Помогите разобраться что за деталь такая?
ВСем добрый день! или время суток помогите разобраться где мне взять деталь и заменить
1. Уровень знаний терпимый, починить перепаять что надо могу разберусь какой проводок куда ведет что где испортилось и что с этим можно сделать
3. К сожалению облазив весь интернет схему не нашел а на офф запрос в кампанию отказали.
Есть переходник для фотоаппарата в России таких у нас не продается (почти, только частные завозы) Переходник от большого аккумулятора v-mount на камеру sony a7s.
как написано на офф сайте (Voltage converter box mid cable adapts 14.4v to standard 7.4v required by camera.) то есть он скидывает от литиевого аккумулятора 14,4вольта до камеры 7,4вольта так как однажды мне дали раздолбанный аккумулятор к которому переходник подключается случайно была перепутана полярность, после чего запахло горелым и дымок. Разобрав увидил следующее сгорел транзистор (купил такой же но по размеру чуть чуть больше)
Самое главное больше долгих поисков и вопросов ни кто не может ответить что за 4 полосный чип что подплавился что бы я его мог заменить
Ибо покупать новый переходник не представляется возможным и слишком дорого
Буду очень благодарен за любую помощь
PS номера с чипа гуглил гуглил ни чего подобного не нашел (видимо это китайское зашифрованное наименование)
1. Уровень знаний терпимый, починить перепаять что надо могу разберусь какой проводок куда ведет что где испортилось и что с этим можно сделать
3. К сожалению облазив весь интернет схему не нашел а на офф запрос в кампанию отказали.
Так выглядит сам переходник с 14,4v на 7.4v

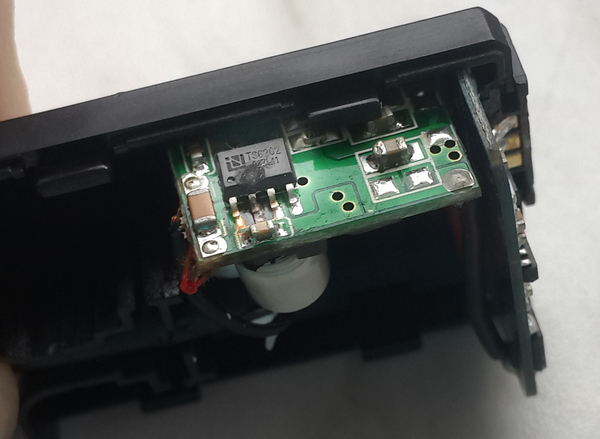

Виновник торжества (тот самый чип который я ищу)
если я правильно прочитал надпись снизу 08LZ41 если я правильно прочитал из за повреждений

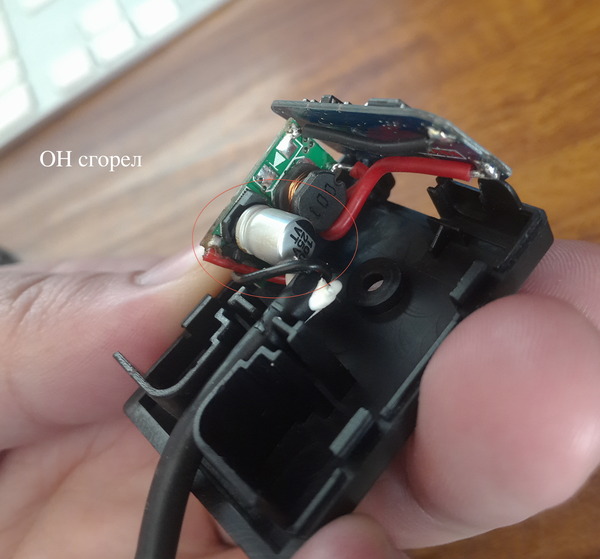

Так выглядит плата на которой он находится

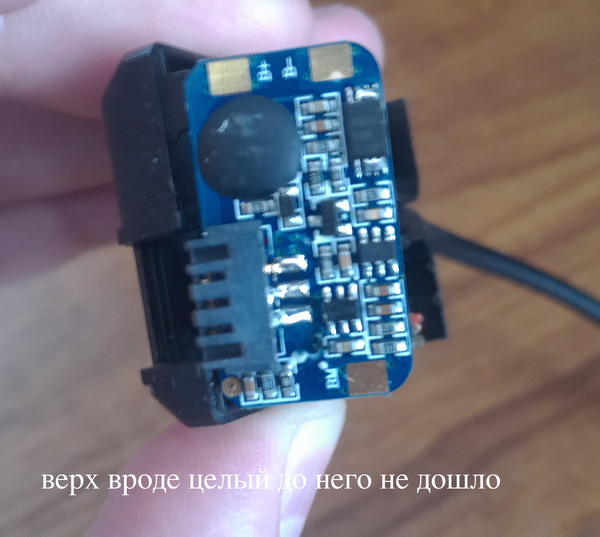

Это верхняя плата он нее не дошел ток поэтому она целая (вроде)

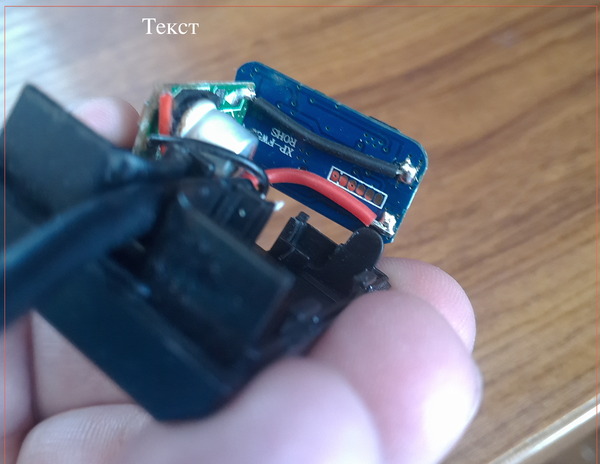

Верхняя плата вид снизу

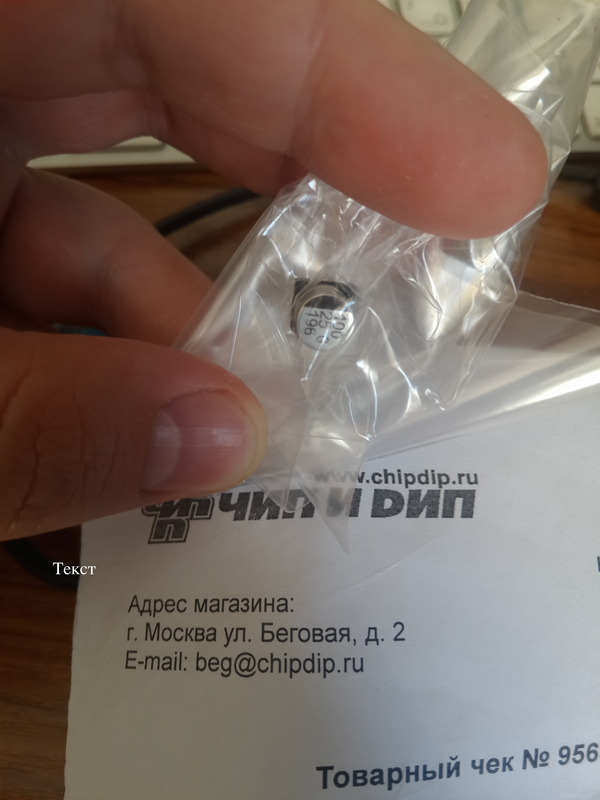

новый транзистор который будет замене на сгоревший (только размером оказался чуть больше) на миллиметр

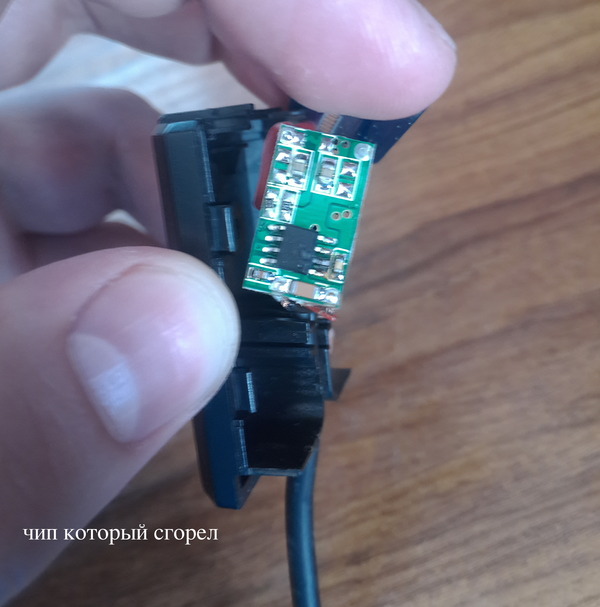

общий вид сверху платы с чипом
6.6K постов 10.6K подписчиков
Правила сообщества
Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.
В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂
Требования к оформлению постов:
1. Максимально полное наименование устройства.
2. Какие условия привели к поломке, если таковые известны.
3. Что уже делали с устройством.
4. Какое имеется оборудование.
5. Ну и соответственно, уровень знаний.
Для справки — эта бочка не транзистор, а конденсатор. Почему уверенность, что он тоже полетел?
а сама плата по факту обычный dc-dc преобразователь для понижения с 14 до 7 вольт
по сути можно поставить аналог с того-же али стоит меньше 100р
такой переходник на али стоит 1200 р не особо и дорого.
CX8518 встанет как родной, либо ищем аналог по параметрам входного-выходного напряжений, ну и цоколевка. На моей памяти маловато DC DC с GND на 4 и 5 ногах в корпусе SO8
может быть это LT6202 (LT6202CS8)?
проверь по дате что распиновка совпадает по +/- питания
Очевидных советов про то, что проще новый купить, давать не буду, но держи в уме, что есть большая вероятность, что не оживет это чудо техники 🙂
