1ф 1 тмкщ с 2 что за материал
Сферы применения
Особенности материала
Характеристики материала стандартизованы ГОСТом 7338-90, где указаны основные параметры пластин. Резина различают по степени твердости (Шору):
Относительно стойкости материала тоже существуют объективные показатели, которые позволяют измерить возможности техрезины. Можно выделить несколько конкретных параметров каждой неблагоприятной среды использования:
Виды пластин
Техпластины классифицируют по форме и методу производства. По этому признаку выделяют:
Техпластины классифицируют по степени плотности. Здесь выделяют два класса:
Что касается веса, то он зависит от толщины изделия. В таблице указаны некоторые варианты соотношений.
| Толщина, мм | Вес 1 м2, кг | Вес рулона (Р) ширина 800 мм | Вес рулона (Р), кг | Ширина 1000-1200 мм | Вес рулона (Р), кг | Ширина 1400 мм | Вес пластины (П), кг | 500х500 мм | Вес пластины (П), кг | 700х700 мм |
|---|---|---|---|---|---|---|
| 1.5 | 1.9 | 15-25 | ||||
| 2 | 2.5 | 18-33 | 23-50 | 20-30 | ||
| 3 | 3.8 | 20-30 | 25-55 | 20-30 | 2.5 | |
| 4 | 5.0 | 22-33 | 25-55 | 22-33 | 3.2 | |
| 5 | 6.3 | 23-33 | 25-55 | 23-33 | 4.2 | |
| 6 | 7.5 | 23-33 | 25-55 | 23-33 | 4.5 | |
| 8 | 10 | 23-33 | 30-60 | 15-18 | 5.9 | |
| 10 | 12.5 | 23-35 | 45-80 | 20-24 | 3.8 | 8.0 |
| 12 | 15 | 25-35 | 22-27 | 9.5 | ||
| 14 | 17.5 | 25-35 | 25-32 | |||
| 16 | 20 | 25-35 | 30-37 | |||
| 20 | 25 | 8.0 | ||||
| 30 | 37.5 | 12.5 | ||||
| 40 | 50 | 15.0 | ||||
| 50 | 62.5 |
Почему важно запомнить все эти характеристики? Потому что такая резина будет иметь обозначение с сокращенными формами своих параметров. Понадобится перевод этих сокращений при выборе нужного варианта.
Маркировка
Условия хранения
Важно уделить внимание условиям хранения технических пластин, ведь от этого зависит длительность службы продукции в дальнейшем использовании. По паспорту изделия надо соблюдать определенные требования по его сбережению:
Соблюдение этих простых условий максимально продлит срок годности сырья. При этом ресурс эксплуатации техрезины под воздействием рабочей среды составляет 43800 часов. Этот период может меняться в зависимости от различных характеристик резинового листа.
Особенности технических пластин марки ТМКЩ и сферы их применения, дают возможность убедиться в уникальности и мультифункциональности этого товара. Несмотря на высокий уровень устойчивости продукта, нужно соблюдать указанные условия хранения. Если вы заинтересованы в покупке техрезины, то на нашем сайте представлено большое разнообразие предложений с подробным описанием. Компания “Литтек” предлагает выгодные цены, качественное обслуживание и быструю доставку.
Наш адрес:
195112, Россия, Северо-Западный федеральный округ,
Ленинградская область, г. Санкт-Петербург, Новочеркасский проспект, 1
Карта проезда
Что нужно знать о резиновых техпластинах ТМКЩ
Что нужно знать о резиновых техпластинах ТМКЩ
Резиновая техническая пластина ТМКЩ – тепломорозокислотощелочейстокая техпластина, изготовленная по ГОСТ 7338-90. Как видно из названия, ее основным отличием, а заодно и преимуществом является высокая устойчивость к воздействию различных факторов:
Кроме того, для техпластин ТМКЩ характерна высокая устойчивость к механическим нагрузкам разного типа:
Такие преимущества техпластинам обеспечивает материальное исполнение. Сырьем для их изготовления становится резиновая смесь ТМКЩ на основе каучука. Ее особые свойства формируют различные специальные добавки.
Классификация техпластин из резины ТМКЩ
| Классы | ||
|---|---|---|
| Класс | Рабочее давление, МПа | Толщина стенки, мм |
| Класс 1 | От 0,1 | 1-20 |
| Класс 2 | До 0,1 | 1-60 |
| Виды | ||
| Вид | Способ производства | >Стандартные типоразмеры |
| Формовая (Ф) | Вулканизация в пресс-формах | Квадратные листы со сторонами 250×500, 500×500, 720×720, 1000×1000 мм. Толщина 1-50 мм. |
| Неформовая (Н) | Непрерывная вулканизация в фильерах или котлах | Листы с различной длиной и заданной шириной (800, 1000, 1200, 1400 мм). Толщина 1-20 мм. |
| Типы | ||
| Тип | Особенности | |
| Резиновая (I) | Не содержит армирующих слоев | |

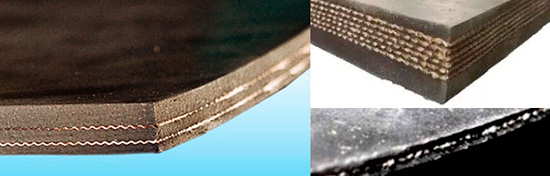

| Резинотканевая (II) | Содержит один или несколько слоев ткани (не более одного слоя на 2 мм толщины пластины), благодаря чему может выдерживать повышенные нагрузки | |
| Степень твердости | ||
| Обозначение | Расшифровка | Твердость по Шору, ед. |
| М (ТМКЩ-М) | мягкая | 35-50 |
| С (ТМКЩ-С) | средняя | 55-65 |
| Т (ТМКЩ-Т) | твердая (повышенной твердости) | 70-80 |
Где используются техпластины ТМКЩ
Область применения таких РТИ определяется характеристиками разных типов, классов и видов. Но более всего на условия и способы эксплуатации влияет класс техпластины:
Изделия из пластин ТМКЩ можно эксплуатировать в контакте:
Удельный вес резиновой пластины
| Толщина пластины, мм | Вес 1 м², кг | Вес техпластины резиновой ГОСТ 7338-90, кг, при следующих размерах: | ||||||
|---|---|---|---|---|---|---|---|---|
| Рулон, ширина, мм | Пластина, ширина и длина, мм | |||||||
| 800 | 1000 | 1400 | 500×500 | 700×700 | 1000×5000 | 1000×1000 | ||
| 1 | 1,3 | 10-28 | 20-30 | |||||
| 2 | 2,5 | 18-33 | 23-50 | 20-30 | 16,5 | |||
| 3 | 3,8 | 20-33 | 25-55 | 20-33 | 2,5 | 23,5 | ||
| 4 | 5,0 | 22-33 | 25-55 | 22-33 | 3,2 | 32,0 | ||
| 5 | 6,3 | 23-33 | 25-55 | 23-33 | 4,2 | 40,0 | ||
| 6 | 7,5 | 23-33 | 25-55 | 23-33 | 4,5 | 50,0 | ||
| 8 | 10,0 | 23-33 | 30-60 | 15-18 | 5,9 | 65,0 | ||
| 10 | 12,5 | 23-35 | 45-80 | 20-24 | 3,8 | 8,0 | 81,0 | |
| 12 | 15,0 | 25-35 | 22-27 | 9,5 | ||||
| 14 | 17,5 | 25-35 | 25-32 | |||||
| 16 | 20,0 | 25-35 | 30-37 | |||||
| 20 | 25,0 | 8,0 | 15,3 | 34,0 | ||||
| 30 | 37,5 | 12,5 | 25,5 | 56,8 | ||||
| 40 | 50,0 | 15,0 | 30,0 | 73,2 | ||||
| 50 | 62,5 | 39,0 | ||||||
В таблице указан примерный удельный вес техпластины. Фактический показатель может несколько отличаться от табличного из-за наличия или отсутствия тканевых прослоек, в зависимости от класса твердости, общего размера рулона или пластины и т.д.
Примеры условного обозначения
Пластина 2Ф-I-ТМКЩ-М-2 – техпластина 2 класса, формовая, резиновая (без тканевой прослойки), мягкая, толщина 2 мм.
Пластина 2Н-II-ТМКЩ-С-2×3 – техпластина 2 класса, неформовая, резинотканевая (с двумя тканевыми прослойками), средней мягкости, общая толщина 6 мм.
Упаковка, транспортировка и хранение
Хранят пластины при температуре до +25 °С. Во время транспортировки и хранения полностью исключают возможность деформации изделий, а также воздействие на них солнечного, теплового излучения, масел, керосина, бензина, щелочей, кислот и их паров.
Рабочий ресурс резиновых пластин ТМКЩ в пределах срока службы и под воздействием рабочей среды, установленный ГОСТ 7338-90, – 43800 часов, в том числе при повышенных температурах:
ТМКЩ — тепломорозокислотощелочестойкая
Применение техпластин ТМКЩ
Техпластина ТМКЩ используется для коррозионной и химической защиты металлических поверхностей и изоляции наружных устройств и конструкций. Техпластина ТМКЩ служит для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок, напольное резиновое покрытие и других уплотнительных соединений.
Еще одна область применения РТИ данного класса – изготовление настилов.
Классы техпластин
Выпускают два класса технических пластин ТМКЩ. Второй класс имеет большую толщину (до 60 мм).
Виды технических пластин
Существуют формовые и неформовые рулонные пластины. Первые изготавливаются по методу вулканизации в специальных пресс-формах. Они имеют толщину от 1 до 60 мм и размеры от 250 до 1000 мм в длину и ширину. Второй вид пластин (рулонные) получают, выдавливая резиновую смесь через фильеры. После этого следует процесс вулканизации без форм в котлах и на вулканизационном оборудовании непрерывного действия. Толщина данного вида пластин от 1 до 50 мм. Размеры – от 500 до 1350 мм в ширину и от 500 до 10 000 мм в длину. Техпластина ТКМЩ купить в ООО УСА.
Рабочие среды, в которых можно эксплуатировать техпластины ТКМЩ:
Технические характеристики (Техпластина ТКМЩ ГОСТ)
Наиболее популярные размеры техпластины
Гарантийный срок хранения — 2,5 года со дня изготовления.
Техпластина: типы, для чего используется
Где используется техническая резина
Техническая резина используется в самых разных отраслях промышленности и техники. Материалы на базе каучука отличаются тем, что добавляя в сырье разного рода присадки легко получить требуемые свойства материала. Разные виды резины отличаются:
Что это за резина ТМКЩ
Один из широко использующихся видов резины — ТМКЩ. Это материал, стойкий к:
Сложно перечислить, для чего используется техпластина ТМКЩ, приведем самые распространенные варианты использования. Это уплотнения трубопроводов, антифрикционные прокладки между металлическими частями машин и механизмов, настилы и покрытия на рабочих полах, переходах и ступенях. Одно из свойств материала – высокое электрическое сопротивление. Благодаря этому показателю резина из термостойкой кислотоупорной резины используется в качестве изолятора и шумоизолятора в корпусах электрических механизмов. Высокая стойкость к истиранию определяет применение пластин в качестве напольного покрытия автобусов, трамваев и троллейбусов.
Варианты выпуска резины ТМКЩ
Определить, для чего используется техпластина ТМКЩ, можно ознакомившись с формами выпуска и техническими характеристиками. В зависимости от характера добавок, резину получают мягкую (М), средней твердости (С) и твердую (Т). Все три класса производятся в разной толщине.
Матерал первого класса обладает толщиной 1-20 мм, допустимая нагрузка на него не должна превышать 0,1 МПа. Второй класс выпускается в толщине 1-60 мм. Это более прочная резина, выдерживающая не только давление в 0,1 МПа, но и удары единичного характера, амортизируя и поглощая их энергию.
В зависимости от структуры, пластины делятся на два типа:
Прокладки класса 1 используются в конструкциях, где на них оказывается статическое воздействие. Это различного рода прокладки и подкладочные материалы. Изделия из резины класса 2 предназначены для конструкций с подвижными и неподвижными соединениями и разного типа нагрузками, направленными перпендикулярно, по касательной и параллельно слоям.
Маркировка пластин
Химический состав и структуру пластин можно определить по маркировке на изделиях. Например, 2Ф-I-ТМКЩ-М-2 или 2Н-II-ТМКЩ-С-2х3. Первая цифра обозначает, что резина принадлежит ко второму классу. Буква «Ф» показывает, что изделие формовое. Есть еще материал рулонный, обозначающийся буквой «Н». Отсутствие или наличие тканевой прослойки показывают индексы – I и II. Аббревиатура ТМКЩ показывает марку резины, а буквы «М» и «С», что твердость, соответственно, мягкая и средняя. Последняя цифра – толщина резины в миллиметрах. Обозначение резинотканевой пластины показывает, что слоев 2, каждый из них имеет толщину 3 мм, а общая толщина 6 мм (2х3).
Поставляются прокладки в стопах или рулонах (скрученные и перевязанные в трех местах стопы). Если транспортировка производится при температуре ниже минус 30 градусов, ударные нагрузки на упаковку запрещены. В складах, где хранятся пластины, температура не должна превышать +25°С. Также не рекомендуется контакт с агрессивными веществами и ультрафиолетом. Срок службы пластин из резины ТМКЩ превышает 43000 часов при соблюдении требований стандарта ГОСТ 7338-90 по химической среде и температуре эксплуатации.
АО «УРАЛГИПРОРЕЗИНОТЕХНИКА» Все права защищены 2016
Листы и рулоны из ТМКЩ резины описание
Также пластины из резины ТМКЩ применяют в виде различных настилов, ковров и покрытий, могут использоваться как резиновые амортизаторы, отбойники, гасители вибраций. Резина ТМКЩ незаменима в работе коммунального, дорожного, строительного хозяйства для изготовления резиновых уплотнений (прокладок) в канализационном, утилизационном, водоснабжающем оборудовании.
ТМКЩ пластины технические характеристики:
Тип пластины
Рабочая среда
Рабочее давление, атм
Температура работоспособности, °С
Воздух помещений, емкостей, сосудов, азот, инертные газы, вода пресная, морская, промышленная, сточная без органических растворителей и смазочных веществ, раствор солей с концентрацией до предела насыщенных, кислоты, щелочи с концентрацией не более 20%
Обработка техпластин ТМКЩ-С и изделия из рулонов и пластин ТМКЩ
Техпластины из резины ТМКЩ-С очень хорошо поддаются разным видам обработки, из этого материала с помощью плоттерной резки, вырубки, точения возможно изготовление деталей любой сложности.
Часто нет возможности приобрести нужную деталь, особенно на импортную технику, выходом является изготовление этой запчасти на заказ, что возможно как в единичном экземпляре, так и серийно, по образцу или чертежу.
Номенклатура таких изделий огромна: это сальники, манжеты уплотнительные, диафрагмы, чехлы и пыльники защитные, уплотнительные кольца, накладки резиновые, прокладки резиновые (например для двигателя снегоочистителя, для карбюратора), втулки, колпаки, клапана, колпачки защитные, буфер резиновый, уплотнители разных форм. Из пластин и резиновых ковров делают покрытие на пол в рабочих цехах (что предотвращает ударные нагрузки), в раздевалках для катков.
 |  |  |  |  |
 |  |  |  |  |
 |  |  |  |  |
Классы резиновых пластин 1, 2:
ТМКЩ резина по технологии производства бывает двух видов:
Габариты пластин и рулонов по ГОСТ 7338-90, допустимые отклонения в размерах:
| Класс пластины | Вид пластины | Толщина, мм | Длина, мм | Ширина, мм | ||
| Номинал | Max отклонение, % | Номинал | Max отклонение, % | |||
| 1 | Ф | от 1,0 до 3,0 | 250 | ±5,0 | 250 | ± 5,0 |
| от 3,0 до 20,0 | от 250 до 1000 | от 250 до 1000 | ||||
| Н | от 1,0 до 3,0 | от 500 до 1350 | ± 10,0 | от 500 до 10000 | ||
| от 3,0 до 5,0 | от 500 до 5000 | |||||
| от 5,0 до 10,0 | от 500 до 3000 | |||||
| от 10,0 до 20,0 | от 500 до 1500 | |||||
| 2 | Ф | от 1,0 до 60,0 | от 250 до 1000 | ± 10,0 | от 250 до 1000 | ± 10,0 |
| Н | от 1,0 до 3,0 | от 500 до 1350 | ± 15,0 | от 500 до 30000 | ||
| от 3,0 до 10,0 | от 500 до 3000 | |||||
| от 10,0 до 30,0 | от 500 до 2000 | |||||
| от 30,0 до 50,0 | от 500 до 1500 | |||||
ТМКЩ пластины и рулоны в ГОСТе обозначены двумя типами:
Техпластина имеет несколько степеней твердости:
Примечание. Хотя самой востребованной для потребителя пластиной является ТМКЩ-С, на нашем складе есть в наличии техпластины со степенью твердости М (мягкая), С (средней твёрдости) и Т (твердая), а также резинотканевые пластины ТМКЩ с одним или несколькими тканевыми слоями. Поставка этой продукции может производиться в рулонах или в пластинах разных размеров, в том числе и отрезками.
По ГОСТу 7338-90 листы резины ТМКЩ делятся на резиновые и резиносодержащие. В роли присадки может добавляться в резиновую смесь латекс или каучук, они повышают рабочие свойства резинового изделия, что позволяет переносить перепады температуры и высокое давление. Основой для технических пластин ТМКЩ служит резиновое сырьё марки (М)7-2-20, (С)6190, (Т)10220, (С2)51-2169.
Условия хранения и эксплуатации резиновых пластин:
✔Хранят рулоны и листы резиновые на закрытом складе, куда не проникает солнечный свет, при температуре до +25°C (кратковременно до +25°C, но не более 3 месяцев).
✔Нельзя допускать деформацию пластин при укладке, укладывают упаковками или россыпью.
✔Удалить от листов и рулонов резины все приборы, излучающие тепловую энергию, на расстояние не менее метра.
✔Не допускать попадание на пластины ТМКЩ резины агрессивных веществ, которые разрушают резиновый слой и техно текстиль (масла, бензины, кислоты, щелочи, а также их пары и др).
✔Гарантийный срок хранения для 1 класса 5,5 лет, для 2 класса 2,5 года со дня изготовления.
