1h0959625 для чего нужен
Диагностика кондиционера без климат-контроля, двигатель AAM 1992г.
Huntress
Оракул
Товарищи, решила восстановить ТЕМУ, сгинувшую когда-то в оперативке, по проверке кондея, по сохранившимся остаткам. Вдруг будет полезна.
Пока в оперативке, потому что нужно уточнить некоторые моменты, потом можно будет переместить в профильный раздел.
Большое СПАСИБО принимавшим участие: eu1sw (Igel), ten70, Delphine, BambR, d.lus, manuez
Управление кондиционером осуществляется с помощью двух кнопки в салоне «NORM» и «MAX».
Вентиляторы должны включаться при нажатии на кнопку «MAX» в салоне. При этом на муфту кондиционера должно приходить питание, муфта должна щелкнуть и включиться.
На таком кондиционере есть только три датчика, которые могут «не разрешить» включить муфту компрессора.
Датчик давления (выключатель высокого, низкого давления и воздушного вентилятора)
1H0959139B (поз.17 на рис.4, рис.5), установлен под осушителем.
Инструкция по проверке датчика давления:
Управление включением компрессора:
3-4 управляет включением второй скорости вентиляторов.
замыкается при давлении больше 16 Атм,
размыкается при ниже 12.5 Атм
Датчик обледенения, термостат
357820295B ( . ), 2-х контактный (поз.32 на рис.6, поз.1 на рис.7). Установлен под перчаточным ящиком, с нижней стороны корпуса вентилятора печки, трубка от него идет к теплообменнику кондея, доступен снизу, можно нащупать в поролоне, или увидеть с помощью зеркала или лечь на пол в ногах сиденья переднего пассажира, разбирать ничего не надо. Размыкает контакты, если температура теплообменника кондея опускается ниже +1. Там 2 провода оба зеленые но с полосками. Также можно замкнуть для проверки.
Реле кондиционера
171959141A расположено в Блоке Реле и Предохранителей в гнезде №1 (на корпусе реле цифра 13)
Блок управления вентиляторами
1H0919506A (рис.8)
Расположен возле расширительного бачка системы охлаждения, к нему подходят два разъема: 4-контактный и 8-контактный.
Клапан электромагнитный
191906283A (поз.5 на рис.1), управляет вакуумной заслонкой рециркуляции. Установлен над вакуумником, к нему подходит электрический разъем и вакуумные трубки. Электромагнитный клапан управляет заслонкой вкл/выкл рециркуляции, обратной связи скорее всего не имеет и на включение кондея не влияет.
На компрессор кондиционера идет масса коричневая и зел/черн провод из блока управления вентиляторами. Плюс на компрессор приходит с T8F5 (5-й контакт 8-контактного разъема).
вобщем после реле и всех датчиков плюс по-идее должен прийти на T8F6 (6 пин в 8-контактном разъеме) в блоке управления внтиляторами, выйти из T8F5 (зеленый/черный провод) и прийти на муфту компрессора.
Проверить, при включенном кондее есть ли плюс на T4g/3, T4g/4, и минус на Т8а/5. На T4g/4 плюс должен быть всегда, даже при выключенном зажигании.
Если на T8F6 не приходит плюс, то:
плюс приходит на 2 контакт датчика давления, выходит с 1 контакта датчика давления и идет на 2 контакт датчика температуры (под бампером), выходит с 1 контакта датчика температуры и идет на датчик облединения (под бардачком), потом с него выходит и идет на T8F6 блока управления вентиляторами.
Если на датчик давления плюс приходит, значит он может где то дальше застревать. датчик температуры, датчик обледенения.
т.е. делаем так. замыкаем датчик давления. смотрим, пришел ли на датчик температуры. если пришел замыкаем и смотрим пришел ли плюс на датчик облединения, если пришел, то замыкаем и смотрим пришел ли плюс на T8F6 блока управления вентилями. если где то не пришел, значит скорее всего дело в проводке.
Как определить, где в разъеме «минус»: ничего не включая, тестер на проверку сопротивления. и один конец на минус АКБ (или массу, кузов), а второй туда где надо проверить. должно быть 0 (ну или оооочень близко к 0. максимум 1,5 Ома). Так вот, где показало 0, значит там минус. Значит плюс туда сувать не надо. Одеваешь фишку на компрессор и подаешь плюс на тот контакт, который не показал 0.
Доставка по России и СНГ
Стоимость доставки в ваш город рассчитывается индивидуально.
Пункты выдачи СДЭК
Выберите город чтобы посмотреть ближайшие пункты выдачи СДЭК. Показать города.
Подробное описание

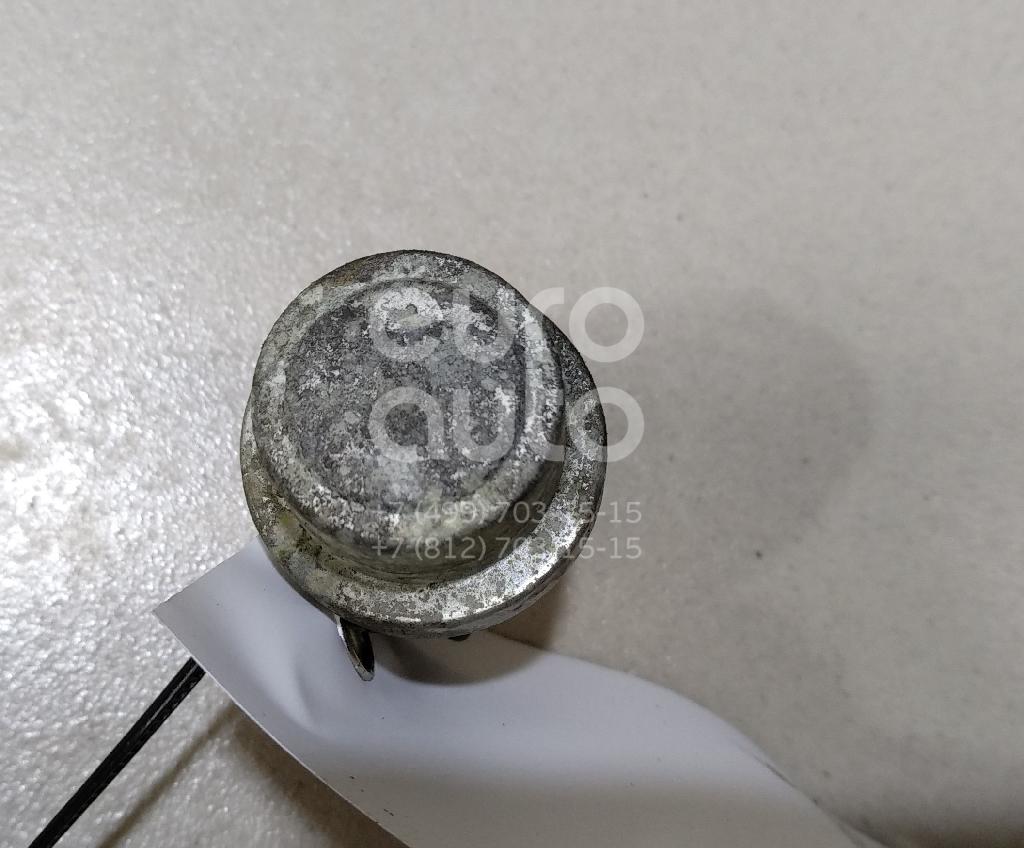

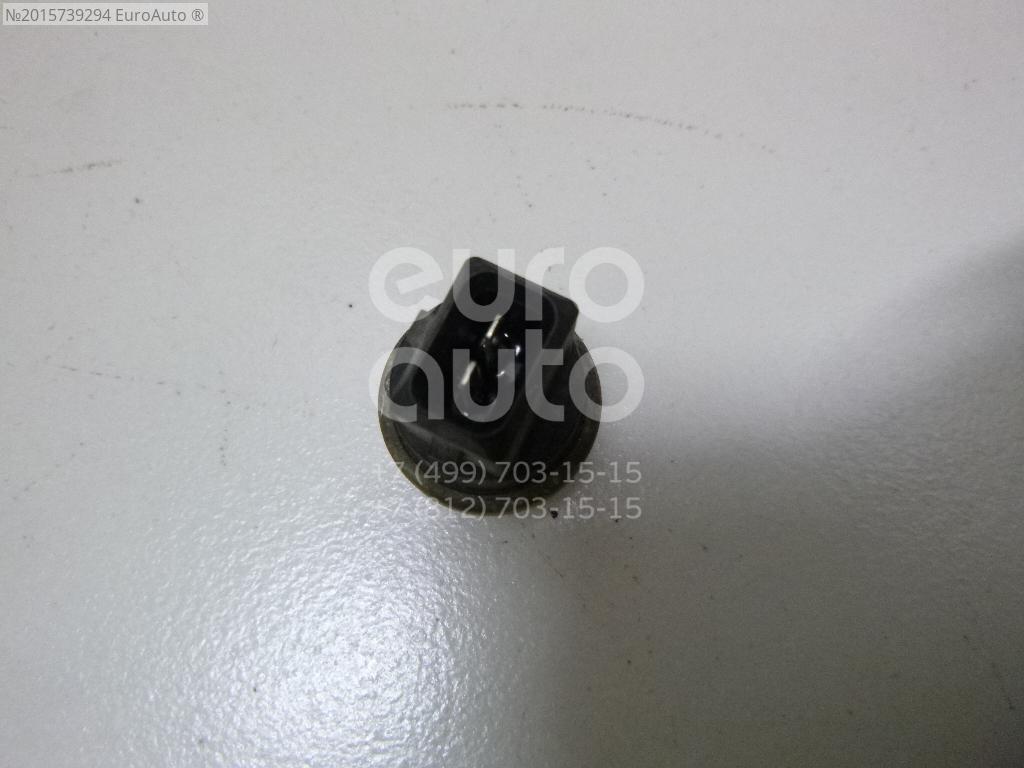

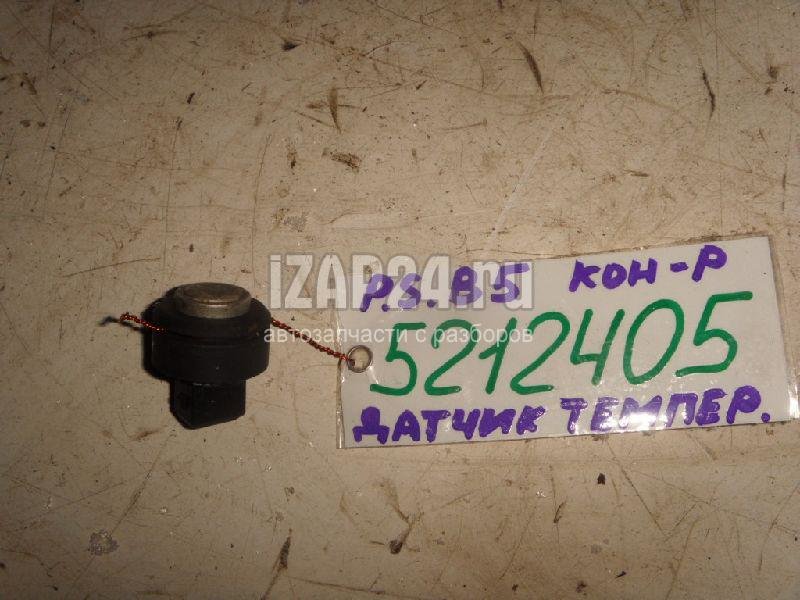

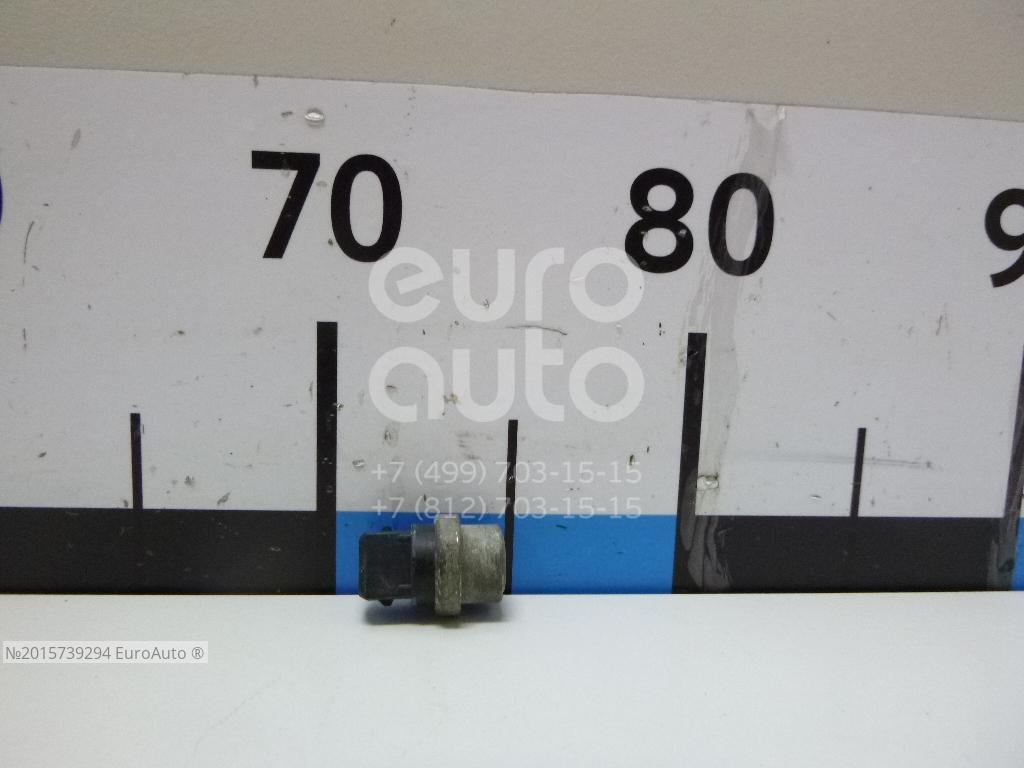

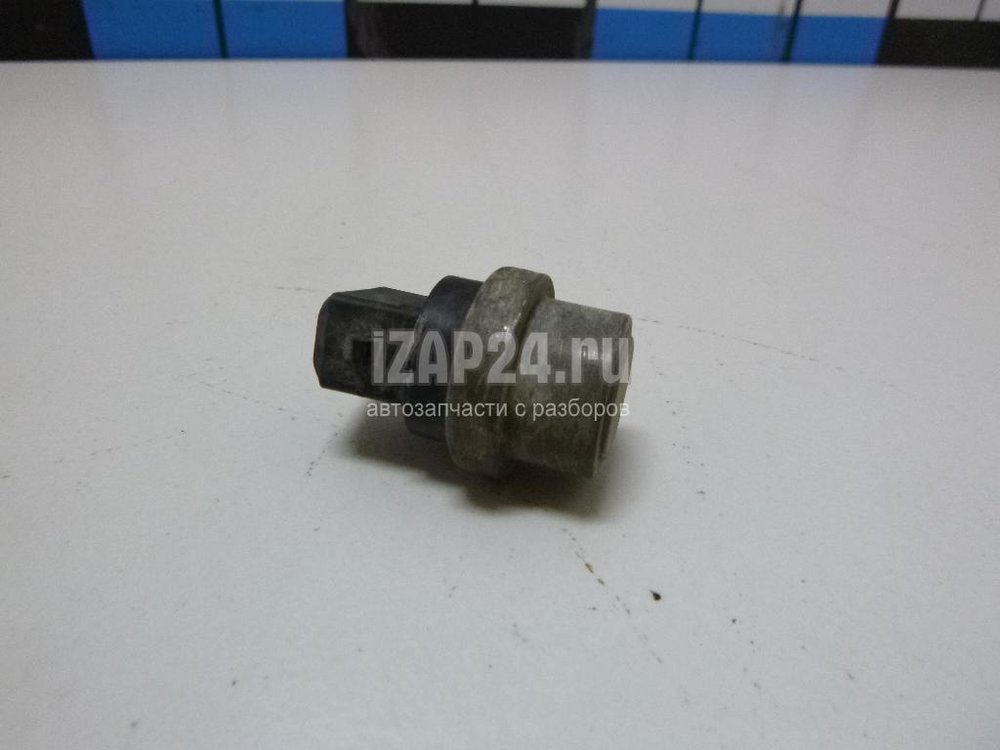

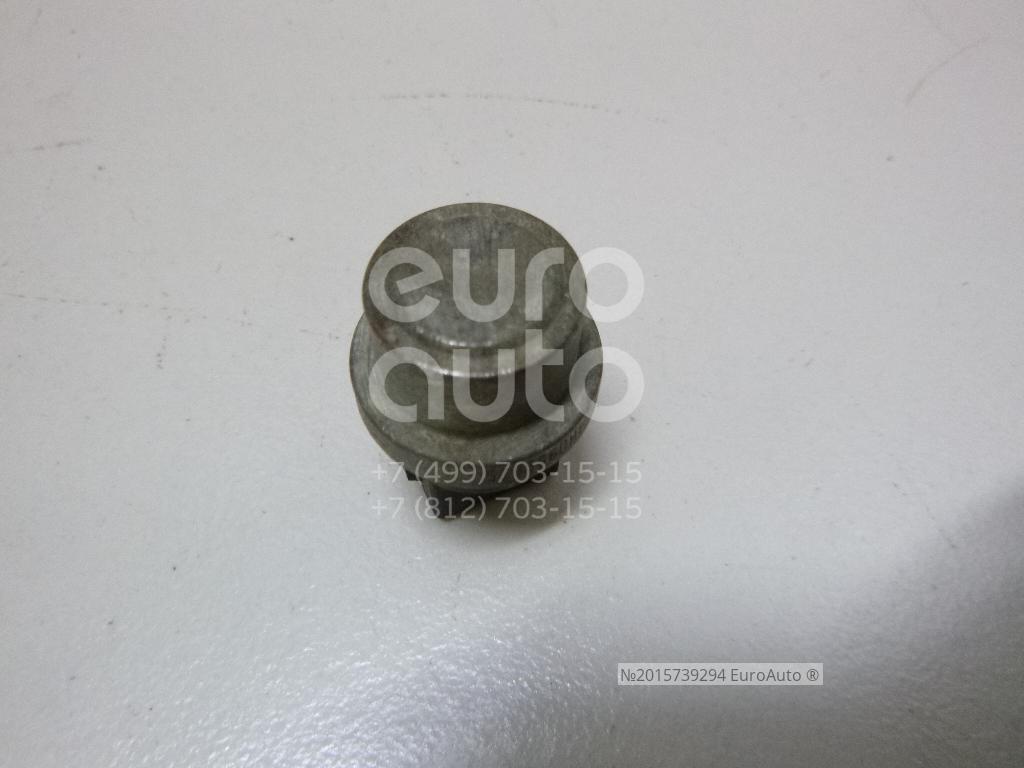

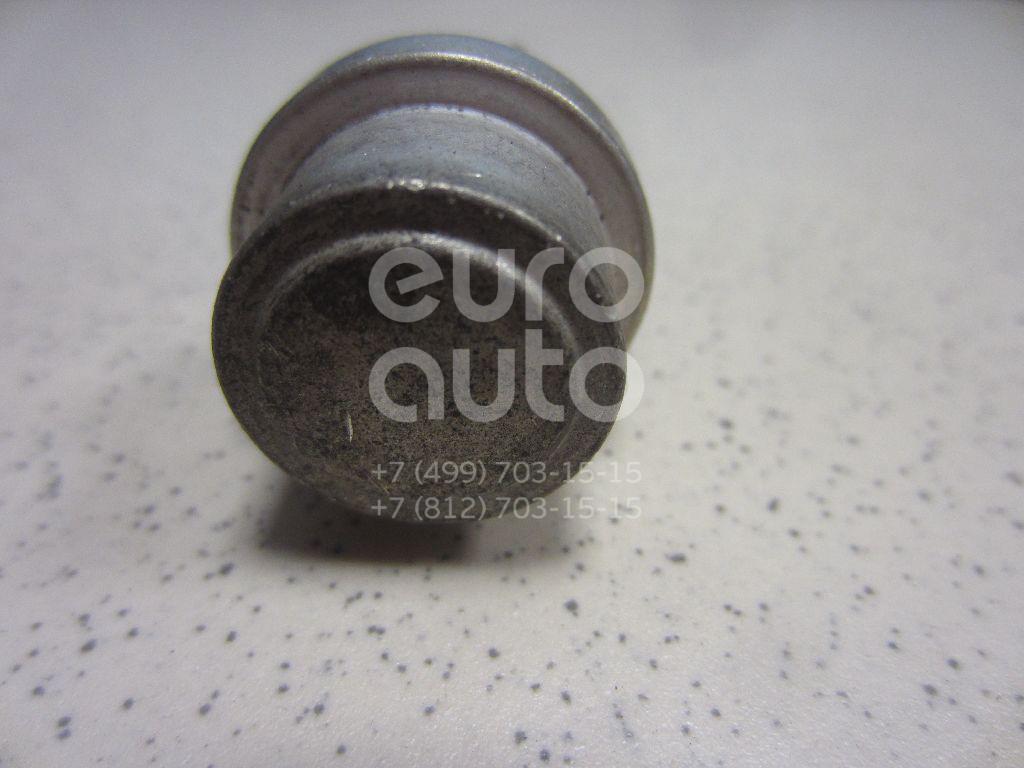

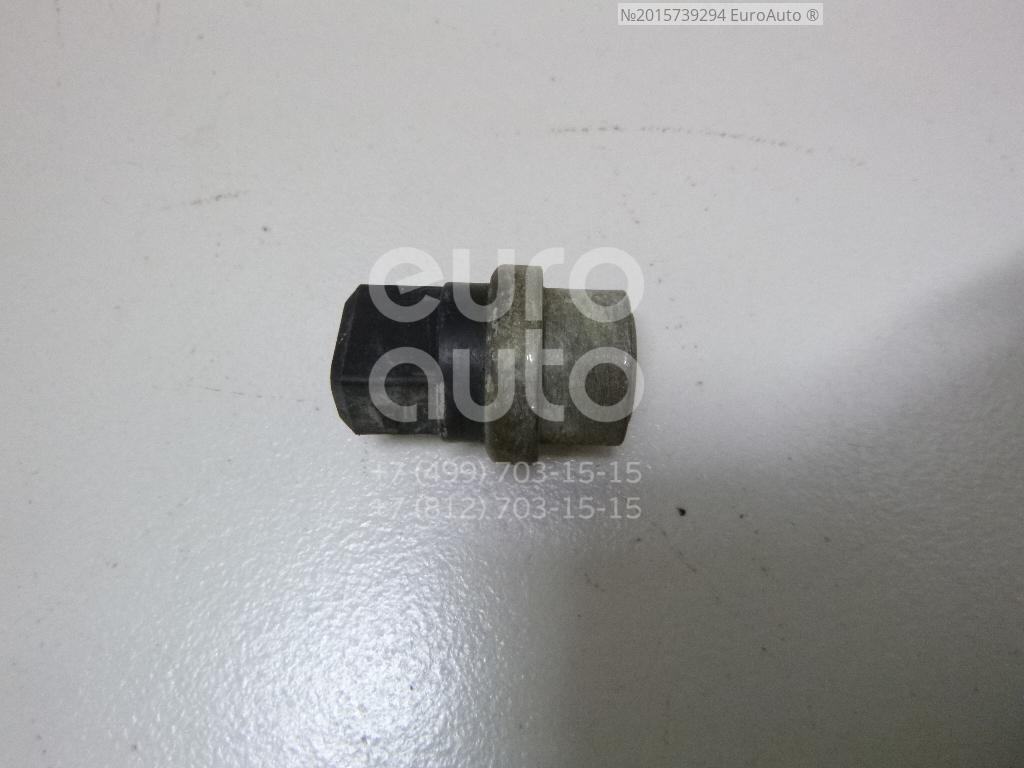

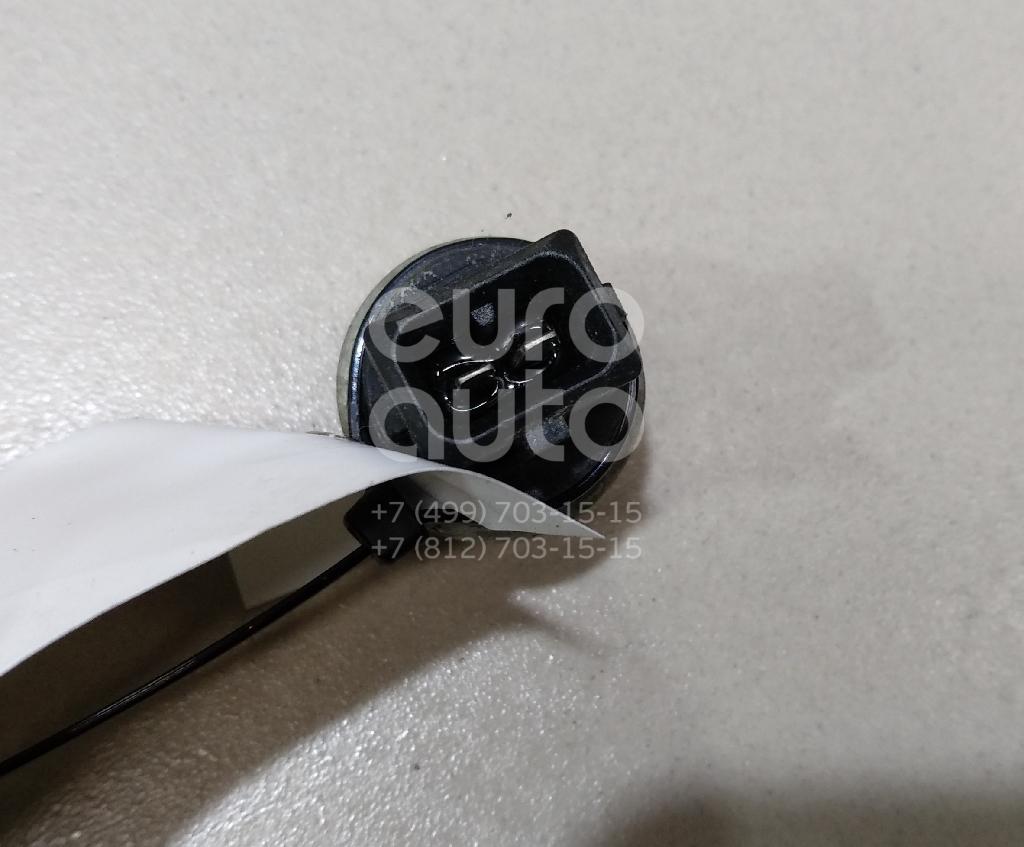

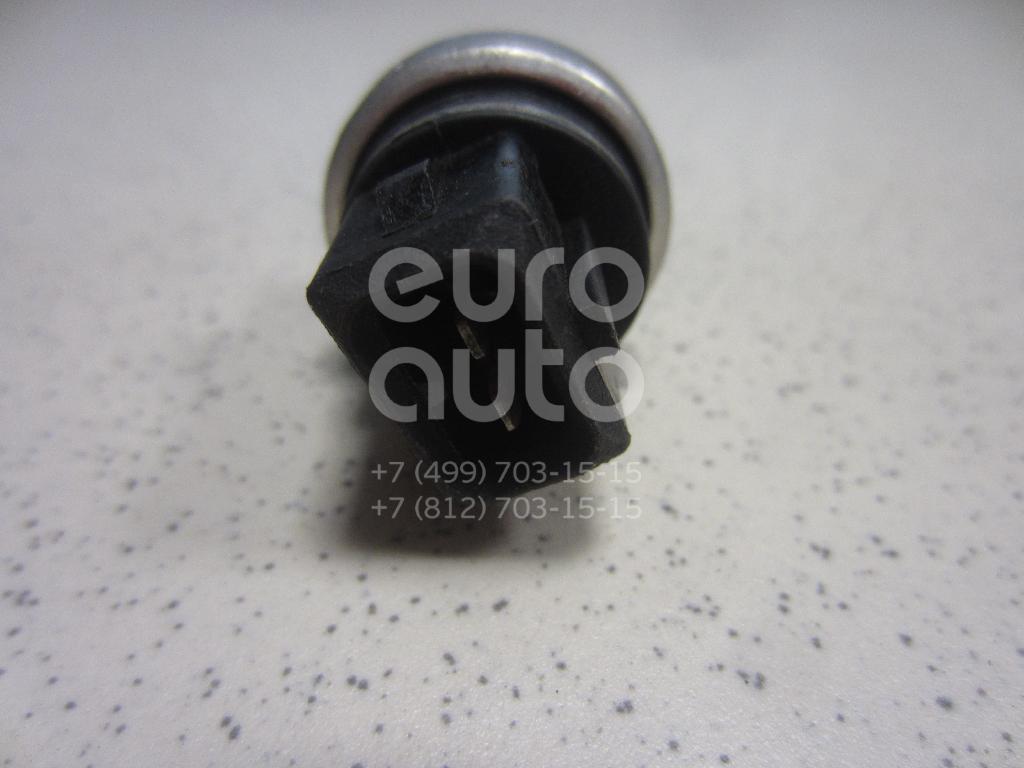

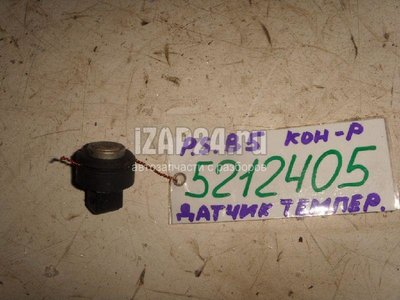

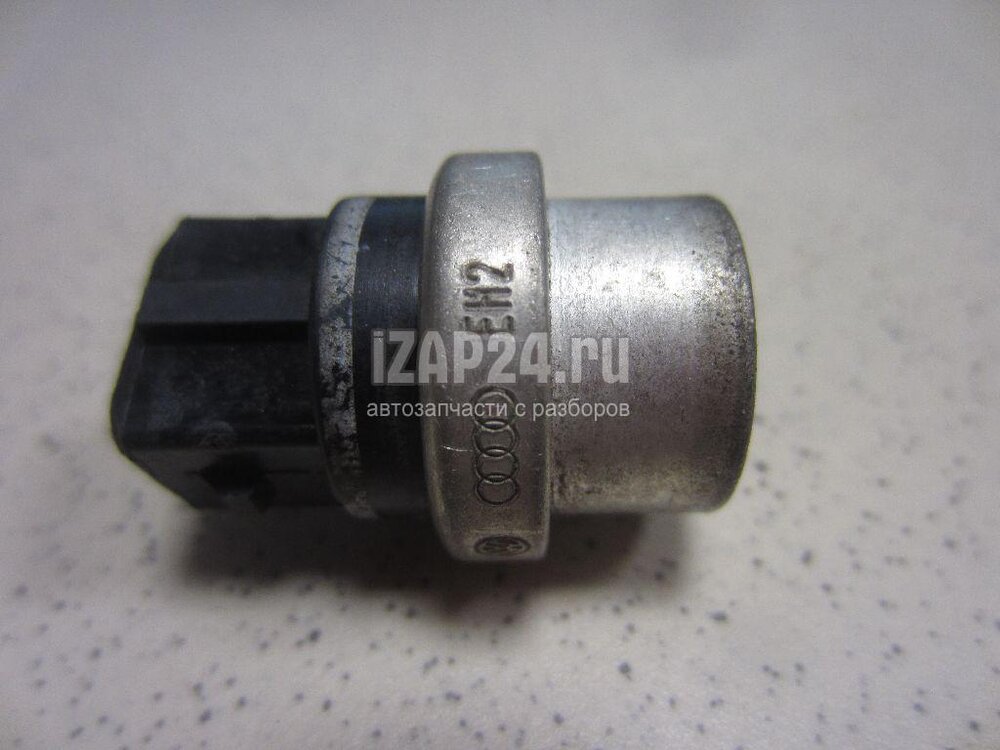

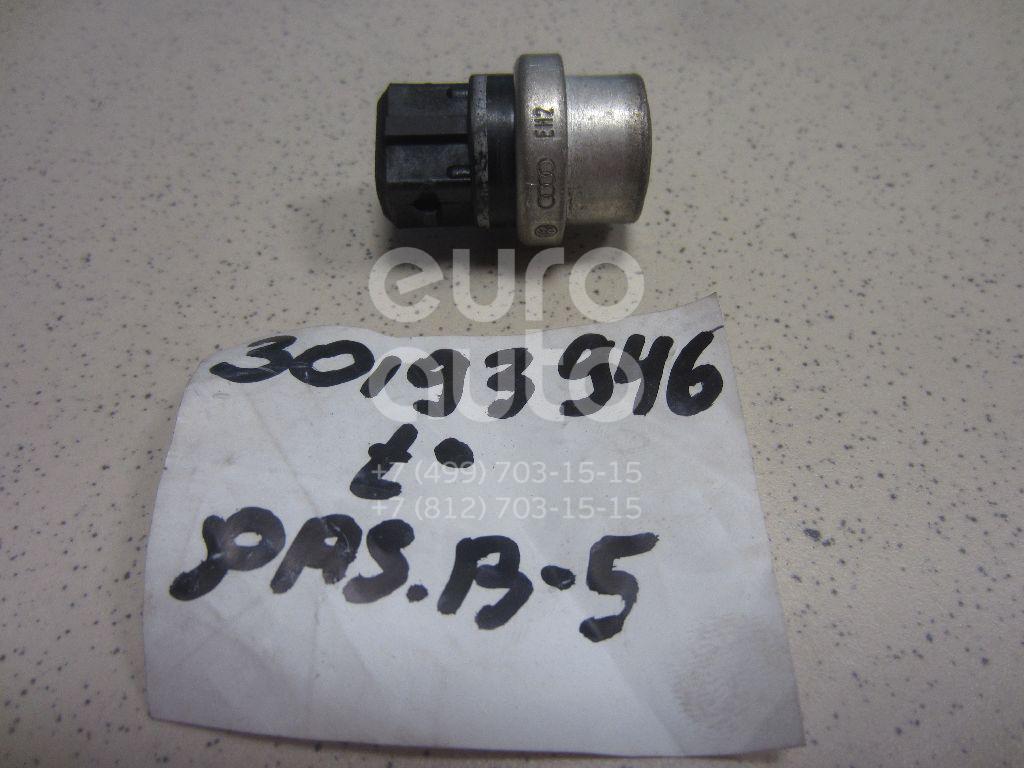

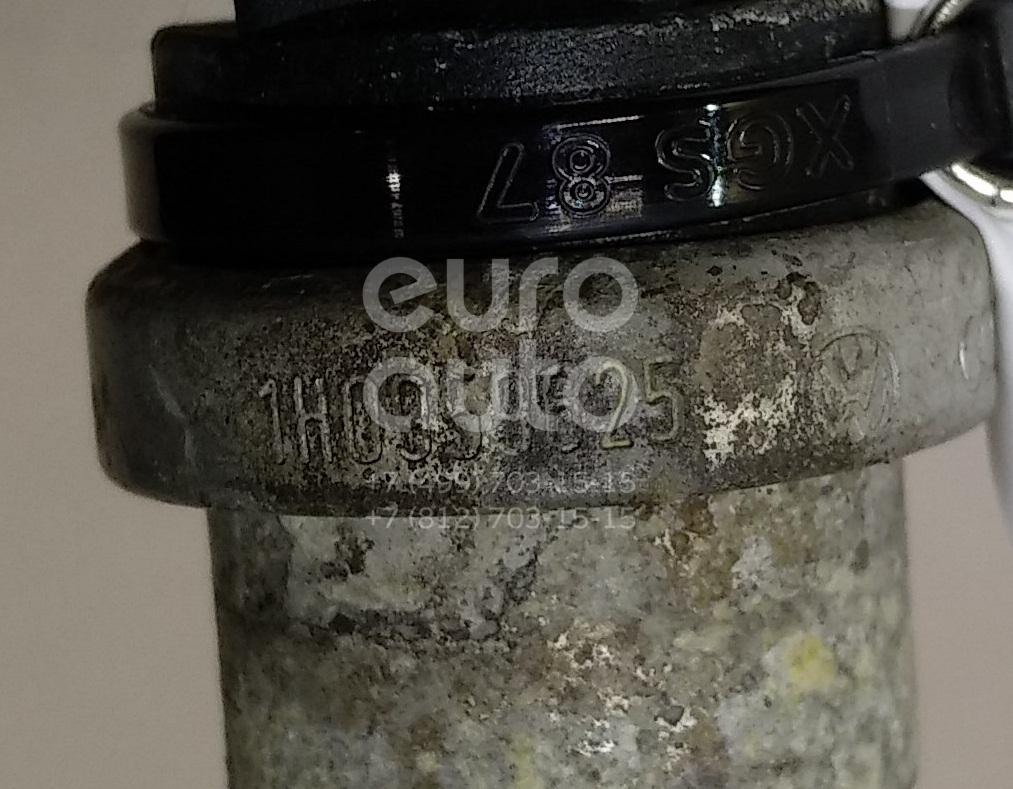

Оригинальный номер: 1H0959625
КОНДИЦ-Р НА КОРПУСЕ ОТОПИТЕЛЯ 1H0959625
