Классы швейных машин ПМЗ (23 и далее)
ПМЗ 23 класс и развитие серии
В этой статье рассмотрим 23 класс промышленных швейных машин ПМЗ и его развитие в более высокопроизводительные машины советского периода.
Ранее оговорился, что, в первую очередь меня интересуют промышленные машины, которые можно использовать в кожевенной мастерской, поэтому обзор классов машин ПМЗ не будет полным и не претендует на профессиональное мнение механика. В этой статье суждения пользователя и неправильная терминология, субъективные заблуждения вполне допустимы. Исправления, замечания, дополнения – приветствуются.
Общее у всех машин, рассмотренных ниже – это возможность обрабатывать плотные тяжёлые ткани и кожу и, как следствие, игла 0755-, 0756- в отечественной системе и 328, 428, 214х2, DDx2 в импортных системах. Увеличенный размер иглы, относительно машин для обработки материалов средней тяжести, позволяет использовать от 120 до 230 номера без дополнительной настройки и до 300 номера (может есть и толще, я лично не встречал). Длина иглы от колбы до середины отверстия – 53 мм, диаметр колбы – 2,5 мм, общая длина иглы – 59-60,5 мм, в зависимости от формы острия.
Класс 23 ПМЗ ведёт родословную от промышленной швейной машины Зингер 45, которая в свою очередь, имела множество подклассов с плоской платформой, рукавом или колонкой. На ПМЗ выпускались машины трёх подклассов: 23А – машина с плоской платформой, 23Б – рукавная машина без механизма продвижения материала (для штопки тяжёлого текстиля: мешковины, парусины, кирзы и т.п.), 23В – рукавная машина с нижним продвижением материала (зубчатая рейка). Индекс «М» (23АМ, 23ВМ) означал модернизированную машину с реверсивным ходом.

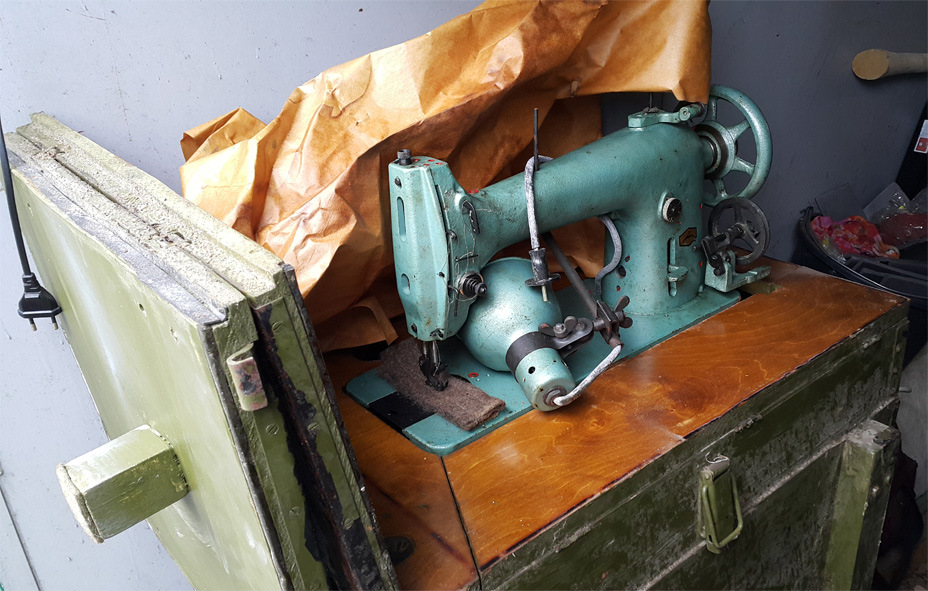

Класс 323 – машина 23АМ в военно-полевом исполнении: переносимый деревянный раскладной стол-ящик с откидной столешницей, оснащённый электродвигателем на 220 и 380 вольт, дополнительным маховиком и ножным педальным приводом, также был укомплектован табуретом для оператора и светильником местного освещения.
Класс 23АМ – одноигольная промышленная швейная машина челночного стежка с плоской платформой (525х250 мм), предназначена для шитья изделий из средней и толстой кожи (юфть, полувал), кирзы, парусины и т.п., вылет рукава не менее 250 мм, качающийся челнок типа Баррель, длина стежка 2…8 мм (можно и на больший стежок отрегулировать, но тогда обратный ход не будет соответствовать продвижению материала вперёд), высота подъёма лапки не менее 13 мм, суммарная толщина прошиваемых материалов (в сжатом состоянии под нажимной лапкой) – 8 мм (в реальности, всё, что влезает под лапку, прошивается и утягивается нормально). Вместо нажимной лапки можно установить ролик. Удобство использования машины 23 класса в мастерской обусловлено также тем, что стандартная монолитная прижимающая лапка путём нехитрых манипуляций с напильником, превращается в лапку для специальных операций.
Класс 23Б – одноигольная рукавная швейная машина челночного стежка для штопки тканых мешков двухниточным челночным стежком при ручном продвижении материала. Качающийся челнок типа Баррель. Внешний вид соответствует машине 23ВМ, за исключением регулятора длины стежка, поскольку механизм продвижения материала отсутствует и его установка не предусмотрена изготовителем.
Класс 23ВМ – одноигольная рукавная швейная машина челночного стежка, предназначена для шитья изделий из средней и толстой кожи (юфть, полувал), кирзы, парусины и т.п., качающийся челнок типа Баррель, длина стежка 2…8 мм (можно и на больший стежок отрегулировать, но тогда обратный ход не будет соответствовать продвижению материала вперёд), высота подъёма лапки не менее 13 мм, суммарная толщина прошиваемых материалов (в сжатом состоянии под нажимной лапкой) – 8 мм (в реальности, всё, что влезает под лапку, прошивается и утягивается нормально). Вместо нажимной лапки можно установить ролик.
Класс 3823 – одноигольная для тяжелых и сверхтяжелых материалов, платформа (525х250 мм), горизонтальная ось челнока, увеличенная шпуля (диаметр 29 мм, расстояние между тарелочками 11 мм). Беспосадочная (тройное унисонное продвижение: зубчатая рейка, игла, шагающая лапка). Предназначена для шитья изделий из средней и толстой кожи (юфти, кирзы, брезента) и подобных материалов. Вылет рукава 255 мм. Толщина прошиваемого материала: натуральная кожа – до 6 мм, искусственная кожа – до 8 мм с утолщениями до 10 мм, подъём лапки не менее 13 мм, длина стежка 2…8 мм. Вес головки швейной машины – не более 55 кг.
ПМЗ 23-го класса. Часть 1.
Доброго времени суток!
Шило в одном месте все никак мне не дает покоя, вот и решил я попробовать себе на новом так сказать поприще, а точнее в области портяжного творчества. Сподвиг меня на это тот факт, что иногда не столько нужно сколько хочется сделать что то типа сумок для хранения всяких автомобильных (туристических, хозяйственных и т.д.) принадлежностей, самый подходящий для этого материал — брезент или ткань типа «оксфорд». Но с брезентом есть одна проблема, ни одна из бытовых швейных машин изделие из брезента адекватно сшить не сможет — и иглы не те и нитка тоненькая, да и вообще это скорее глумление над машинкой, чем шитье, благо пробовал сшивать брезент на обычном «педальном» Подольске 134-го класса (она же Чайка аналогичного класса) — уныло, материал иногда пробуксовывает, иногда буксует приводной ремень, короче морока.
Полазил в интернетах — чем брезент шьют, оказалось что шьют много чем (точнее пытаются), но единственная машина из условно доступных мне — это Подольск (ПМЗ) 23-го класса, проблема в том что в тверской области на тот момент никто таких машин не продавал, а были они только в Москве и по ценам превышающих для меня целесообразность покупки.
И тут недавно наткнулся на объявление — человек просто распродавал различные швейное оборудование, без указаний марок типов и т.д. Позвонил «на дурака», поинтересовался что именно есть, оказалось что у него есть 23-ий класс, причем новый с хранения и по цене более-менее меня устраивавшей.
Доехал, посмотрел, устроило — купил. Мне было отдано следующее — сама машинка (голова), фрикцион с эл.двигателем, и рама швейного стола, самой столешницы к сожалению не оказалось, как и не оказалось никаких принадлежностей, но как поняло покопавшись в интернетах — покупка принадлежностей проблем не составляет, ну а изготовление столешницы тем более.

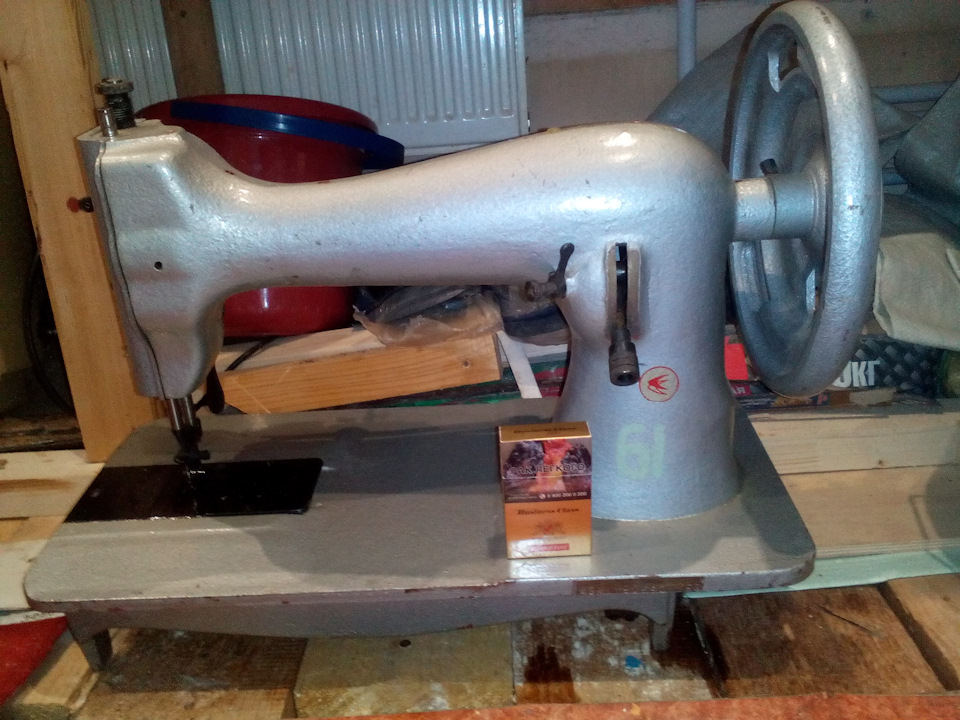

Фото самого «аппарата»
Это блин чудовище, вес порядка 36 кг, литой корпус, маховик здоровенный. Этой машинкой можно выбивать крепостные ворота как тараном, причем без потери функциональности.

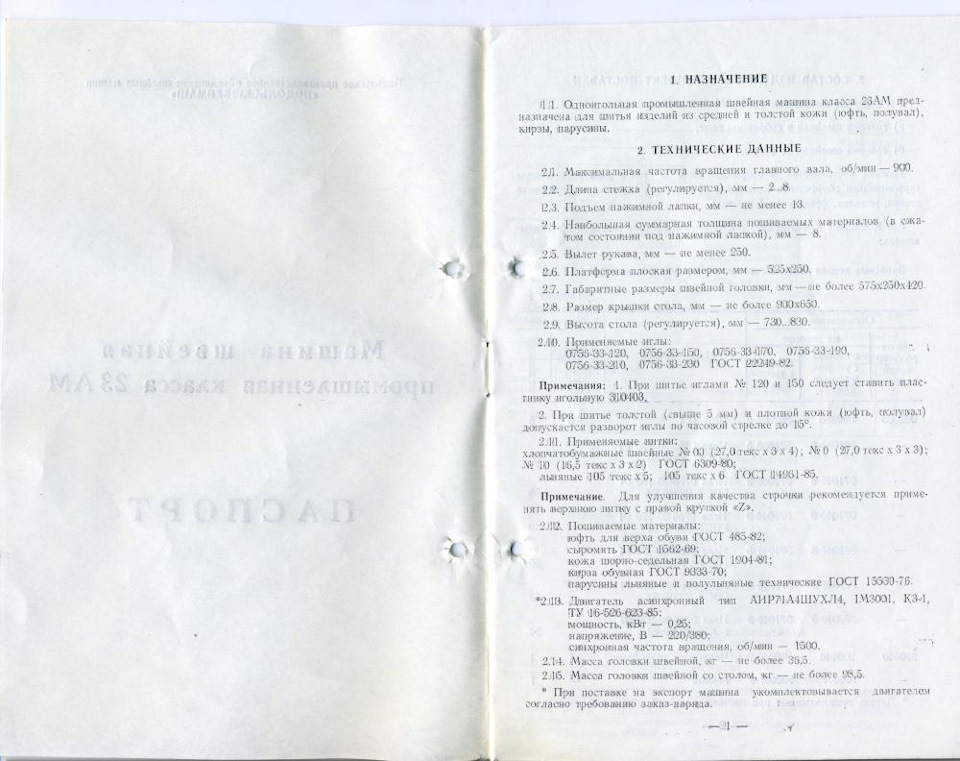

Тех.характеристики:
Вот теперь будем собирать все вместе и осваивать пошив изделий из брезента.
Вот как то так. Всем спасибо за внимание.
Походная швейная машина 323 класса
Предназначена для выполнения швейных работ на изделиях из натуральных, искусственных кож, парусины и других плотных материалов двухниточной челночной строчкой.
Основные технические характеристики:
— толщина сшиваемых материалов, мм – 8;
— число оборотов главного вала, об/мин – 900;
— высота подъема лапки, мм – 23;
— габариты в рабочем (походном) положении, мм:
— тип 0755 ( № 170.190,210,230);
— тип 0756 ( № 150,170,190,210,230).
Общее устройство машины, характеристика электродвигателя аналогичны машине 322М (322 МА) класса.
Походная швейная машина 378 класса
Предназначена для ремонта обуви из натуральных и искусственных кож двух ниточной челночной строчкой.
Основные технические характеристики:
— число оборотов главного вала, об/мин – 300;
— высота подъема лапки, мм – 12;
— габариты в рабочем (походном) положении, мм :
— тип 0755 ( № 110.120,130,);
— тип 0756 ( № 150,170,190,210).
Нитки хлопчатобумажные в 9 и 12 сложений № 3,1,0,00.
Общее устройство машины, характеристика электродвигателя аналогичны машине 322М (322 МА) класса.
Механизмы и узлы машины:
механизм иглы, механизм челнока, механизм подачи изделия, узел регулировки длины стежка, узел высоты подъема лапки, узел регулировки натяжения верхней нитки.
Походная швейная машина 323 класса
Предназначена для выполнения швейных работ на изделиях из натуральных, искусственных кож, парусины и других плотных материалов двухниточной челночной строчкой.
Основные технические характеристики:
— толщина сшиваемых материалов, мм – 8;
— число оборотов главного вала, об/мин – 900;
— высота подъема лапки, мм – 23;
— габариты в рабочем (походном) положении, мм:
— тип 0755 ( № 170.190,210,230);
— тип 0756 ( № 150,170,190,210,230).
Общее устройство машины, характеристика электродвигателя аналогичны машине 322М (322 МА) класса.
Походная швейная машина 378 класса
Предназначена для ремонта обуви из натуральных и искусственных кож двух ниточной челночной строчкой.
Основные технические характеристики:
— число оборотов главного вала, об/мин – 300;
— высота подъема лапки, мм – 12;
— габариты в рабочем (походном) положении, мм :
— тип 0755 ( № 110.120,130,);
— тип 0756 ( № 150,170,190,210).
Нитки хлопчатобумажные в 9 и 12 сложений № 3,1,0,00.
Общее устройство машины, характеристика электродвигателя аналогичны машине 322М (322 МА) класса.
Механизмы и узлы машины:
механизм иглы, механизм челнока, механизм подачи изделия, узел регулировки длины стежка, узел высоты подъема лапки, узел регулировки натяжения верхней нитки.
УАЗ 469 Прицеп УАЗ 8109 армия. Оборудование для модернизации. ПШМ 322 класс.
Всем добрый вечер.
Продолжаю работать по модернизации прицепа УАЗ 8109.
Для пошива тентов и защитных элементов тентового укрытия прицепа в мае приобрел военную походную швейную машинку 322 класса (ПШМ) 1971 года выпуска Подольским заводом (ПМЗ). Состояние складского хранения. (Прим. …Мне тогда в 1971 году было 12 лет и жил я в Подольске недалеко от этого завода.)
С момента ее производства она хранилась на армейском складе. Ни разу не использовалась. Вся в масле и заводской упаковке. Давно искал промышленную швейную машинку, но такого даже не предвидел. Эта швейная машина специально выпускалась для военных, в военном раскладном ящике (не в тумбе), для работы в походных условиях. Она может прошить и сшить все, прошивает толщину до 7мм ткани — любой ткани присутвующей в войсках, таких тканей, как шинельная, тенты, палатки и брезент всех видов, ремни всех видов. Она простая по конструкции, прямострочная, простая в работе и в обслуживании. Смазывается ВАЗЕЛИНОВЫМ МАСЛОМ! Может работать от ножного привода, от 12в, 36в, 220в, 380в. Универсальная по электропитанию. Тяжеловата для кантования одним человеком, но это пустяк по сравнению с ее качествами. Она может шить все прямо, как старые челночные машины Зингер. Гражданские «белошвейки» типа «Чайки» 132,144 классов и т. д., так шить не умеют.
Сам я Подольский. И после школы работал на этом самом заводе в цеху. Точил для машинок 2м класса эксцентрики на 6-ти копирах. Отец мой там работал всю жизнь. Научил меня шить все. Просто ностальгия по настоящему ручному труду какая-то. Дорвусь весной до шитья… начну шить тенты на прицеп.
Процесс отсниму и выложу.
Всем удачи и хорошего настроения.
