Грузовик Лёва Готовый для печати
Описание
Делал на заказ для 3d ПЕЧАТИ
Инструкция
Делал на заказ для 3d ПЕЧАТИ
Файлы для скачивания
Скачивание доступно только авторизированным пользователям.
Распечатанные модели
Комментарии
Прикольно, машинко 6.5см, колесо 14см
Опять загрузил перегрузил, у меня всегда колесо 14 мм. А машинка 6.5 как положенно что делаю не так подскажите?
Странно, загрузил в слайсер, все норм.
Да у меня просто была волокита с масштабом перед печатью, поэтому я и подумал что опять что-то не так.
Кстати не пойму а как на сайте у своих загруженных моделей заменить Инструкцию, там же надо валики самостоятельно как-то вклеить, и ацитоном обработать. Покажите кстати после печати что вйдет интересно будет посмотреть.
А втулки для колес не подразумевалось? Или я не вижу их? Скажите как соединяли то?

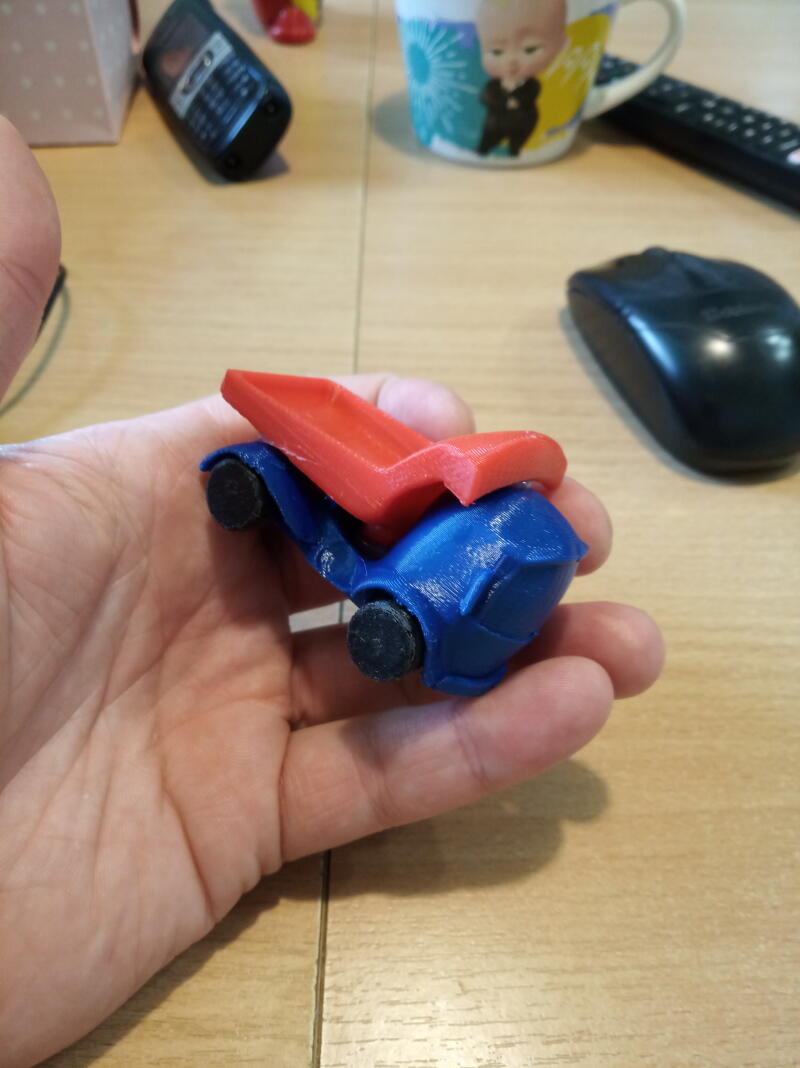

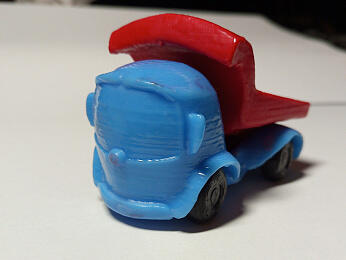

Оси для колес нарисовал и напечатал сам, но машина не катается 🙁 Колеса ровно под размер арок, провернуть можно с трудом. Напечатано PLA и «заглянцовано» дихлорметаном.
Премного благодарен уважаемому автору за эту модель.

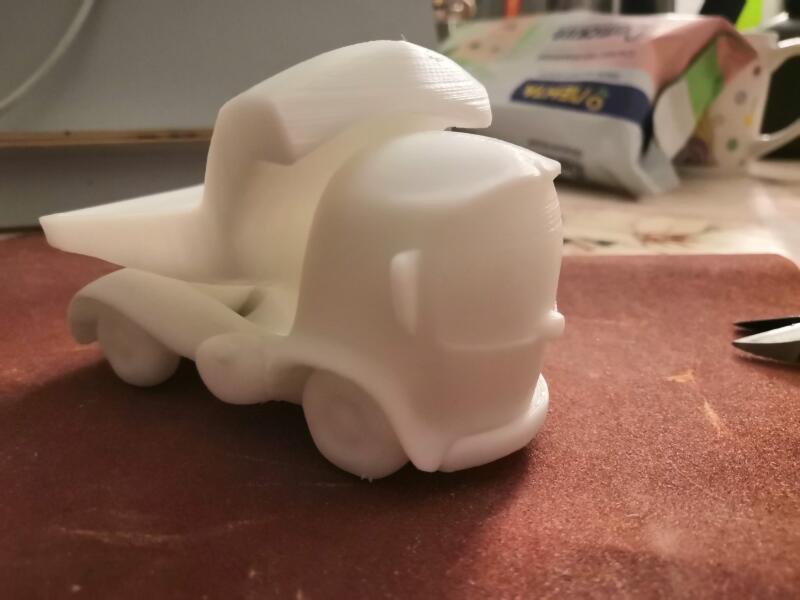

кузов и основную деталь печатал с масштабом 150%, колёса по отзывам отсюда 145%, чтобы они вращались. Ось 5 мм идеально входит в отверстие для оси, колёсики крутятся. Чуть попозже сделаю фото, допечатывается колёсико.
к сожалению, пропорции модели не позволяют увеличивать колёса, видна явная диспропорция колёс относительно оригинала. колёса, напечатанные в размер, не вращаются в арках. уважаемый автор, поправьте, пожалуйста. спасибо!
Распечатано на 3D-принтере: TEVO Tornado
У основной части нормали не повернуты.
Оси для колес d=3.1mm будет норм.
Пропорции не соответствуют рефу, но на безрыбье спасибо 🙂

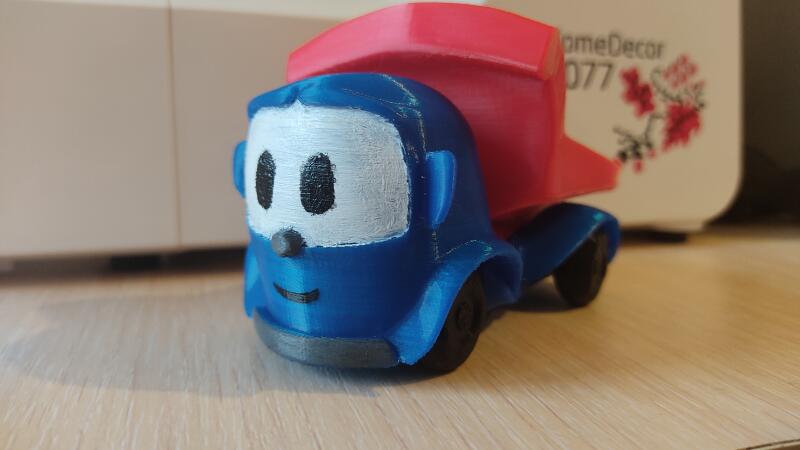

распечатал Грузовичок, только колеса свои сделал.
Распечатано на 3D-принтере: Anet A8

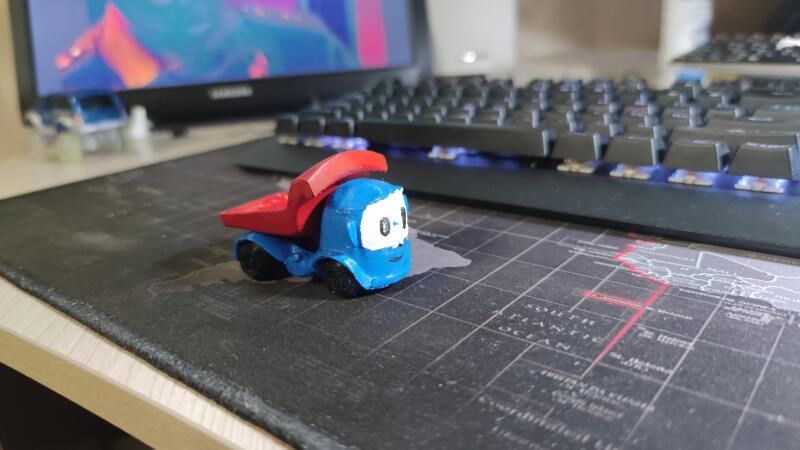

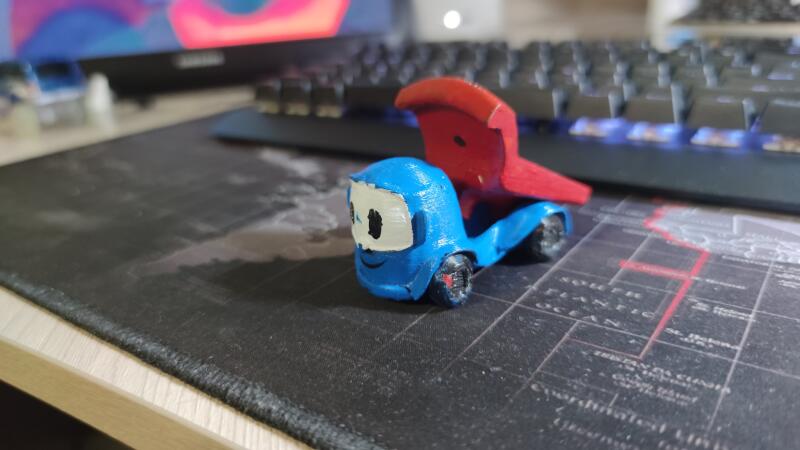

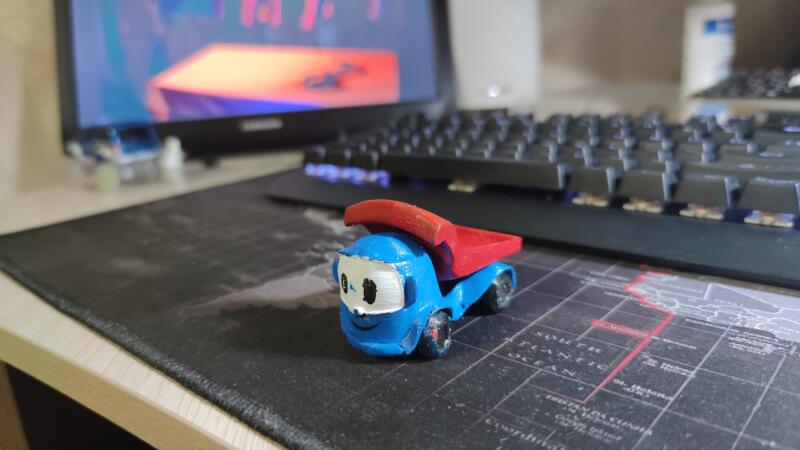

Спасибо за модельку. Колеса двигаются, печатал в масштабе 150%. А колеса 145%, как уже писали выше. В качестве оси использовал пасту от гелиевой ручки, заклеил на суперклей. Покрасил акриловыми красками. Красный пластик sbs, синий petg, черный pla.
Распечатано на 3D-принтере: Ender 3
Автору респект, только чего ж про размер колес и оси ничего не написал в описании?
Получается не доделанный проект. Если выкладываем, то готовое решение без допиливания.
новая доработанная грузовичок модель лёва модель для печати без поддержек
Для написания комментариев, пожалуйста, авторизуйтесь.
Часть 1. КамАЗ 432690 на 3д принтере: проектирование и печать
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Статья относится к принтерам:
Идея о создании целой серии напечатанных на 3д принтере грузовиков, которые учувствуют в ралли рейдах, пришла ко мне еще при моделировании первого грузовика (капотный КамАЗ Мастер). И тогда я решил разработать универсальное шасси, на которое можно было бы установить кабину и кузов, открутив всего пару винтов. Это здорово облегчило бы создание новых грузовиков из этой серии.
Больше проектов в моем Инстаграм.
Рис.1 Универсальная рама. Цветом обозначены кронштейны, которые необходимо установить для каждой из версий.
И у меня это получилось: шасси было смоделировано, распечатано и протестировано. На нем я и собрал новый грузовик КамАЗ 432690. Мне оставалось всего лишь смоделировать кабину и кузов.
Моделирование и разработка
Модели я проектирую в программе Siemens NX, и при этом учитываю все тонкости 3д печати. А начинаю с того, что нахожу в интернете проекции или чертежи интересующей меня машины, масштабирую их и добавляю в программу. Это дает понимание форм и габаритов изделия, и по этим проекциям я начинаю строить эскизы. Все модели делаю с учетом размеров стола, как на моем принтере Ender 3 v2 (не более 215х215 мм (
5 мм оставляю на кайму)).
Рис.3 Интерфейс программы. Модель КамАЗ 432690.
Печатал я эту модель на двух принтерах Creality Ender 3-pro V2 с размерами стола 220х220мм. Использовал пластик PLA+ для всех деталей, включая шестерни, карданные валы и т.д. Все крупные детали порезаны при проектирование на детали поменьше для удобства и повышения качества печати (например, крышу кабины я располагаю на столе под 45 градусов, чтобы добиться более гладкой поверхности и менее заметной слоистости).
Рис.4 Расположение детали крыши в слайсере Cura.
Рис.6 Детали мотор-редуктора и раздаточной коробки.
Модели этого проекта вы можете скачать на сайтах: MyMiniFactory и Cults3D.
В следующей статье я расскажу про сборку и покраску модели.
Буду рад ответить на ваши вопросы в комментариях!:)
