Видеорегистратор Xiaomi 70mai + правильная установка
Приобрёл видеорегистратор Xiaomi 70mai, долго выбирал, основные условия, компактный, отсутствие экрана (меньше привлекает внимания) и относительно невысокая цена с приемлемыми характеристиками, хотя в последнем я немного разочаровался…

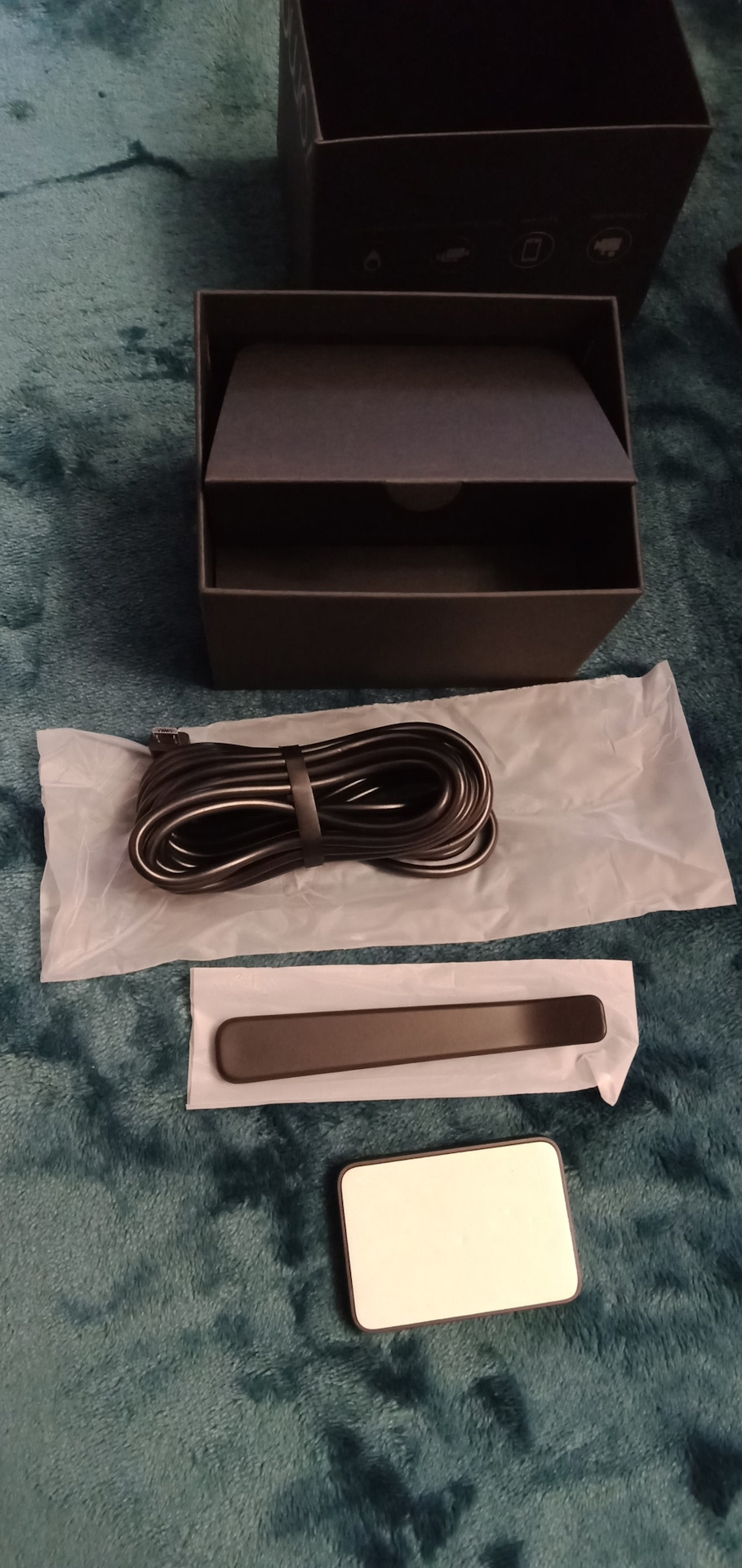

Комплект включает в себя:
1. Видеорегистратор
2. Адаптер питания
3. Провод зарядки
4. Инструкция (у меня на русском)
5. Антистатичная плёнка
Характеристики устройства:
● Обзор 130 градусов
● Разрешение FULL HD 1920 x 1080 30 FPS Кодек H.264
● Процессор AIT 8328P, Датчик изображения SONY IMX323 2 MП, диапазон диафрагмы: F2.2
● WiFi-соединение 2.4GHz
● Датчик удара
● Аккумулятор 240mAh Li-polymer Battery
● Поддержка карт памяти до 64 ГБ (10 класс)
● Длина кабеля 3.5 м, разъем Micro USB
● Размеры (Д x Ш x В): 10.00 x 5.50 x 3.20 cм

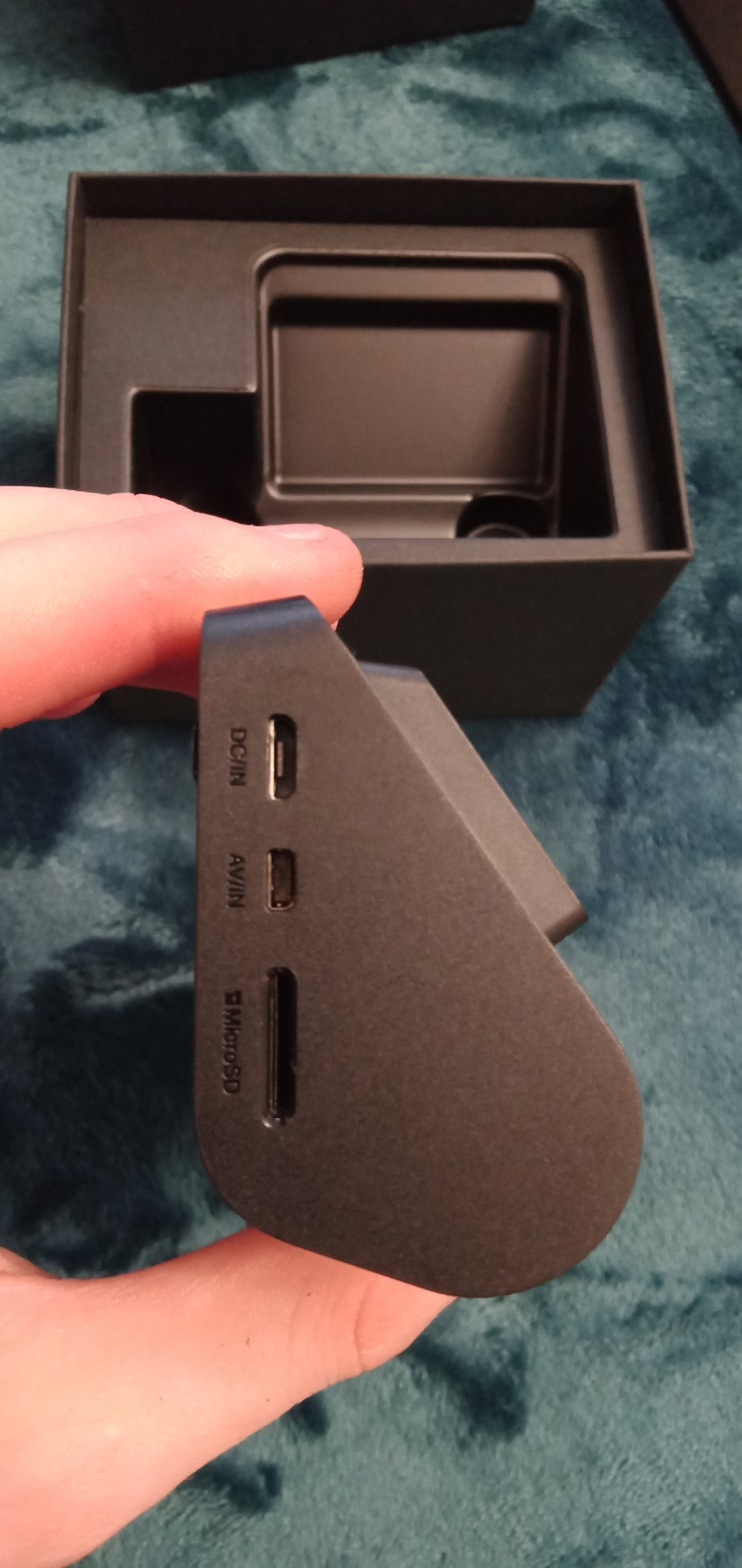

Поддержка карты памяти Micro SD, объёмом до 64гб
Для правильной установки нам потребуется, переходник адаптер в блок предохранителей, изолента и два предохрагителя номиналом 15 и 5.
Приступаем к установке, открываем блок предохранителей (выбрал правую сторону)
Снимаем заглушку Airbag со стойки, снимать лучше аккуратно, там лапки которые можно отломить, я снял максимально варварски, поддел лопаткой с одной стороны и вырвал его с паза, лапки при этом не пострадали…
Под заглушкой стоит торкс, выкручиваем его, не боясь, упасть никуда не упадёт, он стоит в металлической клипсе и в пластиковых пазах.
Отщелкиваем стойку, ниже торкса два пистона
Протягиваем провода по кромке потолка, защелкивая провод в паз вдоль потолка, спускаемся по стойке и протягиваем провод внутрь отсека, попутно отщелкивая мешающийся пластик…
Подключаем адаптер в гнездо предохранителя прикуривателя, вставляя предохранители на 15А ближе к лапкам и 5А ближе к проводу.
Подключаем минус на корпус авто, идеально подходит чёрная гайка с буртиком.
Соединяем всё в одно целое, адаптер питания я использовал некомплектный на 2.4А, а фирмы Baseus на 3А, связано это с приличной длиной провода питания, читал, что возможны потери потерь 😁
С проводкой всё отлично, сам регистратор установил справа от зеркала, с водительского места его не видно, глаза не мозолит
Далее приступаем к комфортной настройки регистратора:
1. Скачиваем новую прошивку (4pda) с понравившимся голосом, а самое главное с активным русским голосовым управлением, прошивка закидывается на карту памяти и автоматически устанавливается при подключении в регистратор, теперь доступны голосовые команды:
«Записать видео»
«Снять фото» («Сделать фото»)
«Записать без звука»
«Записать со звуком»
«Отключить вайфай» («Отключить «ви-фи»)
«Включить вайфай» («Включить «ви-фи»)
Качество съёмки я бы оценил на 3+, такая оценка потому что старый регистратор которому уже лет 10 снимает точно так же…
В целом покупкой доволен, ниже дам ссылки, но не самая дешёвая цена, зато доставка в течении 7 дней и прямо в квартиру
2 304,28 руб. 20%СКИДКА | Оригинальный Xiaomi 70mai Автомобильный видеорегистратор камера 1080 P HD ночного видения Дэш камера Wifi Автомобильная камера Авто Вождение рекордер g-сенсор Голосовое управление
s.click.aliexpress.com/e/c3m0Bceq
Советую покупать без карты памяти и английскую версию, так будет дешевле, а потом обновить прошивку…профит 👍
№93. Распаковка и установка нового видеорегистратора 70 mai
Запись за период с 16 июня 2021 по 1 июля 2021
Перестал корректно работать старый видеорегистратор и я озадачился вопросом, какой же купить новый. Попробовал видеорегистратор-зеркало, заказал на OZON, но с ним возникла проблема, что он мешает солнцезащитному козырьку открываться и я его сдал обратно. Потом создал на эту тему запись-вопрос. Изучил информацию по всем видеорегистраторам, которые мне посоветовали и остановил выбор на двух разных моделях Jooyfact и 70 mai. Посмотрев на Ютубе обзоры на них выбрал видеорегистратор 70 mai Dash Cam Pro Plus+ A500S.
Выбрал по следующим причинам: хорошее качество съёмки, понятное простое русское меню настроек, наличие экрана, крепится без присоски, интересный дизайн, отличные отзывы. Ко всему прочему, в связи с тем, что мне регистратор нужен был как можно быстрее, а на OZON он был с хорошей скидкой и доставкой на ближайшие два дня, то я окончательно решил, что надо брать именно его.

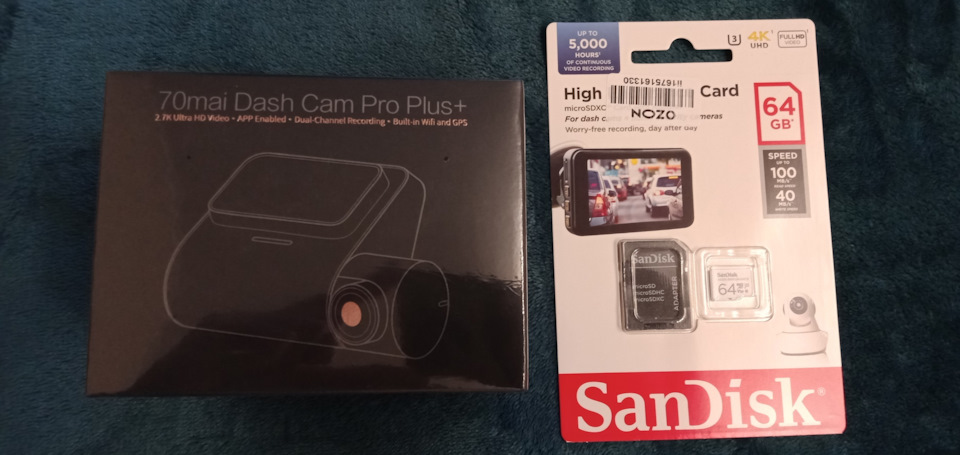

Заказал регистратор за 5499 р. и карту памяти SanDisk Higt Endurance micro SDXC на 64 Gb 10 class (запись 40 MB/s, чтение 100 MB/s) за 1390 руб.

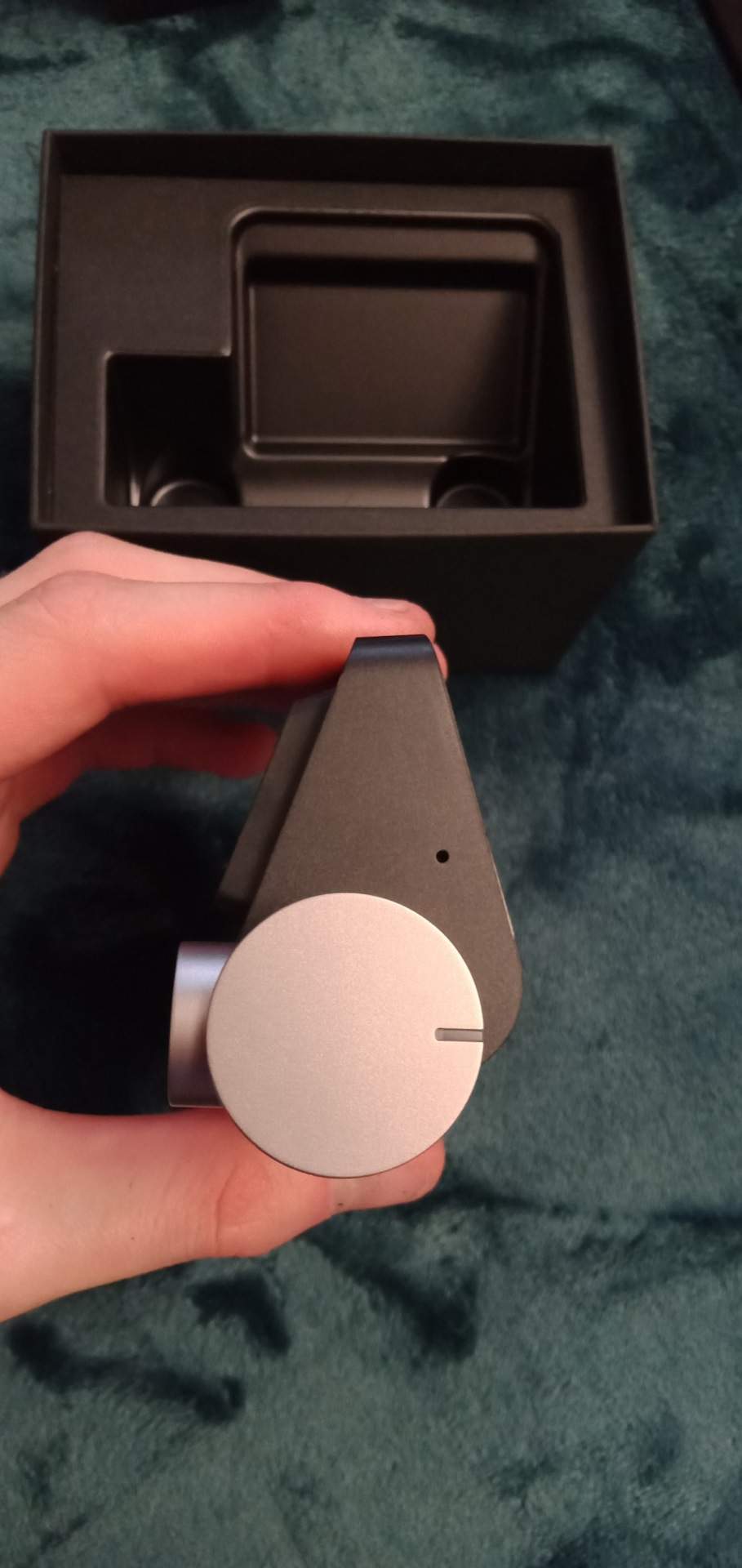

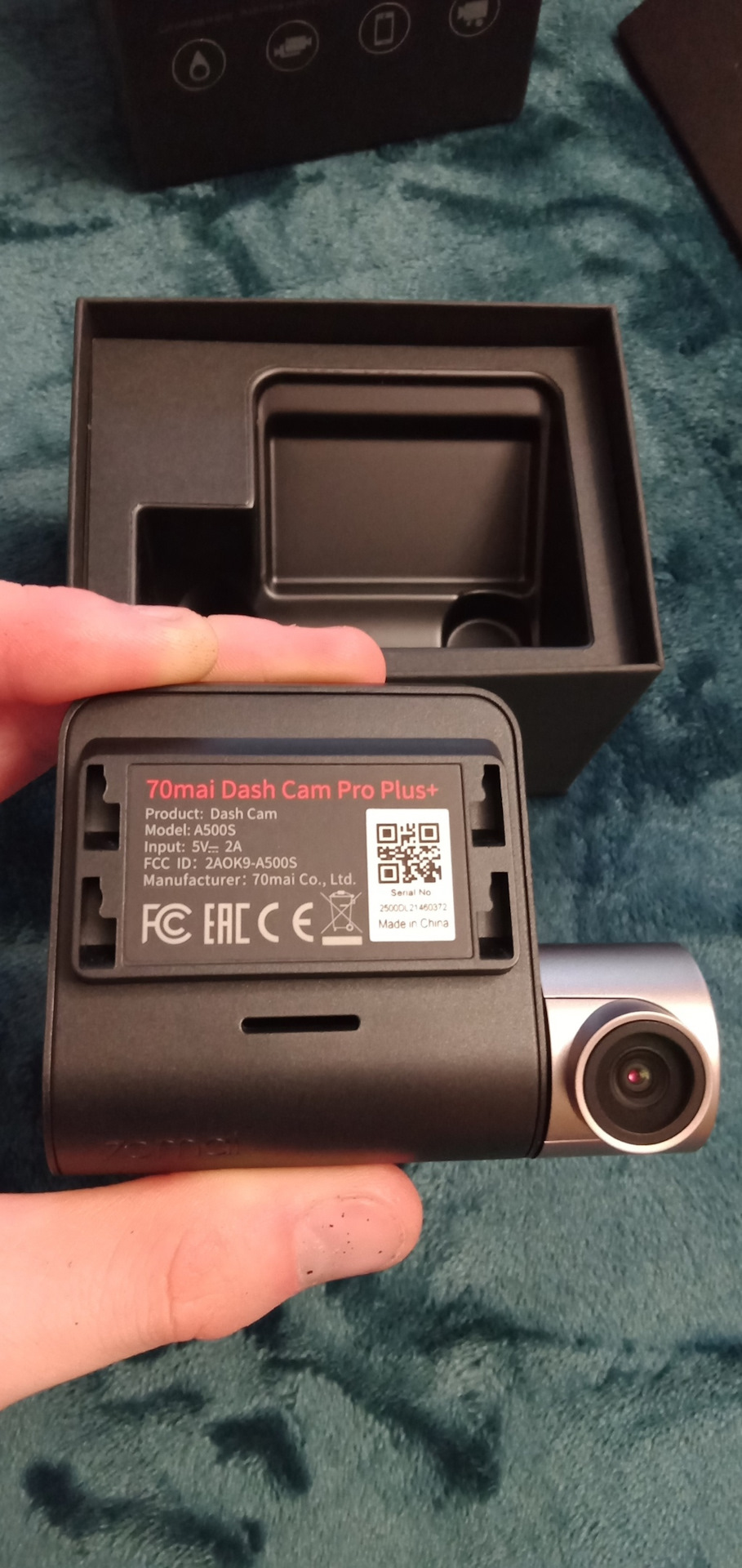

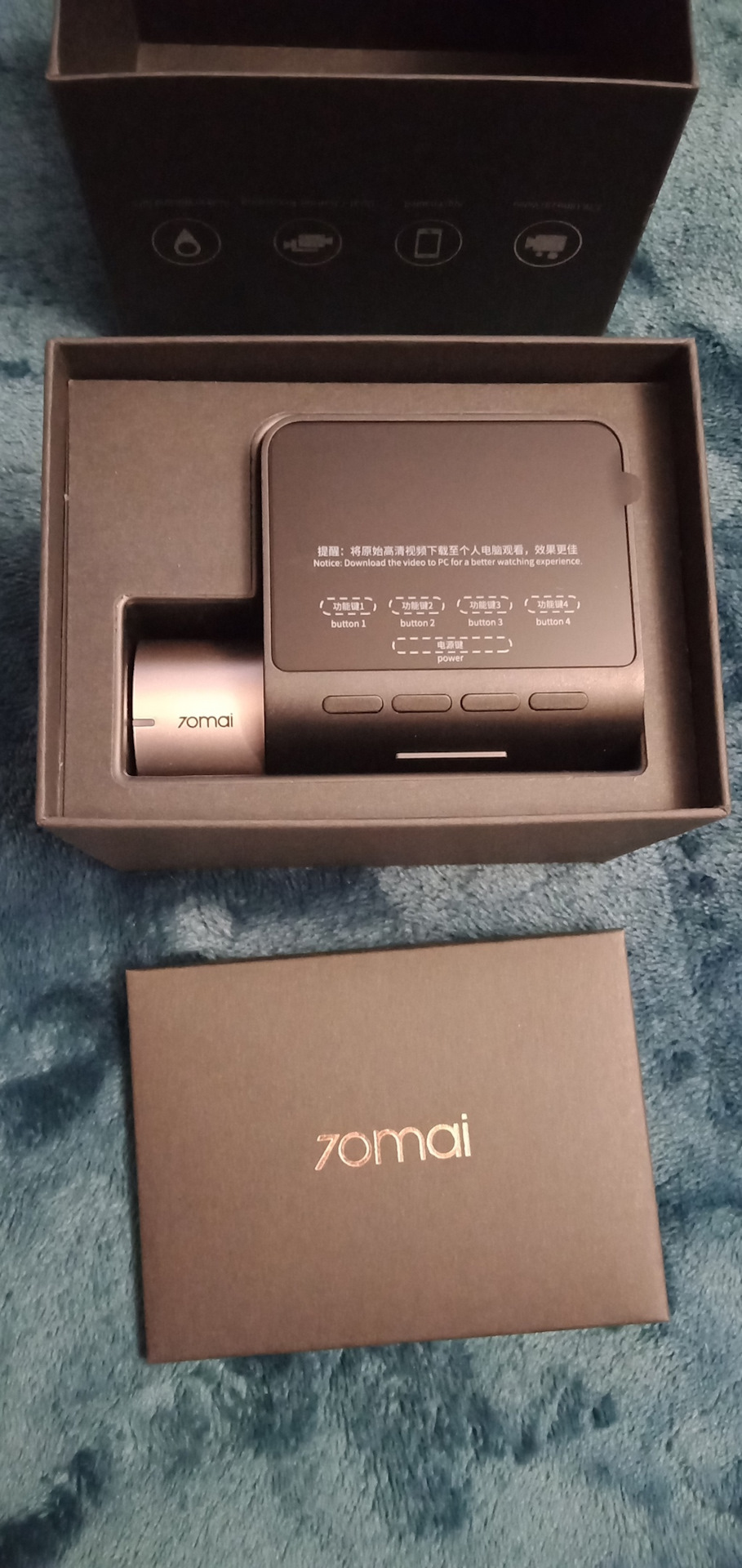

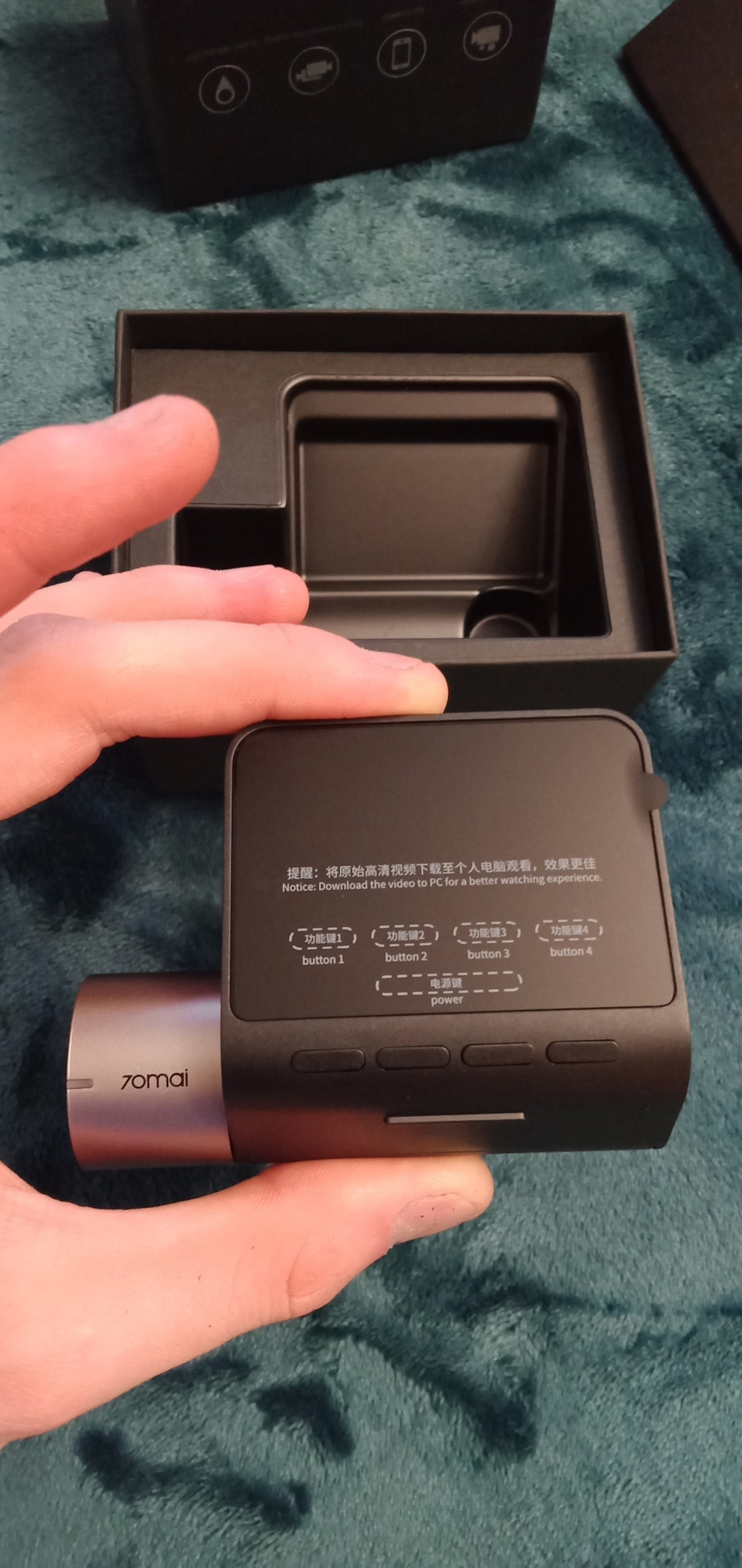

Забрал заказ. Распаковка приятно удивила. Думаю, по фото всё понятно. Упаковка супер, всё добротно и компактно, сразу понимаешь, что в руках хорошая вещь.
В автомобиле он был подключён и настроен. С установкой на стекло немного пришлось повозиться, чтобы сделать всё аккуратно, но идеально всё равно не вышло.
Немного об установке. Примерил, где лучше его расположить и понял, что это место под зеркалом заднего вида. С водительского места регистратор вообще не видно за зеркалом, но если нагнуться и заглянуть под него, но можно увидеть всё на экране. Для меня это самое то. А вообще можно по wi-fi всё смотреть и настраивать в телефоне. Кому как удобно.
Снял зеркало для удобства. Снимается, кто не знал, просто понятув за кронштейн зеркала на себя. Обезжирил водкой участок стекла, на который собрался клеить крепление и дал подсохнуть. Очень аккуратно и медленно начиная сверху вниз и постепенно отлепляя защитную плёночку наклеил электростатическую. Главное, чтобы без пузырей! Но совсем их избежать не удалось.
Наклеил кусочек 3M скотча на крепёжную площадку. Затем, ориентируясь на намечание пунктиром на электростатической наклейке на стекле приклеил крепёжную площадку. Также аккуратно отлепляя защитную плёнку и стараясь избежать пузырей. Опять же, идеально не наклеить, возможно из-за изогнутости стекла. В целом всё надежно, пойдёт. Далее остаётся лишь задвинуть загистратор на площадку и вернуть на место зеркало.
Позже ещё заказал на Aliexpress переходник с помощью которого можно подключить видеорегистратор прямо к блоку предохранителей и заказал его, с максимально быстрой доставкой обошёлся в 379 руб.
Получив заказ отправился прокладывать и подключать провода.
Воспользовался некоторой информацией из этой записи., а точнее куда подсоединить провод массы. Всё остальное по своему делал.
Теперь о подключении переходника и прокладывании провода.
Процесс можно понять по фото, но кое что поясню.
Переходник и вставленное в него зарядное устройство смотал полосочкой стрейч-пленки и изолентой. Плёнка для того, чтобы не испачкать их изолентой. Вышло надёжно.
Чтобы всё работало в переходник нужно вставлять два предохранителя, я оба воткнул на 15А. С одним работать не будет! Подключал в резервное гнездо, четвёртое во втором ряду. Массу закрепил под винт. Всё на фото видно.
Провод видеорегистратора прокладывал в левой стойке, закрепляя пластиковыми хомутами за пластмасски к которым уже прикреплены другие провода. Пропустил под потолком. Как-то так.
Ну и сам регистратор в закреплённом виде, то о чем писал выше.
Установка и подключение регистратора Xiaomi 70mai dash cam pro plus a500s через Hardware Kit
Примерно месяц назад приобрел 2-х канальный регистратор Xiaomi 70mai dash cam pro plus a500s. Сам регистратор (передняя камера) подключается за 10 минут, если в гнездо прикуривателя. При этом провода нигде не болтаются и глазу не видны. Провод прячется под пластик консоли, потом под перчаточный ящик, а дальше по под уплотнитель и в правую стойку и под потолок. Никаких разборов салона не требуется, длины провода ровненько (т.е без запаса) хватает для подключения в штатный прикуриватель у подлокотника, очень удобно и лопатка для укладывания кабеля в комплекте. Но, занятое гнездо прикуривателя оказалось неудобным, даже с разветвителем на 2 мне не хватает, постоянно включен BT адаптер для музыки и телефон как навигатор. Поэтому был заказан Hardware Kit для прямого подключения в блок предохранителей, плюс парковочный режим. Пока ожидал прихода кабеля, смонтировал и заднюю камеру, вот тут пришлось повозиться, чтобы сделать скрытый монтаж, без торчащих проводов, надо снимать обшивку двери багажника (кто ставил модули управления крышкой, с легкостью справятся с этой задачей, по сути нам нужен только верх, т.е все еще проще, низ не трогаем. Заднюю камеру крепил на открывающуюся крышку багажника, а значит единственный правильный и красивый способ — это протащить провод через резиновую гофру, соединяющую крышу и крышку багажника. Сначала скидываем верх обшивки двери багажника, открутив по 1 саморезу, соединяющих пластик и мягкую обшивку, затем аккуратно отщелкиваем пластиковую обшивку. Затем, скидываем резиновую гофру от крыши и от крышки багажника. Потом надо снять пластиковую обшивку потолка, вытаскиваем плафон и откручиваем болт m8, тянем обшивку вниз.
Через плафон пробрасываем конец провода и выводим к гофре
Дальше надо приделать зонд к проводу регистратора, у меня это была проволока от электрической гофры (та что для протягивания кабеля в гофру). Места в резиновой гофре очень мало, жгут занимает почти все место, поэтому не разгуляешься, но проволока входит, протягиваем ее аккуратно, т.к острая и может запросто проткнуть резиновую гофру (если есть специальный зонд, лучше им, но у меня под рукой не оказалось). Потом просто привязываем провод регистратора к зонду изолентой и вытягиваем, тоже не просто, т.к. места очень мало, буквально по сантиметрам идет, одной рукой тянем, второй оттягиваем резину гофры и провод медленно, но верно выходит из другого конца. Дальше выводим его под пластиковую обшивку двери.
Соединяем основной провод камеры с самой камерой (папа-мама) и все это прячем за обшивкой.
Ставим на место все обшивки и клеим камеру к пластиковой обшивке (которую снимали)
Далее просто прокладываем провод до регистратора под уплотнителями без всякого разбора, аналогично передней камере при помощи лопатки.
Все, обе камеры подключены, нигде ничего не мешает.
Затем приехал HardwareKit на выходных занялся его подключением. Подключение простое, надо подключить 3 провода. Красный постоянные 12В, которые не пропадают после выключения и постановки авто на охрану. Желтый — 12В, которые появляются только после включения зажигания. Черный — земля.
Для подключения нам понадобится определить, где в блоке предохранителей постоянные 12В, где 12В включаются при включении зажигания и найти подходящий винтик с массой.
Вот тут отступление, машины 08 года и 11-го и далее отличаются набором предохранителей. Если у MY08 под перчаточным ящиком только один блок предохранителей. То, у MY11 и выше — 2 блока.
Не могу сказать за все года, но процедуру для XC60 (MY15) с 2 блоками отлично описал драйвовчанин tarik84
www.drive2.ru/l/596962796944500910/
Насколько я изучил момент, на XC70 те же расположения предохранителей, но лучше проверить по своей машине (выбираем год и смотрим раздел «Предохранители»)
www.volvocars.com/ru/support/manuals/xc70
Поскольку готового мануала и второго блока у себя не обнаружил, пришлось брать в руки мультиметр. Сначала прозвонил все предохранители, большинство показывали 12В. Воткнул в резервное гнездо 24 удлинитель, запитался на массу и закрыл машину. для верности пошел гулять минут 20. По пришествии увидел 12В. на мультиметре
Массу нашел слева от блока предохранителей шпилька и гайка m8.
Переменный 12В нашел не сразу, подключил на туманки, провод определился, но регистратор не засыпал при выключении зажигания. Поразмыслив еще, подключился к омывателям. Вот тут не понял почему не получилось, эффект был тот же. Хотя омыватель работает только если включить зажигание. Но, мультиметр показал 12В, даже при выключенном зажигании. Начал щупать дальше и вот что получилось, почти все предохранители показывали 12В. только 2-й — SRS и 4-й (Педаль газа*, подогреватель воздуха, кресла с электроприводом*) показывали ноль. В SRS лезть как-то стремно, поэтому выбрал 4-й.
Регистратор стал засыпать при выключении зажигания (переходит в парковочный режим) и должен включать запись при ударе по машине и писать в неперезатираемую память 1 минуту.
Сразу оговорюсь, для красивого монтажа были приобретены разветвители предохранителей, но, с ними крышка предохранителей (блок А) не закрывается, пока поразмыслю на этот счет, а сейчас подключено вот так
собственно так же указано и в инструкции к проводу, но разветвители куплены.
У кого выше 11 года, подключается в блок Б, там крышка позволяет закрыться с тройником. Радуемся свободному прикуривателю. Плюсы, простой монтаж, никакой пайки к плафонам, бонусом парковочный режим (регистратор при ударе включается и пишет видео, потом засыпает опять).
Установка двухканального видеорегистратора Xiaomi 70mai dash cam pro plus a500s-1!
Доброго времени суток, Драйвовчане!
За последний год с моей машиной произошло 2 аварии и все не по моей вине. Одно радовало, что никто не скрылся с места аварии, люди с совестью оказывались. Но бываю же и те, кто без совести и тупо могут потом гнуть свою линию, что мол в ДТП правы только они. Вот чтобы потом таких ярких споров не было, я и купил видеорегистратор.
Как уже писал в посте ранее, решил я отбросить поиски Видеоргистратора-зеркала и купил обычный видеорегистратор на лобовое стекло Xiaomi 70mai dash cam pro plus a500s-1. Видеорегистратор оказался непростым, а двухканальным, что радовало, но конечно качество съёмки тыльной камеры оставляет желать лучшего. Да и ещё одна положительная плюшка данного видеорегистратора, это съёмка в парковочном режиме, но не полноценная, а по 1 кадру в секунду. Возможность подключаться к видеорегистратору по wi-fi или по Bluetooth уже не нахожу чем-то крутым в видеорегистраторах. Подобная фишка есть и в более бюджетных видеорегистраторах Xiaomi. Да и нужно это подключение только для настройки, просмотра записей и скачивания видеороликов с регистратора. Не так уж и часто этим придётся пользоваться. По мне, так могли бы уже в подобный видеорегистратор засунуть слот под 4G sim карту и чтобы появился какой-нибудь car-assist, для удалённого доступа к видеорегистратору. Если в будущем у Xiaomi появится модель с подобной функцией car-assist, то куплю не задумываясь. Ну а теперь о самом аппарате!
Комплектация!
1) Видеорегистратор Xiaomi 70mai dash cam pro plus a500s.
2) Камера заднего съёма Xiaomi 70Mai Rear Camera (RC06).
3) Провод питания для работы в парковочном режиме.
4) Адаптер питания для прикуривателя 5В 2,4А. Можно заряжать и телефон.
5) Провод для подключения к компьютеру USB-microUSB.
6) Кабель для подключения задней камеры. Помоему 3,5м.
7) Пластиковая лопатка для укладки проводов.
8) Пластиковая проставка, для подвеса видеорегистратора к лобовому стеклу.
9) Плёнки по 2 штуки на переднее и заднее стекла автомобиля.
10) Запасные скотчи на переднюю и заднюю камеры.
11) Инструкция.
Цена всего этого комплекта — 7000р.
Покупал комплект на авито, поэтому обошёлся чуть дешевле рыночной цены, но без гарантии.
6000р — сам видеорегистратор с камерой заднего вида + 1000р — комплект проводки для подключения парковочной съёмки.
Установка!
За установку данного комплекта мастер взял с меня 1500р(по дружбе). Устанавливал данный видеорегистратор совместно с парктроником и на всё про всё ушло 3 часа. Регистратор был установлен первым и заняло это не более 1 часа. Сразу проверил на видеорегистраторе запись видео с карты памяти на 16Гб. Но записывал регистратор на эту карту памяти не боль 2 минут, потом чего-то там матерился и говорил, что карта памяти неисправна, замените её. Странно, ведь карта была 10-го класса. Ну может объём карты не понравился регику. В общем, чуть позже купил и карту памяти kingston canvas select plus на 128Гб за 1000р. Думаю на год другой этой карты памяти хватит. Да и гарантия у неё 5 лет.
По ощущениям!
Да какие тут могут быть ощущения? Регистратор стоит и работает, особо в него не суюсь. С настройками наигрался через приложение 70 MAI, которое скачал с Play Market — а. Качество видео съёмки на компьютере ещё не оценивал, а вот с телефона картинка с передней камеры понравилась. Задняя камера показывает видео посредственно, в добавок снимает задняя камера через глухую тонировку. При выключении машины и выходе из неё, регистратор орёт чего-то там «Через 5 минут включится режим парковочной съёмки». И правда, проверял, включается. Пару раз, когда шумил машину на улице, то регистратор мне начинал петь интересную песню «Вы в пути уже более 4 часов, сделайте остановку». Забота она такая, регистратор боится, что я устал и могу разбить машину, а вместе с ней и разобью драгоценный видеорегистратор. Болтает регистратор скорее всего с озвучкой Яндекс переводчика. Видео на 4pda прошивку «1.0.2ww со студийной озвучкой Ольги Смотровой», но баловаться прошивками не стал, так как хватает того, что есть в стоке. Надеюсь мой новый видеорегистратор не подведёт меня ближайшие 3-4 года и будет снимать всё необходимое.
Всем ровных дорог и нормальных видеорегистраторов!
2️⃣9️⃣1️⃣Установка и подключение 🎥 Xiaomi 70mai Dash Cam Pro Midrive D02
Очередное пополнение БЖ, сегодня речь пойдет об установки и подключение питания видеорегистратора Xiaomi 70mai Dash Cam Pro Midrive D02. Очередное видео от MAKC070, в первые секунды запись со звуком идет на сам видеорегистратор поэтому тихо но потом переключается на телефон, будьте аккуратны.
В комплект данного видеорегистратора входит:
1. Видеорегистратор;
2. Кронштейн;
3. 2 наклейки антистатические;
4. Кабель для подключения;
5. Питание в прикуриватель на 2 выхода usb$
6. Лопатка для укладки кабеля.
7. Инструкция.
8. Дополнительно приобрел флэшку 32GB Samsung evo plus.
Для подключения решил приобрести дополнительное гнездо, взгляд упал на фирму Airline ASP-1-01 с крокодилами цена порадовала в emex всего 146р.
Для начало снимаем старый недовидеорегистратор silverstone f1 был куплен спонтанно, когда каркам q2 приказал долго жить, на тот момент особо финансов не было, а успокоить душу надо было. Снимал он, не то чтобы на 3ку, на 2ку плюсом еще переодически отваливался, приходилось иголкой нажимать резет.
Немного истории о подключении, 3 года назад было потрачено 2 дня для преображении панели приборов, то есть прокладки проводов, чтобы их было невидно. Использовал тогда купленные 2 преобразователя напряжения с различной мощностью и разъемами. Можно ознакомиться:
1. Установка доп. розетки питания, оригинального фонарика и питание для различных девайсов часть 1.
2. Установка доп. розетки питания, оригинального фонарика и питание для различных девайсов часть 2.
Прошло каких то 3 года и в новом телефоне уже не micro usb, а type-c, на видеорегистраторе был mini usb, а на новом micro usb. Поэтому перед покупкой задумался на этот счет и все же решил купить гнездо и подключить в него, но крокодилы заменить на клеммы, закрепить его по надежнее и обматать тем же медленом для мягкости. В голове картинка была сложена как и что подключить, но приступив к разборке салона решил глянуть на установленный ранее преобразователь напряжения установленый для телефона (кабель выходил у левой стойки) как раз micro usb. На коробочке увидел нужный вольтаж 2,1А, подумав, пошел за регистратором, подключил его и он спокойно включился. Вся идея сделать по новому тут же улетучилась. Пишу сейчас данный текст с иронией, но об этом уже в другой статье)), а мы продолжаем. Так как провод был протянут от монтажного блока под бардачком, через климат плюс под рулевой колонкой был истрачено все 3 метра провода, пришлось снимимать левую накладку стойки, залазить под педали, откусывать стяжки в позе лотоса и снимать правую стойку и прокладывать этот кабель уже с другой стороны.
Кабель протянут через стойку, снимая средний плафон освещения, будьте аккуратны он держится кроме 3х защелок еще на 2х саморезах!
Кабель проложен начинаю искать удачное место для установки нового регистратора. Включив акб и питание посмотрев как он снимает из нескольких мест, решено ставить за зеркалом сверху справой стороны, линза хорошо поворачивается и можно выставить нужный угол. Намываю стекло, протираю на сухо и наклеиваю антистатическую наклейку, баго получилось с первого раза. На наклейку уже наклеивается крепеж, в центе немного плохо прижал.
Место выбрано таким образом, что не мишает датчику на зеркале и можно сопокойно видеорегистратор снять.
Теперь нужно уложить все провода и закрепить микрофон от магнитолы Pioneer на плафон освящения, для этого потребовался 2х стооний скотч, место нашлось очень удачно.
Осталось подвязать провода, такак не стал убирать старый кабель mini usb, то его необходимо изолировать, наматывать изоленту совсем не комельфо, как раз подошла заглушка топливного фильтра.
Коробку преобразователя закрепил на правой нише колесной с уже установленой ранее. Старый кабель отключил от питание, уменьшить нагрузка так сказать.
Собираем весь салон, в обратной последовательности, в конце защелкиваем стойки.
Итог проделанной работы, место считаю выбрано самое подходящее, вписался классно.
