Наконец-то я поменял майфун.
Привет всем!

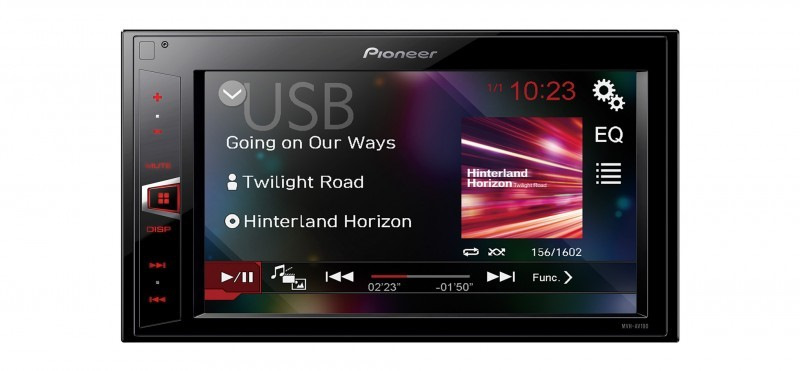

Долго я мучался и не решался на замену штатной, допотопной CD магнитоллы на современную, но простенькую (PIONEER MVH-AV190, USB) и вот когда настали «благоприятные» дни (дождь с похолоданием к вечеру) я решил, что время пришло — надо ставить!

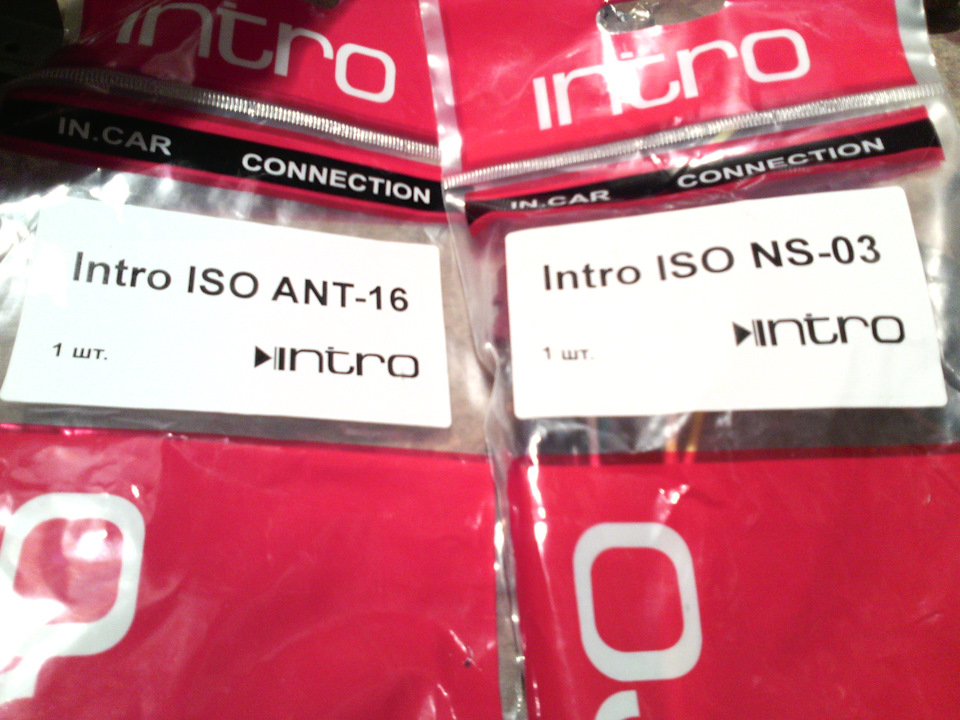

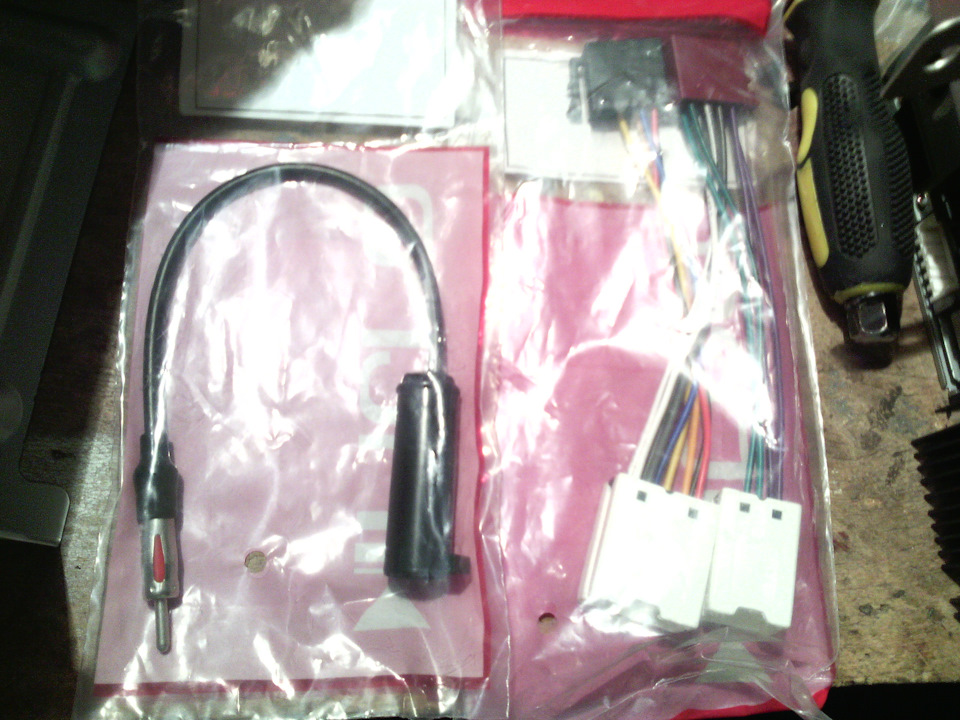

Покурив интернет я выяснил, что для подключения магнитолы надо купить: 1) переходник на саму магнитолу и 2) переходник для радиоантенны. Съездил в автомагазин купил переходники, но они меня смущали тем что форма разъёмов мне показалась другой. На этикетке было написано — для … и ниссан патфайндер 2007… Я подумал куплю и «по месту» разберусь. забегая вперёд скажу — «По месту» оказалось, что разъёмы не те!

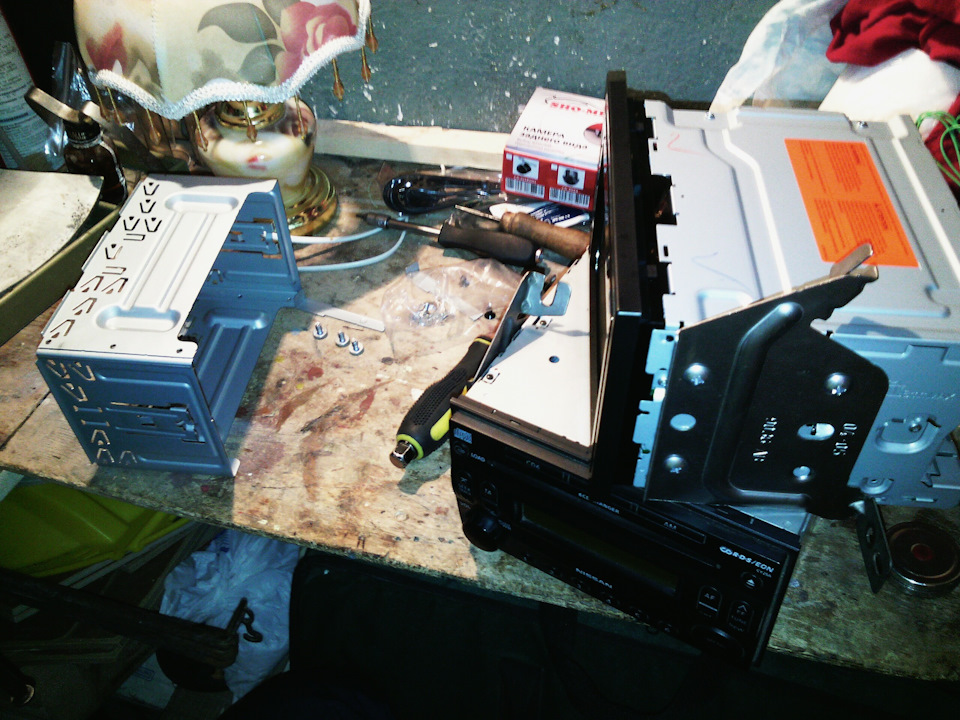

Шаг6 — я принёс магнитолу домой и отвёрткой с самой маленькой звёздочкой скрутил с неё крепёж. Долго думал, как пристроить его к новой магнитоле, но когда я снял с неё салазки — то увидел заводские (универсальные) отверстия и саморезами из комплекта быстро закрепил крепёжные планки на новой магнитоле.

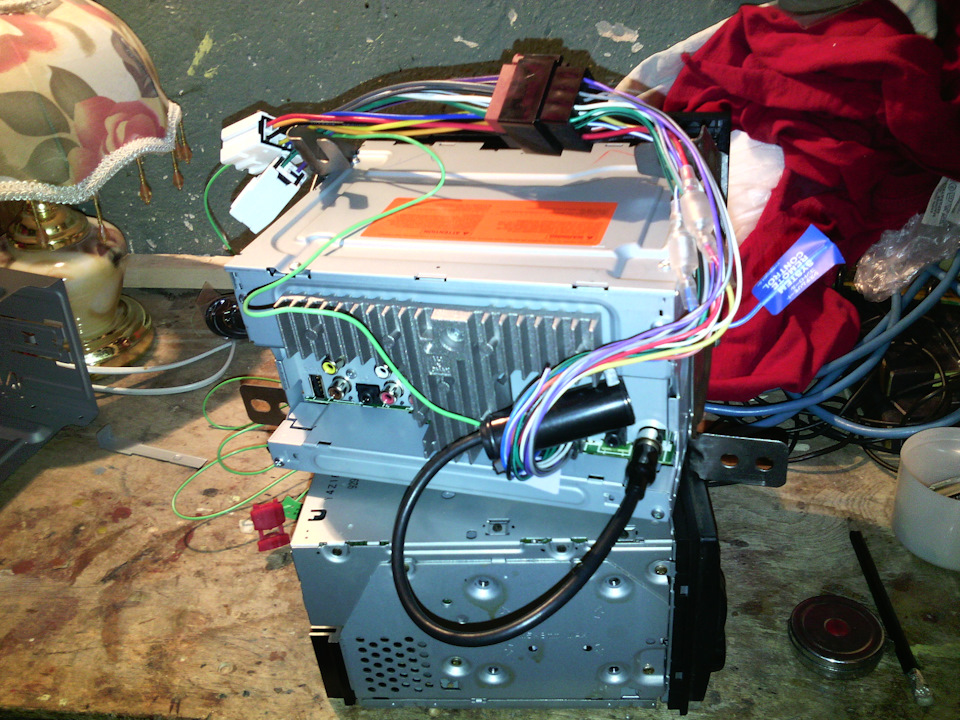

Шаг7 — пристыковываю все разъёмы кроме разъёмов на камеру. один провод от магнитоллы пришлось заизолировать — он для камеры (камеру буду ставить весной/летом). Ещё купил кабель для AUX 1,5 м., чтобы его вывести вместе с USB в верхний пассажирский бардачёк.
Шаг8 — Несём всё в машину и устанавливаем всё назад.
При установки магнитолы выяснился ЕЩЁ ОДИН КОСЯК — родная рамка магнитолы слишком большая и она не подходит — надо ставить БЕЗ НЕЁ! При такой установке остаётся щель между магнитолой и декоративной накладкой торпеды.
USB и AUX 🤔
Всем привет. Всех с праздником. Подскажите пожалуйста кто нибудь подключал USB, AUX к магнитоле Clarion PN-2958, чёт напрягает уже диски покупать а радио у нас тоже ловит с перебоями. Если можно адресок где купить! Может у китайцев что то есть? Где-то читал не могу найти теперь, за ранее спасибо.
Nissan Pathfinder 2008, двигатель дизельный 2.5 л., 174 л. с., полный привод, автоматическая коробка передач — автозвук
Машины в продаже
Комментарии 14
УСБ не посоветую заморачиваться слишком много проводов и глюков, так как ятуор сам по себе как мп3 плеер очень некачественен. Поэтому лучше аукс или блютуз. Все что нужно для простого аукс есть в моем б/ж а в ютубе видео как собрать
То есть можно аукс блютуз сделать и не с рабочим чейнджером?
Нет. Читайте внимательно. Чендлер должен работать.
Сразу через Блютуз переводит в цифру, тоесть звук получим без потери качества, дырки под аукс и усб нет, но мне и не надо, все работает через блютуз
Сейчас у меня итак все стоит через блютуз но слишком сложная конструкция.
спасибо, классная вещь, и не дорого, теперь осталось понять подключение. если вдруг есть схема его подключения то буду признателен. повторюсь у нас просто даже радио нормально не ловит, вот и приходится что-то изобритать,
смотрите схема есть в б/ж и в видео на ютубе. если сделать без сд ченджера на прямую, то просто соединяем выход c этой платы спдиф с платой мафона там пятачок д-оут и убираем сигнал с ченджера, питание 5 вольт берем там же с платы мафона и кидаем на эту плату и все будет работать, если хотим чтобы работал и ченджер и блитуз на выбор тогда нужно кнопку выбора поставить, все это описано и есть видео.
спасибо, классная вещь, и не дорого, теперь осталось понять подключение. если вдруг есть схема его подключения то буду признателен. повторюсь у нас просто даже радио нормально не ловит, вот и приходится что-то изобритать,
Можно, поставить но только с паяльником, схемы и описание у меня в б/ж, но в конечном итоге я убрал юсб и сделал Блютус аукс
а почему убрали юсб? к стати так и не понял а буфер штатный будет работать? комплектация LE, тоже где-то читал что босе (штатные колонки и буфер) не работают.
Все будет работать так как это через штатнуюмагнитолу, просто подменяем сигнал сдискового Чендлера на наш. Просто сам по себе футор очень некачественная херня
много у Вас перечитал, по этой теме, Видно что съели всех сабак по ней, подскажите пожалуйста что лучше сделать? чтоб работал и AUX и USB и блютуз, желательно конечно ссылочку где это приобрести? и как это правильно называется? (просто штатное все пока работает и не хотелось бомбить (менять башку и т.д) спасибо за понимание.
она не шести диновая! максимум может быть 2DIN!, а у нас с чейнджером на 6 дисков!Купите андройд и будет у вас всё! Куча народа поставила и довольны, вся инфа на форуме есть))))
6 дин. Это чёт я преувеличил😂😂,
Загугли на алиэкспресс fm modulator+Флешка — настраиваешь- слушаешь мп3 через радио. Вариант2- Купить новую голову в машину- мп3+Карты+фильмы… все зависит от желания.
Адаптер для флешки в машину в магнитолу ниссан патфайндер r51
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Nissan MP3 чейнджер AUX + USB белый разъём
Основные преимущества цифрового MP3 чейнджера CARAUX:
-Подключение к магнитоле через разъем для штатного CD чейнджера позволяет добиться
высококачественного звучания, без каких-либо помех и наводок.
-Управление проигрыванием как с кнопок на руле, так и с кнопок штатного головного устройства.
-Встроенный аппаратный декодер музыкальных файлов формата MP3 и WMA.
-Поддержка носителей: USB флеш карты / Кард-ридеры / Внешние жёсткие диски.
-Дополнительный линейный вход (AUX) для подключения внешних аудио источников.
-Память последней проигрываемой композиции.
-Миниатюрный дизайн: в отличие от устройств других производителей, которые предлагают расположить устройство в бардачке, наш адаптер можно спрятать и вывести в удобное для водителя место только провода USB и AUX, тем самым сэкономив место в бардачке.
-Простота установки: достаточно подключить устройство в разъём штатной магнитолы.
Характеристики MP3 чейнджера:
Процедура установки:
-Отключить аккумулятор автомобиля.
-Снять штатную магнитолу и найти разъем CD-чейнджера.
-Подключить MP3 адаптер в разъем CD-чейнджера и подключить чёрный кабель (масса) к металлическому корпусу штатной магнитолы.
-Подключить аккумулятор автомобиля.
-Подключить USB флешку с музыкальными файлами к USB разъему MP3 чейнджера и включить питание на магнитоле.
-Проверить работоспособность устройства.
-Вывести USB и AUX провода в удобное для Вас место и собрать всё в обратном порядке.
Комплектация устройства:
-Цифровой адаптер MP3 чейнджер CARAUX
-Инструкция по эксплуатации на русском языке
Совместимость:
Как сделать AUX в Nissan Pathfider r51!
А теперь по порядку. Достаем магнитолу с ченджером и несем в место где будем проводить инсталляцию.
Можно пойти двумя путями реализации 1 с сохранением родного звука с сд и работой аукса, это сложный, можно без сохранения звука из сд и только с одним ауксом. Сразу оговорюсь сам ченджер должен работать исправно.
Итак смотрим картинки.

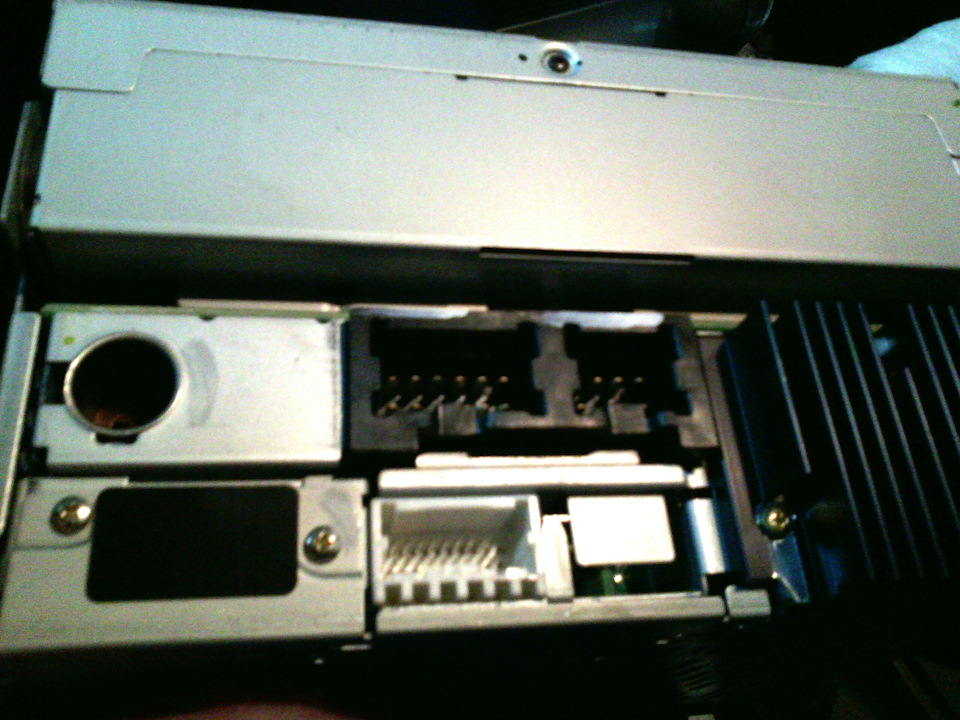

Итак разбираем нашу голову отсоединяем ченджер и назодим на материнке разъем ченджера. Чтобы получить просто аукс без сохранения звука с сд. Делаем ТАК.

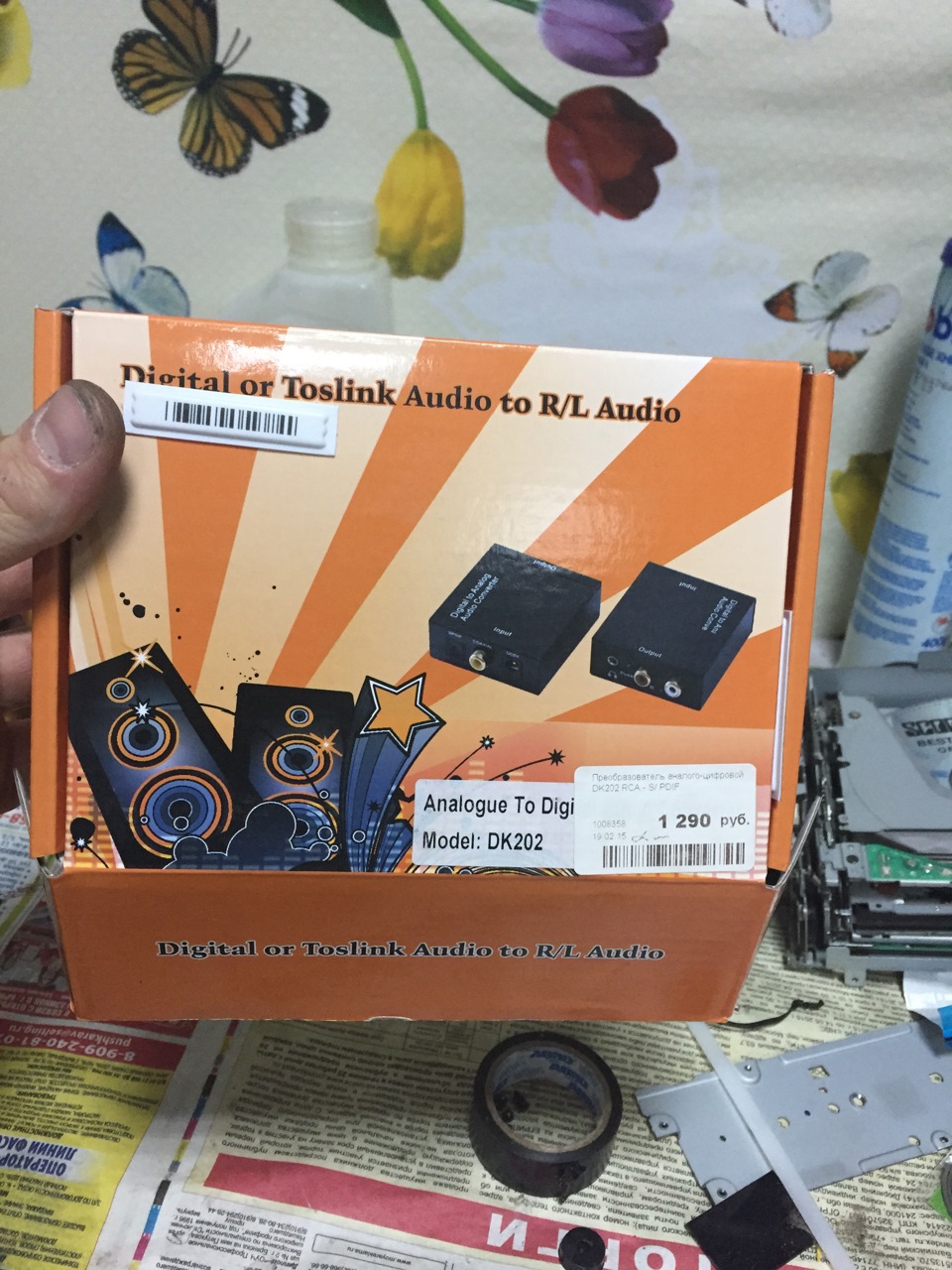

Отрезаем провод от блока питания нашей «коробочки-преобразователя» — (далее просто коробочка) по самую хряпку, разводим его и получаем плюсовой и минусовой провод. Наша заветная коробочка питается от 5V и это не проблема. Затем берем связку проводов типа Тюльпан и отделяем от неё один провод с штекерами. Один штекер обрезаем по самую хряпку и разводим провод, центральный у нас это цифровой сигнал, ну и земля. После всех этих манипуляций облуживаем на кончики проводов и приступаем к пайке. Смотрим картинку с моей ручной схемой.
Соответственно питание нашей коробочки цепляем + к 20 ACC +5V контакту разъема ченджера, — коробочки к 18 контакту GND, далее берем тюльпан центральный провод припаиваем к 19 контакту D-OUT, и землю тюльпана к 15 контакту S — GND.
Прозваниваем чтобы не было коротыша. Далее самое сложно чтобы не резать шлейф CD ченджера и возможность вернуть все обратно, нам нужно заклеить на шлефе 19 контакт D-out тонкой полоской скотча чтобы не проходил сигнал с СД ченджера. далее все собираем аккуратно идем в машину включаем сд вставляем звук в коробочку с помощью аукс кабеля и телефона или плеера и наслаждаемся.
В данном способе да и вообще в способе с ауксом сд ни куда не денется и будет работать, и соответственно при перелистывании треков звук будет пропадать, решить эту проблему можно записав на 1 болванку ооочень длинный пустой трек часа на 3-4. и наслаждаться своей музыкой с телефона.
Далее второй вариант. более сложный. Итак нам нужно реальзовать схему когда будет работать и сд и аукс. Пока простейший способ с помощью трех контактной кнопки. Делаем почти все тоже самое как и в первом случае, только дополнительно выводим проводочик из сд ченджера, На кнопку цепляем с одной стороны наш провод с коробочки с другой от ченджера а по середине вывод от материнки. все это лучше реализовать на проводах от тех же тульпанов чтоб они были экранированы, не забываем так же про шлейв. Теперь мы имеем кнопку при включении которой мы можем выбирать откуда будет поступать звук с сд или с аукс. данная схема нарисована и сфотографированна она работает, но нужны экранированные провода на кнопку, и желательно не больше 10 см иначе идут наводки от сигналов друг на друга.

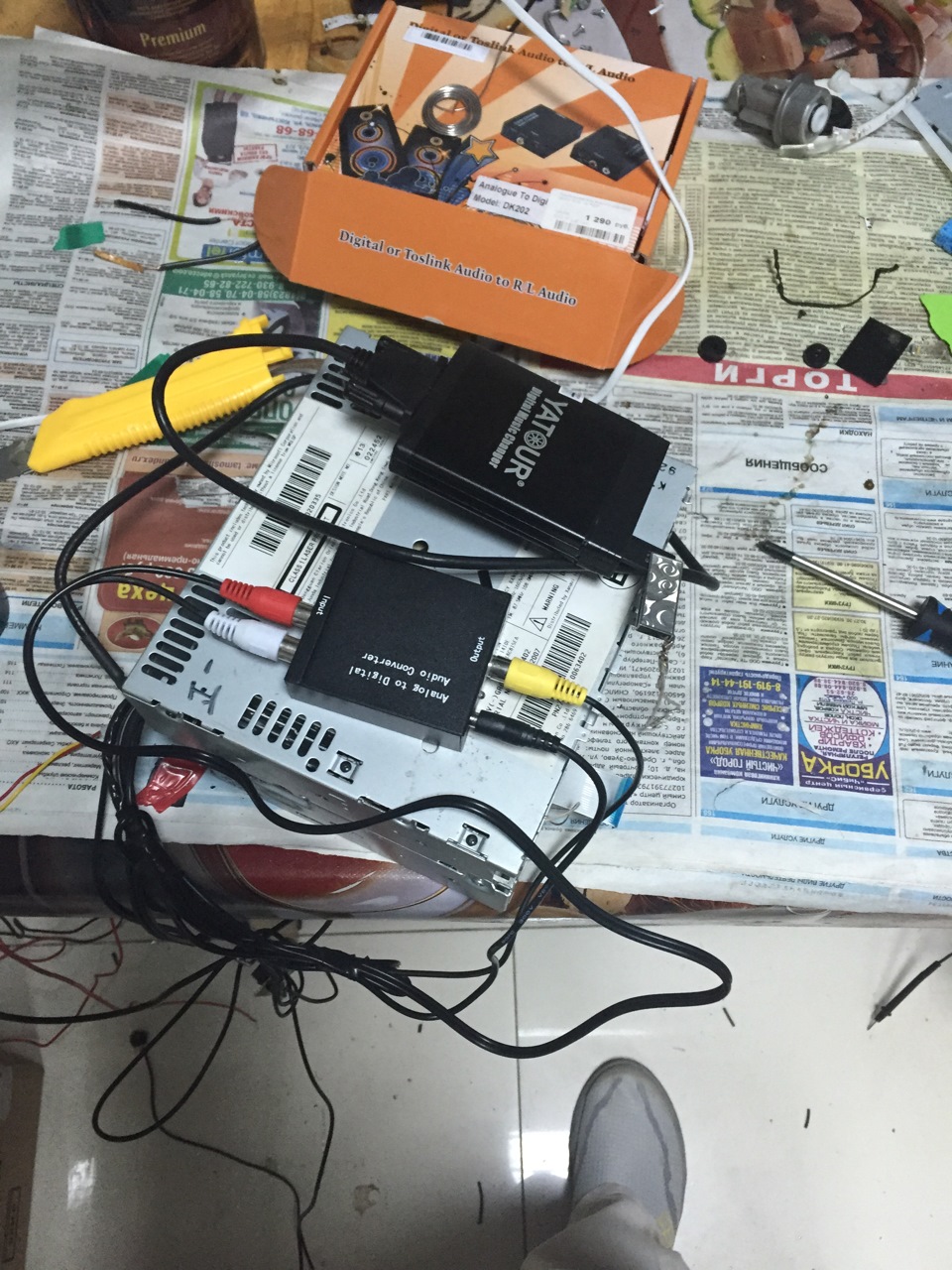

На этом все я думаю что разобраться будет дальше не сложно. Итак за 9 лет все же удалось реализовать аукс с хорошим качеством без фм и прочей лабуды. Далее отчет по ченджеру яутур, уже сегодня собрал логику и все работает но не знаю пока как экранировать сигналы, дают сильную наводку. Не забываем жмакать нравится. Ну и жду обещанное пиво! Да коробочку можно найти в магазинах днс.
Да забыл написать сопли возле разъема после проверки лучше зилить термоклеем чтобы не болтались. можно обойтись просто карандашом для термопистолета и зажигалкой.
Установка мультимедиа Pathfinder R51
Доброго всем времени суток.
Установил на свой Пафик новую мультемедийную голову. Выбрал довольно бюджетный вариант NaviPilot на Windows CE 6.0.
Есть все необходимое, те радио ФМ, АМ, воспросизведение с флеш и SD, само собой все никак не откажутся от CD/DVD, навигация (в комплекте на удивление последняя версия лицензионного Navitel с картой россии на SD 8Gb). Андройд не стал брать осознанно, тк не вижу смысла, часто вы пользуетесь приложениями, кроме навигации и максимум интернет сервисов? Тем более на Винде хоть и меньший выбор, но почти все есть. Кроме того, Винда менее требовательна к ресурсам и дешевле.
Устанавливал сам.
Особых проблем замене головы не возникло не возникло, за исключением полноценного подключения мультируля. На Nissan Pathfinder оказалось необходимо подключать оба управляющих провода key1 и key2, иначе работает только половина кнопок. При педыдущих работах, на всех машинах, которые делали, достаточно было одного управляющего провода.
Помимо камеры и мультируля, вывел дополнительный микрофон в район левой передней стойки (идет в комплекте), не пожалел. Прием звука стал значительно лучше встроенных микрофонов штатной магнитолы. Антенну GPS на панель слева от подушки пассажира.
Необходимо подключить оба канала управления магнитолой (для работы мультируля) к следующим каналам разъема:
key1 — 26 пин (ножка)
key2 — 36 пин (ножка)
землю — 35 пин (ножка)
На переходнике, который шел в комплекте к моей магнитоле, был подключен только key2 и земля (gnd).
Это норма, тк на многих машинах достаточно канала. Была взята игла с большим ушком (под рукой запасного пина не было, а в воскрессение ехать искать по радиомагазинам не хотелось) — на неё посажен (припаян) провод от магнитолы key1 и вставлена в разъем в пустую ячейку 26 (4 слева в верхнем ряду). Все заработало.
Управляющий сигнал питания для камеры был взят так же с магнитолы — провод Reverse, тк на голове он уже присутствует по стандартному разъему. Саму камеру само-сабой на — CAMin.
Работает девайс без замечаний. Заметно громче звук и чуть качественней родного ГУ. Радио прием так же стабильней, но с родной антенной, за городом оставляет желать лучшего (на оригинальной магнитоле иногда вообще не брало). Разъемов для подключения дополнительных звуковых каналов и еще одногго монитора хватает. Можно вывести сигнал от ручника и тп, для безопасной эксплуатации, как на Ниссановских мультимедиа.
Антенну GPS в результате убрал под торпедо, над правым центральным воздуховодом.
