Airbag в машине если горит лампочка
Лампа подушек безопасности на приборной панели
Что делать, когда загорается лампа системы безопасности?
Любой современный автомобиль оборудуется различными средствами безопасности.
Так, обязательным атрибутом машины стало наличие не менее чем одной подушки Airbag. А при проблемах с этой самой системой водителю, на приборной панели, сигнализирует лампа подушек безопасности. В любой машине можно найти расположенную где-то в передней части салона маркировку «SRS», что является сокращением от «Supplementary Restrain System» или как звучит по-русски «Система Развернутой Безопасности». Она состоит из определенного количества подушек, а также таких элементов, как:
1. ремни безопасности;
2. пиропатроны;
3. натяжительные приспособления;
4. датчики ударов;
5. электронная система управления всем этим, являющаяся мозгом автомобильной безопасности.
Система SRS, как и любой другой сложный автомобильный узел, может выйти из строя из-за поломки определенной детали или потери надежности взаимосвязи между элементами. У вас случилось именно это, если на приборной панели загорелась лампочка подушек безопасности, индикатор которой различается в разных моделях автомобилей.
Почему загорается индикатор Airbag на панели приборов?
Если загорается лампа подушек безопасности, это означает, что где-то произошел сбой, причем проблема может касаться не только самых подушек, но и любого другого элемента бортовой системы безопасности.
Если поломок нет, при включении зажигания лампа подушек безопасности высвечивается и мигает шесть раз. Если с системой все нормально и она исправна, индикатор самостоятельно заухает после этого до очередного запуска мотора. Если же есть проблемы – остается гореть. Система начинает самостоятельную диагностику, обнаруживает код неисправности и записывает его в память.
После первого тестирование, спустя небольшой промежуток времени система тестирует свои элементы повторно. Если поломка была определена ошибочно или признаки неисправности пропали, диагностический модуль стирает записанный ранее код ошибки, лампа гаснет и машина работает в штатном режиме. Исключением являются случаи с обнаружением критических поломок – их коды система хранит в долговременной памяти и не стирает.
Если у вас горит srs на приборной панели, проблема обязательно присутствует. Современные автопроизводители очень ответственно подходят к организации безопасности водителя и пассажиров, поэтому отвечающие за это устройства считаются самыми надежными и безотказными элементами практически любой машины. То есть, если горит airbag, нужно не размышлять о возможной неполадке управления безопасностью, а начинать искать проблему, поскольку она присутствует с высочайшей долей вероятности.

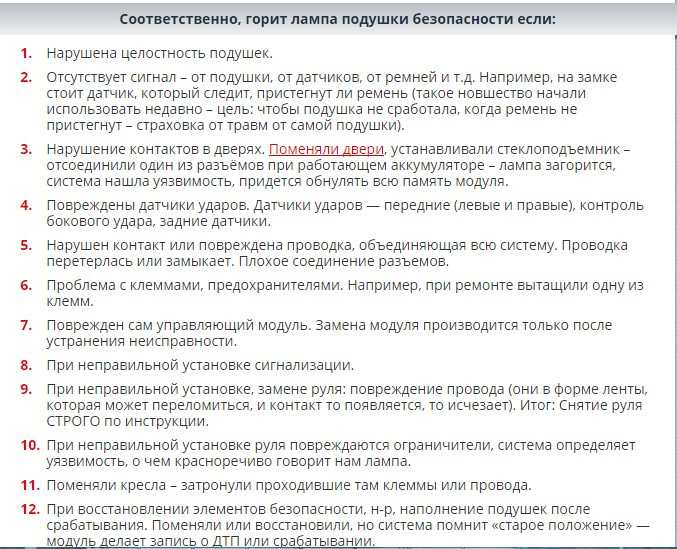

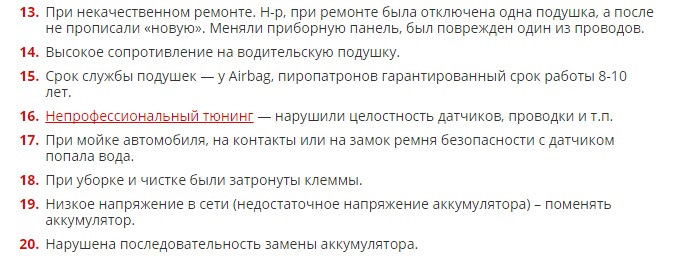

Если у вас горит лампа подушек безопасности, это может означать одну из следующих неполадок:
1. Нарушение целостности любого элемента системы;
2. Прекращение обмена сигналами между элементами системы;
3. Проблемы с контактами в дверях, которые чаще всего случаются после их ремонта или замены; достаточно просто забыть подключить один разъем, и у вас уже постоянно горит srs;
4. Механическое повреждение ударного датчика;
5. Замыкание или повреждение проводки между любыми частями системы безопасности;
6. Неполадки предохранителей, проблемы с прохождением сигналов в местах соединений;
7. Механическое или программное повреждение блока управления системой безопасности;
8. Нарушение целостности системы в результате монтажа элементов сигнализации;
9. Неаккуратная замена кресел – это тоже причина, из-за которой горит лампа подушек безопасности,
поскольку были повреждены проходящие там провода и соединения;
10. Восстановление подушек безопасности после их срабатывания без обнуления памяти управляющего электронного блока;
11. Превышение значения сопротивления на одной из подушек;
12. Критически низкое напряжение в бортовой электросети; если у вас горит airbag именно по этой причине, достаточно просто заменить аккумулятор;
13. Превышение эксплуатационного периода для подушек безопасности или пиропатронов, чаще всего составляющего до десяти лет;
14. Выполненный дилетантами тюнинг, который может привести к нарушению целостности проводки или датчиков;
15. Намокание датчиков из-за мойки автомобиля;
16. Не правильно выполненная замена аккумулятора.
Кроме того, лампа подушек безопасности может загореться из-за неправильной замены руля, поскольку там необходимо помнить и о самой подушке безопасности, и о других расположенных в руле или непосредственной близости от него элементах защитной системы.

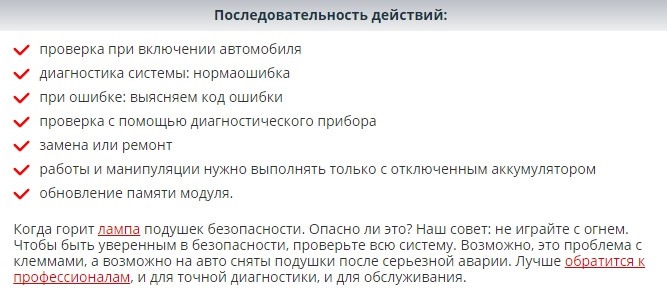

Когда горит srs, нужна строго выверенная последовательность действий:
1. Сначала система работает сама – проверяет свою работоспособность при включении зажигания, при обнаружении ошибки записывает ее код;
2. Далее вступает механик – он считывает код и определяет причину поломки;
3. Система проверяется специализированным диагностическим оборудованием;
4. Выполняются ремонтные операции;
5. Обновляется память блока управления.
Почему загорелась лампочка подушки безопасности airbag
Каждый раз, когда вы заводите автомобиль, находящаяся в нём система SRS сканируется, и данные о её состоянии выводятся на приборную панель. Кратковременным свечением датчика подаётся знак, что подушки безопасности airbag исправны, и готовы оказать вам помощь при необходимости. Но иногда случается так, что индикатор не гаснет по истечению положенных 5-и секунд, и горит дальше. Почему так происходит?
Если лампочка SRS загорелась и не потухает – непрерывно моргает или горит равномерно, значит, определённо в системе безопасности произошёл сбой. Повреждены могут быть не только сами воздушные подушки, но и любые элементы airbag, или же нарушена связь между ними. В любом случае, это нужно срочно выяснять, и устранять ошибку, ведь если подушки безопасности в нужный момент просто не сработают, жизнь находящихся в автомобиле людей окажется под угрозой.
Возможные причины горения индикатора airbag
Лампочка подушки безопасности, расположенная на приборной панели автомобиля, загорается при повороте ключа зажигания. В автомобилях разных марок этот значок может отличаться по внешнему виду: надписи «Airbag» или «SRS», или пиктограммы, изображающей сидящего в кресле человечка. Если система в норме, то индикатор, мигнув не более 6 раз, потухнет.
Если на панели авто лампочка горит даже тогда, когда все остальные датчики уже погасли, для начала попробуйте просто завести автомобиль ещё раз примерно через 1 минуту – возможно, это была ошибка электронного блока управления. Тогда при повторном сканировании он удалит неверный код ошибки, подтвердит, что подушки безопасности находятся в рабочей готовности, и лампочка выключится сама.
Но если даже при повторном перезапуске индикатор подушек безопасности не торопится отключиться, значит, причина вовсе не в ошибке ЭБУ, и её нужно искать глубже.
Самые основные причины, почему на табло горит сигнальная лампочка системы airbag:
Если лампочка со значком подушки безопасности горит у вас на панели по последней причине, всё восстановится, как только влага высохнет. В других случаях для обнаружения и устранения проблемы потребуется тщательная проверка.
Что делать, если горит и не гаснет значок ошибки подушки безопасности
Если дело касается внешних нарушений, а не поломки внутри самой системы безопасности airbag или выхода из строя воздушных подушек, то это можно будет исправить и самому. Но только если вы сумели правильно установить причину, и обладаете нужными навыками:
Но не факт, что в результате таких действий горящая лампочка подушки безопасности гарантировано погаснет: запись об ошибке в системе могла сохраниться, и блок управления airbag будет нуждаться в обнулении, а это доступно только профессионалам.
Если после выполненных вами действий лампочка airbag продолжит гореть, более глубокую проверку всей системы и самих подушек безопасности самостоятельно вы тоже не сможете провести. Для этого нужно специализированное диагностическое оборудование и навыки работы с ним:
При малейшей ошибке, допущенной при работе с тестером или мультиметром, подушка безопасности может сработать и привести к серьёзным травмам. Поэтому, в целях собственной безопасности, будет разумнее изначально не экспериментировать, а сразу, как только на приборной панели вашего авто загорелась лампочка подушки безопасности, отогнать его в автосервис. Там за короткое время найдут причину, по которой горит индикатор, сделают необходимый ремонт с предоставлением гарантии, и вы в своём автомобиле снова будете чувствовать себя в безопасности.
Загорелась лампочка подушки безопасности
Сегодня каждый автомобиль оборудован системой пассивной безопасности SRS (Supplеmеntаl Rеstrаint Systеm) с подушками «Airbag», которые при попадании в аварию срабатывают в автоматическом режиме. SRS расположен в общей цепи под управлением ЭБУ (электронного блока управления). Принцип действия механизма заключается в получении сигнала с фронтальных датчиков и передачи его через блок-контроллер на исполнительные устройства – пиропатрон, газогенератор. Airbag «выстреливает» за долю секунды, предохраняя водителя и пассажиров от ударов о приборную панель, лобовое стекло, руль.
ЭБУ контролирует работу всех компонентов системы, собирая и анализируя данные в микропроцессоре. В случае обнаружения нарушений – отказа датчика, отсутствия питания в цепи, выхода из строя элементов импульсного устройства, на приборной панели загорается лампочка индикатора SRS. Это может быть буквенный символ либо пиктографическое изображение. Зачастую индикация срабатывает ложно при исправных подушках и требует сброса ошибки в ручном режиме.
Почему мигает лампочка подушки безопасности
В исправном состоянии при включении зажигания значок «Airbag» должен загореться и погаснуть. Если контрольная лампа мигает либо не выключается, то это сигнализирует о неисправности.
Основные причины сбоев:
Внимание! Срок службы Airbag составляет 7-14 лет в зависимости от комплектации и модели автомобиля. По истечении срока годности пиропатрон разряжается, газогенератор выходит из строя.
Способы диагностики
Проверять систему пассивной безопасности начинают с перезагрузки программного обеспечения. Для этого требуется перезапустить двигатель, выключив зажигание на 30-40 секунд. Процессор ЭБУ должен сбросить ошибку контрольной лампочки SRS и загрузиться вновь. За этот период происходит самодиагностика всех компонентов – в случае обнаружения системного сбоя программа откорректирует работу индикатора. После нового запуска лампочка должна мигнуть 6-7 раз и погаснуть – это значит, что система в исправном состоянии, ошибка сброшена. Если этого не случилось – то проверяют остальные узлы либо удаляют сбой в ручном режиме.
Поломку гибкого шлейфа на руле и пиропатрон тестируют с помощью мультиметра (тестера) в режиме омметра. Порядок действий:
Далее тестируют каждый участок цепи от исполнительных устройств до фронтальных датчиков, обращая внимание на состояние изоляции, наличие окислов на контактах. На отрезке цепи от диагностического интерфейса шины данных (САN-шина) до приборной панели проверяют также вольтаж – в случае перегорания лампочки индикатора, её меняют на новую.
Замок натяжителя ремня осматривают на наличие повреждений, попадания влаги. Во время сильного дождя при открытии дверей вода часто заливает в салон, что приводит к коротким замыканиям на участке цепи от замка натяжителя до блока SRS.
Определить работоспособность датчиков с помощью тестера не получится – это сложные электронные сенсорные устройства, поломку которых определяют с помощью расшифровки кода ошибки ЭБУ. На устройствах проверяют состояние выводных клемм, замерив сопротивление.
Блоки SRS, контроллер ЭБУ диагностируют с помощью сканера, мультитроникса либо компьютера (ноутбука) с установленным программным обеспечением. Их подключают к разъёму ODB2 под рулевой колонкой через CAN-адаптер. Программа считывает коды ошибок в журнале памяти ЭБУ, определяя неисправный элемент в системе. Расшифровка кодов на разных моделях автомобилей отличается в зависимости от типа силового агрегата.
Нарушения в работе цепи SRS могут быть вызваны неправильно установленным дополнительным оборудованием. Стоит понимать, что система выполнена в отдельном контуре – любые подключения других устройств (например, сигнализации, магнитолы) на участке цепи недопустимы.
Что делать, если загорелась лампочка системы airbag?
Современные автомобили комплектуются рядом систем пассивной безопасности, которые направлены на уменьшение травматизма водителя и пассажиров при ДТП. К таким системам относятся и подушки безопасности. В сочетании с ремнями подушки повышают безопасность автомобиля. Но это это при условии, что подушки безопасности находятся в исправном состоянии.
Как осуществляется диагностика подушек безопасности?
Индикатор системы airbag SRS может постоянно гореть или моргать
Подушки безопасности включают в себя три составляющих :
Эти элементы системы связаны между собой электрической цепью, которая является «слабым звеном».
Чтобы исключить вероятность неправильного срабатывания подушек безопасности, в конструкции предусмотрена функция самодиагностики, которая каждый раз проверяет состояние элементов и в случае обнаружения проблем оповещает об этом водителя. Для этого на приборной панели установлена сигнальная лампа подушек безопасности, которая обозначается надписями «Airbag», «SRS» или специальным значком.
После включения зажигания блок управления (ЭБУ) задействует функцию самодиагностики и на время проверки системы около 7 секунд сигнальная лампа Airbag должна гореть или мигать. Если проверка не обнаружила неисправностей, лампочка гаснет, указывая на то, что система airbag в работоспособном состоянии и сработает в случае ДТП. Если при самодиагностике выявлены проблемы, то блок управления отключает подушки безопасности, чтобы они не сработали ошибочно.
Некоторые причины влияют на результаты первичной самодиагностики (к примеру, сильная просадка напряжения в бортовой цепи при запуске мотора). Блок управления в этом случае просадку воспримет как неисправность электрической цепи подушек безопасности и деактивирует систему. Тогда загорается сигнальная лампа Airbag и в память вносится код ошибки по которому можно выявить, в какой ветке электрической цепи нарушение.
Чтобы избежать отключение из-за «ложной» проблемы, блок управления после первичной диагностики через определенное время проводит еще одну – вторичную. Если во время проведения повторной проверки неисправность не обнаружена (после запуска мотора напряжение восстановилось до нормального значения), то блок управления стирает занесенную в память ошибку и гасит сигнальную лампу. Но когда и вторичная проверка нашла ту же неисправность, сигнальная лампа подушек безопасности будет гореть постоянно. При этом подушки будут деактивированы и не сработают при ДТП.
Почему загорается лампа системы Airbag
Окислились провода подушки безопасности водителя
Переломились контакты шлейфа
В основном, проблема с подушками возникает из-за проводки, соединяющей составные компоненты. Но есть и другие причины, из-за которых система не пройдет нормально диагностику. Лампа Airbag подушек безопасности загорается из-за:
Поскольку проблемы практически всегда возникают с проводкой, то для устранения достаточно восстановить целостность цепи с последующим сбросом ошибки с памяти блока.
Выявление проблемного участка цепи
Диагностика показала неисправность датчика подушки безопасности
Электрическая цепь подушек безопасности разветвленная и найти повреждение – затруднительно, поскольку нужно осматривать все провода. Чтобы упростить поиск неисправности электронный блок и записывает код ошибки по которому определяется ветка, в которой есть нарушение. Но чтобы считать этот код к бортовой сети нужно подключать сканер. Он же потребуется и для очистки памяти ЭБУ после устранения проблемы.
На машинах некоторых производителей система подушек безопасности может сама «подсказать», где возникла неисправность. Причем на одних моделях блок управления сразу подает сигнал о проблеме, а на других сначала нужно перевести систему в диагностический режим.
Сигналом, по которому определяется где неисправность, выступает мигание лампы с определенной частотностью. Посчитав количество вспышек по технической документации к авто можно расшифровать сигнал и узнать где проблема.
На ряде машин сначала подключается диагностический режим путем выполнения определенных манипуляций (включением/выключением замка зажигания, зажатием дверных датчиков закрытия двери и т. д.). Как переводить автомобиль в этот режим тоже можно узнать из тех. документации. Диагностический режим удобен тем, что сбрасывает кода ошибки после ремонта, поэтому можно обойтись без сканера.
На некоторых авто есть альтернативный метод очистки памяти блока управления системой airbag SRS– отключение питания бортовой сети (отсоединение клемм от аккумулятора).
Но эти методы сброса ошибки помогут том случае, если неисправность устранена. Иначе первая же самодиагностика снова обнаружит проблему и сигнальная лампа airbag загорится. Автомобиль можно эксплуатировать в обычном режиме, но на подушки рассчитывать при ДТП уже не стоит, так как они будут отключены.
Видео: Загорелась лампочка подушки безопасности. Ремонт своими руками Ниссан Альмера
Устранение неисправностей системы Airbag
Неисправности проводки устранить легко – проверяются все соединения, устраняются обрывы, зачищаются места контактов. Хуже, если повреждены датчики, исполнительные механизмы или блок управления. Для устранения таких неисправностей элементы меняются, а стоят они недешево.
В случае проблем с исполнительными механизмами (они неисправны, исчерпан ресурс) или датчиками определения наличия пассажира систему можно обмануть, чтобы она нормально прошла самодиагностику, и лампа не горела.
При диагностике блок определяет целостность цепи по сопротивлению, создаваемому датчиком или пиропатроном. Эту особенность и используют некоторые автолюбители. Достаточно от неисправного элемента отсоединить провод и к его концу припаять резистор с нужным сопротивлением. В результате резистор имитирует датчик или исполнительный механизм. Тогда блок управления при самодиагностике «думает», что цепь и составляющие элементы исправны и готовы к работе.
Но стоит понимать, что при ДТП отключенная система airbag SRS не сработает. Поэтому обманки лучше не использовать или применять их непродолжительный срок
Видео: Индикатор подушек безопасности. Как снять ошибку.
Загорелась лампочка AIRBAG
Горит лампочка-индикатор Airbag. Что это означает?
Многие автомобилисты часто задаются вопросом о том, почему мигает лампочка Airbag. Отдельные автолюбители полагают, что мигание индикатора является признаком возникновения неисправности, которая влечет за собой денежные траты на ремонт.
Прежде всего, следует отметить, что сигнал SRS/Airbag показывает состояние работы не только подушек, а всей системы развернутой безопасности. Индикатор, показывающий состояние работы системы SRS/Airbag, расположен, как правило, на приборной панели транспортного средства.
Работа в штатном режиме. Проверка работы системы безопасности выполняется в момент, когда ключ был вставлен и повернут в положение «on». Во время проверки происходит мигание лампочки. В частности, лампа Airbag мигает шесть раз. В том случае, если неисправностей не было выявлено, индикатор, мигнув шесть раз, затухает и больше не мигает до тех пор, пока не будет осуществлен следующий запуск двигателя автомобиля.
Работа при выявлении неполадок. Если в процессе проверки работоспособности системы безопасности выявлены неисправности или ее схемы содержат какие-либо уязвимые места, то лампочка-индикатор не затухает, а продолжает гореть. Модуль системы, выполняющий самодиагностику, осуществляет запись кода неисправности и включение контрольной лампы. Иными словами, лампа Airbag горит в том случае, если имеются какие-либо ошибки в системе безопасности.
Все решилось у меня на месте, под сидухой проходят провода датчиков, которые подвержены постоянному излому и натяжению, я их поправил и датчик аирбег перестал гореть.Поэтому следите за износом проводов по сиденьями)
