В этой статье собраны ответы на наиболее распространенные вопросов об airMAX. Если Вы не нашли ответ на интересующий Вас вопрос, заполните форму обратной связи внизу страницы и наши спациалисты дадут ответ в течение 1-2 рабочих дней.
Что такое приоритет airMAX?
Есть ли польза от использования Rocket5AC PRISM с секторной антенной без PRISM, а затем NanoBeam AC в качестве CPE?
В чем разница между режимом маршрутизатора и SOHO?
Какое максимальное количество клиентов может подключаться к точкам доступа M и AC?
Даже несмотря на то, что оборудование допускает такое большое количество клиентов, это не означает, что Вы должны планировать подключение такого количества клиентов к одной точке доступа. Максимальная емкость точки доступа определяется шириной канала, сигналом и шумом. Данные расчеты основаны на предположении, что не все клиенты одновременно будут использовать точку доступа.
Какие радиостанции поддерживают диапазоны UNII1, UNII2 и UNII3?
Все наши устройства с частотой 5 ГГц поддерживают UNII1, UNII2 и UNII3. Законы и правила вашей страны разрешают или запрещают вам использовать эти диапазоны.
В США эти правила контролируются Федеральной комиссией по связи. В связи с изменениями в законодательстве, разблокировка данных диапазонов производится с помощью кодов разблокировки, поэтому если выбор данных диапазонов не доступен обновите прошивку. Если Вы видите кнопку «Активировать правила UNII», вам необходимо подать заявку на получение кода здесь: FCC Label Request
На что влияет ширина канала и какой канал выбирать?
Что такое airSelect?
Каков наилучший уровень сигнала и минимальный уровень шума?
В чем отличие IsoStation и PrismStation?
И IsoStation, и PrismStation имеют четыре разных варианта антенны.
Дальность действия сигнала составляет до 5+ км для обоих.
Что такое airPRISM?
Низкий CCQ: что это и как увеличить данный показатель?
Что такое улучшенное моделирование передачи?
Расширенное моделирование TX моделирует эффекты ограничений EVM, вызванных чрезмерной мощностью TX.
Где скачать прошивку 7.1RC?
Если у вас есть устройство на прошивке версии 7.0.3, вам нужно будет обновиться до версии 7.1RC перед обновлением до последней стабильной прошивки. Скачать прошивку 7.1-RC Transition.
Поддерживает ли airMAX соединения со стандартным Wi-Fi?
Устройства серии AC совместимы только с устройствами серии airMAX.
Устройства серии M в режиме станции могут подключаться к стандартным точкам доступа. В режиме точки доступа с отключенным протоколом airMAX устройства будут транслировать сигнал, к которому могут подключаться стандартные устройства.
Протокол airMAX можно переключить на самой левой вкладке, отмеченной логотипом Ubiquiti. Эта опция доступна только для устройств серии M в режиме точки доступа.
Обзор airMAX ac, серия устройств airMAX ac
AirMax AC — это обновленная версия фирменного протокола связи, разработанная компанией Ubiquiti специально для своего оборудования. От стандартов WiFi его отличает ряд довольно существенных различий, которые дают технологии AirMax серьезные преимущества при работе с большим количеством абонентов, расположенных на значительном удалении от базовой станции.

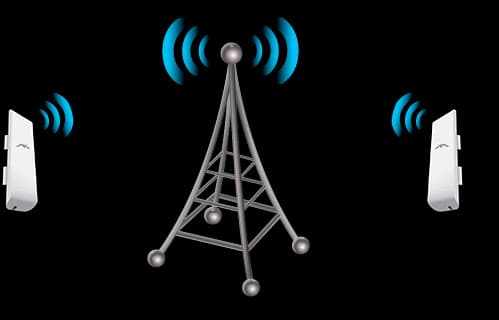

Для того, чтобы понять отличия AirMax и WiFi, рассмотрим разницу технологий на примере работы двух точка доступа, одна из которых использует технологию AirMax, а другая WiFi 802.11.
Абонент точки доступа WiFi перед началом передачи данных проверяет, свободен ли эфир. Если эфир свободен, абонент начинает передачу данных. Другие устройства при этом, в свою очередь, видя, что эфир занят, ожидают своей очереди на отправку данных. Это принцип работы протокола CSMA/CA, который и использует технология WiFi.
Но, в случае большой удаленности абонентов друг от друга, например, при развертывании провайдерских сетей точка-многоточка, возникает проблема, которая заключается в том, что абоненты WiFi, находясь на значительном расстоянии, перестают слышать сигнал друг от друга. В итоге устройства-клиенты начинают трансляцию одновременно и возникают так называемые коллизии — наложение пакетов данных друг на друга и, как следствие, неизбежные ошибки.

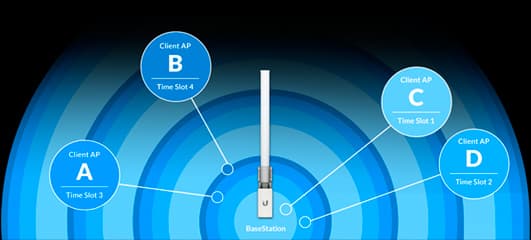

Для решения подобных проблем была разработана технология так называемого TDMA поллинга, которую использует AirMax. Суть технологии заключается в том, что при работе с протоколом AirMax базовая станция сама определяет очередность работы абонентов, выделяя каждому подключенному устройству свой временной слот для передачи данных. Благодаря такой схеме арбитража со стороны базовой станции возникновение коллизий исключается и значительно улучшается качество приема-передачи данных.
Протокол AirMax использует антенную конфигурацию MIMO, благодаря чему достигаются высокие показатели пропускной способности радиоканала. Также достоинством AirMax являются широкие возможности масштабирования сети. Если при работе со стандартами WiFi максимальное число одновременных подключений к точке доступа не должно превышать 20- 25 устройств, AirMax обеспечивает одновременную работу в радиоканале до 120 клиентов.
Оборудование линеек AirMax, выпускаемое Ubiquiti, можно разделить на несколько категорий. Это производительные точки доступа Rocket, универсальные NanoStation или NanoStation Loco и, наконец, радиомосты, например, PowerBeam.
Все устройства AirMax работают под управлением фирменной операционной системы AirOS, которая, обладая широким спектром типичных для любой точки доступа настроек, предоставляет пользователю множество дополнительных утилит, например, встроенный анализатор спектра AirView, позволяющий, просканировав эфир, выбрать наименее загруженный диапазон, что будет полезно при использовании оборудования в условиях большого количества посторонних беспроводных сетей.
Особняком стоит недавно анонсированная серия устройств AirMAX AC, которая ожидается в продаже этой осенью.
По сравнению с существующими устройствами AirMax, оборудование AirMax AC — например, Rocket М5 AC Lite, обладает более высокими скоростями передачи данных и увеличенной мощностью вычислительной части. Максимальная скорость передачи данных при использовании AirMax AC достигает 450 Мбит/с, что значительно больше, чем у предыдущих версий оборудования AirMax.

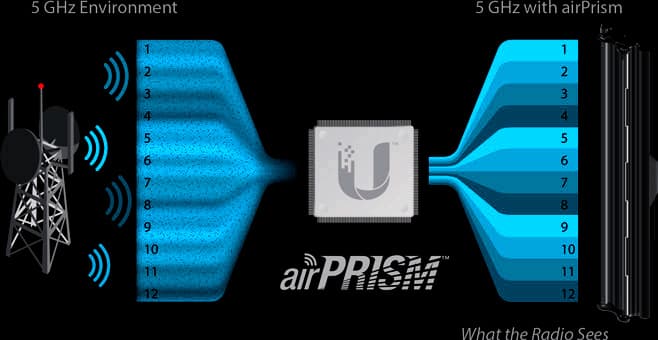

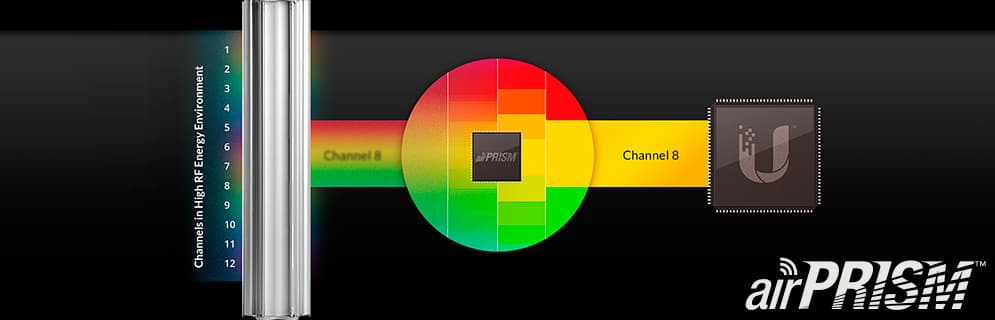

Кроме того, серия AirMax AC оснащена новыми полосовыми фильтрами радиопомех AirPrism, которые способны значительно улучшить качество связи в условиях высокого уровня помех.
Вместе с серией оборудования AirMax AC были анонсированы и новые WiFi антенны, идеально приспособленные для совместной работы с точками доступа Rocket M5 AC, это параболические RocketDish AC и секторные AirMax AC Sector. Не осталось без изменения и программное обеспечение. Серия оборудования AirMax AC работает под управлением новой AirOS v7, которая обладает переработанным интерфейсом и адаптирована для работы с мобильными устройствами.
Ниже рассмотрим типичные области применения разных серий оборудования от Ubiquiti Networks.
Точки доступа Rocket будут прекрасным выбором при необходимости построения базовых станций. Они имеют производительные процессоры, высокую мощность радиомодуля и способны обеспечить работу большого количества пользователей, предоставив им высокоскоростной доступ в сеть. Rocket не имеют встроенных антенн, для совместного использования с ними компания Ubiquiti создала специальную линейку WiFi антенн, в которую входят всенаправленные антенны AirMax Omni, секторные AirMax Sector и направленные антенны RocketDish с параболическими отражателями, способные устанавливать соединения на расстояниях в десятки километров. Выбор той или иной WiFi антенны будет зависеть от конкретного использования точки доступа и расположения абонентов по отношению к ней.
NanoStation — это серия точек доступа с встроенными секторными антеннами, которые могут работать как в качестве небольшой по мощности базовой станции, так и выступать в роли клиентов других сетей или работать в составе радиомостов точка-точка. Такая универсальность делает их очень популярным решением на рынке беспроводного оборудования. Младшая серия Loco ориентирована прежде всего на работу в качестве мощного клиента удаленной базовой станции. При необходимости Loco также могут обеспечивать доступ в сеть ограниченного количества клиентских устройств или работать в составе радиомоста.
И, наконец, радиомосты PowerBeam M — это точки доступа, укомплектованные узконаправленными WiFi антеннами с параболическими отражателями, которые за счет высокого коэффициента усиления сигнала способны устанавливать соединение на расстояниях до 30 и более км в условиях прямой видимости между сторонами моста.
Как мы видим, линейка оборудования, поддерживающая фирменный протокол AirMax / AirMax ac, весьма обширна и включает в себя широкий спектр решений различного уровня, позволяющий подобрать оборудование для любых задач. Точки доступа серий AirMax изготовлены в прочных всепогодных корпусах и могут работать в широком диапазоне плюсовых и минусовых температур, что позволяет спокойно использовать их вне помещений на радиовышках или крышах зданий в любое время года без опасений за работоспособность устройств.
Подводя итог, можно сказать, что точки доступа от компании Ubiquiti, работающие с технологией AirMax, будут прекрасным решением для создания провайдерских базовых станций или производительных радиомостов, позволяя избежать возникновения коллизий и обеспечивая качественную связь на больших расстояниях.
Технические вопросы и дополнительные консультации о беспроводных сетях Ubiquiti.
Нашел ошибку?
Выдели и жми: Ctrl+Enter
Добавь сайт в
закладки: Ctrl+D и Enter
Что такое AirMax в wi-fi устройствах?
Все чаще из уст начинающих операторов беспроводного Интернета, планирующих использовать в своих сетях оборудование фирмы Ubiquti Networks, (к примеру, Nanostation Loco M5, Nanostation M5) раздаются вопросы о том, что такое AirMax. Так как данный протокол является закрытой разработкой, информация о которой может разглашаться лишь внутри компании, то описание деталей и частностей в реализации AirMax практически недоступны. Однако общий принцип работы вполне понятен.
Если вкратце описать технологию AirMax, то это особый внутрифирменный протокол, с помощью которого ведется беспроводная передача данных, разработанный компанией Ubiquti Networks. Многие пользователи заметили, что название нового протокола созвучно с WiMAX, что нельзя назвать случайностью, а скорее, хитрым маркетинговым ходом. Впрочем, к этому стандарту AirMax относится весьма косвенно.
AirMax решает эту проблему, предоставляя каждому абоненту определенный временной слот для передачи/приема данных. В результате отпадает необходимость слушать эфир, исчезают задержки.
Преимущества AirMax
Использование протокола AirMax дает несколько важных преимуществ.
Во-первых, это масштабируемость беспроводной сети. Использование AirMax предотвратит снижение качества канала в условиях одновременного пользования большим количеством клиентов. Если в сети 802.11, реализуемой по технологии Wi-Fi, рекомендуется одновременное подключение не более 20 пользователей, то с помощью технологии AirMax в одно время могут работать сразу до 120 клиентов.
Во-вторых, использование технологии AirMax позволяет максимально уменьшить задержку для передачи голоса и видео. Алгоритмы опроса клиентов сети делают возможным определение тех клиентов, которые передают чувствительные к задержке видео и голос, и наделяют их приоритетом по отношению к остальным.
В-третьих, была достигнута высокая скорость передачи данных. Данное достижение нельзя отнести к заслугам компании, поскольку это стало возможным благодаря применению технологии MIMO, которая дарит возможность увеличения скорости передачи информации на физическом уровне. Уникальной же разработкой Ubiquti Networks стали кроссполяризационные антенны, чьи характеристики максимально приближены к антеннам операторского сегмента, стоимость которых значительно выше непрофессиональных. Данные антенны прошли специальные тесты на совместимость с устройствами Ubiquti Networks, отличающимися поддержкой AirMax. Это сделано с целью оптимизации характеристик радиоканалов.
Устройства, поддерживающие технологию AirMax
Соотвественно, такие линейки как Picostation M5, базовая станция Rocket M5, абонентские устройства Bullet M5 и другие поддерживают данную технологию.
Это не значит, что устройства без поддержки данной технологи вообще не смогут работать в паре с таким оборудованием. Смогут, (к примеру, если отключить использование протокола в настройках), однако все преимущества технологии AirMax будут недоступны.
Инструкция по настройке оборудования Ubiquiti продуктовой линейки AirMax AC
Компания Ubiquiti Networks – один из разработчиков и производителей беспроводного оборудования, предназначенного для провайдеров беспроводных услуг Интернета, бизнеса и частных пользователей. Наиболее современная линейка продуктов – AirMax AC включает в себя решения для создания беспроводных мостов, базовых станций, а также «клиентское» оборудование, поддерживающее новейший стандарт 802.11 ac.
До недавнего времени устройства серии AirMax AC могли работать только совместно с таким же оборудованием. 16 декабря 2016 года вышел официальный релиз прошивки с операционной системой AirOS 8 для устройств AirMax AC и AirOS 6 для устройств AirMax, что дало возможность построения «смешанных» сетей. В данной инструкции будут рассмотрены настройки «прозрачного» беспроводного моста точка-точка, «чистой» сети точка – многоточка AirMax AC и «смешанной» сети. При создании инструкции использовались устройства Nanobeam NBE-5AC-16 и Nanostation 5. Поскольку все продукты Ubiquiti AirMax AC/ AirMax работают под управлением той же операционной системы, настройка любых других устройств данных линеек будет полностью аналогична.
Начальное подключение к устройству и обновление прошивки.
Первоначальное подключение к устройству уже мыло много раз рассмотрено в обзорах и инструкциях. IP адрес устройства с «заводскими» настройками 192.168.1.20, имя пользователя и пароль ubnt/ubnt. Доступ к настройкам осуществляется через любой обозреватель Интернета (IE, Firefox, Chrome, Safari). При первом открытии интерфейса система предложит указать страну использования и подтвердить согласие с условиями лицензионного соглашения. Выбор страны важен, поскольку от этого зависит доступность определенных частотных диапазонов и мощности устройства. Если мощность далее можно будет «разблокировать» в настройках, то частоты – нет без сброса настроек и выбора другой страны. Следует отметить, что страны «North America» и «Puerto Rico» будут заблокированы для выбора для устройств «общемирового» типа, выпущенных после 1 января 2017 года и останутся как единственный выбор для устройств «североамериканского» типа (которые собственно и не должны поставляться на любые рынки за пределами США).
Рисунок 1. Экран настройки при первом подключении к устройству.
Следующий крайне важный шаг – обновление прошивки, поскольку это позволяет использовать новые функции операционной системы AirOS.
Рисунок 2. «Заводская» версия прошивки.
Для обновления прошивки необходимо скачать на компьютер с сайта производителя (http://www.ubnt.com/download/) файл, соответствующий нужному устройству. Тип нужной прошивки можно проверить на главном экране интерфейса или на закладке «System». Для Nanobeam NBE-5AC-16 требуется, например, прошивка WA типа. После этого на закладке «System» в пункте «Upload Firmware» указать путь к скачанному файлу. После загрузки файла на устройство нужно запустить процесс обновления кнопкой «Update». После перезагрузки прошивка будет обновлена. Естественно, обновление прошивки необходимо на всех устройствах сети – и точках доступа и клиентах.
Рисунок 3. Загрузка файла обновления на устройство.
Рисунок 4. Прошивка обновлена.
Сценарий 1. Настройка «прозрачного» беспроводного моста точка-точка.
Беспроводной мост – одно из наиболее востребованных применений устройств AirMax AC. Фактически, в этом сценарии два устройства заменяют физический Ethernet или оптический кабель. В режиме моста одно из устройств работает как точка доступа, второе как клиент. Дальность действия зависит от модели радиомодуля и от ряда «внешних» условий. Nanobeam NBE-5AC-16 могут использоваться на расстоянии до 1-2 километров. Более мощные устройства Powerbeam или Rocket с параболическими антеннами могут обеспечивать связь на расстояниях в десятки километров.
Для выбора нужного режима работы, в закладке Wireless» нужно выбрать «Access Point PtP». Далее, указывается имя сети, выбирается ширина канала, мощность радио модуля и тип шифрования с паролем. Ширина канала оказывает прямое влияние на скорость передачи данных. Чем она выше, тем выше возможная скорость в канале, но меньше дальность связи. Кроме того, использование слишком широких каналом во многих случаях невозможно из за отсутствия доступных частот. Кроме того, чем шире канал, тем выше влияние помех.
Доступные каналы включают 80, 60, 50, 40, 30, 20 и 10 МГц. Важно помнить, что при «автоматической» настройке клиентского устройства, оно может подключаться только к точке доступа с каналами 20/40/80 МГц. Если указана другая ширина канала, на клиентском устройстве необходимо указывать соответствующую величину вручную.
Рисунок 5. Выбор режима работы точки доступа.
Рисунок 6. Настройка параметров беспроводной связи.
Рисунок 7. Выбор ширины канала.
Следующая задача – настроить сетевые параметры. Режим работы сети «Bridge». Для выбора IP адреса для управления самим устройством можно указать автоматическое присвоение адреса по DHCP или статический адрес. Если выбран режим DHCP, важно также указать «отказоустойчивый» IP адрес для конфигурации при отказе DHCP сервера.
Рисунок 8. Настройка сетевых параметров.
Для управления устройствами AirMax AC используется WEB интерфейс или подключение по протоколу SSH. Если устройство находится в «реальной» сети, порты этих сервисов желательно сменить на нестандартные. Включение режима «Device Discovery» позволяет выполнять поиск устройств Ubiquiti в сети. Это может быть удобным при значительном количестве таких устройств, но для единственного моста не требуется.
Рисунок 9. Настройка сервисов и портов управления.
Закладка «System» позволяет изменить параметры администратора. Желательно сменить имя пользователя «по умолчанию». Также на этой закладке производится обновление прошивки, резервное копирование конфигурации, перезагрузка и сброс устройства.
Рисунок 10. Обслуживание устройства.
Рисунок 11. Беспроводные настройки клиентского устройства.
При выборе идентификатора сети (SSID), его можно указать вручную или выбрать из списка доступных сетей.
Рисунок 12. Выбор доступной беспроводной сети из списка.
Если все настройки были сделаны правильно, через несколько секунд точка доступа установит связь с клиентским устройством. На экране суммарной информации и точки доступа и станции будет отображаться информация об устройствах, параметрах настройки и качестве беспроводной связи.
Рисунок 13. Экран суммарной информации (Dashboard).
В нижней части экрана отображаются данные о текущей скорости соединения. Так называемая «диаграмма сигнального созвездия» (Constellation Diagram) позволяет наглядно представить текущее качество соединения. Радиосигнал отображается в виде точечной диаграммы. Количество ячеек зависит от используемой модуляции сигнала – «TX Data Rate» в настройках беспроводной сети (может быть выбрано автоматически или вручную). Доступные модуляции 1x (BPSK), 2x (QPSK), 4x (16QAM), 6x (64QAM) и 8x (256QAM). Чем более плотно точки расположены к центру ячейки, тем лучше качество сигнала. При высоких помехах точки расположены хаотично и далеко от центра ячейки. В этом случае возрастает число ошибок при передаче данных. Если модуляция выбирается автоматически, система выбирает более низкую, что уменьшает число ошибок. Диаграмма на рисунке 14 отображает состояние системы без точного выравнивания и с неоптимальным выбором частоты. Поэтому, диаграмма «размыта» и скорость соединения не достигает максимума.
В состав операционной системы AirOS 8 включен мощный инструмент AirMagic, позволяющий быстро найти источник помех и оптимизировать использование частотного диапазона. Он использует сканер частот AirView (доступен не для всех типов устройств) и позволяет точке доступа в течение продолжительной работы и в режиме реального времени, собирать данные о помехах на частотных каналах, а также получать данные от всех подключенных к ней станций. На частотной диаграмме цветом показан уровень помех. Белый прямоугольник показывает выбранный для использования частотный канал. Перемещая прямоугольник выбора можно установить его в наиболее свободную от помех область спектра. После применения настроек точка доступа будет работать на новой частоте.
Рисунок 15. Инструмент «AirMagic».
Рисунок 16. Выбор частоты в инструменте «AirMagic».
После перевода оборудования на более свободную частоту и точного выравнивания устройств качество связи достигло максимума для текущих условий.
Рисунок 18. Экран суммарной информации (Dashboard). Диаграммы скорости соединения и «сигнального созвездия» (Constellation Diagram) для модуляции 8x (256QAM) 2×2.
После настройки была определена скорость соединения при помощи встроенного инструмента «Speed Test». Измерялась скорость передачи данных в радиоканале между точкой доступа и станцией. Условия работы моста следующие:
· Опыт производился в помещении. Материал стен – металло-пластиковые сэндвич панели.
· Расстояние между точкой доступа и станцией 2 метра. Мощность радиомодулей уменьшена до предела (-4 Дб).
· Режим работы устройств – прозрачный мост.
· В выбранном диапазоне частот нет конкурирующих сетей.
Результаты тестирования могут приниматься только «как есть» для конкретных условий теста. Нет никакой гарантии для получения таких же результатов в других условиях работы моста.
