Простой способ изготовления акустического рассеивателя
Всем привет!
Некоторые рассеиватель еще не совсем верно называют «акустической линзой». Он необходим для того, чтобы звуковая волна, исходящая от обратной стороны диффузора динамика и отраженная от наружной стороны двери, не влияла на сам динамик. Выражается это некоторым «подгуживанием» динамика на определенных частотах (для разных машин, естественно, по разному). Данная информация является не моим опытом, но собранна из многочисленных источников.
Имеются разные формы акустических рассеивателей, самая простая для изготовления — пирамидки.
В этой записи я поделюсь с Вами простым и быстрым способом изготовления рассеивателя.

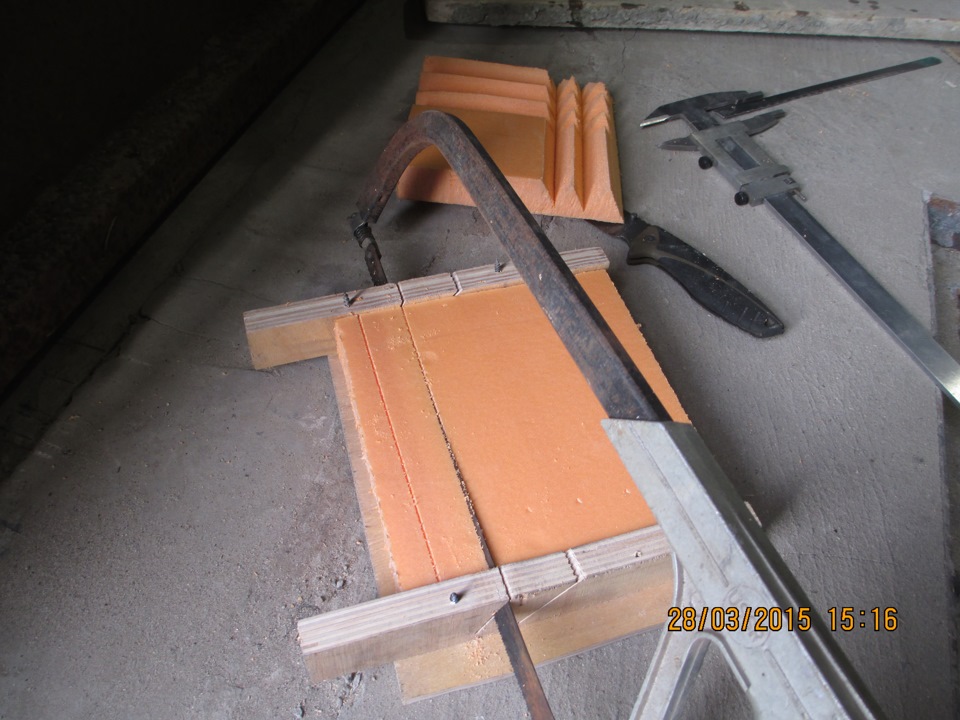

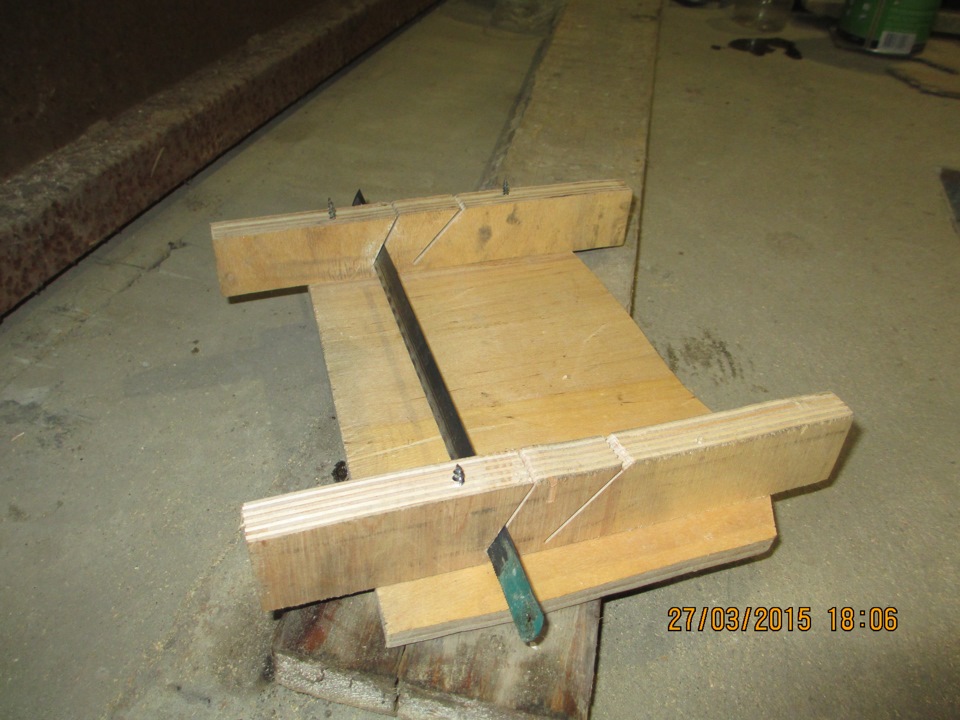

Итак, для этого нужно сделать простую приспособу из фанерок с пропиленными пазами для хода полотна ножовки по металлу.
Я сделал 2 пропила на 60º и 45º. В дальнейшем мне понадобился пропил на 60º.
Здесь главное соблюсти параллельность планок с пропилом и совпадение пазов на обоих планках. Я сделал расстояние между планками 16,5 см по понятным причинам.
В качестве материала для изготовления рассеивателя я взял пеноплекс толщиной 3см

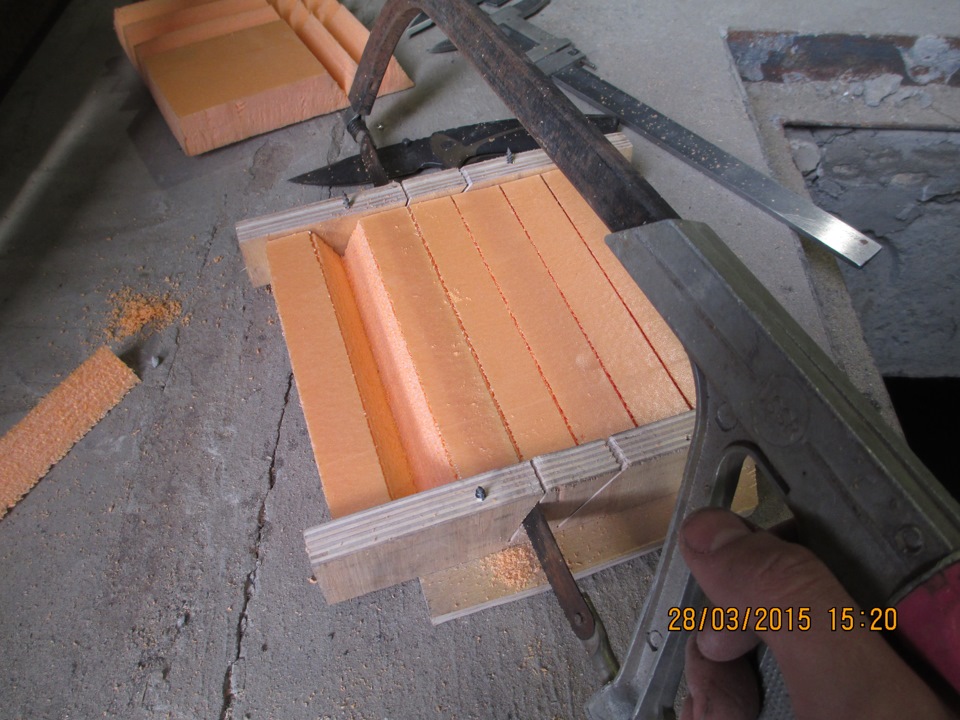

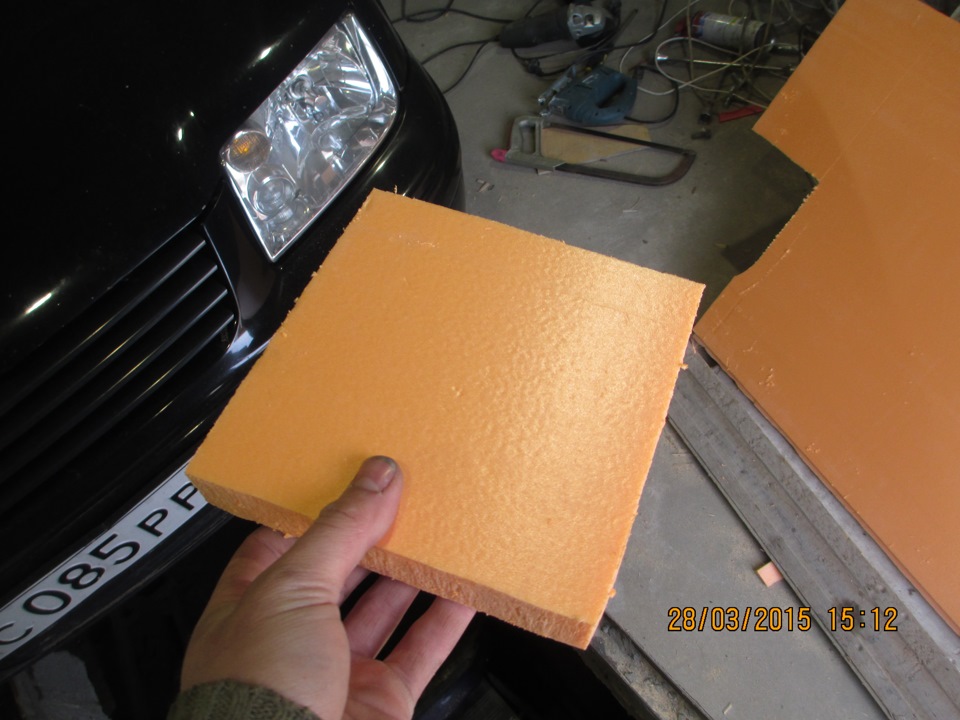

Нарезаем ровными (это важно, чем ровнее, тем легче с ними работать) квадратами с длиной стороны, равной расстоянию между планками.

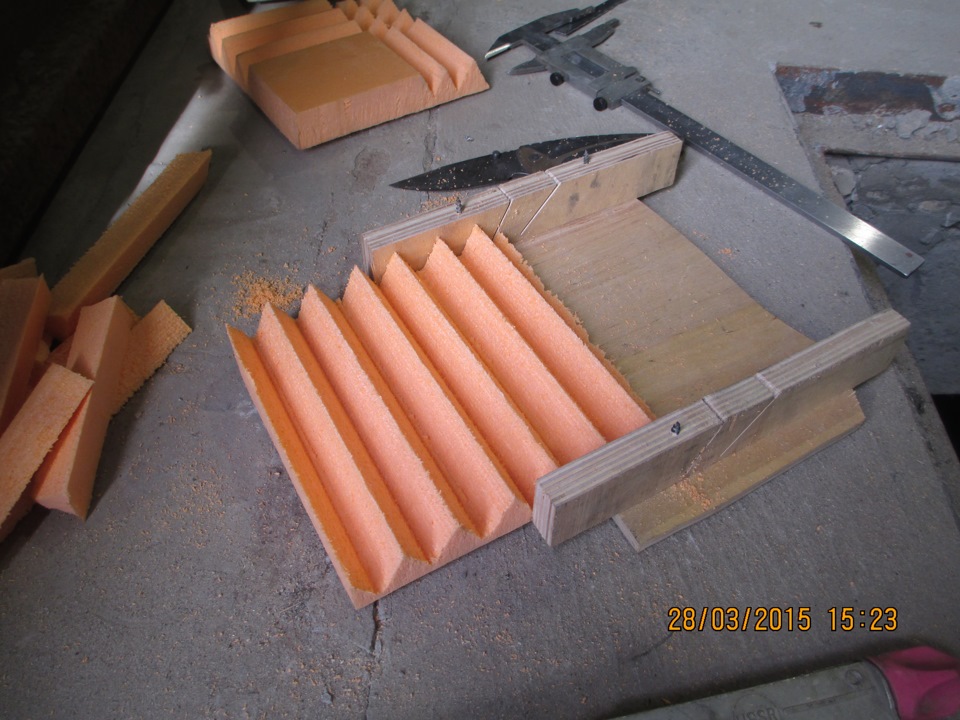

Потом размечаем на квадрате одинаковые расстояния, равные расстоянию между вершинами пирамидок. Это расстояние определяется экспериментальным путем, у меня вышло 22 мм, и нарезаем прорези с помощью соответствующих пазов
Затем, разворачиваем пластину на 180º и также нарезаем пазы…
…чтобы вышло следующее

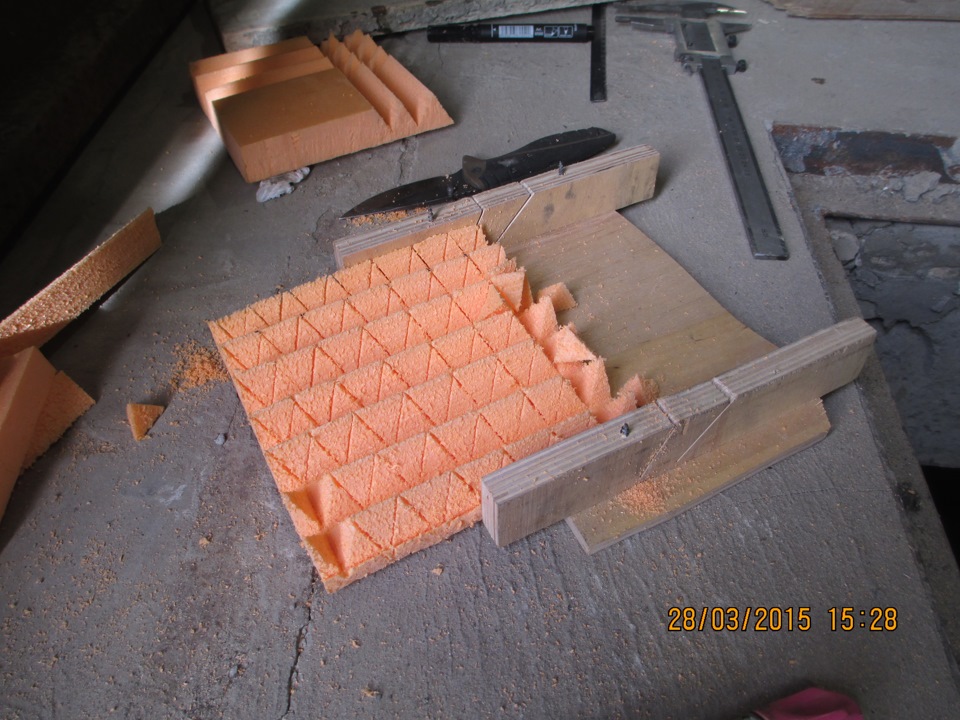

Далее поворот на 90 градусов и повтор операций

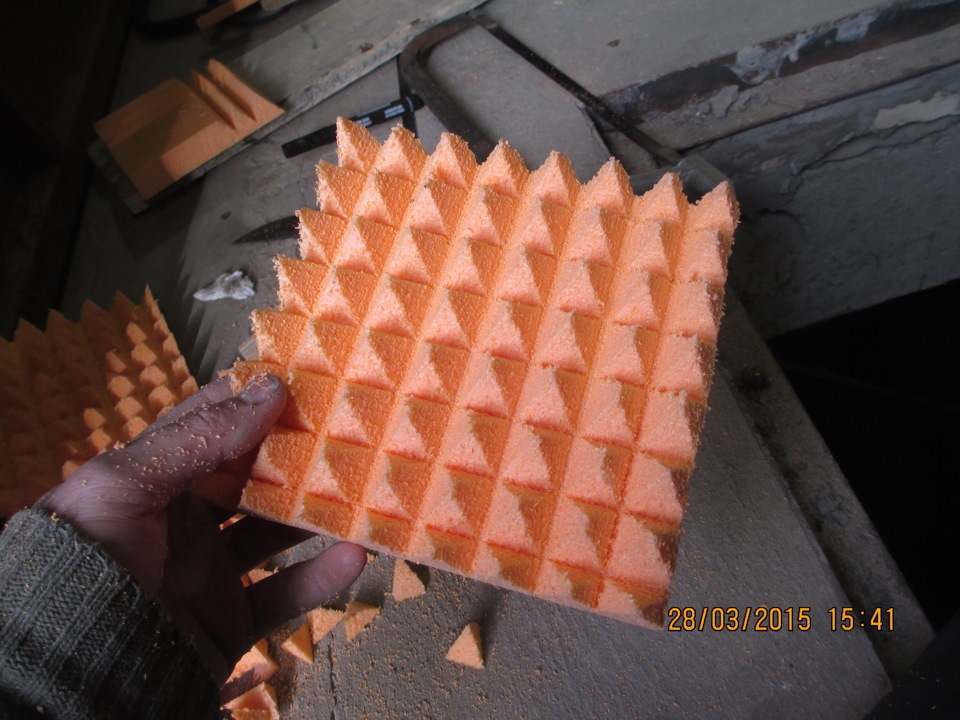

Собственно, и все. Делов на 1 пластину на 5 минут

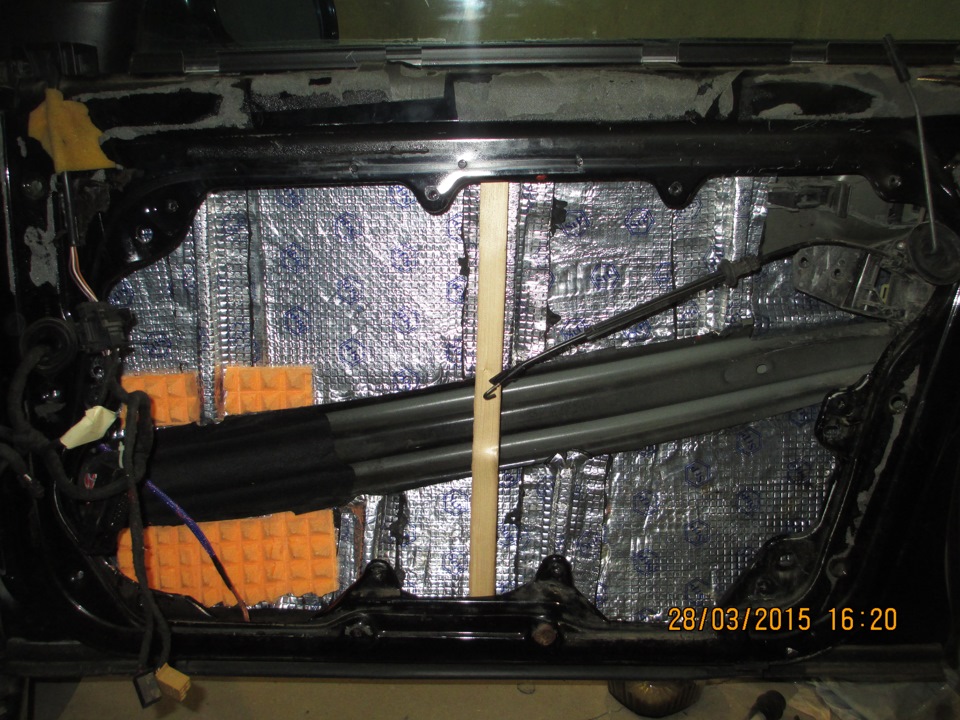

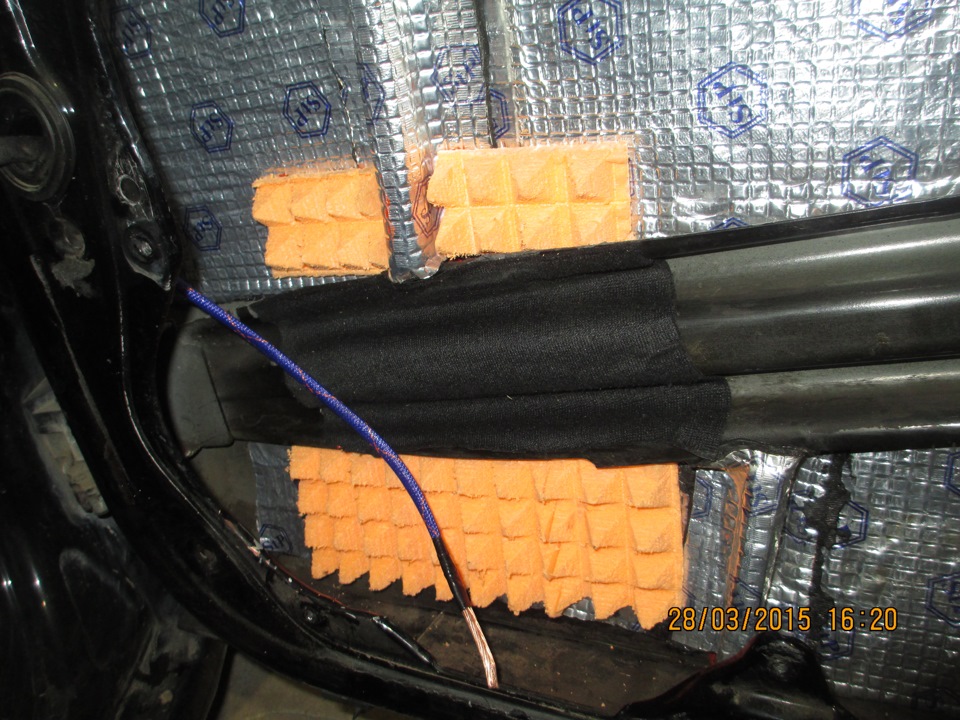

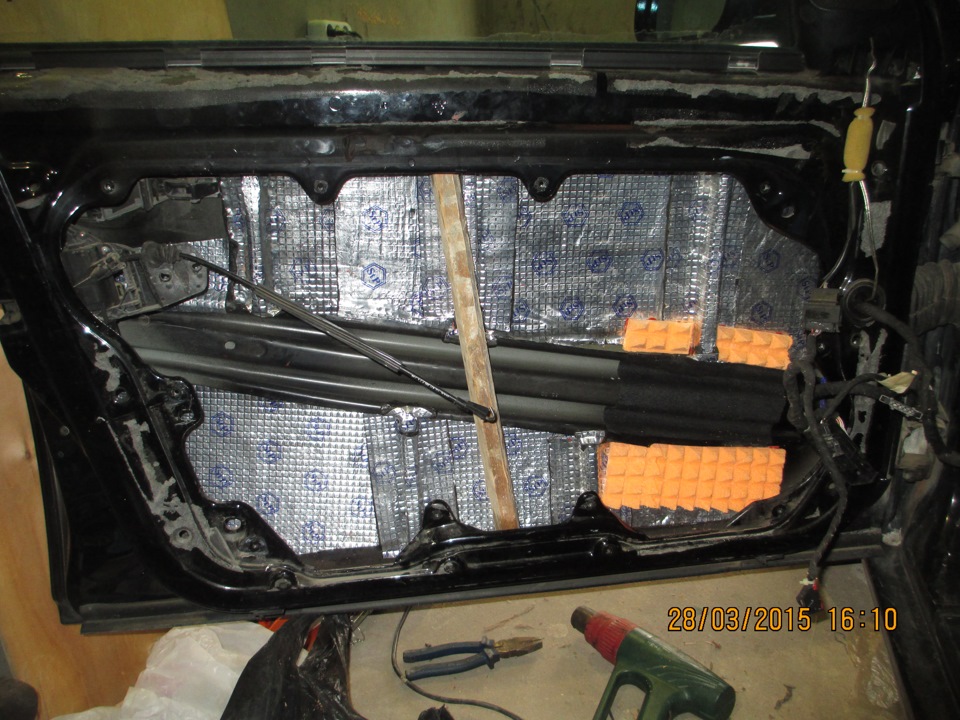

Далее установил это все дело напротив предполагаемого расположения динамиков. Также на герметик
На усилитель двери установить их не получится, поскольку стекло перемещается очень близко к усилителю и там просто нет места. Вместо этого я нанес на место за динамиком маделин, чтобы усилитель также стал обладать небольшим звукорассеивающим эффектом. Предвосхищая вопросы насчет влаги — я приклеил маделин так, чтобы на него не попадала вода, стекающая по стенкам и ребрам.
Ну вот как-то так. На этом работы по аудиоподготовке с наружным металлом двери считаю для своего авто законченными.
Всем мир!
