Альтернатива аккумулятору для авто
Стартерные аккумуляторы «21 века»
О, а я оказывается в этом сообществе состою. А ничего не пишу. Исправляюсь.

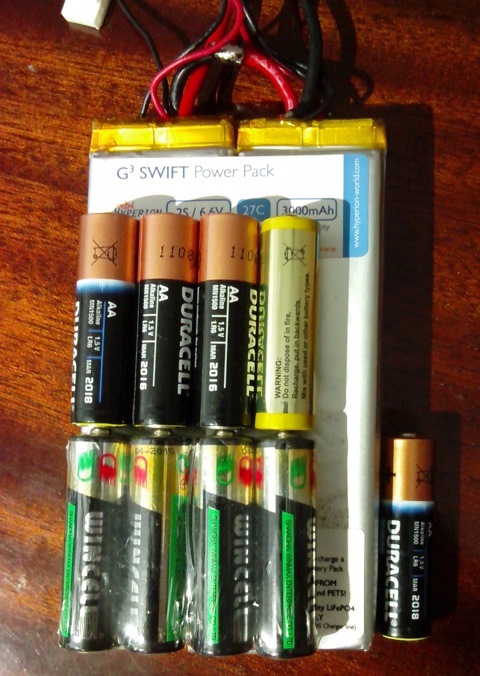

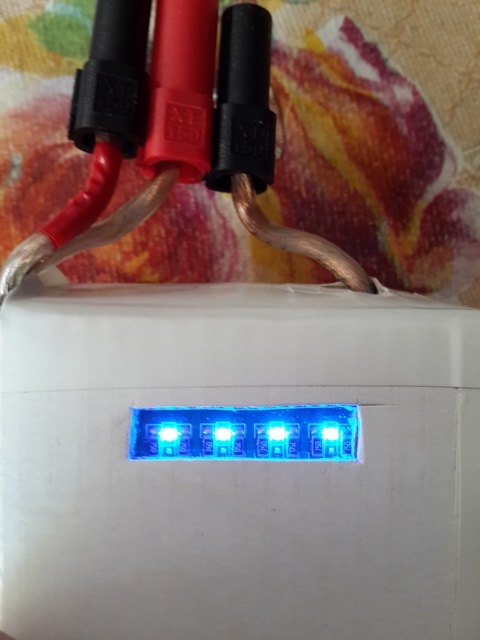

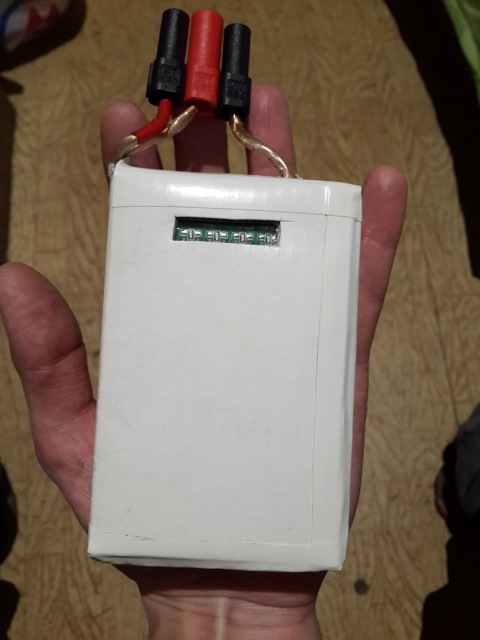

Полтора года назад озадачился поиском альтернативы свинцовым стартерным аккумуляторам.
Элементы покупаю отдельно, платы BMS отдельно, все спаиваю-соединяю…и езжу уже полтора года. И еще несколько человек уже ездит.
Минус 20 кг из машины, а характеристики на порядок лучше.

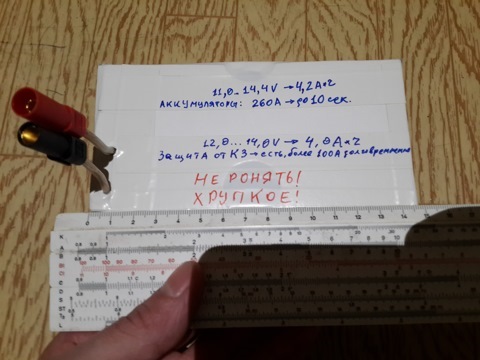

Вообщем стартовый ток у самых маленьких аккумов — 260 ампер. А стартеру, обычно, больше 150 ампер и не надо. В ладошку стартерный аккумулятор умещается. Полная замена большим и тяжелым свинцам.
Кто хочет — добро пожаловать в 21 век!
Как понять, какая именно батарея будет оптимальной?
Ответить на эти вопросы:
1. Сколько жрет сигналка?
2. Есть ли предпусковой подогрев?
3. Часто ли забываешь выключить фары при заглушенном движке?
4. Часто ли и громко ли слушаешь музыку при заглушенном двиге?
5. Другие потребители энергии при ЗАГЛУШЕННОМ двигателе (лебедки, «люстры», …хз что еще мы пихаем в свои машины;) ).
Взять калькулятор и посчитать затрачиваемую емкость.
Чем заменить автомобильный аккумулятор
Недавно один знакомый пришел в гости из деревни. Жаловался на все – власть, цены продуктов питания, цены на топливо, не забыл и про свой автомобильный аккумулятор. А ведь он был прав, автолюбители, которые живут в сельской местности (да и городские тоже) часто сталкиваются с проблемой такого рода.
Не каждый может заменить автомобильный аккумулятор вовремя, а срок службы современных авто аккумуляторов всего 2-3 года и то в лучшем случае, разумеется речь о бюджетных аккумуляторов с ценой 70-100 – запомните эту сумму.
Мы уже давно привыкли, что автомобильный аккумулятор свинцо-кислотный, а это означает, что он тяжелый, едкий и габаритный.
Неужели человечество за 100 лет автомобильной промышленности не придумало ничего получше этого? На самом деле это не так. ЛИТИЙ-ИОННЫЙ или ЛИТИЙ-ПОЛИМЕРНЫЙ аккумулятор – это революционные виды аккумуляторов с довольно большим сроком службы и большой энергоемкости.
Средний вес автомобильного аккумулятора с электролитом (кислотой) составляет в районе 30кг, довольно немало, многие автолюбители с трудом поднимают такую тяжесть, в том случае, когда есть необходимость зарядить аккумулятор от зарядного устройства.
Будем использовать последовательное соединение аккумуляторов, чтобы поднять напряжение, и параллельное – для увеличения емкости.
Для того, чтобы получить напряжение 12 Вольт, нам нужно 4х3,7Вольт – 14,8 Вольт, но в такое напряжение получить почти не реально, поскольку на литиевых банках больше 3,7 Вольт, следовательно итоговое напряжение 4-х банок будет 15-15,2 Вольт, много… 3х3,7Вольт – 11,1 Вольт в идеале и в районе 11,6-12 вольт на практике – то, что нужно! В качестве эталона в наших расчетах будем использовать аккумуляторы 5000 мА/ч.
В итоге 3-я последовательно соединенными аккумуляторами мы получили цельный аккумулятор на 12 Вольт 5 Ампер, но он далек от 60 Амперного, поэтому будем собирать несколько (даже пару десятков) таких сборок и подключим их параллельно.
6 Аккумуляторов (по 3 последовательно, и оба готовых блока параллельно ) – 12 Вольт 10 Ампер
12 Аккумуляторов ( 4 блока параллельно) – 12 Вольт 20 Ампер.
24 Аккумулятора (8 блоков параллельно) 40 ампер – этого хватит, чтобы завести машину.
36 Аккумуляторов – 60 Ампер при напряжении 12 Вольт. Иными словами – получаем полный аналог автомобильного аккумулятора 36-ю li-ion аккумуляторами.
В итоге вопрос возникает – а что выйдет дешевле, надежней, покомпактней?
Ответ скрыт в недрах Китая, точнее в недрах AliExpress, штука такого аккумулятора стоит от 60 до 70 руб, думаю, за 60 вам уступят, если брать много.
В итоге 60 рублей умножаем на 36 (39-40, с запасом пусть будет…) – 2400 рублей, округлим еще раз до 2500 руб, получим …. раза в два дешевле аккумулятор, который может заменить автомобильный. Притом у литий ионных аккумуляторов срок службы гораздо выше (до 5 лет, если правильно заряжать), а размеры и вес …на счет веса – 36х100 граммов (вес отдельно взятого аккумулятора) 3600 грамм или 3,6 килограмм – это в десять раз меньше веса автомобильного аккумулятора, плюс к этому – наш аккумулятор полностью герметичен и не содержит кислоту. Размеры… размеры будут тоже раза в 8-10 раз меньше.
После того, как была написана данная статья, решил полазить и найти некие архивы, неужели люди еще не применяют их. Оказалось, с их помощью собирают электромобили, впихая 70.000-100.000 ватт мощности в тачку, а это очень, очень и еще раз – очень серьезная мощность (подумать только – 100киловатт на литиевых аккумах этого стандарта)
Покопав еще немножко, стало ясно, что такие аккумуляторы для продажи уже есть, но стоят очень дорого, смысла нет покупать, сделать своими руками выходит намного дешевле.
Почему вместо тяжелых свинцовых аккумуляторов мы не используем маленькие и легкие литиевые
Батареи на основе лития сегодня повсюду – они практически вытеснили все остальные типы аккумуляторов. Однако традиционный автомобиль с двигателем внутреннего сгорания упорно сопротивляется «литиевой экспансии», по-прежнему используя для запуска мотора классические свинцово-кислотные батареи, которым, кстати, в этом году исполнилось 160 лет! Почему так происходит?
160 лет назад, благодаря парижскому профессору физики, электротехнику Гастону Планту, появился первый свинцово-кислотный аккумулятор – знакомая каждому в наши дни деталь любого автомобиля. Когда автомобильный век вошел в свои права, «свинец» долгие годы удерживал монополию под капотом, будучи оптимальным типом химического источника тока с величиной, достаточной для вращения стартера ДВС.
Однако литиевые батареи (технологий батарей с катодами на основе соединений лития достаточно много, на мы сейчас не будем углубляться в нюансы и все их поименуем для простоты «литиевыми») превзошли своих свинцовых дедушек, обеспечивая те же параметры емкости и токоотдачи в существенно меньшем весе и объеме. Почему же до сих пор на прилавках магазинов автозапчастей мы не видим литиевых стартерных батарей? Попробуем разобраться!
Для чего вообще нужен аккумулятор в автомобиле?
Этот вопрос может показаться странным – вроде бы тут всё и ежику понятно. Однако значение аккумулятора не всегда было одинаковым…
Возьмем сперва для примера простенький старый автомобиль – типа всем известной «копейки-жигулей». В принципе чтобы поехать на таком авто, 12-вольтовая батарея нужна фактически только для запуска мотора – питания стартера и начального кратковременного питания обмотки возбуждения генератора. После начала устойчивого вращения коленвала стартер выключается, а генератор переходит в режим «самоподхвата» – то есть обмотка возбуждения начинает питаться от того же напряжения, что он сам и вырабатывает. Все энергообеспечение машины, от зажигания до освещения, взял на себя генератор, и аккумулятор больше в процессе не участвует. Если теперь батарею отключить, или даже вообще выкинуть из-под капота, двигатель продолжит стабильную работу и без нее.
При наличии же «кривого стартера» простейшие карбюраторные машины фактически и вовсе могли обходиться без полноценного аккумулятора – для езды было бы достаточно маленькой и маломощной батарейки с напряжением 5-10 вольт, отдающей ток 3-5 ампер и необходимой лишь для того, чтобы кратковременно подать напряжение на обмотку возбуждения генератора во время верчения заводной рукоятки.
Впрочем, подобный пионерский минимализм – езда без аккумулятора – был возможен (да и то с оговорками) лишь на авто с предельно примитивным электрооборудованием без электроники. На машинах, получивших коммутатор в зажигании, транзисторный радиоприемник, и, тем более, на первых инжекторах, аккумулятор после запуска отключать уже стало рискованно. Несмотря на то, что после начала ровной работы мотора батарея по-прежнему выходит из игры, уступая роль источника электричества генератору, на автомобилях с электроникой аккумулятор сохраняет важное значение – фильтрующе-стабилизирующее. Батарея, как огромный конденсатор, помогает током на холостых оборотах, когда отдача генератора слабеет, сглаживает возникающие изредка высоковольтные пики-выбросы напряжения и делает пульсирующий постоянный ток стабильным – «чистым», как говорят электронщики. Для «дубовых» потребителей, типа лампочки или обогрева стекла, это несущественно, но вот для полупроводников – жизненно важно.
Ну а на современных продвинутых авто классом выше среднего значимость аккумулятора и вовсе резко возросла. Тут уже в принципе нереально завестись без батареи с буксира, даже если вдруг попадется модификация машины без АКП. Множество электронных блоков, сидящих на цифровой шине, включаются перед запуском мотора, и еще до начала работы стартера успевают провести мгновенный опрос состояния различных датчиков и систем, дав в итоге одобряющую или запрещающую команду на старт.
В процессе работы мотора многочисленная электроника требует стабильного и чистого питания в бортсети, а после глушения электронные модули продолжают функционировать некоторое время, завершая процессы сохранения разнообразной адаптивной информации. Резкое исчезновение батареи через скидывание клеммы может вогнать электронику продвинутой современной машины в ступор. После возвращения аккумулятора на место (или зарядки разряженного в ноль) двигатель, конечно же, заведется, но наверняка закидает водителя множественными «чеками», некоторые из которых еще и не пропадут сами, а погасятся только с помощью фирменного диагностического софта у официалов…
Существуют ли литиевые стартерные батареи?
Итак, надо признать, что в современном автомобиле на аккумуляторе лежит куда большая ответственность, нежели полвека назад. Но обязательно ли ему, как те же полвека назад, быть таким здоровенным и массивным? Сегодня у многих автовладельцев имеется так называемый «пусковой бустер» или «джамп-стартер» – портативный 12-вольтовый пауэрбанк с литиевой батареей и проводами-«крокодилами», который способен запустить двигатель практически любого автомобиля с напрочь севшим штатным аккумулятором. Эти миниатюрные гаджеты легко заводят не только бензиновые моторы малолитражек, но и многолитровые дизельные двигатели внедорожников и легких грузовиков. Держа такую игрушку в руках, невольно задаешься вопросом: зачем нужны 20 килограмм свинцовой батареи, если вполне достаточно полкило «лития»?
Вопрос, лежащий на поверхности, и вполне закономерный. Польза от замены «свинца» на «литий» была бы очевидна и бесспорна – в автопроме никогда не прекращалась борьба за снижение массы, и любые, даже самые незначительные победы на этом фронте всегда преподносятся производителями как успехи инжиниринга и движение по пути прогресса. Да и чисто практический профит налицо – срок службы «лития» вдвое-втрое должен превышать таковой у «свинца». Но, обойдя все магазины автозапчастей в городе, литиевого аккумулятора вы не найдете… Почему? Их не существует?
Существуют. Однако распространенность настолько невелика, что выпускаются они исключительно самими автомобильными брендами для считанных моделей и не имеют альтернативных аналогов. Имена же машин, на которых устанавливаются литиевые стартерные АКБ, говорят сами за себя, и удивляться отсутствию таких батарей в магазинах не приходится – «литий» крутит стартеры у гражданских моделей McLaren (570S, 650S, MP4-12C), у Porsche Cayman R, 911 GT3, Boxster Spyder, у Mercedes S-klasse W221, W222, CLS-klasse C218 и ряда других, у BMW M3, M4 и тому подобных единичных моделях некоторых иных марок. Серийные штатные литиевые батареи существуют уже около десяти лет, но их по-прежнему весьма немного, и применяются они исключительно в высокотехнологичных премиальных и спортивных машинах.
Особенности конструкции литиевых АКБ и эксплуатации машин с ними
Как правило, корпуса литиевых батарей повторяют геометрию стандартных свинцовых. Идентичны у них и силовые клеммы. Электрические параметры «повседневных» литиевых батарей – те же, что и у свинцовых, подходящих для аналогичных моторов. Например, литиевая батарея Mercedes имеет емкость 78 ампер-часов и максимальный ток холодной прокрутки 550 ампер. Разве что вес существенно ниже – 12 килограммов. Хотя ниже он в лучшем случае вдвое… Не в десять раз, не в пять и даже не в три, как можно было бы ожидать.
«Повседневная» литиевая батарея BMW имеет емкость 69 ампер-часов, ток холодной прокрутки 770 ампер и вес 14 килограммов. А вот «спортивная» литиевая батарея Porsche, способная заменить свинцовый аккумулятор на 60 ампер-часов с пусковым током 480 ампер, имела емкость всего… 18 ампер-часов, но при этом вес 6 килограммов и высоту, как у пачки сигарет!
Впрочем, на некоторых машинах «свинец» можно применять временно и без вмешательства в софт и хард. Например, в руководстве пользователя суперкара McLaren MP4-12C сказано, что в экстренной-преэкстренной ситуации (когда литиевый стартерный аккумулятор полностью неисправен или отсутствует) таки можно временно воспользоваться традиционной свинцово-кислотной батареей. Автомобиль отчасти «сойдет с ума»: станет некорректно работать ряд функций – индикация разряженной батареи, поворотники, парктроники, в качестве меры безопасности не поднимутся до конца стекла дверей и т.п. Однако машина все же заведется и поедет.
А вот тот же Porsche, когда в свое время презентовал свою шестикилограммовую «спортивную» батарею, проявил клиентоориентированность, предложив ее в качестве дополнительной совместимой опции к традиционному свинцово-кислотному аккумулятору. И предупредил пользователей своих автомобилей: легкая батарея оптимальна для теплого времени года, и даже при небольшом минусе на улице ее емкость (и без того крошечная!) заметно упадет. А поскольку батареи взаимозаменяемые, ввиду климатической привередливости лития владельцам спорткаров рекомендовалось повседневно ездить на «свинце», а при визите на гоночный трек временно менять аккумулятор на облегченный для улучшения управляемости и динамики.
Собственно, о холоде… Вот мы и подобрались к едва ли не главной проблеме литиевых стартерных батарей – боязни отрицательных температур и сопутствующей ей боязни глубокого разряда. Безусловно, литиевая химия эволюционирует, современные аккумуляторы существенно расширили температурный диапазон своих предшественников десятилетней давности, но все же свинцу (который, к слову, тоже сильно страдает от морозов) литий до сих пор в хладостойкости уступает.
В электромобилях высоковольтные литиевые батареи имеют принудительный подогрев, но если у тяговой батареи емкостью не менее 30 киловатт-часов есть ресурс для самообогрева, то со стартерной 12-вольтовой батареей такое не прокатит. Риск не завестись зимой в ситуации, когда аналогичное авто со «свинцом» успешно прокрутит свой стартер, у «лития» существенно выше, и поделать с этим ничего пока не удается.
Продолжительные простои на небольшом холодке (а то и в тепле!), кстати, не менее опасны, чем внезапно ударивший сильный мороз. К примеру, владельцы BMW M-линейки с литиевыми аккумуляторами уже жаловались на выход АКБ из строя из-за длительного простоя машины. Батареи уходили в глубокий разряд, электроника в них блокировалась и не реагировала ни на «прикуривание», ни даже на внешние зарядные устройства. С подобным сталкивались даже некоторые американские покупатели новых баварских «Эмок», чьи аккумуляторы успевали умереть, пока заказанная клиентом машина шла 2-3 месяца из Европы к штатовскому дилеру. А тем, кто сам не уследил за уровнем заряда, приходилось покупать новую уже за свой счет…
А если все же… очень хочется?
И тем не менее круг желающих обрести такую батарею существует, и он шире, чем кажется на первый взгляд. Низкий вес и полную герметичность ценят, к примеру, любители бюджетного автоспорта, профессиональные джиперы, готовящие свои машины к суровым соревнованиям, или фанаты спортивного автозвука. А также непоседливые владельцы самых обычных машин, которым просто хочется поставить под капот «что нибудь интересненькое».
На легкие 12-вольтовые автомобильные аккумуляторы имеется хотя и не слишком большой, но вполне стабильный и даже растущий спрос, и он удовлетворяется небольшими кустарными мастерскими. Заказать литиевую стартерную батарею можно с любыми параметрами – как в стандартном аккумуляторном корпусе, так и в любом по размерам заказчика, с полной защитой от перезаряда, глубокого разряда и короткого замыкания или с более дешевой частичной. Изготовители обычно подчеркивают, что электроника их батарей обеспечивает полную совместимость по режимам работы со свинцовыми – достаточно просто заменить аккумуляторы один на другой и все. Не нужно поднимать напряжение генератора, что-то перепрограммировать и т. п.
Литиевая же батарея, пользоваться которой можно так же, как и штатной свинцовой на 55-65 ампер-часов, – это уже около 20-25 ампер-часов емкости и полный комплекс защит, включая защиту по нижнему порогу разряда. Стоить такая будет примерно 25-30 тысяч рублей. На фоне штатных батарей, упомянутых выше, цены весьма скромные, хотя и не всех устроит незаводское происхождение аккумуляторов.
Кстати, нельзя под конец не упомянуть сферу транспорта, куда литиевые стартерные батареи успешно проникли и даже закрепились. Это мототехника – скутеры, мотоциклы, квадроциклы. Для них в продаже доступен относительно широкий (хотя и не сопоставимый пока со свинцом) выбор литиевых аккумуляторов промышленного (а не кустарного!) изготовления, которые при емкости 3-7 ампер-часов более-менее недороги, совершенно безразличны к любого рода тряске и кренам, легки и герметичны. Ну а вопрос холодобоязни решился сам собой – мототехника, за исключением снегоходов, эксплуатируется все же в подавляющем большинстве случаев при плюсовых температурах или в крайнем случае при легком минусе, для батарей нестрашном.
2 Схемы
Принципиальные электросхемы, подключение устройств и распиновка разъёмов
Ионисторы на замену аккумуляторным батареям
При проектировании электронной схемы с внутренним источником питания стоит задуматься о том, будет ли это классический аккумулятор или современный ионистор (другое название – суперконденсатор).
Движущей силой развития современной электроники являются источники энергии, без которых было бы невозможно эффективно миниатюризировать мобильные устройства, компьютеры или всевозможные носимые гаджеты. На первом этапе этой революции классические одноразовые батареи были заменены гораздо более удобными и экономичными АКБ. Но сейчас можно отметить другую тенденцию – суперконденсаторы – восходящая звезда в мире источников питания. Хотя вряд ли эти элементы вытеснят с рынка обычные электрохимические батареи в ближайшие несколько лет, их доля в отрасли с каждым годом будет значительнее.
Аккумуляторы – краткий обзор технологии
Сейчас на рынке электронных компонентов можно найти широкий ассортимент аккумуляторов, различающихся как технологией изготовления, так и размерами, способом монтажа, емкостью, напряжением, выходом по току или сопротивлению, условиям рабочей среды. Часто выбор источника питания для конкретного применения определяется не только основными техническими параметрами, но и соответствующими сертификатами безопасности, которые определяют использование батареи в данном устройстве – медицинские устройства будут здесь прекрасным примером. Далее сводка наиболее важной информации о типах аккумуляторов, которые в настоящее время используются в различных областях электроники.
Аккумуляторы NiCd (никель-кадмиевые) – одно из старых поколений аккумуляторов, обычно встречающиеся в виде ячеек R6 (AA) или R03 (AAA). В настоящее время использование этих батарей прекращается из-за токсичности кадмия и проблем с утилизацией.
NiMH аккумуляторы (никель-металлогидридные) – более эффективны, чем NiCd, и по-прежнему пользуются особой популярностью в сегменте небольших аккумуляторов типоразмеров (R03, R6, R14, R20, а также 6F22). В связи с популяризацией никель-металлгидридных элементов и корпусов и падением цен это решение, оно заменило никель-кадмиевые батареи. Хорошим примером выступают эффективные АКБ Eneloop, часто используемые в профессиональных устройствах (например при питании фотовспышек, требующих высокой емкости и эффективности по току, а также устойчивости к большим колебаниям окружающей температуры). NiMH аккумуляторы также доступны в миниатюрных версиях, а также различных типов корпусов (часто предназначенные для монтажа непосредственно на печатной плате). Во многих коммерческих устройствах можно найти использование небольших перезаряжаемых батарей этого типа в качестве источника питания для поддержания энергозависимой памяти и / или работы часов реального времени (RTC). Это решение имеет преимущество перед использованием литиевыъх батарей (например CR2032), поскольку оно устраняет необходимость периодической замены батареи каждые несколько лет работы устройства.
Аккумуляторы Li-Ion (литий-ионные) – наиболее распространенный сегодня тип аккумуляторов, особенно в мобильных устройствах, ноутбуках, радиоуправляемых моделях, квадрокоптерах, медицинских устройствах, фонариках и многом другом. Батареи этого типа отличаются большой емкостью, высоким выходом по току и высокой плотностью энергии, а также позволяют достаточно быстро перезаряжаться. В отличие от щелочных батарей, литий-ионные источники электроэнергии требуют строго контролируемых рабочих параметров, в частности процесса зарядки – хорошо известны самовоспламенение и взрывы литий-ионных аккумуляторов в результате производственных дефектов или неисправности зарядных устройств.
Аккумуляторы Li-Po (литий-полимерные) – также часто используемые в бытовой электронике (например, в планшетах или фитнес браслетах) и в авиамоделировании. Они более безопасные (хотя и требуют использования как встроенных, так и внешних устройств защиты) и легче, чем литий-ионные батареи, обеспечивают возможность очень быстрой зарядки и бывают разных размеров.
Аккумуляторы LiFePO4 (литий-железо-фосфатные) – еще одна подгруппа аккумуляторов с химической структурой на основе лития, набирающая все большую популярность в требовательных схемах электропитания электромобилей, электроинструментов и накопителей энергии. LiFePO4 обладает довольно высокой плотностью энергии (следовательно емкостью), высокой устойчивостью к суровым условиям эксплуатации (включая глубокий разряд) и длительным сроком службы. При этом у них нет эффекта памяти.
Необслуживаемые батареи – в эту группу входят свинцово-кислотные батареи нового поколения, в которых жидкий электролит (ранее требовавший периодического, ручного пополнения и контроля уровня) был заменен электролитом в виде геля (гелевые батареи) или закрываются в специальных отсеках из стекломата (аккумуляторы AGM). Продукты из этой группы обладают высокой емкостью, но при этом удельная энергия довольно низкая. Даже самые маленькие необслуживаемые батареи во много раз тяжелее, чем литий-ионные или никель-металлгидридные АКБ, аналогичные по емкости и напряжению. Преимуществом AGM и гелевых аккумуляторов является их невысокая цена, возможность работы в любом положении (без риска утечки электролита за пределы аккумуляторного отсека) и простота взаимодействия со схемами бесперебойного питания.
Конструкция и использование ионисторов
Суперконденсаторы по устройству и принципу работы отличаются от классических электролитических конденсаторов, хотя кажутся на них похожими. Основное отличие состоит в том, что суперконденсаторы имеют более сложную форму – их название, электрический двухслойный конденсатор (EDLC), указывает на двухслойную структуру. Облицовка конденсатора отделена от электролита «собственными» диэлектрическими слоями, что делает заменяющую модель такого конденсатора включающей в себя два последовательно соединенных конденсатора. Между облицовками имеется дополнительный слой ионопроницаемого сепаратора, предназначенный для предотвращения случайного замыкания электродов.
Схема суперконденсатора EDLC
Конструктивно похожие на EDLC конденсаторы представляют собой так называемые гибридные конденсаторы, в которых накопление электрического заряда происходит с помощью двух механизмов. Первый из них – типичный для конденсаторов, то есть за счет накопления электростатической энергии. Второй механизм основан на электрохимических явлениях, которые заставляют суперконденсатор вести себя как обычная батарея. Такой гибридный принцип работы делает характеристики заряда и разряда немного более сложными, чем у классических конденсаторов, но поведение суперконденсаторов в реальных схемах будет определяться в основном электростатической составляющей. Это означает почти линейное падение напряжения в зависимости от степени заряда, что является большой трудностью для разработчиков.
Ионисторы и АКБ – сравнение параметров
Принимая решение о выборе суперконденсатора или аккумулятора для проектируемого устройства, надо учитывать ряд ключевых технических параметров.
Скорость зарядки – несомненным преимуществом суперконденсаторов является очень короткое время зарядки, зависящее от емкости и установленного ограничения тока – в случае меньшей емкости обычно не возникает проблем с получением времени зарядки от долей секунды до несколько секунд. Такие диапазоны недостижимы для любых батарей, имеющихся на рынке, в случае которых даже частичная подзарядка требует как минимум нескольких минут.
Плотность энергии – этот параметр, выражаемый в единицах энергии на килограмм массы данного источника (обычно [Втч / кг]) для суперконденсаторов во много раз ниже, чем для любого типа аккумулятора. То есть для накопления того же количества энергии, что и в батарее (например, в литий-ионной), потребуется использование гораздо большего по размерам и более тяжелого суперконденсатора.
Плотность мощности – параметр, выражаемый в единицах мощности на килограмм массы источника [Вт / кг], намного выше для суперконденсаторов, чем для обычных электрохимических батарей. Высокое значение плотности мощности означает, что даже небольшой суперконденсатор способен подавать относительно высокий ток на потребитель – это связано с очень низким сопротивлением ESR. Сравнение различных типов источников тока в плане энергии и удельной мощности показано на рисунке.
Сравнение различных типов источников энергии на плоскости энергии и плотности мощности
Срок службы – суперконденсаторы имеют гораздо более длительный срок службы, чем обычные электролитические конденсаторы – и хотя они также подвергаются неизбежным процессам старения, количество циклов заряда в течение гарантированного срока службы практически неограничено (особенно в небольших моделях EDLC, предназначенных для монтажа на печатной плате). Эти особенности делают суперконденсаторы идеальным выбором там, где частая перезарядка происходит во время нормального рабочего цикла.
Номинальное напряжение – самым большим недостатком суперконденсаторов является низкое рабочее напряжение – в большинстве случаев оно не превышает значения 2,8 – 5,5 В. Это ограничение связано с внутренней структурой – материала и электролита. Если в случае аккумуляторов последовательное соединение отдельных ячеек в блоки является классическим методом увеличения выходного напряжения, то в суперконденсаторах это связано с резким уменьшением эквивалентной емкости, более того – часто требует использования выравнивания напряжений, чтобы предотвратить повреждение одного из них из-за слишком большой разницы в емкостях (что неизбежно при довольно большом производственном допуске).
Цена – современные суперконденсаторы по-прежнему относительно дороги в производстве, а это означает что использование перезаряжаемых или одноразовых батарей может оказаться экономической необходимостью. Стоимость резко возрастает, особенно на миниатюрные конденсаторы для сборки SMD с очень большой емкостью.
Типичная разрядная характеристика суперконденсатора
Характеристики разряда – одним из наиболее важных различий между батареями и конденсаторами является форма их характеристик разряда по напряжению. В случае батарей напряжение медленно падает в течение длительного периода времени до тех пор, пока не будет достигнут определенный критический диапазон, выше которого происходит резкое падение, ведущее к глубокой разрядке – если устройство не отключится раньше. Примеры характерных форм для популярных типов батарей показаны на рисунке. Для суперконденсаторов характеристика разряда изначально нелинейная, потому что падение напряжения на сопротивлении ESR, которое изменяется со временем, накладывается на постепенное изменение напряжения, что вызвано уменьшением количества электрического заряда, накопленного в конденсаторе.
Примеры форм разрядных характеристик для популярных типов аккумуляторов
Суперконденсаторы вместо батареек
Принято считать, что ионисторы являются быстрой и эффективной заменой батарей и аккумуляторов практически в любом устройстве. Но стоит помнить, что из-за всех отличий, а также значительных ограничений этой технологии – прямая замена одного типа источника энергии на другой возможна только при определенных условиях и в строго определенных ситуациях. Ионисторы это не малогабаритные электронные устройства, а целые схемы большой мощности. Хотя в последнее время все чаще слышно о питании даже электромобилей с помощью суперконденсаторов.
Действительно, такое решение кажется очень привлекательным с точки зрения полезности – высокая удельная мощность может успешно использоваться во время разгона, значительно улучшая динамику движения. Замечательная скорость зарядки дарит надежду на то, что электромобиль будущего сможет заряжаться немного дольше, чем просто заправка обычного авто.
Другой пример – накопители энергии, используемые в современных распределенных системах электроэнергии. Подключение потребителей к электросети (которые помимо использования энергии могут и продавать излишки обратно в сеть), а также увеличение количества возобновляемых источников энергии означает, что иногда возникает необходимость хранить неиспользованную энергию низкой нагрузки на сеть. Это решение позволяет использовать его в периоды повышенного спроса, связанного с суточным циклом (например при работе предприятий). С другой стороны, использование накопителей энергии имеет решающее значение из-за включения в сеть энергоемких зарядных станций для электромобилей – обычная электросеть не сможет справиться с импульсным увеличением тока.
Схемы питания на основе суперконденсаторов
В некоторых схемах ценным преимуществом является возможность поддерживать питание процессора и ключевых компонентов, например, после сбоя электросети, чтобы должным образом завершить работу операционной системы, сохранить наиболее важные данные в памяти или восстановить информацию из энергозависимой памяти после того, как питание вернется в норму.
Не всегда необходимо и выгодно запитывать все устройство – обычно достаточно подать напряжение на процессор на короткий период времени вместе с любыми внешними запоминающими устройствами, необходимыми для завершения процедуры управляемого выключения. Из инженерной практики известно, что данные операционной системы хранятся на картах microSD миникомпьютеров (например Raspberry Pi), и повреждаются при внезапном отключении питания в неудачный момент.
В некоторых случаях можно эффективно использовать энергию запасенную в классических электролитических конденсаторах, фильтрующих источник питания. Но если для выполнения процедуры требуется большее количество энергии – стоит обратиться к суперконденсатору, работающему в режиме буферного питания.
Принцип работы системы резервного питания с использованием суперконденсаторов
Принцип работы системы резервного питания с использованием суперконденсаторов показан на рисунке выше. После отключения основного блока питания, последовательно включенные суперконденсаторы отправляют энергию на потребитель через преобразователь. Дополнительные резисторы – за счет снижения эффективности схемы из-за потерь энергии – уравновешивают напряжение, предотвращая поломку одного из конденсаторов.
Такая простая схема, хотя и хорошо известная из инженерной практики по применению свинцово-кислотных аккумуляторов, не будет работать в большинстве реальных проектных ситуаций – основная проблема будет заключаться в сильном импульсе тока, который появляется при зарядке суперконденсатора сразу после включение питания устройства. Поэтому должны быть предусмотрены соответствующие меры по исправлению положения.
Схема для устранения проблемы сильного импульса тока, возникающего при зарядке суперконденсатора
Одно из самых простых практических приложений для устранения этой проблемы показано на рисунке. Резистор R используется для ограничения зарядного тока.
Диод Шоттки защищает схему от обратных токов, благодаря чему зарядка конденсатора возможна только через резистор. Схема адаптирована для питания от источников постоянного напряжения с напряжением, превышающим как минимум на 0,3 В напряжение поддержки, необходимое для правильной работы процессора. Важным требованием является обеспечение высокого сопротивления источника после его выключения, иначе суперконденсатор будет разряжаться непосредственно на источник, что значительно сократит время поддержки.
Универсальное применение схемы резервного питания с использованием суперконденсаторов
Гораздо лучшим и более универсальным решением является схема питания, показанная на рисунке выше. Дополнительный диод Шоттки, подключенный последовательно с резистором R, предотвращает разряд ионистора от основного источника питания или других блоков устройства. Полевой транзистор позволяет программно выбрать источник напряжения – в состоянии проводимости он обеспечивает путь с низким сопротивлением, который соединяет выводы питания процессора с основным источником питания устройства, и отключение (после обнаружения падения напряжения) позволяет начать разрядку суперконденсатора после перевода микроконтроллера в режим пониженного энергопотребления (STOP).
Стоит обратить внимание на то, что большой ошибкой может быть попытка использовать суперконденсатор вместо никель-металлгидридной аккумуляторной батареи для поддержания часов RTC и памяти RAM. Это решение будет работать только в тех устройствах, которые во время нормальной работы постоянно или большую часть времени подключены к другому источнику питания (например часы с питанием от сети). Следует помнить, что суперконденсаторы характеризуются относительно высокими токами саморазряда, а значит время поддержки ионистором RTC или RAM памяти будет во много раз меньше, чем в случае даже небольшой литиевой батареи или никель-металлогидридного АКБ.
Резервный БП с напряжением выше 5 В
Схемы буферного питания, представленные на рисунках, оправданы для маломощных микроконтроллеров и других схем, способных работать при напряжении питания около 1,8 – 3,3 В. При необходимости получить более высокое напряжения (например USB 5 В), можно выбрать один из четырех вариантов:
Выбор преобразователя для ионистора
Давайте подумаем о соответствующем выборе DC / DC преобразователя, который будет работать с суперконденсаторами. Среди всех важных параметров, особое внимание следует уделить трем из них:
Принципиальная схема MCP1640, способной работать при входном напряжении в диапазоне от 0,65 В
Диапазон входного напряжения – предполагая, что целью использования преобразователя является восстановление как можно большего количества энергии хранящейся в суперконденсаторе (а не только для повышения напряжения на короткое время, например, для сохранения данных в энергонезависимой памяти), важен подбор схемы с максимально широким диапазоном напряжений с минимально возможным пусковым напряжением.
На рынке существует множество миниатюрных преобразователей, отвечающих этому требованию – в качестве примера приведем семейство Microchip MCP1640, способные работать при стартовом входном напряжении в диапазоне от 0,65 В. Базовая схема показана на рисунке. Еще одним заслуживающим внимания примером является схема LM2621 – при токе питания 80 мкА она может обеспечивать питание выходного устройства с током до 1 А, что позволяет использовать её в устройствах, требующих большей мощности (в этом случае понадобится суперконденсатор большой емкости или батарея нескольких меньших, соединенных параллельно).
КПД – высокий коэффициент преобразователя позволяет максимально полно использовать относительно небольшое количество энергии, хранящейся в суперконденсаторе. Но стоит иметь в виду, что во многих приложениях – в частности, в сегменте сверхнизкого энергопотребления – значение тока источника питания, потребляемого самим преобразователем, оказывается гораздо более важным, поскольку именно этот параметр становится основной потерь энергии, вносимых преобразователем для схемы с низким энергопотреблением. Например MCP1640 для правильной работы требуется ток всего 19 мкА, поэтому ее можно успешно использовать в маломощных устройствах.
Контроль (линия EN / SHDN) – стоит обратить внимание на возможность отключения инвертора при нормальной работе устройства, что снизит общее энергопотребление и позволит быстрее заряжать суперконденсатор после того как накопленный в нем заряд использован. В настоящее время подавляющее большинство интегрированных контроллеров DC / DC имеют линию включения. Энергосбережение особенно полезно в устройствах, основным источником питания которых являются батареи или аккумулятор – например, контроллер MCP1640 потребляет всего 1 мкА в выключенном состоянии.
Встроенные контроллеры ионисторов
Использование стандартного встроенного контроллера заряда / разряда – хороший выбор для более требовательных приложений с суперконденсаторами. В настоящее время на рынке появляется все больше продуктов этого типа – каждый из них предлагает несколько иной набор функций и параметров, что позволяет адаптировать силовые цепи к конкретным требованиям приложения.
Схема применения контроллера MAX38888, действующего как «реверсивный» преобразователь постоянного тока
Рассмотрим микросхему MAX38888. Это обратимый преобразователь постоянного тока в постоянный, позволяющий просто реализовать функции управления потоком энергии между суперконденсатором и основным источником питания (батареями или аккумулятором). Схема позволяет заряжать суперконденсатор током до 500 мА, а после потери основного источника питания (после извлечения аккумулятора) позволяет запитывать системную часть (шину питания основного устройства) током до 2,5 А. Схема включения контроллера MAX38888 показана на рисунке.
Схема применения микросхемы LTC4041 с двумя суперконденсаторами
Другой пример специализированного контроллера суперконденсатора – микросхема LTC4041. Встроенный активный балансировщик обеспечивает прямое подключение двух последовательных суперконденсаторов к контроллеру. Один и тот же блок понижающего / повышающего преобразователя постоянного тока может работать в двух направлениях, поддерживая как зарядку суперконденсатора, так и разряд на нагрузку.
В схемах требующих более высоких рабочих напряжений, можно использовать расширенный контроллер серии LTC3350. Система обеспечивает последовательное соединение до четырех суперконденсаторов, предлагает функцию активного балансира, двунаправленный понижающий / повышающий преобразователь и ряд уникальных функций, в том числе 14-битный преобразователь АЦП для контроля напряжений, токов, емкости и так далее. Он также оснащен активными ограничителями перенапряжения и двойным транзисторным контроллером с «идеальным диодом» для передачи энергии на суперконденсаторы и обратно без потерь.
Схема применения расширенного контроллера серии LTC3350, разработанного для систем, требующих высоких рабочих напряжений
ON Semiconductor подготовила интересное предложение для разработчиков, работающих над фотовспышками и другими приборами, требующими подачи сильных импульсов тока (до 4 А) на мощные светодиоды. CAT3224 – это специализированный контроллер ионистора, который также предлагает два высокопроизводительных встроенных источника тока и активный балансировщик для подключения двух суперконденсаторов.
Схема на базе микросхемы CAT3224, которая позволяет подавать сильные импульсы тока на мощные светодиоды
Представленное решение является еще одним примером отличного взаимодействия между батареями (в данном случае рекомендуются литий-ионные) и суперконденсаторами.
Взаимодействие суперконденсаторов с АКБ
Обсуждая тему суперконденсаторов и аккумуляторов, заметим еще один важный пример сотрудничества между обоими типами источников энергии. С помощью компаратора, ОУ и LDO стабилизатора, можно построить схему активного напряжения компенсации падения на внутреннее сопротивление основного источника питания (батареи) – пример такой схемы показан на рисунке далее.
Активная компенсация падения напряжения на внутреннем сопротивлении основного источника питания
Конденсаторы заряжаются от источника тока на базе усилителя MAX406, взаимодействующего с шунтирующим резистором R6 (в дифференциальном режиме) и выходным транзистором P1. Компаратор MAX985 постоянно проверяет напряжение на конденсаторах и шине питания устройства, при необходимости открывая транзистор P2, так что суперконденсаторы подключаются параллельно к батарее, поддерживая ее работу и предотвращая переходное падение напряжения при приложении большой нагрузки.
Канал 1 – напряжение аккумулятора, канал 2 – выходное напряжение, канал 3 – напряжение на плюсовом выводе «верхнего» суперконденсатора
Эффекты работы системы показаны на рисунке (канал 1 – напряжение аккумулятора, канал 2 – выходное напряжение, канал 3 – напряжение на плюсовом выводе «верхнего» суперконденсатора).
Подведение итогов и перспективы
В обычной электронике обычно встречаются электрохимические источники энергии: батареи и аккумуляторы. Но стоит помнить, что ионисторы хотя еще не готовы к полной замене обычных источников питания с технологической точки зрения – идеально подходят для их поддержки в устройствах, требующих поддержания питания после сбоя энергии от основного источника, или в качестве дополнительных аккумуляторов, используемых для компенсации падений напряжения нагрузки. Пройдёт ещё несколько лет и ситуацию серьёзно изменится, так как активные разработки ведутся многими фирмами.
