Амбиент подсветка в авто
Подсветка салона Osram LEDambient, светодиоды от Quest + немного Китая…
Мысль о том, чтобы добавить немного «интима» в салон Инсигнии посещала меня периодически с момента покупки автомобиля. Ведь на моем предыдущем авто Ford Kuga 2 такой «интим» шел как одна из опций.
Речь идет про так называемый Ambient Light (окружающий свет) или, говоря проще, фоновая подсветка салона.
На Kuga она выглядит примерно так (красненькая подсветка):

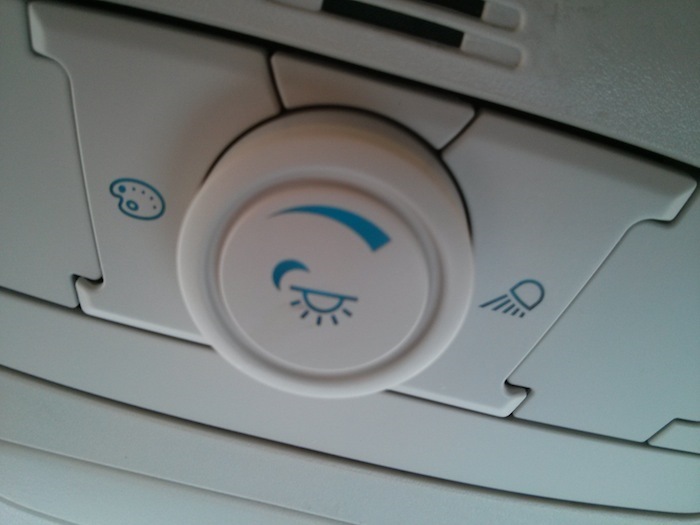

Цвет подсветки можно было выбирать из 5 различный вариантов с помощью переключателя на потолочной консоли. Там же регулировалась и яркость:
Собственно, почти такую же штуку решил сделать и на Инсигнии.
Так как я достаточно ленивый, чтобы все паять самостоятельно, то я нашел уже готовый комплект такой подсветки LEDambient Tuning Lights от известного бренда Osram.

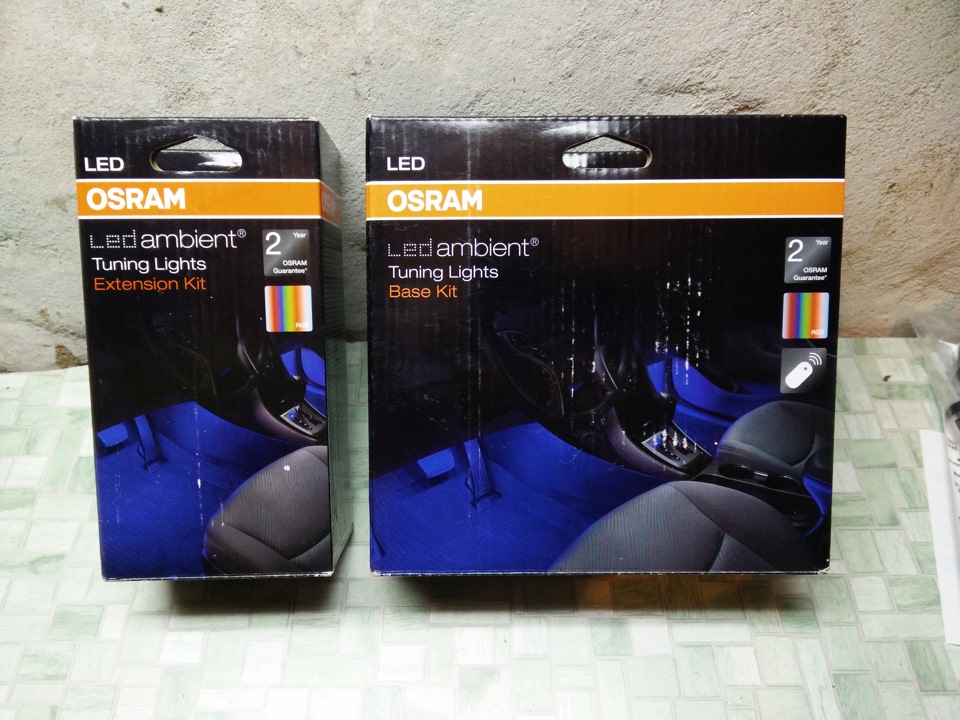

В комплект входит два набора — Base Kit (артикул LEDINT201) и Extension Kit (артикул LEDINT202):

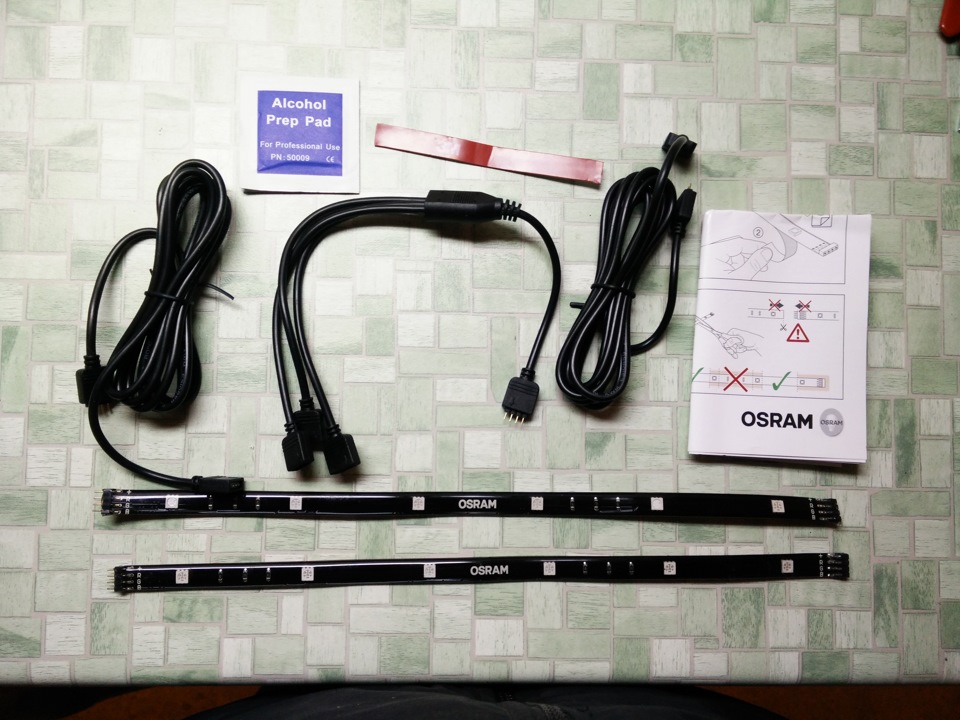

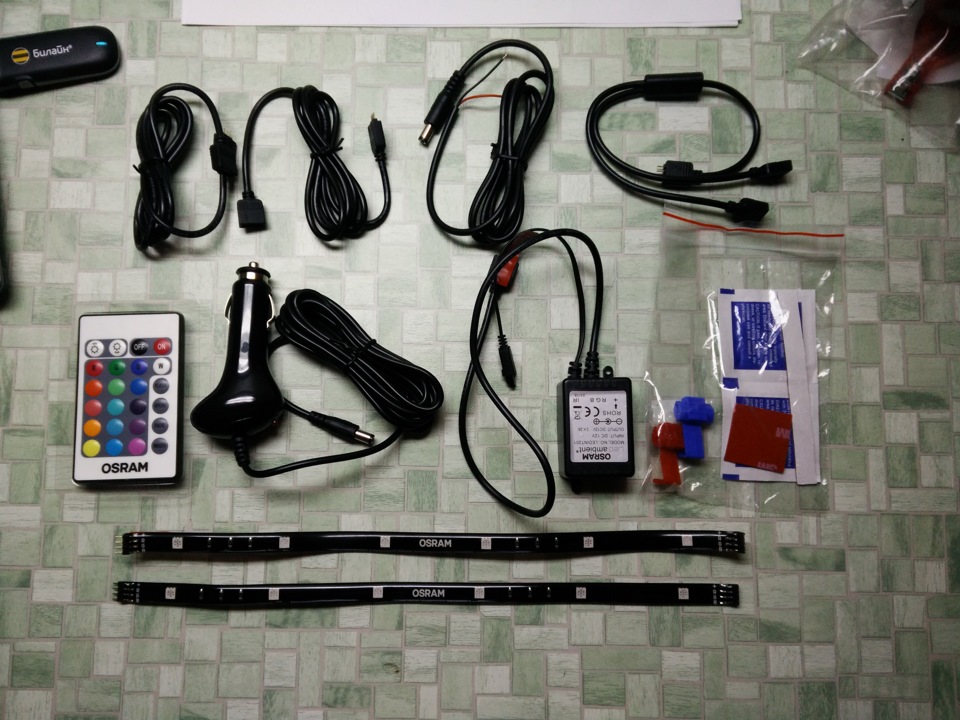

Base Kit — это основной набор. В него входят 2 x 31 см светодиодные ленты со световым потоком 20 люмен (лм), пульт дистанционного управления и ИК-приемник, два кабеля длиной порядка 60-70 см, разветвитель, 12 В адаптер для автомобиля и две салфетки для подготовки поверхности к приклеиванию светодиодных лент:
Extension Kit — это дополнительный набор для подсветки ног пассажиров заднего ряда. В его состав входят 2 x 31см светодиодные ленты со световым потоком 20 лм, два 150 см кабеля, разветвитель и две обезжиривающие салфетки:
Подключается и монтируется все довольно просто.
Сложность только со скрытой прокладкой кабелей и размещением блока питания/управления.

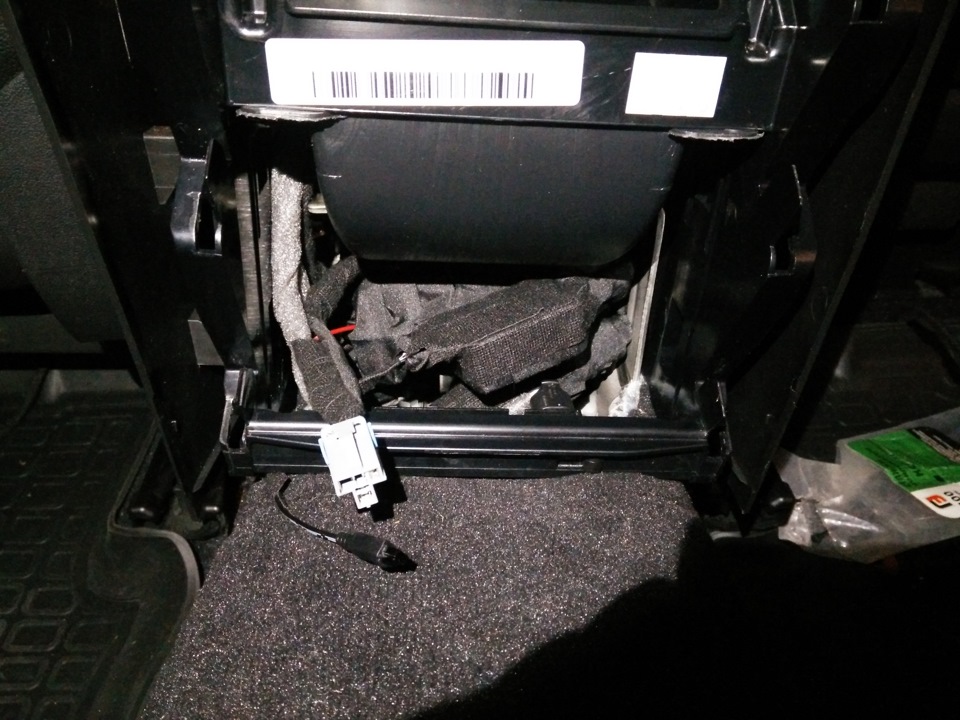

Я решил блок управления разместить в задней части центрального тоннеля, в районе розетки на 12В. Питание взял от той же розетки:

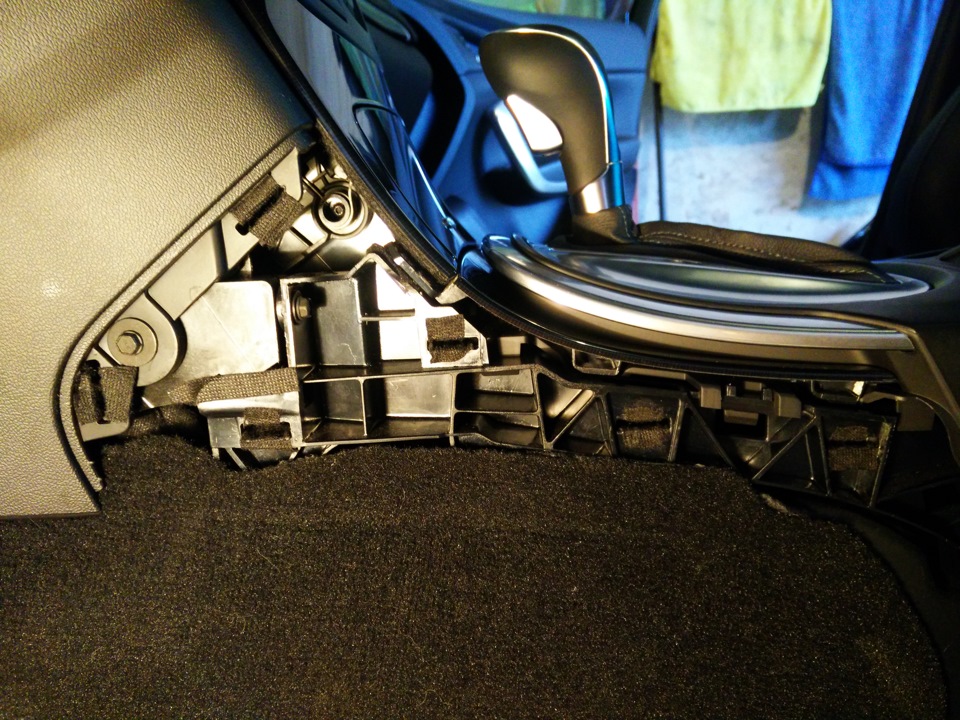

Кабели пробросил по бокам центрального тоннеля. Для этого пришлось снять боковые накладки:
Перед тем, как прокладывать кабели я их обмотал специальной «матерчатой» лентой Certoplast 8510 (брал на AliExpress) для избежания появления «сверчков».
Подсветка позволяет выставлять 16 разных цветов, 16 уровней яркости и пять световых сценариев.
Вот видео ее работы в различных режимах (к сожалению, фокус моей камеры в темноте периодически сбоил):

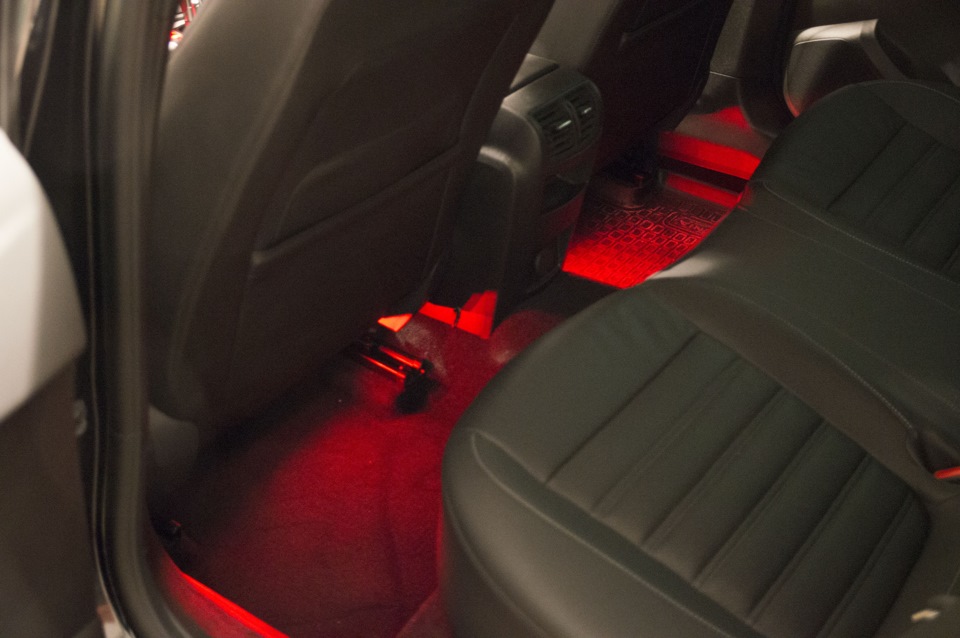

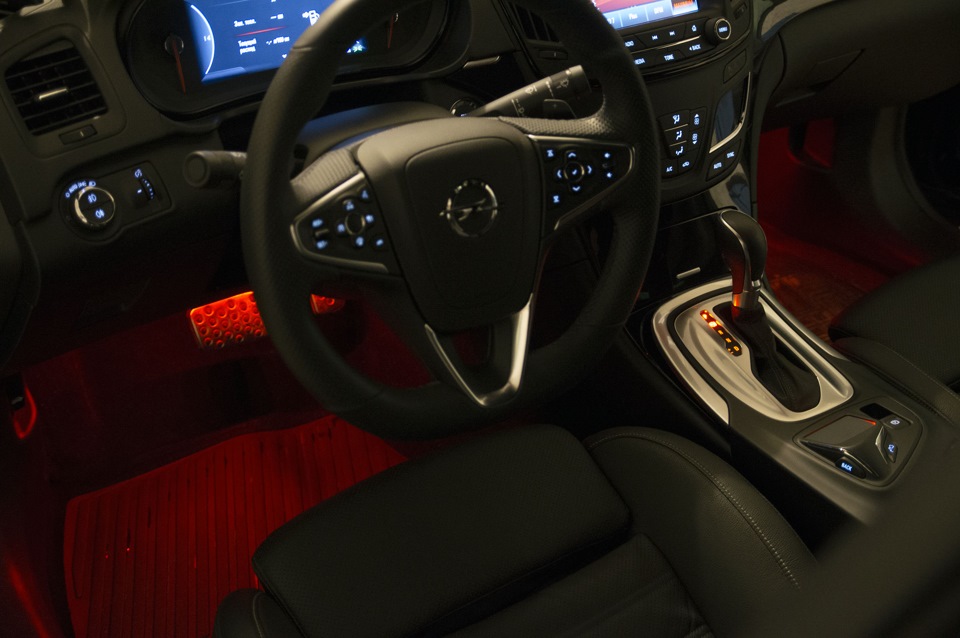

Себе выставил красный, в цвет остальной подсветки автомобиля:
Теперь подсветка автомобиля работает так:
— штатная «белая» подсветка ног и околодверного пространства плавно зажигается и гаснет одновременно с освещением салона (например, при открытии дверей).
— моя «колхозная» красная подсветка ног горит пока включено зажигание и выполняет роль «дежурного» освещения (ambient light). Ее яркость выставлена почти на минимум.
Дополнительно решил подсветить емкость в подлокотнике, подстаканники, пепельницу и ящичек слева от рулевой колонки.

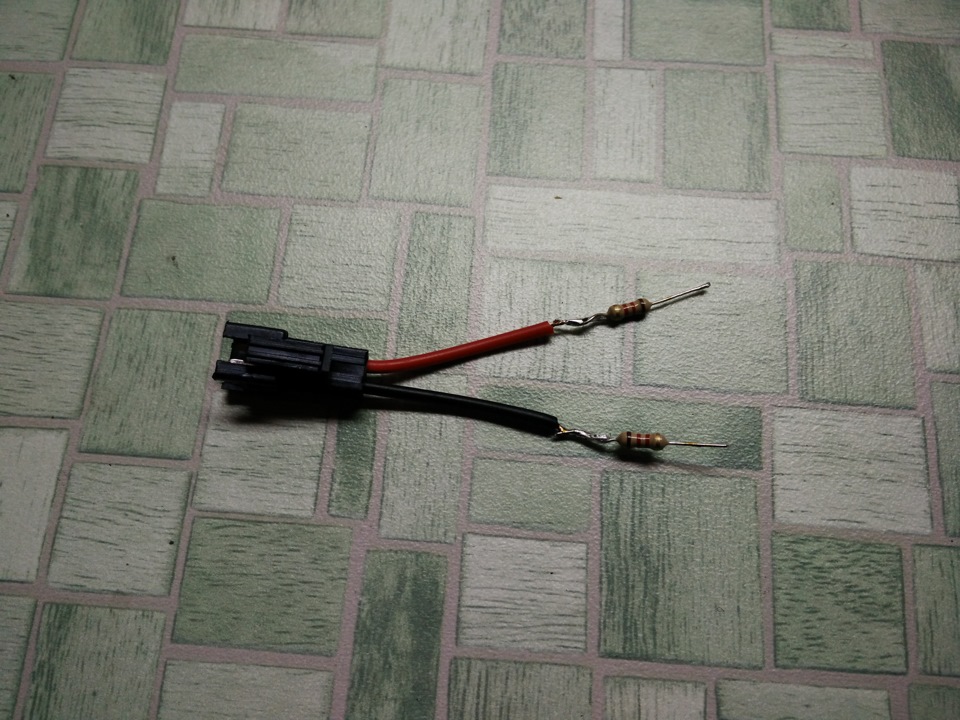

Дополнительно на выход блока питания (5В) подпаял сопротивления на 0.5кОм:
Припаял к диодам разъемы, сделал разветвитель «1 на 4″… Все обмотал лентой Certoplast.

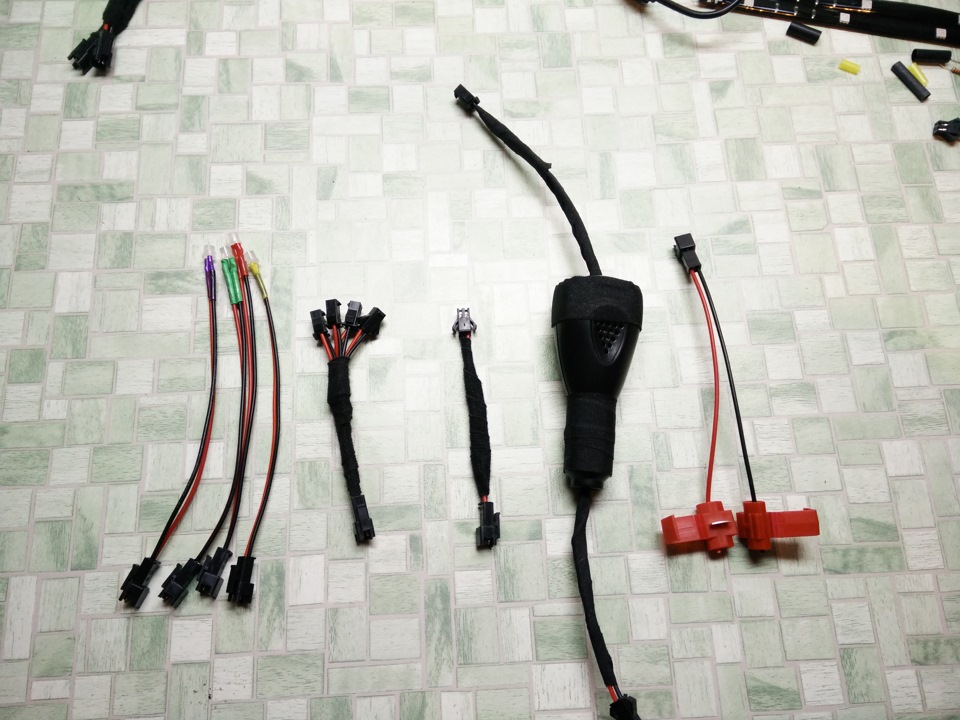

Получился вот такой готовый к установке набор:
Для разводки и установки подсветки пришлось частично разобрать центральный тоннель…

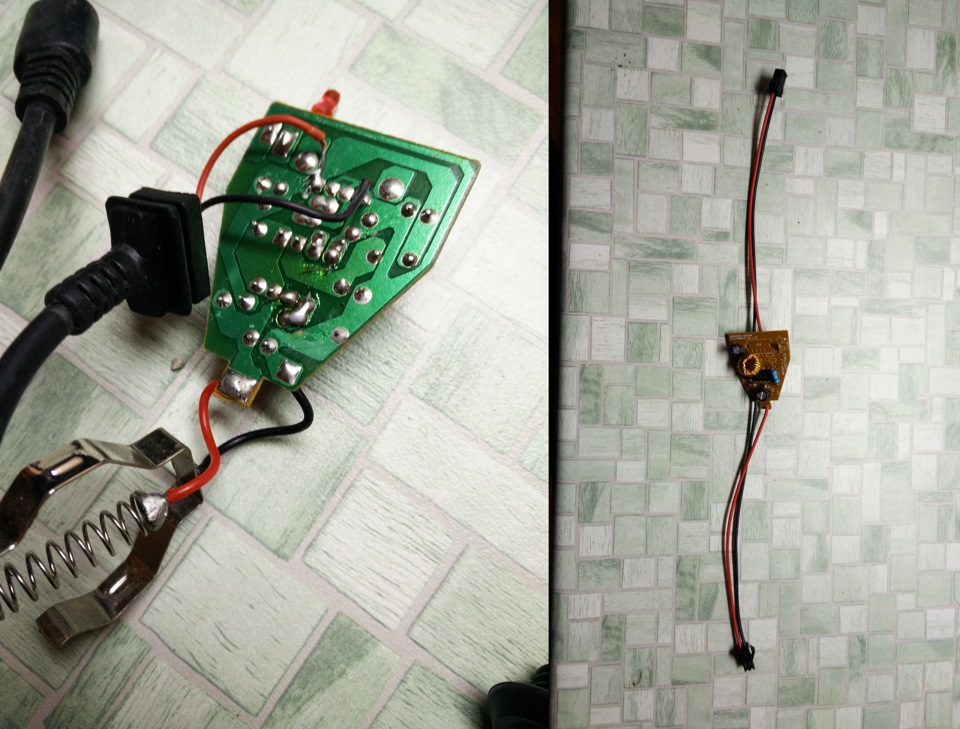

Блок питания разместит там же, где и блок управления подсветкой Osram — в центральном тоннеле (места там много).

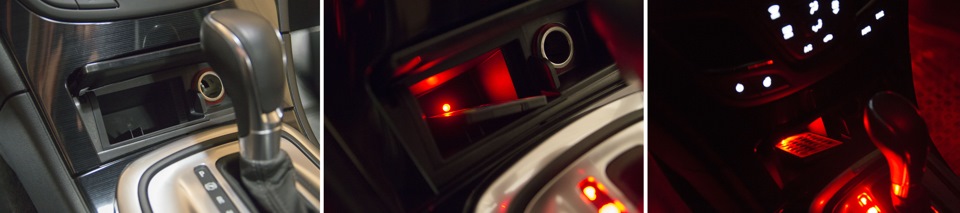

Результат такой:

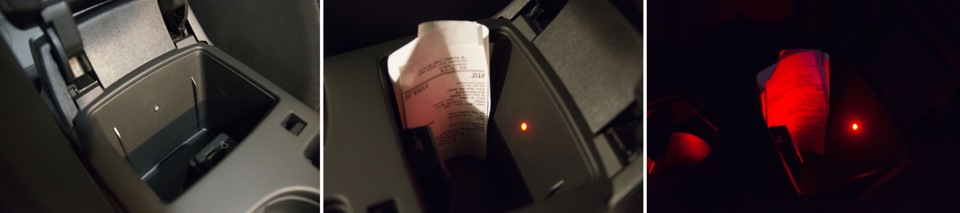

Емкость в подлокотнике:

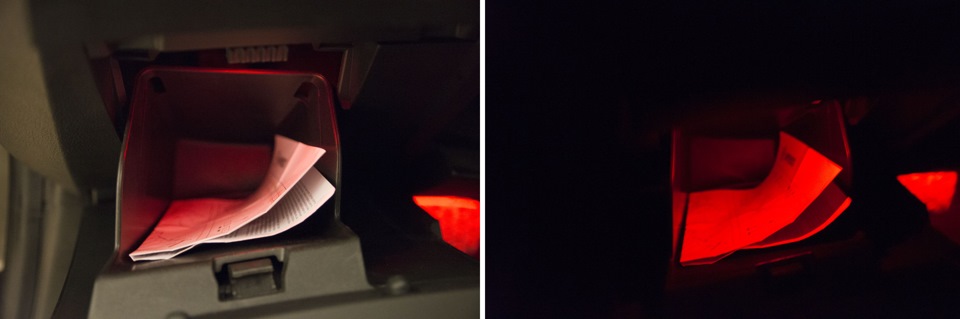

Ящичек слева от рулевой колонки (светодиод установлен за защелкой):
Где-то полгода назад я менял штатные лампочки накаливания на светодиоды, купленные на AliExpress — LED в салон
Однако где-то через 4-5 месяцев часть из них перегорела. К тому же оттенок подсветки ног, дверей и потолочного освещения салона довольно прилично отличался. Вообще, при выборе диодов на AliExpress по фото сложно понять как они реально светят, какая у них цветовая температура.
Таким образом еще летом были заказаны и установлены диоды от Дмитрия aka «Quest».
Для их установки требуется снятие отражателя плафона (при такой конструкции диодов он и не нужен).

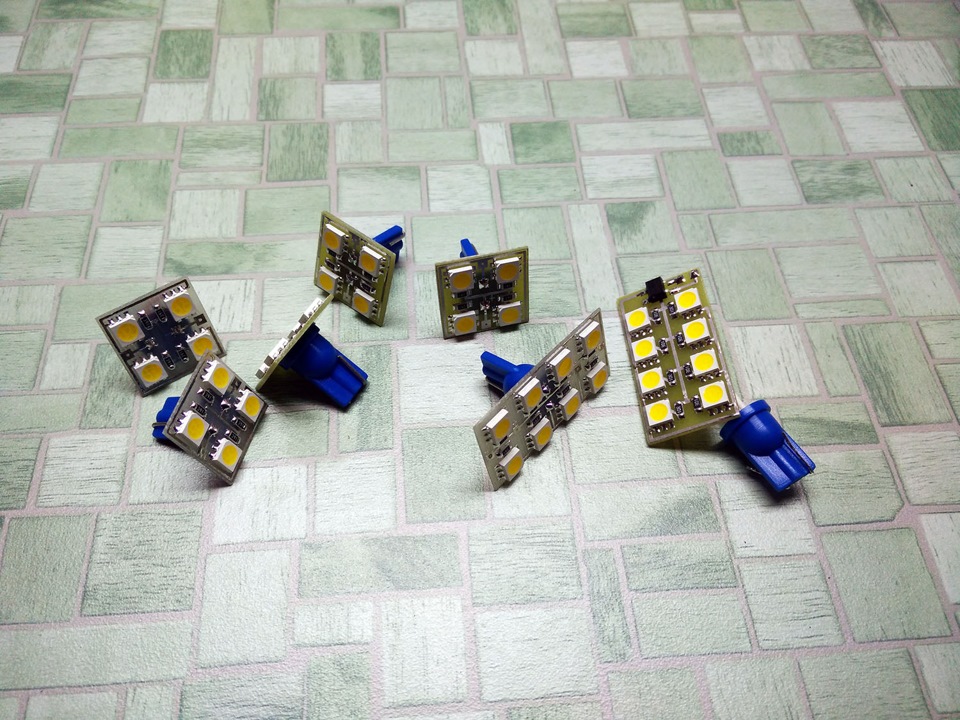

Так же был приобретен набор диодов для штатной подсветки ног, дверей, багажника.
Но тут есть один нюанс и заключается он в том, что в присланном наборе были цоколи W5W, а мне были нужны C5W… По словам Дмитрия, таких цоколей у него не было.

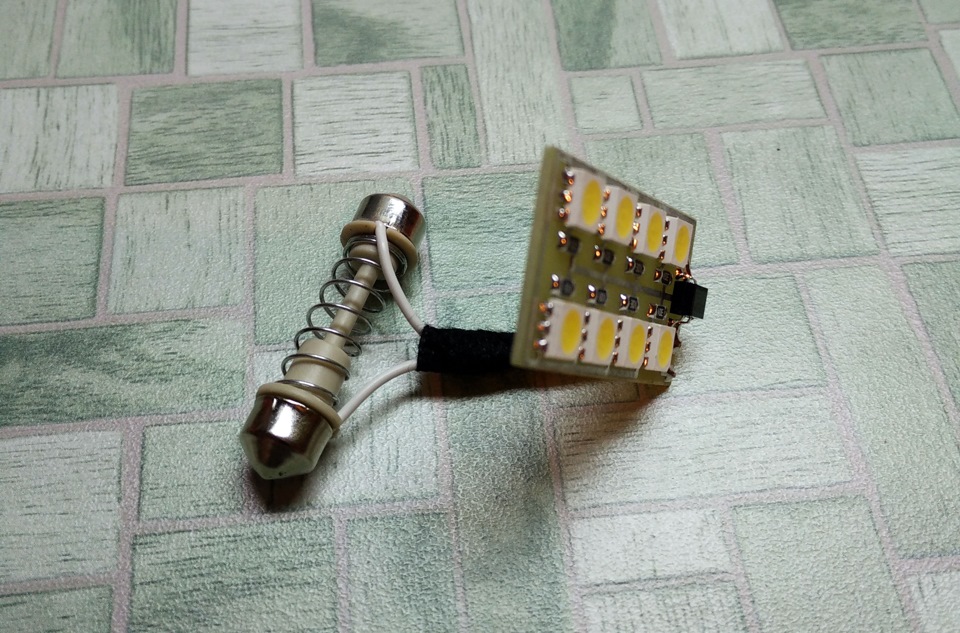

Соответственно, для их установки мне пришлось приобрести на AliExpress набор дешевых диодов ради вот таких переходников с пружинками:
Но это мелочь и я считаю, что результат стоит того.
Цветовая температура его диодов в районе 4300-4500, т.е. это очень мягкий белый цвет.
Для сравнения — в потолке стоят уже новые диоды (мягкий белый), а в подсветке ног стояли китайские (отдавали синевой):
Ambient Lighting (амбиентная подсветка салона)
Я как и многие владельцы классических BMw (читать — старых колымаг) засматривался-таки на яркий салон новых BMW (читать — корейские обмылки). Чего там стесняться — откровенно завидовал той светодискотеке, что творится в салоне автомобилей серии G.
Естественно сначала противился и невзлюбил «новое веяние маркетинга», а потом все же привык и даже больше! Захотел себе установить такое же.
Поиск подобного на мой несвежий кузов был весьма безуспешным. BMW X1 e84 не так популярен в тюнинге, как оказалось)
Помогли найти следующее:
Если внимательно присмотреться, то можно после эффекта Вау заметить неопрятность и чужеродность этого элемента в салоне. Потому что подсвечивающийся элемент был установлен поверх панелей салона — мне так не хотелось.
Для начала был закуплен материал для реализации задуманного. Это оптоволокно с подсветкой. Я брал на 6 источников света в панелях и на 4 источника в ноги. Питание такой штуки идёт через стандартный разъём в прикуриватель и устанавливается через предохранитель.
Начал с того, что снял подлокотник и установил там «центр» всей подсветки — питание и блок с разводкой подсветки.
Внимательный читать может заметить, что коробки 2, а я описывал только одну систему подсветки. Все правильно: одна коробка для подсветки карт и торпедо, вторая — для подсветки ног.
Кстати, регулирование подсветки работает через Bluetooth приложение на телефоне. RGB цвета на любой цвет и выдумку. Режимов работы около 30: постоянный свет, стробоскоп, мигание, чередование и т д
Потом приступил к тому, что снял карты дверей и закрепил оптоволокно внутри каждой карты дверей.
Ambient light 64 цвета часть 1 ( Основная подсветка салона)
Ambient light все по штатному.
Приветствую друзья, хочу поделиться опытом установки подсветки ambient light 64 цвета, может кому будет полезным данный пост.
На нашем рынке на дорестах очень мало машин с подсветкой, да и там штатно всего 3 цвета.
Загоревшись этой идеей я начал узнавать сколько это дело стоит, позвонил в MBcomand, там мне озвучили за 64 цвета 175000₽( подсветка дверей и консоли).
Начал искать посты на эту тему, их оказалось очень мало и особо не информативные. Решил исправить😀
Нашёл я комплект подсветки на AliExpress, продавец оказался очень дружелюбный и помогал мне на каждом этапе установки, сделал ещё приятную скидку в 30$.
Что приобрёл я у этого продавца👇🏻
В комплекте ещё идёт OBD штука с программированием компа, так как это модель подсветки работает через штатный монитор.
( если кому понадобится он у меня остался и с радостью поделюсь им для программирования машины)
Далее отвечу на вопрос сколько все это стоит. Вышло на самом деле для такого тюнинга не дорого, при условии если вы будете устанавливать сами! 44905 рублей с учетом скидки продавца!
Ну что погнали устанавливать, снимаем 4 двери и желательно несём домой так будет удобнее. ( двери прикручены на 2 саморезах, откручивал Торрексом T30
На дверях нужно заменить планки и для этого надо снять декоративную накладку.
Держиться она на железных клипсах, которые нужно вытолкнул с помощью двух отверток.
Далее мы откусываем крепления старой планки и на ее место ставим новую с подсветкой.
Для того чтоб она крепко держалась, надо воспользоваться паяльником или пистолетным клеем. Ту же самую процедуру проделаем с остальными дверными картами.
Проводка подключается элементарно фишка к фишке!
Двери готовы, приступаем к центральной консоле. Нужно снять серую планку, будьте аккуратны, там нудно отогнуть защелки.
Держится она на двух саморезах T20
Далее вставляем планки в пазы, все крепиться штатно. Будьте аккуратны они очень хрупкие и можно отломать! Втыкаем провода с лампами и готово.
2 вариант который он предложил это обрезать металические штекера и подсоединить провода напрямую, ну вообщем просто соединить.
Далее все штекера мы соединяем друг с другом, там невозможно ошибиться, все подключается фишка к фишки! И начинаем программировать с помощь OBD!
Если вы будете покупать комплект с OBD, то продавец поможет с установкой, если нет то обращайтесь я скину информацию с программированием.
Но к сожалению мне это не помогло, и этот обд я купил зря. Не смогли мы с китайцем подключить, так как в машине у меня совсем не было этой опции, как то так. Помогли мне с программированием в MBcomand за 5000₽ и 15 минут времени.
На всякий случай прикладываю ссылку на какого то американского блогера, который все подробно показывает как что делать. Правда у него немного другой комплект подсветки и управляется через руль, но на это не обращаем внимания.
С подсветкой гораздо уютнее и футуристично😀
Надеюсь был полезен, если остались какие то вопросы, спрашиваем! Кто будет устанавливать и возникнуть проблемы, я смогу вам помочь 😀
Ну и на последние фотки готового варианта.
Подсветка салона Ambient Light
Мне всегда нравилось, когда крутые идеи приживались в дизайне автомобилей. Помню как впервые появились Ангельские Глазки (Angel Eyes) в фарах рестайлинговой пятерки БМВ Е39. Смотрелось настолько необычно и я бы даже сказал футуристично. А потом идею с необычными габаритными огнями взяли на вооружение практически все производители, и это реально круто. Помню как появились первые бегающие (динамические) поворотники в фарах и фонарях и сейчас все серьезные производители ставят их в свои свежие модели. И мне очень приятно, что дизайнерские новинки появляются не только в экстерьере, но и в салоне автомобилей. Ведь в салоне мы проводим большую часть поездки и там должно быть комфортно и уютно. Я сейчас говорю о подсветке салона как на Мерседесе, которая называется Ambient Lightning.
Есть комплектации автомобилей с такой подсветкой (причем не только Mercedes, но и Audi, и BMW, и другие), а есть без нее. Я очень рад, что сейчас можно дополнительно установить такую подсветку салона не только в автомобиль, в который по заводу она могла быть установлена, но практически в любой авто.
Мы предлагаем подсветку салона Ambient Light как рассчитанную под конкретный авто (марка, модель и кузов), так и универсальную. Подсветка Ambient Lightning представляет из себя световой элемент, находящийся в твердом корпусе нужной формы и рассчитаный на установку в штатные места. Это когда подсветка изготовлена под конкретный авто. Именно твердый корпус позволяет сделать светящийся элемент ровным и не волнистым и с равномерным свечением.
Кстати, для Мерседесов дефлекторы воздуховодов меняются на новые с подсветкой.
Чтобы узнать нюансы и стоимость пишите мне на Вотсап или звоните по любому из этих номеров:
+7 (911) 039-21-41 или +7 (921) 947-47-63
Ambient Light HandMade (Часть 1)
Первым делом я приобрёл оптоволокно бокового свечения.
Юбка сторона свечение 3,0 мм Диаметр пластик PMMA волоконно-оптический кабель 5 м/10 м/20 м для декоративного освещения автомобиля
a.aliexpress.com/_BOiUvB
Взял 3 метра. Этого достаточно на 4 двери. Если не косячить.
6 метров сдвоенности провода с сечением 0,5 (можно брать 0,35 сечение 0,5 там в принципе вообще не к чему)
Пару метров термоусадочной трубки.
Изоленту чёрную и чёрную тряпичную.
Резисторы 8 штук на 430ом.
Диоды 8 штук 5500к (дневной белый)

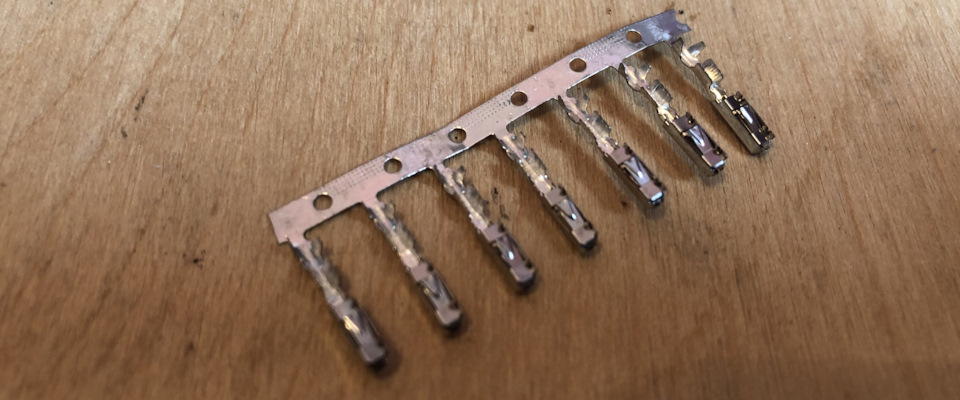

Пины 8 штук
Клипсы на обивку на случай если поломаются (я брал 7 штук) 6Q0 868 243
Многие стремятся к тёплому свечению, я тоже такие пробовал, когда выбирал цвет, брал по паре диодов разного оттенка белого. Тёплый цвет не понравился, как то на бежевой обшивке он слишком сильно отдаёт в желтезну. Вообщем мне не зашло.
На каждую дверь у меня ушло по одному дню, с паяльником я на вы. Паяю редко, но метко. Пилить декор, то ещё испытание и стресс🤣.

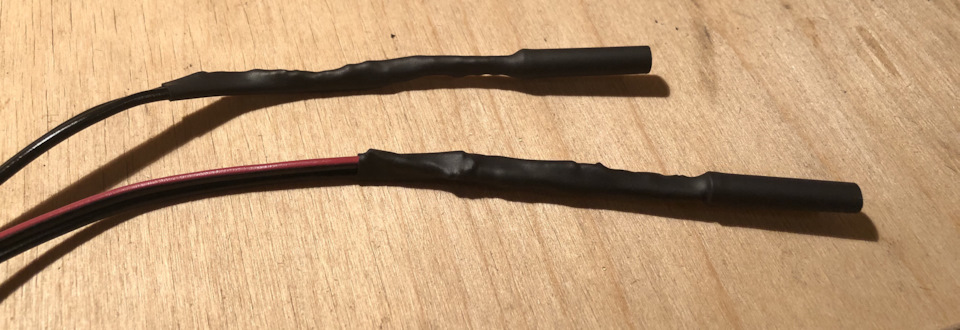

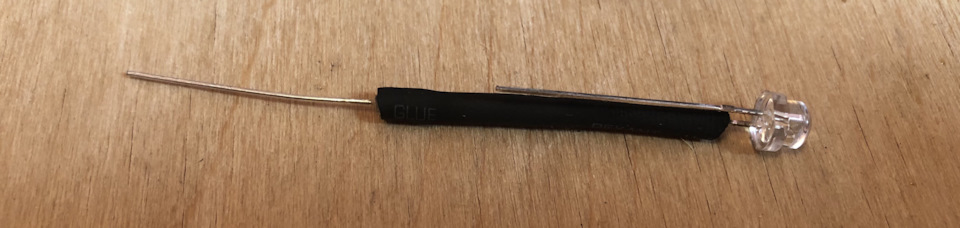

Подготавливаем за ранее диоды и их крепление к будущей установке на оптоволокно. На каждый диод припаиваем резистор на 430ом и примерно по 15см провода. На диод одеваем термоусадку, именно через неё в будущем крепим диод к оптоволокну.

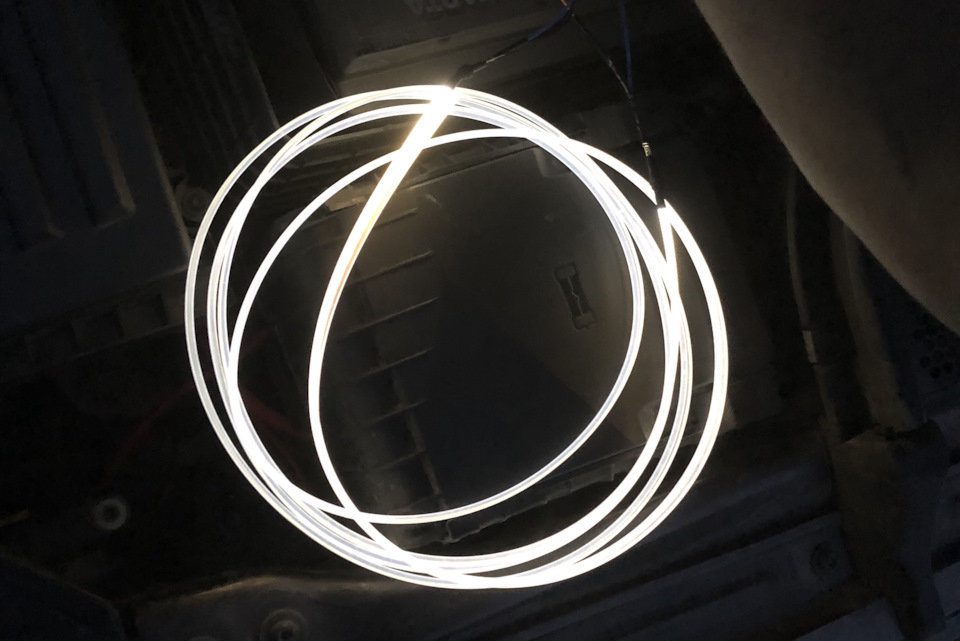

Проверяем свечение оптоволокна.
Начинаем мы со снятия обивки, держит ее 4 болта, пистон с внутренней боковины, и разжимные клипсы по периметру. Один болт под крышкой ручки, один под блоком кнопок.
Крышка сдвигается в сторону зеркала, блок стеклоподъемников поднимается в передней части обивки лопаткой.
Два болта по нижней стороне обшивки.
Отщелкиваем разъёмы с блока кнопок. И отсоединяем трос внутренней ручки открытия двери.
Сняв обивку, снимаем планку декора (6 винтов Torex)
Дальше начинается самое интересное, нужно по нижней кромке декора снять примерно 2,5мм.
Я долго собираясь с мыслями сделал это аккуратно маленькой болгаркой. Предварительно заклеив весь декор в несколько слоев бумажного скотча. Оставив только кромку которую нужно выпилить. После линчевания декора шлифанул края, мелким камнем при помощи бор машинки и отполировал края войлочной насадкой. Скажу честно идеально ровно отрезать декор не получилось. Но засчёт того что нужная нам область скрыта в обивке двери, это не критично.
Далее очистил декор от пыли, наклеил двух сторонний скотч для предварительного крепления оптоволокна, отрезал по месту нужное количество оптоволокна, установил на него с обоих концов заранее подготовленные диоды.

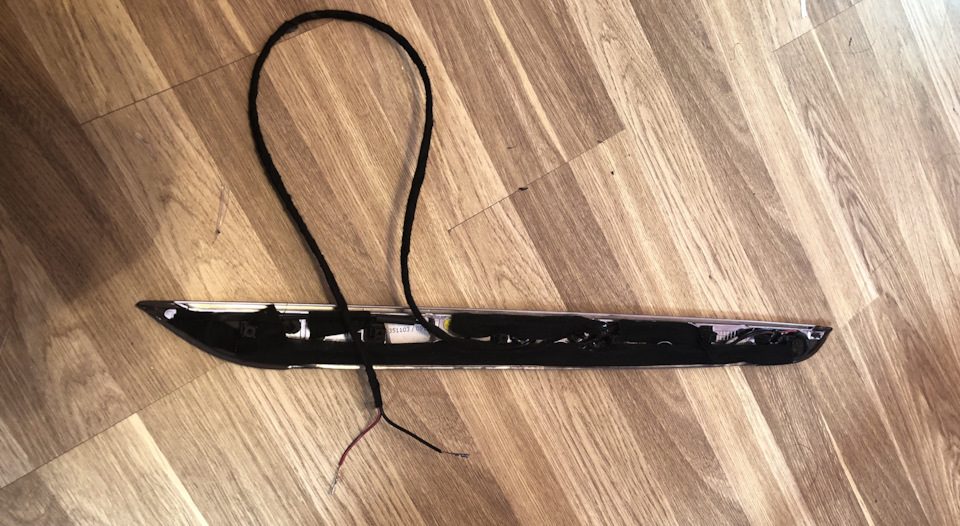

При помощи клеевого пистолета окончательно зафиксировал световод и провода от диодов в декоре, поверх проклеил частично антискрипом.

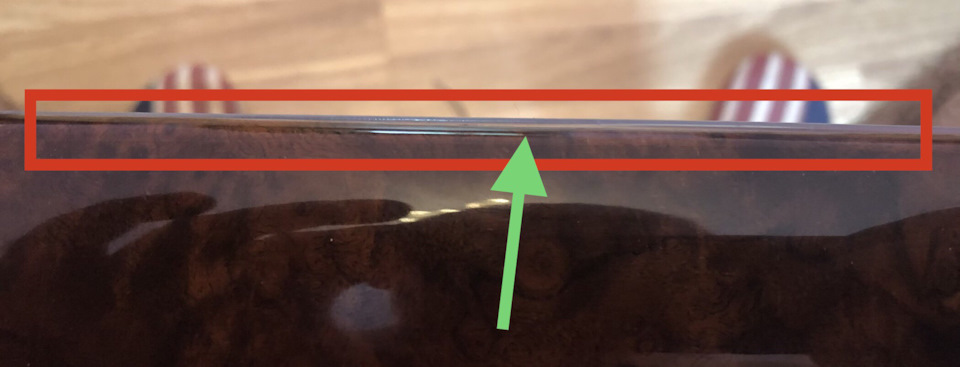

Оптоволокно я устанавливал, так чтобы оптоволокно на 1мм выпирало ниже кромки декора, иначе свет отражался от бежевой обивки и превращался в цвет «тёплого свечения».
Далее протянул провод от декора до 32Pin разъёма в блоке двери. Разбираем разъём, на провод от декора устанавливаем Pin’ы и подключаем их + 17Pin / масса 19Pin.
Подключаем «Василия»
Активируем подсветку внутренних ручек дверей. В блоке передней левой и передней правой двери.
Почему именно ручек, потому что штатно декор как понимаю подключается именно к проводке подсветки внутренних ручек дверей, которая в свою очередь подключается как раз к 17 и 19 Pin в разъёме.
Проверяем работу подсветки. Работает!
