Типы полировок оптических коннекторов PC, SPC, UPC и APC
Особенности и технические характеристики полировок оптических коннекторов
Всякий раз, при установке оптического коннектора на конце оптического волокна возникают потери оптического сигнала. Часть передающегося света отражается обратно в волокно к источнику света создавшего его. Это обратное отражение или обратные потери (RL) могут привести к повреждению лазерного источника света, а также нарушить структуру передаваемого сигнала.
Для уменьшения обратных потерь используются различные типы полировок в зависимости от типа оптического волокна и приложения. Для одномодових приложений, концы оптического волокна, как правило, полируются с небольшой кривизной, так, чтобы обеспечить отсутствие воздушного зазора между торцами коннекторов, а также, чтобы при контакте разъемов волокна соприкасались только в центре – ядре. Этот контакт известен как «физический контакт» (Physical contact) PC полировка.
На сегодняшний день существует несколько видов оптических коннекторов с разной геометрией торца керамической сердцевины (феруля).
 |  |  |
| Dome | Cone | Angle |
Технические характеристики оптических коннекторов в патч кордах производства компании Оптокон в зависимости от типа полировки.

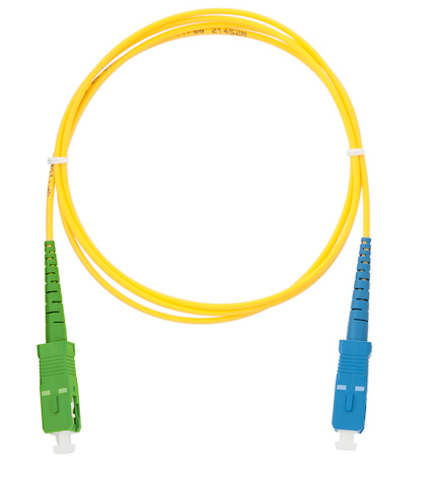

Основные отличия оптических разъемов SC/APC и SC/UPC
Аббревиатура SC обозначает тип оптического разъема. Данный разъем применяется не только для одномодового волокна, но и для многомодового. Разъем принадлежит к классу разъемов, предназначенных для широкого применения и используется в современных сетях разного размера.
Надежное подключение к данному разъему обеспечивают оптические патч-корды (с однотипными либо разнотипными видами коннекторов), призванные соединять порта в различном активном оборудовании. Оптический патч корд купить можно у специалистов компании AVS Ecectronics.
Аббревиатура UPC APC означает тип использованной полировки в каждом отдельном оптическом разъеме. Она защищает от появления воздушного просвета непосредственно между стыковочными поверхностями оптических волокон в процессе их подключения в соответствующий разъем. Качественная полировка призвана обеспечить непосредственный контакт волокон для снижения обратного отражения поступающего сигнала.
Разъемы с полировкой APC широко применяются в сетях кабельного телевидения. Важно учитывать, что коннекторы с подобной полировкой совершенно несовместимы с остальными типами разъемов, по этой причине они выделены зеленым цветом.
Главным отличием APC коннектора от UPC является то, что торец его световода отполирован под углом, составляющим 8 градусов. Это значительно улучшает конечный результат и позволяет почти всему отраженному сигналу выходить за границы световода. На сегодняшний момент наилучшей результативностью обладают коннекторы APC, цена которого ниже конкурентной. Их отражательная способность доходит до –60 дБ или –65 дБ. Ввиду того, что отражается незначительная доля сигнала, данные разъемы зачастую применяют для осуществления наиболее требовательных видов приложений. Патч-корд сделать вручную почти невозможно, чтобы они при этом соответствовали требованиям, предъявляемым к полировке APC. Все они имеют только заводскую сборку.
Самой последней стали применять полировку UPC – это простая шлифовка, осуществленная под углом в 90 градусов, но с использованием специальных технологий. Она характеризуется отражательной способностью, равной –50 дБ. Оптические патч корды upc зачастую встречаются в высокоскоростном волоконно-оптическом оборудовании, которое относится к активному типу. Их обычно можно найти в числе покупных моделей оптических патч-кордов либо пигтэйлов. С UPC полировкой в большинстве случаев применяются разъемы синего цвета.
Стоит отметить, что APC полировка с UPC совершенно несовместима. Ведь при осуществлении подключения в APC разъем волоконно-оптического коннектора UPC (либо наоборот), может повредиться отполированная поверхность. Все вышеперечисленные факторы необходимо учитывать при выборе подходящих оптических разъемов для обеспечения нормальной и бесперебойной работы активного оборудования.
Любой оптический патч корд купить можно в компании AVS Electronics. У компании богатый ассортимент оптики и оптических компонентов.
Чем отличается полировка apc и upc. Патчкорды оптические. Типы полировок. Разница между UPC и APC
На протяжении многих лет специалисты модернизировали форму и характеристики оптических коннекторов, пытаясь достичь минимальных потерь и отражений на разъеме. Ни для кого не секрет, что потери на коннекторном соединении уменьшают мощность сигнала, что приводит к уменьшению расстояния, на которое он может быть передан. Отраженная же часть сигнала кроме этого еще способна вносить ошибки (BER) и нагревать SFP модуль, что уменьшает качество переданной информации и приводит к уменьшению срока службы передающего оборудования.
В связи с этим подвергались изменениям и типы полировки оптических коннекторов.В литературе можно встретить различные типы полировки оптических коннекторов: FLAT, PC, SPC, UPC, APC. Каждый из них имеет свое значение отраженного от разъема сигнала.
Наиболее популярными типами полировки оптических коннекторов на сегодняшний день являются типы полировки UPC (ultra phisical contact) и APC (angle phisical contact)
Коннекторы с UPC полировкой распространены в системах передачи данных по оптическому волокну. Они имеют низкую стоимость (в сравнении с APC). А в связи с тем что мощность сигнала в таких системах не высока, отраженный сигнал имеет допустимую величину (при условии, что коннекторы чистятся надлежащим образом).
Потери на коннекторах с UPC и APC полировками не отличаются, вместе с тем коннекторы с полировкой APC обеспечивают меньшее количество отраженного в сторону источника сигнала. Благодаря скошенной под углом 8-9 градусов поверхностью ферулы, сигнал отражается от разъема не под углом 180 градусов, в результате чего отраженный сигнал не возвращается к передатчику вовсе, или возвращается с меньшей мощностью.

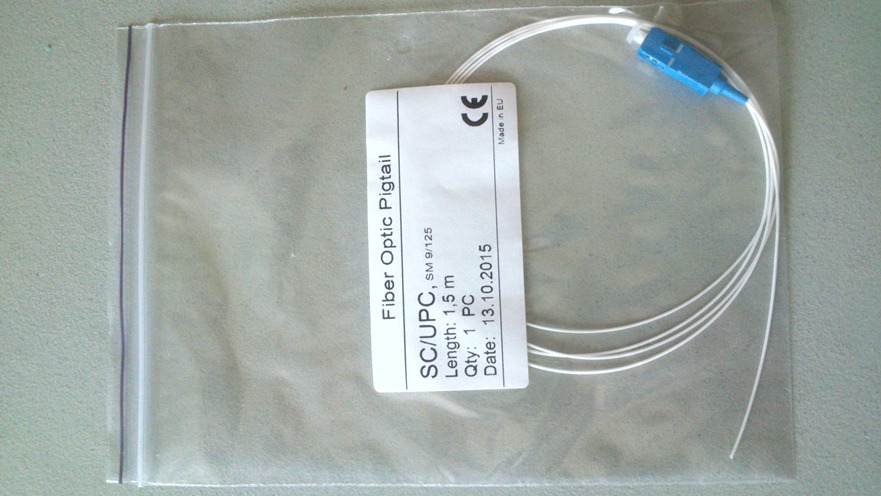

Так, на картинке видно, что это пигтейл с установленным коннектором SC/UPC. Он выполнен на базе одномодового оптического волокна (SM) с диаметром сердцевины 9 мкм и оболочкой 125 мкм. Иногда также указывается диаметр внешнего буфера: 900 мкм (для пигтейлов, 2 или 3 мм (для патч кордов).
Вебинар на тему “ОПТИЧЕСКИЕ РАЗЪЕМЫ, ТИПЫ, УСТАНОВКА, ЧИСТКА”
Чтобы задать вопрос докладчику вебинара отправьте письмо на адрес: [email protected]сайт
Патчкорды оптические отличаются/подразделяются по типу полировки соединительной поверхности на:
а) FLAT (плоский)
б) PC (со сферической поверхностью торцов) 1
Полировка оптических коннекторов: типы, различия
Современное активное сетевое оборудование оснащается оптическими портами, предназначенными для соединения с другими сетевыми устройствами и оптическими кроссами. Все соединения выполняются при помощи оптоволоконных патч-кордов, оконцованных оптическими коннекторами. Для уменьшения потерь сигнала на стыке коннектор — разъем оптического порта производится специальная полировка торцов наконечников коннекторов. В этой статье подробно рассмотрим основные типы полировки, их отличия, достоинства и недостатки.
Типы полировки оптических коннекторов
Оптические патч-корды производятся с коннекторами нескольких основных типов: SC, LC, FC, ST. Оптоволокно в коннекторе терминируется наконечником, изготовленным из обычной или циркониевой керамики. Полировка наконечников оптических коннекторов обеспечивает лучший физический контакт между торцом коннектора и торцом наконечника оптоволокна в разъеме оптического порта, а также отсутствие воздушного зазора между ними. Благодаря этому, снижаются потери мощности сигнала из-за его обратного отражения в месте стыка.
Производители используют 4 класса полировки: PC, SPC, UPC и APC, отличающиеся формой огранки торца наконечника и эксплуатационными параметрами.
Полировка PC
Полировка PC в начальном варианте выполнялась с плоским торцом наконечника. Практика показала, что при таком исполнении образуется воздушный зазор между торцами световодов. В результате, производители решили полировать коннекторы с закруглением торцевой части. Отличие полировки PC состоит в ручном способе обработки и клеевой технологии соединения оптического волокна с наконечником.
Полировка SPC
Полировка SPC практически идентична PC, отличаясь лучшим качеством, благодаря машинному способу полирования поверхности. Этот вариант широко распространен при изготовлении оптических патч-кордов и пигтейлов, применяемых в структурированных кабельных системах локальных сетей небольшой протяженности.
Полировка UPC
Полировка UPC является развитием технологии обработки наконечника коннектора с закругленным торцом. Процесс полирования выполняется на сложном оборудовании, управляемом микропроцессорами. Усовершенствование технологического процесса дало возможность избавиться от проблемы «инфракрасного слоя» и добиться превосходного параметра отражения — 55 дБ.
Преимущества технологии способствуют применению коннекторов с данным типом полировки в высокоскоростных информационных сетях, а также в измерительном оборудовании для ВОЛС, например, оптических рефлектометрах и системах мониторинга волоконно-оптических трактов.
Полировка APC
Технология APC полирования коннектора отличается сложностью реализации, повышая стоимость патч-кордов и пигтейлов. Тем не менее, вложенные средства полностью оправдывают себя за счет эффективности технологического решения для строительства информационных сетей и систем оптоволоконной цифровой связи со скоростями до 100 Гбит/с и более.
Коннекторы APC нельзя использовать совместно с коннекторами других типов полировки. Для визуального отличия их корпус окрашивается в зеленый цвет.
Выводы
Из рассмотренных типов полировки оптических коннекторов можно выделить лидеров в разных категориях:
Отметим, что оптоволоконные коннекторы с типами полировки PC, SPC, UPC могут использоваться совместно. При этом необходимо учитывать особенности скоростного режима конкретной волоконно-оптической сети.
Типы полировки оптических коннекторов (UPC и APC)
На протяжении многих лет специалисты модернизировали форму и характеристики оптических коннекторов, пытаясь достичь минимальных потерь и отражений на разъеме. Ни для кого не секрет, что потери на коннекторном соединении уменьшают мощность сигнала, что приводит к уменьшению расстояния, на которое он может быть передан. Отраженная же часть сигнала кроме этого еще способна вносить ошибки (BER) и нагревать SFP модуль, что уменьшает качество переданной информации и приводит к уменьшению срока службы передающего оборудования
На протяжении многих лет специалисты модернизировали форму и характеристики оптических коннекторов, пытаясь достичь минимальных потерь и отражений на разъеме. Ни для кого не секрет, что потери на коннекторном соединении уменьшают мощность сигнала, что приводит к уменьшению расстояния, на которое он может быть передан. Отраженная же часть сигнала кроме этого еще способна вносить ошибки (BER) и нагревать SFP модуль, что уменьшает качество переданной информации и приводит к уменьшению срока службы передающего оборудования.
В связи с этим подвергались изменениям и типы полировки оптических коннекторов.В литературе можно встретить различные типы полировки оптических коннекторов: FLAT, PC, SPC, UPC, APC. Каждый из них имеет свое значение отраженного от разъема сигнала.
Наиболее популярными типами полировки оптических коннекторов на сегодняшний день являются типы полировки UPC (ultra phisical contact) и APC (angle phisical contact)
Коннекторы с UPC полировкой распространены в системах передачи данных по оптическому волокну. Они имеют низкую стоимость (в сравнении с APC). А в связи с тем что мощность сигнала в таких системах не высока, отраженный сигнал имеет допустимую величину (при условии, что коннекторы чистятся надлежащим образом).
Потери на коннекторах с UPC и APC полировками не отличаются, вместе с тем коннекторы с полировкой APC обеспечивают меньшее количество отраженного в сторону источника сигнала. Благодаря скошенной под углом 8-9 градусов поверхностью ферулы, сигнал отражается от разъема не под углом 180 градусов, в результате чего отраженный сигнал не возвращается к передатчику вовсе, или возвращается с меньшей мощностью.
В связи с этим применение таких коннекторов обусловлено в системах, где присутствует сигнал большой мощности – чаще всего это видео поток. Поэтому коннекторы с полировкой APC используются в сетях кабельного телевидения и PON.
Соединять между собой коннекторы APC и UPC – нельзя. В таком случае мы рискуем повредить коннекторы, да и затухание и отражение намного увеличится.
Отличить коннекторы UPC и APC можно визуально, посмотрев на торец ферулы. Существует также цветовая маркировка коннекторов, так коннекторы с полировкой APS – зеленые, а UPC могут быть синие, черные, красные. Ну и конечно же, можно определить тип полировки по маркировке на упаковке.
Так, на картинке видно, что это пигтейл с установленным коннектором SC/UPC. Он выполнен на базе одномодового оптического волокна (SM) с диаметром сердцевины 9 мкм и оболочкой 125 мкм. Иногда также указывается диаметр внешнего буфера: 900 мкм (для пигтейлов, 2 или 3 мм (для патч кордов)
