Asus nexus 7 в авто
Nexus 7 в автомобиль
Установка планшета в машину тема уже давно заезжена и стара, но, сегодня я хотел бы рассказать свою историю.
Итак, бюджетная машина Шкода Фабия 2 комби. У меня было две истории с установкой китайских автомагнитол. Обе были с печальным концом. Первое авторадио было ещё на Виндовс Мобайл (650 евро). Прослужило ровно год, после чего приказало долго жить. Было отправлено китайцам, но взамен так ничего и не получено. Второе радио было на Андроид от фирмы Pumpkin (450 евро). Отжило также год и потухло. За второе, правда, были получены деньги назад, поскольку покупалось через амазон. К слову сказать что первое, что второе страдали теми же проблемами с качеством приёма радио, мерцанием экрана и плохим качеством проигрывания MP3. Покупался PowerAmp, но он не спасал ситуацию кардинально.
Аналоги от брендов типа Kenwood или Pioneer не имели смысла из за реальной дороговизны.
Короче, у меня нехотя появилось хобби )))).
Все варианты установки планшета в машину меня не устраивали по той или иной причине. Мне не хотелось убивать планшет, путём припаивания проводов, разборки и колхоза.
Планшет хотелась иметь съёмным, поскольку у меня сложилась твердая точка зрения, что причиной поломки является именно перепады температуры зимой и летом. Подключаться к питанию хотелось без каких-либо дополнительных танцев с бубнами.

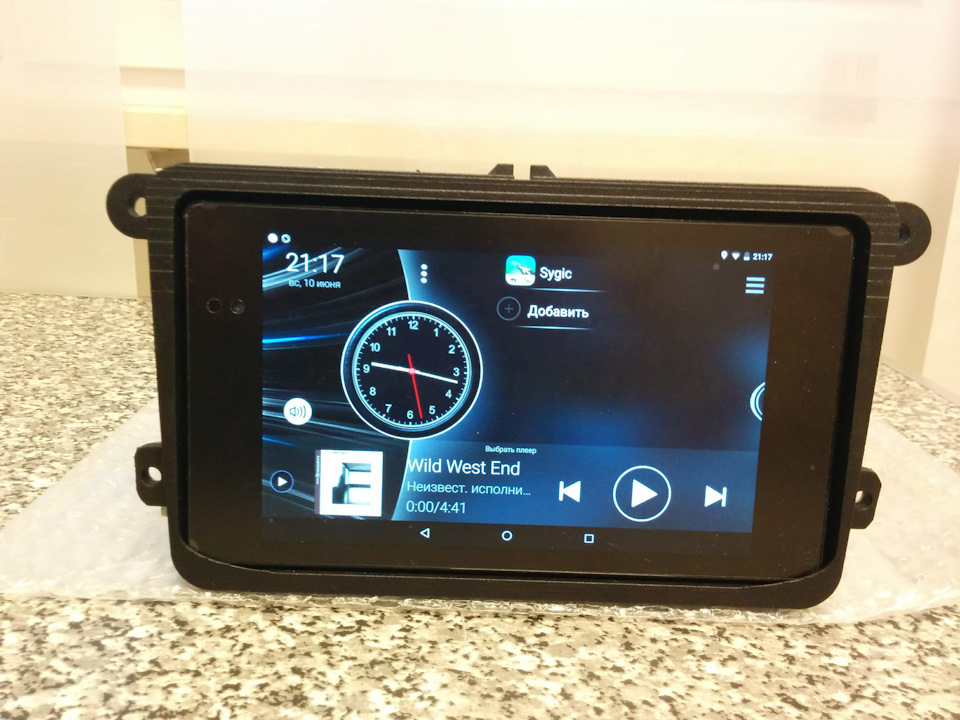

В итоге я решил собрать вариант на беспроводной зарядке. Получилось вот что:
Но обо всём по порядку.
Начал я с разработки фронтальной части. Долго думал, в итоге сконструировал в CATIA.
Доработка планшета Nexus 7 2013 Lte для установки в автомобиль.
Я далеко не первый и не последний, но купить Nexus 7 2013 Lte уже становиться проблемой. Как бы это странно не показалось но за своим мне пришлось проехать 70км в одну сторону)
И вот мы имеем планшет с глючащим датчиком ориентации, неработающей симкой и нерабочим микрофоном. Продавец предупредил только про симку и поэтому цена была снижена до 5тыс, обо всем остальном я узнал в процессе)
Датчик ориентации это их болезнь лечится протиркой межплатного шлейфа спиртом. Симку и датчик ориентации я починить в тот же вечер (кто то неаккуратно вставлял лоток и загнул один контакт слота).
Неработающий микрофон тоже можно назвать болезнь но особой — «кривые руки», так как многие принимают отверстие микрофона за кнопку Reset и тыкают туда иголкой в надежде перезагрузить зависшее устройство, но на их удивление ничего не происходит. Вот и мой был пробил той самой иголкой… Но это не беда так как совместимый микрофон уже куплен (от Nokia E72). Вечером осталось припаять его на шлейф кнопок)
Все выше сказанное может много кому пригодиться т.к. это самые типичные неисправности и очень легко поддаются восстановлению.
Теперь о доработках:
Тема очень хорошо освещена вот здесь, но я пожалуй немного повторюсь и опишу что для этого надо купить:
— МГТФ провод для удобства монтажа (пайки), я брал 0,07ммкв
— DC-DC преобразователь (для понижения напряжения бортовой сети до нужных 4.3 — 5В), я купил один на
чипе XL4015 + радиатор который выдерживает по заявлению до 5А для питания самого планшета и второй
на чипе LM2596 для питания USB Hub.
— разного рода провода/кабели, в моем случае это стерео аудио кабель, USB кабель с гнездом,
соединительные провода
— USB Hub, уже был
— EasyCAP для захвата видео с камеры, нужно купить с Ali
— DAB + свисток для приема FM диапазона, нужно купить с Ali
— ПРЯМЫЕ РУКИ! — это пожалуй самая важная во всех этом делать 😉
Ну а дальше все просто:
-Снимаем заднюю крышку, отключаем батарею, отрезаем ее от контроллера и паям на места где были
приварены выводы батареи наши силовые провода от XL4015, а его в свою очередь для постоянку к +12.
— Подпаиваемся (все в картинках есть по ссылке выше)
к вывода физических кнопок
к Audio разъему
к USB
к датчику Холла
— Собираем простенькую схему из реле и LM2596, которая будет будить наш планшет и подавать питание на
USB Hub при повороте ключа зажигания в положение АСС.
— Все подключаем и проверяем, при эмуляции положения АСС наше реле размыкает вывод датчика Холла от
массы (имитируя открытия крышки чехла с магнитом) и замыкает 4й пин USB разъема на массу (имитируя
передергивание USB устройств).
— Ну и инсталяция всего это добра в автомобиль))) Что сегодня вечером должно произойти.
Car PC Nexus 7
Приветствую, кто читает мой журнал.
В этот раз расскажу свою историю, как устанавливал планшет вместо ГУ.
Для начала долго курил карписишные форумы — пришёл к выводу, что самый простецкий и протоптанный варик — это Google Nexus 7_3G_2012. В моём случае производитель Asus, дорестайлинговая модель с 4х ядерным процом и 1gb на борту. Нашёл на авито за 4500р. — в отличном состоянии с заводской обновленной прошивкой андройд 5.1, но это не важно )).
Сделал анлок, рут, прошился на carpc версию прошивки от Timur’a, андройд 4.2, заточенный под встраивание без аккума в авто.
Продал товарищу-субаристу Adagio из Пензы свою 2х-диновую соньку, которая безотказно трудилась в машине около 4х-5ти лет.
Первым делом промерил и пильнул рамку.

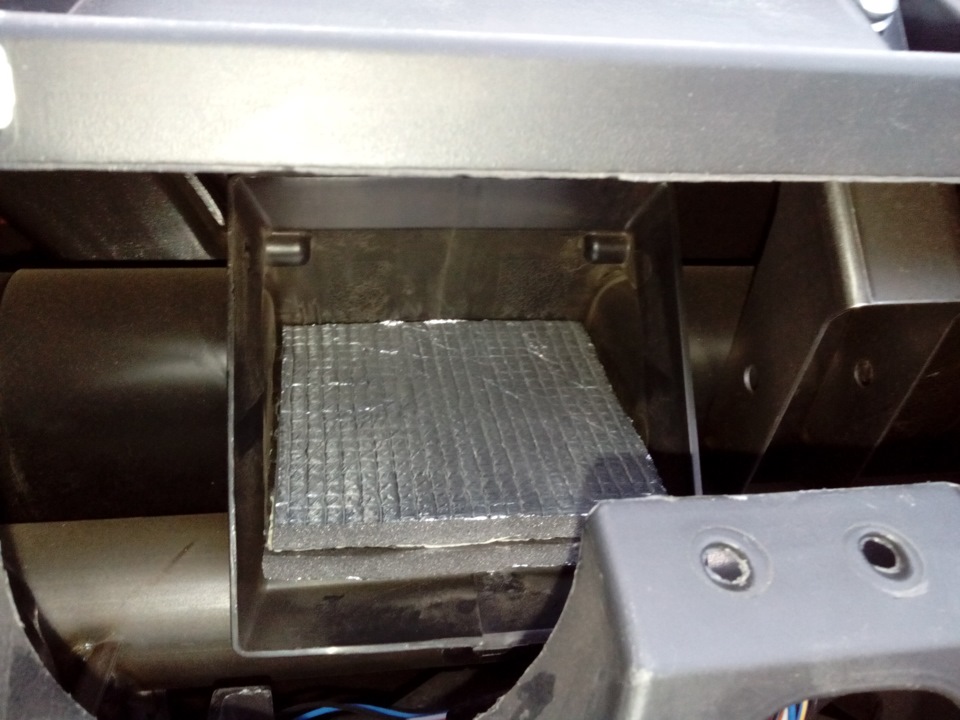

Под рамкой внутри панели пришлось отрезать пластиковую полоску, проходящую над майфоном, — явно лишняя деталь в этом авто =)
Всё ок. Далее — откусил провода аккумулятора
Выставил в плате преобразователя напряжения на базе LM2596 резистор — строго на 4.3 вольта.
Вытащил кнопки.
Распаял гибкими проводами + и — питания планшета
Отслоил шлейф управления, аккуратно распаял контакты монтажными проводами МГТФ, вывел всё через заводские отверстия кнопок.
Для того, чтобы оставить микро-USB разьём в своём законном месте — приобрёл боковую вилку micro-USB, припаял 4 стандартных провода и 2 на массу и пятый контакт на сервисную кнопку-замыкатель OTG.
В итоге на задней крышке планшета смонтировал на двухсторонний скотч 3M:
— питание планшета 4.3v на LM2596
— питание хаба 5v преобразователем «CPT» (в будующем поменяю на более мощный KIS3R33S )
— хаб 7хUSB
Завоял 2 самодельных переходника:
— угловой OTG с выводом на сервисный переключатель «normal mode\OTG mode»
— угловой 3.5 джек > стерео RCA (тюльпаны) под выход на усилок.
Прибрался в проводах, подготовил RCA-вход камеры заднего вида к будующей установке.
Для быстрого подключения использовал компьютерный разъём питания Molex:
1. жёлтый — постоянное питание +12v от авто-аккума на конвертер 4.3v (вместо штатного акб планшета)
2. чёрный — постоянный минус (желательно напрямую с акб для уменьшения аудио шумов)
3. чёрный — постоянный минус (желательно напрямую с акб для уменьшения аудио шумов)
4. красный — асс, т.е. +12v при повороте ключа, — на питание USB-хаба и паралельно на Remote усилка
На плюсы питания желательно поставить предохранители по 5-10А
К панели часов мною ранее были выведены 2 разъёма USB для зарядки мобильных устройств — припаял к ним USB-провода и протянул до хаба. Теперь можно не только заряжать телефон, но и одновременно слушать с него треки и смотреть видео через планшет. )
После установки планшета 2 сервис кнопки «power», «OTG» и 2 кнопки громкости «-«, «+» временно вывел в нишу пепельницы, вытащив заранее саму чашу.
В планах откатать различные автомобильные лаунчеры и выбрать свой вариант.
Разумеется заказать подходящий для моего планшета Изикап — для подключения камеры заднего вида или несколько камер по кругу.
Спасибо за внимание, надеюсь моя запись вас вдохновит и станет полезной =)
Планшет Asus Google Nexus 7 3G 32 GB в авто как ШГУ

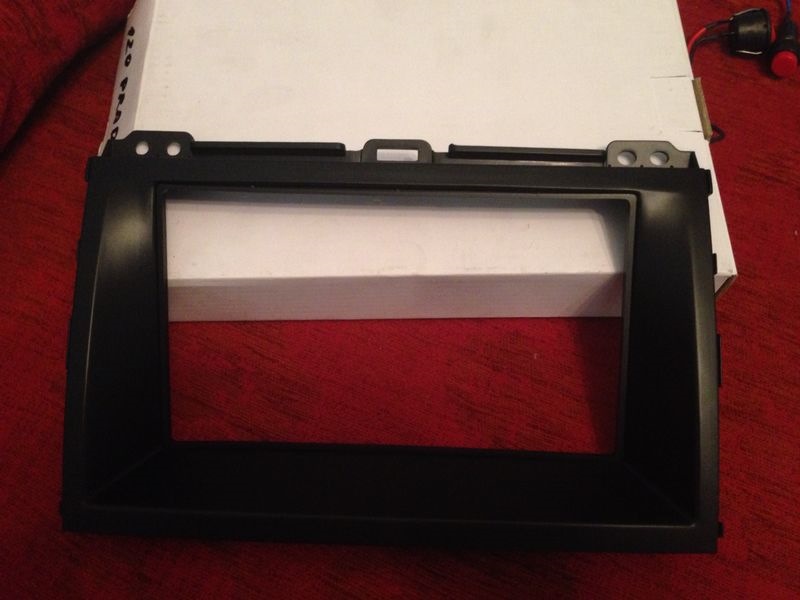

Вот прикупил себе Нексус 7 3G 32 GB, купил 2DINовую рамку под прадо 120, бутлодер, рут и прошивку USB ROM CyanogenMod 10.1 от Тимура поставили, версия AndrodOS 4.2.2, еле установил сам Таскер, т.к. при установке планшет жаловался на отсутствие библиотек, и невозможности соответствующей установки, носил на Аэровокзал в г.Алматы планшет в «Город Мастеров», в итоге никто не справился, решил вопрос сам установкой библиотек и Таскер лег как надо, скоро поеду домой, и там буду подключать, заказал с Китая усилок, ОТГ, Изикап, ардуино, реле, блютуз, и пока жду, думаю сложности должны возникнуть при установке, в идеале хотелось бы удалить АКБ и на прямую через релешку впиндюрить в авто, но ручки кривоваты пока, или думаю еще один по дешевке взять и тренироваться на нем, кто нить с Таскером помог бы, сам не разобрал, Таскер 4.4.3 стоит. На это сподвигнуло то, что в прошлом году купил за 65 косых ШГУ и в этом году дисплей начал тускнеть, вот те и Китай, ШГУ на псевдоАндроиде брать не хочу, т.к. там он кривой и функций с ладошку, думал поставить IPad mini, но из-за того, что IOS очень таки не сговорчивый в плане установки программ и оболочек, то остановился на Андроиде, в общем фото пока внизу, как добью проект отпишусь с полным фотоотчетом.
в общем пошел процесс пайки :)) Делает один Кулибин, как закончится процесс скину данные, а пока ждем
Кулибин не потянул, в общем решил взяться за дело самостоятельно, как говорится хочешь чтоб было сделано хорошо, сделай это сам. Вот забрав планшет пошел штудировать просторы форумов на эту тему, ознакомившись с проблемами, а они на деле оказались индивидуальными для каждого вида планшета, да и ситуации в целом. В общем прошил планшет, еле нашел Тимуровскую прошивку в инете, разобрался таки с Таскером на свой страх и риск :)) и automateit pro, обе проги прицепил. Настроил функцию ухода в сон с отключением всех сетей и гашением экрана, потребления энергии в таком режиме очень мизерное, и при подаче питания включаются все сервисы связи и начинает играть музыка. Подключил хаб на 7 портов с отдельным питанием, OTG кабель использовал одинарный, хотя можно и двойной, к хабу подключил Easycap, а к нему видеосигнал ведущий к аналоговой камере, от камеры питание на 12 вольт, через лампу заднего хода, прогга «камера заднего вида stk1160» прям так и называется. В общем все настроил и было уже собирался ехать на установку, как при сборе планшета, я закрывая крышку надавил на дисплей пальцами, от давления которых он треснул. Вот жду тачскрин с алиэкспресса 🙁 Видео есть всего подключения устройств, ща выложу в youtube.com. Кстати ожидая тачскрин, подумал избавляться от батареи, теперь химичу с питанием, заказал преобразователь на 4.2 В. Будем экспериментировать :)))
Заказал еще один планшет с разбитым тачскрином, буду и его чинить, а потом другую прошивку устанавливать :))) Время покажет
Пришел экран с дисплеем и вот думаю завершить свой проект, завтра попробую установить в авто 🙂
12.11.2015 г. Все завершил проект, осталось установить в авто. Кстати ооочень много чего переделал кардинально, провода внутри все переделал, вместо температурного датчика запаял резистор на 10кОм, теперь постоянго 25 С показывает, таскер пересмотрел, залил все термоклеем и вроде все тип топ 🙂
20.11.2015 г. Наконец то закончил ходьбу по мукам. Планшет успешно установлен как ШГУ, смотрится кайфово, функционал жесть какой классный, звук отличный, я не аудиофил, но тк Hifimediy usb sabre звучал ооооочень тихо, то пришлось закупать усилок четырехканальный Crunch 600W pzi 4100 powerzone, кнопки вывел вниз, регулятор хороший не нашел, как найду поменяю. а так все работает супер! Скоро выложу фотки и видео
Вот ссылка на видео как и обещал
Установка планшета Nexus 7 в авто (Часть 1, неудачная)
мдаа, огорчился я немного, не хотел ничего писать, да прошло несколько дней, и собсно вот. Держите тогда многабукаф)
Всем привет) Решил повествовать вам свою неудачную попытку инстала (не, не все ж удачное закидывать сюда)
Итак, сразу уточню, планшет ставлю не взамен ГУ, а в мультимедийное расширение. Так что попрошу не говорить типа: «А чо в штатное место не поставил и тп»
Ну что, начнем по порядку. Который я кстати не соблёл в процессе установки, чем и поплатился.
Как я уже написал ранее, нужно изначально реализовывать программную часть (рут права и CWM как минимум, по желанию-другое ядро и прошивка), а уже потом техническую (питание, кнопки, установка на место)
Опишу, что сделал я и как делать не нужно, т.е. нужно, но в другой последовательности.
В очередной прикидываю, как все это будет смотреться 🙂
Далее я решил вывести кнопку блокировки экрана/вкл отдельно. Вскрываю планшет, нахожу нужные контакты
Как бы вам объяснить масштаб…в общем от крайнего левого до крайнего правого где-то 1 см, а то и меньше. Умудряюсь припаять два провода для кнопки, заливаю термоклеем для прочности (прим.: термопистолетом пользовался впервые, отсюда и не очень все красиво, но красота не главное ж) и цепляю вот такую вот кнопочку
Далее думаю как реализовать питание (руководствуясь данным топом ), а им руководствовались многие, понапридумал, и соединил 1 и 2 варианты запитки, в общем, схема не сработала и далее подключил напрямую, т.е. + и — кинул в обход батареи. 5в подал с помощью ранее прикупленой штуковины
Открутил разъем микро USB, он мне еще ж пригодится для хаба) и залил термоклеем, оставив его под углом
Тоже самое сделал с миниджеком, он левее разьема microUSB.
В итоге видим такую бадягу из планшета, кстати, припаял провода к Wi Fi и GPS антеннам. На уровне сигнала сказалось в лучшую сторону.
Друзья нежно окрестили его Франкештейном…
Проверяю работоспособность, включается, выносная кнопка блокировки блокирует и разблокирует. Даже прикалывался, просто проводами его замыкал, не ну а чо, всегда хотел так машину завести, хоть на планшете потренируюсь XD
Воооот, о чем эт я. А, собрался значит ставить все это дело. Кстати, думал потрачу пару часиков на все, в итоге ушло почти 9…до 5 утра ковырялся. Чего только от жены я не услышал в эту прекрасную ночь.

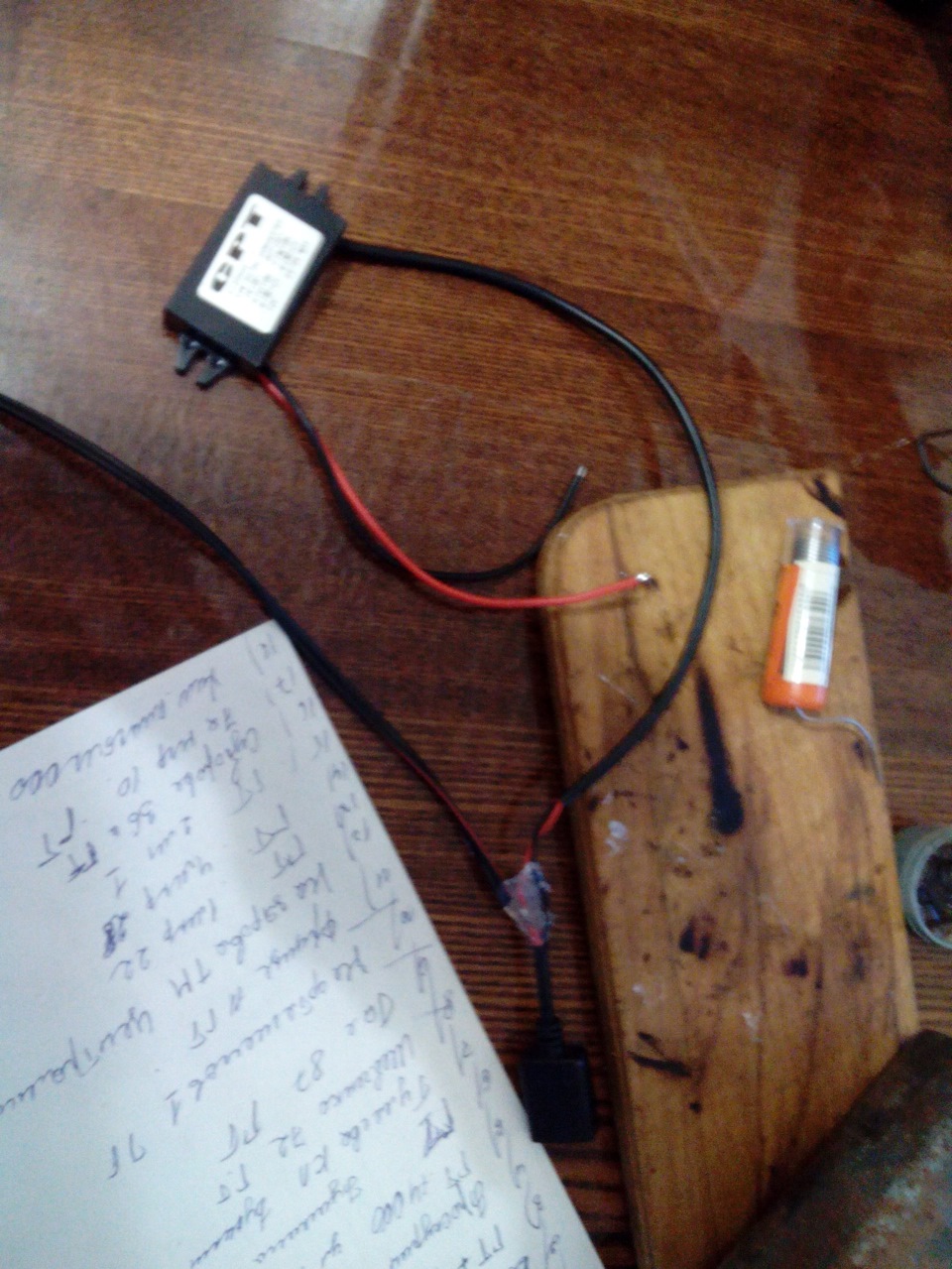

Подключаю преобразователь, + и — взял с питания магнитолы, с нее не убудет.

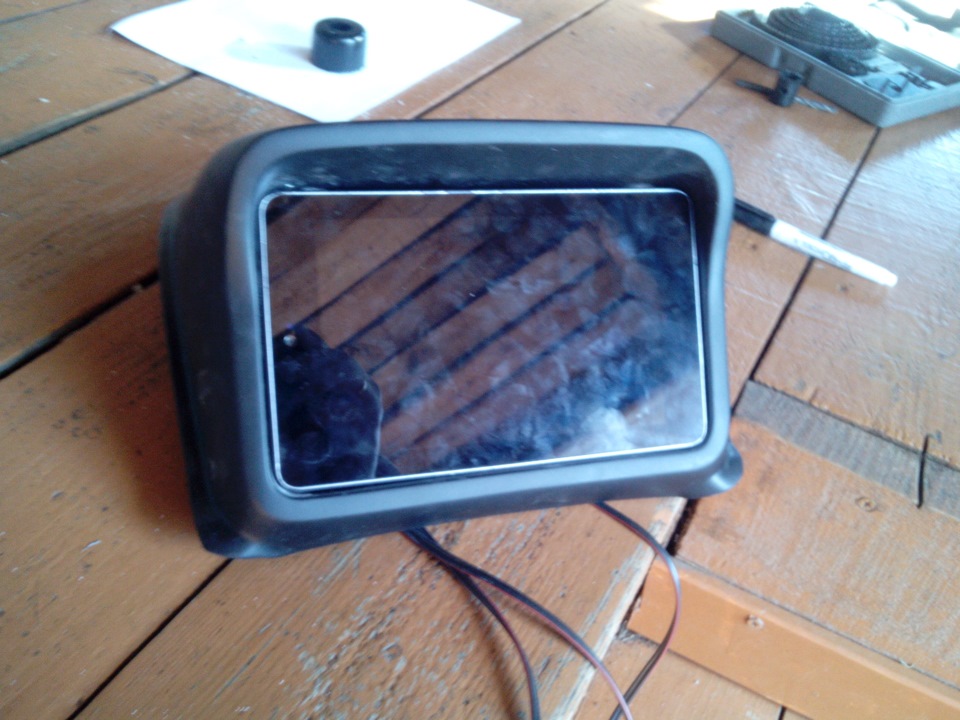

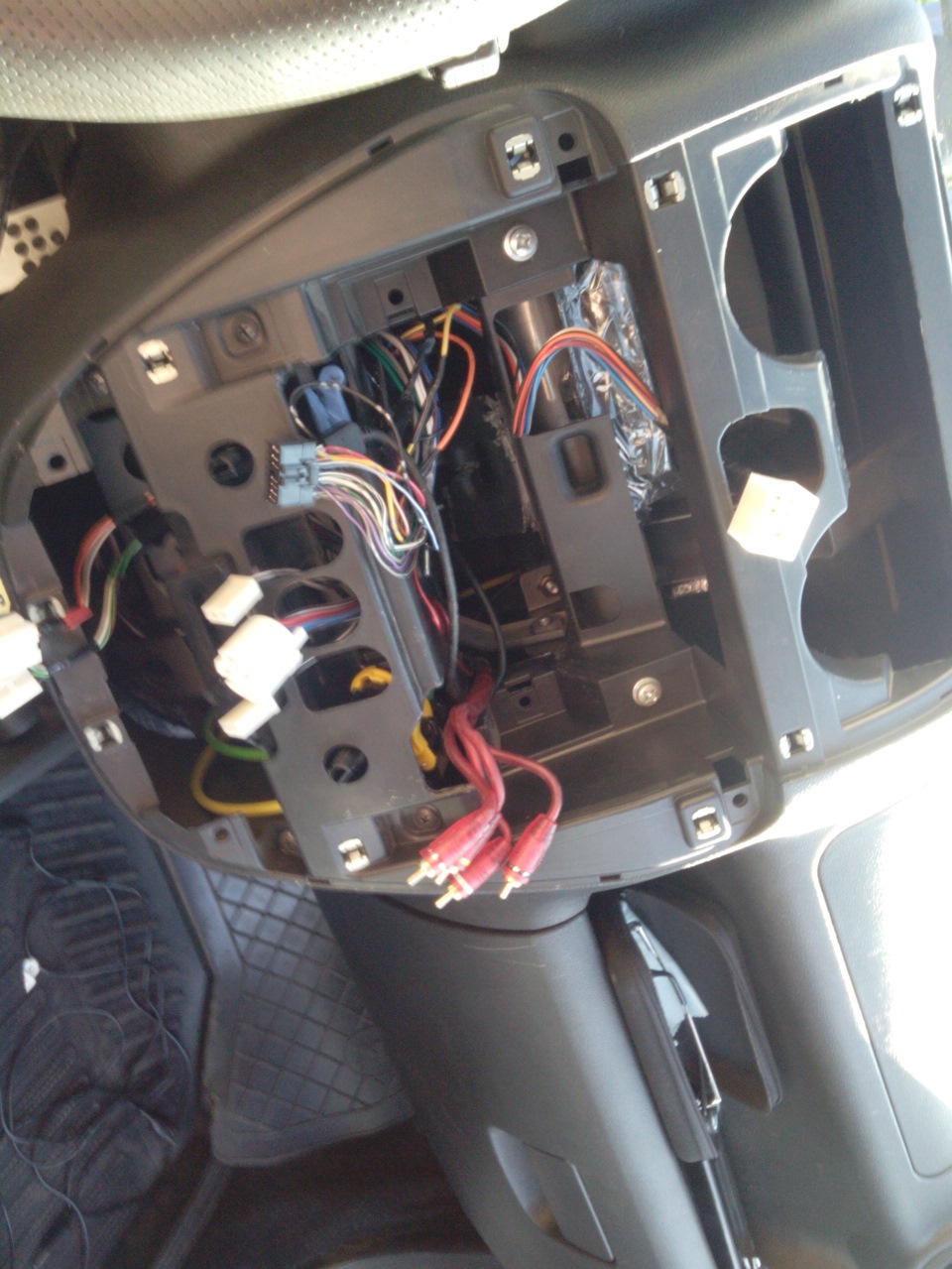

Питалово есть, а дальше что? Правильно, примерка к рамке и вывод проводов…кучи проводов через нее…

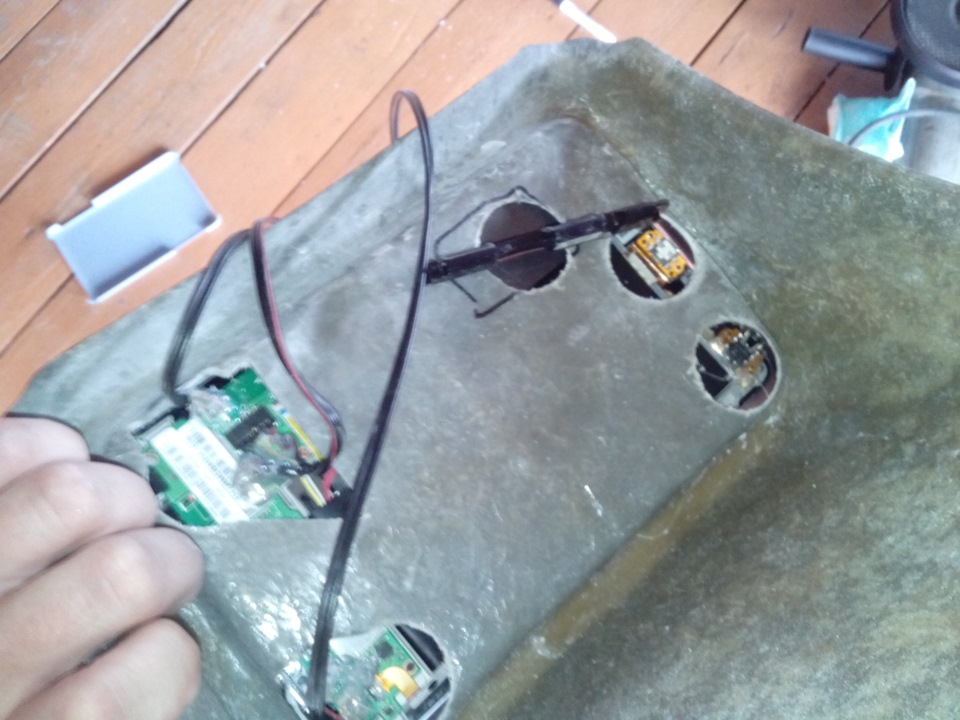

Чуть чуть работы коронками

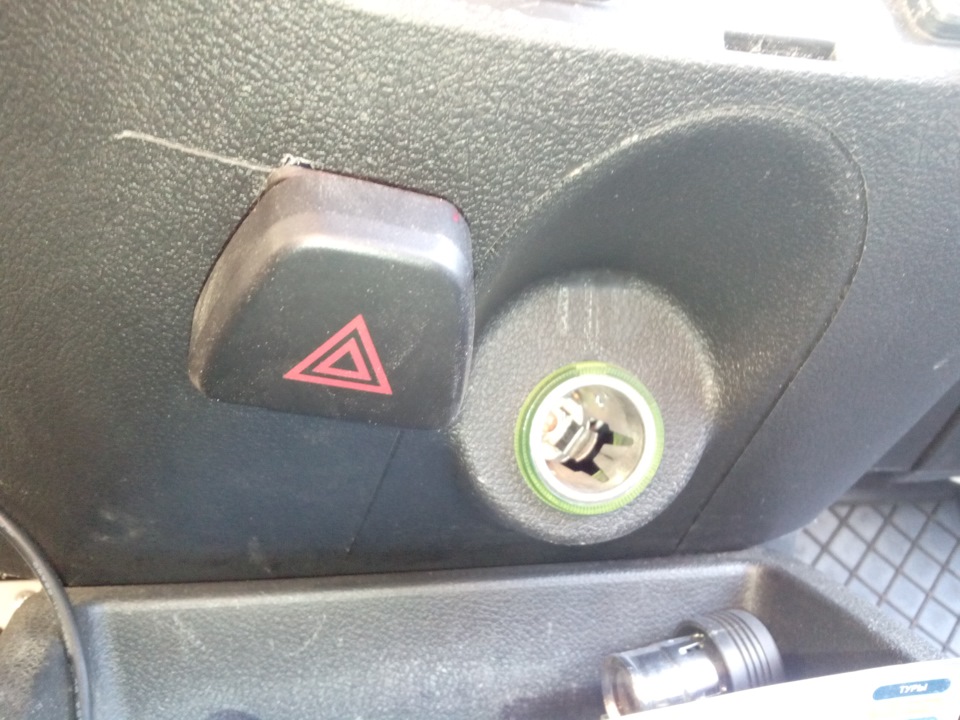

Планшет вроде как закреплен, и что ж я вспоминаю? Да то, что я еще не решил вопрос, куда девать кнопку аварийки…прикинул, да поглядел, хотел вообще внутри ее бросить, но подумал, как ж я водителей благодарить то буду? (да, не удивляйтесь, у нас еще есть такие)))
В глаза не бросается, рукам не мешает, вида не портит.

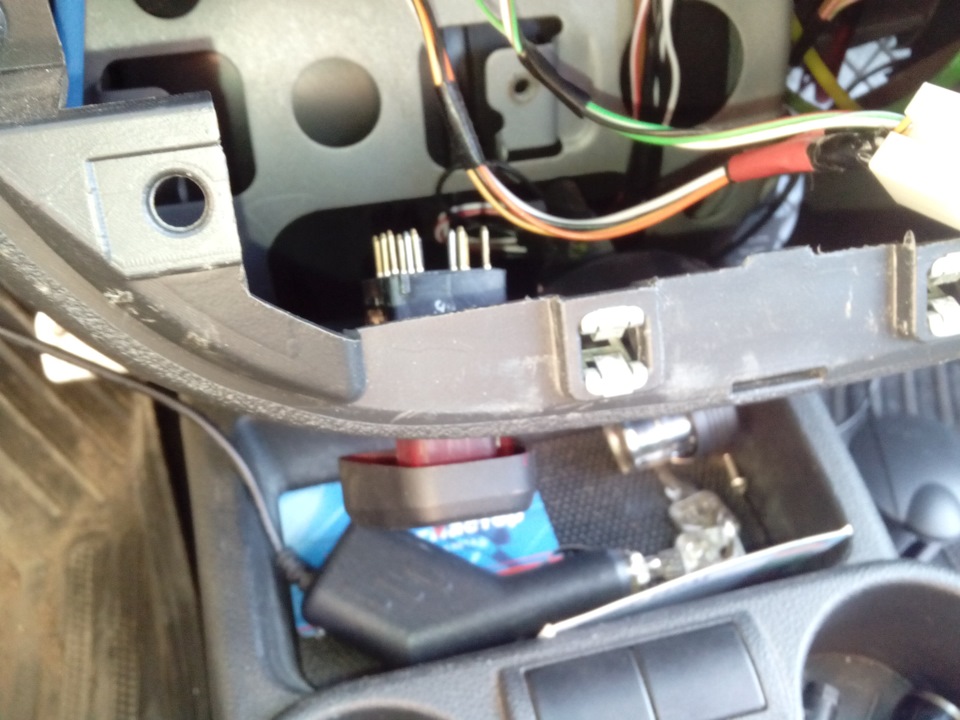

Последнее снятое фото перед окончательной сборкой.
А теперь работа над ошибками. Собрал, включил. Работало. И тут, начав подключать музыку (а ее я решил пустить через AUХ) понял, что звук убавлен на планшетке «до безопасного уровня» и что бы это дело исправить обязательно нужны рут права. А что бы на Nexus 7 поставить рут права, нужно зайти в бут меню и установить CWM (кто не знает что это, вбейте в поиск, ответов мульен).
Сделал выводы, что сам себя ограбил на 2 рубля (нашел такой же планшет в питере с разбитым экраном). Соберу из двух один, плюсом останутся част запчастей. Пока жду, когда мне его привезут.
И тут ко всему этому у меня такая шуточка от отца, у меня чуть инфаркт не случился. 5 утра, светает мать его, захожу на кухню, думаю, как раз чайкУ бахну, и решил умыться, наклоняю лицо над раковиной, А ТАМ, А ТАМ! ШЕВЕЛЯТСЯ!111
Делал фото трясущейся рукой X_X
Спасибо тем, кто прочел до конца, обязательно будет продолжение, ибо на этом я не успокоюсь и доведу дело до конца)))
