Для захвата СССР и не только: немецкие военные внедорожники 4х4 и 6х6
За пять месяцев до начала Великой Отечественной войны, когда в распоряжение Вермахта поступила новая автотехника, верховное командование Германии одобрило авантюрный план «Барбаросса» по захвату европейских территорий Советского Союза. Что за машины вступили тогда на нашу территорию? Подробности в этой статье.
Известные события января 1933 года открыли Третьему рейху светлую дорогу к развязыванию Второй мировой войны. Уже в середине 30-х управление Сухопутных сил Германии приняло перспективную программу стандартизации и унификации своей военной автотехники, направленную на создание нескольких полноприводных семейств армейских машин, которые можно было бы собирать из общих узлов сразу на нескольких фирмах.
Штабной автомобиль Horch 901 на учениях мотоциклетных частей Военно-воздушных сил Германии. 1939 год
В 1937 году, вслед за началом производства первого поколения лёгких автомобилей Leichter Einheits-Pkw или «Айнхайтс», головная компания Horch приступила к выпуску армейских машин сразу двух новых семейств. В их состав входили автомобили среднего класса Mittlere Einheits-Pkw и «средние полутяжелые» Schwere Einheits-Pkw, получившие заводские маркировки Horch 901 и Horch 108 соответственно. Параллельно их сборкой занимались фирмы Wanderer, Opel и немецкий Ford. Все вместе они изготовили свыше 53 тысяч стандартизованных машин.
Стандартизованный автомобиль Horch 901 с боковыми свободно вращавшимися запасными колёсами. 1940 год
Второе стандартизованное семейство Horch 901 (1937-1943 гг.)
Это семейство составляли так называемые большие кюбельвагены Horch 901 с открытыми пятиместными кузовами и короткими дверками, съёмными лобовыми стёклами и тентом, навесными боковыми целлулоидными окошками и задним багажным отсеком. Их можно было принять за обычные легковушки, если бы не массивные 18-дюймовые свободно вращавшиеся колёса для повышения проходимости на местности, подвешенные с обеих сторон кузова и одновременно игравшие роль «запасок».
Командирские автомобили Horch 901 среднего класса со снятыми тентами
На сварном рамном шасси многоцелевых автомобилей Horch 901 с постоянным приводом всех колёс устанавливался 3,5-литровый двигатель V8 мощностью 80 л.с. В состав трансмиссий входили три варианта четырёхступенчатых коробок передач и двухступенчатая раздаточная со встроенным дифференциалом. Независимая пружинная подвеска была выполнена на двойных поперечных рычагах, барабанные колёсные тормоза снабжались гидроприводом.
Мощная полевая радиостанция на месте заднего сиденья в открытом кузове Kfz.15 автомобиля Horch 901

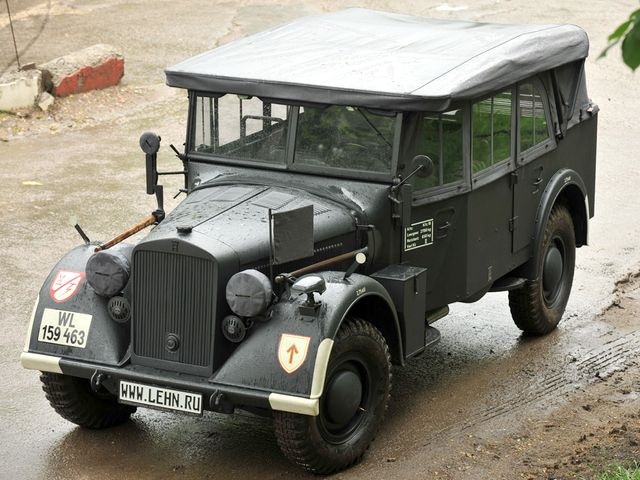

Отреставрированная стандартизованная машина Horch 901 Kfz.15 образца 1937 года (фото R.Kunkel)
Наиболее распространенными были открытые кузова Kfz.15, выполненные на деревянном или стальном каркасе, с четырьмя распашными дверями и короткими боковыми подножками. В закрытых деревометаллических кузовах Kfz.17 размещались радиостанции.

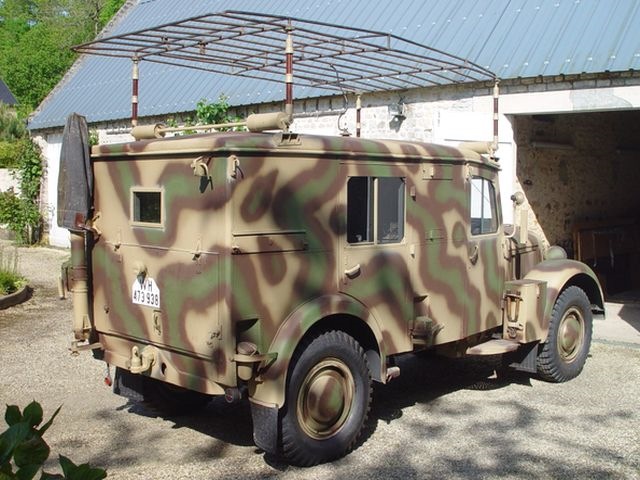

Мобильная радиостанция в кузове Kfz.17 на шасси Horch 901. 1942 год
В 1940-1943 годах выпускался упрощенный двойник Horch 901 Тур 40, отличавшийся отсутствием ниш для боковых колёс, которые перенесли в среднюю расширенную часть кузова без подножек. Основным кузовом стал многоцелевой вариант Kfz.16.
Штабная машина Horch 901 Typ 40 с кузовом Kfz.16 в мирной белорусской деревне. Лето 1941 года
Упрощенный штабной автомобиль Horch 901 Typ 40 без боковых ниш для запасных колес, сохранившийся в немецком Музее техники
До 1941-го фирма Wanderer параллельно выпускала все упомянутые выше автомобили «Хорьх», а затем до 1943 года совместно с компанией Opel устанавливала на них рядный шестицилиндровый двигатель в 68 сил.
Автомобиль Opel mPL Typ 40 считался наиболее практичным вариантом в среднем семействе Einheits-Pkw. 1940 год
Полубронированный кабриолет Horch 901 Typ 40 для высшего военного командования. 1940 год
В начале Второй мировой на шасси Typ 40 была собрана партия из 50 штабных, представительских и парадных автомобилей Horch 901 Typ 40 Cabriolet для высоких военных чинов. Кабриолеты оснащались 3,8-литровым мотором V8 в 90 сил, защитными стальными панелями во внутренних полостях кузова, моторного отсека и задней части складного тента, передними и боковыми пуленепробиваемыми стёклами и сцепными крюками для буксировки прицепов и лёгких пушек.
В общей сложности машин серии 901 собрали свыше 30 тысяч экземпляров.
Третье стандартизованное семейство Horch 108 (1937-1942 гг.)
Если предыдущее «среднее» семейство «Хорьха» с натяжкой относили к разряду легковых автомобилей, то приземистые машины «средне-полутяжелой» категории Horch 108 с характерным массивным капотом, напоминавшие армейские боевые машины и бронетранспортеры, причислили к передовым изобретениям мирового уровня. Они были максимально унифицированы с автомобилями Horch 901, и потому по законам стандартизации их отнесли к классу легковушек.
Стандартизованный 81-сильный автомобиль Horch 108 Typ 1b c передними управляемыми колёсами. 1940 год
Впервые машины Horch 108 появились на свет в 1935-м в облике укороченного шасси Horch 801 с задним расположением силового агрегата, на котором собирали шесть типов бронеавтомобилей. Через два года на переднемоторном варианте этого шасси начался выпуск машин 108-й серии, служивших для доставки солдат и монтажа достаточно мощного вооружения. Их оборудовали двигателями V8 и агрегатами от модели 901, открытыми восьмиместными цельнометаллическими кузовами и боковыми нишами для вращавшихся «запасок».
Боевая машина Африканского корпуса Horch 108 Typ 1а cо всеми управляемыми колёсами и 20-мм пушкой. 1939 год
Автомобиль-тягач Horch 108 Typ 40 с поворотной зенитной пушкой и прицепом для амуниции. 1943 год
В 1937-1940 годах на автомобилях «Хорьх 108» монтировали двигатели мощностью 80 и 81 л.с., пятиступенчатые коробки передач и тормозной гидропривод. Базовые варианты снабжались всеми управляемыми колесами, на упрощенных версиях для изменения направления движения служили только передние колёса. На поздних 90-сильных машинах Horch 108 Typ 40 отсутствовали рулевой привод задних колёс и боковые «запаски».
Санитарная машина Horch-108 с кузовом Kfz.31, пробитым пулями
Транспортный вариант Horch-108 в исполнении Kfz.70 с пулемётом
Машина для прокладки телефонного кабеля на шасси Horch 108 Typ 40. 1942 год
В 1939-1941 годах немецкое отделение американской корпорации Ford собирало автомобили Ford EG с собственным 78-сильным двигателем V8, унифицированные с машинами Horch 108 и затем синхронно изменявшиеся вместе с ними.
Автомобили Horch 108 и Ford EG были признаны наиболее совершенными и эффективными немецкими колёсными боевыми машинами, у которых не нашлось достойных противников. Тем не менее они не обладали необходимым запасом прочности, не были приспособлены к русским морозам и бездорожью, оказались слишком тяжёлыми, сложными и дорогими. В общей сложности их изготовили более 10 тысяч единиц.
Боевая машина Horch 108 Typ 1а образца 1939 года со всеми управляемыми колёсами в музее Auto und Technik
Практически все автомобили второго и третьего стандартизованных семейств погибли в боях или были уничтожены после войны, поэтому современные красивые и блестящие машины являются всего лишь искусными копиями или новоделами с современными агрегатами.
Уникальные трёхоски Круппа (1934-1942 гг.)
В 20-30-е годы одним из средств повышения проходимости военных автомобилей на местности считались трёхосные машины с двумя задними ведущими мостами. Эта идея не минула Германию, где в начале 30-х на военном заводе концерна Krupp началась разработка собственных автомобилей с колесной формулой 6×4.
Лёгкий артиллерийский тягач Krupp L2H43 в бортовом исполнении Kfz.69. 1936 год
В 1934-м началось изготовление пробной партии односкатных 50-сильных артиллерийских тягачей L2H43 для буксировки однотонных артиллерийских систем, которые получили неформальное прозвище Krupp-Protze — «Артиллерийский передок Круппа». Их внешними особенностями стали запоминавшийся внешний облик машин с коротким покатым капотом, свободно вращавшиеся «запаски» с защитными крыльями и компактная решётка радиатора.
Многоцелевой тягач Krupp L2H43 с четырьмя задними сиденьями и зарядным ящиком
Артиллерийский тягач Krupp L2H143 с 37-мм пушкой в бельгийском городе Льеж
С 1937 года в серийном производстве находился наиболее известный 60-сильный вариант L2H143 грузоподъёмностью 1150 килограммов, на который устанавливали открытые четырёхместные кузова и деревянные бортовые конструкции для монтажа крупнокалиберных пулемётов.
Первой и главной конструктивной особенностью этих машин являлся горизонтальный четырёхцилиндровый двигатель Krupp воздушного охлаждения с двумя парами цилиндров противоположного расположения, объединённый с четырёхступенчатой коробкой передач и двухступенчатым демультипликатором.
Многоцелевые тягачи Krupp L2H143 проходят через захваченную польскую деревню. Сентябрь 1939 года
Транспортный автомобиль Krupp L2H143 в исполнении Kfz.70 с удлинённой базой задней тележки. 1938 год
Вторым оригинальным элементом была независимая задняя подвеска, смонтированная на хребтовой раме, к которой крепились также червячные передачи с самоблокирующимися кулачковыми дифференциалами. Каждое заднее колесо устанавливалось на поперечных трубчатых рычагах, крепившихся к продольному балансиру, качавшемуся вокруг поперечной оси. Роль упругих элементов выполняли горизонтальные винтовые пружины, располагавшиеся между каждой парой балансиров. Столь сложная система оказалась довольно компактной и обеспечивала высокую приспособляемость колёс к профилю пути, позволив отказаться от сложного переднего привода.
До 1942 года было выпущено около семи тысяч машин Круппа.
Бортовые грузовики Krupp L2H143 на объединенном советско-германском параде в Риге. 1 мая 1941 года
Военно-представительский Mercedes-Benz G4 (1934-1939 гг.)
С приходом к власти нацистского режима компания Daimler-Benz приняла на себя почётную миссию головного изготовителя самых крупных и эффектных трёхосных представительских автомобилей Mercedes-Benz G4 для высшего руководства страны с надёжной охраной в пути.
В 1934-м фирма преподнесла правительству Германии прекрасный подарок – первые шесть экземпляров открытых представительских легковых машин G4 с заводским индексом W31. Их оснащали рядным восьмицилиндровым пятилитровым двигателем мощностью 100 л.с. с одним двухкамерным карбюратором и всеми односкатными колёсами с 17-дюймовыми вездеходным шинами.
Представительская трёхосная 100-сильная машина Mercedes-Benz G4 первой партии W31. 1934 год
Вслед за ними последовал вариант W131 с силовым агрегатом рабочим объемом 5,25 литра, который развивал 115 сил. В те времена он оказался наиболее приемлемым для представительских целей и выпускался до 1937-го, но уже на следующий год появился последний третий вариант с модернизированным мотором (5,4 л, 110 л.с.) от известной спортивной машины Mercedes-Benz 540К.
Наиболее распространенный вариант Mercedes-Benz G4 (W131) второй серии мощностью 115 л.с. 1935 год
Трёхосная машина Mercedes-Benz G4 (W131) для испанского диктатора Франко. 1937 год
В остальном классическая конструкция и параметры правительственных «Мерседесов» с колёсной базой более четырех метров были одинаковыми. Они оснащались традиционной лонжеронной рамой, несинхронизированной четырёхступенчатой коробкой передач, неразрезными ведущими мостами, подвеской на полуэллиптических рессорах и гидроприводом тормозов с вакуумным усилителем.
Бронированный 110-сильный Mercedes-Benz G4 массой 4,4 тонны, принадлежавший Герману Герингу. 1938 год
Во время войны автомобили G4 использовали как мобильные радиостанции, командные пункты, санитарные машины и даже подвижные отделения связи. Патрульный вариант с двумя крупнокалиберными пулеметами, служивший для охраны генералитета при осмотре «неспокойных» районов, был известен в германской армии как «партизанен-ваген».
До 1939 года было собрано 72 машины серии G4.
Уникальное мобильное почтовое отделение на трёхосном шасси Mercedes-Benz G4
Патрульный автомобиль G4 с пулеметами для охраны высших персон Вермахта, известный как «партизанен-ваген»
На заглавной фотографии – сохранившийся до сих пор уникальный трёхосный автомобиль Mercedes-Benz G4 для высших военных чинов разных стран в музее техники Auto und Technik Sinsheim.
В статье использованы только аутентичные черно-белые иллюстрации, натурные цветные фотографии выполнены автором.
Horch-901 (1937 — 1943) — средний многоцелевой вездеход. История полного привода.
Мало кто помнит, что история полного привода автомобилей, некогда составлявших концерн Auto Union, начиналась с очень удачного автомобиля Horch — 901
А те, кто помнят, не очень любят вспоминать об этом ввиду известной всем причины.
В середине 1930-х руководство Вермахта создало концепцию оснащения армии тремя типами полноприводных автомобилей — легким, средним и тяжелым. Они должны были унифицироваться и производиться сразу несколькими автозаводами. Так возникла своеобразная школа конструирования военных внедорожников, которую иногда называют немецкой. Концепция предполагала конструировать все модели армейских вездеходов по одной схеме: в основе — лонжеронная рама, обе подвески — независимые, обязательное наличие блокируемого межосевого дифференциала, ширина передней и задней колеи одинаковая, кузов простых форм с тентованным верхом. Силовой агрегат каждой производителю разрешалось использовать свой, унифицированный с легковыми и грузовыми моделями.
К концу 1930-х годов фирма Horch, с 1932 года входящая в концерн Auto Union, имела немалый опыт создания военных машин, поэтому назначение ее головным разработчиком среднего и тяжелого семейств внедорожников было вполне логичным шагом. Приняв за основу свои первые опытные полноприводные штабные машины моделей «740» и «770» образца 1932-1934 годов, фирма представила в 1937 году свой первый образец нового среднего семейства и быстро приступила к его производству. Новая машина получила индекс «901».
Если сравнивать этот вездеход с аналогами того времени, то, скорее всего, на эту роль подойдет американский тяжелый внедорожник Dodge WC.
Выпускался «901-й» сразу в трех местах — на входивших в концерн Auto Union заводах Horch и «Wanderer», а также на производственных площадях фирмы «Opel», которую немцы с началом войны национализировали у американской корпорации «General Motors». Продукция марок Horch и «Wanderer» носила индекс 901, а вот «Opel» обозначался литерами «MPI». Еще одним отличием «опелевского» варианта стал более слабый 6-цилиндровый мотор мощностью 68 л.с. при 2800 об/мин, унифицированный с другими моделями фирмы. Он устанавливался и на легковой «Admiral», и на грузовой «Blitz».
Техническая начинка.

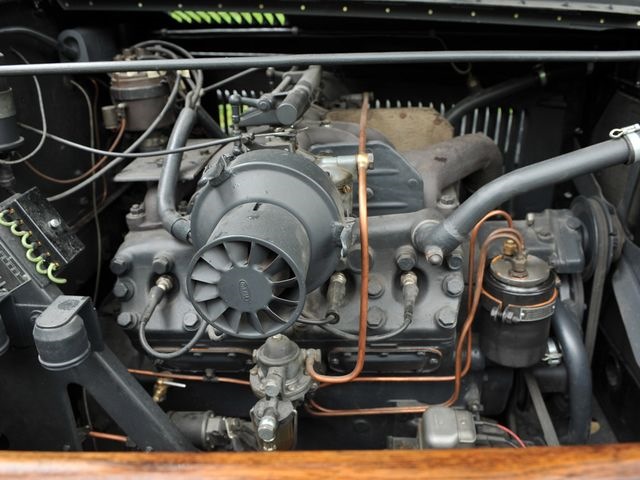

Новый многоцелевой вездеход Horch-901 был выполнен на типовом рамном шасси с постоянным полным приводом колес. В качестве силового агрегата был выбран V-образный 8-цилиндровый мотор с горизонтальными клапанами объемом 3.5 литра, развивавший мощность 80 л.с. – подобные моторы использовались и на легковых гражданских моделях «Horch-830BL» и «930V». Электрооборудование внедорожника было 6-вольтовым – как у большинства автомобилей конца 1930-х годов. Автомобиль комплектовался синхронизированной механической 4-ступенчатой коробкой передач, 2-ступенчатой раздаточной коробкой, а также блокируемым межосевым дифференциалом.

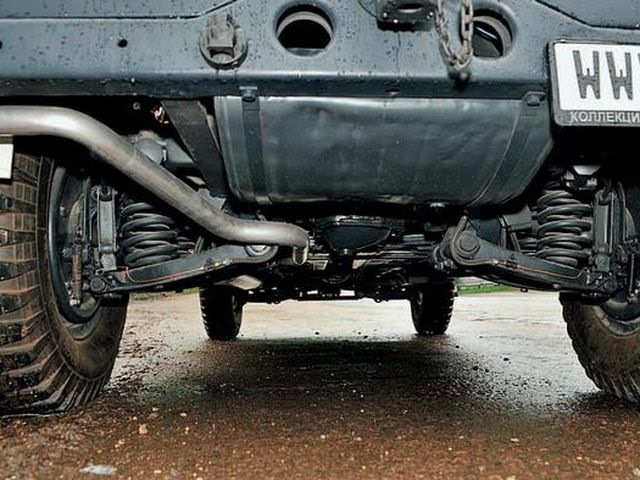

Независимая подвеска (!) 18-дюймовых колес была выполнена на двойных поперечных рычагах и пружинах, барабанные колесные тормоза диаметром 350 мм снабжались гидроприводом. Обе независимые подвески с рычагами и пружинами, примененные для наилучшего восприятия автомобилем неровностей грунта, вынудили конструкторов использовать карданные шарниры. Защита их (шарниров) от пыли и грязи возлагалась на специальные резиновые пыльники – гармошки, но в условиях бездорожья они очень часто рвались и терялись, что приводило к преждевременному выходу из строя карданов.
В подвеске Horch-901 использовалась сложная система централизованной смазки, состоявшая из большого количества масленок и медных трубок, при помощи которых масло поступало к нескольким десяткам точек подвески машины.
Интересной деталью автомобилей серии Horch-901 являлись два запасных вспомогательных вращающихся колеса, играющих роль опорных катков. Располагаясь в специальных полукруглых нишах, они помогали преодолевать сложный рельеф пересеченной местности, а также брустверы и окопы.
Применение 901-х
Horch 901 и «его близнецы» являлись одними из самых популярных германских внедорожников времен Второй Мировой войны. Они участвовали во всех кампаниях Вермахта с самого начала военных действий Германии и до ее капитуляции. Автомобиль выпускался в различных модификациях и имел очень широкую сферу применения: транспортировка орудий, разведка, перевозка раненых, использовался также как носитель тяжелых пулеметов и радиостанций…
В зависимости от назначения различные модификации «901-х» имели некоторые отличия, порой даже заметные, как в конструкции кузова, так и в трансмиссии. Итак, в соответствии с автомобильной классификацией Вермахта, Horch-901 поставлялся для армии в следующих вариантах: Kfz.12 – исполнение с тентованным кузовом без дверей – использовался как многоцелевой тягач; Kfz.15 и Kfz.16 – тентованные варианты с дверями (со съемными стеклами) – использовались для разведки; Kfz.17 – полевая радиостанция, прокладчик телефонных линий, саперная, санитарная. В зависимости от исполнения и года выпуска автомобили Horch-901 имели полезную нагрузку 600-980 кг и полную массу 3300-3680 кг.
В 1940-1942 годах на базе модернизированных «901-х» (Horch-901 Typ 40) была собрана партия из 50 элитных 5-местных полноприводных штабных, представительских или парадных автомобилей «Тип 40 Кабриолет» или Kfz.21 для высших военных чинов. Внешне они почти не отличались от обычных гражданских престижных кабриолетов с открытыми 4- дверными кузовами, но их военное предназначение выдавали высокая посадка, 18-дюймовые вездеходные шины, светомаскировочные фары, специальные звуковые сигналы, запасные канистры на подножках, дополнительные багажники, сцепные крюки для буксировки прицепов или орудий.
Модернизация. Тип 40

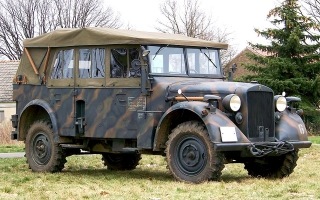

При модернизации модели в 1940 году решили отказаться от вспомогательных колес. Опыт эксплуатации автомобиля показал, что армии необходима более просторная машина. Так появился модернизированный вариант Horch 901 Typ 40. Избавившись от третьей пары навесных колес, появилась возможность расширить кузов. Запаску оставили только одну — закрепленную в салоне с левой стороны. Последнее диктовалось уже экономией резины, поскольку Германия во время войны постоянно испытывала дефицит каучука. Теперь в салоне могли разместиться продольно в ряд сразу три бойца, что повысило общую вместимость автомобиля до восьми человек.
Кроме того, была изменена форма самих дверей, благодаря чему, в салон стало проще забираться — важный фактор в условиях боевых действий. Модернизация коснулась также и силовой установки — под капотом установили более мощный мотор объемом 3.8 литра, развивавший мощность 90 л.с. при 3600 об./мин. С ним тяжелый автомобиль мог разгоняться до 95 км/ч. Также Typ 40 получил 12-вольтовое электрооборудование.
Всего до 1943 года было изготовлено около 31 тыс. автомобилей серии «901» и «MPI» различных модификаций, из них на долю «Хорьха» пришлось чуть менее 15 тысяч. После войны они исчезли довольно быстро – сказались сложность конструкции, отсутствие запчастей и должного ухода. Тем не менее. это были вторые по распространенности легковые немецкие армейские автомобили после VW-82.
Технические характеристики армейского внедорожника Horch-901
Модель Horch 901 Kfz.15 Horch 901 Typ 40 Kfz.16
Тип кузова открытый с тентом открытый с тентом
Число дверей 4 4
Число мест 5 8
Длина, мм 4 740 4 700
Ширина, мм 1 850 1 860
Высота, мм 2 050 2 070
Колесная база, мм 3 100 3 100
Колея передняя, мм 1 532 1 532
Колея задняя, мм 1 532 1 532
Дорожный просвет, мм 250 250
Масса снаряженная, кг 2 600 2 500
Полезная нагрузка, кг 700 750
Тип привода полный (постоянный) полный (постоянный)
Коробка передач 4-ст. мех. 4-ст. мех.
Раздатка 2-ст. 2-ст.
Тип двигателя карб. карб.
Система охлаждения жидкостная жидкостная
Объем двигателя, л. 3.517 3.823
Число цилиндров V8 V8
Мощность двигателя,
л.с. (об./мин.) 80 (3500) 90 (3600)
Макс. скорость, км/ч 90 95
Вот такая интересная история полного привода от Horch!
Спасибо за внимание!
