Встраиваемый bluetooth mp3 fm usb модуль
Как-то в Инете увидел ролик о небольшом, но очень полезном девайсе, а именно о bluetooth mp3 fm usb модуле, который превращает старую магнитолу, колонки, музыкальный центр и все прочее в довольно современное мультимедиа устройство.
И я реши попробовать заказать это чудо-нанотехнологий с известного каждому сайта. Плюс цена в 244 рубля, однозначно намекает на обязательность покупки.
У меня в наличии, дома и в гараже присутствует много старой аудио-техники: магнитола, муз. центр из 2000-х годов, различные колонки он компа.
Самым бесполезным был муз. центр, т.к. проигрыватель CD-дисков в нем сломался где-то лет 7 назад, на деках растянулись пасики и кассеты он не играл. Из всех полезных функций в нем функционировало только радио и AUX. Получился приемник с двумя колонками по 70 Вт.
Поэтому решил, что данный модуль буду внедрять в музыкальный центр, в районе выдвижного CD-лотка.
Для этого пришлось немного разобрать центр, вытащить лоток для дисков и врезать туда модуль, места он занимает крайне мало и отлично поместился с фронта лотка:
Далее остается подключить питание на модуль и вывести Audio-out разъемы на вход AUX-центра. Питание модуля осуществляется напряжением от 5 до 12 Вольт. Долго искал на плате центра где бы взять такое напряжение, но все что находилось было в районе 24 вольт, а так как я ни разу не электрик или электронщик (не знаю как правильно), то решил не мучиться, а поставить блок питания от телефона на 5 вольт, подключив его к 220 вольтам блока питания самого центр, а с него уже запитывать модуль bluetooth mp3.
Схема моего подключения выглядит примерно так (как же неудобно рисовать в Paint):
Блок питания от мобилки притянул стяжкой к дну центра, контакты заизолировал и подключил через, разъем папа-мама к блоку питания центра:
Далее тремя проводками подпоялся к AUX-входу центра, можно было сделать и на тюльпанах, но так ничего не торчит наружу:
Далее все проверяем на работоспособность и собираем в единое целое:
Процесс включения: включаем центр, выбираем крутилкой или пультом от центра AUX вход, пультом от модуля (маленький цветастый) включаем сам модуль. Выбираем кнопкой MODE по кругу: FM, bluetooth, USB или AUX.
Если использование модуля не нужно, то просто выключаем его, и слушаем радио на самом центре.
Впечатления: USB-флешка играет отлично, распознал флешку на 8 и 16 Гб (FAT 32), bluetooth — отлично, телефон подключился сразу же, треки на телефоне можно перематывать как на самом телефоне, так и пультом от модуля. Встроенное FM-радио поймало только станции с мощным сигналом, работает только автопоиск. Встроенный в модуль AUX не использовал, на плате есть еще гнездо под микрофон — не стал разбираться.
В итоге, отличное устройство, чтобы оживить старую аудиотехнику, буду заказывать еще один модуль и монтировать его в отдельном корпусе с блоком питания и аудиовыходами — будет портативное устройство для подключения к другой технике.
Видео для вдохновения:
Всем спасибо за внимание!
P.S: Старые пасики поменял на новые, дека заработала.
Upd: 31.10.2021 долгое зажатие кнопок перемотки трека (синяя влево и вправо) — переключает папки на флешке!
Продолжение «установка модуля mp3, usb, bluetooth в штатную магнитолу»

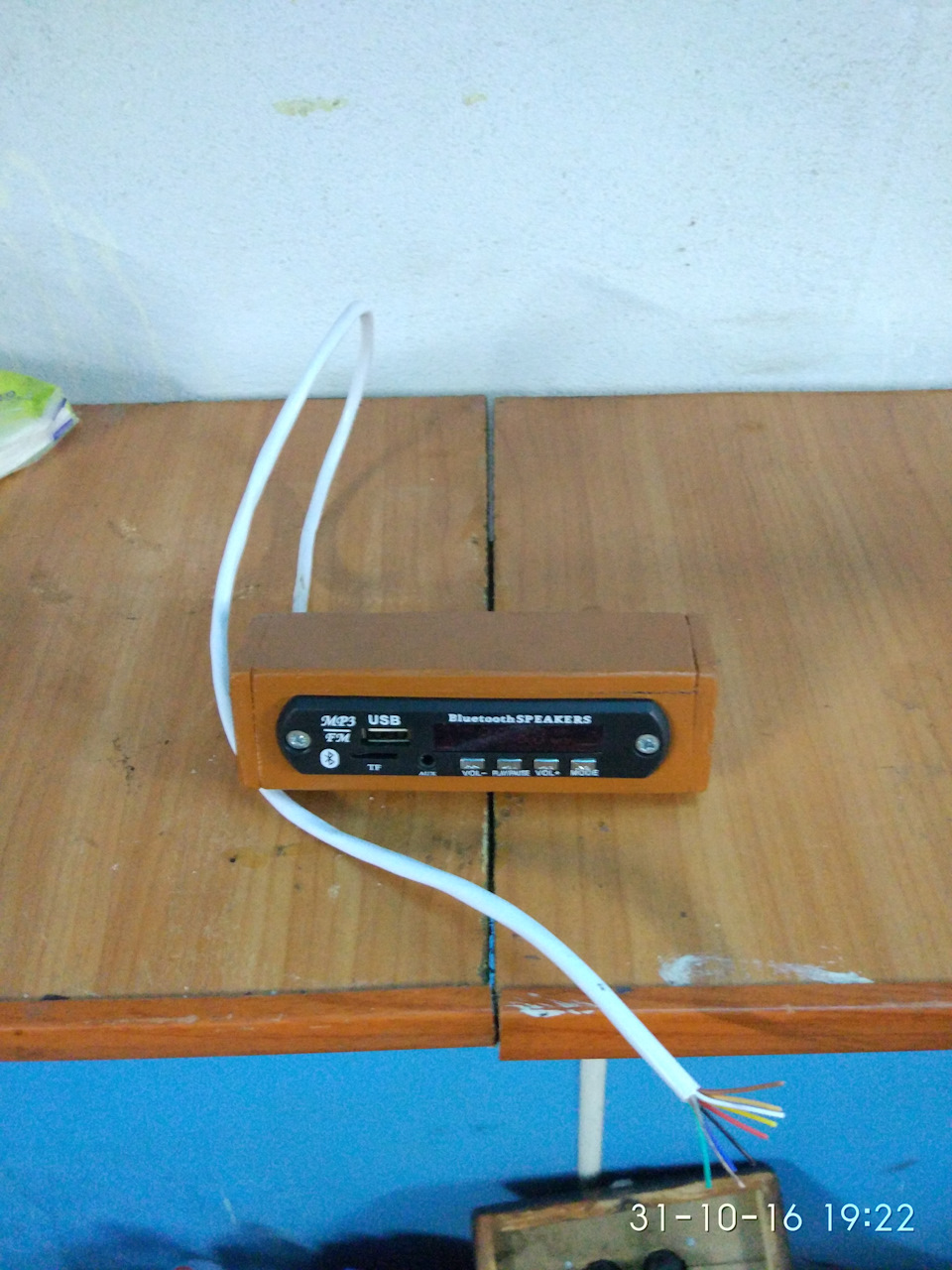

Начало Наконец установил себе етот модуль. Склеил коробочку с тонкой фанеры, т.к. ненашел пластиковую подходящую. Сначало всё собрал, но звук был очень слабый на максимальной громкости, или где то коротыш был или контакт хреновый. Разобрал перепоял и добавил еще одно реле, которое дает питание на модуль через АМ канал, чтоб он постоянно не был включен.
Музыкой доволен до усрачки. Блютузом и УСБ одинаковое качество звучания, просто бомба))) даже радио ловит без припаяной антены)) может в будущем попробую активную антенну туда подсоединить, может будет лучше ловить чем родное радио.
Update… как и обещал, расписываю куда что паять и принцип действия.
относится к CY460 PN-2598M
Реле берем 12 вольтовое маломощное, для двух групп контактов, если найдете для трех групп контактов, то второе реле не понадобится. реле брал тут
Как и писалось раньше, подлючение идет на AM канал. На плате магнитолы режем дорожки между 6 и 7, и между 2 и 3. Когда радио работает в обычном FM режиме то контакты (6,7) и (2,3) соединены. Когда радио переключаем в AM канал на точке AM VCC появляется 9В и реле 1 переключается с контактов (2,3) и (6,7) на контакты (2,4) и (6,8) это идет прямой выход сигнала с модуля на усилитель магнитолы, также реле 2 замыкает контакты (9,10) и появляется питание на модуле.
Первый реле мы переключаем левый и правый канал, а вторым реле мы соединяем + и разрываем.
На схеме 11 точка, я взял массу (GND) канальную кинул отдельным проводом на плату, хотя думаю можно было и в общую массу припаять но может были бы какието помехи, и я не рисковал.
И будьте осторожны, если вы подключите фишку выхода ето номера 4,11,8 и подключите сначала + на красной фишке не поключив массу, то масса пойдет через 11 и сгорит микросхема, как было у меня первый раз.
На всех фотках, рисунки обозначены цифрами которые надо соединить между собой. Вроде обьяснил как мог. Если что то не понятно, спрашивайте постараюсь ответить.
МРЗ USB, AUX в штатную магнитолу
МРЗ USB, AUX в штатную магнитолу. USB Car Adapter WT-USB01.
Устройство USB Car Adapter WT-USB01 добавляет возможность проигрывания музыки с USB флешек и с телефонов по AUX на стандартной голове. По сути — это эмулятор CD ченджера.
Цена 1100 р., ссылки нет т.к. товар распродан, запрос для поиска «Car Adapter MP3 AUX USB Toyota»
Переходник для монтажа на панель – 340 р. ТЫЦ
Переходники были только с розовым разъемом AUX, сейчас появились с черным. Рекомендую. Я свой розовый немного закрасил черным цветом, чтобы глаза не мозолил. И заглушкой закрыл, чтобы пыль не набирал.
Установка сводится к подключению разъема на место CD-ченджера. Голова думает, что подключен ченджер, управление как обычно, с магнитолы или руля, ничего изобретать не надо. Все работает как штатное оборудование, что мне очень нравиться.
Достоинства:
1. Получаем поддержку MP3, AUX дешево.
2. Сохраняем вид стока, живой БК, не нужно разбираться с кнопками на руле (у кого они есть).
3. Простая установка.
Недостатки:
1. Невозможно подключить Bluetooth. Например, на Yatour есть такая возможность, (за дополнительные деньги можно купить беспроводной модуль, по деньгам на сегодня около 2500+1500=4000р, и куда-то нужно выводить микрофон).
2. Если в комплектации автомобиля есть штатный CD ченджер, то его придется отключить.
Комплект поставки:
Вместе с адаптером пришел Y-коннектор для нашей короллы Е12, кардридер USB 2.0, инструкция на английском.
В инструкции есть описание и распиновка подключения, поэтому адаптер можно подключить на автомобили других марок и моделей Toyota, Honda, Mazda, Audi, WV, Skoda, Seat напрямую без коннектора, но придётся поработать.
Установка
Установка с Y-коннектором простая. По времени в первый раз на всю установку уйдет, думаю, минут 30-40 без спешки.
Обратите внимание! Коннектор разный для авто 2002-2004 (5+7 пин) и 2004-2006 (6+6 пин) годов, при заказе смотрите на года выпуска. Или на мафон, так надежнее. У меня рестайл 2006 года, коннетор 6+6 пин, мафон на фото.
Нашел проводку для штатных часов. Долго думал. Посмотрел цены (1000-2500р за б.у.) Отпустило.
Адаптер разместил над бардачком.
Маленькие замечания: электроразьемы ну очень тугие. Отвертки для болтов магнитолы должны быть длинными, и желательно магнитными; на всякий случай захватите магнитную указку для поиска упавшего крепежа.
Фото не мое. Взял здесь — ТЫЦ
Конечный результат
Опыт эксплуатации устройства:
1 Качество звука МРЗ
Сразу оговорюсь, я не меломан, но хороший звук люблю. Все ниженаписанное мое личное мнение.
Качество звучания на уровне CD. Звук стал бассовитее, как будто поставили в эквалайзере магнитолы BASS +2.
Устройство чувствительно к качеству МР3. Если файл в плохом качестве заваленным уровнем громкости или низким битрейтом, то и звук будет плохим. Многие ошибочно думают, что если МРЗ файл в битрейте 320 кб/сек, то это топчик. Но это не всегда так, битрейт это косвенный признак. Мне даже flac кривой попадался, а у него битрейт был 1000-2500 кб/сек, что уж говорить.
У меня есть МРЗ файлы отличного качества, средние и совсем плохие (96 кб/сек радио из GTA3), все слушаю, под настроение, уровень громкости и чистота звука везде разная, но я дискомфорта не испытываю. Жена у меня вообще разницы не слышит.
2. Качество звука AUX
Звучит хорошо, не хуже CD. Проверял на телефоне Motorola Droid Ultra, плеере Ibasso Dx50. Запускал на своем Dx50 файлы flac, звук отличный. Одни и те же файлы с плеера по AUX играют лучше, чем через адаптер. Некоторые отзывались о шумах и низком уровне громкости, может дело в мощности аудиовыхода источника, у меня Motorola и Ibasso могут раскачать любые наушники с большим запасом громкости (подключал на максимальной громкости). А может ревизия самого адаптера другая, не знаю.
3. Файловая структура:
На флешке музыка должна лежать в папках с надписями CD01, CD02 … CD99 (можно просто по номерам, главное использовать только английский и арабские цифры). Названия треков или папок на магнитоле не отображается, хоть голова и поддерживает CDtext. Магнитола думает, что каждая папка это диск, прослушивание возможно только с одного диска, т.е. рандом включается только по одной папке. По инструкции максимальное количество файлов в папке – 99, маскимальное количество папок – 99 (это 9801 песен, примерно 50 Гб МРЗ и 490 часов музыки). Можно делать папки в папке, устройство каждой папке присвоит свой номер. Можно кидать файлы в корень, тогда вся флешка будет как один диск. В общем, как ни кидай файлы, адаптер их делит на диски на свое усмотрение.
Если в папке больше 99 треков, то играть они все же будут, но номер трека вообще не будет отображаться.
Максимально закидывал 278 треков на один диск — читает. Но, думаю, так делать не стоит. Я лично создал разные папки с разными жанрами, получилось вроде плей-листов, что очень удобно.
4. Поддержка форматов
MP3 и WMA (другие пробовал – не видит).
5. Требования к накопителям
У флешки файловая система должна быть FAT, FAT32, (xFat, NTFS не видит).
По инструкции максимальный объем подключаемого носителя 16 Гб. Пробовал USB флешку 32 Гб FAT32 – работает на ура!
USB разъем может заряжать телефон.
6. Воспроизведение
После выключения/включения зажигания воспроизведение продолжается с места остановки.
Если вынуть флешку, послушать AUX, снова вставить эту-же флешку, он её вспомнит без повторного сканирования.
Рандом работает по одному диску/папке.
AUX активируется только если вынуть флешку, если её вернуть на место во время воспроизведения то продолжит играть AUX. Если переключиться с AUX на радио и обратно при вставленной флешке с музыкой, то заиграет опять флешка.
Можно поставить телефон на воспроизведение через AUX и одновременно на зарядку.
Есть один косяк — изредка при включении зажигания сначала на долю секунды пытается играть первый трек, а потом адаптер переключается на место последнего прослушивания. Это сопровождается коротким звуком, буквально на пол секунды. Проявляется не часто, зависимости пока не заметил.
Диски переключаются кнопками на магнитоле (или руле), при этом штатный CD диск в магнитоле работает, идет под номером 01.
CD-text пробовал закидывать в папки в виде отдельных файлов — не видит. Так что наименований треков не будет, адаптер их не поддерживает. Хотя есть адаптеры для BMW поддерживающие CD-text, но там тоже есть свои сложности.
Пользуюсь две недели, пока глюков или зависаний не было. Если появятся, допишу.
Итог.
Порекомендую ли я это устройство? Однозначно – да. Со своими обязанностями справляется на отлично.
Как слушать музыку в машине с телефона: Bluetooth, AUX, USB кабель, трансмиттер
Существует огромное количество штатных головных устройств и универсальных автомагнитол. Все они отличаются своими возможностями и функционалом. Какие-то могут проигрывать музыку только со старых кассет и принимать радио, а какие-то уже не поддерживают компакт-диски. Современные магнитолы чаще всего поддерживают воспроизведение музыки только с USB-накопителей, SD карт и по Bluetooth.
Способы подключения смартфона к автомагнитоле
Через Bluetooth (без проводов)
Главное, чтобы магнитола в вашем автомобиле поддерживала Bluetooth. Это можно узнать, посмотрев инструкцию, или характеристики на официальном сайте. Если в вашем авто штатное головное устройство, то вы скорее всего в курсе, есть там Блютуз, или нет. Так же в большинстве случаев на самом устройстве есть значок Bluetooth, или соответствующий пункт в настройках. Процесс подключения смартфона к акустической системе вашего автомобиля может отличаться от моей инструкции.
Как подключить:
Треки можно переключать с помощью кнопок на магнитоле, или на руле. Так же можно управлять громкостью, принимать звонки. Но это зависит от функционала магнитолы, или комплектации вашего автомобиля.
Я считаю, что такое подключение одно из самых удобных и доступных на сегодняшний день. А если вам повезло, и у вас автомобиль с поддержкой Apple CarPlay и Android Auto, то после подключения на экране головного устройства появляться иконки самых необходимых приложений, которые могут пригодиться в автомобиле. В том числе приложение «Музыка».
Подключаем телефон к магнитоле через AUX
Самый простой и быстрый способ. К тому же даже в старых магнитолах, как правило есть AUX вход. А на телефоне есть 3.5 mm выход на наушники. Или в комплекте идет переходник. На магнитоле AUX вход выглядит примерно вот так:
У меня он был в комплекте. Если у вас его нет, то купить его можно практически в любом магазине цифровой техники. Он не дорогой.
Выполняем подключение:
Айфон точно так же можно подключить через AUX.
Я сам часто слушаю музыку в машине через AUX, так как Bluetooth в моей магнитоле нет. Не так удобно, как по Bluetooth, но тоже не плохо.
Через USB кабель
Задача в том, чтобы использовать телефон просто как накопитель. То есть на флешке (или внутренней памяти) телефона есть музыка, мы подключаем телефон к магнитоле по USB в режиме передачи данных, магнитола сканирует память телефона, находит там аудио файлы и начинает их проигрывать. Как будто мы подключили обычную флешку.
Что важно:
Соединяем смартфон с магнитолой:
Способ рабочий, можно использовать. Но как мы уже выяснили, у него есть много минусов и разных нюансов.
Через Bluetooth трансмиттер или ресивер (приемник)
Как вы уже поняли, нам подходят оба устройства. Так как нам нужно принять звук со смартфона по Bluetooth и передать его на автомагнитолу через AUX. Не буду долго рассказывать, а лучше покажу как это работает на реальном примере.
У меня модель трансмиттера не совсем подходящая для использования в автомобиле. Он очень большой, с батареей. Есть более компактные и простые модели, по размеру меньше чем флешка.
Через FM-трансмиттер (радио)
Если ваша магнитола читает только кассеты или CD диски и ловит радио, то к ней можно подключить ваш телефон через FM-трансмиттер. Есть огромное количество разных устройств. Они отличаются своими возможностями, дизайном и т. д. Кроме передачи музыки с телефона через радио, FM-трансмиттеры умею читать SD карты, обычные USB флешки, работать как устройство громкой связи. Питаются они обычно от прикуривателя. Или по USB от зарядки.
Покупать такое устройство есть смысл только в том случае, если магнитола в автомобиле без AUX входа и Bluetooth. Если есть AUX, то лучше купить Bluetooth трансмиттер. Но это чисто мое мнение. При таком подключении может быть плохое качество звука, помехи.
Работает это следующим образом:
В некоторых случаях это единственное решение, которое позволяет слушать музыку в автомобиле с помощью телефона. Речь идет о старых магнитолах и штатных головных устройствах.
Специальный эмулятор для головного устройства
Есть такие устройства, как эмуляторы CD-чейнджера для магнитолы. Это устройство подключается в специальный разъем (на задней панели магнитолы) и позволяет считывать музыку с SD карт, USB накопителей, принимать ее с телефона по AUX, или Bluetooth. А магнитола «думает», что она работает с обычным CD-чейнджером. Все красиво подключается и работает, без колхоза. Подходит для старых штатных автомагнитол.
Подключается он через вход для CD-чейнджера. Или через специальный переходник.
Выводится как правило где-то в бардачок, или в другое удобное месте. Головное устройство определяет его как CD-чейнджер.
Ничего сложного, только будете внимательны при выборе этого устройства. На том же AliExpress их очень много. Обязательно выясните, подойдет ли конкретная модель конкретно для вашего автомобиля. Нужно чтобы совпадали определенные протоколы, которые поддерживает эмулятор и головное устройство. Почитайте отзывы, спросите у продавца, погуглите информацию по модели своего автомобиля.
Apple CarPlay и Android Auto
Ну это лучшее решение на сегодняшний день. Если в вашем автомобиле есть есть поддержка Apple CarPlay и Android Auto, то вы не просто можете слушать музыку со своего Айфона, или смартфона на Android, а выводить на экран головного устройства необходимые приложения: карты, подкасты, аудиокниги, мессенджеры, календарь, телефон. Так же можно использовать голосовой поиск.
Поддержка Apple CarPlay и Android Auto должна быть со стороны штатного головного устройства, или автомагнитолы. Некоторые популярные производители, такие как Gazer, Pioneer, ALPINE, Kenwood, SONY, JVC уже выпустили магнитолы с поддержкой этих функций.
Полный список поддерживаемых автомобилей указан на сайте https://www.android.com/auto/ и https://www.apple.com/ru/ios/carplay/. Там же можно более подробно ознакомитmся с данными функциями.
Послесловие
Очень сложно в одной статье рассказать о всех возможных решениях, и всех нюансах. По той причине, что есть очень много разных штатных головных устройств и магнитол. Конечно же все они сильно отличаются своим функционалом и возможностями. Я показал в большинстве случаев универсальные решения, которые можно использовать практически со всеми устройствами, и слушать музыку с телефона в любой машине. Так же я рекомендую изучить информацию конкретно о своей магнитоле. Просто наберите ее модель в поиске и почитайте описание на сайтах, посмотрите технические характеристики, видео на Ютубе.
Если вы использует, или знаете какое-то другое решение – обязательно поделитесь им в комментариях. Если что-то не получилось подключить, или не работает, то оставляйте вопросы. Постараюсь подсказать решение.
Установка MP3 модуля в музыкальный центр
Скорее всего, у многих еще остались старые плееры, магнитофоны или другие аудиосистемы. Выкинуть их рука не поднимается, да и оставлять – смысла нет. Не стоит расстраиваться. Можно вдохнуть жизнь и в этих «старичков». Переделка старых систем под USB – задача совсем несложная, особенно если это касается музыкального центра. Такая работа не отнимет много времени, да и стоить будет совсем немного.
Что необходимо для подключения мр3 модуля
По своей конструкции модули собой представляют небольшой mp3-проигрыватель, который не имеет своих колонок и блока питания. Чтобы восполнить эти недостающие элементы используется старый музыкальный центр.
Чтобы переделать музыкальный центр, у него должны быть в рабочем состоянии:
Для переделки будут необходимы:
О встраиваемых модулях
Технический прогресс не стоит на месте. Вот и китайские производители решили порадовать мастеров-любителей, выпустив на рынок специальный аудиомодуль для преобразования звука.
Устройство продается в нескольких исполнениях, отличающихся по рабочему напряжению. Модель, подходящая для большинства музыкальных центров, питается 5В. Если измерения напряжения на печатной плате музцентра не позволяют найти нужную пару проводников, можно купить другое исполнение панели. Например, с питанием 12В с допустимым пределом от 9 до 15В.
Тем, кто хочет получить все и сразу, понравится исполнение с блютуз модулем. Он позволяет воспроизводить аудио с телефона после сопряжения с модифицированным музыкальным центром.
Модуль с USB и Bluetooth
Но этих деталей не хватит даже для создания самого простого плеера. Для этого и будет использоваться старая аудиосистема. Хорошо, если она сохранилась в рабочем состоянии. Если же нет, не страшно. Главное, чтобы работали необходимые детали:
Вы можете выбрать устройство с различными «наворотами», но для оживления старого кассетника хватит и простого модуля, оснащенного одним портом для usb и способностью выводить звук.
Плата преобразования звука
Важные моменты перед подключением
Сегодня производители радуют мастеров-любителей, изготавливая специальный mp3-модуль для преобразования звука. Это устройство может комплектоваться:
Рекомендация! Для домашних нужд вполне достаточно простейшего изделия только с портом usb.
Что понадобится для работы
Панель интерфейса чтения вполне аккуратно вписывается в общее корпусное исполнение музыкального центра. Но для ее размещения понадобится вырезать прямоугольное отверстие. Для всех необходимых работ потребуются:
Вырезать отверстие в корпусе можно разными способами. Оптимальный зависит от набора инструментов, доступного пользователю. Удобно работать дремелем или мини режущими дисками, закрепляемых в патроне дрели. В самом простом варианте отверстие можно вырезать лобзиком или ножом, выравнивая края напильником.
Вариант расположения модуля в музыкальном центре
Пошаговое подключение мр3-модуля к музыкальному центру
Чтобы установить модульную деталь, необходимо определить ее месторасположение. Если вы разбираетесь в электронике, то можно припаять модульную плату к проводам. Если же нет, то можно подключить эту деталь в кассетное отделение. При этом нужно учесть возможность управления пультом.
Схемы модульной платы и аудиосистемы, как правило, находятся в комплекте к покупным моделям, иначе их можно отыскать в интернете. Аудиомодуль обязан иметь питание 5 Вольт. От 12 В его необходимо подсоединять через блок питания 12-5 В.
Меры предосторожности и требования к проведению работ
Стоит понимать, что без некоторых навыков в обращении с измерительными приборами и знаний в области электротехники при модернизации старого музыкального центра просто не обойтись. Для проведения работ понадобятся, как минимум, мультиметр и паяльник.
Проводить любые операции необходимо только при отключенном питании музцентра. Это основная мера безопасности, ведь напряжение 220В является смертельным для человека.
Если необходимо производить измерения параметров электроцепей при включенном питании, делать это нужно осторожно. Во-первых, нужно аккуратно прикладывать щупы мультиметра. Не допускается замыкание соседних токоведущих дорожек на плате. Во-вторых, нельзя касаться руками любых областей конструкции, где может быть напряжение. Кроме очевидной опасности поражения электротоком есть еще одна, повреждение элементов платы музыкального центра.
Работа мультиметром требует осторожности и знаний
Последовательность модернизации музыкального центра
Для работы плеера необходимо подключить:
Поскольку в центре имеется режим AUX, а на задней панели есть соответствующие разъёмы в виде тюльпанов, цепи выходного сигнала плеера я решил подключить к разъёмам AUX изнутри.
Итак, для поиска точек подключения цепей питания +5 Вольт и доступа к внутренней части разъёмов AUX, снимаем боковую крышку корпуса.
На общей плате музыкального центра находим три точки с надписью AUX: GND – общий, R – правый, L – левый. К ним будем припаивать выводы нашего плеера GND, RO и OL, соответственно общий, правый, левый.
На шлейфе, идущем от блока питания музыкального центра к общей плате, ищем источник напряжения +5 Вольт. Так как точки на плате не подписаны, находим требуемое напряжение, производя замеры мультиметром. Для этого один его щуп соединяем с контактом GND или с шасси музыкального центра, которое соединено с землёй (GND), вторым щупом проверяем все провода шлейфа. Да, очень важно поиск производить при включенном режиме AUX, так как именно в этом режиме я собираюсь в дальнейшем прослушивать плеер.
После нахождения точек подключения припаиваю по временной схеме все пять проводов плеера (шестой вывод ANT – антенна не задействую, так как в центре имеется свой тюнер FM). При выполнении пайки музыкального центра обязательно нужно отключить от сети. Размещаю плеер на верхней панели музцентра и включаю его в сеть, не устанавливая назад боковую крышку.
Включаю режим AUX и, вставив в слот плеера карту MicroSD с музыкальными записями, убеждаюсь в работоспособности плеера.
Всё. Теперь можно приступать к окончательному монтажу. Место размещения плеера я выбрал на наружной крышке кассетной деки, которая имеет достаточную толщину. Произведя разметку будущего отверстия, аккуратно прорезаю пластик.
При установке плеера, снаружи должна оказаться только его лицевая панель. Крепление плеера производится двумя саморезами, закрученными в подготовленные отверстия.
Временно припаянные провода отпаиваются от платы, весь образовавшийся шлейф аккуратно связывается в пучок, укладывается и закрепляется внутри корпуса музыкального центра, после чего провода припаиваются окончательно.
Теперь точно всё. Можно закрывать крышку и включать музыкальный центр. Все кассетные деки при этом сохранили свою функциональность и прекрасно работают.
Смотрите видео
Как подключается плеер
На задней панели мультимедиа панели есть гребенка с контактами или выходы в виде отдельных проводов. Их 6 штук:
Чтобы упростить описание процесса, в качестве вводных будем принимать музыкальный центр с AUX входом. К подобным моделям плеер подключается довольно просто. Если же входа для внешнего сигнала у музцентра нет, понадобятся сложные работы с принципиальной схемой устройства и коммутацией выходов плеера непосредственно на вход усилителя.
Заключение
Чтобы переделать старый музыкальный центр под usb, вам не придется прикладывать много усилий. Необходимо только заказать специальный модуль для перекодировки аудио и установить его в старенький плеер. За совсем небольшую стоимость, вы получите устройство, которое сможет воспроизводить музыку с флешки.
Завершение работы
После того, как все точки коммутации найдены, производят окончательную пайку и изоляцию. Затем плеер устанавливается в вырезанное для него отверстие и прикручивается саморезами. Корпус собирается. Все, что остается — проверить работу модифицированного музыкального центра.
