Зажигание Ока
При проектировании малолитражного автомобиля ВАЗ «Ока» 1111 и 11113, многие узлы и механизмы были «позаимствованы» у других моделей ВАЗ, что позволило удешевить производство авто и ускорить начало выпуска. Но некоторые составляющие конструкторам пришлось существенно переработать, чтобы подстроить их под особенности двигателя «Ока». Одной из таких составляющих является система зажигания.
Конструкторы при создании системы зажигания использовали современные наработки тех годов. ВАЗ «Ока» получила систему зажигания бесконтактного типа. При этом особенности силовой установки позволили несколько упростить систему и уменьшить количество составных элементов, что оказало положительное влияние на надежность этой составляющей силовой установки.
Конструкция
Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:
Все элементы соединены между собой проводкой.
Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.
Датчик момента искрообразования
Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.
Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.
Датчик не только задает импульсы, он еще и «подстраивается» под условия работы мотора, корректируя угол опережения в зависимости от рабочих условий мотора (оборотов, нагрузки).
Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.
На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.
Коммутатор
Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.
На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.
Катушка
«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.
Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».
Штатной на «Ока» является катушка типа 29.3705, но у нее есть аналог, который подходит для использования на малолитражке – 3012.3705.
Провода, свечи
Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.
Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.
Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.
Как все работает
Принцип работы системы зажигания такой: после поворота ключа в положение «1» эл. енергия от АКБ через замок, предохранители и вспомогательное реле поступает на компоненты системы зажигания. При этом импульсы высокого напряжения не генерируются, поскольку датчик момента искрообразования еще не работает.
После задействования стартера привод ГРМ начинает вращать распредвал, а соответственно и вал датчика – датчик Холла начинает взаимодействовать с экраном, благодаря чему создаются управляющие импульсы.
Поступая на коммутатор, эти импульсы обеспечивают прерывание цепи питания обмотки катушки. В момент разрыва цепи питания в катушке индуцируется импульс высокого напряжения, который по высоковольтным проводам поступает на свечку, что приводит к образованию искры между ее электродами.
Неисправности
Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.
Неисправностей у системы зажигания «Ока» не так уж и много:
Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.
Диагностика неисправности осуществляется путем визуального осмотра проводки и мест ее соединения, а также последовательной заменой всех компонентов на заведомо исправные. Более точно установить неисправный элемент позволяет проверка с использованием измерительных приборов.
Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.
Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.
Установка угла опережения
Установка угла опережения зажигания – единственная операция, которая выполняется в системе зажигания.
Для правильной установки угла используется стробоскоп. Технология выполнения работ – не сложная. Алгоритм действий такой:
Проверка и замена катушки зажигания ВАЗ «ОКА» 1111 1988-2008
На автомобиле может быть установлена катушка зажигания типа 29.3705 или 3012.3705.
Катушка имеет два высоковольтных вывода и подает искру одновременно в оба цилиндра.
Вам потребуются: ключ «на 7», омметр.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Откройте капот. Снимите бачок омывателя с кронштейна, приподняв его вверх, и отложите в сторону, чтобы получить доступ к гайкам крепления катушки зажигания.
3. Отсоедините два высоковольтных провода от выводов катушки.
4. Сдвиньте защитные колпачки и отсоедините два провода от низковольтных выводов катушки. Запомните или запишите порядок присоединения проводов: коричневый — к заднему выводу (по ходу автомобиля), а черно-голубой — к переднему.
5. Отверните три гайки крепления катушки.
Обратите внимание: под гайками установлены плоские шайбы.
6. Снимите катушку зажигания и протрите ее чистой тряпкой.
7. Для проверки катушки измерьте сопротивление первичной и вторичной обмоток. Чтобы измерить сопротивление первичной обмотки, подсоедините омметр к низковольтным выводам катушки. Сопротивление должно составлять (0,5±0,05) Ом.
8. Чтобы измерить сопротивление вторичной обмотки, подсоедините омметр к высоковольтным выводам катушки. Сопротивление должно составлять (11,0±1,5) кОм. Если хотя бы в одном случае сопротивление отличается от указанного, замените катушку.
9. Установите катушку на место и подсоедините провода к низковольтным выводам катушки.
10. Подсоедините к выводам катушки высоковольтные провода. Порядок их подсоединения не имеет значения. Установите на место бачок омывателя.
Зажигание Ока
При проектировании малолитражного автомобиля ВАЗ «Ока» 1111 и 11113, многие узлы и механизмы были «позаимствованы» у других моделей ВАЗ, что позволило удешевить производство авто и ускорить начало выпуска. Но некоторые составляющие конструкторам пришлось существенно переработать, чтобы подстроить их под особенности двигателя «Ока». Одной из таких составляющих является система зажигания.
Конструкторы при создании системы зажигания использовали современные наработки тех годов. ВАЗ «Ока» получила систему зажигания бесконтактного типа. При этом особенности силовой установки позволили несколько упростить систему и уменьшить количество составных элементов, что оказало положительное влияние на надежность этой составляющей силовой установки.
Конструкция
Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:
Все элементы соединены между собой проводкой.
Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.
Датчик момента искрообразования
Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.
Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.
Датчик не только задает импульсы, он еще и «подстраивается» под условия работы мотора, корректируя угол опережения в зависимости от рабочих условий мотора (оборотов, нагрузки).
Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.
На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.
Коммутатор
Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.
На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.
Катушка
«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.
Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».
Штатной на «Ока» является катушка типа 29.3705, но у нее есть аналог, который подходит для использования на малолитражке – 3012.3705.
Провода, свечи
Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.
Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.
Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.
Как все работает
Принцип работы системы зажигания такой: после поворота ключа в положение «1» эл. енергия от АКБ через замок, предохранители и вспомогательное реле поступает на компоненты системы зажигания. При этом импульсы высокого напряжения не генерируются, поскольку датчик момента искрообразования еще не работает.
После задействования стартера привод ГРМ начинает вращать распредвал, а соответственно и вал датчика – датчик Холла начинает взаимодействовать с экраном, благодаря чему создаются управляющие импульсы.
Поступая на коммутатор, эти импульсы обеспечивают прерывание цепи питания обмотки катушки. В момент разрыва цепи питания в катушке индуцируется импульс высокого напряжения, который по высоковольтным проводам поступает на свечку, что приводит к образованию искры между ее электродами.
Неисправности
Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.
Неисправностей у системы зажигания «Ока» не так уж и много:
Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.
Диагностика неисправности осуществляется путем визуального осмотра проводки и мест ее соединения, а также последовательной заменой всех компонентов на заведомо исправные. Более точно установить неисправный элемент позволяет проверка с использованием измерительных приборов.
Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.
Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.
Установка угла опережения
Установка угла опережения зажигания – единственная операция, которая выполняется в системе зажигания.
Для правильной установки угла используется стробоскоп. Технология выполнения работ – не сложная. Алгоритм действий такой:
Немецкая катушка зажигания (Написал впечатления после месяца езды на ней)

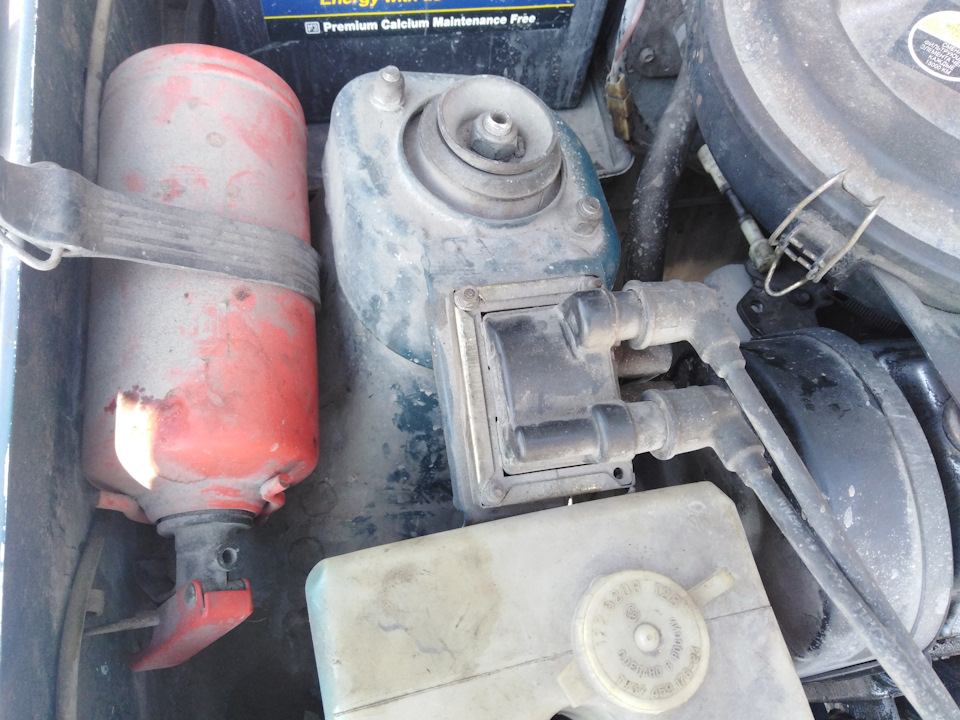

Увидел на оковском форуме, а потом и на драйве, что можно поменять родную катушку на импортную. Вроде как даже с мерседеса. Хоть моя и работала нормально, но я решил заказать эту для повышения надежности. По отзывам эта она мощнее штатной. Заказал аналог от Bremi, т.к. оригинал стоил аж 13 тыс. р.

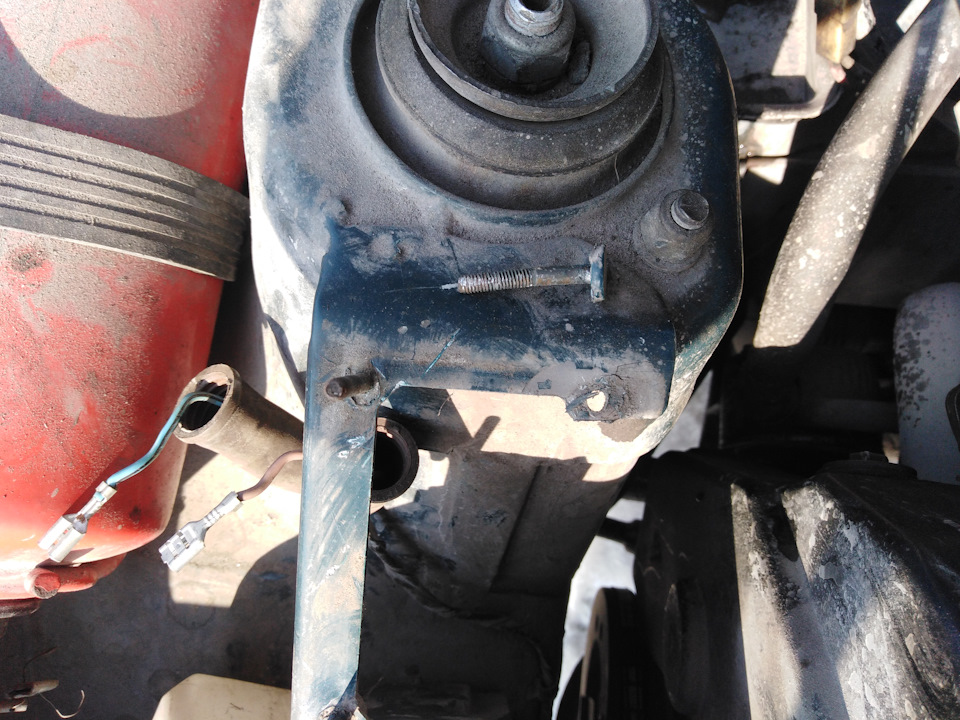

Снял пирамидку, купил 2 клеммы, подогнал их к разъемам катушки и начал внедрение.

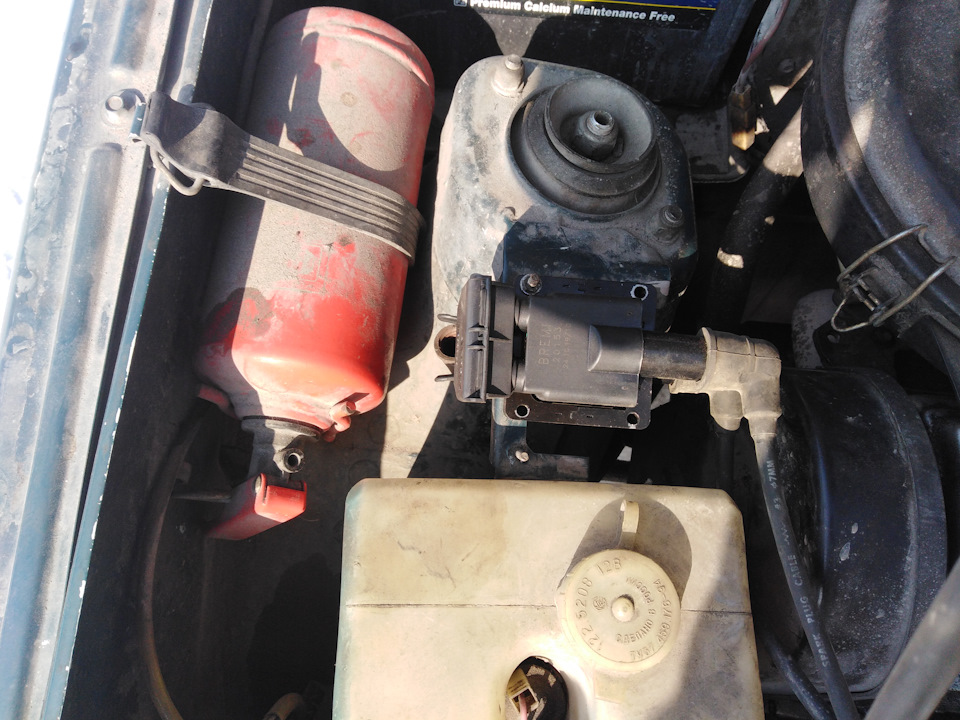

Подключил именно к штатным клеммам, чтобы можно было в случае чего вернуть всё как было. Бронепровода оставил тоже штатные, просто чуть их подогнул.
Сначала на ютуб залил, но видео на нём недоступно. Очередной глюк ютуба… Поэтому так.
Заменой очень доволен. Двигатель перестал тупить и больше нет провалов на низах. В общем, стало приятнее ездить. Рекомендую.

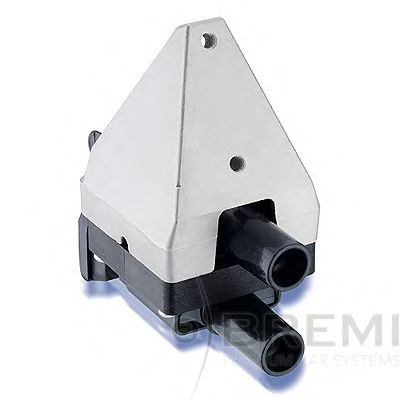

Артикул: 201/53 (Bremi)
Кстати, когда заливал видео на ядиск, то увидел, что у меня там есть полная версия фильма «Пятёрка» (2017), снятый про деда и его 2105.
Вот делюсь yadi.sk/d/_il0zoFD4vwLKg В интернете есть только трейлер на 1 минуту, а у меня вот полная))

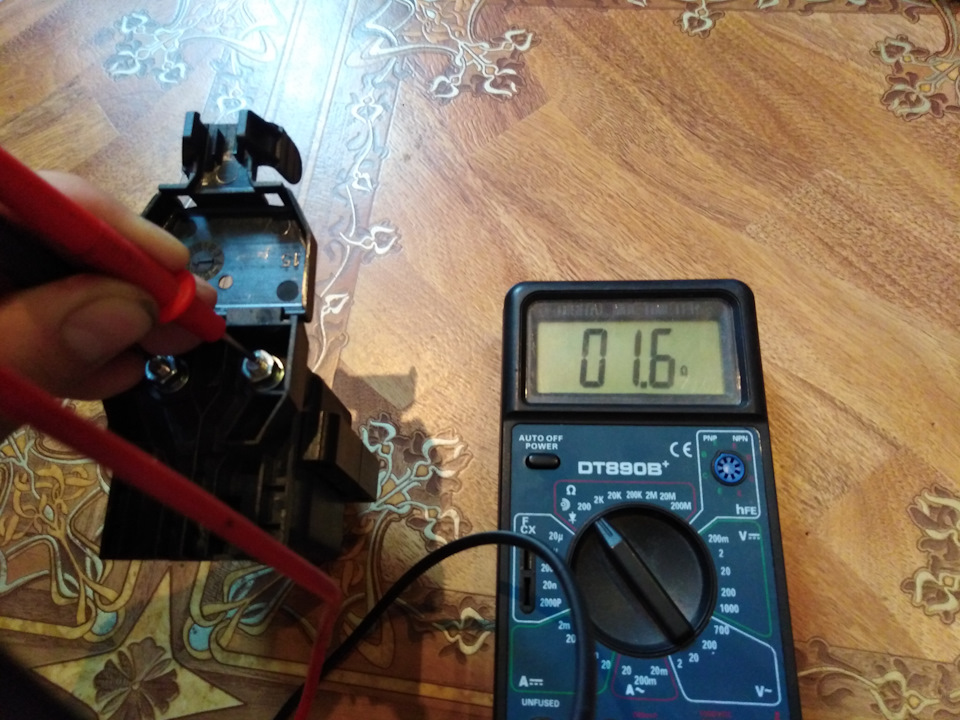

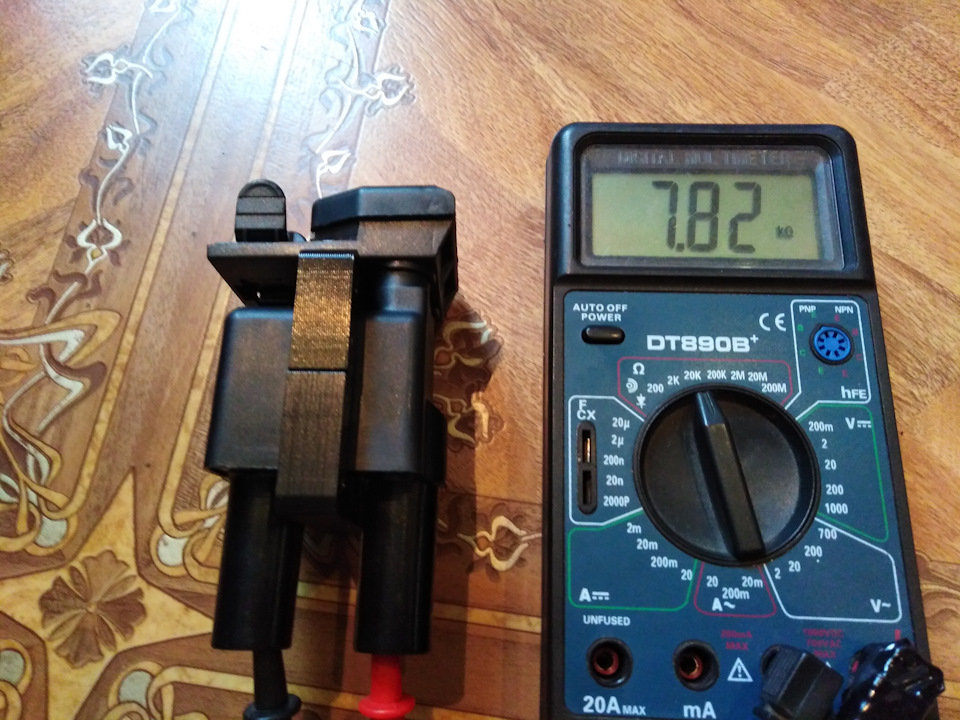

upd: нашел фото замеров сопротивления
upd2: заработало видео на ютубе. Кинул ссылку
upd3: Поездил с ней месяц. Влетал в такие глубокие лужи, что аж скорость с 80 кмч резко падала до 20, а катушке хоть бы что. Двигатель как работал ровно, так и работал. Штатная такого бы точно не выдержала)) Рекомендую к замене.
Катушка зажигания Ока
Катушка зажигания Ока, в народе именуемая «бобиной» представляет собой элемент системы зажигания автомобиля, основной функцией которого является генерация электрического импульса. Говоря простыми словами, данный элемент генерирует высоковольтный разряд на свече зажигания с низковольтного разряда, поступающего с аккумулятора.
Катушка зажигания Ока – одно из самых слабых мест данного автомобиля. Такой факт объясняется не столько некачественной сборкой, сколько непродуманной конструкцией. Как известно, катушка зажигания ока – это двухискровая катушка, и очень часто автомобилисты сталкиваются с такой неприятностью, когда машина заводится далеко не с первого раза. Объяснить такое безобразие можно тем, что распределение высоковольтного разряда на искровых участках носит случайный характер. Причина такой неприятности – отсутствие связи с массой внутри высоковольтной части.
Катушка зажигания автомобиля ока, в силу своей не совершенности, очень часто стает причиной очень нежелательного и неприятного явления – громких выстрелов с глушителя автомобиля. Связано это с тем, что двухискровая система катушки стает причиной того, что рабочая смесь ходом поршня поступает в коллектор, а потом из камеры сгорания, при открытых выпускных клапанах поджигается «нерабочей» искрой. Данную проблему находчивые автомобилисты пытались решить множеством способов: и лакировали катушку, и покрывали силиконом, и всячески изолировали, но каких-то особых позитивных результатов такие манипуляции не давали.
Катушка зажигания ока далеко не радует водителей своей безупречной работой. Но выход из сложившейся ситуации все-таки есть. Суть доработки заключается в установке двух катушек зажигания от ВАЗ 2108 вместо «родной» двухискровой. Для этого следует подготовить:
1) Две новые катушки от ВАЗ2108
2) Комутатор с разъемом с того же автомобиля
3) Изолента и провода
2) Катушка зажигания ока станет намного лучше работать, если вы проведете следующие манипуляции. Для начала снимаем старую катушку зажигания. Далее крепим с помощью саморезов две новые катушки на правом лонжероне. Второй коммутатор следует установить рядом с «родным» и хорошенько закрепить (можно надеть оба коммутатора совместно на одну шпильку). Подключить коммутаторы нужно параллельно. Единственный нюанс – необходимость прокладки дополнительного провода к контакту (К) одной из «вазовских» катушек от второго коммутатора. В результате мощность генерируемой искры значительно возрастает, и конечный итог вас порадует. Заменить придется также свечи, так как понадобятся данные элементы хотя бы с (1ММ) искровым промежутком.
