Предохранители Валдай.
Предохранители Валдай.
Под капотом справа находится блок предохранителей БПР-4. Плавкая вставка на 125А защищает цепь нагревателя воздуха.
Плавкая вставка на 90А защищает общую плюсовую цепь автомобиля.
Плавкая вставка на 40А защищает световую цепь автомобиля.
Плавкая вставка на 30А защищает цепь блока управления двигателем.
Примечание. Запасные предохранители находятся в крышке блока предохранителей.
Слева под крышкой панели приборов установлены два блока плавких предохранителей БПР-13. Ниже указаны величины предельной силы тока в амперах и защищаемые ими цепи.
Предохранители верхнего блока защищают цепи:
1. 25А – Блок управления АБС. Колодки диагностики АБС и системы управления двигателем.
2. 15А – Аварийная сигнализация.
3. 15А – Магнитола. Пульт предпускового подогревателя. Комбинация приборов («+» АКБ). Тахограф («+» АКБ).
4. 15А – Стеклоочиститель. Стеклоомыватель.
5. 10А – Реле фар.
6. 10А – Сигналы торможения.
7. 20А – Звуковые сигналы. Реле звуковых сигналов. Прикуриватель.
8. 20А – Основной отопитель. Электронасос отопителя.
9. 15А – Резерв или дополнительный отопитель.
10. 10А – Приборы. Датчик скорости. Свет заднего хода. Зуммер. Тахограф («15/1»).Реле стеклоочистителя.
11. 5А – Блок управления АБС.
12. 15А – Реле осушителя. Реле нагревателя топлива.
13. 10А – Указатели поворотов. Реле фар.
Предохранители нижнего блока защищают цепи:
1. 25А – Резерв или предпусковой подогреватель (догреватель).
2. 15А – Дальний свет (правая фара).
3. 15А – Дальний свет (левая фара). Сигнализатор дальнего света.
4. 15А – Ближний свет (правая фара).
5. 10А – Ближний свет (левая фара). Сигнализатор ближнего света.
6. 10А – Противотуманные фонари. Сигнализатор противотуманных фонарей.
7. 20А – Резерв.
8. 20А – Резерв.
9. 15А – Подкапотная лампа. Плафон водителя. Плафон второго ряда сидений.
10. 10А – Подсветка (приборы, переключатели, прикуриватель).
11. 5А – Блок управления двигателем.
12. 15А – Габариты (правый борт). Корректор фар. Освещение номерного знака. Плафон вещевого ящика.
13. 10А – Габариты (левый борт). Сигнализатор габаритного света. Контурные фонари на крыше кабины.
При возникновении неисправностей в системе электрооборудования в первую очередь необходимо проверить состояние плавких предохранителей и заменить неисправные. Повторное срабатывание предохранителя свидетельствует о неисправности в электрической цепи.
Примечание. К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя используйте пинцет, имеющийся в комплекте запасных предохранителей.
Ремонт освещения
Всем привет машина была куплена у диллера как есть
и свет частично не работал
а именно:
1.габариты передние (стояли диоды которые вообще не работали)
2.фонари на крыше горел один
3. на будке вообще ничего не работало
4.подсветка номера не работала
5. габариты задние горело всего 2шт из 4х
6. не работал дальний
7. перегорела одна ближнего света
8. Подкапотная лампа сгнила в труху
=================================================

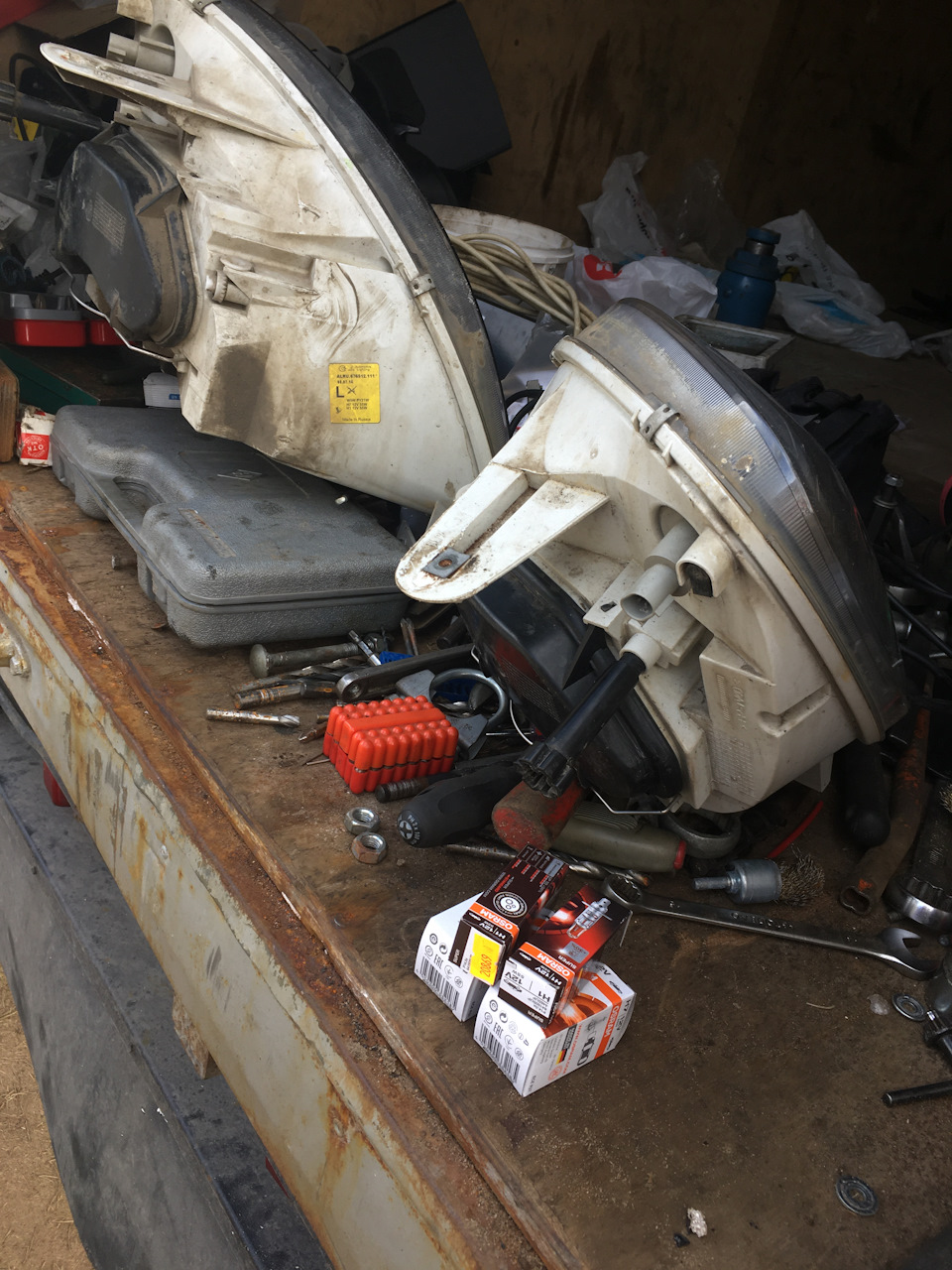

1. С передней оптикой все полечилось без сильных вложений
был заменен не рабочий корректор замена корректора в фаре
Далее был куплен комплект ламп
Osaram H7 200р за шт, 400р
Osram H1 250р за шт, 500р
Osram w5w 40р за шт, 80р
Покупать что то другое деньги на ветер что bosch что narva живут до полу года и все
—————————————————————————————
2.фонари на крыше тут пришлось повозиться
сгнил провод под крышей на выходе из гофры в салоне (да 5 лет машине и все)
изготовил новую проводку потолка более толстым проводом (со снятием обшивки потолока) и разбором всего салона
плюс были установлены новые фонари типо лодочка (т.к старые рассыпались в руках) 54р шт лампочки нашел дома) и того 108 руб
—————————————————————————————
3 свет будки (верхние габаритные огни) стояли светодиодные не горел не один
плюс плафон в будке так же молчал
после осмотра стало понятно не приходит питание
размотал скрутку у фонаря оказалось всю подсветку запитали на подсветку номера
которая так же не работала
переподключил на габариты
боковые огни появились))))
с переди один диод из 3х не работает (но надеюсь на тех осмотре не долюбятся)
—————————————————————————————
4. подсветка номера
стоят диодные фонари
после вскрытия стало понятно что сгнили китайские провода перепаял
на нормальные медные заработали)
плюс на одном отгнил диод так же пришлось заменить (благо от старой сигнализации остались от комплекта)
так что замену удалось отложить
все вылечилось подручными средствами пояльником лаком и руками
—————————————————————————————
5. задние фонари были окисленные с помощью куска тросика и шуруповерта зачистил окислы
поменял лампы (на даче запасных благо было много)
так что то же удалось сэкономить
плюс заполировал фонари т.к были жудко затертые как с помойки
теперь блестят как новые
—————————————————————————————
6. заменой ламп решилась проблема
—————————————————————————————
7 так же лампу поменял и все ок
дополнительно поставил реле на ближний свет
и теперь при включении дальнего ближний не выключается
—————————————————————————————
8. починить подкапотную лампу не удалось пришлось брать новую
Освар 4573747-236 Лампа подкапотная (метал.) ПД308Б 75,00 р
Так что теперь все светит как и должно)
осталось отрегулировать фары т.к их после ДТП ни разу не регулировали (а их по базе гибдд было не мало)
места дтп я все увидел не критично (но не приятно много чего мято и отремонтировано (путем выправки)
а то что мятое не будет как было
Как заменить предохранители и реле ГАЗ Валдай 33104
Реле поворотов на газели
Недавно потребовалась замена реле поворотов на газели. Где находится реле поворотов, подключение реле,…
неработает ближний
реле стеклоочистителей с регулируемой паузой на газель
просто и без всяких доработок.
Газель не заводится. Горит предохранитель.
Подпишись на мой канал https://www.youtube.com/channel/UCZ3N18IjrPxyHHrpfo75_Sg?sub_confirmation=1 Подписывайтесь на мой лайв-канал …
Пропала зарядка на Газели Камминз.
Пропала зарядка на Газели Камминз. #газелист #работанагазели #gazelist =================== Перевозчик РФ: https://www.youtube.com/cha…
Где стоит и щелкает реле поворотов газель бизнес когда заведена?
Где стоит и щелкает реле поворотов газель бизнес когда заведена?
Не горит подсветка щитка приборов Соболь,Газель причины
Не горит подсветка щитка приборов и выключателей на Соболе,Газели…Основные причины рассмотрим.
Проверка спидометра и тахометра газ 3110 (возможная неисправность)
Проверка работоспособности приборов газ 3110 без подключения к автомобилю!
Пропал ближний и дальний свет на газели,основные причины.
Не горит ближний и дальний свет на Газели
Пропал ближний и дальний свет на Газели а габариты горят, тогда вот мой метод который должен вам помочь…
В этой видео опытные владельцы делятся советами Как заменить предохранители и реле ГАЗ Валдай 33104 самостоятельно.
Видео советы бывалых водителей Как заменить предохранители и реле ГАЗ Валдай 33104 основанные на личном опыте
В видео показывается Как заменить предохранители и реле ГАЗ Валдай 33104 в гаражных условиях без помощи специалистов.
Правильное включение фар
На Валдаях, как и на ГАЗелях, включение головного света и отопителя салона сильно нагружает замок зажигания и переключатель света, в результате чего сильно проседает напряжение, не работают нормально фары и печка, существует реальная угроза возгорания автомобиля. Я не нагнетаю, примеры тому не редкость:
Не факт, что именно этот автомобиль сгорел в результате конского подключения фар, но случаи не единичны.
Последняя поездка в Уфу выявила отвратительный свет на моём Валдае. Предыдущие машины я переделывал по приведённой ниже методе, что показало целесообразность данной доработки.
На место силового блока предохранителей я изготовил кронштейн под два блока. Поставил их один над другим:
Перемычка красного провода передаёт ток с основного блока на дополнительный. Её стоит сделать толстым проводом.
От блока дополнительных предохранителей я проложил к каждой фаре по два дополнительных кабеля, сечением 2,5мм2, на каждую лампу по дополнительной ветке. Максимально близко к фарам я перерезал провода перед разъёмом фары и поставил туда реле, по одному на каждую лампу. Теперь силовые провода, ранее подключавшие лампы, стали управляющими, что разгрузило замок зажигания и переключатель света.
Проверка показала, что напряжение на фарах поднялось на 1,5-1,75V, что заметно увеличило яркость ламп. Так же я подал на переключатель света 12V от замка зажигания таким образом, что при включении зажигания сразу зажигается ближний свет. Теперь он горит всегда, и не выключается при включении дальнего света, что сильно улучшает освещение дороги.
Побочным эффектом стало значительное улучшение напора воздуха из отопителя. Просто перенеся точку подключения фар, я на столько увеличил поток воздуха через печку, что даже на 2 скорости с дефлекторов на лобовом стекле улетают накладные. В последствии добавлю и туда релюшку, запитаю отопитель напрямую от дополнительного блока предохранителей, для чего там осталось ещё две свободных вставки. Одна пойдёт на печку, вторая на музыку и рацию.
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
На автомобилях Валдай ГАЗ-33106, ГАЗ-331061, ГАЗ-331063 с дизельными двигателями Cummins ISF3.8s3154 Евро-3 и Cummins ISF3.8е4R154 Евро-4 под капотом справа находится блок предохранителей БПР-4.
Блоки предохранителей на автомобилях Валдай ГАЗ-33106, ГАЗ-331061, ГАЗ-331063 с дизельными двигателями Cummins ISF3.8s3154 Евро-3 и Cummins ISF3.8е4R154 Евро-4, расположение, защищаемые цепи.
Номинал плавких вставок в блоке предохранителей БПР-4 и защищаемые цепи.
— 125А защищает цепь нагревателя воздуха.
— 90А защищает общую плюсовую цепь автомобиля.
— 40А защищает световую цепь автомобиля.
— 30А защищает цепь блока управления двигателем.
Запасные предохранители находятся в крышке блока предохранителей. Слева под крышкой панели приборов на автомобилях Валдай ГАЗ-33106, ГАЗ-331061, ГАЗ-331063 установлены два блока плавких предохранителей БПР-13.
Величины предельной силы тока в амперах и цепи защищаемые предохранителями.
Предохранители верхнего блока защищают цепи:
1. 25А – Блок управления АБС. Колодки диагностики АБС и системы управления двигателем.
2. 15А – Аварийная сигнализация.
3. 15А – Магнитола. Пульт предпускового подогревателя. Комбинация приборов («+» АКБ). Тахограф («+» АКБ).
4. 15А – Стеклоочиститель. Стеклоомыватель.
5. 10А – Реле фар.
6. 10А – Сигналы торможения.
7. 20А – Звуковые сигналы. Реле звуковых сигналов. Прикуриватель.
8. 20А – Основной отопитель. Электронасос отопителя.
9. 15А – Резерв или дополнительный отопитель.
10. 10А – Приборы. Датчик скорости. Свет заднего хода. Зуммер. Тахограф («15/1»). Реле стеклоочистителя.
11. 5А – Блок управления АБС.
12. 15А – Реле осушителя. Реле нагревателя топлива.
13. 10А – Указатели поворотов. Реле фар.
Предохранители нижнего блока защищают цепи:
1. 25А – Резерв или предпусковой подогреватель (догреватель).
2. 15А – Дальний свет (правая фара).
3. 15А – Дальний свет (левая фара). Сигнализатор дальнего света.
4. 15А – Ближний свет (правая фара).
5. 10А – Ближний свет (левая фара). Сигнализатор ближнего света.
6. 10А – Противотуманные фонари. Сигнализатор противотуманных фонарей.
7. 20А – Резерв.
8. 20А – Резерв.
9. 15А – Подкапотная лампа. Плафон водителя. Плафон второго ряда сидений.
10. 10А – Подсветка (приборы, переключатели, прикуриватель).
11. 5А – Блок управления двигателем.
12. 15А – Габариты (правый борт). Корректор фар. Освещение номерного знака. Плафон вещевого ящика.
13. 10А – Габариты (левый борт). Сигнализатор габаритного света. Контурные фонари на крыше кабины.
При возникновении неисправностей в системе электрооборудования на автомобилях Валдай ГАЗ-33106, ГАЗ-331061, ГАЗ-331063, в первую очередь необходимо проверить состояние плавких предохранителей и заменить неисправные. Повторное срабатывание предохранителя свидетельствует о неисправности в электрической цепи. К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя используйте пинцет, имеющийся в комплекте запасных предохранителей.
