Авто зеркало с компасом
Дооснащение. Салонное зеркало с компасом

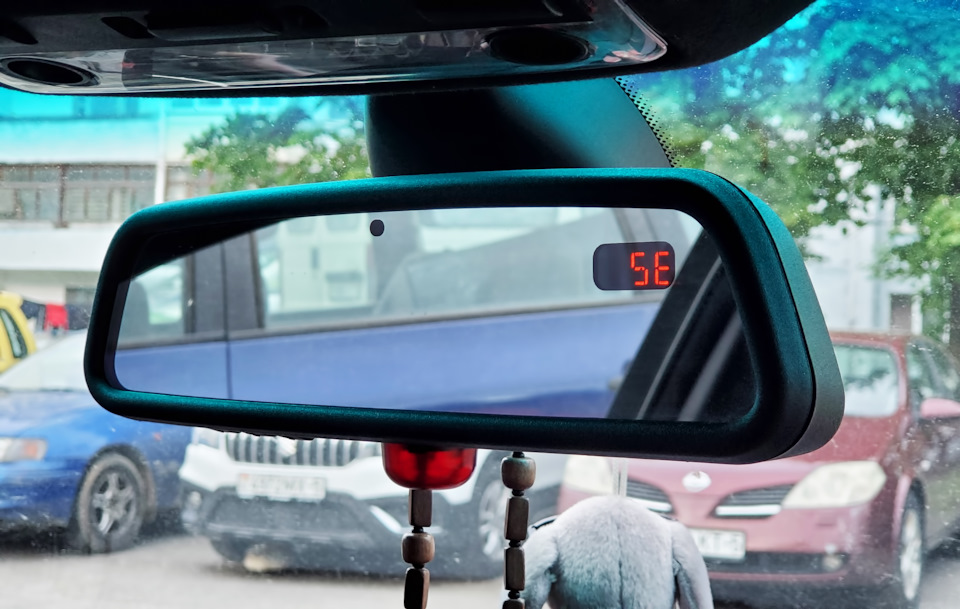

Теперь у меня есть компас в тачке… КОМПАС, КАРЛ!
ПРОЛОГ.
Листая под пиво вечерком БЖ bR-44 (кстати советую, очень интересный авто), случайно наткнулся на отчет по установке зеркала с затемнением. В нем на фотках салонное зеркало помимо затемнения умело показывать еще и направление, куда движется авто (север, юг, запад и т.д.). Сразу же промелькнула мысль «как я без этого ездил раньше»)))
Такие зеркала идут на американках, наверное для того, чтобы если тебя похитили и везут куда-то в салоне, ты мог посчитать что 12 минут ехали на север, потом 27 минут на запад и передать это полицейским при случае, чтоб они знали, где тебя выкапывать)) Зачем еще эта штука нужна, кроме того, чтоб светиться, не могу придумать.
Сам компас встроен прямо в зеркало и ничего больше, если зеркало уже стоит с затемнением (как в моем случае) доделывать не надо, просто зеркало поменять.
Вот если что отчет как что ставить зеркало с затемнением. РАЗ, ДВА
ЭКШН.
Салонные зеркала от a4b6, a4b7, a6c6, a3 одинковые и взамозаменяемые, так что можно искать от любой из этих авто. может и от а8 подойдут этих готов, так далеко уже не загонялся.

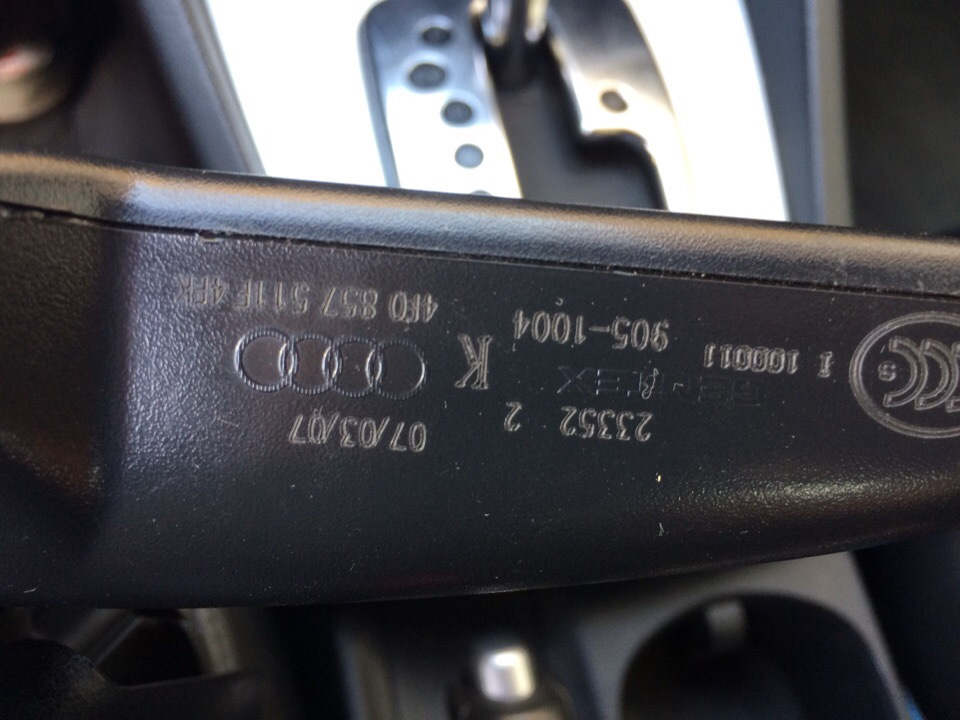

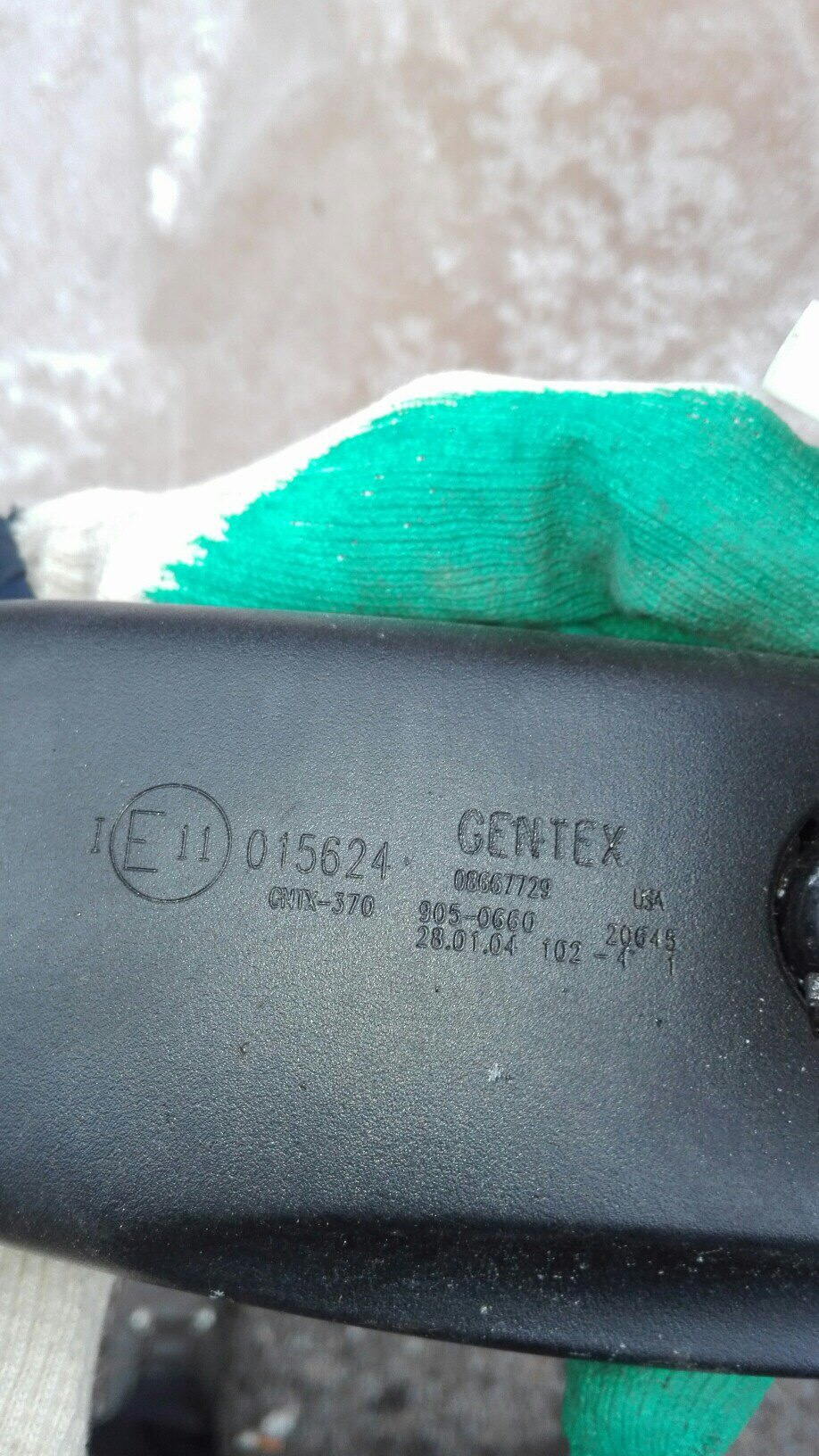

Мое оригинальное зеркало к слову, идет не с номером 8e0xxxxxx, а 4F0 857 511E, т.е они универсальные.

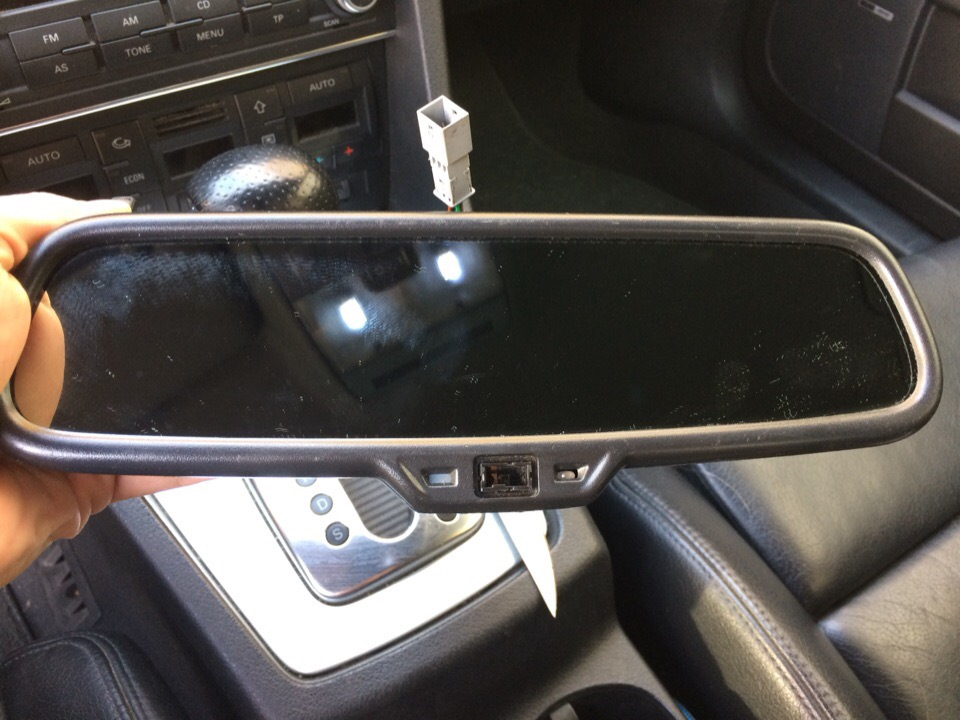

Отправился на сайты разборок, где и вычислил зеркало от a6c6 за 9$ 4F0 857 511F. Подходит еще с буквой A на конце.
Зеркало на разборке продавалось без кнопочки отключения затемнения, но это не беда, т.к. она просто поддевается и переставляется с моего родного зеркала. Так и сделал.
Снимается само зеркало просто.
Эпилог.
Доработка конечно вышла из разряда, как говорится, когда совсем заняться нечем или «+100 лошадок»)
Но почему-то я кайфанул от этой +1 лампочки в салоне)
Дооснащение зеркалом с автозатемнением + компас + гаражные ворота
Всем привет. Небольшой рассказ про очередную плюшку. Сидел как то вечером после работы перед компьютером и занимался любимым занятием: серфинг по авторазборкам в поисках чего-нибуть интересного. И вот натыкаюсь на зеркало от е90, по нормальной цене. Надо сказать что чаще всего попадаются зеркала именно в таком варианте, иногда можно найти зеркало с компасом без ворот, а вот зеркала с воротами но без компаса мне не попадались.
Вообще это не самое топовое зеркало для Е серий, есть еще такое в котором экран компаса спрятан за зеркальным элементом. Внешне отличается тем что светочувствительный элемент у него уже немного другой формы, ну и конечно окошка компаса не видно. Выглядит вот так:

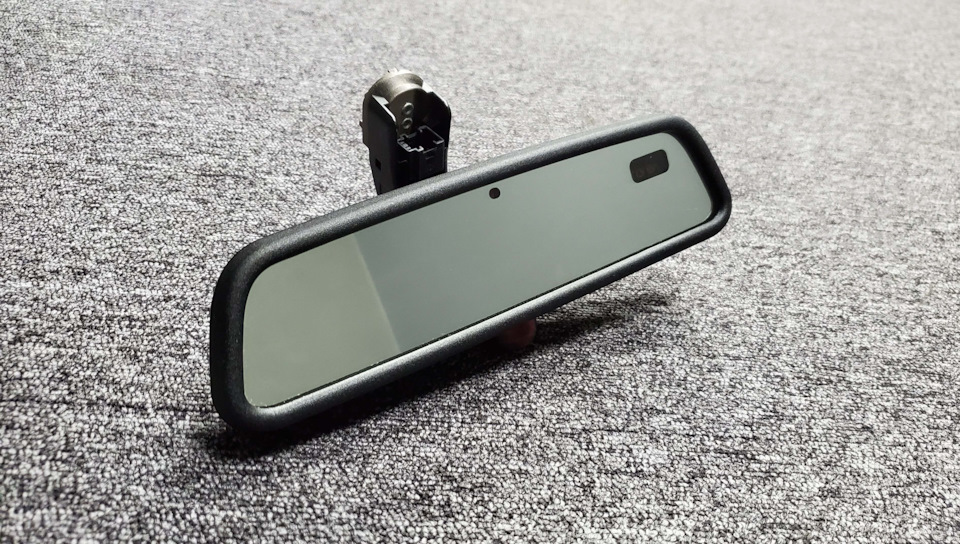

Но найти такое сложно. Короче говоря с завода у меня шло зеркало с диодом сигналки. Потом я поставил зеркало с автозатемнением. Причем поставил колхозным способом, но зато не поленился провести проводок заднего хода. Когда исправлял колхоз на другой колхоз поленился подключить + зеркала на свой предохранитель. Просто накинул его на красно-желтую гребенку посчитав что раз ему нужно 12 вольт, вот тебе 12 вольт. Это была ошибка, т.к. зеркало теперь работало всегда, а не только после поворота ключа зажигания в нужное положение. Понял я это когда начал подключать свое новое зеркало с компасом. Дисплей компаса светился даже когда машина уже стояла на сигналке. Что то тут не так Ватсон.
Если в авто уже есть зеркало с авто затемнением то подключение зеркала с компасом сведется просто к замене зеркала. Но не в моем случае, мне пришлось таки подключать зеркало правильно. Тут посмотрим схемку честно взятую у planlable

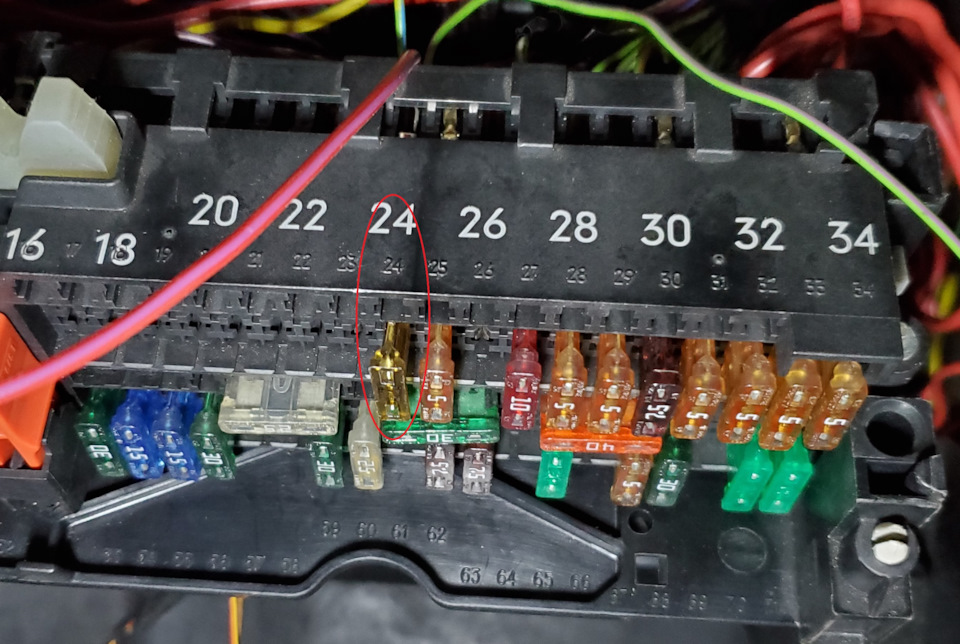

Итак 24 предохранитель.

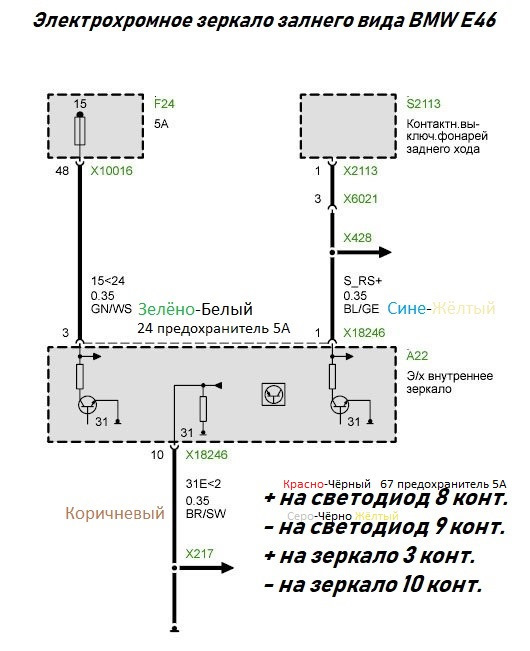

Поднимите руки те кто подключал свои зеркала с затемнениями на предохранитель… лес рук)) Как добавить пин в блок предохранителей я описывал например тут или можно еще нагуглить разных вариаций на эту тему в других местах. Короче говоря после того как все было правильно подключено, зеркало заработало правильно. Статья по зеркалам в TIS вот, там все подробно расписано.

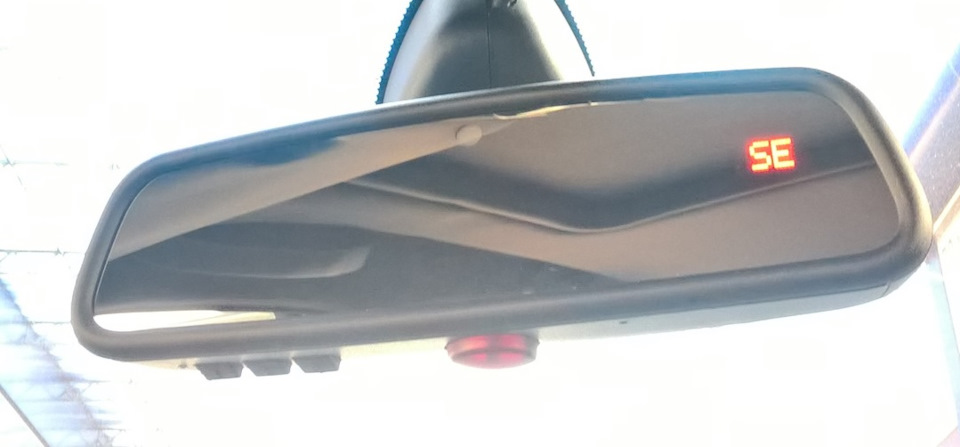

Стороны света со старта показывает правильно, обошлось без калибровок. Гаражные ворота не проверял потому что у меня таких нету. Вообщем штука прикольная, добавляет немного ощущения что находишься в кабине самолета.
P.S.

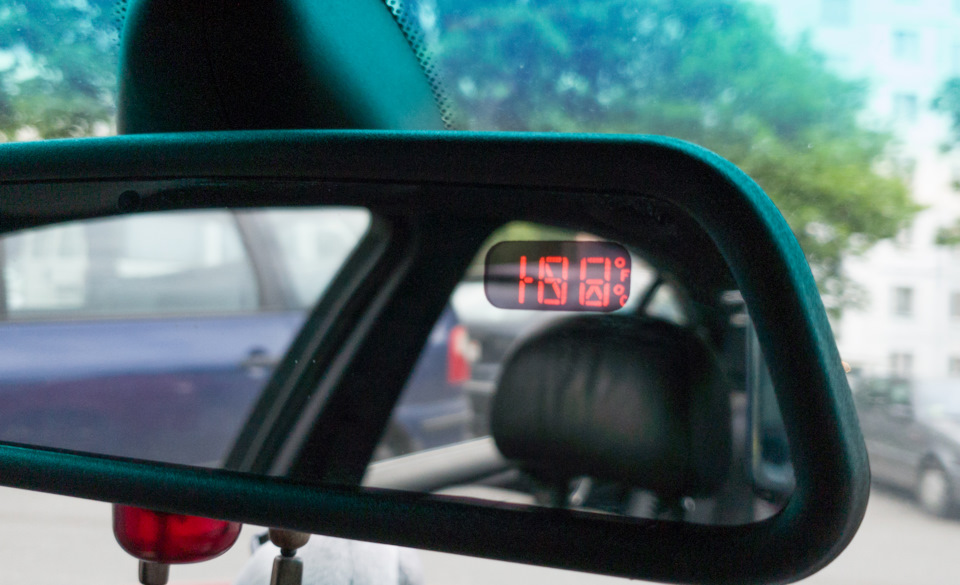

Интересный момент, когда зеркало включается можно заметить что его экранчик может показывать еще и температуру в цельсиях или фаренгейтах. А вдруг?
Но к сожалению непродолжительный поиск информации показал что температуру оно показывать не умеет, просто при его производстве использовали экран с такими элементами. А жаль, была бы неплохая фишка.
• Установил салонное зеркало с Homelink, компасом и автозатемнением
Всем привет! Уже давно пользуюсь очень удобным салонным зеркалом с автозатемнением. Так бы я с ним и ездил, только получилось, что на новой работе для въезда на территорию установлены ворота с дистанционным управлением. Я сразу приобрел себе китайский брелок для этого.
И тут посетила мысль: раз теперь я часто буду пользоваться брелоком для открытия/закрытия ворот, то можно и установить очень интересное и необычное зеркало с функцией Homelink.
Начал шерстить Drive2 и понял, что на 99% всех автомобилей, в том числе и европейских, салонные зеркала изготавливает одна и та же фирма Gentex. Так же узнал, что есть зеркала с компасом, монитором и так далее.
Монитор мне не нужен, а вот компас хотелось. Не знаю зачем, просто что бы был =)
Так же, раз пошла такая пьянка, хотелось и подсветку клавиш.

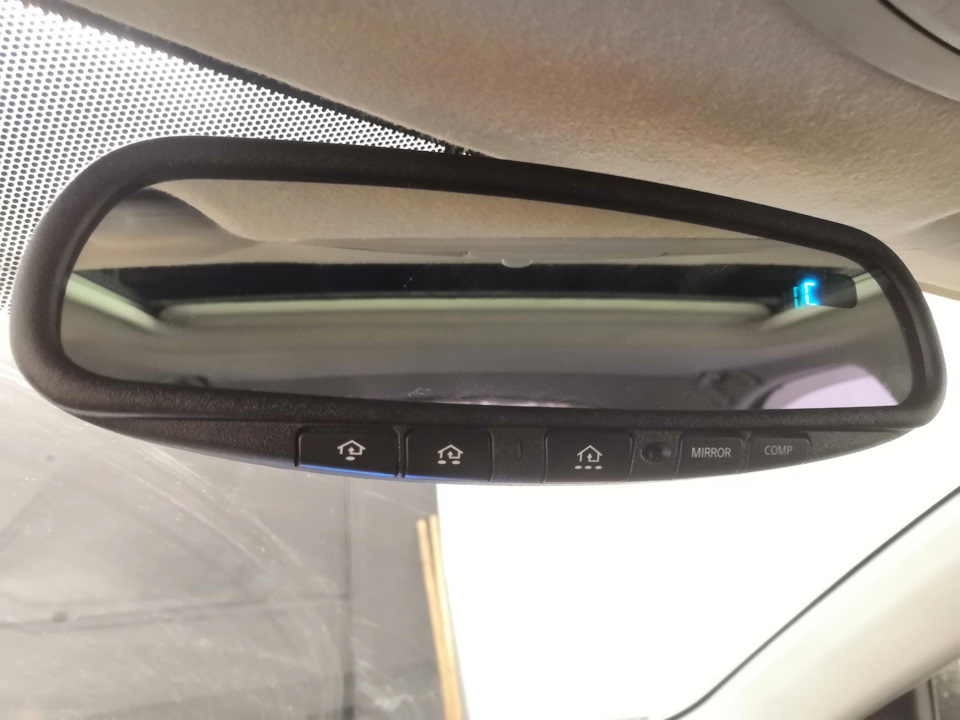

Поискав еще информацию на просторах драйва и разборок, было найдено нужное мне зеркало. Встречайте:

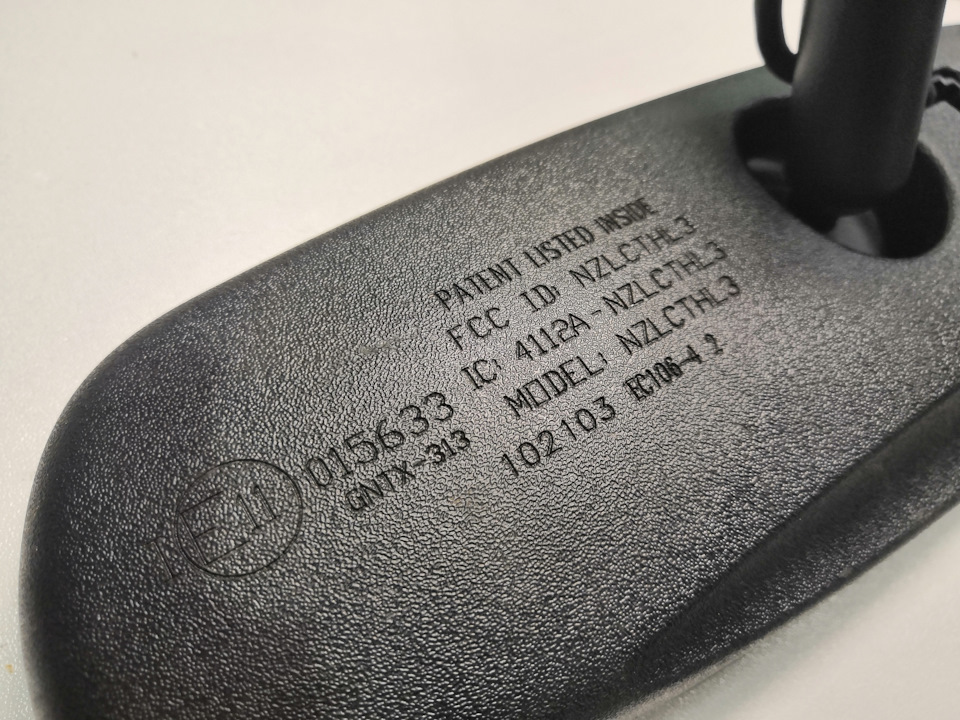

Зеркало фирмы Gentex, модель NZLCTHL3 (GNTX-313).
В зеркале имеется:
— Функция автозатемнения
— Компас
— Функция Homelink
— Подсветка клавиш
Зеркало в отличном состоянии, снятое с какого то американского финика или ниссана.
Почему с американского? Потому что функция Homelink очень распространена именно в Америке, в связи с чем, немного забегу вперед, частота работы Homelink не будет совпадать с Европейской.

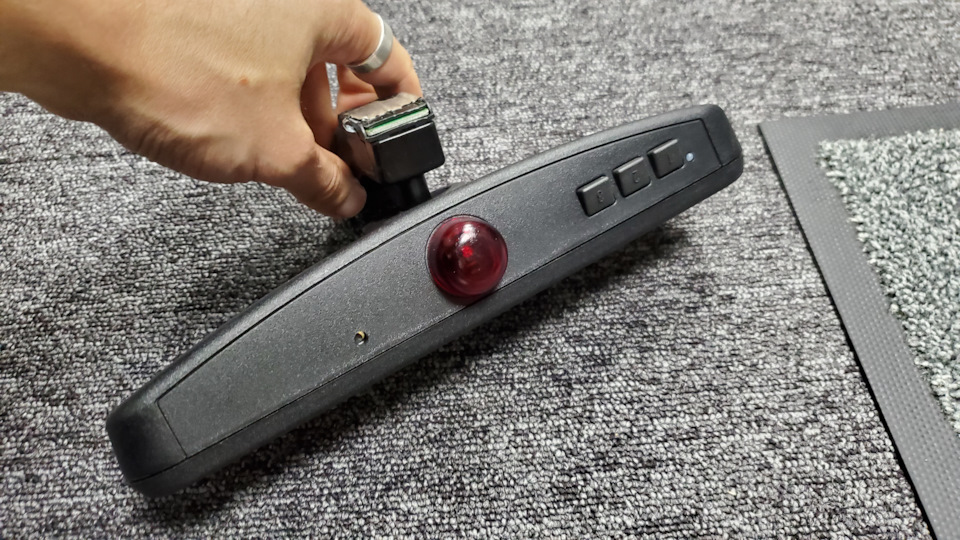

Как только получил зеркало, принялся осматривать его и оценивать план переделок =)

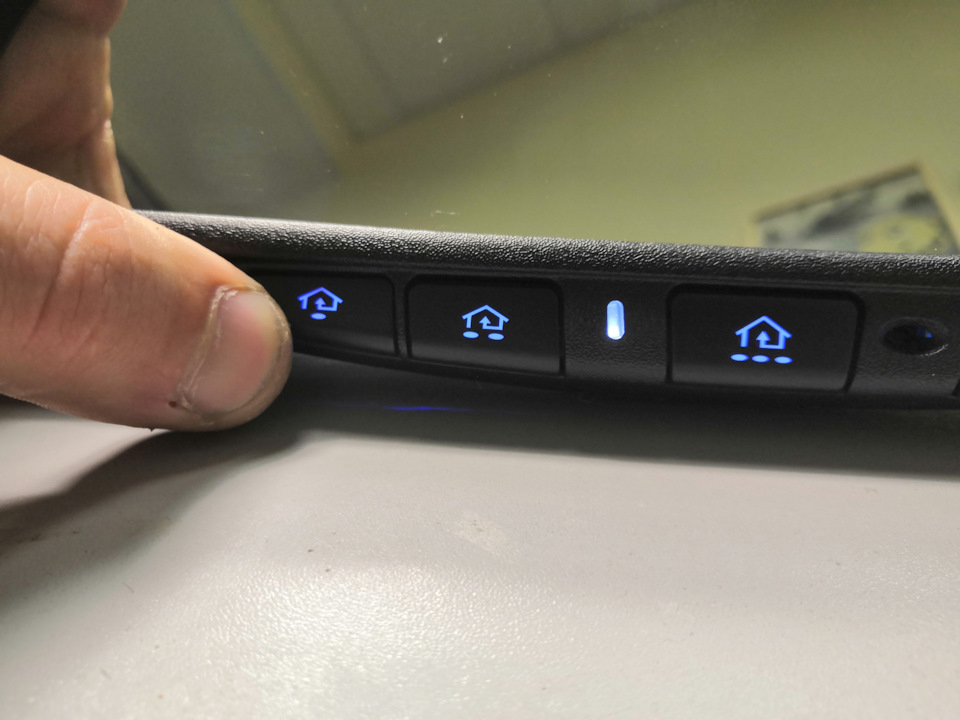

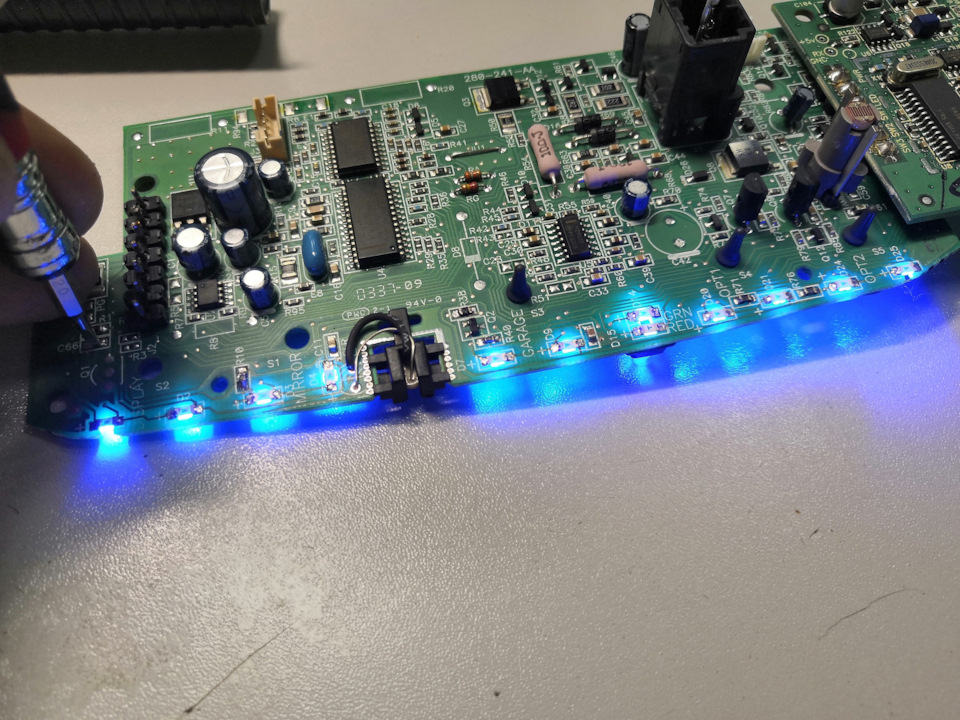

Первым делом занялся пайкой отсутствующих светодиодов подсветки клавиш. Странно что их нету, ведь сами клавиши просвечиваемые. Использовал, конечно же, синие светодиоды =)

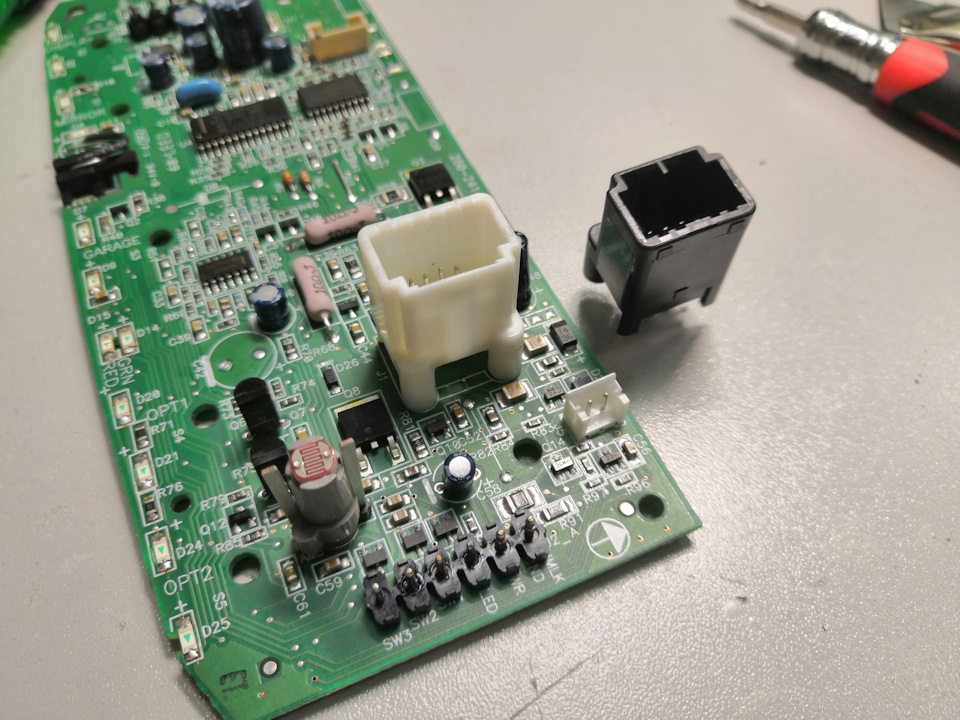

Следом принялся за замену разьема. Он у зеркала свой, и искать, заказывать и ждать не было желания. Взял подобный разъем с старой платы крутилок кондея (ответные разъемы на него у меня есть). По форме подходит, правда на 2 пина больше. Не проблема. Пару лишних выпаял. В итоге распиновка осталась «родная».
Кстати, распиновка:
1 — 12v Homelink
3 — GND
4 — GND
6 — 12v Homelink
7 — GND
8 — GND
9 — 12v Reverse
10 — 12v VCC
Забегая вперед, как новый разъем себя чувствует в корпусе:

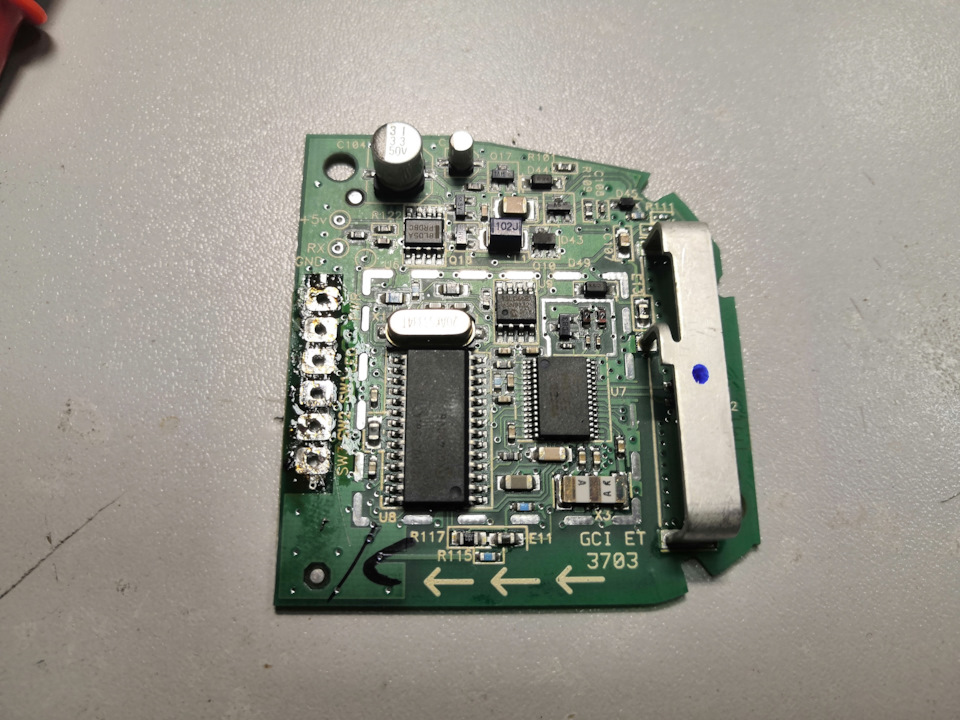

Следом надо было решать с системой Homelink. Как я говорил, она американская и работает на частоте 315MHz. Европейские же шлагбаумы и ворота работают на частоте 433,92MHz. Можно было, конечно и установить в блок управления воротами приемник на 315MHz, но ворота рабочие и мне никто не позволил бы туда лезть =)

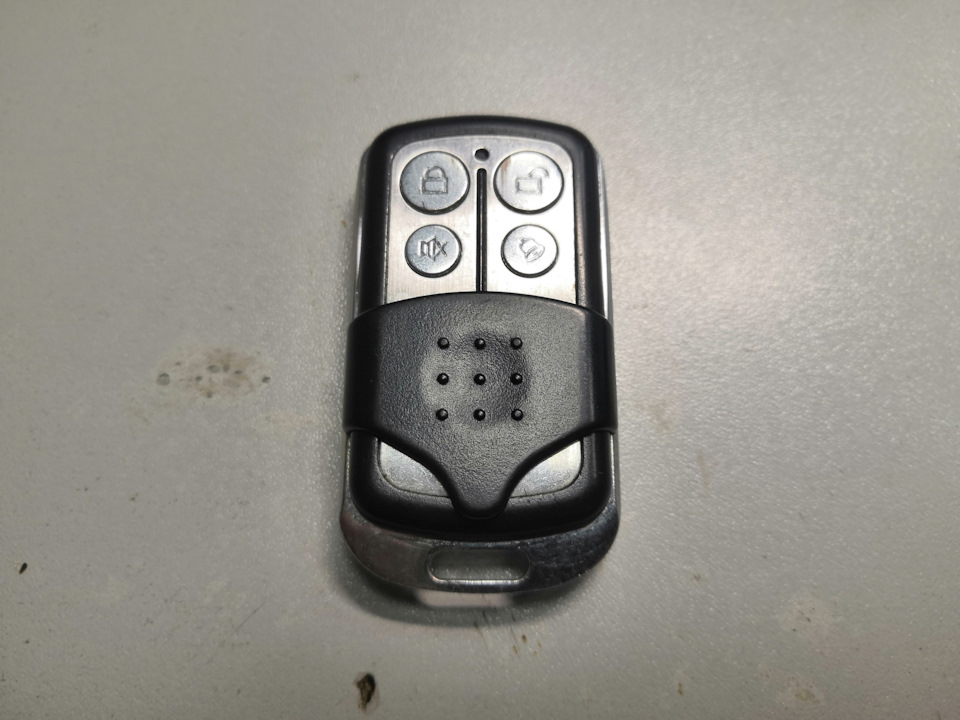

Поэтому я решил пойти по универсальному пути, и внедрить тот самый универсальный китайский брелок в зеркало, вместо штатного Homelink.

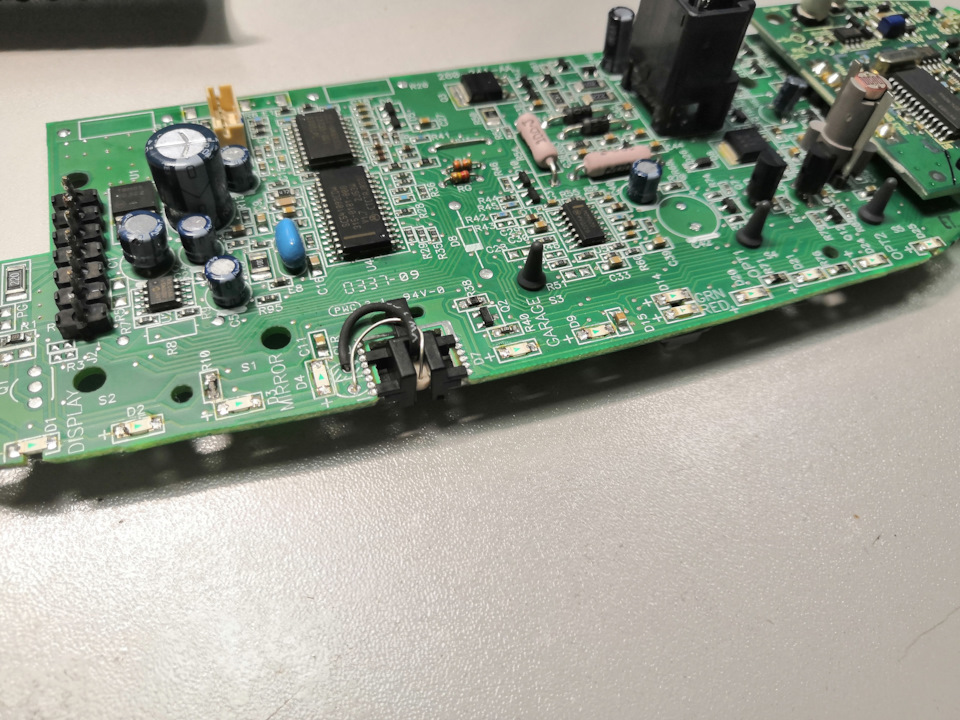

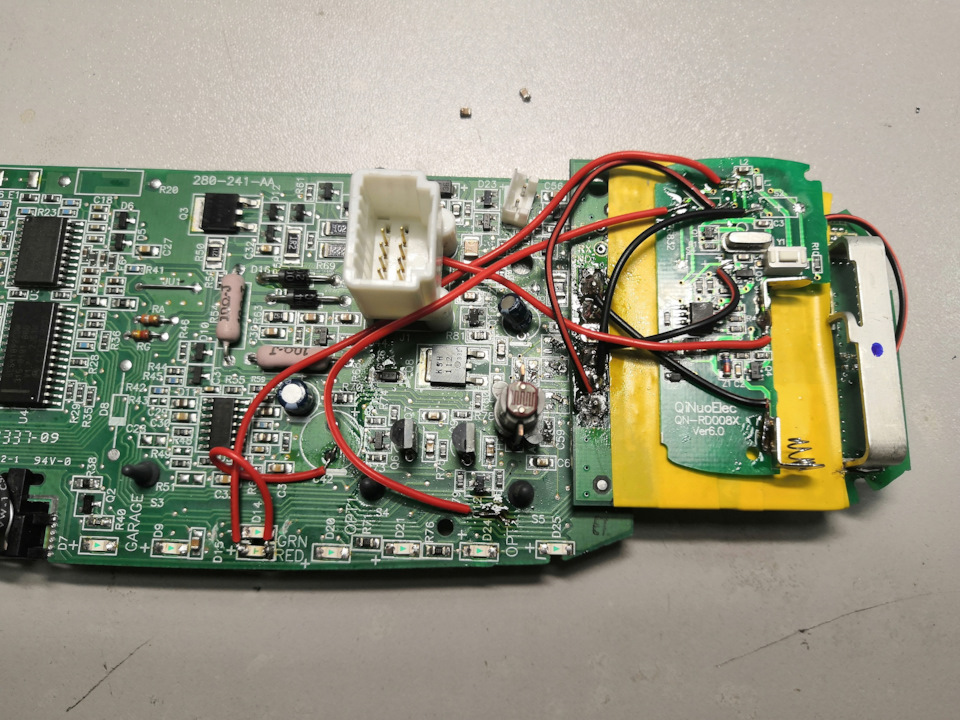

Ничего лучше не придумав, спаял абсолютно все элементы с платы, отсоединил все дорожки от пинов, и слегка варварским методом примастырил бедный ключ на свое новое место:
На брелоке 4 кнопки, на зеркале 3. В работу взял первые 3 клавиши. Одна осталась в зеркале.
Очень удобно, что ключ питается от батарейки на 12 вольт, поэтому брелок смело подключил к пину 12v VCC.
Конечно же, сохранил работу штатного светодиода, который работает при нажатии клавиш. Его, кстати, заменил на белый.
После сделал подсветку независимой и подключил ее на 2 свободных пина, дабы реализовать изменение яркости штатной кнопкой на приборке.
Далее сборка и финальная проверка работоспособности на столе.
Отлично, осталась установка. Снял старое зеркало, протянул от ЕТАКСа до зеркала еще один провод (12в от зажигания). Так как у меня уже было установлено зеркало с автозатемнением (правда оно было подключено к питанию габаритов, зачем ему работать днем, когда нечего затемнять), то подключился штатным разъемом к уже имеющейся проводке.
Кстати, сенсор компаса устанавливается на кронштейн:
В установленном виде на стекле, он немного упирается в кожух датчика дождя и света, но не критично. Зеркало на своем месте замечательно фиксируется винтом.
По-моему получилось очень даже необычно, еще один интересный ништяк в моей ласточке =) Но главное функционально! Еще не пробовал, но думаю будет удобнее открывать и закрывать ворота на работе с помощью кнопок на зеркале, и плюсом теперь не будет болтаться лишний брелок в бардачке =)
С компасом пока не разобрался, его надо сначала калибровать, пока что постоянно горит буква С — Calibration, хотя должен показывать направление (W, S, N, E и тд). Им займусь позже, уже нашел инструкцию.
Вроде ничего не забыл) На сегодня все!
Всем спасибо за внимание и удачи на дорогах!
Салонное зеркало с компасом и автозатемнением 30799775
Давненько нас не было слышно, наверное, зима даёт о себе знать и мы были в зимней спячке. 🙂
Но наступила весна и появились новые мысли, идеи, планы.
Обо всем по порядку.
Практически с самого первого дня, когда у меня появился Снежок, мне хотелось обзавестись аксессуаром, о котором пойдёт речь сегодня.
Хотелось добавить в салон чего-то необычного и интерактивного. 🙂
И чтобы это было в оригинальном исполнении от Volvo.
Такой аксессуар был найден на сайте volvo.
Ведь, согласитесь, что может быть проще, заменить салонное зеркало и на выходе получить точно такое же зеркало, но уже с функцией компаса.
Нужно сказать, что зеркала с компасом встречаются не так часто как хотелось бы.
Актуальны они на американском рынке, в Европе встречаются редко, отсюда и практически единственный вариант, искать его в Америке.
Сегодняшний курс доллара и существенные расходы на доставку из-за океана никак не давали осуществить план.
Ещё и полные непонятки с разновидностями данных зеркал, не добавляли ясности в этом вопросе.
— На eBay висят б/у зеркала, но многие без функции автозатемнения, отказываться от такой полезной функции в пользу компаса не хотелось.
— Много неоригинальных зеркал фирмы Gentex и в оригинале тоже Gentex, было не ясно это одно и тоже или нет. Цена на них практически одинаковая.
В итоге выяснилось, что Gentex первая фирма в мире, которая в 80-х годах прошлого века придумала зеркало с автозатемнением и продолжает их производить до сих пор. На оригинальном зеркале все-таки есть маркировка Volvo.
— Еще зеркала отличаются: подходят на машины с датчиком дождя и без датчика дождя. Забегая вперед, могу сказать, что эту разницу я так и не понял. Датчик дождя никак не связан с самим зеркалом, отличается только кожух за зеркалом на лобовом стекле под котором прячется крепление зеркала и датчик дождя.
— А ещё как оказалось они были дорестайлинговые и рестайлинговые.
Кстати, на сайте Volvo с аксессуарами висит картинка дорестайлингового зеркала. Эти ребята умеют запутать. 🙂

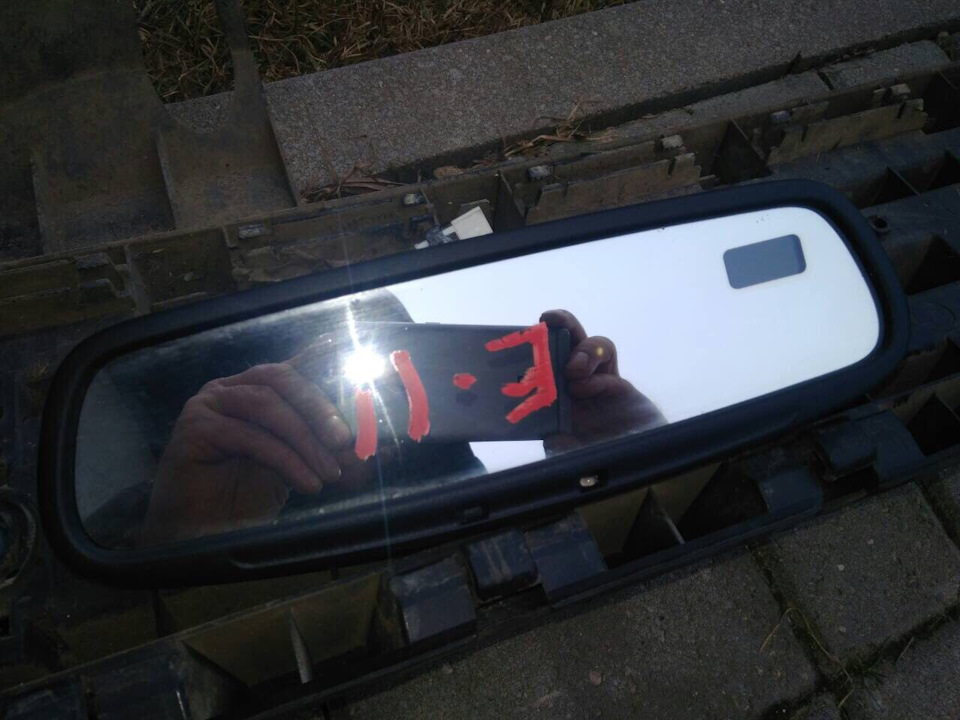

Почти купленное зеркало с разборки в Белоруссии выглядело так:
Обратите внимание, датчики автозатемнения встроены не в сам зеркальный элемент, а находятся под ним.
Впринципе ничего страшного, но вариант со встроенными датчиками как у меня, мне нравится больше с эстетической точки зрения. Тем более, что сразу явно не заметно, что у зеркала есть такая функция.
И тут на глаза мне попалось фото, после которого стало ясно, что нужно искать и стало понятно, что есть дорестайлиноговые зеркала и рестайлинговые.
Разобравшись с разновидностями зеркал, время от времени листал eBay и тут наткнулся на нужное мне зеркало: оригинал Volvo, с компасом и автозатемнением, с машины 2010 г. с датчиком дождя и цена самая дешевая, что мне встречалась.
Всё круто, нужно брать, но… Продавец не отправляет в Россию. 🙁
Но есть выход.
Есть много русскоязычных сервисов, которые предоставляют почтовый адрес в США в безналоговом штате, на который американский продавец отправляет, купленный вами на eBay товар и затем эта компания формирует партии и отправляет их в Россию до нужного Вам города.
Из множества подобных компаний, бегло прочитав отзывы, была выбрана компания — Shopfans. Не то, чтобы это было рекламой, но это мой реальный опыт общения с этой компанией, который оказался удачным.
Попав под какую-то акцию по весу посылки и так как это был мой первый заказ в этой компании, доставка из США в Мурманск оказалась бесплатной! Отличный бонус, согласитесь!
За эти бесплатные деньги, мне дали адрес склада в США, на который американский продавец опять же бесплатно UPS отправил посылку, которая за 2 дня была на складе.
Удачно попал в быструю отправку и через ещё два дня посылка вылетела в Россию, быстро прошла таможню и почти неделю с помощью Boxberry ехала из Москвы в Мурманск.
Получилось, что по России посылка ехала дольше, чем пересекла океан. Это нормально. 🙂
На все про всё ушло порядка 14 дней, я считаю, что это быстро, а если Вы находитесь в Москве, то вполне можно уложиться и в 7 дней.
Получив посылку и прихватив малоинформативный мануал пошел ломать и крушить салон. 🙂
Компас встроен в зеркальный элемент, в неактивном состоянии окошко с компасом даже не видно, в отличии от того зеркала, которое мне предлагали в Белоруссии на разборке, поэтому не зря запаривался с Америкой.
Зеркало заднего вида с автозатемнением и компасом
Всем привет! Давно хотел поменять штатное зеркало заднего вида на аналогичное, только с функцией автозатемнения и компасом. Такое зеркало было куплено на разборке с Туссана, пригнанного из Англии. На праворульных машинах довольно часто встречаются такие зеркала, иногда на арабах.
По креплениям оно идентично нашему родному зеркалу. Подключение довольно простое. Проводов идет только 3.
1. + от АСС (розовый).
2. — масса (черный).
3. Задний ход (что бы оно не тонировалось при езде назад) (серый).
Проводку протянул к блоку предохранителей по левой стойке. Задний ход подключил там же в пороге в жгуте проводки.
По настройкам поставил согласно мануалу нашу зону и в режиме программирования покрутился на стоянке. На втором или третьем круге появилась индикация компаса.
Автозатемнение очень плавное и поэтому нет четкого представления, когда оно сработало. А вот сильно темнело лишь пару раз от сварщика с неотрегулированными фарами.
В сумерках индикация компаса автоматически притухает, чтобы не резало глаза индикацией. Также на зеркале есть кнопки «comp» и «mirror», которыми можно отключить функции компаса и автозатемнения.
Также хочу сказать, что функция автозатемнения работает и при тонированном заднем стекле.
На последок хочу сказать вещь в нашей машине нужная!
