Автомобиль нива тормозная система
Помогите разобраться с тормозной системой
Друзья, изучая тормозную систему, обнаружил в своём автомобиле отличие от того, что написано в документации по машине. Итак, имеется вот такая схема в документации:
где 1 — передний тормозной механизм; 2 — тормозной бачок; 3 — главный тормозной цилиндр; 4 — первичный контур; 5 — вторичный контур; 6 — вакуумный усилитель; 7 — тормозная педаль; 8 — рычаг стояночного тормоза; 9 — передний трос стояночного тормоза; 10 — направляющая заднего троса; 11 — задний трос стояночного тормоза; 12 — задний тормозной механизм; 13 — рычаг регулятора давления; 14 — регулятор давления.
Но у меня отличается от того, что написано в «азбуке»… В принципе не удивительно, машина же 1978 года.
Итак, отличается у меня тем, что первичный контур (на схеме он под номером 4) представляет из себя справа один поршень в переднем суппорте и слева один поршень в переднем суппорте. А судя по схеме должно быть по 2 поршня с каждой стороны. Я ведь правильно понял?
Соответственно, у меня вторичный контур это задние барабаны и по 2 поршня в передних суппортах. А по «мурзилке» вторичный контур — задние барабаны и по одному поршню в передних суппортах.
Тоже самое и в схеме для ВАЗ 21213:
Итак, друзья, помогите, пожалуйста, разобраться! А то мне кажется из-за неправильного подключения контуров тормоза заметно хуже. Или я не прав?
Если есть возможность, пришлите, пожалуйста, фото, как у вас устроена тормозная система. Напомню, интересует ВАЗ 2121, т.е. НИВА старого образца!
Итого, нарисовываются 3 вопроса:
I) Правильно ли я понял схему для ВАЗ 2121?
II) Тормозная система ВАЗ 21213 по такому же принципу устроена, как и у ВАЗ 2121?
III) Из-за неправильного устройства контуров тормоза ухудшаются?
Тормозная система 21214М
Как и обещала, по окончании работ с тормозами описываю сие действо.
Начать хотелось бы с ругательств в адрес конструкторов и сборщиков автоваза. У этих людей нет сердца!
В общем, началось все с техосмотра, на котором мне сказали что нет задних тормозов, порекомендовали отогнать в сервис, а то мало ли чего… Естественно мы её загнали в гараж и начали искать проблему.
Если не считать того что чудаки в салоне которые год назад меняли мне колодки и барабаны, посадили последние на какой-то то-ли герметик, то-ли хрен его знает что, и из-за этого не много пострадали барабаны при снятии.
Дальше все пошло лучше. Колодки оказались в идеальном состоянии, вот цилиндры в плачевном. Решено было менять. Сняли, а там тормозухи почти нет. Значит дело не только в них…
И чуть не забыла, один из цилиндров выкрутить не получилось, трубка выросла на мертво 😪
После всех этих манипуляций было решено менять колдун, потому что и в нем жидкости было мало и невооружённым взглядом было видно что он уже не жилец.
Собрались с мыслями, накидал и список покупок, поехали.
В магазине попросили цилиндры, нужную трубку и колдун, нам все принесли, но колдун оказался не наш 🤔
Далее методом подбора, поняли что у нас стоит колдун от 2108, а не классический как на всех остальных нивах, ладно, купили поехали ставить. В каких то промежутках гуглили тормозную систему, сверяои с тем что у нас в гараже, а оно не то 😮
Поставили… А он течёт, зараза!
Кучу раз пытались перекрутить эти трубки чтобы они все таки туда вошли и не протекали, но все безуспешно, пришлось ехать сдавать ☹️
Сдали, купили другой в другом маге, приехали, поставили и опять что-то не так. Одна из магистралей течёт 😠
В общем это был уже конец третьего дня ремонта, нервы сдавали… Решили купить новую магистраль. Взяли для нивы. На нем написано: от тройника до регулятора давления, но тройника то у меня нет, так как система совсем другая!

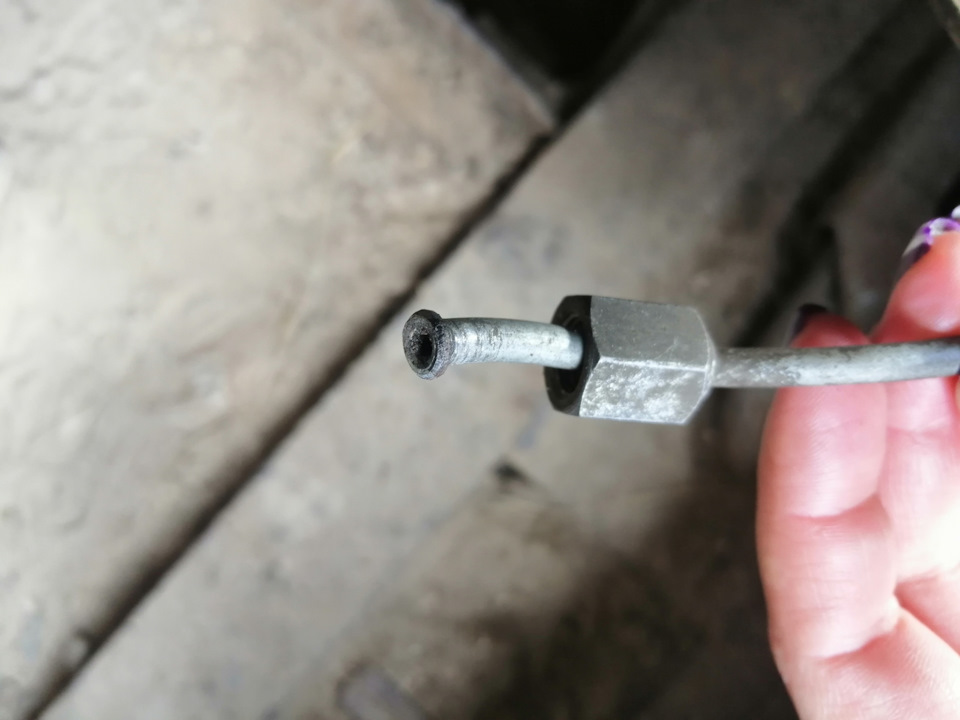

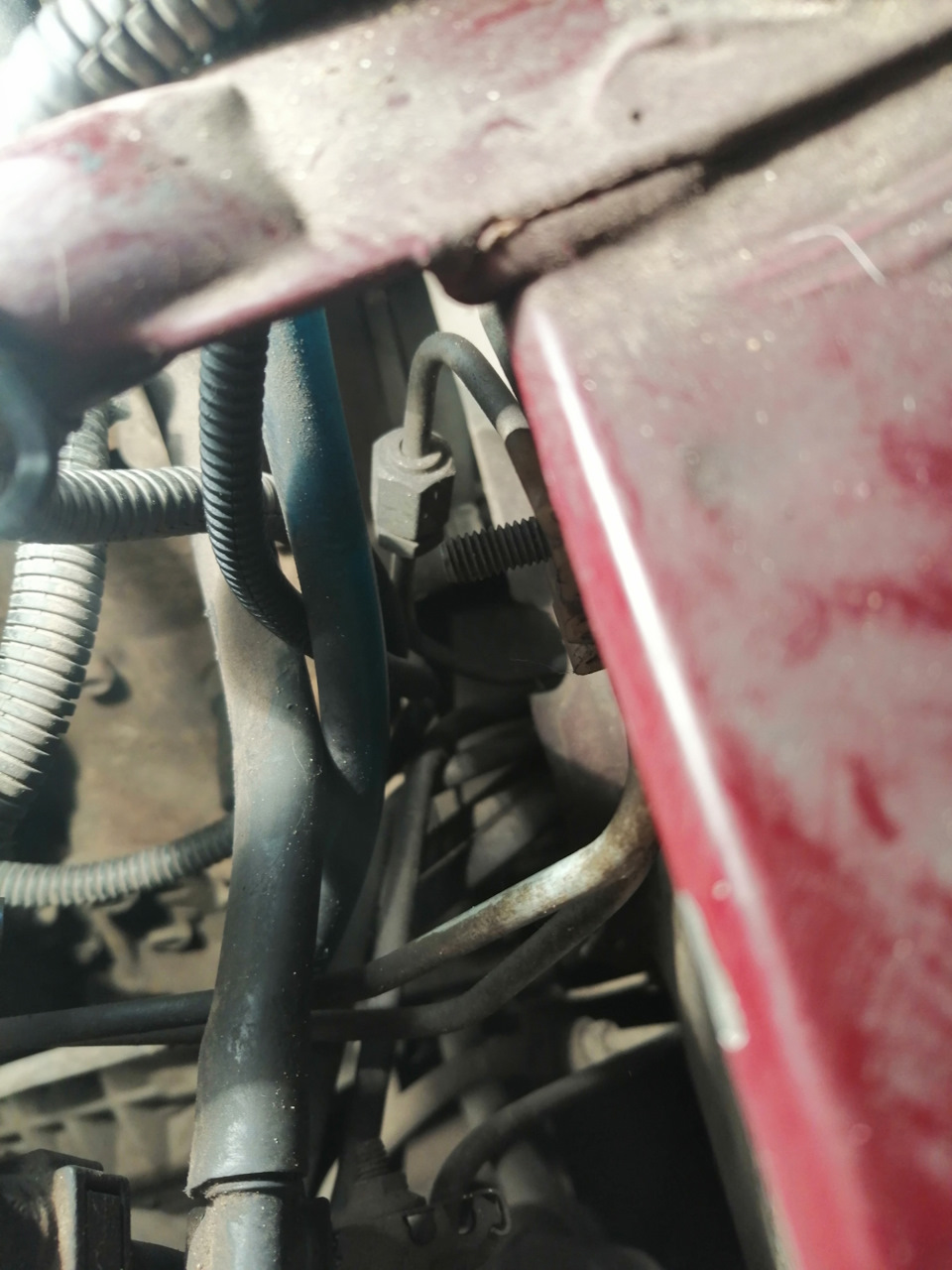

На этой схеме из ГТЦ выходят 2 трубки на зад, без тройников, соеденителей или ещё чего то, а у меня опять подвох вместо классического тройника из ГТЦ выходит трубка и соединяется с магистралью, но не через соединитель, а через штуцера друг к другу. Соответственно та магистраль которую мы купили соединить с этой трубкой мы не можем
Опять поехали искать как ЭТО соединить воедино. Объехали несколько магазинов, практически во всех на нас смотрят с вытаращенными глазами и у всех один ответ: что это такое мы не знаем, у нас такого нет.
Но мы не отчаивались, решили заменить короткую трубку от ГТЦ на другую и через Газовский соединитель скрутить с магистралью, все купили, снова в гараж.
После нескольких маневров под днищем и в капоте я поняла что стандартная магистраль от нивы 2121, в принципе, нормально встаёт и без дополнительных соединений, немножко напрямки конечно, но это уже мелочи.
И, о, чудо! С первого раза все собралось, закрутилось… И не потекло! Моей радости не было предела.
По итогу всего этого рассказа:
21214М солянка из запчастей автоваза, но я её все равно люблю 😍
Трубки которые стояли изначально ставят на абс🤔 но их можно заменить на стандартные
Остался один вопрос, по поводу регулировки колдуна, не совсем он корректно работает и меня это не устраивает… Есть мысль вообще его выкинуть и поставить просто соединители, но муж против, обещает наладить. Как быть?
Цена вопроса:
Регулятор давления 1350 р
2 трубки 48 и 45р
Магистраль 130 р
2 тормозных цилиндра 580р
Тормозная жидкость 250 р
Итого: 2403 руб (и кучка нервов)
Схема тормозной системы Lada 4×4 (ВАЗ 2121 и 2131)
Внедорожник Lada 4×4 имеет гидравлическую, двухконтурную систему торможения. Один контур связан с тормозными цилиндрами передних и задних колес, а другой только с передними. Такая схема позволяет сохранить торможение автомобиля даже при отказе одного из контуров.
1 – бачок главного цилиндра; 2 – главный цилиндр; 3 – трубопровод контура передних тормозов; 4 – трубопровод контура передних и задних тормозов; 5 – тормозной механизм переднего колеса; 6 – вакуумный усилитель; 7 – рычаг стояночного тормоза; 8 – педаль тормоза; 9 – передний трос стояночного тормоза; 10 – направляющая заднего троса; 11 – регулятор давления; 12 – задний трос стояночного тормоза; 13 – рычаг привода регулятора давления; 14 – тормозной механизм заднего колеса.
Педаль тормоза закреплена на одной оси с педалью сцепления, вращается на двух пластмассовых втулках, снабжена возвратной пружиной. При нажатии на педаль тормоза замыкается выключатель стоп-сигналов, который находится над ней. Свободных ход педали тормоза должен быть 3-5 мм.
Вакуумный усилитель (ВУТ) предназначен для снижения усилий на педаль тормоза и находится на переднем щите в моторном отсеке. Чтобы проверить ВУТ следует удерживать педаль тормоза нажатой, а затем запустить двигатель. При исправном ВУТ педаль тормоза должна уйти вперед.
Напомним, инструкции по ремонту и эксплуатации внедорожника Lada 4×4 находятся в этой категории или в содержании.
Ключевые слова: тормоза 4х4
1.Устройство и недостатки передних тормозов Нивы 2121
Приветствую всех читателей. Вначале хотел написать одну тему о передних тормозах ВАЗ-2121, но понял, что получится аж 3…
Итак, лет около 10 назад стал обладателем ВАЗ-2121, 1980г. выпуска. Проблемы с передними тормозами вылезли сразу после покупки — при езде посвистывали и нагревалось переднее левое колесо. Поскольку авто пользовалось в основном зимой — то каждую весну имела место «разработка» то правого суппорта, то левого. Тормозная жидкость после покупки была поменяна, система промыта и прокачана. После этого «тормоза» появлялись ненадолго и постепенно исчезали… Тормозило успешно левое заднее колесо причем со свистом, от которого люди на пешеходном переходе втягивали голову в плечи и очень быстро переходили дорогу:) Поэтому, сказать какие тормоза на Ниве с завода не скажу — можно сказать одно- их не было:)
Теперь о главном, буду говорить о том, о чём обычно молчат уважаемые нивоводы — тормозная система в общем и передние тормоза в частности. Поскольку автомобиль начал проектироваться в 1970 году, то и корни особенностей тормозной системы идут с этого самого 1970 года.
Тормозная система 2121 двухконтурная — первый контур задние торм. цилиндры + по одному из передних, и второй контур — оставшиеся 2 цил. передних суппортов. При этом, к каждому переднему суппорту шло аж 2 тормозных шланга. Количество тормозных трубок и тройников было бесчисленное:) Состояние передних суппортов ВАЗ-2121 70-80х годов (за редким исключением) такое:
Это чудо инженерной мысли 70-х годов прошлого столетия имеет 3 тормозных цилиндра диаметром 30мм. Вес каждого суппорта около 5 кг! Называется даже «плавающая» скоба, но со временем она не плавает. Устройство переднего суппорта нивы в общем можно представить так:
Подробнее можно посмотреть, например, тут. Вы спросите, а зачем там куски резины — а чтобы не гремели. А как же «плавающая» скоба? В общем не плавает оно. Растормаживаются колодки наверное благодаря весу суппорта:)
Вот отзыв человека купившего Ниву (не мой):
«Сразу после покупки нивы не понравились тормоза. При торможении тянуло влево, при отпускании педали уже вправо, а через несколько секунд был щелчок и машина начинала ехать ровно. Колодки были изношены криво и неравномерно. Конструкция мне не тоже не понравилась: два шланга на каждое колесо, отсутствие нормальных направляющих, громыхание на кочках…»
Последующие модификации Нивы — «Тайга» 21213 и 21214 получили улучшение тормозной системы в виде ГТЦ 2108 и ВУТ 2108.
Этим было поднято давление в тормозной системе, но схема работы тормозов осталась прежней. В следующей Ладе 4Х4 — ВАЗ-2123 или Шевроле-нива тормозная система стала диагональной, но передние суппорта остались те же. Важной доработкой стало объединение всех 3-х цилиндров в один контур с помощью «соединителя цилиндров».
Тормозная система
1 – тормозной механизм заднего колеса;
2 – рычаг привода регулятора давления;
3 – задний трос стояночного тормоза;
4 – регулятор давления;
5 – направляющая заднего троса;
6 – передний трос стояночного тормоза;
7 – рычаг стояночного тормоза;
8 – педаль тормоза;
9 – вакуумный усилитель;
10 – тормозной механизм переднего колеса;
11 – трубопровод контура передних и задних тормозов;
12 – трубопровод контура передних тормозов;
13 – главный цилиндр;
14 – бачок главного цилиндра.
Рабочая тормозная система – гидравлическая, двухконтурная, с регулятором давления, вакуумным усилителем и датчиком недостаточного уровня жидкости в бачке главного тормозного цилиндра. Один контур связан с рабочими цилиндрами передних и задних колес, другой контур – только с рабочими цилиндрами передних колес. В нормальном режиме (когда система исправна) работают оба контура. При отказе (разгерметизации) одного из контуров второй обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.
Педаль тормоза – подвесного типа, закреплена на одной оси с педалью сцепления, вращается в двух пластмассовых втулках, снабжена возвратной пружиной. Над педалью расположен выключатель стоп-сигналов; его контакты замыкаются при нажатии педали. Свободный ход педали тормоза должен составлять 3–5 мм (регулировку см. в разделе Вакуумный усилитель и регулировка педали).
Для снижения усилия на педали тормоза служит вакуумный усилитель, использующий разрежение во впускном коллекторе работающего двигателя. Он расположен между толкателем педали и главным тормозным цилиндром и крепится гайками к кронштейну на переднем щите в моторном отсеке. Усилитель – неразборный, при выходе из строя его заменяют (на старых моделях усилитель – от ВАЗ-2108, на более новых моделях установлен усилитель размерности 9 дюймов вместо 8 ). Простейшая проверка: на автомобиле с неработающим двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, пускаем двигатель. При исправном усилителе после пуска двигателя педаль должна уйти вперед. Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из впускного коллектора.
Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. На штуцеры в верхней части цилиндра надеты шланги, по которым в цилиндр подается жидкость из тормозного бачка. На бачке нанесены метки максимального и минимального уровней жидкости, а в крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня жидкости. Винты в нижней части цилиндра ограничивают перемещение поршней. Винты уплотнены медными или алюминиевыми прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины и также уплотненная медной или алюминиевой прокладкой. В отверстия по бокам цилиндра ввернуты штуцеры тормозных трубок: в передние отверстия – контура, подводящего жидкость к передним колесам, в задние – ко всем колесам.
Тормозные механизмы передних колес – дисковые, с трехпоршневой плавающей скобой. Верхний поршень приводится от одного контура (вместе с поршнями рабочих цилиндров задних колес), два нижних – от другого. Блок цилиндров закреплен в суппорте на двух направляющих и зафиксирован подпружиненным фиксатором. Между блоком цилиндров и суппортом располагаются колодки: внутренняя опирается на поршни цилиндров, внешняя – на прилив суппорта. Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами. Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку. От отворачивания болты фиксируются краями защитного кожуха (их отгибают на грани болтов после затяжки).
Тормозные диски – чугунные. Минимальная толщина диска при износе 9,5 мм, максимально допустимое биение (на наибольшем радиусе) – 0,15 мм. Минимально допустимая толщина накладок колодок передних тормозов – 1,5 мм.
Тормозные механизмы задних колес – барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре и представляет собой два упругих стальных разрезных кольца (по одному на каждый поршень), установленных на поршнях с осевым зазором 1,25–1,65 мм.
Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок (а лишь от усилия поршней). По мере износа колодок поршни при торможении перемещают кольца по цилиндрам, поддерживая постоянный расчетный зазор между колодками и барабаном. В случае повреждения зеркала поршней из-за механических примесей в тормозной жидкости или коррозии кольца и поршни могут «закиснуть» в цилиндре, потеряв подвижность. В этом случае необходимо заменить цилиндры и тормозную жидкость.
Тормозные барабаны – алюминиевые, с залитыми чугунными кольцами (рабочая поверхность). Номинальный внутренний диаметр барабана – 250 мм. Допускается проточка барабанов при износе. Наибольший допустимый диаметр (при износе или после проточки) – 251 мм.
Привод стояночной тормозной системы – механический, тросовый, на задние колеса. Он состоит из рычага, переднего троса с резьбовым наконечником (со втулкой и двумя гайками), оттяжной пружины, заднего троса, его направляющей, двух рычагов и двух распорных планок – по одному (одной) на каждый тормозной механизм. Привод регулируется перемещением гаек на резьбовом наконечнике переднего троса (после регулировки гайки контрятся). Полный ход рычага после регулировки должен соответствовать подъему на 4–5 зубцов по сектору.
