Экспедиционно-силовой багажник на УАЗ-Буханку + лесенка
Всем привет.
Закончил сие чудо своей больной фантазии)))
Поясню почему именно «Экспедиционно-силовой». Данный авто используется как рабочая машина, т.е. багажник используют для перевозки стройматериалов и т.д., но основная мысль была сделать рабочую передвижную платформу — чтобы на ней могли стоять и работать сразу пару человек.
И так приступим, характеристики:
Платформа — общая длина 335 см, ширина 150 см
Высота борта — от платформы — 13 см.
Багажник изначально задумывался как двухсекционный (1-половину проще устанавливать чем целый, 2 — порошковая камера не позволяла засунуть изделия больше 3 метров, но сейчас решили эту проблему).
Основание (нижний контур) — профильная труба 40х20х1,5 мм, перемычки аналогично. Перила — профиль 20х20х1,5. На основании лежит четка 4 мм с ячейкой 50х50.

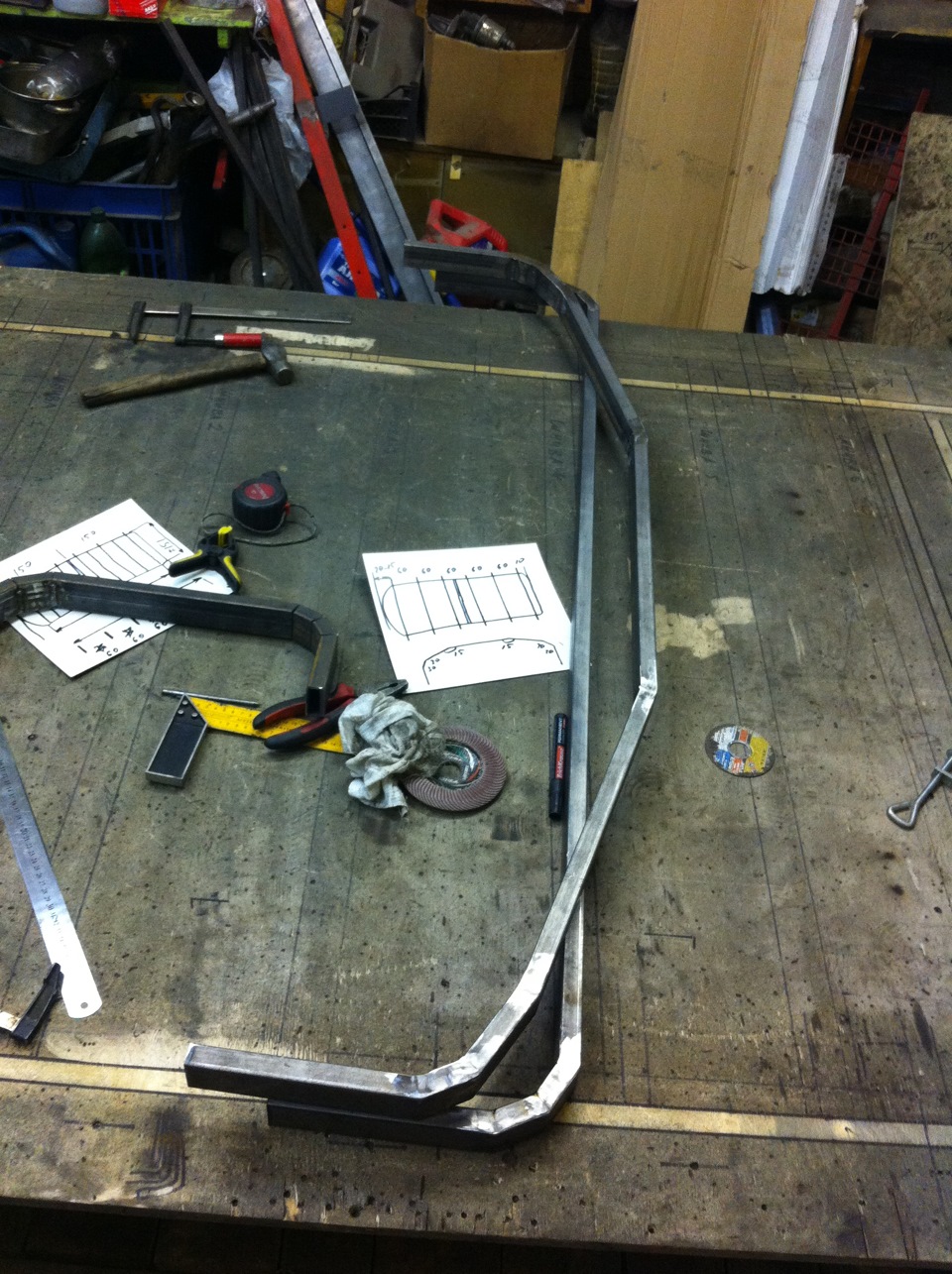

В отсутствие профилегиба — пришлось рассекать профиль и гнуть секторами — получилось в целом не плохо.

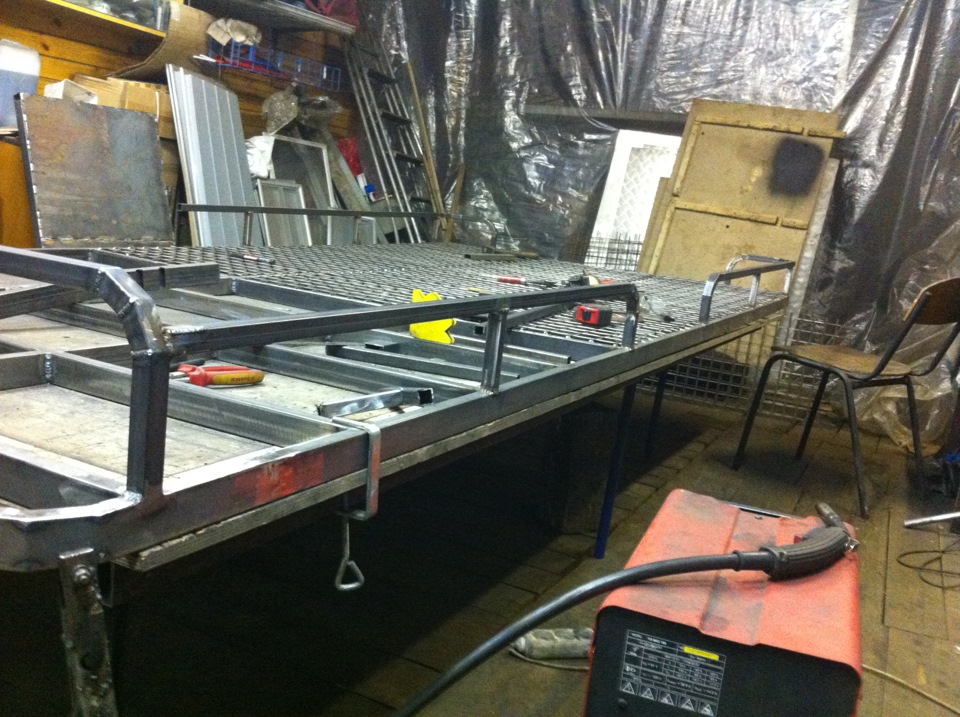

Варили сначала целиковый багажник — и перед отправкой в покраску разделили на две части.

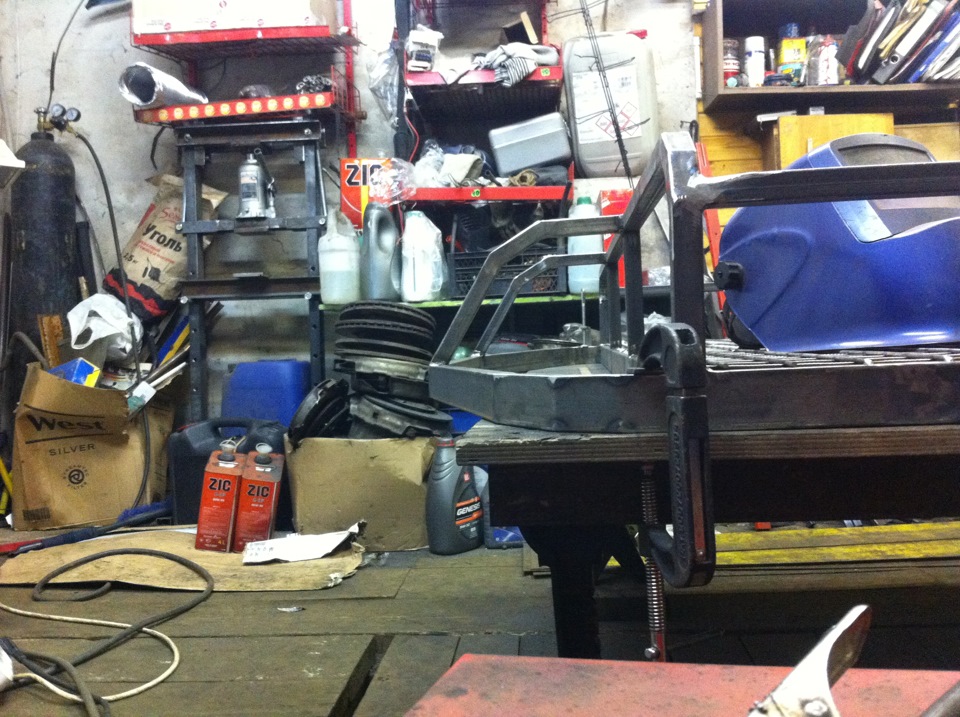

Вот так моя фантазия нарисовала передок багажника:
Перила по середине разомкнуты — ибо если их соединять на секциях — будет не слишком красиво.
Далее варим кронштейны. Схема как и на Ниве, только крепление больше по габаритам.
