Знаете ли Вы всё о своём бегунке?

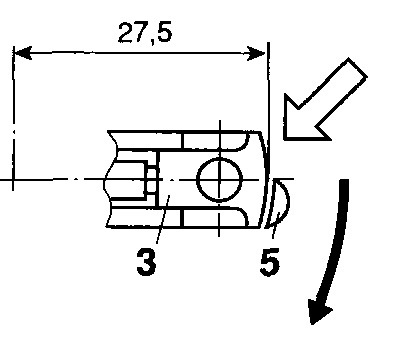

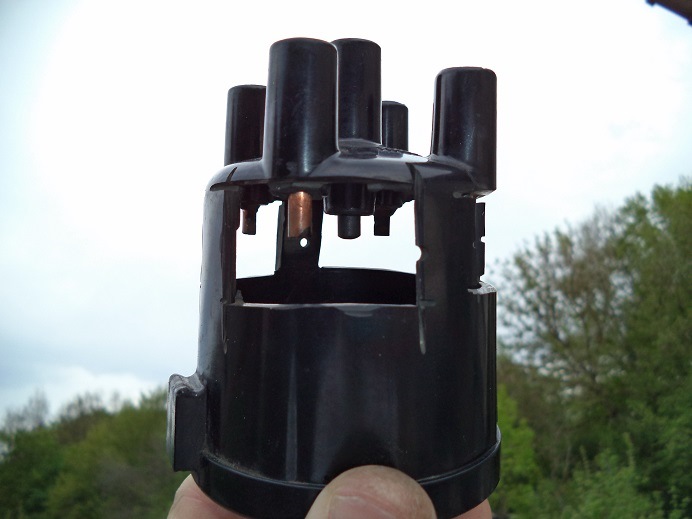

Такую установку удобно производить воспользовавшись старой крышкой с соответствующим вырезом:
В результате получается не только равномерный износ (обгорание) наружного контакта ротора, но и при максимальных углах опережения зажигания (до 40 градусов по коленчатому валу, до 20 градусов по валику распределителя) не будет «предельных испытаний» на пробой для ротора (бегунка) и других элементов системы зажигания».
С помощью этой крышки я выяснил, что мой новый трамблёр был халтурным и не обеспечивал указанного совпадения наружного контакта бегунка и бокового электрода крышки. Даже в статическом состоянии при выключенном моторе бегунок уходил далее электрода, искра между ними получалась настолько длинной и горячей, что оплавляла конец наружного контакта бегунка. Но, даже такой брак удалось более или менее устранить кропотливой регулировкой. А, на практике, абсолютно правильное положение бегунка при совмещении меток на, например, пяти градусах, в момент размыкания контактов, должно выглядеть так:
Так же, пользуясь случаем советую заменить провода системы зажигания с заводских проводов сечением 2,5 мм (белый слева), на самопаянные, с сечением 4 мм (синий справа):
Что такое бегунок в автомобиле
В распределителях зажигания (трамблерах) многих моделей используются роторы (бегунки), оснащенные помехоподавляющими резисторами. О том, что такое бегунок с резистором, какие функции он выполняет в зажигании, как устроен и работает, а также о правильном выборе и замене этой детали — читайте в статье.
Что такое бегунок с резистором и какую роль он играет в распределителе зажигания
Бегунок с резистором — ротор распределителя зажигания контактной и бесконтактной системы зажигания, оснащенный помехоподавляющим резистором.
Любая система зажигания — мощный источник радиопомех, которые нарушают прием радиопрограмм во всех диапазонах как в самом автомобиле, так и в проезжающем рядом транспорте. Эти помехи слышны, как щелчки и потрескивания, частота следования которых увеличивается с повышением оборотов двигателя. Помехи генерируются искрами, возникающими на различных участках высоковольтного контура системы зажигания: в искровых промежутках свечей и между контактами в крышке и бегунке трамблера. При проскакивании искры возникает электромагнитное излучение широкого спектра — именно поэтому помехи слышны практически на всех радиодиапазонах. Однако сама искра дает излучение малой интенсивности, основная мощность излучается связанными с искровым промежутком компонентами — высоковольтными проводами, которые выступают в роли антенн.
Для борьбы с описанным явлением в высоковольтный контур системы зажигания вводятся дополнительные элементы — распределенные или сосредоточенные сопротивления. В качестве распределенных сопротивлений выступают высоковольтные провода с неметаллическими центральными жилами. В качестве сосредоточенных сопротивлений выступают резисторы в свечах зажигания и в бегунке трамблера — именно об этой детали пойдет речь далее.
Почему введение резистора в высоковольтный контур приводит к снижению уровня помех? Причина довольно проста. Когда происходит пробой искрового промежутка, по соединенному с ним проводнику пробегают токи высокой частоты, которые приводят к излучению данным проводником радиоволн. Размещение между искровым промежутком и проводником резистора сопротивлением несколько тысяч Ом меняет картину: вместе с емкостями и индуктивностями, которые всегда имеют проводники, образуется простейший фильтр, срезающий высокочастотную составляющую помехи. На практике полного среза не происходит, однако амплитуда высокочастотных токов в проводе резко снижается, что приводит к многократному снижению уровня радиопомех в высоковольтном контуре системы зажигания.
Если отнести все сказанное к бегунку трамблера, то в качестве искрового промежутка здесь выступают контакты крышки и проходящий рядом контакт бегунка, а в роли антенн — высоковольтные провода, идущие от катушки на бегунок и от контактов на свечи. Таким образом, здесь резистор оказывается между двумя проводниками, однако наибольшее подавление помехи происходит на проводе от катушки, а подавление помех на свечных проводах происходит за счет сопротивления самих проводов и встроенных в свечи резисторов.
Именно поэтому данный резистор называется помехоподавляющим (или просто подавляющим). Однако помимо борьбы с радиопомехами резистор выполняет и еще несколько функций:
Почему все это происходит? Причина — в сопротивлении электрическому току, которое создает резистор. Из-за сопротивления в высоковольтном контуре при протекании разряда снижается сила тока — ее достаточно, чтобы искра между электродами свечей воспламенила горючую смесь, но недостаточно для локального расплавления металла электродов и контактов в трамблере. При этом запасаемая в катушке мощность остается прежняя, однако из-за возросшего сопротивления цепи она отдается свечам не мгновенно, а в течение некоторого промежутка времени — это приводит к увеличению времени разряда, что обеспечивает более надежное воспламенение смеси в цилиндрах.
Таким образом, всего один резистор в бегунке распределителя зажигания выполняет несколько функций, которые повышают эффективность работы двигателя и комфорт эксплуатации транспортного средства.
Конструкция и характеристики бегунка с резистором
Бегунок (ротор) с резистором состоит из нескольких деталей: литого корпуса, двух жестко зафиксированных контактов (центрального, упирающегося в уголек в крышке трамблера, и бокового) и расположенного в специальном углублении цилиндрического резистора. Корпус изготавливается из электроизоляционного материала, контакты обычно фиксируются на нем с помощью заклепок. На контактах выполнены пружинящие пластины, между которым зажимается резистор. В нижней части корпуса бегунка выполнен фигурный канал для фиксации на валу распределителя зажигания.
По способу установки резистора бегунки бывают двух типов:
В бегунках используются мощные резисторы специальной конструкции с торцевыми выводами, предназначенные для установки между пружинящими контактами. В отечественных автомобилях чаще всего используются резисторы сопротивлением 5,6 кОм, однако в различных бегунках можно встретить резисторы сопротивлением от 5 до 12 кОм.
В зависимости от типа распределителя, бегунок может просто крепиться на валу трамблера (обычно такие детали имеют Т-образную форму), либо монтироваться двумя винтами на регулятор опережения зажигания (такие детали выполняются в виде плоского цилиндра). В обоих случаях резистор крепится на наружной стороне бегунка, что открывает доступ к его осмотру и, если это возможно, замене.
Вопросы выбора и замены бегунка с резистором
Бегунок с резистором, залитым компаундом
Сменный резистор для бегунка
Размещенный в бегунке резистор подвергается значительным электрическим и механическим нагрузкам, поэтому со временем он может выйти из строя — перегореть или разрушиться (треснуть). Как правило, поломка резистора не выводит двигатель из строя, но серьезно нарушает его функционирование — мотор не набирает полной мощности, плохо отзывается на педаль газа, «троит», детонирует и т.д. Дело в том, что по прогоревшему или расколовшемуся резистору могут проскакивать искры, поэтому система зажигания продолжает работать, но с нарушениями и менее эффективно. При появлении таких признаков следует в первую очередь снять крышку трамблера (делать это необходимо только при остановленном двигателе и со снятой с АКБ клеммой), демонтировать и осмотреть бегунок. Если бегунок обычный, то его можно снять без инструмента, а если деталь соединена с регулятором опережения зажигания, то следует вывернуть два винта с помощью отвертки.
Если при осмотре резистора нет внешних признаков его неисправности (он не сгорел и не сломан), либо резистор залит компаундом, то следует проверить его сопротивление с помощью тестера — оно должно лежать в пределах 5-6 кОм (для некоторых авто — до 12 кОм, но никак не ниже 5 кОм). Если сопротивление стремится к бесконечности, то резистор неисправен и его следует заменить. На замену следует брать деталь того же типа и сопротивления — только так есть гарантии, что резистор встанет на место и вся система будет нормально работать. Замена резистора сводится к простому удалению старой детали (его удобно поддеть отверткой) и установке новой. Если резистор залит компаундом, то придется менять весь бегунок — для отечественных авто такая замена обойдется в несколько десятков рублей.
Зачастую автовладельцы вместо резисторов устанавливают проволочные перемычки — делать это категорически запрещено. Отсутствие резистора повышает уровень радиопомех и может нарушить работу системы зажигания (в том числе привести к интенсивному износу контактов бегунка и крышки трамблера, и электродов свечей). Также не рекомендуется менять бегунок с резистором на простой бегунок в системах зажигания с высоковольтными проводами нулевого сопротивления. На замену следует использовать только те типы и модели бегунков, что рекомендованы производителем распределителя зажигания.
При верном выборе и замене бегунка с резистором (или только резистора) система зажигания будет работать надежно и с минимальными «загрязнениями» радиоэфира.
Исправность бегунка или ротора трамблера можно проверить несколькими способами. Обычно, на этот элемент падают сомнения в том случае, когда на все свечах зажигания отсутствует искра. Прежде, чем диагностировать бегунок, его нужно будет снять.
Функция устройства под названием бегунок
Бегунок расположен в распределителе зажигания. Прямо под крышкой его можно найти. По своей конструкции бегунки – довольно простые устройства, состоящие из пластинок (центральной и разносной). Несмотря на то, что модели бегунков трамблера бывают разные, конструкция у всех аналогичная, схожая.
На эти устройства возлагается важная функция, касающаяся искрообразования. Можно сказать, что от бегунка напрямую зависит исправная работа ДВС.
Следует знать, что ротор трамблера – это деталь старых машин, оснащенных карбюраторной системой двигателя. Изготовлен бегунок из пластика, имеет высоковольтный контакт внутри. При функционировании трамблера, его вращении, контакт бегунка непосредственно соприкасается с контактами крышки. Таким образом, выставляется настолько нужная для автомобиля искра.
Если говорить техническим языком, то ротор распределителя нужен для передачи тока высокого вольтажа. Передача идет от катушки зажигания до свечей через бронепровода.
Ротор фиксируется непосредственно к трамблерному приводу (валу), а вращение выставлено таким образом, что на 1 оборот бегунка приходится 2 оборота коленвала. Именно таким способом и обеспечивается передача разряда на свечи в строго определенном порядке.
На трамблерном приводе бегунок зафиксирован бывает жестко, чтобы не соскакивал при вращении вала. Боковой контакт ротора при вращении контактирует с КГ (контактной группой), запрессованной в крышку распределителя.
Интересно. Крышка трамблера находится в одном и том же положении регулярно. Она не двигается, но бегунковый контакт, «пробегая» рядом с электродами крышки, образует попеременную и кратковременную электродугу. Таким образом тоже объясняется передача разряда.
На некоторых автомобилях системы зажигания подразумевают два рабочих контакта бегунка. Это, в принципе, рабочая классическая схема зажигания Твин Спарк итальянской фирмы Фиат. Один из контактов реализован ближе к центру, другой – как можно дальше. Этим способом контакты соответствуют электродам крышки, расфасованным по тому же принципу. И самое главное: такая схема обеспечивает полную изоляцию КГ друг от друга.
Твин Спарк считается одной из первых систем, применяемых для эффективного дожига горючего в камере сгорания авто. Отличается система простейшей конструкцией, но весьма эффективной и экономичной.
Виды неисправностей
Как правило, если бегунок трамблера в порядке, то автомотор запускается с первого раза, без каких-либо проблем. А вот когда наблюдаются сложности с заводом, то это указывает на испорченный или пробитый ротор (при условии, что проблемы не в другом).
Самая распространенная неисправность трамблерного бегунка – это его пробой. Он может быть внешний или внутренний. Очевидно, что внешний определяется по заметным признакам – черной метке, внутренний – надо проверять наличием искры (подробно ниже).
Пробой получается из-за металлизации канала. В профилактических целях металлизацию надо проверять регулярно. Делается это с помощью мультиметра или другого аналогичного прибора. Канал проверяется на момент сопротивления. Щупы прибора соединяются с в том месте бегунка, где есть сомнение на пробой.
Следует знать, что по образованному каналу искра может уходить либо полностью, либо частично.
Способы проверки бегунка трамблера
Первый способ проверки бегунка подходит для всех моделей устройства.
Элемент проверяется в том случае, если на главном бронепроводе имеется искра. Другими словами, надо проверить, есть ли напряжение на главном проводе катушки. Если нет, то причину проблемы надо искать в катушке, проводе, но никак не в роторе.
Первое, что нужно сделать, это снять крышку распределителя:
В наше поле зрения попадает бегунок. Проверка осуществляется следующим образом:
Внимание. Для безопасности рекомендуется приклеить скотчем к сухой деревянной палке этот самый провод, ближе к наконечнику.
Если последуют разряды электрического тока, т.е, между контактом бронепровода и центральной пластиной будет бить искра, значит, ротор пробит. Надо будет его заменить или починить (о ремонте пробитого бегунка подробнее ниже).
Если же разряда между контактом бронепровода и центральной пластиной происходить не будет – проверку надо продолжать.
Следующий этап проверки будет подразумевать снятие самого бегунка. Выходит он легко, достаточно потянуть его вверх. Вот, что следует сделать дальше:
В данном случае уже искра должна появиться между наконечником и пластиной. В противном случае, если ее не будет, это будет свидетельствовать о пробое помехоподавительного резистора, соединяющего две пластины ротора. Решение то же – заменить бегунок на исправный.
Попробовать починить пробитый элемент можно так:
Важно не перестараться. Слой диэлектрического материала, вдетого внутрь бегунка, не должен быть чересчур толстым. Иначе на валу, при вращении, этот материал будет мешать.
Диэлектрик поможет доехать до первого автосервиса или магазина автотоваров. Пробитый бегунок в любом случае придется заменить на новый, рабочий.
Реанимировать на время можно и элемент с испорченным помехоподавительным резистором. Но для этих целей подойдут только те модели роторов, на которых помехоподавительные резисторы съемные.
Резистор держится на пружинке. Снять его можно кончиком отвертки, слегка надавив снизу.
Итак, вот что надо сделать:
Известны и другие способы проверки бегунка. Например, многие автолюбители, правда, только самые опытные, умеют определять неисправность бегунка по оттенку цвета свечной искры. Так, если оттенок желтоватый – бегунок неисправен. Напротив, если он рабочий, оттенок должен отдавать синевой.
Также удается определить неисправность бегунка по работе ДВС. Не всегда он просто «молчит» и не заводится. Случается, что при сломанном роторе мотор завести удается, однако он функционирует неравномерно, снижается его мощность, повышается расход горючего.
Состояние контактов – это «болевая точка» ротора, впрочем, и самого трамблера с его элементами. В современных автомашинах распределитель и ротор, как таковые, вообще отсутствуют. Что касается владельцев авто, оснащенных трамблером, то им можно порекомендовать только одно – регулярно содержать бегунок и другие элементы трамблера в чистоте. А при образовании на контактах нагара или окиси, зачищать мелкой шкуркой.
Бегунок, — устройство, входящее в состав трамблера (распределителя).
Бегунок представляет собой деталь, изготовленную из диэлектрика, прикрепленную, к вращающейся центральной части трамблера. Таким образом, бегунок вращается по кругу на центральном валу. На бегунок катушка зажигания выводит высоковольтный разряд, который проходя через особый канал в бегунке передается на крышку трамблера, в область контакта, ведущего на высоковольтный провод.
В современных автомобилях Honda бегунок отсутствует, как и трамблер в целом.
Отказ от использования бегунка в системе зажигания вызван меньшей надежностью конструкции с трамблером, нежели с индивидуальными катушками на каждый цилиндр.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Что такое бегунок в автомобиле?
Как проверить бегунок трамблера мультиметром
Бегунок с резистором — ротор распределителя зажигания контактной и бесконтактной системы зажигания, оснащенный помехоподавляющим резистором.
в искровых промежутках свечей и между контактами в крышке и бегунке трамблера. При проскакивании искры возникает электромагнитное излучение широкого спектра — именно поэтому помехи слышны практически на всех радиодиапазонах. Однако сама искра дает излучение малой интенсивности, основная мощность излучается связанными с искровым промежутком компонентами — высоковольтными проводами, которые выступают в роли антенн.
Распределитель зажигания и место бегунка в нем
Для борьбы с описанным явлением в высоковольтный контур системы зажигания вводятся дополнительные элементы — распределенные или сосредоточенные сопротивления. В качестве распределенных сопротивлений выступают высоковольтные провода с неметаллическими центральными жилами. В качестве сосредоточенных сопротивлений выступают резисторы в свечах зажигания и в бегунке трамблера — именно об этой детали пойдет речь далее.
вместе с емкостями и индуктивностями, которые всегда имеют проводники, образуется простейший фильтр, срезающий высокочастотную составляющую помехи. На практике полного среза не происходит, однако амплитуда высокочастотных токов в проводе резко снижается, что приводит к многократному снижению уровня радиопомех в высоковольтном контуре системы зажигания.
Если отнести все сказанное к бегунку трамблера, то в качестве искрового промежутка здесь выступают контакты крышки и проходящий рядом контакт бегунка, а в роли антенн — высоковольтные провода, идущие от катушки на бегунок и от контактов на свечи. Таким образом, здесь резистор оказывается между двумя проводниками, однако наибольшее подавление помехи происходит на проводе от катушки, а подавление помех на свечных проводах происходит за счет сопротивления самих проводов и встроенных в свечи резисторов.
Именно поэтому данный резистор называется помехоподавляющим (или просто подавляющим). Однако помимо борьбы с радиопомехами резистор выполняет и еще несколько функций:
Почему все это происходит? Причина — в сопротивлении электрическому току, которое создает резистор. Из-за сопротивления в высоковольтном контуре при протекании разряда снижается сила тока — ее достаточно, чтобы искра между электродами свечей воспламенила горючую смесь, но недостаточно для локального расплавления металла электродов и контактов в трамблере.
Таким образом, всего один резистор в бегунке распределителя зажигания выполняет несколько функций, которые повышают эффективность работы двигателя и комфорт эксплуатации транспортного средства.
Какие могут быть неисправности?
У поломок этой детали есть свои особенные «симптомы». Если с ним проблемы, то мотор заводится плохо либо полностью “молчит”. Во время работы двигателя можно заметить подстраивание. Искра непосредственно на свече будет совсем нестабильной. Если снять с нее привод и вставить другой, затем покрутить стартером, то в результате будет заметны искры желтоватого цвета. Если трамблер исправен, то искра будет иметь характерный синеватый цвет. Я советую обращать особое внимание именно на его оттенок.
Таким образом бегунок трамблера упорно дает понять, что с ним что-то не так. Почти всегда наиболее верным путем проверки работоспособности этой детали являются проверочные манипуляции с самой искрой, образование которой является фактически ее призванием.
Конструкция и характеристики бегунка с резистором
Бегунок с резистором
Бегунок (ротор) с резистором состоит из нескольких деталей: литого корпуса, двух жестко зафиксированных контактов (центрального, упирающегося в уголек в крышке трамблера, и бокового) и расположенного в специальном углублении цилиндрического резистора. Корпус изготавливается из электроизоляционного материала, контакты обычно фиксируются на нем с помощью заклепок.
По способу установки резистора бегунки бывают двух типов:
В бегунках используются мощные резисторы специальной конструкции с торцевыми выводами, предназначенные для установки между пружинящими контактами. В отечественных автомобилях чаще всего используются резисторы сопротивлением 5,6 кОм, однако в различных бегунках можно встретить резисторы сопротивлением от 5 до 12 кОм.
В зависимости от типа распределителя, бегунок может просто крепиться на валу трамблера (обычно такие детали имеют Т-образную форму), либо монтироваться двумя винтами на регулятор опережения зажигания (такие детали выполняются в виде плоского цилиндра). В обоих случаях резистор крепится на наружной стороне бегунка, что открывает доступ к его осмотру и, если это возможно, замене.
Инструкция проверки
Существует не так уж и много причин поломки бегунка, так что найти их весьма несложно. К примеру, причина может быть в его пробое. в таком случае на них будет заметен явный пробой или же внутренний пробой. Черная метка, которую нельзя стереть, во время попыток убрать ее, превращается в выемку. Создаваемый таким образом пробой нельзя убрать, ведь происходит все из-за металлизации его канала, а разносчик подобного типа нужно обязательно заменить.
Именно поэтому очень важно проверить эту самую металлизацию, и я настоятельно рекомендую это сделать. К примеру, можно провести проверку канала на предмет сопротивления с помощью соответственного прибора, которым является мультиметр. Потом, видим на мультиметре параметр около 20 мОм, а сопротивление находится на уровне 1-2 мОм.
Щупы ставят на место, в котором уголек с бегунком соединяется с местом пробоя. По образованному каналу искра может уходить либо полностью, либо частично в сторону. Но такой пробой не в каждом случае удается определить визуально. Параллельно можно проверить все эти детали и если требуется замена бегунка трамблера, то проведите ее. К этому делу нужно отнестись очень ответственно.
Еще один способ – бегунок можно проверить с помощью центрального типа провода. Достаточно будет лишь снять крышку трамблера, а потом поднести центральный бронепровод с катушки зажигания к разносчику, а потом раскрутить стартером. В случае пробития разносчика, искра будет проскакивать на бегунок. В противоположном случае можно считать, что никакого пробоя нет, а причину неисправности стоит искать в совершенно ином. Но в таком случае вы хотя бы можете быть уверены, что проблема не в разносчике.
Пробой может сформироваться из-за повреждения бегунка. В случае образования трещины, искра может уходить в сторону. В бегунках может остаться сопротивление, поддающееся перегоранию. Так искра в сторону уходить не будет, но станет заметным ослабление ее силы. Перегоревшее и дальше будет выгорать в дальнейшем. Есть и второй вариант – деталь может выйти из строя окончательно и тогда трамблер окажется в печальном положении, впрочем, как и двигатель.
Как определить испорченный бегунок, когда у него выгоревшее сопротивление? Допустим, сопротивление выгорело полностью, но произошла попытка восстановить проводник. Это привело к некому электрическому пробою бегунка, а также выходу его из строя. Его придется заменить новым. В основном, это должно решить все проблемы с работой двигателя и тогда трамблер в безопасности.
Перечисленные выше проблемы с бегунками относятся к числу самых основных. Важно обращать внимание на состояние уголька в трамблеровой крышке – он должен пружинить, хорошо нажиматься и выглядывать хотя бы на 5 мм. Вам следует быть предельно внимательными во время проверки каждого элемента и обращать внимание на самые мелкие несоответствия.
Проверять, конечно, можно и самостоятельно, но если вы новичок в ремонте автомобиля, то лучше обратиться к специалистам. Я советую сделать именно так, если вы не очень уверены в том, что справитесь собственными силами, так как в таком случае существует вероятность еще большего усугубления ситуации, а опытные специалисты уж точно знают свое дело.
Вопросы выбора и замены бегунка с резистором
Бегунок с резистором, залитым компаундом
Сменный резистор для бегунка
Размещенный в бегунке резистор подвергается значительным электрическим и механическим нагрузкам, поэтому со временем он может выйти из строя — перегореть или разрушиться (треснуть). Как правило, поломка резистора не выводит двигатель из строя, но серьезно нарушает его функционирование — мотор не набирает полной мощности, плохо отзывается на педаль газа, «троит», детонирует и т.д.
Дело в том, что по прогоревшему или расколовшемуся резистору могут проскакивать искры, поэтому система зажигания продолжает работать, но с нарушениями и менее эффективно. При появлении таких признаков следует в первую очередь снять крышку трамблера (делать это необходимо только при остановленном двигателе и со снятой с АКБ клеммой), демонтировать и осмотреть бегунок.
Если при осмотре резистора нет внешних признаков его неисправности (он не сгорел и не сломан), либо резистор залит компаундом, то следует проверить его сопротивление с помощью тестера — оно должно лежать в пределах 5-6 кОм (для некоторых авто — до 12 кОм, но никак не ниже 5 кОм). Если сопротивление стремится к бесконечности, то резистор неисправен и его следует заменить.
На замену следует брать деталь того же типа и сопротивления — только так есть гарантии, что резистор встанет на место и вся система будет нормально работать. Замена резистора сводится к простому удалению старой детали (его удобно поддеть отверткой) и установке новой. Если резистор залит компаундом, то придется менять весь бегунок — для отечественных авто такая замена обойдется в несколько десятков рублей.
Зачастую автовладельцы вместо резисторов устанавливают проволочные перемычки — делать это категорически запрещено. Отсутствие резистора повышает уровень радиопомех и может нарушить работу системы зажигания (в том числе привести к интенсивному износу контактов бегунка и крышки трамблера, и электродов свечей).
При верном выборе и замене бегунка с резистором (или только резистора) система зажигания будет работать надежно и с минимальными «загрязнениями» радиоэфира.
Related posts:
Зажигательная физика — опережение, трамблер и УОЗ
Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.
Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.
На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.
Терминология
Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.
Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ
Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ
Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.
Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.
Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.
Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).
Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.
Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.
Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.
Когда и зачем нужно настраивать зажигание?
Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.
В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.
Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.
Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере
Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере
Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.
Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.
Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.
Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…
Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.
Как регулировать УОЗ?
На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.
Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.
Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.
Последовательность операций для москвичевского мотора должна быть следующая.
У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.
У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.
На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.
А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.
А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?
Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.
Если есть вопросы — задавайте!
Что такое бегунок в автомобиле?
Владельцы бензиновых автомобилей знают, что в составе их машины есть такая важная деталь как трамблер.
Что это за деталь?
Трамблер это часть двигателя машины, работающего на таком топливе как бензин. Речь идет о моторе внутреннего сгорания, а не каком–то ином. Так вот именно трамблер отвечает за своевременное предоставление электроимпульса на свечки зажигания, в результате чего обеспечивается разряд последних и дальнейшее возгорание топлива в камере где непосредственно располагаются поршни.
Другими словами, трамблер – это распределитель зажигания в авто. Который отвечает за получение искры в нужный момент. Стоит сказать, что такая деталь имеется почти на всех авто ДВС. Единственно что располагаться последний может не одинаково и его функционал может немного отличаться один от другого.
Также нельзя не учитывать того, что в дизельных двигателях автомобилей система зажигания отсутствует, равно как и в инжекторных авто прерыватель не предусмотрен.Для большего представления стоит понимать устройство и принцип работы трамблера, с чем мы сейчас и попробуем подойти к этому вопросу детальнее.
Место расположения
Где находится трамблер? Итак, мы с вами выяснили, что трамблер- важная деталь карбюраторного двигателя, расположенная поблизости с самим мотором и свечами зажигания. В разных автомобилях место расположения трамблера может меняться. В одних авто его расположение одно в других другое, все зависит от марки авто и ее комплектации.
Устройство распределителя зажигания
Устройство трамблера бесконтактного типа, включает в себя набор определенных элементов:
1. Ротор или так называемый привод распределителя. Который чаще представлен шлицевым валом, входящим в сцепление с распредваловой шестерней либо промвалом. Различие зависит от устройства мотора.
2. Катушка зажигания, у которой обеспечена двойная заводская обмотка.
3. Не обошлось тут и без прерывателя в нем есть кулачковая, а также центробежная муфта также контактная группа.
4. Бегунок, который крепится непосредственно к валу сцепления и крутится при работе вместе с ним. Тут есть и крышка трамблера. Именно от нее дальше идут высоковольтные проводки на все свечи.
5. Регулятор опережения вакуумного типа самого зажигания. В его схему включен и конденсатор. Он функционирует как «громоотвод», так как именно он забирает на себя немного заряда, охраняя группу контактов от расплавления под действием высокого напряжения.
6. От разновидности трамблера, в нижней части конструкции может быть установлен еще и октановый корректор, контролирующий скорость оборотов,зависящий от марки бензина. Вы же слышали такое понятие как октановое число? Это оно и есть, только в классических версиях его коррекция выполняется собственными руками.
В чем состоит принцип действия?
Как функционирует автомобильный трамблер? Все банально и просто. При повороте ключа в машине, осуществляется замыкание электроцепи с дальнейшей подачей напруги от аккумулятора непосредственно на стартер. После чего такая деталь стартера как бендикс обеспечивает зацепку с маховиком коленвала, а оттуда подача продолжается на шестерню привода валика распределения зажигания.
На катушке появляется низковольтный ток в процессе замыкания цепи. Тут-то контакты прерывателя разводятся и уже высоковольтное напряжение скапливается на второй цепи той же катушки. Дальше полученный ток идет на крышку за счет имеющегося в нижней части детали графитового контакта либо щетки.
При этом, бегунок все время контактирует с центральным электродом и при вращении раздает часть напряжения попеременным образом на контакт каждой из свечей. Другими словами происходит деление напряжения поровну на все четыре свечи. Вот так происходит общий принцип работы трамблера.
Тонкости работы
Помимо прочего стоит знать и важные тонкости в работе, которую обеспечивает в том числе и трамблер.
Так к примеру очень важно учитывать тот факт, что вакуумный регулятор неразрывно связан с впускным коллектором и трубкой, так называемым задросельным пространством.
Это означает, что он чувствителен к режиму подачи воздуха в мотор и меняет угол опережения самого зажигания. Подача искры в цилиндр происходит немного раньше с опережением. Детонирование в этом случае случится в момент впрыска бензина в камеру сгорания, толкая тем самым поршень вниз. Конечно же и показатели узск будут меняться.
Датчик холла
Как вы уже наверняка поняли от вращения деталей собственно и начинается износ последних и появляются неисправности. А вот инжекторный мотор или даже самые современные карбюраторные движки не имеют бегунка, вместо него применяется датчик холла. Тут и устройство немного другое и процесс раздачи выполняется за счет возникающего магнитного поля.
Безусловно такая система считается более качественной, да и места под любимым капотом будет меньше. В самых современных авто с инжектором и имеющимся распределенным впрыском, применяется уже система зажигания более современная электронного бесконтактного типа.
Отличительной чертой такого устройства является то, что за всеми режимами работы смотрят разные датчики. Именно от них все сигналы поступают на электронный блочок управления, а уже после такое же действие команд идет на коммутаторы системы зажигания.
Важно
Распределитель зажигания – это несложный и вполне разборной вручную узел. Его всегда беспрепятственно можно отсоединить, вынуть из своей машины, разобрать на части и найти причину и устранить ее путем замены неисправной детали.
Самые распространенные проблемы
О том, что в трамблере что-то работает не так, можно определить по определенным признакам. Так к примеру при наличие искры на центральном проводе, и отсутствии последней на проводах свечей можно говорить о бреши в целостности бегунка. В этом случае вы заметите:
1. Что авто дергается в момент движения.
2. Что функционал движка на холостом ходу очень нестабилен.
3. Что моторчик вовсе не заводится.
4. Что слышен отчетливый стук пальцев поршней в момент набора скорости;
5. Что набор скорости стал меньше;
6. Что расходование бензина стало больше.
Причины неисправной работы
Трамблерчик может отказать в работе по следующим распространенным причинам: прогорел бегунок, застопорился поршень, случился пробой крышки либо замкнуло контакты под крышкой, датчик сломан, неисправны подшипники вала и так далее.
Чаще всего при таких неприятных моментах потребуется замена. Но есть и приятный момент, чаще замена нужна не всему трамблеру в целом, а лишь вышедшей детали из строя. А это безусловно намного дешевле обойдется по сумме оплаты мастеру.
Как видите причин может быть очень много. Но в любом случае такое происходит часто от того, что владелец авто очень мало уделяет внимание своему железному коню.
Загрязнение обычно наступает через каждые 10 тысяч километров. Поэтому проверки нужны именно на указанном прокатанном километре.
Даже непосвященному в тонкости функционала авто владельцу можно визуально оценить состояние бегунка, контактов и крыши и судить о работе трамблера в целом. А как же быть с датчиком холла?
В моделях бесконтактного принципа работы часто летят датчики индуктивный и холла. Для диагностики систем зажигания и самого трамблера, стоит проследить искру на вывернутой заранее свече, запустив при этом предварительно двигатель. В гаражных условиях также можно устроить проверку. Для этого понадобятся измерительные приборы или же обычные индикаторы.
К выходящим их рабочего строя запчастям также можно отнести и конденсатор трамблера. Он помогает увеличению напряжения на свечи в момент запуска движка. Проверить его легко можно, если отсоединить и дотронутся к «массе». Когда вы услышите явный треск и падает напряжение – конденсатор живой, если же этого не происходит деталь придется отправить на замену.
Как проверить бегунок трамблера несколькими способами
Исправность бегунка или ротора трамблера можно проверить несколькими способами. Обычно, на этот элемент падают сомнения в том случае, когда на все свечах зажигания отсутствует искра. Прежде, чем диагностировать бегунок, его нужно будет снять.
Функция устройства под названием бегунок
Бегунок расположен в распределителе зажигания. Прямо под крышкой его можно найти. По своей конструкции бегунки – довольно простые устройства, состоящие из пластинок (центральной и разносной). Несмотря на то, что модели бегунков трамблера бывают разные, конструкция у всех аналогичная, схожая.
Одна из разновидностей бегунка
На эти устройства возлагается важная функция, касающаяся искрообразования. Можно сказать, что от бегунка напрямую зависит исправная работа ДВС.
Следует знать, что ротор трамблера – это деталь старых машин, оснащенных карбюраторной системой двигателя. Изготовлен бегунок из пластика, имеет высоковольтный контакт внутри. При функционировании трамблера, его вращении, контакт бегунка непосредственно соприкасается с контактами крышки. Таким образом, выставляется настолько нужная для автомобиля искра.
Если говорить техническим языком, то ротор распределителя нужен для передачи тока высокого вольтажа. Передача идет от катушки зажигания до свечей через бронепровода.
Фиксация бегунка на трамблере
Ротор фиксируется непосредственно к трамблерному приводу (валу), а вращение выставлено таким образом, что на 1 оборот бегунка приходится 2 оборота коленвала. Именно таким способом и обеспечивается передача разряда на свечи в строго определенном порядке.
На трамблерном приводе бегунок зафиксирован бывает жестко, чтобы не соскакивал при вращении вала. Боковой контакт ротора при вращении контактирует с КГ (контактной группой), запрессованной в крышку распределителя.
Интересно. Крышка трамблера находится в одном и том же положении регулярно. Она не двигается, но бегунковый контакт, «пробегая» рядом с электродами крышки, образует попеременную и кратковременную электродугу. Таким образом тоже объясняется передача разряда.
На некоторых автомобилях системы зажигания подразумевают два рабочих контакта бегунка. Это, в принципе, рабочая классическая схема зажигания Твин Спарк итальянской фирмы Фиат. Один из контактов реализован ближе к центру, другой – как можно дальше. Этим способом контакты соответствуют электродам крышки, расфасованным по тому же принципу. И самое главное: такая схема обеспечивает полную изоляцию КГ друг от друга.
Система зажигания Твин Спарк
Твин Спарк считается одной из первых систем, применяемых для эффективного дожига горючего в камере сгорания авто. Отличается система простейшей конструкцией, но весьма эффективной и экономичной.
Виды неисправностей
Как правило, если бегунок трамблера в порядке, то автомотор запускается с первого раза, без каких-либо проблем. А вот когда наблюдаются сложности с заводом, то это указывает на испорченный или пробитый ротор (при условии, что проблемы не в другом).
Статья в тему: Устранение увода ремня ГРМ на ВАЗ 2109
Пробой бегунка трамблера
Самая распространенная неисправность трамблерного бегунка – это его пробой. Он может быть внешний или внутренний. Очевидно, что внешний определяется по заметным признакам – черной метке, внутренний – надо проверять наличием искры (подробно ниже).
Пробой получается из-за металлизации канала. В профилактических целях металлизацию надо проверять регулярно. Делается это с помощью мультиметра или другого аналогичного прибора. Канал проверяется на момент сопротивления. Щупы прибора соединяются с в том месте бегунка, где есть сомнение на пробой.
Следует знать, что по образованному каналу искра может уходить либо полностью, либо частично.
Способы проверки бегунка трамблера
Первый способ проверки бегунка подходит для всех моделей устройства.
Элемент проверяется в том случае, если на главном бронепроводе имеется искра. Другими словами, надо проверить, есть ли напряжение на главном проводе катушки. Если нет, то причину проблемы надо искать в катушке, проводе, но никак не в роторе.
Диагностика работы бегунка
Первое, что нужно сделать, это снять крышку распределителя:
В наше поле зрения попадает бегунок. Проверка осуществляется следующим образом:
Внимание. Для безопасности рекомендуется приклеить скотчем к сухой деревянной палке этот самый провод, ближе к наконечнику.
Если последуют разряды электрического тока, т.е, между контактом бронепровода и центральной пластиной будет бить искра, значит, ротор пробит. Надо будет его заменить или починить (о ремонте пробитого бегунка подробнее ниже).
Если же разряда между контактом бронепровода и центральной пластиной происходить не будет – проверку надо продолжать.
Схема распределителя зажигания: 3-й бегунок
Следующий этап проверки будет подразумевать снятие самого бегунка. Выходит он легко, достаточно потянуть его вверх. Вот, что следует сделать дальше:
Статья в тему: Принцип работы гидроусилителя рулевого управления
В данном случае уже искра должна появиться между наконечником и пластиной. В противном случае, если ее не будет, это будет свидетельствовать о пробое помехоподавительного резистора, соединяющего две пластины ротора. Решение то же – заменить бегунок на исправный.
Попробовать починить пробитый элемент можно так:
Сюда вставляется диэлектрик
Важно не перестараться. Слой диэлектрического материала, вдетого внутрь бегунка, не должен быть чересчур толстым. Иначе на валу, при вращении, этот материал будет мешать.
Диэлектрик поможет доехать до первого автосервиса или магазина автотоваров. Пробитый бегунок в любом случае придется заменить на новый, рабочий.
Реанимировать на время можно и элемент с испорченным помехоподавительным резистором. Но для этих целей подойдут только те модели роторов, на которых помехоподавительные резисторы съемные.
Резистор держится на пружинке. Снять его можно кончиком отвертки, слегка надавив снизу.
Итак, вот что надо сделать:
Известны и другие способы проверки бегунка. Например, многие автолюбители, правда, только самые опытные, умеют определять неисправность бегунка по оттенку цвета свечной искры. Так, если оттенок желтоватый – бегунок неисправен. Напротив, если он рабочий, оттенок должен отдавать синевой.
Также удается определить неисправность бегунка по работе ДВС. Не всегда он просто «молчит» и не заводится. Случается, что при сломанном роторе мотор завести удается, однако он функционирует неравномерно, снижается его мощность, повышается расход горючего.
Помеходавительный резистор бегунка
Состояние контактов – это «болевая точка» ротора, впрочем, и самого трамблера с его элементами. В современных автомашинах распределитель и ротор, как таковые, вообще отсутствуют. Что касается владельцев авто, оснащенных трамблером, то им можно порекомендовать только одно – регулярно содержать бегунок и другие элементы трамблера в чистоте. А при образовании на контактах нагара или окиси, зачищать мелкой шкуркой.
Поделитесь с друзьями в соц.сетях:
Как проверить бегунок трамблера и поставить его правильно
Исправность бегунка или ротора трамблера можно проверить несколькими способами. Обычно, на этот элемент падают сомнения в том случае, когда на все свечах зажигания отсутствует искра. Прежде, чем диагностировать бегунок, его нужно будет снять.
Зажигательная физика – опережение, трамблер и УОЗ
Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.
На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.
Когда и зачем нужно настраивать зажигание?
Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.
В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.
Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.
Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере
Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.
Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.
Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже давление, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.
Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…
Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.
