Моё хобби, или надёжное питание-залог успеха! 🙂

Всем привет!
Сегодня выходной, и по этому хочу немного отвлечься от всяких там ремонтов и текущего обслуживания автомобиля и рассказать вам о моей самоделке, так сказать конструкции выходного дня!
Тема как вам покажется на первый взгляд совсем не автомобильная, но это только кажется!
Речь сегодня пойдёт о моём самодельном блоке питания! Как многие знают я немножко занимаюсь электрикой! Ремонтирую различные блоки автомобилей, занимаюсь чип тюнингом, программным удалением ЕГР, сажевых фильтров, компьютерной диагностикой(есть и самодельные адаптеры). Да и в принципе люблю чего нибудь там по паять, хобби у меня такое! 🙂 А как известно все радиолюбительские конструкции нуждаются в хорошем, надёжном источнике питания! Всегда, при программировании ЭБУ например, пользовался либо автомобильным аккумулятором-надёжно но грамоздко :), либо различными на скоряк собранными из подручных материалов БП (блок питания)! Раньше, в детстве, когда я ещё ходил на радиокружок (кстати, я и мой друг послали в редакцию журнала Радиолюбитель 13 далёких лет назад схемку одну, и её опубликовали, это было очень круто для нас, нами гордился наш преподаватель!) у меня был маленький маломощный БП который я собирал на первых уроках (это было обязательно для всех учеников), но он к сожалению канул в лета, да и был как я помню на столько слаб, что вряд ли пригодился бы мне сейчас!
В итоге встал вопрос о нормальном блоке питания с возможностью плавной регулировки напряжения(U) и тока(I)! Сходил на местный радиорынок Ждановичи, поинтересовался! Заводской простенький БП с регулировкой напряжения от 0 до 15V и с максимальным током в нагрузке 2A стоил минимум 40$! Что ни будь » по круче» 70 и выше у.е! В роди бы и не дорого, но и не дёшево, да и собрать что нибудь самому и потом пользоваться-такое удовольствие для меня! 🙂
В итоге не стал ни чего брать и поехал домой шерстить интернет!
На мой запрос в поисковике было очень много ответов, разные схемы, разная сложность.
Но больше всего мне понравилась идея переделки компьютерного блока питания ATX! Грубо говоря всё готово, нужно только 2 раза махнуть паяльником и всего делов! Так я думал… 🙂
В итоге был куплен компьютерный БП ATX под названием FA-5-1 мощностью 300 ватт за 45 000 рублей! И понеслось! Много прочитал статей, много схем доработок посмотрел, но везде что то ни то! И вот натыкаюсь на Drrive2.ru на хорошего человека 2350 и его статью www.drive2.ru/b/150956/ именно о том, что мне нужно! И красиво, и разжовано всё! Начал делать, но всё равно появилось много вопросов и Андрей без всяких проблем и понятным языком всё мне рассказывал и рассказывал!
С его подсказками и наводками я таки собрал свой БП! Полноценный лабораторный БП!
Его основные характеристики:
-Напряжение питания — 220 В. 50 Гц
-Диапазон регулировки по напряжению — 1…20V
-Диапазон регулировки по току — 0…10A Круто, не правда ли?!
-Вес — 1200г Тоже не плохо! Специально взвесил на кухонных электронных весах пока супруга не видела! 🙂
-Режим стабилизации по напряжению
-Режим стабилизации по току
-Защита от перенапряжения на выходе
-Защита по току(сообветственно от КЗ) с переходом в режим зтабилизации по току, либо с полным отключение выходного напряжения на клемах
-Защита от превышения по максимальной мощности
Скажу сразу, думал всё будет просто, но делал блок больше месяца по времени!
Всё оказалось сложнее чем я думал, но результат того стоил!

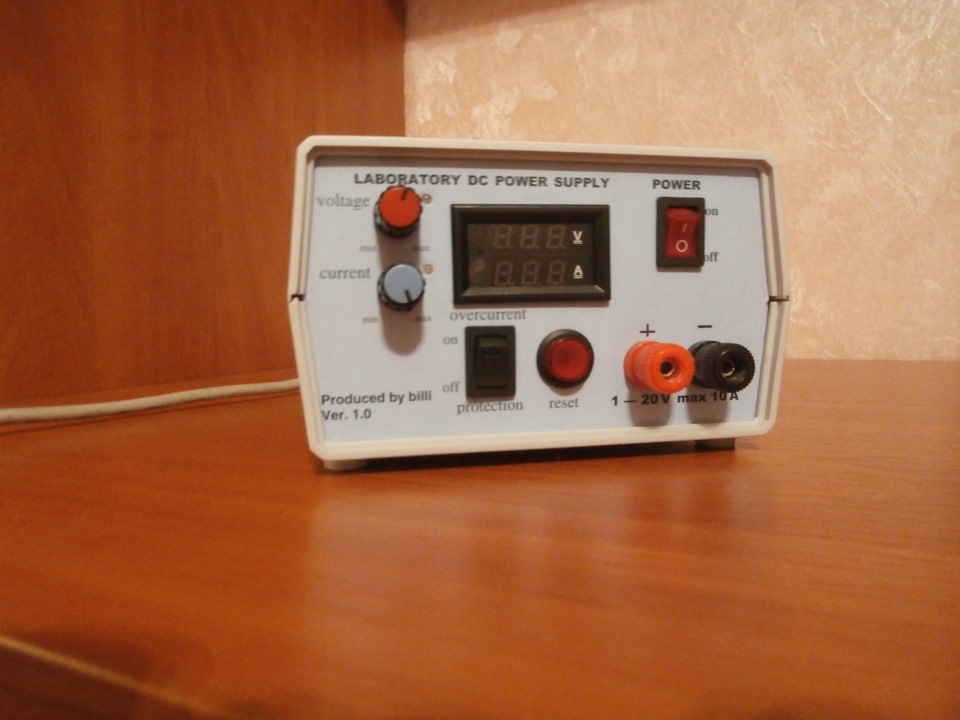

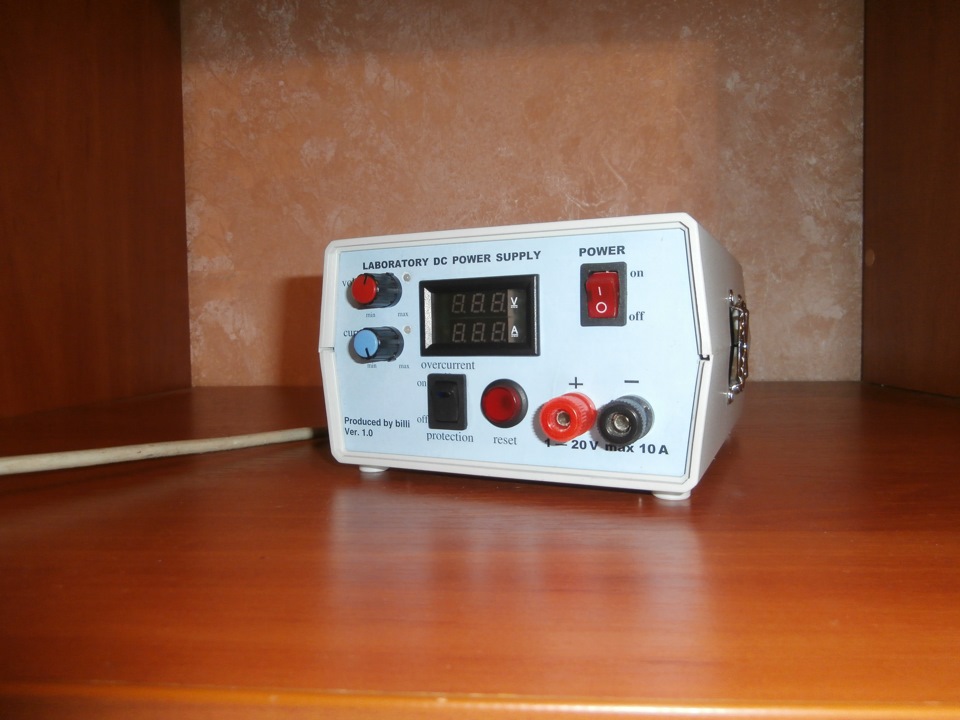

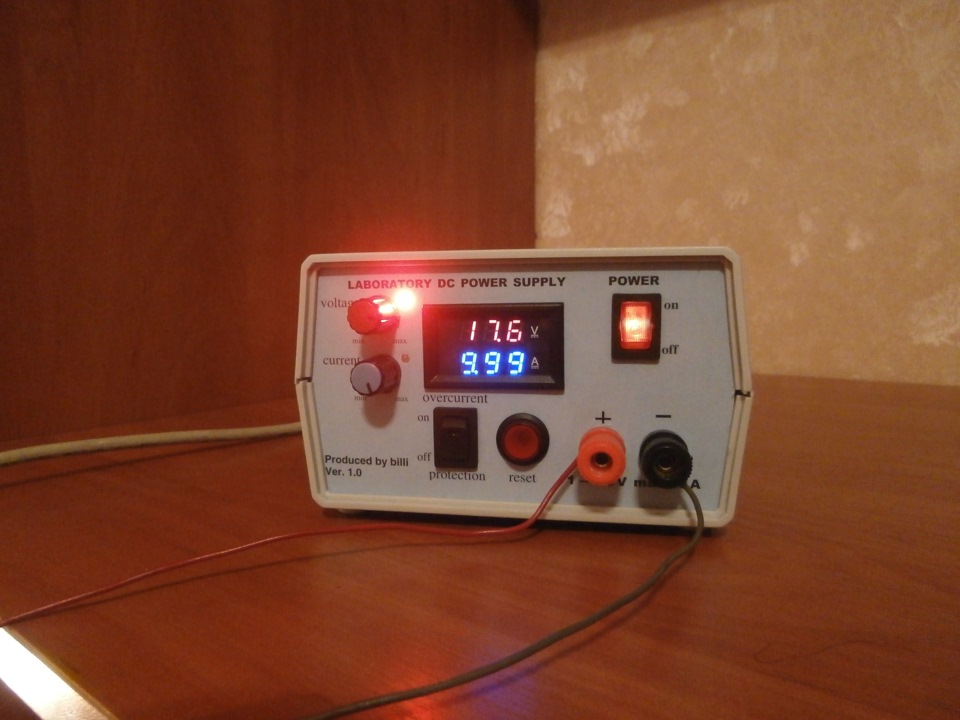

В итоге получилось вот что:

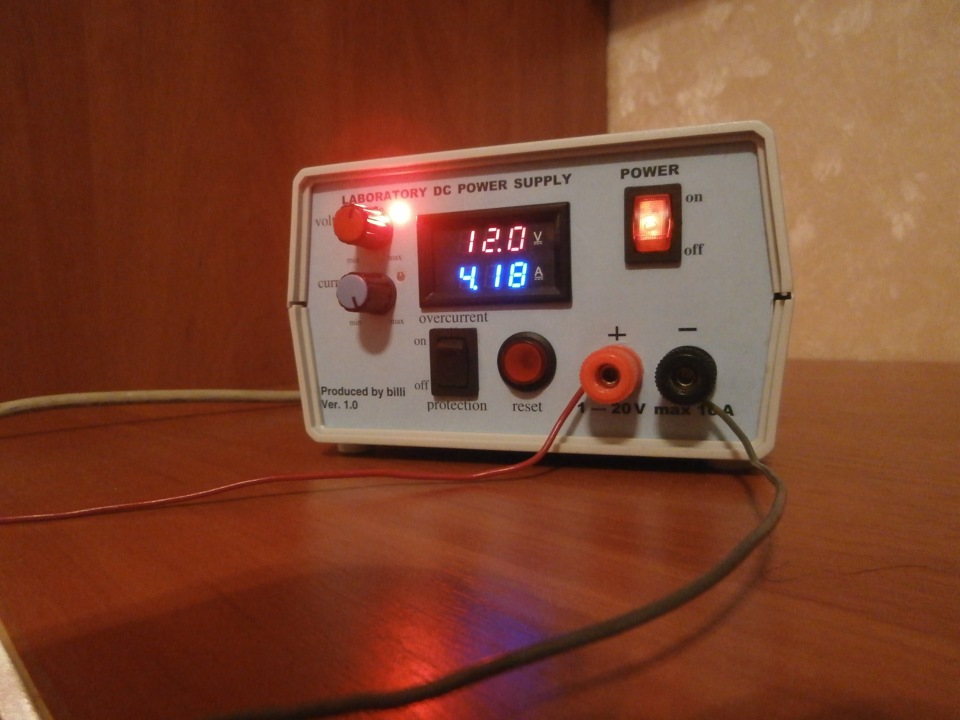

В процессе постройки БП я решил добавить в конструкцию светодиод отображающий режим стабилизации по напряжению:

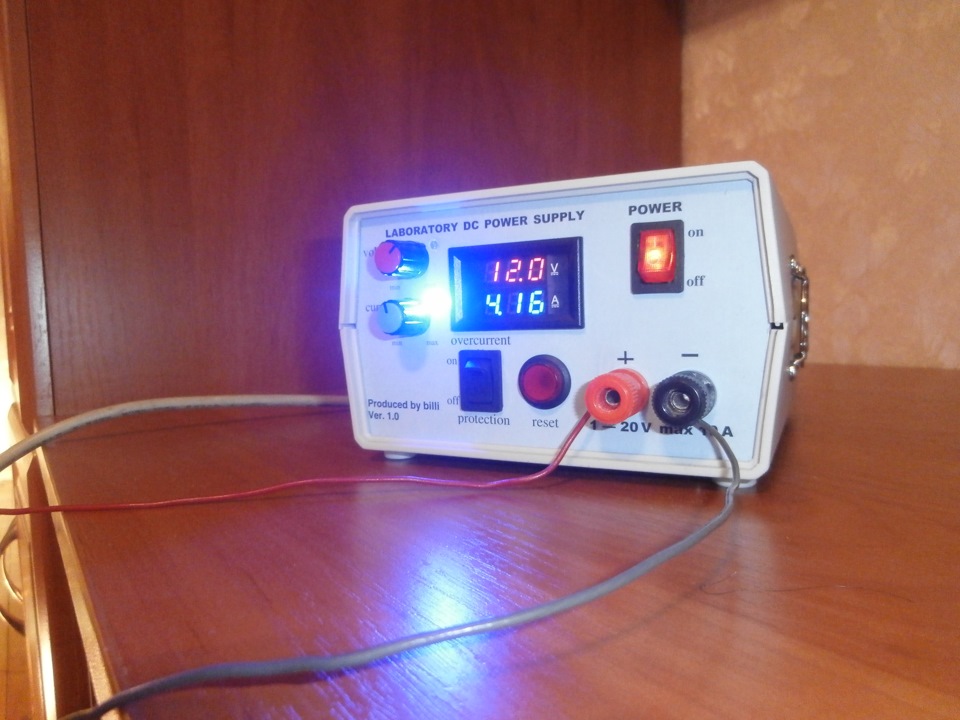

Светодиод перехода блока в режим стабилизации по току был и у Андрея, вот так это выглядит у меня:

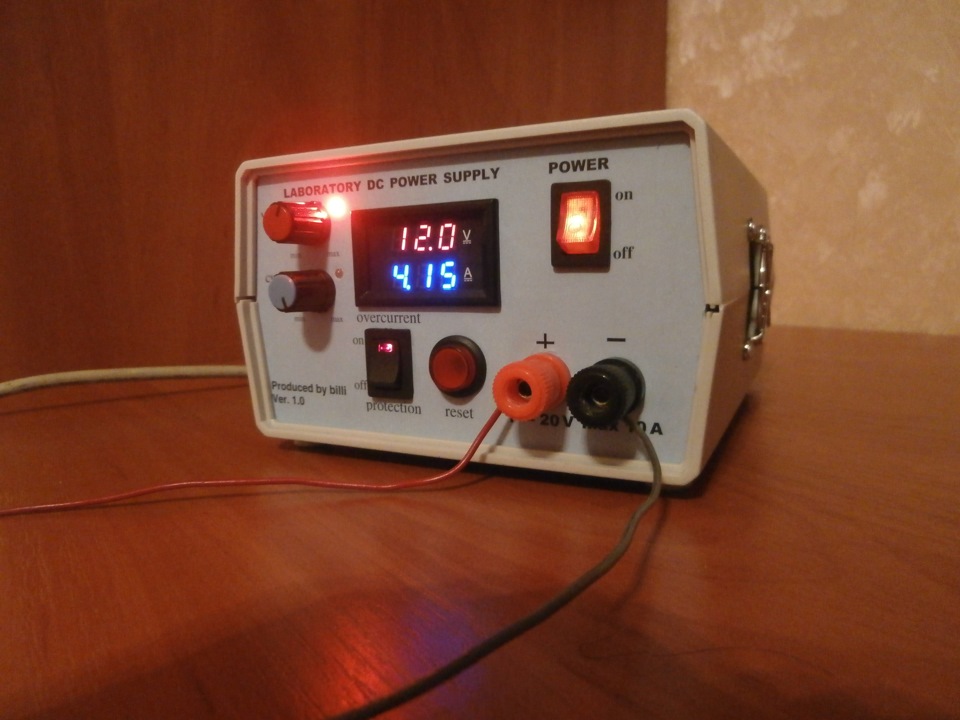

Так же я решил добавить в конструкцию выключатель режима «Токовой защиты»:

, в этом режиме при превышении заданного тока в нагрузке блок не переходит в режим стабилизации по току, а просто выключается, точнее не полностью выключается, а в БП пропадет выходное напряжение! Т.е. блок переходит в режим защиты!

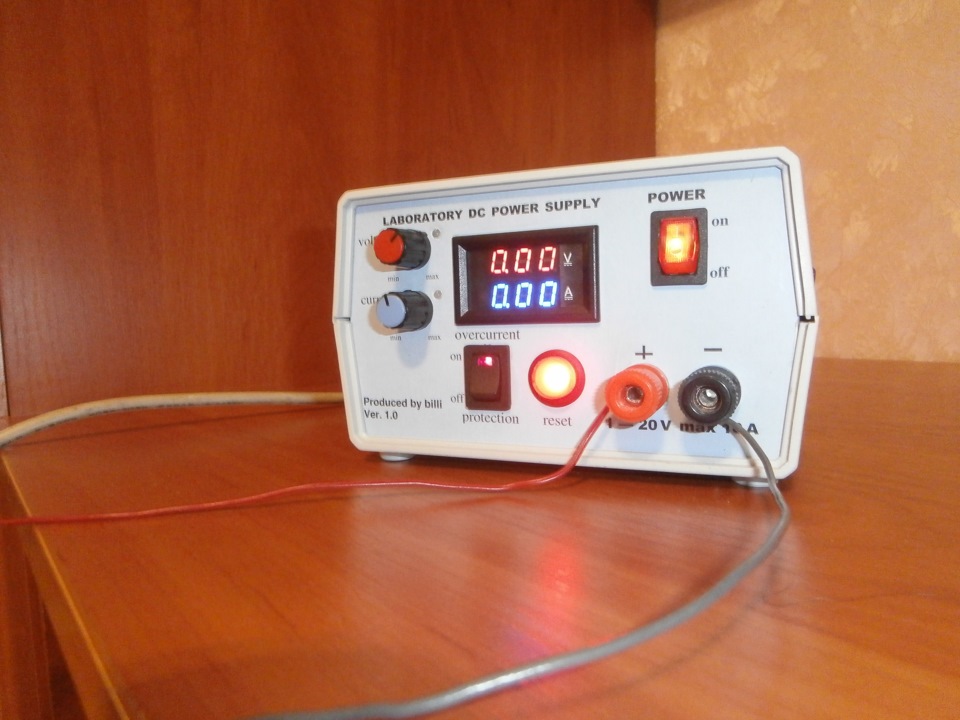

В связи с этим необходимо было сделать индикацию перехода БП в режим защиты, и одновременно эту самую индикацию я совместил с кнопкой сброса БП в исходное состояние:

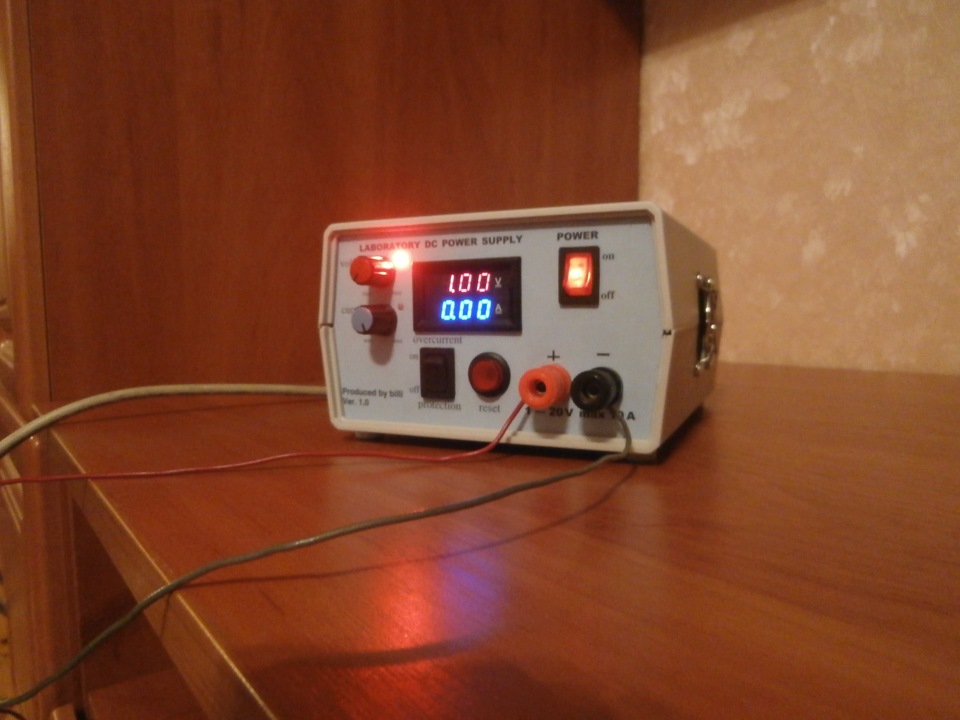

На этих фото видно минимальное:

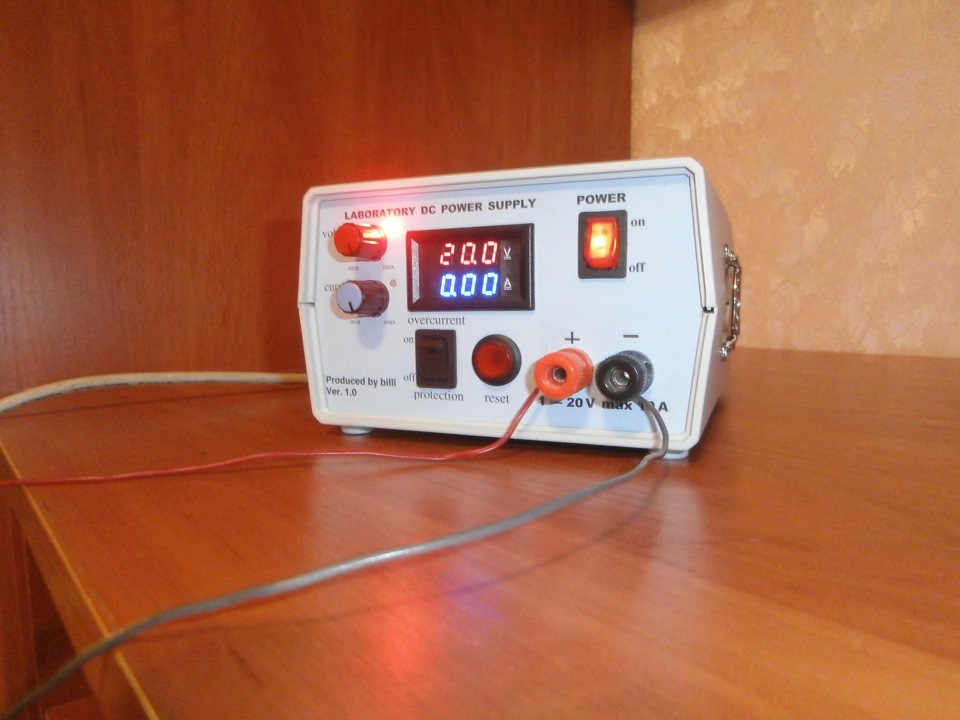

напряжения выдаваемые БП, а на этом:

максимальный ток в нагрузке!
Получилось всё на мой взгляд довольно таки не плохо! И цена получилась в районе 25$ за честных 10A!
И ещё, почему этот БП связан с авто? Не только потому, что им можно питать всяческие автомобильные нагрузки и самоделки! Им ещё можно довольно не плохо заряжать АКБ емкостью не более 100 ампер/часов! И заряжать их в автоматическом режиме, а именно (цитирую написанное Андреем):

Напряжение нужно выставить 14,4 В, а ток ограничить 1/10 от ёмкости (например, ток 5,5 А для 55 Ач аккумулятора).

Сначала, без подключения аккумулятора выставляете напряжение 14,4 В. Регулировку тока ставите немного меньше середины (3-4 А). Подсоединяете аккумулятор. Если он значительно разряжен (напряжение на нём низкое), то БП перейдёт в режим ограничения тока. Выставляете регулятором тока требуемый ток зарядки. По мере заряда напряжение будет расти. Когда оно достигнет 14,4 В, то БП вернётся в режим стабилизации напряжения, а ток начнёт постепенно падать.

Окончанием зарядки можно считать момент, когда ток в течение последнего часа изменился не существенно. В реальности, на хорошем аккумуляторе в конце зарядки ток будет около 0,1 А, на стареньком — может остановиться на значении 0,3-0,5 А. Это следствие сульфатации.

Если старый аккумулятор подержать под напряжением 14,4 В несколько суток, то будет идти процесс десульфатации. Ток будет падать. Для некоторых достаточно 1-2 дней, для некоторых потребуется неделя.

Значение 14,4 В соответствует температуре электролита 25°C. Если температура ниже, то напряжение нужно немного поднять: примерно на 0,1 В на каждые 10°C.
