Что такое Blow-Off клапан и для чего он нужен?
Назначение Blow-Off клапана заключается в том, чтобы выдавливать лишний воздух из системы турбонаддува. Казалось бы, сам принцип устройства гоночных автомобилей, а тем более болидов, полностью этому противоречит, однако на самом деле это не совсем соответствует действительности. На сбрасывание газа в момент ускорения система управления двигателем реагирует переходом в режим торможения, полностью перекрывая подачу топлива в цилиндры. В этот момент происходит предсказуемое падение оборотов агрегата, в то время как турбонагнетатель по инерции продолжает работу в обычном режиме. Для получения ясности картины нам следует более подробно остановиться на его роли в устройстве автомобиля.
Назначение турбонагнетателя сводится к снабжению двигателя избыточным количеством сжатого воздуха. Что это означает на практике? Поскольку работа устройства начинается непосредственно после запуска двигателя, воздух в его цилиндры поступает постоянно вплоть до того момента, пока он не будет заглушён. Более того, полное отключение турбонагнетателя происходит лишь через некоторое время после остановки мотора. Это означает, что воздуха агрегату всегда поставляется больше, чем он может потребить. Сжатый воздух будет готовиться даже после резкого закрытия дросселя, которое происходит в момент сбрасывания педали акселератора, хоть и не столь эффективно, как при разгоне. В этот момент воздух скапливается во впускном тракте, на участке между дроссельной заслонкой и компрессором, оставаясь не востребованным.
Располагают устройство в моторном отсеке. Кстати, скептики считают, что клапан Blow-Off способствует обогащению смеси, препятствует нормальной работе двигателя, благодаря чему он постоянно глохнет, а также способствует увеличению вырывающегося из выхлопной трубы пламени. Однако, чаще всего такие последствия возникают из-за неправильной установки и эксплуатации устройства. Само же оно стравливает тот самый невостребованный воздух, остающийся между дроссельной заслонкой и компрессором, тем самым являясь надёжной защитой для турбонагнетателя. Иными словами, имея Blow-Off клапан, вы можете не задумываясь резко снижать скорость, агрессивно тормозить, а устройство будет извещать вас о полной безопасности произведённого действия лёгким «пшиком».
В чём заключается принцип работы байпас-системы?
Дело в том, что система рециркуляции воздуха исключает возникновение лишних шумов в моторном отсеке, которые могут вызвать недоумение у неискушённых водителей. Для многих из них происхождение «пшиков» остаётся вопросом неясным и потому пугающим. Используя байпасную систему отвода воздуха, производители, можно сказать, заботятся о нервной системе потребителей. К тому же, подобная система намного дешевле в обслуживании, отчего и пользуется большой популярностью. Также стоит отметить, что штатные байпас-системы довольно часто работают как ограничители наддува, препятствуя стравливанию подсчитанного расходомером воздуха.
Впрочем, некоторые производители уже додумались до того, чтобы позволить в случае необходимости стравливать лишний воздух насильственным путём и из байпас-систем. В частности, на автомобилях Mitsubishi GTO поршень bypass-клапана имеет специальное выпускное отверстие, откуда можно стравливать часть воздуха даже не испытывая в этом крайней необходимости. Таким образом, байпас-система постепенно превращается в некую щадящую полумеру.
Установка BLOW OFF
что для этого потребовалось:
так как у меня крепеж блу офф 57 диаметро, то

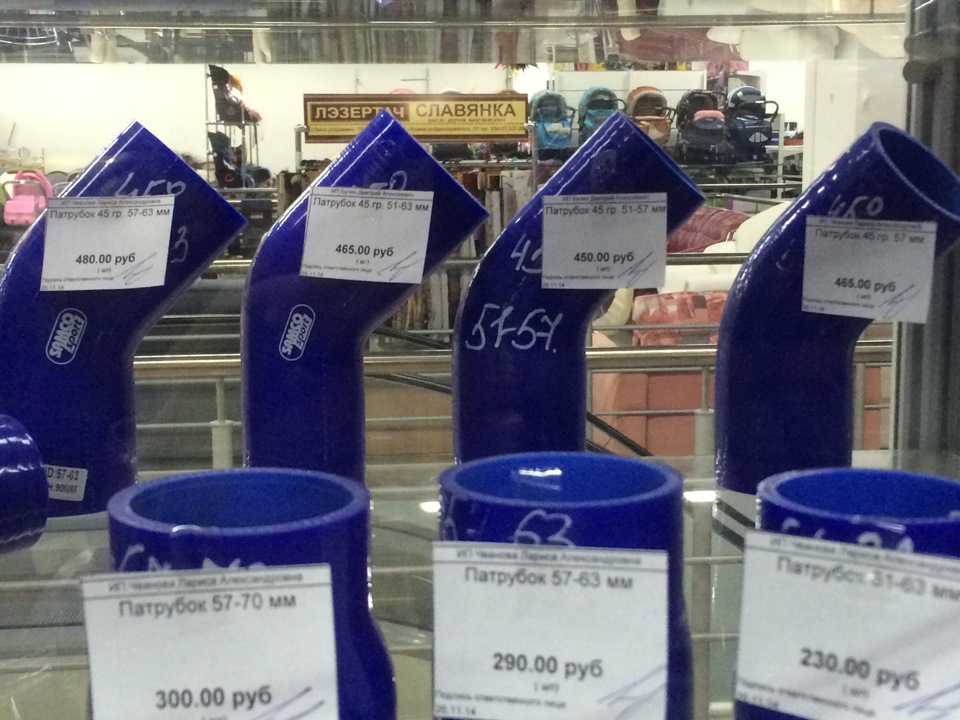

1) 2 селиконовых патрубка по 45градусов
а) 63-57 ( 63 одевается на дросель, 57 на блу офф )
б) 57-57 ( с блу офф на интеркулер заводской )

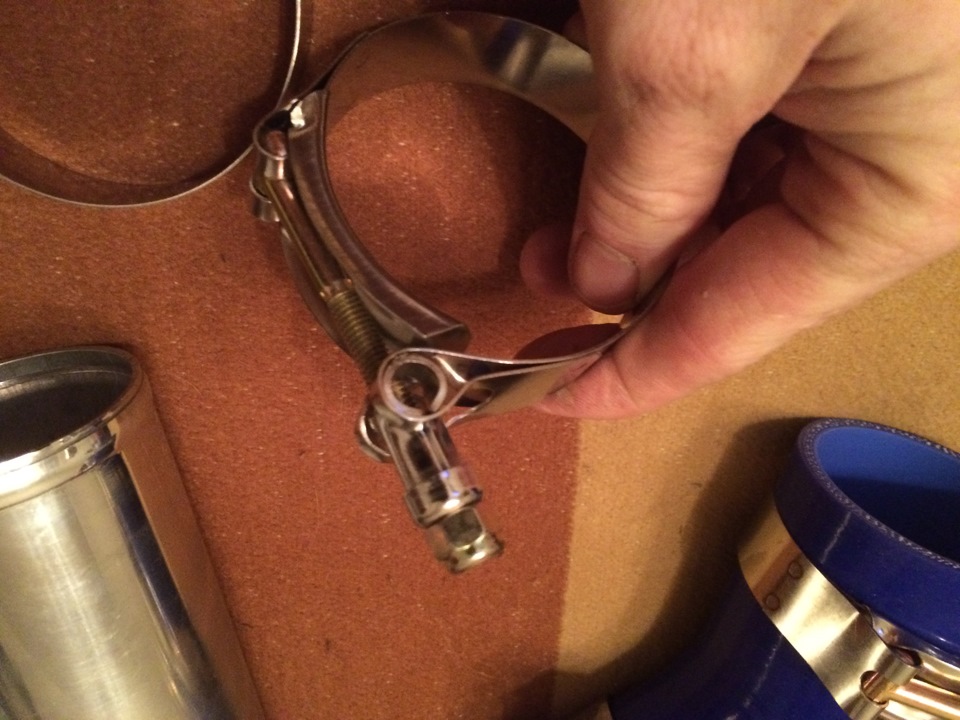

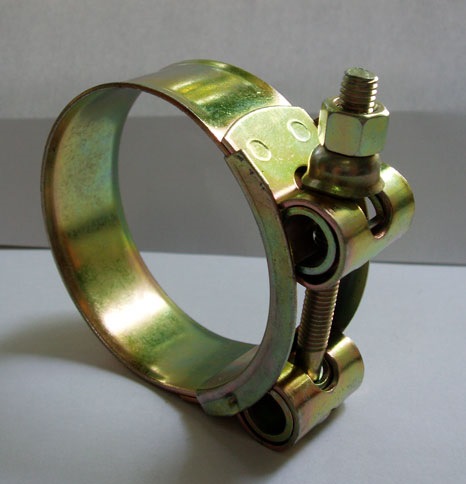

2) 4 хомута ( я купил как на фото )
3) резиновый шланчик на управление блу офф

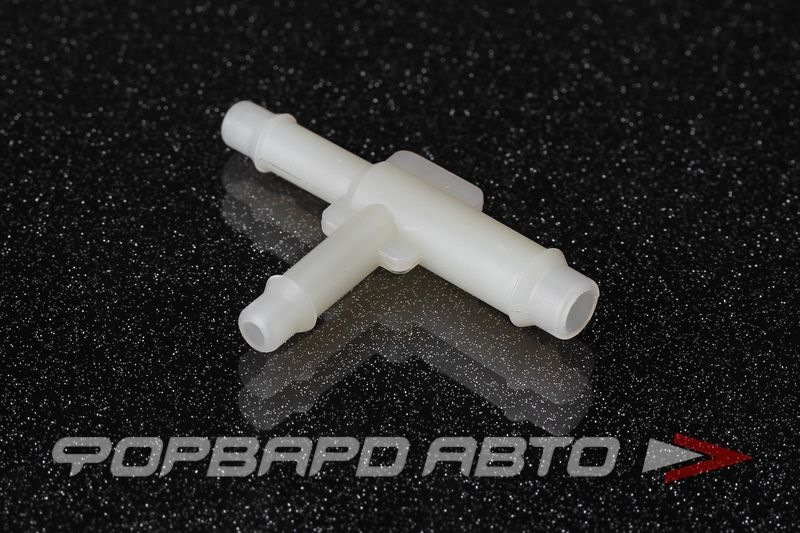

4) пластиковый тройник
Управление с блу офф взял с ресивера через пластиковый тройник
пока собрал вместе с заводским Байпас, и получается сейчас мое подключение по типу гибридного байпаса. чуть позже отключу заводской байпас
Так же на блу офф настроил пружинку сброса клапана так, что бы при надуве он был закрыт, а открывалась только при сбросе газа
Audi A4 2003, двигатель бензиновый 1.8 л., 170 л. с., полный привод, автоматическая коробка передач — стайлинг
Машины в продаже
Комментарии 51
А что с мозгами? Чек не загорается?Или ты перепрошивал?
Круто! сделаю точно также! вот только вопрос по байпасу, стоит ли его удалять? или лучше оставить? машина у меня уже с чип тюнингом
А на ходу, под нагрузкой, с переходом на разные передачи где видео? Да, и расход неадекватный, на моей А4 выше 11 не поднимался.
Ставил я себе такой-же на 1.8т, пшикает на ура. Убрал байпас но после сброса переливает и получается турбо яма. Машина на чипе, когда шил, парни сказали, чтобы мотор корректно работал с блоу-оф, нужно обходить дмрв. Надоело пшикать, сейчас валяется в гараже.
так а на дизеляку ево можно положить?
просто ради интереса, когда отключишь байпас и прокатишься километров 300-500, выкрути свечки посмотреть))
Ну смотри даже без блу офф по-любому есть небольшой перелив я думаю. А с блу офф он изменится возможно на какие то 0.02% а это не чего страшного
без блоу оффа перелива нет, тк ты не на карбюраторе ездишь)
у тебя четко отписаны карты топлива и зажигания)
вот прям сто процентную гарантию тебе даю, что удалишь байпас, и свечи черные станут)
короче, как совет, почитай хотя бы простенькую теорию турбирования моторов, и все поймешь)
и перестань цепляться за пендосов, из разряда «ну у америкосов же работает», нашел на кого равняться)
это они на нас должны равняться)))
ну тут ответить тяжело, потому что не известно сколько ты дуть хочешь)
если по стоку все, то по идее все равно будет, если больше, то тут уже придется уходить на датчик давления, вместо мафа, и грамотный прошивщик сможет откатать прошивку без проблем.
главное перевести все это дело, что бы мозг видел новый датчик)
без блоу оффа перелива нет, тк ты не на карбюраторе ездишь)
у тебя четко отписаны карты топлива и зажигания)
вот прям сто процентную гарантию тебе даю, что удалишь байпас, и свечи черные станут)
короче, как совет, почитай хотя бы простенькую теорию турбирования моторов, и все поймешь)
и перестань цепляться за пендосов, из разряда «ну у америкосов же работает», нашел на кого равняться)
это они на нас должны равняться)))
+1. 32ая группа докажет твою правоту без проблем.
без блоу оффа перелива нет, тк ты не на карбюраторе ездишь)
у тебя четко отписаны карты топлива и зажигания)
вот прям сто процентную гарантию тебе даю, что удалишь байпас, и свечи черные станут)
короче, как совет, почитай хотя бы простенькую теорию турбирования моторов, и все поймешь)
и перестань цепляться за пендосов, из разряда «ну у америкосов же работает», нашел на кого равняться)
это они на нас должны равняться)))
привет, а можешь посмотреть как у меня работает система турбо? там все переколхоженно, куда какие трубки идут тоже не понятно, должен вролде как байпас тоже стоять, но не ясно куда он должен стравливать, поэтому ктото заколхозил блоуофф не свистелку. теперь на хх глохнет. можешь подсказать что куда нужно поставить чтобы нормально работало?
Вся правда о Blow-off
Всё гениальное просто! То, что проще и надежнее, и долговечнее. Казалось бы, что еще можно добавить?! И сможет ли кто-либо опровергнуть столь простое утверждение. Оказывается, что в тюнинге, работают “особые законы”, которые могут нарушить и подобные утверждения. В тщетной надежде невероятно улучшить свой авто, многие горе-тюнеры умудряются наломать невероятное количество дров. Что-ж попробуем во избежание подобных ситуаций внести ясность в некоторые вопросы. Возьмем в качестве примера такое спорное приспособление, как blowoff клапан. Конструкция и назначение этого клапана, пожалуй, чуть-чуть сложнее каменного колеса. И, несмотря на это сейчас не нужно прилагать больших усилий, чтобы найти в сети многочисленные предупреждения о невероятных сложностях установки и использовании этого клапана на многих автомобилях. Здесь и обогащение смеси, и пламя из глушителя “на куда больше метров, чем у меня” и даже пресловутый “двига глохнет”. Преисполненные скептицизма, горе-тюнеры продолжают поносить сей девайс на каждом интернет-форуме.
Камнем преткновения использования blowoff стал их неудачный симбиоз с массовыми датчиками воздуха. Этот расходомер широко известен под названием MAF и реже, как Hot Wire. Расходомерами подобного типа оснащаются почти все модели subaru и nissan. Использование blowoff на автомобилях с подобных расходомером может доставить не мало хлопот его владельцу.
Чтобы избавиться от “детской болезни” датчика массового расхода воздуха, необходимо знать её источник, а это сам принцип замера это датчика. Считывание сигнала происходит с помощи проволоки, которая нагревается до постоянной температуры. За это датчик и получил свое название – HotWire (англ. горячая нить, или проволока). Находясь во впускном тракте, по ходу движения воздуха проволока охлаждается. Чем сильнее охлаждается проволока, тем больше воздуха по массе проходит через датчик. В корпусе датчика находится контроллер, который производит постоянный нагрев считывающего элемента. Чем выше ток необходимый для разогрева, тем выше сигнал. Но MAF-сенсор рассчитан на то, что воздух будет двигаться лишь в одном направлении с атмосферы в двигатель. На корпусах многих MAF-сенсоров даже есть обозначение направления, как правило, это стрелка, с надписью flow. Когда воздух идет в противоположном направлении считывание происходит аналогичным образом. В этом и кроется “великая тайна”, под названием: сбой “мафа”. При резком сбросе газа, не важно атмосферный автомобиль или оснащенный турбо-наддувом, воздушный поток меняет свое направление и вылетает наружу, через воздушный фильтр. Источником подобного возмущения в этом случае, является сама дроссельная заслонка. Обратная волна со скоростью звука направится к атмосфере, повторно проходя через считывающий элемент датчик, так и не попав в двигатель. При срабатывании blowoff клапана, на турбо-автомобилях происходит несколько другой процесс, в момент открытия клапана blowoff совместно происходит сквозная вентиляция и частичный выброс. Это также увеличивает сигнал “мафа”, но куда сильнее и продолжительнее, нежели в атмосферных моделях. Вся фишка в том, что MAF “видит” увеличение количества, проходящего сквозь него воздуха. Проблема в том, что всё это не дойдет до цилиндров двигателя. Гуляющего взад-вперед воздуха может быть так много, что это исчерпает весь диапазон “мафа”, произойдет “затык”. Ни один компьютер в мире, управляющий двигателем, грубо говоря “не знает”, что делать, когда диапазон расходомера исчерпан. Поэтому во время переключения может произойти сбой, который серьезно уменьшит скоростные показатели автомобиля. При срабатывании blowoff, двигатель может заглохнуть это факт. Почему?! Всё просто! Наверняка многие знают, что при сбросе газа подача топлива прекращается. Это полезная отсечка по топливу делает торможение двигателем эффективным и немного экономит топливо. Поэтому при сбросе газа на высоких оборотах действия blowoff клапана не может заглушить двигатель. Но стоит знать, что отключение подачи топлива при сбросе газа может длиться лишь до определенного времени. По мере падения оборотов двигателя ближе к холостому ходу система управления вновь начинает подачу топлива. Это период стабилизации низких оборотов. Подобная процедура необходима для того, чтобы в случае продолжительного торможения, не позволить оборотам двигателя упасть ниже отметки холостого хода. Вот здесь-то и возможен коллапс системы управления. Как только штатный компьютер приступит к подаче импульсов на форсунки, он будет использовать показания MAF-сенсора, чтобы отмерить необходимое количество топлива. Обороты двигателя весьма небольшие, дроссель почти закрыт и система управления по заведомо завышенному сигналу расходомера буквально заливает двигатель. Столь богатая смесь просто не способна воспламениться. В этот момент лишь положение звезд способно избавить двигатель от остановки. Единственный способ избежать, заведомо ложных показаний MAF-сенсора это ограничить сигнал в период торможения двигателем. Именно это и делают многие суб-компьютеры, такие как Apexi S-AFC и GReddy e-manage Ultimate. Они просто-напросто не позволяют двигателю “увидеть” высокий уровень сигнала, выполняя роль фильтра. Безусловно, что суб-компьютеры других производителей также могут выполнять роль ограничителя сигнала. Пытаться перечислить их всех не самая лучшая затея. Вы хотите пшикать blowoff-ом на каждом повороте? А ваш автомобиль оснащен датчиком массового расхода воздуха. Тогда, чтобы всё было красиво, к красочно, упакованному клапану вам потребуется не менее нарядная коробочка с электронной системой ограничения его сигнала. Пожалуй, единственным исключением можно назвать автомобиль Silvia, который традиционно для компании Nissan, оснащается датчиком массового расхода воздуха. Корпус расходомера этого автомобиля имеет уникальную конструкцию. Считывающий элемент расположен в отдельном от основного воздуховоде. Вход в отделение с сенсором обращен в сторону воздушного фильтра, а выход организован в виде щели, в основной трубе. При разгоне часть воздушного потока проходит через очень небольшое отверстие и замеряется датчиком. Движение же воздуха в обратном направлении сильно затруднено. Поэтому “обратный выброс” воздуха на Silvia в буквально смысле не замечается системой управления, а использование blowoff с мощной пружиной позволяет завершать сквозную вентиляцию до достижения оборотов стабилизации топливоподачи. Но подобная конструкция датчика массового расхода воздуха весьма ущербна для больших потоков воздуха или определенных высот в тюнинге, но позволяет пшикать blowoffом и тут, и там без дополнительных трат на электронику.
Другой важной особенностью клапанов является их конструкция. Принципиальной разницы между ними нет, но можно различать два вида клапанов: поршневые и тарельчатые, которые также иногда называют мембранными. У первых поршневой клапан двигается внутри цилиндра, в стенке которого есть отверстие. Когда поршень достигнет этого отверстия начнется сброс воздуха. Интенсивность сброса будет повышаться по мере того, как поршень будет продолжать открывать это отверстие. Клапана такого типа отличаются наиболее сочным звуком (Blitz super sound DD, Sard R2D2) интенсивность которого будет увеличиваться, в зависимости от уровня наддува. Но при этом клапана этого типа имеют явный недостаток, их поршень больше подвержен износу при попадании на его поверхность посторонних частиц и влаги. Поршневые клапаны, особенно изношенные, не любят долгого простоя. В российских условиях это может привести к тому, что поршень закиснет внутри цилиндра, где должен свободно двигаться. Износ также может стать причиной потери герметичности. Например, в
клапанах фирмы Prof используется поршень, выполненный из латуни, который относительно быстро изнашивается при эксплуатации на пыльных русских направлениях. Поршневые клапана требуют повышенного внимания со стороны владельца. Поршневую конструкцию используют: Tial 50 mm; Blitz Super Sound DD, Sard r2d2 и другие.
Тарельчатые клапана более надежны, их механизм аналогичен газораспределительному. Клапана этого типа отличает очень быстрое срабатывание, особенно при использование двухкамерных клапанов, такие как GReddy type R и S, а также Apexi Twin Chamber. Сочный и громкий звук были принесены в жертву более высокой скорости срабатывания и надежности. И вряд ли это можно было бы назвать недостатком. Не стоит забывать, что звучная работа это не основное предназначения blowoff. Несмотря на это среди тарельчатых клапанов найдется экземпляр и для любителей звука, это HKS SSQV запирание которого производится двумя клапанами разных размеров. Клапана открываются последовательно, сначала в работу вступает малый клапан, извещая всех громким свистом. Позже, если до этого дойдет дело, вступает в работу большой клапан, который дополнит свист низким звуком. Срабатывание этого клапана вряд-ли можно спутать с каким-либо другим.
BlowOff система
Система сброса излишнего сжатого воздуха из воздушного тракта, во время быстрого закрытия дроссельной заслонки. При укорении в момент переключения передач, а это не избежно происходит на автомобилях с гражданскими типами трансмиссий, происходит закрытие дроссельной заслонки, что делает впускной тракт “закрытым”, чтобы избежать процесса, когда турбонагнетатель вынужден “дуть в стену” blow off открывает доступ в атмосферу, что сохранить скорость потока воздуха в системе. В основе системы запирающий клапан с вакуумным управлением. При резком закрытии дроссельной заслонки клапан вентилирует впускной воздух в атмосферу. Такие системы как правило не устанавливаются на заводе изготовоителе. Их производством занимаются многие сторонние фирмы-производители, такие как Apexi, Blitz, HKS, GReddy, ARC, Tial, XS и другие.
Байпас (рециркулирующая) система
Практически все современные автомобили с турбо-двигателями, штатно оборудованы байпасной системой старвилвания излишков воздуха, при сбросе газа. В отличии от blowoff системы подает “лишний” воздух вновь
на вход в компрессор турбонагнетателя. Результат действия полностью аналогичен действию blow off, за исключением того, что в момент циркуляции длина трубопровода все равно остается фиксированной. В этом случае высокопроизводительный турбонагнетатель способен в доли секунды исчерпать ресурс этого объема. Поэтому как правило на высокофорсированных двигателях предпочтение отдается именно blow off за компактность конструкции и больший запас производительности.
Ниже приведен пример типичной реакции MAF-сенсора на резкий сброс газа. Даже при отсутствии избытка во впускном коллекторе (синяя линия), сброс газа инициирует “панику” сигнала расходомера. Сигнал многократно повышетеся и понижается (пурпурная линия), при этом скорректированый сигнал (зеленая линия) превышает тот, что был получен, при движении под нагрузкой. Данные получены с помощью GReddy e‐manage Ultimate на автомобиле Subaru Impreza.
Советы:
– для двигателей, не оснащенных турбонагнетателем ни blowoff, ни байпас не нужен.
— для двигателей оснащенных механическим нагнетателем ни blowoff, ни байпас не нужен.
— установка blowoff подразумевает удаление штатной системы рециркуляции и всех её элементов.
— используйте управляющие шланги поставляемые в комплекте производителя. Или заменяйте на аналогичные по сечению. Использование шлангов другого сечения изменит поведение и скорость срабатывания клапана.
— проводите визуальный осмотр клапана при каждой смене моторного масла. Проверяйте на предмет попадания пыли и скапливание влаги.
— если вы точно не знаете, какой тип клапана использовать рециркулирующий или blowoff, то выбирайте универсальную модель.
— перед использованием клапана на автомобилях оборудованных MAF-сенсором необходимо ознакомиться с комплексом мер по устранению сбоя самого расходомера. Установку blowoff в этом случае нужно производить совместно с этими мерами.
— использование гоночных (таких как tial 50 мм, GReddy type R, HKS super racing BOV), предназначенных для высокофорсированных двигателей, blowoff на стоковых автомобилях может быть проблематичным.
— начинайте настраивать blowoff с положения, когда регулировочная пружина не затянута. Увеличивайте регулировочным винтом затяжку пружины до уровня, когда клапан будет стабильно удерживаться закрытым при достижении вами максимального наддува. Не стоит излишне затягивать пружину, что будет препятствовать стравливанию более низкого давления при закрытии дросселя. Так, например, при возможности удержания клапаном наддува 1,5 бар, при сбросе газа он может стравливать лишь при минимальном избытке 0,6 бар. Что сделает не пригодным его использование в городских условиях. Грубо говоря, в этом случае до достижения 0,6 бар,
у двигателя не будет blowoff.
— для достижения сочного звука срабатывания располагайте blowoff на участке от интеркулера до дросселя.
— устанавливайте blowoff ближе к турбонагнетателю на автомобилях с длинным (более 1,5 м длиною) впускным трактом, например у Subaru с фронтальным расположением интеркулера.
— при использовании двухкамерных клапанов, можно увеличить его быстродействие запитав камеру “подпора” от источника до интеркулера, либо увеличив сечение управляющего шланга.
— если вы сомневаетесь, не производите самостоятельную установку клапана.
Blow off (Блоу офф — перепускной клапан)
Всем интересующимся! Статья отличная, расставит все точки, читать до КОНЦА!
К сожалению, в мире тюнинга, где сейчас наибольшее предпочтение отдается лишь количеству пунктов в своеобразных тюнинг-листах (“Спеках”), а не целевому использованию автомобиля, подобных советчиков становится всё больше и больше. И если вам в очередной раз говорят, что blowoff нужен лишь для понтового звука, знайте, эта штука пришла на прилавки современных тюнинг-магазинов из самого настоящего автоспорта, где нет места бесполезным вещам. Как впрочем, и советчикам, которые могут рассказывать лишь о неудачах.
Итак, рассмотрим этот клапан со всех сторон, зачем он нужен, а также его место в моторном отсеке. После чего, я думаю, у вас не останется никаких сомнений в том, что более простой и полезной вещи, чем blowoff просто не существует.
Камнем преткновения использования blowoff стал их неудачный симбиоз с массовыми датчиками воздуха. Этот расходомер широко известен под названием MAF и реже, как Hot Wire. Расходомерами подобного типа оснащаются почти все модели subaru и nissan. Использование blowoff на автомобилях с подобных расходомером может доставить не мало хлопот его владельцу.
Чтобы избавиться от “детской болезни” датчика массового расхода воздуха, необходимо знать её источник, а это сам принцип замера это датчика. Считывание сигнала происходит с помощи проволоки, которая нагревается до постоянной температуры. За это датчик и получил свое название – HotWire (англ. горячая нить, или проволока). Находясь во впускном тракте, по ходу движения воздуха проволока охлаждается. Чем сильнее охлаждается проволока, тем больше воздуха по массе проходит через датчик. В корпусе датчика находится контроллер, который производит постоянный нагрев считывающего элемента. Чем выше ток необходимый для разогрева, тем выше сигнал. Но MAF-сенсор рассчитан на то, что воздух будет двигаться лишь в одном направлении с атмосферы в двигатель. На корпусах многих MAF-сенсоров даже есть обозначение направления, как правило, это стрелка, с надписью flow. Когда воздух идет в противоположном направлении считывание происходит аналогичным образом. В этом и кроется “великая тайна”, под названием: сбой “мафа”. При резком сбросе газа, не важно атмосферный автомобиль или оснащенный турбо-наддувом, воздушный поток меняет свое направление и вылетает наружу, через воздушный фильтр. Источником подобного возмущения в этом случае, является сама дроссельная заслонка. Обратная волна со скоростью звука направится к атмосфере, повторно проходя через считывающий элемент датчик, так и не попав в двигатель. При срабатывании blowoff клапана, на турбо-автомобилях происходит несколько другой процесс, в момент открытия клапана blowoff совместно происходит сквозная вентиляция и частичный выброс. Это также увеличивает сигнал “мафа”, но куда сильнее и продолжительнее, нежели в атмосферных моделях. Вся фишка в том, что MAF “видит” увеличение количества, проходящего сквозь него воздуха. Проблема в том, что всё это не дойдет до цилиндров двигателя. Гуляющего взад-вперед воздуха может быть так много, что это исчерпает весь диапазон “мафа”, произойдет “затык”. Ни один компьютер в мире, управляющий двигателем, грубо говоря “не знает”, что делать, когда диапазон расходомера исчерпан. Поэтому во время переключения может произойти сбой, который серьезно уменьшит скоростные показатели автомобиля. При срабатывании blowoff, двигатель может заглохнуть это факт. Почему?! Всё просто! Наверняка многие знают, что при сбросе газа подача топлива прекращается. Это полезная отсечка по топливу делает торможение двигателем эффективным и немного экономит топливо. Поэтому при сбросе газа на высоких оборотах действия blowoff клапана не может заглушить двигатель. Но стоит знать, что отключение подачи топлива при сбросе газа может длиться лишь до определенного времени. По мере падения оборотов двигателя ближе к холостому ходу система управления вновь начинает подачу топлива. Это период стабилизации низких оборотов. Подобная процедура необходима для того, чтобы в случае продолжительного торможения, не позволить оборотам двигателя упасть ниже отметки холостого хода. Вот здесь-то и возможен коллапс системы управления. Как только штатный компьютер приступит к подаче импульсов на форсунки, он будет использовать показания MAF-сенсора, чтобы отмерить необходимое количество топлива. Обороты двигателя весьма небольшие, дроссель почти закрыт и система управления по заведомо завышенному сигналу расходомера буквально заливает двигатель. Столь богатая смесь просто не способна воспламениться. В этот момент лишь положение звезд способно избавить двигатель от остановки. Единственный способ избежать, заведомо ложных показаний MAF-сенсора это ограничить сигнал в период торможения двигателем. Именно это и делают многие суб-компьютеры, такие как Apexi S-AFC и GReddy e-manage Ultimate. Они просто-напросто не позволяют двигателю “увидеть” высокий уровень сигнала, выполняя роль фильтра. Безусловно, что суб-компьютеры других производителей также могут выполнять роль ограничителя сигнала. Пытаться перечислить их всех не самая лучшая затея. Вы хотите пшикать blowoff-ом на каждом повороте? А ваш автомобиль оснащен датчиком массового расхода воздуха. Тогда, чтобы всё было красиво, к красочно, упакованному клапану вам потребуется не менее нарядная коробочка с электронной системой ограничения его сигнала. Пожалуй, единственным исключением можно назвать автомобиль Silvia, который традиционно для компании Nissan, оснащается датчиком массового расхода воздуха. Корпус расходомера этого автомобиля имеет уникальную конструкцию. Считывающий элемент расположен в отдельном от основного воздуховоде. Вход в отделение с сенсором обращен в сторону воздушного фильтра, а выход организован в виде щели, в основной трубе. При разгоне часть воздушного потока проходит через очень небольшое отверстие и замеряется датчиком. Движение же воздуха в обратном направлении сильно затруднено. Поэтому “обратный выброс” воздуха на Silvia в буквально смысле не замечается системой управления, а использование blowoff с мощной пружиной позволяет завершать сквозную вентиляцию до достижения оборотов стабилизации топливоподачи. Но подобная конструкция датчика массового расхода воздуха весьма ущербна для больших потоков воздуха или определенных высот в тюнинге, но позволяет пшикать blowoffом и тут, и там без дополнительных трат на электронику.
Другой важной особенностью клапанов является их конструкция. Принципиальной разницы между ними нет, но можно различать два вида клапанов: поршневые и тарельчатые, которые также иногда называют мембранными. У первых поршневой клапан двигается внутри цилиндра, в стенке которого есть отверстие. Когда поршень достигнет этого отверстия начнется сброс воздуха. Интенсивность сброса будет повышаться по мере того, как поршень будет продолжать открывать это отверстие. Клапана такого типа отличаются наиболее сочным звуком (Blitz super sound DD, Sard R2D2) интенсивность которого будет увеличиваться, в зависимости от уровня наддува. Но при этом клапана этого типа имеют явный недостаток, их поршень больше подвержен износу при попадании на его поверхность посторонних частиц и влаги. Поршневые клапаны, особенно изношенные, не любят долгого простоя. В российских условиях это может привести к тому, что поршень закиснет внутри цилиндра, где должен свободно двигаться. Износ также может стать причиной потери герметичности. Например, в клапанах фирмы Prof используется поршень, выполненный из латуни, который относительно быстро изнашивается при эксплуатации на пыльных русских направлениях. Поршневые клапана требуют повышенного внимания со стороны владельца. Поршневую конструкцию используют: Tial 50 mm; Blitz Super Sound DD, Sard r2d2 и другие.
Тарельчатые клапана более надежны, их механизм аналогичен газораспределительному. Клапана этого типа отличает очень быстрое срабатывание, особенно при использование двухкамерных клапанов, такие как GReddy type R и S, а также Apexi Twin Chamber. Сочный и громкий звук были принесены в жертву более высокой скорости срабатывания и надежности. И вряд ли это можно было бы назвать недостатком. Не стоит забывать, что звучная работа это не основное предназначения blowoff. Несмотря на это среди тарельчатых клапанов найдется экземпляр и для любителей звука, это HKS SSQV запирание которого производится двумя клапанами разных размеров. Клапана открываются последовательно, сначала в работу вступает малый клапан, извещая всех громким свистом. Позже, если до этого дойдет дело, вступает в работу большой клапан, который дополнит свист низким звуком. Срабатывание этого клапана вряд-ли можно спутать с каким-либо другим.
BlowOff система
Система сброса излишнего сжатого воздуха из воздушного тракта, во время быстрого закрытия дроссельной заслонки. При укорении в момент переключения передач, а это не избежно происходит на автомобилях с гражданскими типами трансмиссий, происходит закрытие дроссельной заслонки, что делает впускной тракт “закрытым”, чтобы избежать процесса, когда турбонагнетатель вынужден “дуть в стену” blow off открывает доступ в атмосферу, что сохранить скорость потока воздуха в системе. В основе системы запирающий клапан с вакуумным управлением. При резком закрытии дроссельной заслонки клапан вентилирует впускной воздух в атмосферу. Такие системы как правило не устанавливаются на заводе изготовоителе. Их производством занимаются многие сторонние фирмы-производители, такие как Apexi, Blitz, HKS, GReddy, ARC, Tial, XS и другие.
Байпас (рециркулирующая) система
Практически все современные автомобили с турбо-двигателями, штатно оборудованы байпасной системой старвилвания излишков воздуха, при сбросе газа. В отличии от blowoff системы подает “лишний” воздух вновь
на вход в компрессор турбонагнетателя. Результат действия полностью аналогичен действию blow off, за исключением того, что в момент циркуляции длина трубопровода все равно остается фиксированной. В этом случае высокопроизводительный турбонагнетатель способен в доли секунды исчерпать ресурс этого объема. Поэтому как правило на высокофорсированных двигателях предпочтение отдается именно blow off за компактность конструкции и больший запас производительности.
Советы:
– для двигателей, не оснащенных турбонагнетателем ни blowoff, ни байпас не нужен.
— для двигателей оснащенных механическим нагнетателем ни blowoff, ни байпас не нужен.
— установка blowoff подразумевает удаление штатной системы рециркуляции и всех её элементов.
— используйте управляющие шланги поставляемые в комплекте производителя. Или заменяйте на аналогичные по сечению. Использование шлангов другого сечения изменит поведение и скорость срабатывания клапана.
— проводите визуальный осмотр клапана при каждой смене моторного масла. Проверяйте на предмет попадания пыли и скапливание влаги.
— если вы точно не знаете, какой тип клапана использовать рециркулирующий или blowoff, то выбирайте универсальную модель.
— перед использованием клапана на автомобилях оборудованных MAF-сенсором необходимо ознакомиться с комплексом мер по устранению сбоя самого расходомера. Установку blowoff в этом случае нужно производить совместно с этими мерами.
— использование гоночных (таких как tial 50 мм, GReddy type R, HKS super racing BOV), предназначенных для высокофорсированных
