Блютуз в кассетную магнитолу авто
Блютуз в кассетную магнитолу
Итак… Стояла у меня наидешёвейшая магнитола китайская, которая меня не устраивала от слова «совсем». Решил я, что в олдовой машине должна стоять такая же олдовая магнитола и на «Юле» была куплена простенькая кассетная магнитола без проводов к ней. Изначально было решено, что нужно будет в неё ставить блютуз, так как одним радио и кассетами не наслушаешься 🙂 Решено-сделано! Давным давно лежат дома блютус модули заказанные с Али
(Я их периодически заказываю штук по 10 и потихоньку они у меня расходятся), а так же нужен был разъём под магнитолу, конденсаторы и сопротивления, дабы блютуз вкорячить в эту магнитолу без потери функционала кассетника
(Мне товарищ мой хороший подсказал как это в схему вкорячить так, чтобы всё работало).
Доехал до Митинского рынка, закупился всем необходимым и дома занялся паянием-ваянием 🙂 Так как в магнитоле 5 Вольт для питания модуля по ЮСБ не было, а ставить DC-DC преобразователь не хотелось, то положил в корпус магнитолы ЮСБ зарядку от прикуривателя.
В принципе, для такой магнитолы и штатных динамиков — довольно неплохой звук.
Bluetooth в штатной кассетной магнитоле
Пока жду ништяков для машины, продолжаю тюнячки внутри.
Добрались руки до мафона. В свое время с запасом набрал всяких разных модулей BT с алиэкспресс, конкретно этот собирался поставить на даче в деку МАЯК, но пришла мысль сделать bluetooth в машине.
Итак что нужно, в принципе для любого майфуна с касетником

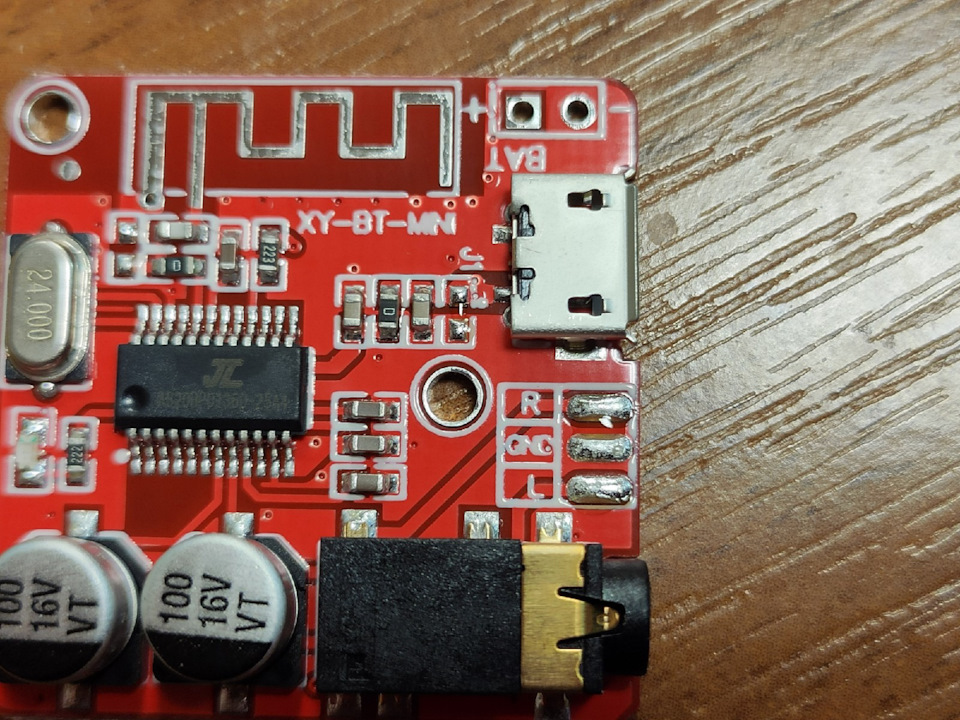

1) Купить модуль, например как у меня, с поддержкой aptX

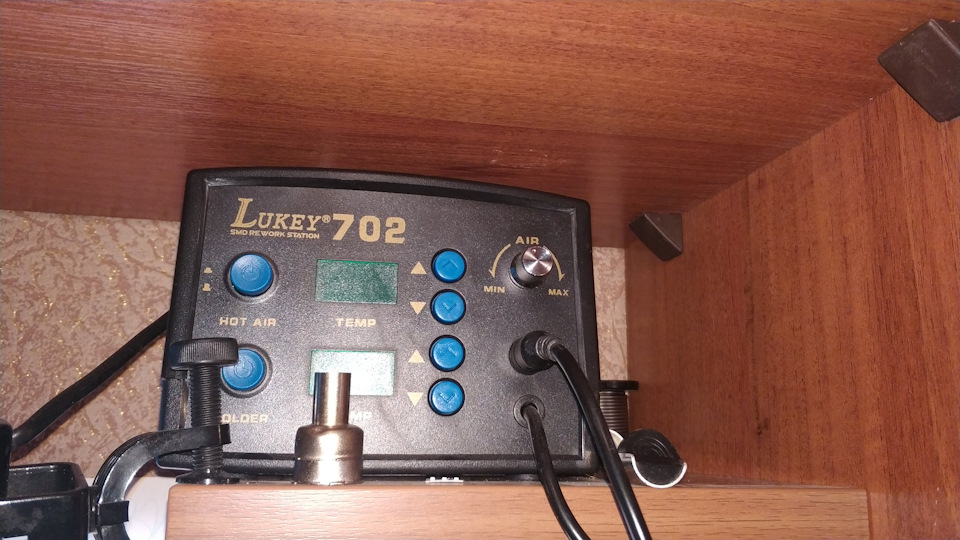

2) Обзавестись паяльными принадлежностями

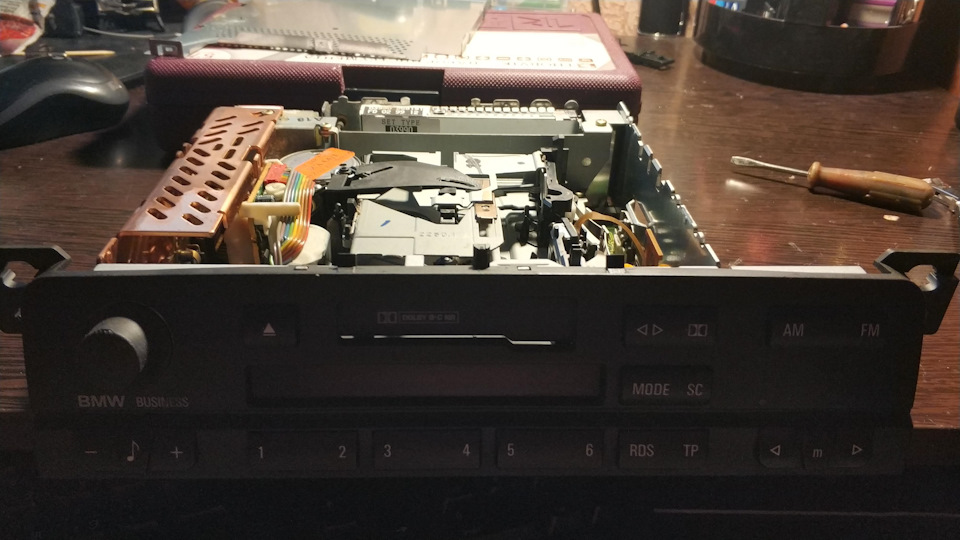

3) Снять майфун из машины и разобрать.

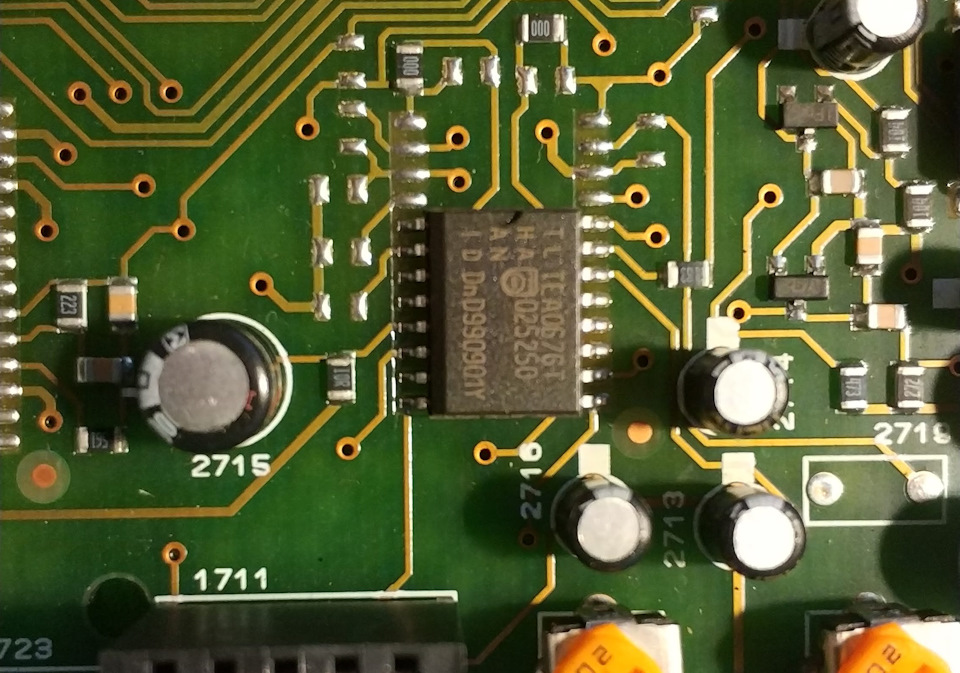

4) Определить микросхему предусилителя считывающей головки, обычно рядом с разъемом головки.

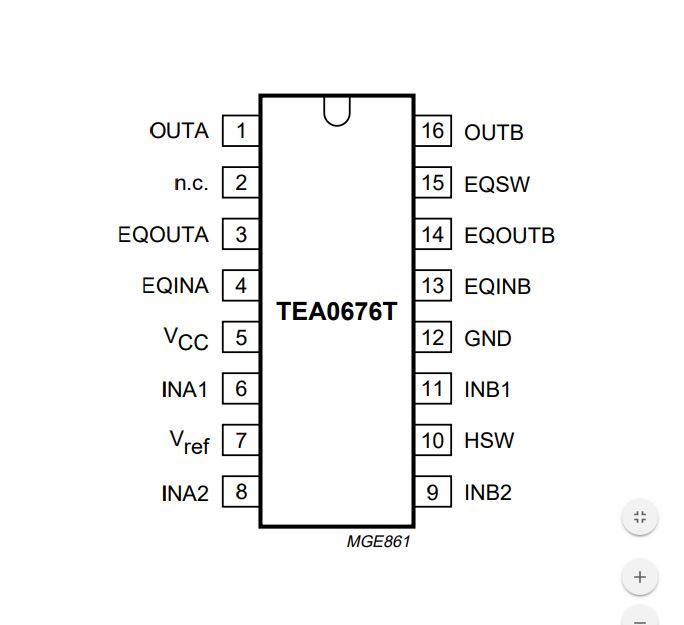

5) Найти в интернете datasheet к этой схеме, определить выходные сигналы: Лев, Прав и массу

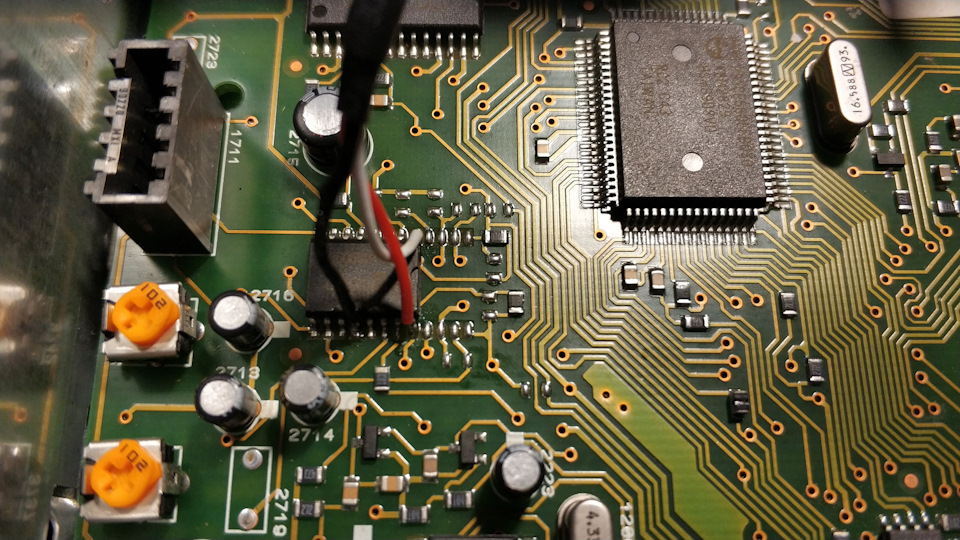

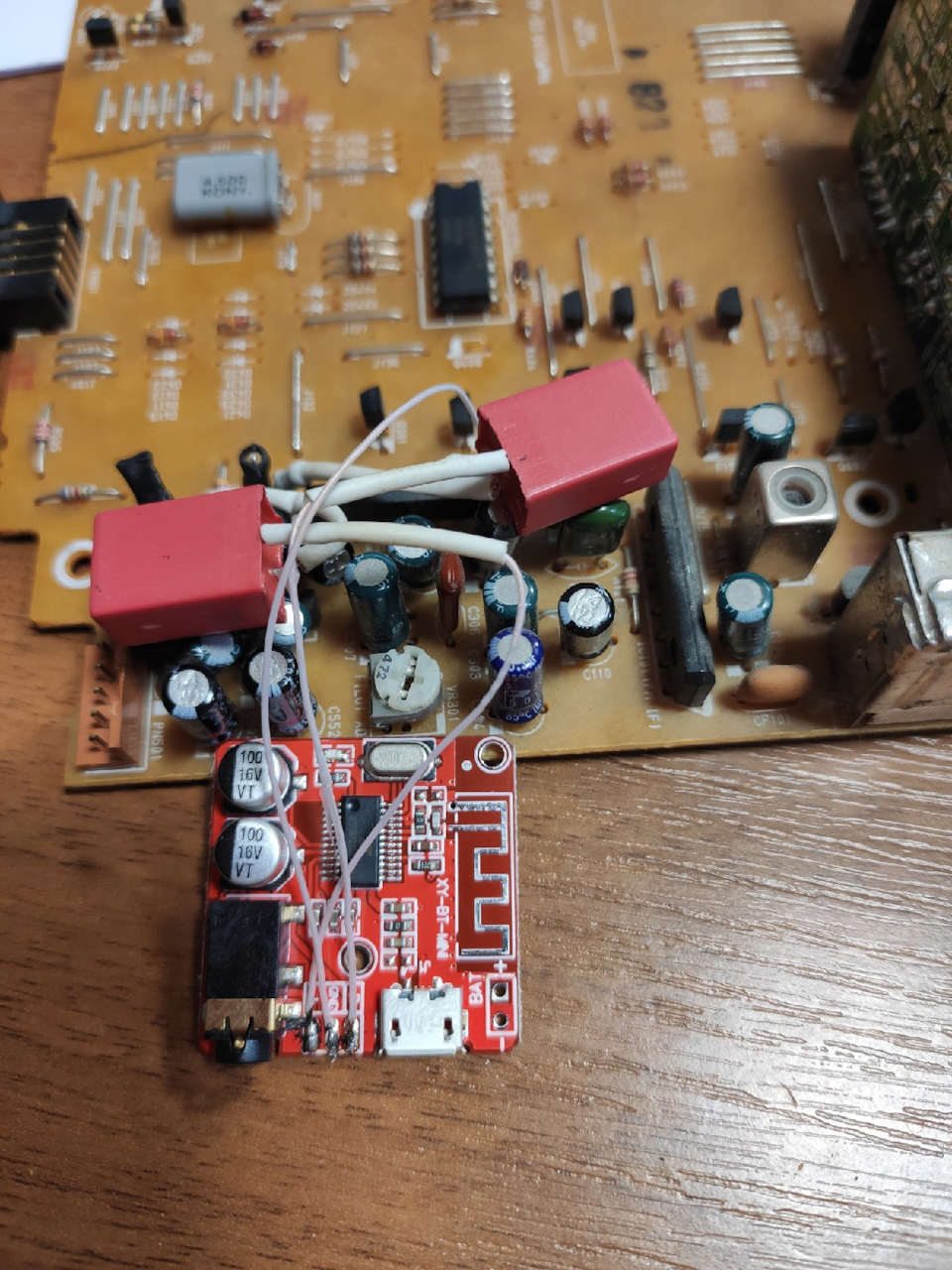

6) Подпаять выходные сигналы с модуля блютус в соответствии с даташитом
7) Найти на плате массу и «зажигание» и подпаять туда питание модуля

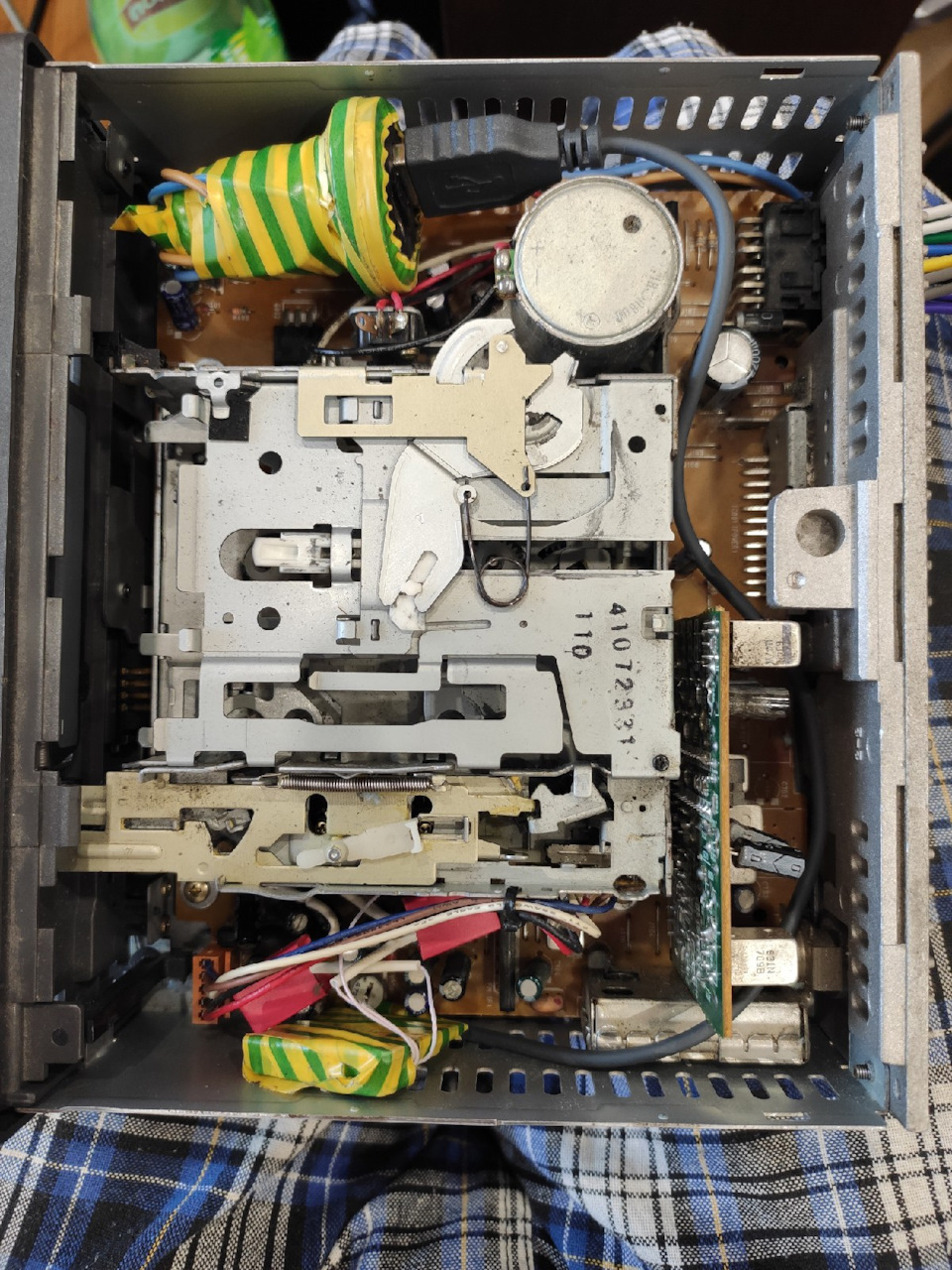

8) В некоторых магнитолах, с простым ЛПМ без микроконтроллера, можно полностью убрать механизм кассеты, установив перемычки на разъемах. В этой же моделе установлен микроконтроллер, определяющий все состояния механизма, если его удалить, то магнитола будет выдавать ошибку. Поэтому мне пришлось его полностью оставить. Для проигрывания нужно просто чем-то пропихнуть внутри механизм чтобы он посчитал что в нем кассета и вхолостую начал крутиться.
9) Собрать обратно попутно найдя место для платы BT
Bluetooth-приемник или как можно использовать старую кассетную магнитолу
Как и большая часть пользователей этого сайта я частенько заказываю всякую ненужную фигню из китайских магазинов. И, иногда, купленную фигню даже удается применить в хозяйстве. Обзоров на этот приемник я не нашел, поэтому решил запилить — вдруг кому-то будет полезен.
Итак, сегодня я расскажу как обычные колонки можно превратить в bluetooth-колонки.
Эта штуковина долго лежала в вишлисте, ждала подходящего случая. А тут удалось набить поинтов на купон 5/10. Чем не случай?))
Характеристики со страницы продавца:

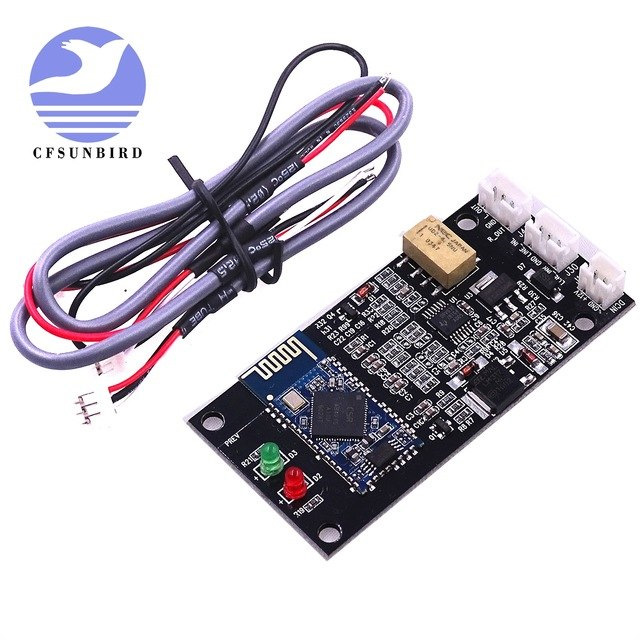

Using CSR8630 Bluetooth chip that supports A2DP, AVRCP,Bluetooth version: V4.0+EDR
Automatic control technology, simple operation, easy to use
If the connection button, you can control your phone or computer to play / pause, volume change
It supports two devices simultaneously connected
Support power off automatic connection function
На ломанном английском нам рассказывают, что в наличии практически последняя версия BT и даже EDR, все автоматическое, простое в использовании. Если подключить кнопки то можно управлять громкостью и паузой\воспроизведением. Можно одновременно подключить два устройства и поддерживается автоматическое отключение питания.
Распаковку на видео не снимал, от лукавого это, модуль упакован обмотан в несколько слоев вспененным полиэтиленом (типа подложки под ламинат) и засунут в обычный пакет. Вот комплект поставки:
Итоговый комплект, который нам понадобится для модернизации (здесь правда нет нескольких проводочков, термоусадки и клея):
DC-DC преобразователь необходимо заранее выставить на необходимое напряжение. У модуля допустимое питание от 3.3 до 5В, я выставил 3.5В.
В качестве аудиосистемы у меня работает старенькая магнитола, в которую был добавлен линейный вход:
Вход просто подпаял после выхода от предусилителя кассетника:
Теперь линейный выход можно отрезать и вместо него подключить модуль. Кстати, у модуля тоже есть линейный вход и можно было бы перенести провод туда, но цель модификации — избавиться от провода.
Соединяем все проводочки, где нужно подпаиваем (на модуле все контакты подписаны).
Подаем питание. Светодиод-то оказывается синий (в режиме ожидания моргает, в режиме соединения горит непрерывно). Очень яркий!
В списке устройств выглядит как обычная беспроводная колонка
Спариваем устройства, проверяем звук. Тут меня ждало разочарование: из колонок доносился отборный цифровой шум и где-то на заднем плане еле слышно музыку. Думал и на модуль, и на блок питания. Как оказалось, проблема была в том, что я не перерезал дорожки к предусилителю — хотя по проводу все играло нормально и с этими дорожками.
Теперь небольшие шумы появляются где-то на громкости чуть выше 50%. Тут я уже чего только не пробовал: и разные БП, и разные преобразователи DC-DC — шум одинаковый. Помогло уменьшить только использование разных блоков питания для магнитолы и для модуля — тогда шумы появляются только на максимальной громкости (что в принципе отличный результат, т.к. туда никогда не выкручиваю — колонки не выдерживают).
Заливаем все клеем и примеряем по месту
На модуле есть контакты под 3 кнопки: громкость/переключение трека и плей/пауза. Я их не распаивал, но из любопытства проверил — работают!
Дальность работы: в пределах комнаты ловит отлично (5м примерно), за дверью уже начинает заикаться. Если закрыть крышку магнитолы, то уже начинает заикаться в дальнем конце комнаты. Подозреваю, если вынести хотя бы антенну из корпуса — дальность еще увеличится. Но по ТЗ нужна была работа в пределах комнаты, поэтому оставляю так.
Качество звука: лично я разницы между линейным входом и этим не ощущаю.
Плюсы
+сравнительно дешево
+просто подключить
+отлично работает
Минусы
пожалуй нет, единственное довольно капризный к питанию. не знаю, минус модуля или блока питания?
Итого:
Модуль полностью оправдал ожидания. Скорее всего буду брать еще один (для кухни), как набью купон на пасхальной акции.
з.ы. не покупайте в фикспрайсе клей для пистолета — он вообще ни к чему не липнет
Вживление bluetooth в древнюю автомагнитолу
Автомобиль я купил вместе с древней автомагнитолой GRUNDIG. Гамнитола ещё с кассетой. Но тем не менее она фирмовая и в отличие от современных дешовых китайчиков обладает высоким чутьём приёмника и очень сочным качественным звуком. В принципе, и приёмника хватает. Но наши руки не для скуки, а мозг хочет чего-то большего. Магнитола выглядит вот так:
Самое простое — втыкаем в магнитолу bluetooth-модуль, сопрягаем её с телефоном. А уж на телефоне разной всякой музыки у меня как грязи! При этом не то что диски разные, но и даже флешки с собой носить домой не нужно чтобы музыку обновлять. Всё в телефоне, а он всегда с собой.
Поиск модуля bluetooth. Что нам предложат наши узкоглазые братья? Самым подходящим для меня на алиэкспресс оказался вот такой модуль:
Смысл такой: этот модуль втыкается в любую дырку ЮСБ. Будь то зарядник простой или компьютер — неважно. Разъём ЮСБ тут используется лишь для подключения питания для модуля 5 вольт. С другой стороны разъём на стандартный стерео-джек 3,5мм. Это выход, который передаёт звук на любой усилитель или активные колонки. Хоть в компьютерные втыкай и будут играть с телефона без проводов через блютус.
Теперь самое главное. Модуль готовый. Вопрос куда его подключать к автомагнитоле? Если магнитола имеет линейный вход — то вопрос отпадает. Туда этот модуль и подключаем.
В моём случае было немного сложнее. Линейного входа нет. Есть только режим «радио» и «кассета». Решение было простым. Используем переключатель «LOUD». Он всегда нажат, т.к. придаёт звуку бОльшую сочность. Отрезаем от него дорожки. Проволочки запаиваем в таком положении, чтобы функция «LOUD» оказалась всегда включена. А освободившимися контактами переключателя рвём звуковые каналы левый и правый на входе в темброблок перед регулятором громкости. При этом при нажатии переключателя родные каналы звука разрываются и подключается внешний вход с модуля bluetooth. Тут опять поджидала небольшая заминка. У переключателя две пары контактов. А нам ещё надо питание подавать на модуль блютус. Получается надо три пары — левый с правым каналом звука и питание на модуль. Поставил маленькое реле. Переключатель одной парой запитывает реле, а у реле две пары контактов. Вуаля! Три пары нашли:)
Вобщем теперь всё круто! Нажимаю «LOUD» — телефон сам цепляется. Заводим любимую музыку и таем от наслаждения:)
Модуль теоретически можно воткнуть в любую магнитолу. Даже не воткнуть, а подключить. У меня он на проводах за магнитолой валяется. Нужно лишь организовать линейный вход в магнитоле и обеспечить модуль питанием 5 вольт. Я внутри магнитолы воткнул КРЕНку 5-вольтовую. А питание наружу вывел куском кабеля от удлинителя ЮСБ. На конце «МАМА», в неё втыкается модуль и получает свои 5 вольт.
Кстати, логика работы модуля такова, что звук передаётся только с плейера телефона. Если во время проигрывания поступает входящий звонок, то плейер становится на паузу. Разговариваем по телефону как обычно. Через магнитолу звук не транслируется. После разговора и отбоя проигрывание музыки возобновляется. Мне это нравится. Не хочу чтобы в разговоре принимали участие все пассажиры автомобиля. Если что, в продаже есть немного другие модули — с подключением микрофона. С таким модулем будет уже громкая связь и разговор по телефону в режиме»свободные руки».
