Бортовой компьютер для автомобиля дэу нексия

Маршрутный компьютер, его пересвет и предварительная установка

Здравствуйте!
Всегда хотел видеть точную температуру ОЖ, расход и напряжение, ошибки (вру, никто ошибки видеть не хочет). Но 2года тому назад денег хватило только на elm327.
Под новый год, по каким-то неведомым причинам, bluetooth адаптер elm327 перестал подключаться к ЭБУ. Причины выяснять не стал и приобрёл маршрутный компьютер Multitronics CL-550 (он-же бортовой компьютер, он-же БК) Обошёлся он мне 4 190р.

Почему именно он? Выбирал из доступных по цене по типоразмеру 1DIN, для бОльшего заводского вида (на мой взгляд).
Почему-то нет БК с зелёной подсветкой кнопок, а я хочу именно такую, чтоб соответствовала всей остальной подсветке. Вдохновившись пересветом магнитолы от Serega2308 не стал терпеть стоковый оранжевый цвет.

Не включая ни разу БК разобрал его и посмотрел, какие там светодиоды стоят.

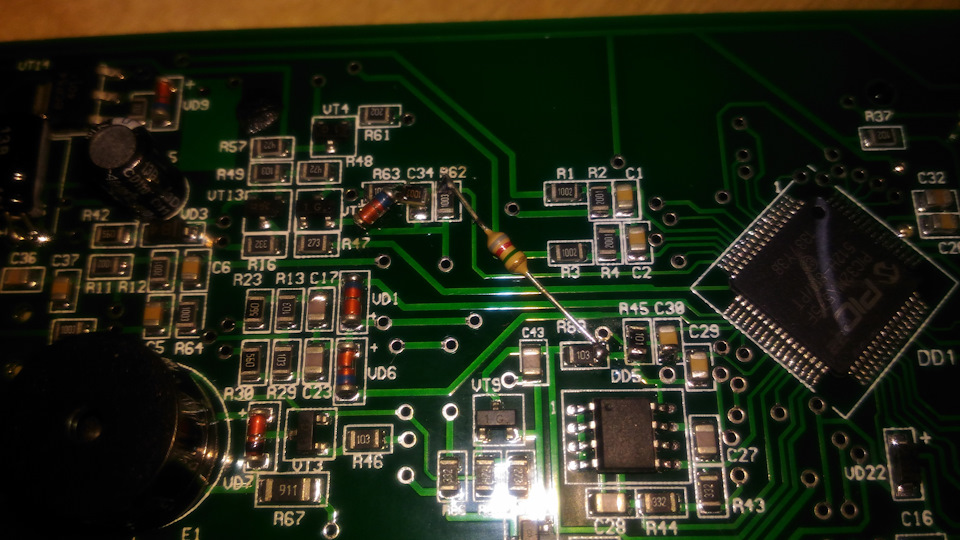

Качеством изготовления устройство не блещет:

Зато наклейку «ОТК» налепить успели

Проконсультировавшись с denelektron я закупился зелёными светодиодами smd 0805

(нужно 7штук) и принялся за работу.

Для работы с SMD компонентами нужна паяльная станция. Но её у меня нет, зато есть обычный паяльник на 80 Вт.

Чтоб одновременно нагреть оба контакта светодиода, жало сделал с выемкой посередине в размер диода. Так я грел старый диод сразу в двух точках и смахивал пинцетом. На новом диоде пропаивал каждый контакт уже по отдельности. На всякий случай отключал паяльник от сети во время непосредственной работы, ибо заземления нет. (от статики и других нехороших вещей).
Промежуточный вариант:

Удалось ничего не перегреть, все светодиоды светят равномерно. По времени заняло пол-часа.
Делать это таким инструментом очень жестоко. Все работы- на свой страх и риск!
Для оценки работы подсветки подавал 12вольт, устройство включалось в универсальном режиме.

Далее установка. Планировалось устанавливать одновременно с магнитолой, но не срослось (Мои запросы по функциям магнитолы не совпали с текущими финансовыми возможностями). Поэтому оба DIN- места заняты стоковым Clarion.
Но так как после пересвета руки продолжали чесаться, я временно поставил маршрутный компьютер в бардачок. Удалил плафон подсветки бардачка и через его прорезь прокинул проводку.

Подключение- согласно инструкции:

1)К разъёму диагностики в ногах пассажира

2)К проводу датчика уровня топлива в колодке X5 слева от ног водителя (тонкий красно-белый провод с краю)

3)К форсунке. Но я подключал к катушке. Мне не хотелось протягивать провод в подкапотное пространство, поэтому я позаимствовал сигнал с катушки у блока сигнализации, подключив к проводу, идущему туда. Надеюсь, сигнализация и БК не будут ругаться.

4)К габаритным огням. БК во время включения габаритных огней гасит свою подсветку, чтоб не слепить. Сигнал взял с подсветки прикуривателя.

5)Зажигание. Не стал вести провод к замку зажигания и просто взял сигнал с того-же прикуривателя.

6) Датчик температуры воздуха. Временно закинул в правый порог, позже перемещу в более подходящее место. Вот он, кстати, на фото:

Подключение к ЭБУ произошло не сразу: так как я для проверки подсветки запускал БК в универсальном режиме, то пришлось сбрасывать настройки, чтоб запустилось автоматическое определение протокола. Спасибо Vortexblack за подсказку!

Источник

Бортовой компьютер для Daewoo Nexia и Chevrolet Lanos

Приобрёл, наконец-то, бортовой компьютер в авто.

Раньше хотел приобрести бортовой компьютер в штатное место часов, но они могут быть закрыты GPS-навигатором и вся информативноть такой установки компьютера теряется.
Да и модель БК-22, которая раньше была заточена на такую установку уже не выпускается, вместо неё — БК-22 с креплением на стекло и в другом корпусе.

На просторах D2 рассказывалось об установке этой модели БК в Daewoo Nexia sku-839 здесь и gashik-kon вместо штатных часов в салоне N100.

#бортовойкомпьютер #орион #БК62 #DaewooNexia #ChevroletLanos

Daewoo Nexia 1999, двигатель бензиновый 1.5 л., 75 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 41

А где купить можно? Желательно с доставкой? Есть проверенные магазина?

Его делает одноимённая фирма в С-Пб., у них же есть и интернет-магазин, но не знаю, есть ли они в наличии или сняты с производства…

Расход топлива выводит?

Да, выводит — за поездку, средний и мгновенный. Иногда пользуюсь «за поездку» и «средний».

Помогите разобраться пожалуйста!Купил такой же бортовик, подключил.Светится и показывает только время и дату.Больше ни чего!Третий день мудохаюсь, ни могу разобраться.

Основные моменты — правильно подключить к диагностической колодке (согласно инструкции — там расписан порядок подключения к разным диагностическим разъёмам), второе — выставить правильно тип «мозгов» машины — там их два типа, если поставить не те мозги — будет врать (к примеру, обороты будут не соответствовать реальным). По меню клавишей вверх-вниз — должно показывать все параметры.

Согласно инструкции, строго подключал к колодке своей модели машины.В настройках пробовал выбирать два типа мозгов.Самое интересное не то что показания показывает не правильно, а то что их вообще не показывает.Читал на форумах что у некоторых хоть обороты двигателя и напряжение показывает.А у меня вообще ни чего!

Помогите разобраться пожалуйста!Купил такой же бортовик, подключил.Светится и показывает только время и дату.Больше ни чего!Третий день мудохаюсь, ни могу разобраться.

Если после всего не заработает — лучше отключить и прозвонить сигнальный шлейф подключения — может, контакта в нём нет — тогда лучше по претенции в Питере обменять шлейф.

Прозванивал шлейф от начало провода до самой платы.Провод целый!

Есть такая вещь, как замена по гарантии — можно выслать производителю в Питер. Если с «мозгами» машины всё норамльно, то БК не работает, должны поменять, но лучше созвониться предварительно. Как вариант — отключить АКБ и обнулить память «мозгов» машины, но это слабый вариант — от него может ничего не зависеть.

Прозванивал шлейф от начало провода до самой платы.Провод целый!

Кстати, как вполне реальный вариант, если есть навык работы с паяльником/паяльной станцией — лучше проверить непропай на плате — по гарантии могут именно это сделать — пропаяют хорошенько и будет контакт!

Я купил б/у.Бывший хозяйн говорит что у него всё работало.Продал машину, снял бортовик.На плохо пропаяные места смотрел.Вроде всё хорошо пропаяно.Возможно что шлейф слишком длиный и большое сопротивление не даёт прочесть инфу?

В последнем сомневаюсь.
Как вариант, опять же, отключить сам БК от «мозгов», чтобы сбросилось остаточное напряжение.
И, опять, же, попробовать на БК сбросить показания (центральная кнопка + кнопка вниз).
Если работать не будет — или бывший хозяин наврал, или можно, опять же выслать в Питер — в БК обновляется прошивка до последней версии или подремонтируют — не думаю, что за это втридорога возьмут.

Проблема выслать в том что нет гарантии.Только коробка и инструкция на бумаге.Попробую ещё раз прозвонить провода и прошить.Если не поможет, сил больше нет с ним мудохаться.

Если сил не будет ), то лучше связаться с интернет-магазином ориона и выслать им — они там в одном здании находятся, на одном этаже, созвониться предварительно — люди адекватные, вопрос решаемый. Все контактные данные, в том числе сотовый тел. магазина — на их сайте.

Проблема выслать в том что нет гарантии.Только коробка и инструкция на бумаге.Попробую ещё раз прозвонить провода и прошить.Если не поможет, сил больше нет с ним мудохаться.

Некоторый диагностический момент — при включении на пару секунд загораются все сегменты индикатора.

При включении включается бк.Пробегает строка»Daewoo»дальше версия прошивки 22-3.И по умолчанию появляются часы.Но такое ощущение будто линейный провод вообще не подключен.Сейчас пытаюсь прозвонить дорожки, но под экраном сложно прозвонить

Вот и мне кажется, что инфа от «мозгов» не доходит до БК, и в этом дело.

Интересно!А реально найти схему самой платы?У меня одна дорожка не прозванивается.Под экранчиком не видно куда она идёт

Со схемой, думаю, туго — полагаю, их инженеры хранят тайну )), хотя, можно позвонить и поговорить… Инфа если не доходит — будет отсутсвовать в индикации целый ряд параметров, которые БК берёт из ЭБУ, будут только доступны в ходе «перелистывания» показатели по набранной статистике.

Источник

Бортовые компьютеры на Daewoo (Дэу)

Внимание! В этом разделе Вы можете подобрать бортовой компьютер для автомобилей марки Daewoo (Део). Для этого выберите модель Вашего автомобиля из представленного ниже списка. Список поддерживаемых автомобилей не окончательный и постоянно пополняется.

Выберите соответствующую модель и Вам откроется список бортовых компьютеров совместимых с Вашим автомобилем.

Модель: Daewoo Espero

Год выпуска: 1999
Объем двигателя: 2.0
Протокол: Дэу, Дэу1

Смотреть бортовые компьютеры на Daewoo Espero (Дэу Эсперо)

Модель: Daewoo Forza

Год выпуска: с 2010
Объем двигателя: 1.5
Протокол: OBD2Q

Смотреть бортовые компьютеры на Daewoo Forza (Дэу Форза)

Модель: Daewoo Gentra

Год выпуска: с 2013
Объем двигателя: 1.5
Тип ЭБУ: Delphi MT-60 и другие
Протокол: CAN

Смотреть бортовые компьютеры на Daewoo Gentra (Дэу Гентра)

Модель: Daewoo Lanos

Год выпуска: до 2008
Тип двигателя: Евро-2
Тип ЭБУ: IEFI-6, ITMS-6F, IEFI-S
Протокол: Дэу3

Смотреть бортовые компьютеры на Daewoo Lanos (Дэу Ланос)

Модель: Daewoo Lanos

Год выпуска: после 2008
Тип двигателя: Евро-3
Тип ЭБУ: HV240, MR140, Sirius-D4
Протокол: Авео2, Авео4

Смотреть бортовые компьютеры на Daewoo Lanos (Дэу Ланос)

Модель: Daewoo Leganza

Год выпуска: с 1997
Объем двигателя: 2.0
Тип ЭБУ: IEFI-6, ITMS-6F, IEFI-S
Протокол: Дэу3

Смотреть бортовые компьютеры на Daewoo Leganza (Дэу Леганза)

Модель: Daewoo Matiz

Год выпуска: до 2008
Тип двигателя: Евро-2
Протокол: Дэу3

Смотреть бортовые компьютеры на Daewoo Matiz (Дэу Матиз)

Модель: Daewoo Matiz

Год выпуска: до 2008
Объем двигателя: 1.0
Тип двигателя: Евро-2
Протокол: Дэу3

Смотреть бортовые компьютеры на Daewoo Matiz (Дэу Матиз)

Модель: Daewoo Matiz

Год выпуска: после 2008
Объем двигателя: 0.8, 1.0
Тип двигателя: Евро-3
Протокол: Авео2, Авео4

Смотреть бортовые компьютеры на Daewoo Matiz(Дэу Матиз)

Модель: Daewoo Nexia

Год выпуска: до 2008
Тип двигателя: Евро-2
Тип ЭБУ: IEFI-6, ITMS-6F, IEFI-S
Протокол: Дэу3

Смотреть бортовые компьютеры на Daewoo Nexia (Дэу Нексия)

Модель: Daewoo Nexia

Год выпуска: после 2008
Тип двигателя: Евро-3
Тип ЭБУ: HV240, MR140, Sirius-D4
Протокол: Авео2, Авео4

Смотреть бортовые компьютеры на Daewoo Nexia (Дэу Нексия)

Модель: Daewoo Nubira

Год выпуска: до 2008
Тип двигателя: Евро-2
Тип ЭБУ: IEFI-6, ITMS-6F, IEFI-S
Протокол: Дэу3

Смотреть бортовые компьютеры на Daewoo Nubira (Дэу Нубира)

Модель: Daewoo Nubira (америк.)

Год выпуска: 2001
Объем двигателя: 2.0
Протокол: J1850

Смотреть бортовые компьютеры на Daewoo Nubira (Дэу Нубира)

Модель: Daewoo Sens

Источник

Бортовой компьютер для Daewoo Nexia

На Дэу Нексия с инжекторным двигателем в основном устанавливают бортовой компьютер Орион БК-22, который показывает множество полезных параметров, начиная от уровня топлива в баке, и заканчивая индикацией кодов неисправностей. Неплохим вариантом БК могут стать модели Штат Уникомп-404L, Штат Уникомп-600M, Штат UniComp-410L, которые полностью совместимы с данным автомобилем, и поддерживают интерфейсы k-line, CAN и протоколы выше ЕВРО-3. Несколько бортовых компьютеров от Мультитроникс также прекрасно подходят для Daewoo Nexia и легко устанавливаются в DIN место.

У Вас семья из четырех человек, и вы любите долгие загородные поездки? Тогда автомобиль Daewoo Nexia именно для Вас. Машина не дорогая, комфортабельная, и неприхотливая в обслуживании. Эта модель очень популярна и продаваемая в нашей стране.
Основой для корейского автомобиля Дэу Нексия стал Opel Kadett, у которого практически полностью позаимствован кузов и другие агрегаты. Первые авто Nexia сошли с конвейера еще в 1986 году. С начала их изготавливали только в Корее, но со временем выпуск наладили в Узбекистане, а потом в России. В 1995 году вышло второе поколение, которое стало выглядеть более представительно, и машина избавилась от своей начальной простоватости. В 2002 году появилась модель Daewoo Nexia Minor, которая отличалась двигателем, а также изменениями в отделке интерьера и кузова. В 2008 году произвели рестайлинг автомобиля Daewoo Nexia.

Внешне автомобиль современный, и выглядит достаточно солидно. Багажник имеет большой объем в 530 литров. В салоне также все качественно и стильно, и он может комфортно разместить четырех пассажиров. С помощью регулировки водительского сиденья, за рулем помещается человек любой комплектации. С 2002 года производят машины с двигателями на 1,5 литра мощностью 80 л.с. и 1,6 литра мощностью 106 лошадиных сил.

Комплектация Дэу Нексия весьма богата, и содержит достаточно опций, которые не всегда встретишь даже на более дорогих машинах. Автомобиль предлагается в 2-х комплектациях: GL и GLE. Стандартная комплектация GL включает в себя систему дистанционного открытия бензобака, багажника, люка, также автомагнитолу с акустической системой, обогрев заднего стекла, и более простую отделку салона. Комплектация GLE имеет электрические стеклоподъемники, тахометр, противотуманки, центральный замок, кондиционер, литые диски. Также стоит отметить защитные брусья в дверях, накладные молдинги на дверях, АБС и подушку безопасности.

Daewoo Nexia рассчитан на широкий спектр покупателей, имеет высокий уровень комфорта, и позиционируется как городской автомобиль на каждый день. Бортовой компьютер на нексию подобрать очень просто

Multitronics RI-500 в Daewoo Nexia

multitronics VG1031U в Daewoo Nexia

multitronics vg1031upl в Daewoo Nexia

Prestige-V55-02 в Daewoo Nexia

Электронный блок управления и датчики Daewoo Nexia

8.1. Электронный блок управления

Электронный блок управления (ЭБУ)

Электронный блок управления (ЭБУ) расположен за панелью обивки с правой стороны салона автомобиля. ЭБУ является основным элементом системы впрыска топлива. ЭБУ постоянно получает сигналы от различных датчиков и осуществляет управление важнейшими системами и узлами двигателя. Кроме того, ЭБУ выполняет функции диагностики неисправностей систем и узлов двигателя. При обнаружении какой-либо неисправности ЭБУ включает сигнализатор «Требуется техобслуживание двигателя», определяет и заносит в память соответствующий код (коды) неисправности. Это облегчает в дальнейшем проведение диагностики отказов. На автомобиль установлен ЭБУ типа IEFI-6. При отказе ЭБУ заменяется в сборе, поскольку не содержит ремонтопригодных элементов. Параметры и алгоритмы управления хранятся в стираемом программируемом постоянном запоминаю щем устройстве (СППЗУ). Вариант программы, записанной в ПЗУ, обозначен номером ЭБУ, который соответствует идентификационному номеру автомобиля. ЭБУ осуществляет питание различных датчиков и выключателей постоянным напряжением 5 и 12 В. Электрические цепи ЭБУ обладают высоким сопротивлением, поэтому при соединении клемм питания с контрольной лампой последняя не горит.Для точного измерения напряжения питания следует применять цифровой вольтметр с высоким полным сопротивлением (10 МОм).

Источник

МодераторПробег: 141
С нами с: 22.02.08
Откуда: Казань

Текущее время
Текущая дата
Время в движении
Время стоянки
Напряжение бортовой сети / Вольтметр
Высокоточный аналогово-цифровой тахометр
Текущая передача КПП
Высокоточный спидометр/одометр (с учетом используемой резины) НЕ ТРЕБУЕТ ДОПОЛНИТЕЛЬНОЙ КОРРЕКТИРОВКИ.
Звуковое и графическое предупреждение о превышении выбранных лимитов скорости ( 3 скорости: 60-90-110. Настраивается пользователем)
Время разгона до выбранной скорости (Разгон до 100 км/ч. Настраивается пользователем)
Температура охлаждающей жидкости
Температура снаружи
Предупреждение о гололеде
Выбор типа топлива (управление углом опережения зажигания)
Уровень топлива в баке
Расчетный уровень топлива в баке
Информирование об использовании резервного остатка топлива
Мгновенный расход топлива л/час
Мгновенный расход топлива л/100км
Средний расход топлива л/100км
Расход топлива в литрах
Пробег на остатке топлива в км (2 режима)
Пробег в км (с учетом используемой резины) НЕ ТРЕБУЕТ ДОПОЛНИТЕЛЬНОЙ КОРРЕКТИРОВКИ.
«Черный ящик» по скорости. Максимальная скорость за последнюю минуту движения.
Вывод основных параметров работы ЭБУ (электронного блока управления автомобиля)
Вывод, расшифровку и сброс кодов неисправности ЭБУ

Текущая поездка, последние 10 поездок, за текущий день, за последние 30 дней, за текущий месяц, за последние 120 месяцев, с последнего обнуления, с установки БК

начало поездки/ конец поезкди (дата, месяц, дата установки)
количество поездок
длительность
пробег
скорость средняя
расход топлива
расход л/100
марка топлива
цена за литр
стоимость
В движении

длительность
пробег
скорость максимальная
скорость средняя
расход топлива
стоимость
расход л/100
Стоянка

длительность
расход топлива
стоимость
Температура

максимальная
минимальная
Заправки

количество
литров
стоимость
Сервисные функции:

Напоминание о приближении гарантийного ТО
Дневник гарантийных ТО ( дата, пробег, стоимость гарантийного ТО)
Сервисное ТО

Напоминание о приближении технического обслуживания (Межсервисный пробег устанавливается пользователем)
Дневник плановых работ (пробег, дата, стоимость сервисного технического обслуживания)
Список сервисных работ:

Замена масла
Воздушный фильтр
Топливный фильтр
Тормозная жидкость
Замена масла РКПП
Антифриз
Ремень генератора
Ремень ГУР
Ремень ГРМ
Ремень кондиционера

МодераторПробег: 141
С нами с: 22.02.08
Откуда: Казань

Местный Пробег: 182
С нами с: 22.06.08
Откуда: Kazan

МодераторПробег: 141
С нами с: 22.02.08
Откуда: Казань

Местный Пробег: 182
С нами с: 22.06.08
Откуда: Kazan

Автолюбитель Пробег: 70
С нами с: 21.07.09
Откуда: Kazan

Водила Пробег: 294
С нами с: 29.07.09
Откуда: Казань

Автолюбитель Пробег: 70
С нами с: 21.07.09
Откуда: Kazan

МимоХодыч Пробег: 2
С нами с: 29.08.09
Откуда: Казань

Лихач Пробег: 1489
С нами с: 09.02.10
Откуда: КамБоджи

МимоХодыч Пробег: 9
С нами с: 22.05.10
Откуда: Казань

Автолюбитель Пробег: 60
С нами с: 25.05.08
Откуда: Kazan

МимоХодыч Пробег: 17
С нами с: 26.01.11
Откуда: Казань

я ставил престиж.товарищ купил ему не подошли мозги другие.поставил он мне сам же инструкция было в коробке ничего сложного.в сервисах 1500-2500 спрашивали за установку
