Бортовой компьютер для автомобиля шевроле лачетти
Бортовые компьютеры на Шевроле (Chevrolet)
Внимание! В этом разделе Вы можете подобрать бортовой компьютер для автомобилей марки Шевроле (Chevrolet). Для этого выберите модель Вашего автомобиля из представленного ниже списка. Список поддерживаемых автомобилей не окончательный и постоянно пополняется.
Выберите соответствующую модель и Вам откроется список бортовых компьютеров совместимых с Вашим автомобилем.
Chevrolet Aveo (T200, T250)
Бортовые компьютеры на Шевроле Авео →
Chevrolet Aveo (T300)
Год выпуска: с 2011
Объем двигателя: 1.6
Протокол: CAN
Бортовые компьютеры на Шевроле Авео →
Chevrolet Captiva
Год выпуска: с 2006
Объем двигателя: 2.4 / 3.2
Протокол: CAN
Бортовые компьютеры на Шевроле Каптиву →
Chevrolet Cobalt
Год выпуска: с 2013
Объем двигателя: 1.5
Протокол: CAN
Бортовые компьютеры на Шевроле Кобальт →
Chevrolet Cruze
Год выпуска: с 2009
Объем двигателя: 1.8
Протокол: CAN
Бортовые компьютеры на Шевроле Круз →
Chevrolet Epica
Год выпуска: с 2010
Объем двигателя: 2.0
Протокол: CAN
Бортовые компьютеры на Эпику Шевроле →
Chevrolet Lacetti
Год выпуска: с 2008
Объем двигателя: 1.6
Тип ЭБУ: HV240, MR140, Sirius-D4
Протокол: Авео2, Авео4
Бортовые компьютеры на Шевроле Лачетти →
Chevrolet Lanos
Год выпуска: до 2008
Объем двигателя: 1.5
Тип двигателя: Евро-2
Тип ЭБУ: IEFI-6, ITMS-6F, IEFI-S
Протокол: Дэу3
Бортовые компьютеры на Шевроле Ланос →
Chevrolet Lanos
Год выпуска: после 2008
Объем двигателя: 1.5
Тип двигателя: Евро-3
Тип ЭБУ: HV240, MR140, Sirius-D4
Протокол: Авео2, Авео4
Бортовые компьютеры на Шевроле Ланос →
Chevrolet Niva
Год выпуска: с 2002
Объем двигателя: 1.7
Тип двигателя: ВАЗ 2123
Протокол: Январь, Bosch, Итэлма, М74, М75
Бортовые компьютеры на Шевроле Ниву →
Chevrolet Rezzo
Год выпуска: с 2004
Объем двигателя: 1.6
Тип ЭБУ: HV240, MR140, Sirius-D4
Протокол: Авео2, Авео4
Бортовые компьютеры на Шевроле Реззо →
Chevrolet Spark
Год выпуска: 2006-2007
Объем двигателя: 0.8
Протокол: Авео2, Авео4
Бортовые компьютеры на Спарк Шевроле →
Chevrolet Suburban
Год выпуска: с 2003
Объем двигателя: 5.3
Протокол: J1850
Бортовые компьютеры на Chevrolet Suburban →
Chevrolet Tahoe
Год выпуска: 1996, 2005
Объем двигателя: 5.7
Протокол: J1850
Бортовые компьютеры на Шевроле Тахо →
Chevrolet Tracker
Год выпуска: 2000
Объем двигателя: 2.0
Протокол: OBD2Q
Бортовые компьютеры на Chevrolet Tracker →
Chevrolet Tracker
Год выпуска: 2001
Объем двигателя: 2.5
Протокол: OBD2P
Бортовые компьютеры на Шевроле Тракер →
Chevrolet TrailBlazer
Год выпуска: 2001
Объем двигателя: 4.2
Протокол: J1850
Бортовые компьютеры на Chevrolet TrailBlazer →
Chevrolet Viva
Год выпуска: с 2005
Объем двигателя: 1.8
Протокол: OBD2Q
Бортовой компьютер на Шевроле Лачетти – универсальная помощь за рулем!
Автомобиль Chevrolet Lacetti популярен среди автолюбителей в нашей стране и в странах ближнего зарубежья. Недорогой в обслуживании, достаточно надежный, он идеально подходит для наших дорог. Однако, не все бортовые системы в этой машине оснащены необходимым функционалом, поэтому владельцы часто устанавливают дополнительный бортовой компьютер на приборную панель или в другое место в салоне авто. Какие бортовые устройства подходят для установки на Chevrolet Lacetti и как правильно установить бортовой компьютер своими руками, расскажем в данной статье.
1 Какой бортовой компьютер выбрать для Шевроле Лачетти?
На сегодняшний день, производители бортовых компьютеров для различных моделей авто предлагают самый широкий выбор с разнообразным оснащением и функционалом. Практически все современные модели поддерживают стандартные диагностические протоколы OBD1, OBD2 и др. Что касается Chevrolet Lacetti, то для этого автомобиля подходят несколько бортовых компьютеров от различных производителей. Наиболее популярны для самостоятельной установки на эту модель автомобиля такие системы как:
Похожие статьи
Все представленные выше модели бортовых компьютеров поддерживают оригинальные протоколы и связь с ЭСУД Chevrolet Lacetti. Они устанавливаются в штатное место центральной панели или вместо заводских часов, за исключением версии Prestige V55, который может быть установлен и на лобовом стекле или непосредственно на панели приборов). В процессе работы эти устройства продемонстрировали неплохие характеристики и параметры работы, поэтому большинство владельцев Шевроле Lacetti и специалистов-диагностов рекомендуют устанавливать именно эти модели.
Стоит отметить, что существуют и другие версии маршрутных бортовых компьютеров, которые могут подойти на эту модель авто и другие модели Шевроле, однако, их функционал ограничен лишь показателями маршрута, расхода топлива, времени в пути и т.д.
Что касается представленных моделей, то в некоторых из них, например, в моделях Мультитроникс, запрограммировано до 250 функций, включая осциллограф, сервисный компьютер, сброс и диагностика ошибок в системе ЭБУ и др.
Устанавливать бортовой компьютер в автомобиль Шевроле Лачетти можно своими руками или у специалистов. В перовом случае, есть риск повредить бортовую сеть и некоторые электронные детали панели приборов, в том случае, если установка пройдет неправильно. Во втором случае, все упирается в финансовые возможности владельца. Обычно, установка маршрутного компьютера в специализированном сервисе стоит около 1500-2000 тысяч рублей. Далее предложим схему подключения и поэтапную инструкцию по установке бортового компьютера на автомобиль Chevrolet Lacetti в кузове седан, хэтчбек и Lacetti универсал (различия при установке присутствуют).
Первым делом следует снять минусовую клемму с АКБ. Далее удалить заводские часы зеленого цвета. В случае с Лачетти в кузове хэтчбек отверткой поддеть корпус часов и снять его с фиксирующих скоб. На седанах необходимо демонтировать крышку перчаточного ящика, после чего следует вытолкнуть накладку от магнитолы (если есть магнитола ее придется снять) при этом также нужно снять и блок управления климатической системой. Далее часы отсоединить от разъема и снять электросхему.
В корпус от часов устанавливается бортовой компьютер. Сначала следует проверить совместимость корпуса от часов и компьютера. Основной разъем от БК подключается в штатную диагностическую колодку Lacetti. Подключение проводов необходимо выполнить следующим образом:
После выполнения всех подключений необходимо активировать аккумулятор и выбрать правильные параметры в настройках диагностического протокола. После чего включить зажигание и проверить правильность показаний прибора и срабатывания всех клавиш.
3 Установка маршрутного бортового компьютера Gamma GF 250I на Лачетти Седан
Как и в случае с первым примером, для начала необходимо снять клемму с аккумулятора. Далее с помощью крестообразной отвертки открутить пять болтов крепления крышки бардачка. После снятия крышки необходимо отсоединить два провода от штатной проводки. После этого снимите соединение регулятора температуры с двух креплений вращательными движениями. Такой же тросик необходимо снять в месте у ног водителя.
После этого аккуратно снимите панель, предварительно сняв кнопку аварийки (также крепится на один фиксатор). Теперь можно снимать часы и магнитолу с нижней полкой. Важно снимать сначала полку, а затем магнитолу, на которой необходимо отключить два штекера. Теперь провода от бортового компьютера можно просовывать под панель к нижней стойке, вместе с ними можно провести и датчик температуры в случае необходимости.
Заводской штекер соединяется с разъемом из комплектации компьютера, а соединение тщательно изолируется. Второй контакт разъема соединяется с магнитолой. После этого ее можно устанавливать на место, она больше не потребуется. В нижнюю полку закрепите бортовой компьютер и зафиксируйте его болтами крепления из комплекта, чтобы устройство не прилегало плотно к магнитоле.
При подключении следует отметить, что на инструкции производителя диагностическая колодка автомобиля указана неправильно, вверх ногами. Чтобы не перепутать выполните подключение по схеме:
Остальные провода можно стянуть при помощи стяжки и прикрепить изолентой, например, к рулевой колонке.
Далее следует активировать зажигание, проверить работоспособность устройства и установить заводские настройки производителя согласно инструкции из комплекта. Если все работает правильно, снова отключите зажигание и снимите клемму с АКБ и выполните в обратном порядке установки пластиковой панели и крышки бардачка на стандартные крепления.
18. Бортовой компьютер вместо стандартных часов.
Далее разбираем часы на три части, аккуратно отжимая пластиковые защелки. Передняя и задняя часть в сторону (нам они не пригодятся), а в среднюю часть, не растеряв кнопки, аккуратно вставляем бортовой компьютер и защелкиваем. Прозрачная панелька с надписью Chevrolet Lacetti устанавливается в самом конце, так как она фиксируется только декоративным козырьком часов.
Теперь берем провода, которые идут в комплекте с бортовым компьютером, проверяем правильность подключения проводов к белой фишке (которая идет в комплекте с компьютером) и подключаем её к штатному разъему часов.
Также, в комплекте идут датчики температуры. Подключаем их к разъемам на шлейфе БК. Один датчик можно вывести за пределы салона (но я этого до сих пор не сделал) и контролировать уличную температуру. Другой датчик установил в салоне.
Осталось самое интересное. Подключить 3 провода от БК: белый синий и зеленый.
На этом этапе лучше все-таки скинуть клемму аккумулятора. После этого снимаем щиток приборов. Описывать не вижу смысла, но если вдруг кому то это понадобиться, то обязательно дополню запись.
В среднем по размеру разъему щитка прибора находим ножку B5 (зелено-белый провод) и B3 (белый провод). К проводу B5 (зелено-белый) подключаем СИНИЙ провод из шлейфа бортового компьютера. К проводу B3 (белый) подключаем ЗЕЛЕНЫЙ провод из шлейфа бортового компьютера. Провода крепятся при помощи специальных клипс для врезки в проводку (идут в комплект с бортовым компьютером).
Теперь осталось подключить БЕЛЫЙ провод. Для этого снимаем панель под торпедой над ногами водителя, выкрутив два винта в монетнице и отщелкнув 3 пистона (один – в правом верхнем углу, один – в правом нижнем, один – в левом нижнем). Вынимаете кронштейн троса открывания капота из освободившейся панели – сдвигаете на себя, отжав усик крепления.
Откручиваем левый передний подкрылок. Протягиваете БЕЛЫЙ провод из шлейфа БК в моторный отсек по направлению к «мозгам» (ЭБУ автомобиля). Также этот провод можно протянуть через резинку (пыльник) рулевой колонки, но при этом нарушиться герметичность этой резинки, так что не советую.
Снимаем разъем «мозгов». Тянем на себя торцевую полукруглую заглушку-фиксатор и жгут проводов. Затем потянув опять на себя, снимаем защитный кожух разъема (если он не зафиксирован стяжкой на конце, если стяжка есть, перекусываем ее, а затем восстанавливаем).
В разъеме «мозгов» ищем ножку номер 60 (черно-розовая) или 59 (черная) или 89 (черно-голубая) или 90 (серо-черная) и с помощью красной клипсы для врезки подключаем БЕЛЫЙ провод бортового компьютера к любому из этих проводов.
Ну вот и все. Собираем все, что разбирали в обратном порядке подключаем аккумулятор и проверяем работоспособность бортового компьютера.
Выполните полный сброс БК, выставляете дату, время и поправочные коэффициенты:
Настройки одометра – 38,2% (вместо 100% предустановки)
Настройки расхода топлива– 80,4% (вместо 100% предустановки).
Коэффициент максимального бака – 3,56
Коэффициент минимального бака – 8,59
Полный объем бака – 60 л и остаток топлива при горящей лампочке – 7л.
Конечно я не буду приводить здесь полную инструкцию по настройке и функционалу БК. Оно и не нужно. Кто заинтересуется вышлю эти файлы по почте по Вашей просьбе.
Бюджетный бортовой компьютер с «Аliexpress»
Всем доброго времени суток!
После покупки своей лачуги, был не очень приятно удивлен в том, что в ней отсутствует бортовой компьютер, из-за чего не представляется возможным посмотреть средний и мгновенный расход топлива, напряжение бортовой сети и т.д.
Продвинутый бортовой компьютер мне не нужен, так как есть ноутбук и кабель к к-линии. И отдавать 4000-6000 рублей за сомнительную функцию диагностики авто, когда есть ноутбук для меня было бессмысленно.
Стал подбирать недорогой «БК» на всеми известной торговой площадке «Аliexpress».
Выбор пал на модель: «ANCEL A202». Цена всего 23$ или 1490 рублей.

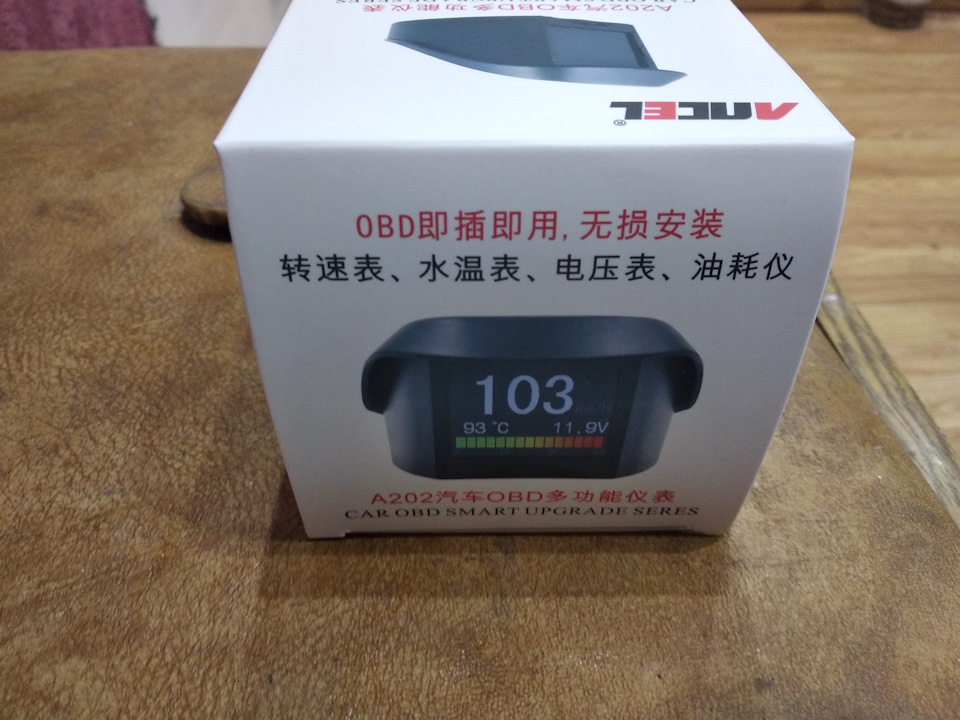

Вчера забрал посылку:
Доставка была довольно быстрой, всего 6 дней. Привезли курьером домой.

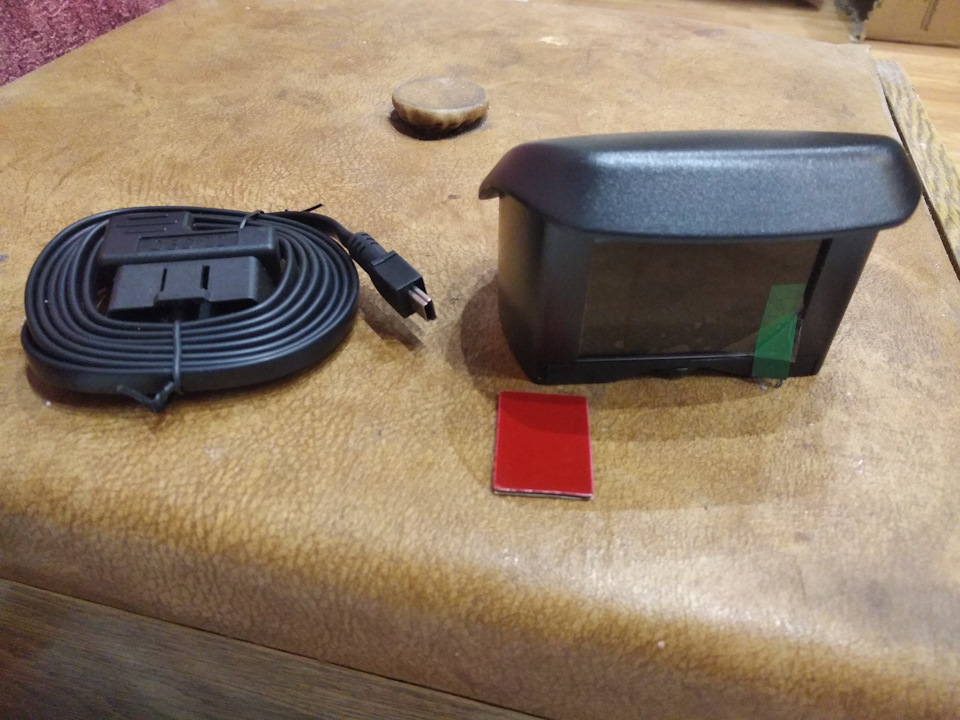

Комплектация:
На обратной стороне расположен вход для питания и датчик освещенности:

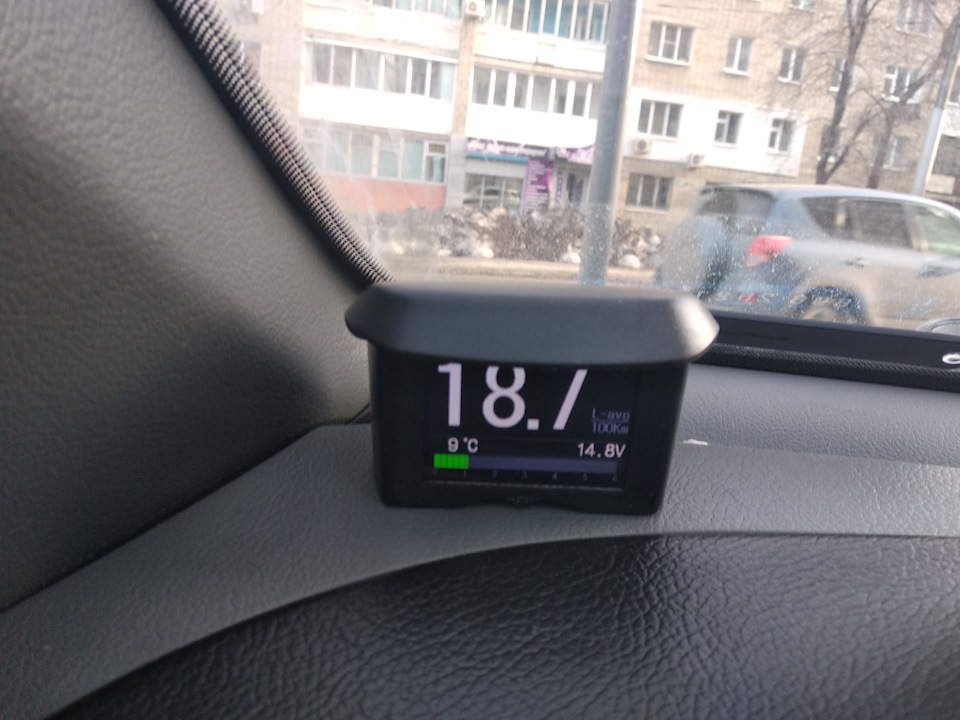

БК установил в левом углу «торпеды»:
Вывел основные для себя показания, а именно: средний расход топлива, температуру охлаждающей жидкости, вольтаж аккумуляторной батареи и снизу полоса, показывающая обороты двигателя.
В завершении, что могу сказать о данном «БК». Мне он очень понравился, показания отлично читаются, цветной дисплей, не выглядит очень уж лишним на «торпеде». Показания дает верные. Покупкой доволен на 100%.
На просторах «YouTube» нашел очень подробное видео о возможностях данного «БК»:
