Станок буровой тракторный БТС-150 (БТС-150Б и БТС-150БМ) предназначен для бурения взрывных вертикальных и наклонных(до30°) скважин диаметром 150 мм на глубину до 32м в скальных породах и скважин диаметром 200 мм на глубину до 11м в мягких и мерзлых грунтах.
В качестве шасси использован трактор Т-170, на котором шарнирно в четырех точках закреплена сварная рама станка с направляющими для перемещения контругрузов, шарнирное крепление буровой рамы к станку обеспечивает её наклон, который осуществляется двумя гидроцилиндрами.
Кроме того, рама снабжена двумя направляющими и карданным валом для перемещения и привода вращателя, выполненного в виде одноступенчатого цилиндрического редуктора.
Коробка передач механическая с приводом от вала отбра мощности трактора, двухступенчатая, с реверсом и валом привода вентилятора.
Гидросистема станка состоит из насоса НШ-32, масляного бака, гидропанели и системы трубопроводов. Система отчистки снабжена сжатым воздухом от автономной компрессорной станции типа НВ-10. Управление станком при бурении осуществляется с пульта бурильщика, где имеется блокировка для предотвращения передвижения трактора.
Технические характеристики бурового станка БТС-150
ООО «Челябинский тракторный завод – УРАЛТРАК» проводит открытый конкурс № 348/ОК на право заключения договора на оказание услуг по обслуживанию строительных элементов зданий, обслуживанию и планово предупредительные ремонты систем тепло-, водоснабжения и канализации, обслуживанию и планово-предупредительные ремонты внутренних электросетей зданий в 2014 г.
Вскрытие конвертов с конкурсными заявками претендентов состоится «25» ноября 2013 г. в 11:15 часов местного времени по адресу: г. Челябинск, проспект Ленина, д. 3 каб. 205.
ООО «Челябинский тракторный завод – УРАЛТРАК» проводит открытый конкурс № 348/ОК на право заключения договора на оказание услуг по обслуживанию строительных элементов зданий, обслуживанию и планово предупредительные ремонты систем тепло-, водоснабжения и канализации, обслуживанию и планово-предупредительные ремонты внутренних электросетей зданий в 2014 г.
Вскрытие конвертов с конкурсными заявками претендентов состоится «25» ноября 2013 г. в 11:15 часов местного времени по адресу: г. Челябинск, проспект Ленина, д. 3 каб. 205.
19.01.14 Василий Бережной

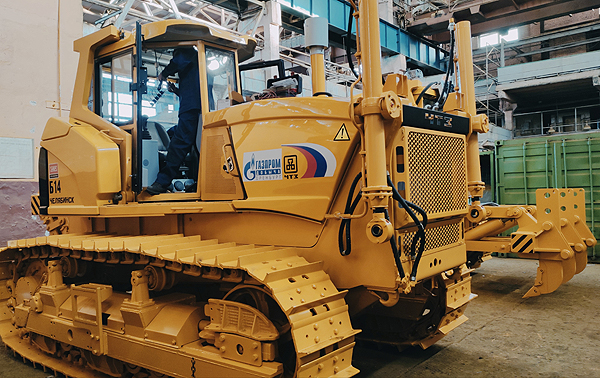

Бульдозеры ЧТЗ помогут возводить объекты государственной важности
19.01.14 Василий Бережной
19.01.14 Василий Бережной
Бульдозеры ЧТЗ помогут возводить объекты государственной важности
Станок буровой тракторный БТС-150 (БТС-150Б и БТС-150БМ) предназначен для бурения взрывных вертикальных и наклонных (до 30°) скважин диаметром 150 мм на глубину до 32 м в скальных породах и скважин диаметром 200 мм на глубину до 11 м в мягких и мерзлых грунтах.
В качестве шасси использован трактор Т-170, на котором шарнирно в четырех точках закреплена сварная рама станка с направляющими для перемещения контргрузов, шарнирное крепление буровой рамы к станку обеспечивает её наклон, который осуществляется двумя гидроцилиндрами.
Кроме того, рама снабжена двумя направляющими и карданным валом для перемещения и привода вращателя, выполненного в виде одноступенчатого цилиндрического редуктора.
Коробка передач механическая с приводом от вала отбора мощности трактора, двухступенчатая, с реверсом и валом привода вентилятора.
Гидросистема станка состоит из насоса НШ-32, масляного бака, гидропанели и системы трубопроводов. Система отчистки снабжена сжатым воздухом от автономной компрессорной станции типа НВ-10. Управление станком при бурении осуществляется с пульта бурильщика, где имеется блокировка для предотвращения передвижения трактора.
Станок буровой тракторный БТС-150 и модификации БТС-150Б/БТС-150БМ применяются для бурения вертикальных и наклонных скважин (угол наклона до 30°).
Применение
Бурение выполняется шарошечным или шнековым методом. Глубина бурения:
Шасси
В качестве шасси для навесного оборудования бурового станка используются тракторы или бульдозеры:
Конструкция
На шасси шарнирно в четырех точках закреплена сварная рама станка. Шарнирное крепление буровой рамы к станку обеспечивает возможность наклона, который осуществляется двумя гидроцилиндрами. Кроме того, рама снабжена двумя направляющими и квадратной штангой. Давление на забой осуществляется гидроцилиндром подачи.
Управление установкой осуществляется с пульта бурового мастера, где имеется блокировка для предотвращения передвижения.
Вращение бурового инструмента идет в следующей последовательности:
От вала отбора мощности трактора → через коробку передач станка → на карданный вал → двухступенчатый привод с коническими шестернями → на квадратную штангу и вращатель, выполненный в виде одноступенчатого цилиндрического редуктора.
Коробка передач механическая с приводом от вала отбора мощности трактора, двухступенчатая, с реверсом и валом привода вентилятора.
Гидросистема станка состоит из насоса НШ-32, масляного бака, гидропанели и системы трубопроводов.
Система очистки снабжается сжатым воздухом от автономной компрессорной станции типа НВ-10.
Кинематическая схема
1 — гидронасос; 2 — двигатель трактора; 3 — коробка перемены передач трактора; 4 — коробка передач бурового става; 5, 7, 8 и 10 — шкивы; 6 и 9 — клиноременные передачи; 11— вентилятор откоса пыли; 12 — карданная передача; 13 — привод бурового става; 14 — вращатель бурового става; 15 — буровой став; I, IV и V — выходные валы; II — первичный вал; III — промежуточный вал коробки передач бурового става; VI, VII, VIII — валы привода бурового става; IX — вал-шестерня; X — квадратный вал; XI — зубчатое колесо вращателя.
Производители
БТС-150 и модификации изготавливают следующие предприятия:
Станок буровой тракторный БТС-150 БМ (ТУ 34-23-10132-86) предназначен для бурения скважин в мягких, мерзлых и скальных породах. Установка используется при взрывных работах в карьерах, разработке грунтов при рытье строительных котлованов под фундаменты возводимых объектов.
В качестве базовой машины для навесного оборудования бурового станка, как правило, используется трактор Т-10М.0000 или его модификации. Шарнирное крепление буровой рамы на базовой машине обеспечивает возможность её наклона, который осуществляется двумя гидроцилиндрами. Кроме того, рама снабжена двумя направляющими и квадратной штангой. Давление на забой осуществляется гидроцилиндром подачи. Управление установкой осуществляется с пульта бурового мастера.
Технические характеристики буровой установки БТС-150 Б/БМ:
Возможно производство и поставка отдельных узлов и агрегатов буровой установки БТС-150, таких как коробка передач, вращатель, элементы привода, штанги, гидроцилиндры. В продаже также имеются различные запчасти и комплектующие для замены, ремонта и технического обслуживания.
Инструкция-паспорт бурового станка БТС-150 Б представлена соответствующими разделами справочника.
