Бюджетный автозапуск на автомобиль своими руками

Электрика: Простйший автозапуск к дешёвым сигналкам

Алгоритм работы блока достаточно прост. Блочёк подключается к дополнительному каналу сигнализации. При нажатии на кнопку на брелке — блок выдаёт краткий импульс «массы» который и принимает блочёк. Также на блочёк заведены такие сигналы:

-генератор — лампа зарядки АКБ (по ней контролируется запуск мотора)
-ручник — автозапуск сработает и будет работать только пока машина на ручнике

Работает просто — приехали в гараж, поставили машину на ручник, и пошли домой. Утром, нажимаем кнопочку на брелке, — блочёк сначала включает зажигание, через 3 секунды (задержка подкачки топлива бензонасосом) включает стартер. Стартер крутит до момента пока запустится мотор, но не более 5 секунд. То есть, если за 5 секунд мотор на запустится то стартер и зажигание выключаться. Далее следует пауза 5 секунд, и происходит вновь попытка запуска. Если и во второй раз мотор не запустился, больше, сколько не нажимай кнопку на брелке — блочёк реагировать не будет. То есть на запуск всего лишь две попытки по 5 секунд вращения стартером.

Если же мотор запустился, то он будет работать в течении 10 минут и после этого заглушится. Также, если вам нужно, чтобы мотор заглох раньше, аварийный останов мотора и т.д — просто опускаете ручник — и работа блочка автозапуска прекращается.

На устройстве два не силовых выхода для управления внешними релюшками. Максимальный ток каждого выхода до 150 мА. Реализованы выходы сборкой Дарлингтона ULN2003A. Микроконтроллер — Attiny13A в soic корпусе.
Для установки требуются 3 реле — два силовых 20-40Ампер, которые будут подавать питание на цепи зажигания, и третье реле, которое будет подавать рвать цепь провода от замка зажигания на сигналку, чтобы сигналка не взвывала от включения зажигания на охране. Также возможно потребуется немного загрубить чувствительность датчика удара.

У кого машины с иммобилайзером — как в случае и с дорогими сигналками с автозапуском — потребуется обходчик иммо.

Блочёк уже проверен и трудится на машинах. Постараюсь попросить владельцев чтобы засняли краткое видео о работе.

Источник

Поделки своими руками для автолюбителей

Выбор системы автозапуска без сигнализации

Функция автозапуска почти везде установлена в качестве приятного дополнения к сигнализации. В том случае, если машина уже приобретается с охранной системой, но желаемой возможности в ней нет, водитель ищет автономное оборудование для установки. Также в некоторых ситуациях необходимость в установке сигнализации отпадает, поэтому остается только настроить автозапуск для комфортного использования авто.

Использование функции

Благодаря системе, которая работает через брелок или смартфон, двигатель машины запустится еще до того, как водитель сядет в нее. Она ценится благодаря своим основным функциям:

Приложение или дистанционный пульт запускают двигатель по сигналу. При необходимости водители указывают температуру, время или уровень заряда батареи, при котором сработает автозапуск.

Обзор лучших систем

Система автозапуска экономит время, но только в том случае, если корректно работает. Для предотвращения залипания тормозных колодок подбирают ту систему, которая подходит больше всего. Рассмотрим основные варианты, предлагаемые на рынке.

AlarmStart GSM

Этот комплект рассчитан на запуск движка через мобильное приложение или при использовании стандартного ключа. В первом случае дистанционное управление происходит из любой точки, независимо от расстояния до авто. Для работы этому устройству необходима связь с сигнализацией или другими деталями авто.

Двигатель запускается через звонок, смс или после нажатия соответствующей кнопки в приложении. На ключе для запуска двигателя достаточно 3 раза нажать кнопку закрытия. Недостатком устройства считается то, что оно подходит не для всех марок авто.

AUTOLIS Mobile

Это базовое устройство встраивают в сигнализации, но его еще и продают отдельно. Оно оповещает водителя по смс, имеет голосовой интерфейс управления и GSM-модем. Автозапуск отличается усиленной защитой от злоумышленников благодаря зашифрованным каналам связи. Для этих целей водителю предлагается установить пин-код и отслеживать координаты использования, точность которых определяется до 100 м.

Для владельцев смартфонов производитель создал профильное приложение. Если оно не подходит, то предусмотрен ряд смс-команд. В приложении есть индивидуальные настройки, которые достаточно указать один раз, чтобы они сохранились.

Водитель сам определяет способ оповещения системы безопасности, отображение информации о событиях, состоянии авто, температурного датчика и основных систем. Гаджет потребляет минимум энергии, чем выгодно отличается от остальных аналогов.

StarLine S96 BT GSM

Комплекс имеет расширенные возможности: помимо автозапуска через смартфон в нем есть авторизация по блютуз, модуль 2CAN+2LIN, который используется для машин с цифровыми шинами.

Система легко устанавливается, автолюбители считают ее одной из самых безопасных. В приложении отслеживаются базовые показатели авто, это позволяет своевременно осматривать некоторые элементы или заниматься мелким ремонтом. Дистанционно водитель регулирует степень подогрева руля, стекла, сидений, а не только определяет среднюю температуру воздуха внутри салона.

Author AUTOSTART

Российская фирма уже 10 лет работает с автомобилями. Дистанционный модуль автозапуска активируется при нажатии кнопки закрытия 4 раза. У этой системы интуитивно понятный интерфейс и минимум компонентов для монтажа. Достаточно подсоединить все провода и соблюсти технические условия. К сожалению, AUTOSTART подходит не для всех машин, он работает только на моделях с автоматической трансмиссией.

Устройство контролирует безопасность авто, нагревает и охлаждает до требуемого уровня салон. Во время управления отображается уровень топлива. Двигатель автоматически заглушается, когда бензина становится недостаточно.

SCHER-KHAN LOGICAR 1

Автомобилисты оценили это устройство благодаря работе в экстремальных условиях. Некоторые модели уже сняты с производства, но завод продолжает работать. Связь с устройством не прерывается даже за пределами города. Сигнал срабатывает на расстоянии до 1,5 км, а от компьютерного взлома устройство защищено сложным методом шифрования.

Автозапуск не так просто установить, но после этого водитель сможет контролировать температуру двигателя, уровень заряда, время запуска и пр. Преимуществом устройства является то, что оно одинаково стабильно работает в машинах с автоматической и механической трансмиссией. Устройство предлагает базовый функционал, без каких-то сложных функций.

Установка любой из этих систем выполняется на станции технического обслуживания, поскольку внутри салона и под капотом придется расположить несколько датчиков и правильно подключить их. Без определенного опыта и оборудования сделать это невозможно.

Устройство автозапуска обладает рядом преимуществ и недостатков, которые стоит оценить до того, как вы решитесь на покупку. Оно позволит комфортней пользоваться автомобилем и экономить время, но одновременно с этим повлияет на расход топлива. К тому же дополнительная электроника привлечет внимание опытных грабителей, которые умеют определять, есть ли сигнализация на устройстве. Поэтому перед заботой о комфорте все же стоит обеспечить безопасность автомобилю.

Источник

Автозапуск без сигнализации, возможно ли?

Доброго времени суток, дорогие читатели!

Сегодня мы поведаем о том, как можно воплотить на своем автомобиле автозапуск, не прибегая к помощи автосигнализации. Если Вы уверены в защитных свойствах штатной охранной системы, этот путь, вероятно, для Вас.

Звездой этого выпуска будет дизельный Volkswagen Tiguan 2010 года выпуска. Из оборудования мы использовали:

Обходчик Fortin EVO-ALL;
Модуль TB-VW (переходник от обходчика к цифровой шине);
Секретный GSM-модуль.

На автомобиле стоит штатная сигнализация, поэтому здесь не будет никаких дополнительных брелков, меток, Slave’ов и тому подобного. Всё выходит несколько проще и понятнее.

Чтобы активировать автозапуск, необходимо трижды нажать на кнопку закрытия центрального замка. Первое нажатие поставит автомобиль в охрану, если он ещё в ней не стоит. Второе и третье нажатия активируют сам автозапуск.

Дизельным двигателям рекомендуется активировать автозапуск на более долгий срок — мы настроили его на полчаса прогрева. К счастью, совсем не обязательно ждать целых полчаса — достаточно снять автомобиль с охраны, и можно ехать!

Для того, чтобы попасть в автомобиль, просто нажимаем кнопку открытия ЦЗ один раз. Режим охраны отключается, автозапуск при этом не прерывается. В то же время, если открыть автомобиль штатным ключом вопреки режиму охраны, автозапуск прервётся — так безопаснее.

Важная ремарка — после снятия с охраны можно сразу же поехать, автозапуск не прервётся. Благодаря этому Вам не придётся каждый раз вручную заводить двигатель после отключения автозапуска. Кажется, что это мелочь, но ведь именно из них и складывается ощущение комфорта и уюта, не так ли?

С помощью GSM-модуля мы можем производить автозапуск отовсюду, где есть сотовое покрытие. Так мы не ограничены дальностью работы штатного брелка. Благодаря GSM-модулю автозапуск сработает, например, из аэропорта на автостоянку.

Для автозапуска с телефона звоним на номер SIM-карты, вставленной в GSM-модуль, и нажимаем 1 на клавиатуре. Автомобиль исправно запускается, всё работает.

Для отключение автозапуска достаточно ещё раз набрать единицу — всё очень удобно. Кроме того, при использовании GSM-модуля Вы будете получать мгновенные оповещения об изменении состояния автомобиля на телефон.

Спасибо за просмотр!

Более полную версию смотрите здесь:

Источник

Автозапуск своими руками

Валялась сигналка, sheriff zx750, решил поставить, мне наплели что она с автозапуском, я загорелся этой идеей, а оказалось у меня не та модификация была.и моя без автозапуска, есть лишь два канала на открытие багажника и турботаймер…я использовал канал багажника, т.к. для запуска нужно нажать и удержать одну кнопку- что удобно, а через канал турботаймера нажать две кнопки дважды, кнопки на пульте маленькие и утопленые и это крйне не удобно.Ближе к делу, порывшись в интернете нашел схемку:

как в дальнейшем оказалось, почему то у меня так эта схема не работала, не много-не мало, вечерок один почесав репу получилось у меня так:

Ну и понеслось…:
Первым делом смотал все релюшки вместе:

Скрутил на месте всё по схеме с интернета( на фото уже подредактировал, как надо) а нет, не всё отредактировал, на 4 реле справа нужно контакты перемкнуть как на схеме:

подключив все это так получилось что стартер крутит без остановки, пришлось ставить реле блокировки, с этим проблем не произошло.:

Дальше переходим к нашему датчику нейтралки( для механики крайне полезная штука)

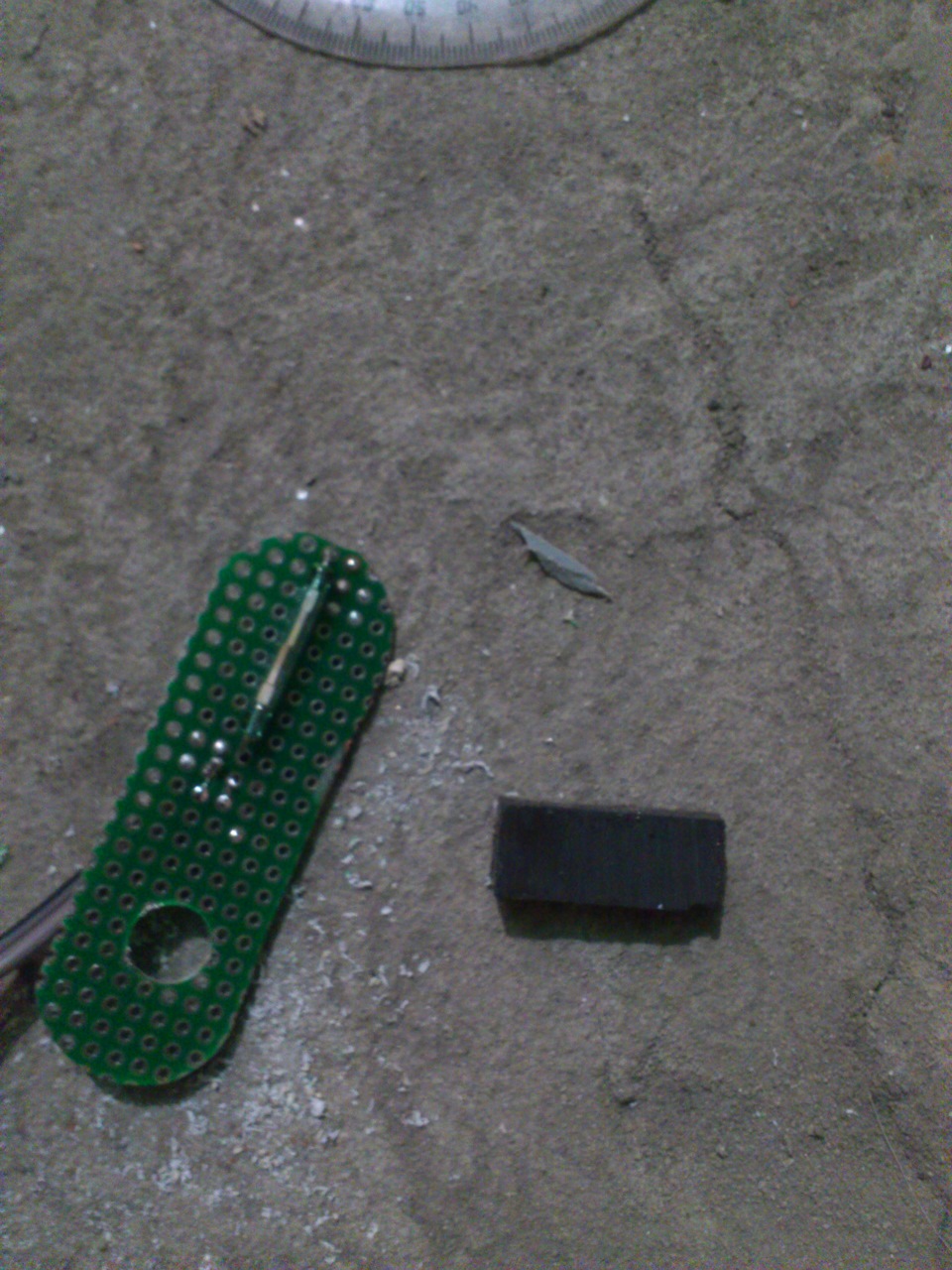

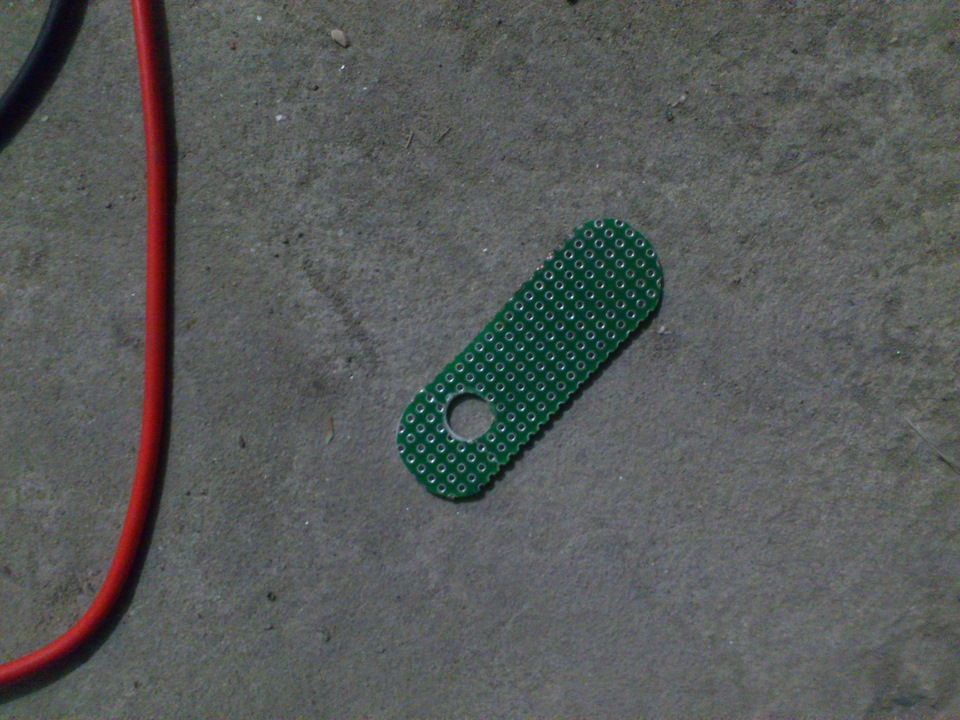

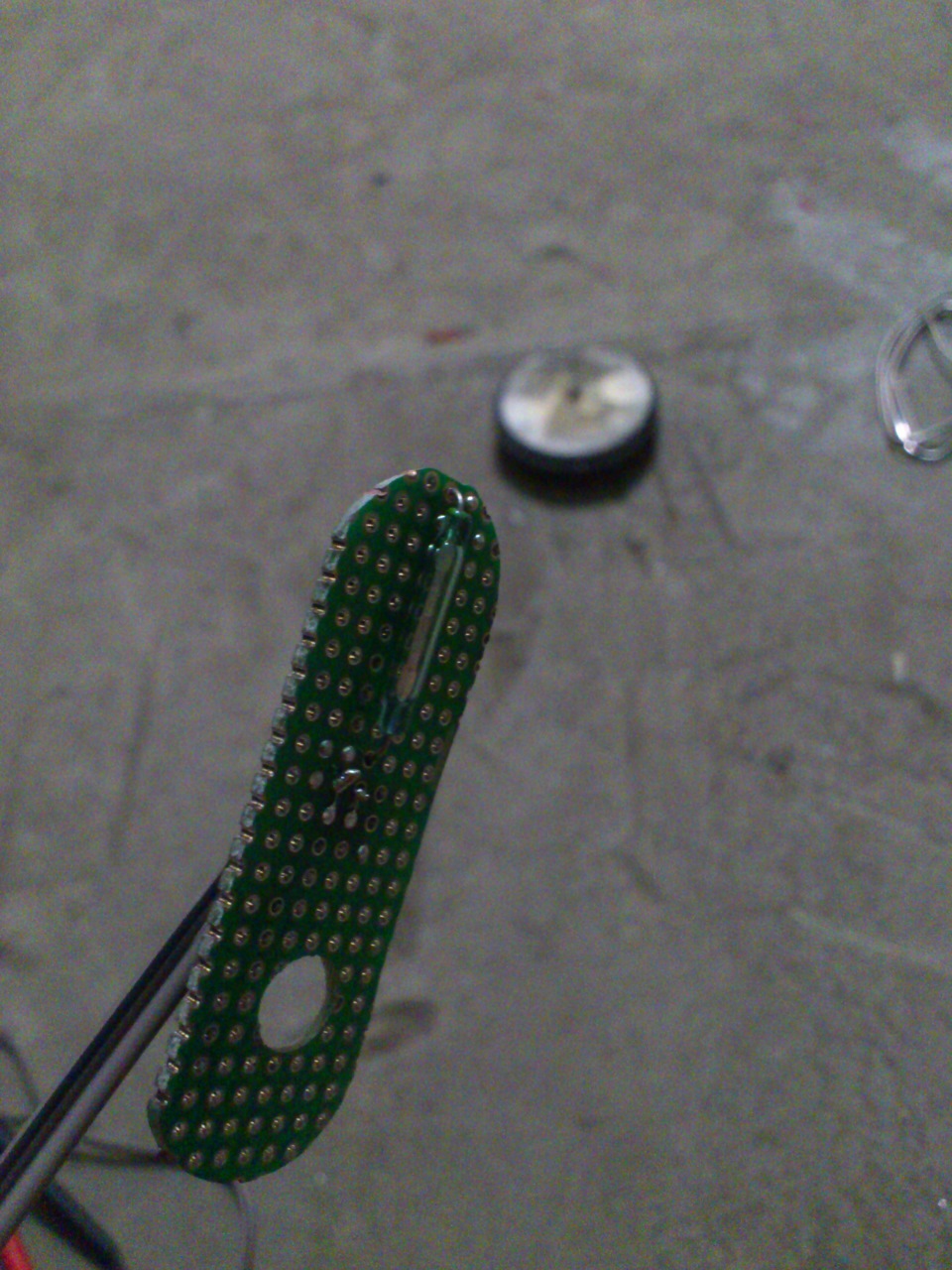

Для основания взял плату для электросхем, вырезал прямоугольник размером 6х2 см, сделал отверстие 8мм, как можно выше припаял геркон и два проводка к нему( использовал акустические провода), нашел магнитик, точнее вытащил со старого шкафа, он оказался большим, отломил от него кусочек и поставил обратно шкаф:D

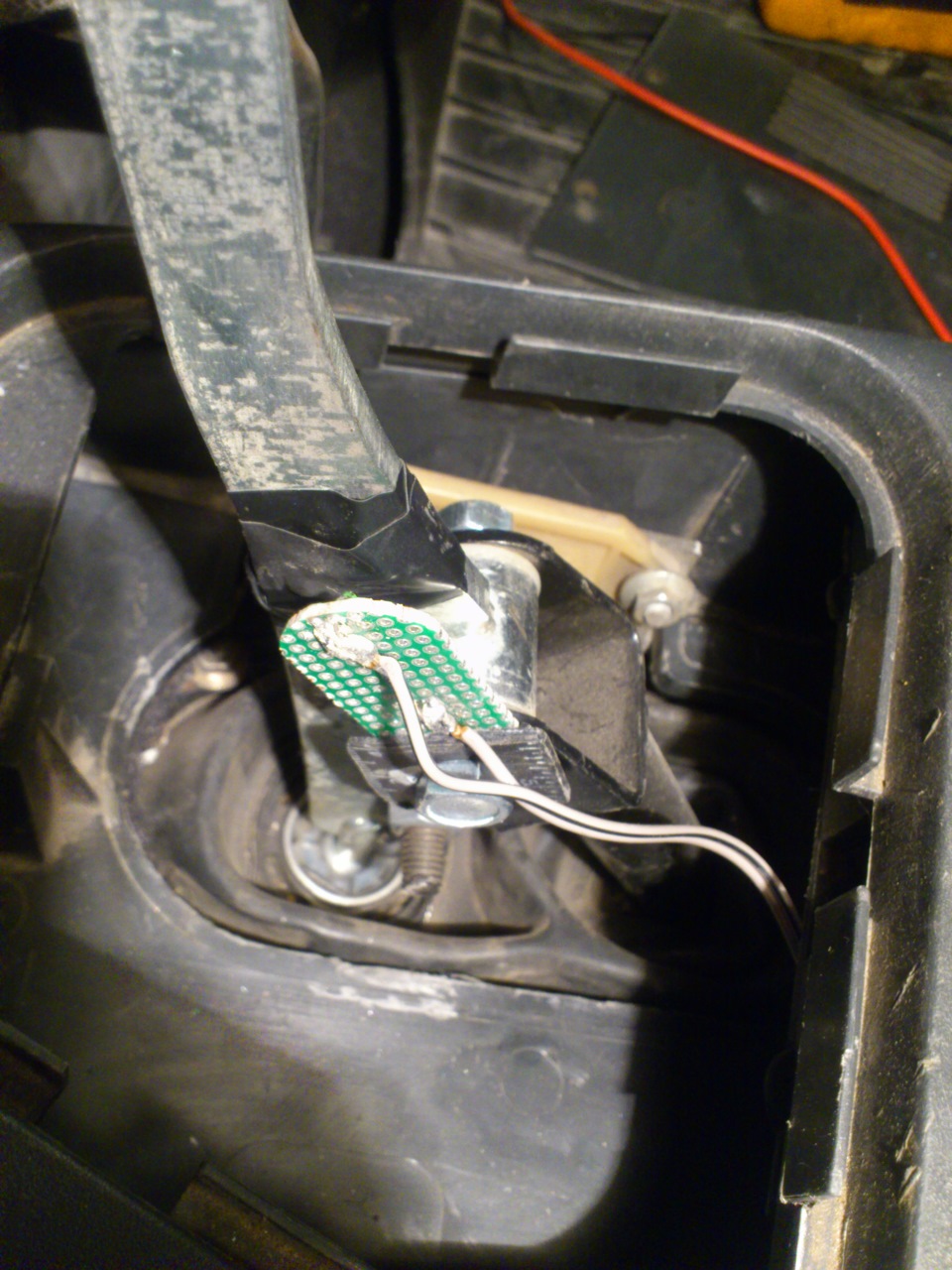

Магнитик после настройки обрисовал фломастером, и посадил на герметик, после того как высох герметик обмотал изолентой для надежности

Проводами от геркона разорвал питание на стартер

Теперь если машина на скорости, то включится только зажигание…

Ну вот и видео работы геркона(если пищит тестер, то контакт замкнут и машина заведётся, если молчит то не заведётся):

Единственным минусом может быть то что при автозапуске бензонасос и стартер срабатывают одновремено, и машина заводится на 1-2 секунды дольше, это можно решить с помощью реле времени, стоит оно 200-250р, выглядит как обычное 4-х контактное.
Еще бы посоветовал бы поставить реле стартера, чтоб снять нагрузку с проводов.

На этом всё) Вопросы, пожелания выслушаю в комментариях)

Источник

Как сделать автозапуск своими руками? Модуль и схема автозапуска своими руками

Что учитывать при проектировании автозапуска?

Такую систему можно сделать в том случае, если имеются данные о времени, в течение которого происходит запуск двигателя. Нужно отметить, что промежуток может быть любым, зависит он от того, какое состояние у поршневой группы, системы зажигания и топливоподачи. Эталонное значение времени — порядка 0,7 секунды с момента начала прокрутки коленчатого вала до окончательного запуска.

Именно эти данные стоит учитывать при проектировании системы автозапуска. Если время в рамках допустимых значений, то можно применять автомобильные сигнализации. Но если же оно больше, вам потребуется извернуться, придумать конструкцию, способную обеспечить гарантированный запуск. Как вариант – применение сотового телефона. Но можно и подключить реле с задержкой. Главное – это замыкание его контактов на тот промежуток времени, который необходим вам.

Достоинства и недостатки дистанционного включения двигателя

Достаточно внимательный читатель ознакомился со всеми преимуществами использования системы автозапуска. Все они весьма подробно изложены в предыдущих разделах настоящей публикации.

Недостатки дистанционного запуска силового агрегата требуют отдельного рассмотрения:

Следует отметить, что дистанционное включение силового агрегата может совмещаться с сигнализационной системой автомобиля, а также применяться при её отсутствии. Функциональные способности устройства от этого фактора не зависят.

Использование автомобильной сигнализации

Если вам необходимо проводить запуск установки, находящейся в непосредственной близости от вас, то вполне разумно применять самую простую автосигнализацию. У нее имеются два канала: первый используется для снятия и постановки на охрану, второй – для дополнительных функций, таких как автозапуск или открывание багажника. Это часто используемые функции, необходимые для нормальной работы. Но можно сделать и автозапуск с телефона своими руками, это позволяет увеличить время прокрутки коленвала.

Но минус в том, что импульс, вырабатываемый на контактах второго канала, имеет малый промежуток времени. Обычно это 0,7 секунды, но некоторые модели автосигнализаций позволяют проводить программирование и выбирать один из нескольких вариантов. Максимальное значение времени замыкания контактов может составлять 3 секунды.

Автозапуск с брелка

Данные охранные системы позволяют с помощью пульта, идущего в комплекте:

Ниже приводим самые популярные модели, которые прекрасно подходят для реализации автозапуска с брелка:

Цена с установкой: 14700 руб.

Автомобильная охранная система StarLine A93 2CAN+2LIN оснащена функцией автозапуска, ударопрочным ЖК-брелоком с дальностью до 2000 м., датчиком удара и наклона, режимом Super Slave, возможностью опционально подключить GSM/GPS-интерфейсом и многими другими функциями.

Pandora DX-91

Цена с установкой: 23000 руб.

Новинка, имеющая богатую комплектацию: радиореле блокировки двигателя с датчиком движения, силовой модуль запуска, стильный и эргономичный брелок Pandora D-020 с большим информативным OLED-дисплеем, Bluetooth-радиометка для идентификации владельца и компактная сирена Pandora PS-330.

Базовый блок выполнен на передовых электронных компонентах с низким энергопотреблением, имеет встроенный 2CAN/LIN интерфейс с поддержкой бесключевого запуска двигателя по технологии IMMO-KEY. Полноценное управление возможно с помощью смартфона через специальное фирменное приложение без взимания абонентской платы.

Цена с установкой: 13600 руб.

Доступная сигнализация с полностью цифровым интерфейсом и усовершенствованными алгоритмами работы.

2CAN+LIN интерфейс с поддержкой бесключевого запуска двигателя, программируемые сценарии дистанционного запуска двигателя, функция «турботаймер».

Управление сигнализацией осуществляется с брелока D-079, работающего на частоте 868 MHz и надежно защищенного от электронного взлома.

В комплекте идет реле автозапуска RMD-5M и датчик температуры двигателя.

*Все цены включают в себя стоимость установки, но окончательная стоимость реализации автозапуска может отличаться. Узнать точную стоимость автозапуска на свой автомобиль можно по телефону или онлайн-чате

Правильное подключение сигнализации

Но не каждая модель автомобильной сигнализации позволяет подключать выводы второго канала к мощному потребителю, такому как обмотка втягивающего стартера. Поэтому требуется применять дополнительные устройства – реле с нормально разомкнутыми контактами. Его нужно подключать правильно, также требуется, чтобы вся система зажигания начала функционировать. Поэтому имеется необходимость в использовании дополнительных реле, контакты которых будут замыкаться при подаче сигнала на автозапуск двигателя, своими руками собранный.

Обмотки реле подключаются к плюсовому выводу аккумуляторной батареи. Управление производится по минусу, так будет намного безопаснее. Провода, идущие от второго канала сигнализации, подключаются следующим образом: первый — к массе, второй – к выводам всех используемых реле. Контакты этих приборов соединяются параллельно выводам замка зажигания. Именно в этом месте удобнее всего производить подключение всей системы.

Особенности автозапуска без сигнализации

Устройство дистанционного включения двигателя машины без сигнализации представлено обособленным модулем, предназначенным для удалённого запуска автомобиля при отсутствии водителя или при его нахождении на определённом расстоянии от транспортного средства.

Оно отличается весьма удобным и понятным дизайном исполнения, чрезвычайной доступностью эксплуатации вкупе с достаточно высокой надёжностью и вполне приемлемой функциональностью.

Основой для установки подобной системы является один из существующих видов автомобильной сигнализации, при отсутствии использования его оборудования. Рассматриваемая разновидность дистанционного включения силового агрегата способна реализовать следующие функции:

Необходимо отметить, что использование в качестве управляющего пульта мобильного телефона имеет расширенные функции.

К перечисленным выше опциям добавляется возможность автоматического запуска силового агрегата по сигналу будильника или по команде, подаваемой специальным звонком или СМС.

Программирование

В тех случаях, когда имеется необходимость увеличить время прокрутки коленчатого вала двигателя, нужно проводить перепрограммирование центрального блока сигнализации. По умолчанию на большинстве моделей установлено время, равное 0,7 секунды. Но возможность программного увеличения присутствует не у всех. Чтобы сделать эту процедуру, вам нужно обратиться к инструкции по установке. В ней имеется описание всех функций, а также того, как войти в режим программирования.

Кроме того, вам для изменения настроек сигнализации необходимо подключить кнопку Valet и светодиодный индикатор. Также не помешает наличие динамика вместо колокола, чтобы все настройки можно было контролировать. На автомобилях вся процедура заключается в попеременном включении и выключении зажигания. Это действие нужно чередовать с нажатиями на кнопку Valet. По количеству миганий светодиодного индикатора определяете, в настройках какой функции вы находитесь. Вот так несложно делается автозапуск автомобиля своими руками. Схема подключения сигнализации всегда приводится производителем.

Автозапуск бензинового двигателя

Вашему вниманию предлагается несложная в повторении система автономного запуска автомобильного двигателя.

Система автозапуска выполнена в виде автономного модуля и работает совместно с используемой сигнализацией и электрикой автомобиля. Брелок штатной сигнализации, кроме кнопок управления замками дверей, должн иметь свободную (неиспользуемую) кнопку. В моем случае — это отпирание багажника.

В активированном состоянии имеется два режима работы: 1. Дистанционный запуск двигателя от брелока штатной системы сигнализации. 2. Автоматический запуск двигателя по циклу: 1час 18 минут остановлен (ожидание), 11 минут работа (прогрев). В этом режиме, в любой момент можно запустить двигатель дистанционно — от брелока. Прим: все временные константы зашиты в микроконтроллер, корректировки пользователем не предусмотрены. Для их изменения нужна перепрошивка МК

КОНСТРУКЦИЯ И ДЕТАЛИ: В авторском варианте все эл. компоненты «бытовые». Наверно, целесообразнее, использовать специализированные эл. компоненты для автомобильной промышленности. Особое внимание следует уделить надежности электромагнитных реле.

Конструктивно модуль выполнен на печатной плате, упакован в коробку подходящего размера. В автомобиле, расположен вблизи колодки замка зажигания.

Назначение разъемов: J1 — питание устройства — взято с блока сигнализации J2 — винтовой клеммник — выходы управления зажиганием и стартером. У проводов «зажигание» «+» и » стартер» на небольшом расстоянии от колодки, зачищена изоляция (без рарыва проводов) и припаяны провода (2.5 мм2) идущие на клеммник J2. Контакт 1 — зажигание (IGN) — у меня в авто их два, поэтому при прогреве не работают отопитель, магнитола, дворники. Контакт 2 — силовой «плюс» (BAT) Контакт 3 — стартер (ST) J3 — разъем для подключения светодиодов и кнопки. (можно использовать двухцветный светодиод) неиспользуемый контакт 3 — ключ разьема J4 — разъем входов. Контакт 1 (на схеме «брелок») подключается к выводу «отпирание багажника» блока сигнализации (активный уровень — низкий). Контакт 2 (на схеме «бензонасос») необходимо подключить к проводу питания бензонасоса Контакт 3 (на схеме «ручник») подключается к выключателю стояночного тормоза (активный уровень низкий) Контакт 5 (на схеме «активатор») подключается к активатору замков дверей, к проводу на котором присутствует «+» при отпирании Контакт 4 не используется — служит в роли ключа для разъема J5 — винтовой клеммник. Используется только контакт 2. Присоеденить к сирене штатной сигнализации. Другой вывод сирены на «массе».

Оптопары — служат для гальванической развязки цепей автомобиля и модуля. (просьба не обращать внимание на неправильно нарисованное на схеме включение оптопар т.к. мною были использованы оптроны SFH6112 для которых в протеусе не нашел подходящих корпусов)

Кварцевый резонатор X2 — 32768 Гц

Требования к автомобилю:

«НЕЙТРАЛЬ» Для активации системы автозапуска, МК должен убедиться, что двигатель заведен (бензонасос работает), автомобиль неподвижен (ручник), нажата кнопка на 5 сек — кнопка введена в схему специальо. Её нажатие означает ОСОЗНАННОЕ водителем, включение автозапуска (5 сек — своеобразная защита от случайного нажатия). В неактивном состоянии системы автозапуска МК находится в «спящем» режиме. Нажатая кнопка пробуждает микроконтроллер, который опрашивает состояние бензонасоса и ручного тормоза. Если не соблюдено хоть одно, из перечисленных условий, МК не активирует систему, и переходит в «спящий» режим. При активации автозапуска, система на 30 секунд подхватывает контакты замка зажигания для выхода водителя из машины. Через 30 секунд двигатель остановится, система активирована. Отсутствие водителя в заведенном автомобиле означает «нейтральное» положение рычага переключения передач.

ИНСТРУКЦИЯ

1. Запустить двигатель

2. Поставить авто на ручной тормоз

3. Нажать и удерживать КНОПКУ в течение 5 секунд 3а. Горит желтый светодиод — система активирована — запуск двигателя будет осуществляться дистанционно от брелока 3б. Повторное нажатие на КНОПКУ (с небольшим удержанием) — включится желтый и белый светодиод. Система активирована — запуск двигателя осуществляется циклично по времени или от брелока. 3г. Повторные нажатия на КНОПКУ будут переключать функции автозапуска: брелок — время

4. Выключить зажигание (двигатель продолжит работать), выйти из машины… Через 30 сек, система заглушит двигатель. 4а. В зависимости от выбранного режима — мигает желтый (раз в 8 сек) — система активирована Автозапуск от брелока 4б. Мигатет белый (раз в 8 сек) — система активирована — автозапуск по времени и от брелока

5. Запуск от брелока: (мигает желтый светодиод) Система обеспечивает защиту от случайных нажатий, поэтому, для запуска двигателя дистанционно, необходимо соблюсти ряд условий: Во первых — находиться в радиусе действия брелока (желательно визуально наблюдать за автомобилем) Во-вторых — в течение 4 секунд, нужно нажать 3 раза на кнопку брелока, нужна небольшая тренировка (каждое принятое нажатие кнопки брелока, кратковременно, сопровождается звуковым сигналом — штатной сиреной). Если система правильно восприняла 3 сигнала от брелока, то будет осуществлен запуск (см п.7) двигателя (на 11 минут). Если система не правильно восприняла сигналы от брелока, через 4 сек система вернется в выбранный режим. Можно повторить запуск (п.5)

6. Запуск в функции времени + брелок (мигает белый светодиод) Запуск двигателя осуществляется автоматически: 1ч 18мин двигатель заглушен, 11 минут двигатель работает. Этот цикл продолжается до бесконечности или до деактивации системы. Микроконтроллер так же отслеживает работу бензонасоса. Это необходимо на тот случай, если во время прогрева, вдруг, закончился бензин или другая причина остановки двигателя (ЭБУ отключит бензонасос), тогда система деактивируется автоматически. В любой момент времени можно запустить двигатель от брелока (см п.5)

7. Пояснения к запуску двигателя: по достижении заданного события (время или брелок) 7а. Включается зажигание 7б. 5 секунд пауза (во многих авто при включении зажигания на несколько секунд включается бензонасос) 7в. Включается стартер. Работа стартера 5 секунд, НО… Система отслеживает бортовое напряжение и при запуске двигателя (резко возрастает напряжение — начало работы генератора), тут же отключится стартер. 7г. Система осуществляет запуск двигателя 3 раза (при неудачных запусках) — если двигатель не завелся, система деактивируется. Повторные запуски с интервалом 17 секунд, по алгоритму 7а,7б,7в.

8. Режим прогрева: 8а. Независимо от того, какой режим автозапуска использован (брелок, время) двигатель будет заведен на 11 мин 8б. При запущенном двигателе, система контролирует работу бензонасоса (каждые 4 секунды), и при нештатном останове (закончился бензин и др… ЭБУ отключит бензонасос) МК деактивирует систему автозапуска. 8в. В этом режиме горит «желтый» и мигает (раз в 4 секунды) «белый» светодиоды

9. В режиме ожидания запуска (1ч 18мин) система так же контролирует работу бензонасоса — это необходимо, если по какой-то причине, автомобиль заведен от ключа зажигания. Максимум, через 8 секунд система деактивируется. Для снижения энергопотребления МК так же находится в «спящем» режиме (таймер1 тактируется от 32768Гц кварцевого генератора), пробуждаясь каждые 8 секунд чтобы инкрементировать внутренние счетчики, опросить состояние бензонасоса, моргнуть светодиодом.

10. Отключение системы производится путем снятия с охраны (открывания дверей) от используемой системы сигнализации. При этом происходит сброс микроконтроллера. Система автозапуска деактивирована (светодиоды не горят, не мигают) Микроконтроллер в «спящем» режиме, и готов к активации (начиная с п.1).

В заключение, отмечу, система тестировалась (и тестируется) в течение полугода, на уже не новом автомобиле. Сбоев за это время не замечал, но, вносил нужные изменения в прошивку. Некоторые нарекания есть к дальности связи брелок-автомобиль. (в моей сигнализации уверенная связь метров 50). Буду благодарен за идеи по увеличению радиуса действия. Еще, хотелось бы отметить,что повторяя данную конструкцию, радиолюбитель берет на себя ответственность за возможный материальный ущерб.

Программа для микроконтроллера написана на ассемблере. Исходный текст выложу, если кому-то потребуется.

Несколько фотографий готового устройства (на фото виден кварц 4МГц — его уже нет, использован внутренний генератор МК)

В прикрепленных файлах прошивка, проект в Proteus 8.1, печатные платы в формате PDF

Список радиоэлементов

Прикрепленные файлы:

Использование телефона – возможно ли это?

Но что же делать, если время запуска двигателя очень большое? Необходимо использовать реле времени. Но такое не всегда получается воплотить, поэтому вполне разумно применить сотовую сеть. Кроме того, это актуально для систем, которые располагаются на значительном удалении. Даже если вы находитесь в другом регионе, есть возможность завести генератор, например, в теплице, чтобы провести обогрев. Но нужно придерживаться некоторых требований, о которых будет рассказано ниже. Им должен соответствовать автозапуск. Своими руками все сделать несложно. Вам также потребуется изменить конструкцию телефона, используемого в качестве инструмента для автозапуска.

Модуль автозапуска двигателя без сигнализации

Автозапуск является одной из полезнейших функций автомобиля в зимний период. Ведь зимой, садиться в теплую прогретую машина намного приятнее, чем мерзнуть в холодной машине и ждать того момента, когда наконец-то можно включить отопитель салона.

Такой функцией снабжаются многие противоугонные системы, однако, модуль автозапуска двигателя без сигнализации тоже возможен. В этой статье мы расскажем вам о принципе действия автозапуска, схеме его работы, возможных конфликтах с противоугонной системой и раскроем его недостатки.

Принцип действия системы автозапуска

Данная система заменяет водителя и позволяет произвести запуск мотора с определенной дистанции без поворота ключа в замке зажигания. При подачи специального сигнала с пульта или мобильного телефона, система начинает проверку, нет ли каких-либо препятствий или запретов на пуск двигателя (например, рычаг КПП, установленный не в нейтральном положении) и посылает сигнал на контроллер.

Данный сигнал может передаваться не только с различных внешних устройств, но и с внутренних органов управления. Таковым может являться специальный таймер, который производит запуск двигателя в определенное время дня. К примеру, утром, если вы забыли включить мотор, то система сделает это за вас.

Схема работы модуля автозапуска

Основным элементом системы является блок управления. Он принимает сигналы с внешних или внутренних источников и подает соответствующие команды на исполнительные устройства. Естественно, блок управления подключен к бортовой сети и имеет возможность подключать питание на систему зажигания автомобиля.

Кроме того, у модуля автозапуска может существовать и датчик скорости. Это устройство позволяет оценить скорость движения автомобиля и только после этого произвести запуск двигателя. Если скорость равна нулю, то автомобиль уже в любом случае заведется.

Проблемы работы автозапуска с иммобилайзером автомобиля

Какие могут быть конфликты с сигнализацией произойти в случае, когда под рулевой колонкой установлен иммобилайзер? Дело в том, что при повороте ключа, первым делом система хочет убедиться в том, что в автомобиле находится «хозяин». Для этого она сканирует ключ в замке зажигания или специальный код, расположенный на брелоке ключа и только после этого система разрешает запуск двигателя. Если ключ соответствует ключу водителя, значит, соответствие совпало, двигатель готов к запуску. Как произвести сканирование ключа, когда он не вставлен в замок зажигания? Ведь автозапуск позволяет запускать мотор на расстоянии без участия водителя.

Бывают случаи, когда системы реагируют друг на друга и отказываются в запуске мотора. Чтобы этого не произошло, необходимо собрать специальные схемы, которые подключают цепь иммобилайзера и блока управления по отдельности. Таким образом, достигается отдельная работа двух.

Недостатки автозапуска

Вот так устроен модуль автозапуска без сигнализации. Как вы заметили, его принцип работы не такой уж и сложный и требует к себе небольшого знания электротехнической части автомобиля, а ставить его вместе с сигнализацией или нет – выбор остается за вами.

Требования к системе

Самое главное – это ограничить круг лиц, которые могут позвонить на телефон, применяемый в системе автозапуска. Вам нужно запретить прием сообщений и звонков от всех абонентов, кроме одного – того номера, который вы планируете использовать для управления. Даже вариант «не говорить никому номер» не поможет, так как он мог использоваться кем-то ранее. А вам не нужно, чтобы двигатель автомобиля или генератора запускался по ложным командам.

GSM-автозапуск своими руками сделать не очень сложно. Труднее окажется обезопасить номер мобильного, применяемого в системе, от посторонних звонков. Но сделать это можно, обратившись к сотовому оператору. Стоит отметить, что схема может отличаться в зависимости от того, автомобилем или генератором какой модели вы планируете управлять. Все зависит от сложности системы зажигания.

Самодельные системы автозапуска

В последнее время популярна тема самостоятельного сбора систем автозапуска, и в первую очередь благодаря доступности Arduino-подобных модулей и плат расширения к ним, в том числе релейных блоков (имитируют работу замка зажигания) и GSM-модулей для управления через СМС.

Однако такие самоделки – это в первую очередь удел квалифицированных радиолюбителей, и слепо повторять конструкции из Интернета не стоит. В первую очередь потому, что безопасность таких систем, в отличие от заводских модулей автозапуска, не тестируется создателями: вероятность увидеть свою машину, таранящую соседей по утру, перевешивает удовольствие от создания своими руками полезного приспособления.

Как подключить схему?

Чтобы сделать автозапуск с телефона своими руками, нужно учитывать множество факторов. И не стоит пренебрегать блокировкой всех номеров, кроме одного. Но сигнал для начала процесса прокрутки стартера лучше всего взять с динамика, который воспроизводит мелодию при поступлении вызова. Когда вы звоните на этот телефон, на контактах, соединяемых с динамиком, появляется напряжение. Теперь его нужно направить в нужное русло – в систему управления.

Если уровень сигнала мал (а это так и есть), нужно применить простую схему усилителя на полевом транзисторе. При желании можно даже установить усилительный драйвер – сборку Дарлингтона. Это небольшая микросхема, которая позволит увеличить мощность сигнала в несколько раз. Но ей требуется дополнительное питание, как и телефону. Вам же нужно, чтобы батарея работала максимально долго, по этой причине требуется подключать питание от бортовой сети автомобиля.

Как установить автозапуск, активация автозапуска

В установке автозапуска на вашего железного друга нет ничего сложного, поэтому владелец может поставить систему своими руками и не прибегать к посторонней помощи.

Насколько вам теперь стало понятно, этот процесс займёт весь ваш свободный вечер, но ничего страшного и сложного не предвидится.

Меры предосторожности

Для обеспечения безопасности вам следует взять в привычку не оставлять автомобиль на скорости. В противном случае автозапуск, своими руками собранный, заведет двигатель, машина начнет движение, так как включена передача. Лучше иметь хороший ручной тормоз, но зимой не рекомендуется его использовать. Кроме того, учтите, что нужно обязательно проводить блокировку всех входящих звонков. Эта мера была подробно рассмотрена выше. Все электрические сети обязательно следует защищать плавкими предохранителями.

Все цепи питания обмоток электромагнитных реле нужно подключать к аккумуляторной батарее только через плавкие вставки. Это позволит избежать пожара в тех случаях, если произойдет короткое замыкание. Правда, при условии использования автомобильной сигнализации все устройства для защиты идут в комплекте установки. Также стоит заметить, что автозапуск двигателя своими руками при помощи сигнализации с обратной связью – это самый верный и надежный вариант. Да и по стоимости окажется не слишком дорогим.

Дистанционный запуск двигателя

К непомерной радости отечественных владельцев личного транспорта прогрессивные технологии добрались до автомобильного рынка. Фантазии талантливых инженеров постепенно реализуются, воплощаясь в инновационных решениях.

Для требовательных людей, привыкших к постоянному комфорту, предназначается специальное изобретение, позволяющее запускать двигатель при отсутствии водителя в салоне. Оно позволяет включать зажигание заблаговременно, давая возможность прогреть автомобиль зимой или охладить помещение в летнюю жару.

Владельцу транспортного средства остаётся только сесть за руль в салоне с оптимально приятной температурой и незамедлительно начинать движение.

Выводы

Систем управления автозапуском предусмотрено немало, но выбрать ту, которая окажется идеальной, достаточно сложно. Попробуйте проанализировать затраты на различные конструкции. Модуль автозапуска двигателя своими руками может содержать в своей основе либо сигнализацию, либо сотовый телефон. Последний вариант оказывается наиболее подходящим. Особенно если у вас имеется ненужный телефон, который способен принимать звонки.

Из затрат – только покупка реле, проводов и сим-карты. Но с сигнализацией хлопот окажется намного меньше, так как она используется в этом случае по своему прямому назначению. Единственное, что потребуется сделать, – это перепрограммировать. И то не всегда это нужно, так как обычно времени замыкания контактов второго канала хватает для воспламенения топливовоздушной смеси в камерах сгорания. И двигатель заводится менее чем за одну секунду. В некоторых случаях время увеличивается до трех. Проще сделать автозапуск генератора своими руками, но придется внимательно изучить схему подключения, дабы не допустить ошибок при монтаже.

Поговорим об автозапуске

Работает автозапуск довольно просто: система получает соответствующий сигнал, он может поступать либо от брелка, находящегося у водителя, либо же от установленного таймера, после этого происходит отключение штатных охранных блокировок и запуск стартера. Если все сработало, и движок успешно запустился, то водитель будет немедленно оповещен об этом либо включением поворотника, либо же миганием соответствующего индикатора, находящегося на брелке.

Трудно не оценить по достоинству данную систему, ведь она, пусть не так уж и значительно, облегчает жизнь водителей, так как, установив автозапуск дизельного двигателя или же бензинового, можно забыть о тех долгих минутах, когда сидишь в холоде и прогреваешь машину. В этом случае вы садитесь уже в полностью подготовленный автомобиль, остается только повернуть ключ и начать движение.

Таким образом, к плюсам дистанционного запуска мотора можно отнести следующее:

Однако есть и свои недостатки, среди них:
