Внимание! Опорная чашка! Не делайте как я!

Друзья! В предыдущей теме я доработал опорную чашку всего за 58 рублей, вместо новой Опорная чашка переднего амортизатора в рабочее состояние за 58 рублей..
Все было хорошо, я ездил и радовался тишине. Но тут настал дикий скрип! Я был удивлен очередной проблеме! Вроде все хорошо сделал. При каждом повороте руля издавался жуткий скрип с правой стороны. Открыв капот, визуально все было хорошо. Но покрутив руль понял, что скрипит именно резинка которую я добавил в опорную чашку. Ну думаю прысну я туда WD. Ни в коем случаи никогда так не делайте! Она только смазала пространство между резинками и стало ещё громче скрипеть. В этот же вечер загнал в гараж на разборку данного узла.
Не буду тянуть ответ. Проблема была именно в опорной чашке из-за резинки которую я вставил неправильно.
Теперь я вам подробно объясню на фотографиях и проблему устранения дефекта.

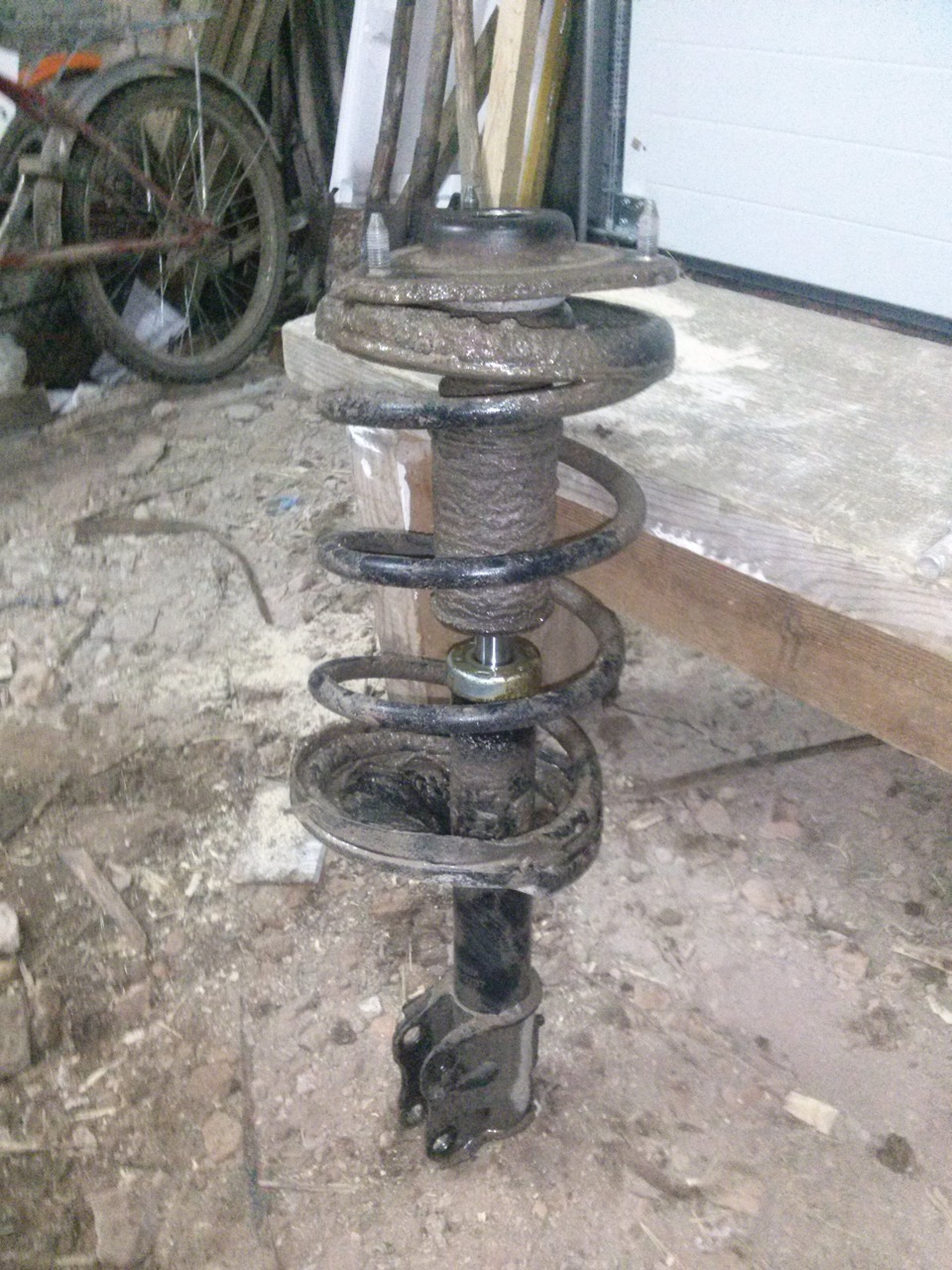

Как обычно снимаем стойку. Процесс всем известен.

Обратите внимание на внутрь опорной чашки. Она расположена к нам верхушкой. Там лежат 2-е резинки. То что сверху тонкая, это добавленная втулка. То что с снизу, это родная в опорной чашке.

Нам необходимо новую резинку положить вниз. Почему? Отвечаю: На родной резинке, которая шла вместе с опорной чашкой, имеются прорези. В связи давление стойки и поворот руля, создается трение. Т.к. я положил плоскую резинку на верх, получился скрип об метал опорной чашке. Надеюсь вы меня поняли.
На этот раз я решил отрезать резинку не 5мм а 1 см. потому что, резинка 5 мм просела под давлением. Что бы ещё раз потом не разбирать, решить сделать толще!

Источник

Опоры амортизаторов — важнейший элемент современной подвески

Особенностью наиболее распространенной сегодня подвески типа Макферсон является наличие вертикальной стойки амортизатора, которая не только сглаживает движения колеса (благодаря пружине и амортизатору), но и соединяет подвеску с кузовом. В случае с передней подвеской стойка также обеспечивает возможность поворота колеса, делая его управляемым. Верхняя точка крепления амортизатора является очень важным элементом: она должна гарантировать надежную фиксацию, при этом еще и обеспечивать возможность вращения всей стойки. Для этого применяется особая деталь, называемая опорой амортизатора.

Конструкция опоры полностью продиктована ее функционалом. Амортизатор своим штоком крепится к опоре при помощи гайки, при этом, поскольку необходимо обеспечить определенную степень свободы, а также демпфирование, используется резиновая подушка. Подушка устанавливается в корпусе опоры, на который также опирается пружина стойки.

Для надежной фиксации пружины корпус выполняется в форме чашки, за что в народе деталь и получила свое характерное название — «чашка стойки». Таким образом, мы получаем чашеобразный корпус с центральной точкой крепления амортизатора, при этом на корпусе обычно устанавливаются шпильки для крепления к кузову автомобиля. Такой может быть задняя «чашка» стойки. Если же речь идет об управляемой оси, то корпус выполняется сдвоенным из двух «чашек», расположенных одна над другой и соединенных опорным подшипником — именно он позволяет опоре вращаться.

Неисправности и их признаки

Если функционалом опоры продиктована специфика ее конструкции, то конструкцией, в свою очередь, обусловлены неисправности. Несложно догадаться, что в этом узле изначально слабыми местами являются детали, обеспечивающие ту или иную подвижность, а именно: резиновая подушка и опорный подшипник. Огромную роль в их износе играет особенность работы подвески.

Грубо говоря, на каждую опору приходится четверть веса автомобиля. Грубо, поскольку в реальной жизни не бывает ни идеальной развесовки, ни равномерного движения. На опору постоянно передаются все удары и движения подвески: по подсчетам специалистов, на 1 км движения авто приходится более 1000 перемещений стойки подвески. И это по ровному асфальту! А теперь вспомним о том, что иногда мы вынуждены преодолевать бордюры, неровности дорог, выбоины и прочее. Постоянные толкающие и тянущие нагрузки вызывают преждевременный износ «чашки», в первую очередь износ и разрушение опорного подшипника, затем износ и разрыв резинового демпфера.

Износ этих деталей приводит к появлению люфтов, паразитных движений в опоре, что внешне проявляется как стуки и скрипы. Также широко известен характерный скрип передних опор при рулении на малой скорости или на месте — это изношенный опорный подшипник потерял свою подвижность. Не менее распространены и косвенные признаки: ухудшение управляемости, неравномерный износ резины. Проблема в том, что абсолютно все эти «симптомы» могут проявлять себя и при износе любого другого элемента подвески! Изношенные наконечники рулевых тяг, разбитые сайлентблоки рычагов, люфтящие шаровые опоры — все это точно также может вызывать скрипы, стуки, ухудшение управляемости. И хуже всего то, что при обнаружении таких признаков многие автолюбители и даже автомеханики склонны винить опору стойки в самую последнюю очередь и зачастую забывают провести ее осмотр.

При каждой процедуре диагностики подвески необходимо проводить визуальный осмотр опоры амортизатора, а также проверять, в норме ли подвижность (для передних опор). Появление трещин в резине, люфт опорного подшипника или же, наоборот, ухудшение его подвижности — однозначный повод для замены узла. Игнорирование проблемы в итоге может привести к печальным последствиям, вплоть до полного разрушения опоры или ее заклинивания — видео с соответствующими неисправностями вы без труда найдете на YouTube.

При ремонте подшипников передних опор (при появлении незначительного шума) опорный подшипник разбирается, смазывается и собирается обратно. Однако опыт показывает, что такая процедура дает лишь кратковременный эффект и через некоторое время подшипник и опору в сборе так или иначе придется менять. Поскольку процедура снятия опоры является достаточно трудоемкой, то проще один раз заменить весь узел.

Также хотим отметить важный момент: при неисправности одной из опор на оси рекомендуется парная замена с обеих сторон. Практика показывает, что в большинстве случаев износ опор стойки на одной оси практически симметричен. Это значит, что если одна из них уже подает признаки неисправности, то вскоре то же самое случится и со второй. Чтобы не тратить лишнее время на повторный визит в автосервис, лучше сразу провести замену пары «чашек» на одной оси.

Столкнувшись с необходимостью замены опоры стойки, стоит обратить внимание на продукцию Febest. Каталог Febest насчитывает 250 артикулов опор амортизатора как для передней, так и для задней подвески типа Макферсон автомобилей европейских, корейских, американских и японских брендов. Об ассортименте для японских авто стоит рассказать отдельно: Febest предлагает опоры стоек практически для всех производившихся в Японии машин с подвеской Макферсон — Toyota, Lexus, Mazda и Honda — начиная с конца 1980-х!

Важное преимущество изделий Febest заключается в том, что при их производстве используются те же технологические решения и материалы, что и при производстве оригинальных комплектующих. К примеру, многие немецкие авто последнего десятилетия комплектуются литыми алюминиевыми опорами стоек. Точно такие же, алюминиевые, опоры для автомобилей BMW и Mercedes-Benz выпускает и Febest.

В ассортименте Febest присутствуют и весьма эксклюзивные (с точки зрения технологии, использованной производителем оригинала) позиции. В качестве примера можно привести гидравлическую опору переднего амортизатора с артикулом TSS-ST195. Именно гидроопору решили применить японские инженеры для Toyota Carina, Corona и Caldina образца середины 90 х годов прошлого века. Найти гидравлический оригинал для этих машин сейчас чрезвычайно трудно, а в каталоге Febest — без проблем.

Своевременная замена опор стоек — это залог бесшумной, комфортной и безопасной езды. Широкий ассортимент, наличие у партнеров и соответствие оригиналу в части примененных технологий делают предложение от Febest оптимальным выбором для эффективного и быстрого ремонта подвески.

Источник

Стакан, подшипник, опора: к чему крепятся амортизаторы и почему там что-то ломается?

Что такое амортизаторы или амортизаторные стойки, знают все. Или хотя бы догадываются, зачем они нужны в общих чертах. И это нормально: про стойки и амортизаторы написано очень много всякого разного, полезного, толкового или хотя бы интересного. Про то, как эти детали крепятся к кузову, говорят мало. Вроде есть там какой-то «опорник», есть какой-то «стакан». А ещё что-то иногда может там хрустеть, трещать, стучать или даже отваливаться. Что именно?

«Задача у нас простая». ​

Начнём всё-таки с амортизаторов. Иногда встречается мнение, что они нужны для того, чтобы машину не трясло, чтобы ехать в ней было мягко и комфортно. Это не совсем так. За мягкость отвечают пружины – упругие элементы (сегодня не будем говорить про рессоры, пневмо- или гидроподвеску, у которых есть свои особенности). Амортизаторы нужны для обратной задачи: гасить те колебания кузова, которые начинаются во время работы пружин. Если амортизатор убрать, кузов будет очень долго раскачиваться на пружинах, колёса будут скакать по неровной дороге, а машина перестанет нормально управляться. Нечто похожее возникает при неисправности амортизаторов, когда они не способны выполнять свои функции.

Чтобы закрепить пружину, большого ума не надо. Достаточно упереть её нижним концом в деталь подвески (рычага или балки), а верхним – в кузов или деталь, прочно соединённую с кузовом. В случае с амортизационной стойкой конструкция получается чуть сложнее (только потому, что в ней объединены амортизатор, пружина, поворотный кулак и рычаг подвески), но пока это не важно.

Важно, что в конструкции стойки есть такой же амортизатор, который тоже надо куда-то крепить. И если в задней подвеске крепление амортизатора довольно примитивное, то в передней оно заметно сложнее. Оно понятно: если сзади амортизатор должен работать только в одной плоскости, то в передней он ещё должен как-то крутиться вокруг своей оси вместе с передним управляемым колесом. Этим и обусловлена разница в креплениях амортизаторов и стоек. Начнём с более сложной конструкции – с крепления передней амортизационной стойки.

Тот самый «опорник»

Если стойка должна вращаться, то в ней должен быть подшипник. И вот как раз такой опорный подшипник и есть тот самый механизм, соединяющий кузов и стойку. По своей сути это обычный подшипник качения с очень прочной обоймой. Эта обойма должна выдерживать все удары, которые может испытать колесо и предать его стойку. Обойма с помощью металлической площадки крепится к стакану кузова. Через центр подшипника проходит шток амортизатора. В общем-то всё: на этом конструкция заканчивается. Я же говорил, что ничего сложного в ней нет, не так ли?

Да, теоретически всё сделано очень просто и надёжно. Но, как и любой другой подшипник, опорный подшипник (или по-братски «опорник») имеет свой ограниченный ресурс.

Конечно, в первую очередь его губят пыль, песок и остальная дорожная грязь, от которых невозможно защититься на сто процентов. Что-то всё равно попадает внутрь, постепенно смазка стареет, а сам подшипник выходит из строя. И это нормально.

Кроме того, на его долговечность влияет исправность самой подвески. Лишние стуки из-за разбитых сайлентблоков, шаровых опор и даже рулевых тяг и их наконечников тоже сокращают жизнь бедного подшипника.

Ну и, наконец, есть просто не очень удачные опорники, которые выходят из строя на некоторых автомобилях (хотя бы на тех же Тигуанах первого поколения или на множестве Фордов или Вольво). Тут поможет только смирение и поиск каких-то нормальных аналогов.

Как понять, что опорный подшипник пора менять? К сожалению, не понять этого невозможно: поломка довольно-таки шумная и своими звуками может вывести из себя даже шаолиньского монаха. В первую очередь появляется хруст при повороте руля. Это уже сам по себе достаточно точный признак «попадалова» на замену опорника. А если сюда добавляется хруст, скрежет или стук при проезде неровностей, то диагноз практически стопроцентно точный. Для собственного успокоения можно провести несложный тест. Открываем капот и находим под ним «стаканы» с опорниками. Это несложно. Теперь смотрим, нет ли на них каких-нибудь защитных колпачков. Если есть, то снимаем. После этого мы сможем увидеть шток амортизатора, который закреплён в опорном подшипнике. Кладём на него руку и раскачиваем машину. Есть люфт – всё, приехали. Люфта в исправном подшипнике не бывает.

Теоретически с хрустом опорника можно немного поездить. Но долго испытывать судьбу не советую. Бывает, что опорник внезапно разваливается, и куда в этот момент потащит руль, неизвестно. А ещё его может здорово закусить, что в повороте может привести к трагедии. Так что затягивать с ремонтом не стоит.

Менять опорники лучше парой. Вообще, в ходовой всё лучше менять с обеих сторон одновременно, и опорный подшипник – не исключение. Правда, если перед смертью подшипника эта сторона автомобиля влетела в большую яму и причинно-следственная связь между ямой и гибелью опорника установлена явно, то можно заменить и с одной стороны.

Кое-что попроще

Крепление амортизаторов задней подвески сделано заметно проще. Этим амортизаторам нет необходимости крутиться вокруг собственной оси, поэтому подшипников там нет. Есть чашка, в которой в резине стоит втулка. В этой втулке закреплён шток амортизатора. Без резины обойтись нельзя: она гасит вибрации, которые амортизатор щедро отдаёт на кузов. Казалось бы, тут ломаться вообще нечему. Но ломается, собака. Подводит, конечно, именно резинка, которая может порваться или отслоиться от втулки. Чем это грозит?

Самое печальное произойдёт, если подушка порвётся полностью. Шток амортизатора оказывается не закреплённым полностью и начинает болтаться в стакане кузова. А это как минимум – знатный грохот. Причём очень своеобразный: будто что-то отвалилось внутри машины и грохочет в кузове. Оно так и есть, потому что свободно мотающийся шток амортизатора начинает лупить прямо по кузову.

Если отслоение только началось, диагностировать поломку по звуку сложнее. Во-первых, стучать в этот момент пока ещё нечему, во-вторых, звук чаще неоднозначный. Будто кто-то тяжко вздыхает в месте крепления опоры. Или будто грустно квакает лягушка. В общем, понять трудно и можно перепутать с помирающим амортизатором. А вот когда опора оторвётся, тут уже всё становится ясно. Но поздно.

Грохот может быть таким сильным, что возникают справедливые опасения: а можно ли так ехать в сервис? Или лучше всё-таки поехать на эвакуаторе? Конечно, на эвакуаторе лучше, но большой необходимости в нём нет. Можно потихоньку доехать и так. Главное – очень медленно и по хорошей дороге. Если от души подпрыгнуть в яме, шток амортизатора провалится в ходе отбоя внутрь кузова и может упереться в него изнутри. И это заметно добавит головной боли. Кроме того, нужно помнить, что одного амортизатора на машине нет (шток-то болтается, так что амортизатор фактически не работает), что заметно сказывается на управляемости. Хотя, конечно, если красться в сервис со скоростью 40 км/ч, то на последнюю можно наплевать. В крайнем случае, если совсем прижало, лучше совсем снять амортизатор (всего-то открутить один болт снизу) и доехать до места ремонта вообще без него. На дороге машина, конечно, будет стоять неважно, но хотя бы грохот не сведёт с ума.

Конечно, как и в случае с опорными подшипниками, опоры задних амортизаторов тоже лучше менять парой.

Что не так?

У опор, что передних, что задних, есть одна особенность: на некоторых автомобилях они могут быть одной частью с амортизатором или стойкой. То есть, оригинальной детали не может быть в принципе. Это не должно расстраивать. Почти всегда можно подобрать аналоги и заменить опору отдельно от амортизатора. Причём иногда доходит до смешного: например, на Мазде 3 и соплатформенном втором Фокусе опоры задних амортизаторов практически одинаковые, но на Фокусе это отдельная деталь, а на Мазде она по заводу идёт в сборе с амортизатором. Зачем – загадка. Впрочем, в продаже полно аналогов.

Так, а что там со «стаканами»? Про них же тоже обещал сказать пару слов. Но говорить особо нечего. Если вашей машине не двадцать лет и она не Mercedes W210, то проблем со «стаканами» вы, скорее всего, не увидите ещё долго. А вот при покупке подержанной машины во время проверки передних опорных подшипников (по тому самому методу, который я описал выше) очень советую обратить внимание на эти самые «стаканы». Если на одном из них выбит VIN, а сам он переварен, будут неприятности похуже, чем с опорами стоек. Но это уже другая история, более дорогая и печальная. Ну её в топку.

Источник

Что такое чашка в автомобиле?

Признаки неисправности опорного подшипника передней стойки

На многих переднеприводных автомобилях в качестве передней независимой подвески используются стойки МакФерсона.

Как и любая подвеска, основное назначение этих стоек – гашение вибраций и колебаний и снижение их передачи на кузов автомобиля.

Важная роль стоек МакФерсона

Но есть у стоек МакФерсона еще одна немаловажная функция – они выполняют еще и роль поворотных кулаков. То есть, стойка с закрепленной на ней ступицей колеса может вращаться вокруг оси, что и позволяет ведущим колесам быть управляемыми.

Естественно, где есть вращение, там и используется подшипник, в случае с таким типом подвески – опорный.

Чтобы разобраться, где опорный подшипник установлен, коротко рассмотрим устройство подвески автомобиля.

Основными ее составными частями являются:

Все эти элементы собраны в единое целое, при этом обеспечивается возможность сжатия-разжатия пружины и перемещения штока амортизатора в корпусе (для чего собственно и нужна подвеска, поскольку в процессе этих движений и осуществляется гашение колебаний).

Чтобы все это обеспечивалось, стойка собрана так: в корпус устанавливается амортизатор и все это устанавливается в пружину.

Для упора пружины снизу используется чашка, закрепленная на корпусе (приварена к нему).

Чтобы пружина была в поджатом состоянии, вверху установлена еще одна чашка, которая упирается в опору.

Ограничителем вылета пружины вступает шток амортизатора, концевик которого проходит через опору и фиксируется гайкой.

Дополнительно опора выступает не только упором для пружины, она еще и обеспечивает верхнее крепление стойки к кузову (снизу она крепится к нему рычагами).

Где установлен опорный подшипник и какую функцию он выполняет?

Выше отмечено, что стойка МакФерсона выступает еще и в качестве поворотного кулака. Снизу проворот вокруг оси обеспечивает шаровая опора, посредством которой рычаги крепятся к стойке.

Если бы верхняя опора стойки не являлась ограничителем для пружины, то проблем с вращением не было бы (шток амортизатора может свободно вращаться).

А вот пружина, находясь в поджатом состоянии, создает достаточно сильное усилие на чашки, и как следствие на опору, которая жестко крепится к кузову.

Поэтому между опорой и верхней чашкой пружины и устанавливается опорный подшипник.

Благодаря такому конструктивному решению при воздействии рулевого механизма, стойка (в сборе) может проворачиваться вокруг оси, при этом опора остается неподвижной.

Вот именно возможность прокручиваться амортизационной стойке и обеспечивает опорный подшипник.

Виды подшипников

Конструктивных исполнений верхней части стойки – два:

А вот самих опорных подшипников, которые применяются в конструкции подвески – несколько:

В целом, особой разницы, какой из типов подшипника используется, — нет, главное, чтобы он выполнял свои функции.

Несмотря на то, что верхняя часть стойки устанавливается внутрь специальной ниши в колесной арке, грязь, песок и пыль проникают к опоре, а эти загрязняющие элементы являются губительными для любого подшипника.

Дополнительно опорный подшипник практически постоянно подвергается резкоменяющимся нагрузкам, в том числе и ударным (из-за работы пружины), что в сочетании с загрязнениями приводит к интенсивному износу составных частей подшипника и выхода его из строя.

Из-за достаточно сложных условий эксплуатации, ресурс такого подшипника ограничен. Многие производители указывают, что замене он подлежит каждые 100 тыс. км.

Но в действительности же, из-за плохого состояния дорог, они требуют замены уже через 50 тыс. км. При этом ресурс этого узла также зависит и от его качества.

Не редкие случаи, когда опорный подшипник приходится менять уже через 10 000 км пробега.

Последствия износа подшипника и признаки повреждения

Поскольку опорный подшипник можно частично отнести к рулевому управлению (без него вращение стойки было бы невозможно), то в первую очередь его неисправность влияет именно на управляемость.

Но здесь следует оговориться, что зависит это от используемого конструктивного решения.

К примеру, в ВАЗ-2110 внутренняя обойма подшипника выступает втулкой, через которую проходит шток амортизатора.

В результате критического износа подшипника, он начинает люфтить и шток получает возможность отклоняться от оси.

Результатом этого является нарушение углов установки колес, а следственно – и ухудшение управляемости авто, а также ускоренный износ шин.

А вот на авто, где подшипник обеспечивает только вращение стойки и с амортизатором он не взаимодействует, нарушение развала-схождения практически не происходит, поскольку шток от осевого смещения удерживает втулка, запрессованная в резиновый демпфер.

Но даже при такой конструкции износ подшипника будет оказывать негативное влияние на управляемость.

Если произошел износ подшипника, то это, естественно, начнет проявляться. При этом признаки неисправности зависят от конструктивного исполнения.

Если взять тот же ВАЗ-2110, то износ подшипника проявиться в виде стуков при проезде ухабов и неровностей на дороге, дополнительно они могут прослушиваться при поворотах. Звуки в опоре дает люфт в опорном элементе их важно не перепутать со стуком в амортизаторе.

В случае же с подшипником, который не взаимодействует с амортизатором, чаще всего его неисправность проявляется в виде скрипов и писков при поворотах.

Способы проверки

Проверить состояние опорного подшипника – несложно, но технология зависит от конструктивных особенностей самой стойки.

Здесь стоит отметить, что такая проверка точно результата не даст, убедиться в неисправности подшипника можно только после снятия его с авто.

Но, все же, выполнив ряд нехитрых действий можно определить состояние верхней опоры.

Если брать модель ВАЗ-2110, то у нее опорный подшипник установлен в саму опору.

Чтобы проверить его состояние следует попросить помощника пораскачивать авто в поперечном направлении (не особо сильно), а сами в это время кладем руку на выступающую часть стойки в подкапотном пространстве.

Если подшипник изношен, то рукой будет чувствоваться люфт. Также у поврежденного элемента такие раскачивания обычно сопровождаются появлением сторонних звуков – скрипов, щелчков.

Если все это обнаружено при проверке — пора провести ревизию опоры.

На таких же моделях как Лада «Приора», Лада «Калина», или к примеру, Nissan X-Trail, подшипник не входит в конструкцию опоры, поэтому методом раскачки его не проверить. Единственным сигналом об износе у них является появление стука при движении.

Но все же есть возможность дополнительно удостовериться в неисправности узла.

Для этого просим помощника повращать руль в разные стороны. Сами при этом прикладываем руку к пружине.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Двигатель заводится и сразу глохнет

Если подшипник сильно изношен, то в нем могут появиться подклинивания, которые хорошо будут отдаваться в пружину в виде вибрации и несильных «отстрелов».

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

В целом, понадобиться:

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы.

Проверка опорных подшипников ВАЗ.

Признаки неисправности и проверка опорного подшипника передней стойки

Когда возникают неисправности в передней подвеске авто, то одна из первых мер, которые должен предпринять его владелец, — проверить опорный подшипник, находящийся между опорой и верхней чашкой пружины. Для этого потребуется взяться рукой за «чашку» стойки (положить руку на опору) и покачать автомобиль. Постоянные резко меняющиеся нагрузки, в том числе и ударные в сочетании с абразивными частицами пыли способствуют износу составных частей подшипника опорной стойки и в конечном итоге полностью выводят его из строя. В результате он начинает люфтить, стучать, скрипеть или пищать, а шток амортизатора отклонятся от своей оси.

Схема работы опорного подшипника

Такие проблемы с его эксплуатацией могут привести к более серьезным последствиям в подвеске машины. Поскольку износ опорного подшипника повлечет нарушение углов установки колес, а следственно, — ухудшение управляемости авто и ускоренный износ шин. Как выполнить проверку, и какому производителю упорных подшипников отдать предпочтение при замене — обо всем этом мы расскажем подробнее.

Рассмотрим такие вопросы:

Признаки неисправности опорного подшипника

Основным признаком поломки, который должен насторожить водителя, является стук в области передних левого или правого лонжеронов. На самом деле источниками стука и скрипа могут быть и другие детали подвески, однако начать проверку нужно именно с “опорника”.

Особенно характерно неприятные звуки проявляются при езде по неровной дороге, по ямам, на резких поворотах, при значительной загруженности машины. То есть, в условиях критической эксплуатации подвески. Кроме этого, водитель наверняка субъективно почувствует снижение управляемости машины. Рулевое управление не так быстро откликается на его действия, появляется некая инерционность. Также машина начинает “рыскать” по дороге.

Многие производители предусматривают ресурс работы опорных подшипников — 100 тыс км, но из-за сложных условий эксплуатации (в частности плохого состояния дорог) они потребуют замены уже после 50 тыс. пробега, а если подвело качество узла, то не редко и через 10 000 км.

Основными причинами неисправности опорных подшипников являются пыль и вода, проникающие вовнутрь, отсутствие там смазки, а также не редко, из-за сильного удара в стойку. Об этих и других причинах вызывающих неисправность опорного подшипника подробнее:

Устройство передней опоры

Как проверить опорный подшипник

Далее рассмотрим вопрос о том, как определить неисправность опорного подшипника своими руками по характерному признаку. Сделать это достаточно просто. Чтобы распознать как стучать опорные подшипники, существует три метода проверки “опорника” в домашних условиях:

Вне зависимости от состояния опорных подшипников рекомендуется выполнять проверку их состояния через каждые 15…20 тысяч километров пробега.

Проверка “опорников” на ВАЗах

Как стучат опорные подшипники

Для продления строка службы данного подшипника очень часто, если это позволяет конструкция, автомастера промывают и меняют смазку. В случае, если деталь частично или полностью вышла из строя, то ремонт опорного подшипника не производят, а делают его замену. В связи с этим возникает логичный вопрос — какие опорные подшипники лучше приобрести и поставить?

Как выбрать опорные подшипники

Итак, на сегодняшний день на рынке автозапчастей можно встретить “опорники” от разных производителей. Лучше всего, конечно же, покупать оригинальные запчасти, которые рекомендованы производителем вашего автомобиля. Однако большинство автовладельцев, в качестве альтернативы, покупают неоригинальные подшипники с целью сэкономить. И тут возникает некое подобие лотереи.

Некоторые производители (в основном, из Китая) выпускают вполне приличную продукцию, которая может если не конкурировать с оригинальными запчастями, то хотя бы приближаться к ним. Но существует опасность купить откровенный брак. Причем вероятность покупки низкокачественного подшипника гораздо выше. Представляем для вас информацию о популярных брендах опорных подшипников, отзывы о которых нам удалось найти в интернете — SNR, SKF, FAG, INA, Koyo.

При покупке фирменной продукции всегда обращайте внимание на наличие брендовой упаковки. Она, по сути, является аналогом паспорта на подшипник, который принято выдавать отечественными производителями.

SNR — под этой маркой выпускаются опорные и другие подшипники на территории Франции (некоторые производственные мощности находятся в Китае). Изделия отличаются высоким качеством и используются разными автопроизводителями на территории Европы (такие как Mercedes, Audi, Volkswagen, Opel и др.) в качестве оригинала.

SKF — интернациональная машиностроительная компания из Швеции, крупнейший в мире производитель подшипников и других деталей для автомобилей. Ее продукция принадлежит к топовому ценовому сегменту, и отличается высоким качеством.

FAG — производитель подшипников и других запасных частей для машиностроения. Продукция отличается надежностью, качеством, и относится к дорогому ценовому сегменту.

Группа INA (INA — Schaeffler KG, Herzogenaurach, Germany) — частная немецкая компания по производству подшипников. Была основана в 1946 году. В 2002 году компания INA приобрела компанию FAG и вышла на второе место в мире по производству подшипников.

Koyo — ведущий японский производитель шариковых и роликовых подшипников качения, манжетных уплотнений, автомобильных механизмов рулевого управления и другого оборудования.

Выбор того или иного производителя должен основываться, в первую очередь, на том, подходит ли подшипник к вашей машине. Кроме этого, старайтесь не покупать дешевые китайские подделки. Лучше один раз приобрести фирменную деталь, которая прослужит вам долгое время, чем переплачивать за дешевку и мучиться с ее заменой.

Заключение

Частичный или полный выход опорного подшипника из строя не является критичной поломкой. Однако все же настоятельно рекомендуем вам проводить их диагностику через каждые 15…20 тысяч километров пробега вне зависимости от наличия признаков его неисправности. Так вы, во-первых, сэкономите на дорогом ремонте других элементов подвески, таких как амортизаторов, покрышек (протекторов), пружин, соединительных и рулевых тяг, наконечников рулевых тяг.

А во-вторых, не дадите снизиться уровню управляемости вашей машиной. Дело в том, что изношенные подшипники плохо влияют на геометрию оси и настройки углов колес. Следовательно, при прямолинейном движении приходится постоянно “подруливать”. Из-за этого износ опоры амортизатора увеличивается приблизительно на 20%.
