Что крепче карбон или углепластик
Как выбрать удилище?
И хотя для каждого вида ловли существуют свои собственные нюансы, мы попробуем дать общие советы, справедливые для абсолютно всех видов удилищ, и расскажем о базовых понятиях. О выборе удилища под конкретный вид ловли вы можете прочитать в других наших статьях, список которых находится здесь :
Материал удилища
От материала удилища зависит очень многое, от цены и веса, до способности вываживания трофея, чувствительности, жесткости подсечки и количества сходов.
На данный момент в качестве популярных материалов наиболее распространены карбон, фибергласс, и их комбинации, называемые композитом. Разберем поподробнее:
В качестве материала для первого удилища для новичка обычно рекомендуют фибергласс или композит, потому что углепластик гораздо дороже, достаточно капризен в уходе, и в неопытных руках довольно хрупок.
Конструкция удочки
Есть 3 основные устоявшиеся конструкции: телескоп, штекер и монобланк. Все они имеют свои плюсы и минусы, и подходят для разных видов ловли:
В выборе конструкции удилища чаще всего руководствуются деньгами: штекер как правило дороже телескопа похожего класса. Размеры тоже имеют некоторое значение, иногда компактность телескопических удилищ может оказаться решающим фактором в выборе.
Строй удилища
Сложная характеристика, описывающая работу удилища. Грубо говоря, это то, насколько сильно сгибается удилище при забросе и вываживании. Для разных видов ловли существует своя собственная, более конкретная классификация, а здесь мы коснемся лишь общих тезисов.
Хотя для каждого из видов ловли существуют свои нюансы, для новичков можно посоветовать простой выбор: для ловли хищной рыбы на спиннинг подойдут быстрые и очень быстрые бланки, а для ловли мирной рыбы в большинстве дисциплин подойдут удилища среднего строя.
Тест удилища
Выбор удилища по виду ловли
В каждом виде ловли есть свои тонкости и нюансы при выборе удилища, и если вы уже определились с тем, какой вам больше нравится, то читайте наши гайды по выбору:
Что крепче карбон или углепластик
Удилища из стекловолокна первыми заменили натуральные материалы. Стеклопластиковые удилища это довольно распространенный вид удилищ, они пользуются спросом благодаря своей невысокой стоимости, неприхотливости в уходе и эксплуатации. Удилища из стекловолокна легко переносят транспортировку и неизбежные в этом случае микроудары о другие удилища или стойки. Удилище из стекловолокна не требует слишком бережного и осторожного обращения, что несомненно является большим плюсом. Фиберглассовые удилища обладают большой гибкостью и выдерживают большие нагрузки, но оплатой за это является низкая чувствительность и сравнительно большой вес удилища. Из ассортимента удилищ Адамс к удилищам из стекловолокна относятся: Удилище фидерное ADAMS PRO POWER FEEDER, Удилище поплавочное ADAMS NCH EXPLORER Bolognese и очень популярное у наших покупателей Удилище фидерное ADAMS EXTRA POWER FEEDER.
Отдельно стоит обратить внимание на би-спиральный карбон. Удилища, изготовленные из этого материала, отличаются повышенной прочностью и гибкостью, не теряя при этом в чувствительности. Например удилища ADAMS серии Bimax, такие как Спиннинг ADAMS BIMAX LIGHT, выдерживают изгиб до 180 градусов и отлично подходит как для дальних забросов, так и для ловли с лодки.
Композитные материалы это своего рода компромисс, в результате использования которого можно получить удилище с неплохими характеристиками и по доступной цене. Композит представляет собой углепластик с добавлением стекловолокна. Полученный таким образом материал, обеспечивает удилищам среднюю жесткость, неплохую дальность заброса, среднюю хрупкость и умеренную стоимость. Благодаря этим качествам, композитные удилища сегодня получили достаточно широкое распространение.
Таким образом, можно сделать вывод, что каждый из материалов, используемых для производства удилищ имеет свои преимущества и подбирать удилище следует исходя из условий, вида рыбной ловли и тех требований, которые вы предъявляете к удилищу. Удачного вам выбора!
Продолжая серию статей о материалах, применяемых для изготовления велосипедных рам, поговорим о таком относительно молодом и перспективном материале как карбон или углепластик.
Для начала давайте разберемся в самом понятии «карбон»?. На английском этот материал называется «carbon fiber», что переводится как «углеродное волокно».

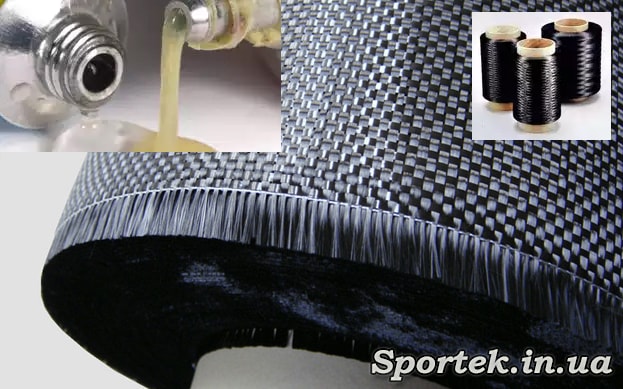

Что такое карбон (углепластик)
Толщина углеродных нитей, представляющих тонкие трубочки, практически полностью состоящие из углерода, составляет от 0,005 до 0,015 мм. Получают их с помощью специальной термической обработки искусственных или природных веществ.
Вторая и не менее важная часть карбона – смолы, главная задача которых удерживать волокна в заданном положении, сохраняя форму изделия. От их типа и качества, зависит,насколько прочно разные слои нитей будут связаны друг с другом и, в конечном счете, физические и эксплуатационные свойства готовых изделий. Смолы могут застывать либо в обычных условиях, либо «запекаться» в специальных печах, что резко повышает качество готовой продукции.
Одним из типов таких смол выступают различные эпоксидные смолы.
Иногда для дополнительного армирования карбона используют каучук. Он придает еще и серый оттенок.
Учитывая особенности этого материала, его очень широко используют во многих отраслях промышленности. В велосипедостроение карбон пришел не так давно, но уже успел прочно занять достойное место. Его используют при изготовлении рам, колес, подседельных штырей, руля и выносов руля, жесткой вилки – т.е. практически всего велосипеда.

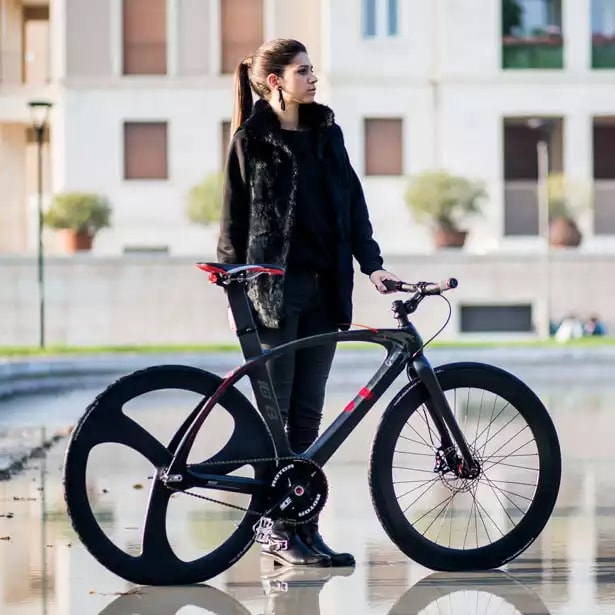

Карбоновая велосипедная рама – это сплетенная из стекло- и углеродных волокон конструкция, пропитанная синтетическими смолами и «спеченная» при высокой температуре. За счет направленного плетения конструкция рамы получает нужные прочностные характеристики.
Грамотно спроектированные карбоновые рамы очень хорошо гасят вибрации при поездке именно благодаря своей тканевой структуре. Ехать на такой раме мягко и приятно. Как упоминалось выше, важным элементом при производстве является смола. Именно она рассеивает энергию удара по всей конструкции. Правильно расположенные слои ткани из карбоновых нитей, дают хорошее виброгашение и упругость, которые точно не получишь используя алюминий. Во многом свойства готового изделия зависят от способа его «выпечки». Особые сочетания направлений и количества слоев, состав смол, температуры и давления при нагревании форм практически всегда наиболее охраняемые секреты серьезных производителей. Но еще раз подчеркну – грамотно спроектированные рамы.
Именно поэтому для гонщиков изготавливают индивидуальную раму точно под его вес, индивидуальные особенности тела, посадку и т.д. Стоит она очень дорого, но свою цену окупает.
А вот изготовленная неизвестной китайской фирмой конструкция под усредненного жителя поднебесной, в которой слои укладываются, как придется, пропитываются обычной эпоксидкой и сушатся на глаз, вряд ли выдержит нашего человека, да еще и на наших дорогах. Правда выглядит такой байк очень красиво – этого у китайцев не отнять.
Почему мы говорим только о «китайцах». Дело в том, что производство карбоновых изделий очень вредное. Велосипедные рамы производят вручную, а пары смол и отвердителей, мелкодисперсная пыль при шлифовке готовых изделий быстро убивают здоровье работников. Поэтому их производство в Европе дорогое удовольствие. И хорошая рама не может стоить 200-300 долларов.
Интересное видео о прочности карбоновой и алюминиевой рамы
Карбоновые рамы очень жесткие и прочные, но хрупкие и плохо переносят удары, особенно поперечные, царапины и сколы.
Кстати, для любителей интересных фактов и истории. Первая велосипедная рама с карбоновыми трубами в советском союзе, а возможно и в мире, была изготовлена еще в 1978 году во Всесоюзном научно-исследовательском и проектном институте искусственного волокна и пряжи (ВНИИИВПроект) в подмосковном городе Мытищи.
На жесткость и прочность карбоновой рамы влияют следующие факторы.
Металлические вставки в карбоновые велорамы.
Карбон очень вязкий и хрупкий материал и нарезать в нем резьбу невозможно. По крайней-мере на современном этапе развития технологий. Поэтому при изготовлении рамы в нее вклеивают стальные, алюминиевые или титановые бочонки с готовой резьбой, например, для каретки, а в некоторых моделях карбоновые трубы вставляют в стальные соединительные элементы рамы.
Но! Любой из этих металлов и карбон имеют разные коэффициенты расширения при изменении температур (это по законам физики), что особенно актуально для нашей климатической зоны. Из-за этого со временем все вклеенные части отклеиваются и выскакивают, причем, как всегда в самый неподходящий для этого момент. Причем все эти вставки постоянно несут на себе нагрузку (в подседельной и рулевой трубах, в каретке). Особенно это важно при зимних поездках или в сильную жару.
Рано или поздно это произойдет, а как относится к рассказам продающих менеджеров, о том, что именно в их велосипедах применяется самый супер-пупер крепкий и секретный клей, и вообще карбон у них изготовлен по космическим технологиям, это уже Ваше дело.

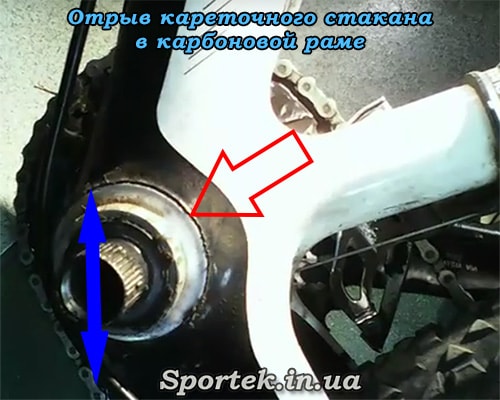

На фотографии видно как раз один из примеров подобной проблемы.
Плюсы велосипедных рам из карбона:
Основные недостатки карбоновых рам:
Еще маленький штришок по поводу хрупкости карбона. Если на стальном велосипеде начать туго затягивать болт в креплении подседельного штыря (у нас же народ физически крепкий) – ничего не случится, максимум сорвете резьбу и замените болт. А вот тоже самое сделать на карбоновом подседеле – сразу получите трещину. Кстати, несколько фото о китайских карбоновых подседелах, не выдержавших поперечной нагрузки и сломавшихся во время поездки. Согласитесь, у велосипедиста были не самые приятные ощущения в этот момент.
Видео о плюсах и минусах карбоновых велосипедов
Основная проблема карбоновых рам
В чем, на мой взгляд, основная проблема карбоновых рам? Как ни странно, ни в эксплуатационных характеристиках и даже не в цене. Тот кто решил ее купить скорее всего имеет на это деньги. Настоящая трудность в том, чтобы найти и купить грамотно спроектированную раму из настоящего и качественного карбона, а не из смеси карбонового волокна и стеклопластика.
Почему? В самом начале статьи мы описали что из себя представляем карбон как материал. Само по себе углеродное волокно стоит не дешево, да и правильно подобрать смолы, которыми его заливают, соблюсти всю технологию производства, выложить слои ткани под правильными углами, обеспечивающими оптимальное распределение нагрузок не так просто.
При производстве рамы карбоновые слои вручную накладывают один на другой. Причем нити должны пересекаться под нужным углом. При этом очень много зависит от квалификации работника. Если между слоями, в смоле, остануться небольшие пузырьки воздуха, то при запекании, в раме образуются пустоты, значительно снижающие её крепкость. Толщина стен и так не очень большая, а тут еще и пустоты внутри неё. Именно в этих местах они люмаются и начинают слоиться.
При изготовлении авиационных изделий идет постоянный контроль качества с использованием специального оборудования на всех этапах производства, что вряд ли делается при изготовлении велосипедов. Да и толщина стенок изделий там значительно выше, чем у труб велорам.
С учетом того, что производство изделий из карбона требует много ручного труда и времени, особенно при изготовлении деталей сложных форм, основное их производство расположено в Китае. Я не собираюсь оспаривать того, что часть мировых брендов действительно делают хорошие и качественные рамы под наблюдением специалистов (с большой буквы), по хорошим матрицам и лекалам, из качественных материалов и на своем оборудовании. Такие рамы очень хороши по всем параметрам и на них можно нормально ездить, не боясь, что она сломается при прыжке с бордюра.
Но, во-первых такие велосипеды стоят не 200-300$, а на порядок выше, а во-вторых, и это главное: Вы можете быть уверены в том, что покупаете велосипед именно настоящих брендов, а не дешевую и красиво раскрашенную подделку из китайского гаража или выбракованный при контроле качества байк?
Потратить большие деньги, покататься немного и при первом же серьезном падении или ударе сломать раму и выкинуть ее на свалку? Это, как говорится, на любителя.
Видео о том как делают индивидуальные карбоновые рамы велосипедов
и как организовано качественное производство карбоновых рам Giant на китайской фабрике
И в заключении еще одно видео о том как распознать китайскую подделку настоящих брендов
Стоит ли покупать велосипед с карбоновой рамой?
Рассмотрим этот вопрос с двух позиций:
Что нужно сделать для проверки качества при покупке б/у карбона:
Выше уже упоминалось о том, что карбон боится точечных ударов. Он в этих местах начинает разрушаться. Второе слабое место – металлические вставки. Это основные скрытые угрозы старых карбоновых байков. Поэтому нужно:
Если Вам «медведь не топтался по ушам», то рекомендуем попробовать. Только стучать нужно не пальцем, а твердым предметом. Стук по поверхности карбона вызывает характерный звонкий звук. В зоне расслоения или трещины звук будет другим, обычно менее звонким.
Ну и дальше, в зависимости от предлагаемой цены и целей, для которых Вы его покупаете, принимайте решение.
Хотя лично я рекомендую, если сильно хотите карбон – купите себе лучше новый.
Что касается покупки нового карбонового велика.
На мой взгляд, карбон очень перспективный материал для изготовления велосипедных рам. Его использование в профессиональном велоспорте оправдано и себя окупает.
Что касается рядового велосипедиста, использующего велик «для покататься и получить удовольствие», я считаю так: если есть лишние деньги, сильное желание и возможность – ну купите и попробуйте. Хотя все же лучше сначала попробуйте. Почувствуйте езду на нем и, если понравится, купите.
В следующей статье, мы немного поговорим о рамах, выполненных из редких и оригинальных материалов. Каких? Перейдите по этой ссылке и почитайте.
углеволокно, карбон, что это?! давайте разбираться вместе)))
Всем привет, наткнулся на интересную статью, тут на драйве 2, ну и решил ее откопировать себе, думаю многим будет интересно почитать, ибо самим как правило оень «по-Google-ть»)))
За статью спасибо говорим rules26 у него много чего интересного в блоге)
Сегодня мы поможем разобраться в одном из самых интересных материалов 21 века. Начнем с военных технологий, закончим тюнингом.
Углеродное волокно — материал, состоящий из тонких нитей диаметром от 3 до 15 микрон, образованных преимущественно атомами углерода. Атомы углерода объединены в микроскопические кристаллы, выровненные параллельно друг другу. Выравнивание кристаллов придает волокну большую прочность на растяжение. Углеродные волокна характеризуются высокой силой натяжения, низким удельным весом, низким коэффициентом температурного расширения и химической инертностью.
Углеродное волокно является основой для производства углепластиков (или карбона, карбонопластиков, от «carbon», «carbone» — углерод). Углепластики — полимерные композиционные материалы из переплетенных нитей углеродного волокна, расположенных в матрице из полимерных (чаще эпоксидных) смол.
Углеродные композиционные материалы отличаются высокой прочностью, жесткостью и малой массой, часто прочнее стали, но гораздо легче.
Что такое карбон?
Слово «карбон» — своего рода профессиональный жаргонизм, точнее сокращение от английского Carbon Fiber (углеродное волокно), под эгидой которого, в общем понимании, объединилось огромное количество самых разных материалов. Примерно, как тысячи различных веществ с отличающимися физическими, химическими и техническими свойствами носят название «пластмасса». В случае с карбоном, общим для материалов стал углеволоконный наполнитель, но не связующее вещество, которое может быть разным. Даже полиэтиленовая пленка с впаянными в нее угольными нитями с полным правом может носить это гордое имя. Просто сложившейся классификации углепластиков еще нет.
Большинство современных материалов, применяемых в технике и, особенно, в автомобильной области, доходят до рядового потребителя по схожему сценарию. Новшества появляются в научных лабораториях обычно для нужд «оборонки». Затем, исполнив почетную обязанность по защите Отечества, они прокладывают себе дорогу через спорт и, как следствие, тюнинг к конвейеру. Так произошло и в случае с углеродными материалами.
Какое применение для карбона?
В последние годы проникновение карбона в конструкцию затюнингованных энтузиастами «аппаратов» приняло лавинообразный характер. Кроме того, углепластик все чаще и чаще упоминается в описаниях серийных машин. Этот материал, имеющий военно-космическую и спортивную предысторию, становится все популярнее. Прочность и легкость материалов ценятся конструкторами автомобилей уже давно, примерно с 50-х годов прошлого века. Сегодняшний прогресс технологий производства увеличивает соблазн применять больше композитов в новых разработках. Для владельца машины подобные детали ценны не только декоративностью рисунка углеродной ткани и завораживающей «переливчатостью» отраженного волокнами света, но и сохраняющейся аурой эксклюзивности. Со стороны производителя предложение карбоновых элементов в отделке — показатель технологической «продвинутости» фирмы.
Краткий курс истории.
Не нарушая сложившихся традиций, после «службы в армии» углепластик «занялся» спортом. Лыжники, велосипедисты, гребцы, хоккеисты и многие другие спортсмены по достоинству оценили легкий и прочный инвентарь. В автоспорте карбоновая эра началась в 1976 году. Сначала на машинах McLaren появились отдельные детали из диковинного черно-переливчатого материала, а в 1981 на трассу вышел McLaren MP4 с монококом, полностью изготовленным из углеволоконного композита. Так идея главного конструктора команды Lotus Колина Чепмена, создавшего в 1960-х несущую основу гоночного кузова, получила качественное развитие. Однако в то время новый материал был еще неведом технологам от автоспорта, потому неразрушаемую капсулу для McLaren изготовила американская компания Hercules Aerospace, обладающая опытом военно-космических разработок. Сейчас же в активе практически всех ведущих команд Формулы-1 есть собственное оборудование для выпуска карбоновых монококов, рычагов подвески, антикрыльев, спойлеров, сидений пилотов, рулей и даже тормозных дисков.
Что же такое КАРБОН или углеродное волокно?
Углеродное волокно состоит из множества тончайших нитей углерода. Прочность нитей на разрыв, сравнимая с прочностью легированной стали, при массе, меньшей, чем у алюминия, обуславливает высокие механические характеристики карбонов. Интересно, что наиболее распространенная технология получения столь прочного материала основана на методе «обугливания» волокон, по изначальным свойствам близким к шерсти. Исходный полимер белого цвета с мудреным названием полиакрилонитрил подвергается нескольким циклам нагрева в среде инертных газов. Сначала под воздействием высокой температуры (около 260 C) на молекулярном уровне изменяется внутренняя структура вещества. Затем при температурах повыше (около 700 C) атомы углерода «сбрасывают» водород. После нескольких «поджариваний» водород удаляется полностью. Теперь удерживавшие его силы направлены на упрочнение связей между оставшимися элементами. На шерсть материал уже не похож, однако его прочность еще далека от идеала. И процесс под названием графитизация продолжается. Повторяющиеся операции нагрева до 1300 C «очищают» почерневшее волокно уже от азота. Полностью избавиться от последнего не удается, однако его количество уменьшается. Каждый «шаг» делает содержание в веществе атомов углерода все больше, а их связь все крепче. Механизм упрочнения такой же, как и при «изгнании» водорода. Самая прочная продукция проходит несколько ступеней графитизации при температуре до 3000 C и обозначается аббревиатурой UHM.
Почему так дорого?
Большие затраты энергии — основная причина высокой себестоимости углеродного волокна. Впрочем, это с лихвой компенсируется впечатляющим результатом. Даже не верится, что все начиналось с «мягкого и пушистого» материала, содержащегося в довольно прозаических вещах и известных не только сотрудникам химических лабораторий. Белые волокна — так называемые сополимеры полиакрилонитрила — широко используются в текстильной промышленности. Они входят в состав плательных, костюмных и трикотажных тканей, ковров, брезента, обивочных и фильтрующих материалов. Иными словами, сополимеры полиакрилонитрила присутствуют везде, где на прилагающейся этикетке упомянуто акриловое волокно. Некоторые из них «несут службу» в качестве пластмасс. Наиболее распространенный среди таковых — АБС-пластик. Вот и получается, что «двоюродных родственников» у карбона полным-полно.
Угольная нить имеет впечатляющие показатели по усилию на разрыв, но ее способность «держать удар» на изгиб «подкачала». Поэтому, для равной прочности изделий, предпочтительнее использовать ткань. Организованные в определенном порядке волокна «помогают» друг другу справиться с нагрузкой. Однонаправленные ленты лишены такого преимущества. Однако, задавая различную ориентацию слоев, можно добиться искомой прочности в нужном направлении, значительно сэкономить на массе детали и излишне не усиливать непринципиальные места.
Что такое карбоновая ткань?
Сохранить в Альбом
plain
Для изготовления карбоновых деталей применяется как просто углеродное волокно с хаотично расположенными и заполняющими весь объем материала нитями, так и ткань (Carbon Fabric). Существуют десятки видов плетений. Наиболее распространены Plain, Twill, Satin. Иногда плетение условно — лента из продольно расположенных волокон «прихвачена» редкими поперечными стежками только для того, чтобы не рассыпаться.
Плотность ткани, или удельная масса, выраженная в г/м2, помимо типа плетения зависит от толщины волокна, которая определяется количеством угленитей. Данная характеристика кратна тысячи. Так, аббревиатура 1К означает тысячу нитей в волокне. Чаще всего в автоспорте и тюнинге применяются ткани плетения Plain и Twill плотностью 150–600 г/м2, с толщиной волокон 1K, 2.5K, 3К, 6K, 12K и 24К. Ткань 12К широко используется и в изделиях военного назначения (корпуса и головки баллистических ракет, лопасти винтов вертолетов и подводных лодок, и пр.), то есть там, где детали испытывают колоссальные нагрузки.
Сохранить в Альбом
satin
Бывает ли цветной карбон? Желтый карбон бывает?
Часто от производителей тюнинговых деталей и, как следствие, от заказчиков можно услышать про «серебристый» или «цветной» карбон. «Серебряный» или «алюминиевый» цвет — всего лишь краска или металлизированное покрытие на стеклоткани. И называть карбоном такой материал неуместно — это стеклопластик. Отрадно, что и в данной области продолжают появляться новые идеи, но по характеристикам стеклу с углем углеродным никак не сравниться. Цветные же ткани чаще всего выполнены из кевлара. Хотя некоторые производители и здесь применяют стекловолокно; встречается даже окрашенные вискоза и полиэтилен. При попытке сэкономить, заменив кевлар на упомянутые полимерные нити, ухудшается адгезия такого продукта со смолами. Ни о какой прочности изделий с такими тканями не может быть и речи.
Отметим, что «Кевлар», «Номекс» и «Тварон» — патентованные американские марки полимеров. Их научное название «арамиды». Это родственники нейлонов и капронов. В России есть собственные аналоги — СВМ, «Русар», «Терлон» СБ и «Армос». Но, как часто бывает, наиболее «раскрученное» название — «Кевлар» — стало именем нарицательным для всех материалов.
Сохранить в Альбом
twill2/2
Что такое кевлар и какие у него свойства?
По весовым, прочностным и температурным свойствам кевлар уступает углеволокну. Способность же кевлара воспринимать изгибающие нагрузки существенно выше. Именно с этим связано появление гибридных тканей, в которых карбон и кевлар содержатся примерно поровну. Детали с угольно-арамидными волокнами воспринимают упругую деформацию лучше, чем карбоновые изделия. Однако есть у них и минусы. Карбон-кевларовый композит менее прочен. Кроме того, он тяжелее и «боится» воды. Арамидные волокна склонны впитывать влагу, от которой страдают и они сами, и большинство смол. Дело не только в том, что «эпоксидка» постепенно разрушается водно-солевым раствором на химическом уровне. Нагреваясь и охлаждаясь, а зимой вообще замерзая, вода механически расшатывает материал детали изнутри. И еще два замечания. Кевлар разлагается под воздействием ультрафиолета, а формованный материал в смоле утрачивает часть своих замечательных качеств. Высокое сопротивление разрыву и порезам отличают кевларовую ткань только в «сухом» виде. Потому свои лучшие свойства арамиды проявляют в других областях. Маты, сшитые из нескольких слоев таких материалов, — основной компонент для производства легких бронежилетов и прочих средств безопасности. Из нитей кевлара плетут тонкие и прочные корабельные канаты, делают корд в шинах, используют в приводных ремнях механизмов и ремнях безопасности на автомобилях.
А можно обклеить деталь карбоном?
Непреодолимое желание иметь в своей машине детали в черно-черную или черно-цветную клетку привели к появлению диковинных суррогатов карбона. Тюнинговые салоны обклеивают деревянные и пластмассовые панели салонов углеродной тканью и заливают бесчисленными слоями лака, с промежуточной ошкуриванием. На каждую деталь уходят килограммы материалов и масса рабочего времени. Перед трудолюбием мастеров можно преклоняться, но такой путь никуда не ведет. Выполненные в подобной технике «украшения» порой не выдерживают температурных перепадов. Со временем появляется паутина трещин, детали расслаиваются. Новые же детали неохотно встают на штатные места из-за большой толщины лакового слоя.
Не принимайте это на свой счет, кто ищет тот найдет! Автор не претендует на истину в конечной инстанции.
Как производятся карбоновые и/или композитные изделия?
Технология производства НАСТОЯЩИХ карбоновых изделий основывается на особенностях применяемых смол. Компаундов, так правильно называют смолы, великое множество. Наиболее распространены среди изготовителей стеклопластиковых обвесов полиэфирная и эпоксидная смолы холодного отверждения, однако они не способны полностью выявить все преимущества углеволокна. Прежде всего, по причине слабой прочности этих связующих компаундов. Если же добавить к этому плохую стойкость к воздействию повышенных температур и ультрафиолетовых лучей, то перспектива применения большинства распространенных марок весьма сомнительна. Сделанный из таких материалов карбоновый капот в течение одного жаркого летнего месяца успеет пожелтеть и потерять форму. Кстати, ультрафиолет не любят и «горячие» смолы, поэтому, для сохранности, детали стоит покрывать хотя бы прозрачным автомобильным лаком.
Компаунды холодного твердения.
«Холодные» технологии мелкосерийного выпуска малоответственных деталей не позволяют развернуться, поскольку имеют и другие серьезные недостатки. Вакуумные способы изготовления композитов (смола подается в закрытую матрицу, из которой откачан воздух) требуют продолжительной подготовки оснастки. Добавим к этому и перемешивание компонентов смолы, «убивающее» массу времени, что тоже не способствует производительности. Это Россия, раслабся 😀 Метод же напыления рубленого волокна в матрицу не позволяет использовать ткани. Собственно, все идентично стеклопластиковому производству. Просто вместо стекла применяется уголь. Даже самый автоматизированный из процессов, который к тому же позволяет работать с высокотемпературными смолами (метод намотки), годится для узкого перечня деталей замкнутого сечения и требует оборудования.
Эпоксидные смолы горячего отверждения прочнее, что позволяет выявить качества карбонов в полной мере. У некоторых «горячих» смол механизм полимеризации при «комнатной» температуре запускается очень медленно. На чем, собственно, и основана так называемая технология препрегов, предполагающая нанесение готовой смолы на углеткань или углеволокно задолго до процесса формования. Приготовленные материалы просто ждут своего часа на складах.
В зависимости от марки смолы время жидкого состояния обычно длится от нескольких часов до нескольких недель. Для продления сроков жизнеспособности, приготовленные препреги, иногда хранят в холодильных камерах. Некоторые марки смол «живут» годами в готовом виде. Прежде чем добавить отвердитель, смолы разогревают до 50–60 C, после чего, перемешав, наносят посредством специального оборудования на ткань. Затем ткань прокладывают полиэтиленовой пленкой, сворачивают в рулоны и охлаждают до 20–25 C. В таком виде материал будет храниться очень долго. Причем остывшая смола высыхает и становится практически не заметной на поверхности ткани. Непосредственно при изготовлении детали нагретое связующее вещество становится жидким как вода, благодаря чему растекается, заполняя весь объем рабочей формы и процесс полимеризации ускоряется.
Компаунды горячего твердения.
«Горячих» компаундов великое множество, при этом у каждой собственные температурные и временные режимы отверждения. Обычно, чем выше требуемые показания термометра в процессе формовки, тем прочнее и устойчивее к нагреву готовое изделие. Исходя из возможностей имеющегося оборудования и требуемых характеристик конечного продукта, можно не только выбирать подходящие смолы, но делать их на заказ. Некоторые отечественные заводы-изготовители предлагают такую услугу. Естественно, не бесплатно.
Препреги как нельзя лучше подходят для производства карбона в автоклавах. Перед загрузкой в рабочую камеру нужное количество материала тщательно укладывается в матрице и накрывается вакуумным мешком на специальных распорках. Правильное расположение всех компонентов очень важно, иначе не избежать нежелательных складок, образующихся под давлением. Исправить ошибку впоследствии будет невозможно. Если бы подготовка велась с жидким связующим, то стала бы настоящим испытанием для нервной системы рабочих с неясными перспективами успеха операции.
Процессы, происходящие внутри установки, незатейливы. Высокая температура расплавляет связующее и «включает» полимеризацию, вакуумный мешок удаляет воздух и излишки смолы, а повышенное давление в камере прижимает все слои ткани к матрице. Причем происходит все одновременно.
С одной стороны, одни преимущества. Прочность такого углепластика практически максимальна, объекты самой затейливой формы делаются за один «присест». Сами матрицы не монументальны, поскольку давление распределено равномерно во всех направлениях и не нарушает геометрию оснастки. Что означает быструю подготовку новых проектов. С другой стороны, нагрев до нескольких сотен градусов и давление, порой доходящее до 20 атм., делают автоклав очень дорогостоящим сооружением. В зависимости от его габаритов цены на оборудование колеблются от нескольких сотен тысяч до нескольких миллионов долларов. Прибавим к этому нещадное потребление электроэнергии и трудоемкость производственного цикла. Результат — высокая себестоимость продукции. Есть, впрочем, технологии подороже и посложнее, чьи результаты впечатляют еще больше. Углерод-углеродные композиционные материалы (УУКМ) в тормозных дисках на болидах Формулы-1 и в соплах ракетных двигателей выдерживают чудовищные нагрузки при температурах эксплуатации, достигающих 3000 C. Эту разновидность карбона получают путем графитизации термореактивной смолы, которой пропитывают спрессованное углеродное волокно заготовки. Операция чем-то похожа на производство самого углеволокна, только происходит она при давлении 100 атмосфер. Да, большой спорт и военно-космическая сфера деятельности способны потреблять штучные вещи по «заоблачным» ценам. Для тюнинга и, тем более, для серийной продукции такое соотношение «цены-качества» неприемлемо.
Если решение найдено, оно выглядит настолько простым, что удивляешься: «Что же мешало додуматься раньше?». Тем не менее, идея разделить процессы, происходящие в автоклаве, возникла спустя годы поиска. Так появилась и стала набирать обороты технология, сделавшая горячее формование карбона похожим на штамповку. Препрег готовится в виде сэндвича. После нанесения смолы ткань с обеих сторон покрывается либо полиэтиленовой, либо более термостойкой пленкой. «Бутерброд» пропускается между двух валов, прижатых друг к другу. При этом лишняя смола и нежелательный воздух удаляются, примерно так же, как и при отжиме белья в стиральных машинах образца 1960-х годов. В матрицу препрег вдавливается пуансоном, который фиксируется резьбовыми соединениями. Далее вся конструкция помещается в термошкаф.
Сохранить в Альбом
twill4/4
Тюнинговые фирмы изготавливают матрицы из того же карбона и даже прочных марок алебастра. Гипсовые рабочие формы, правда, недолговечны, но пара-тройка изделий им вполне по силам. Более «продвинутые» матрицы делаются из металла и иногда оснащаются встроенными нагревательными элементами. В серийном производстве они оптимальны. Кстати, метод подходит и для некоторых деталей замкнутого сечения. В этом случае легкий пуансон из вспененного материала остается внутри готового изделия. Антикрыло Mitsubishi Evo — пример такого рода.
Автор статьи :Алексей Романов ( в редакции Rules26 :))
редактор журнала «ТЮНИНГ Автомобилей» имеет свой взгляд на мир карбона)))
И не изготовив пару тройку деталей судит о том что «знает» только по книжкам.
Пробуйте и дерзайте!
