Что лучше суперчарджер или турбина
Турбина или Суперчарджер?

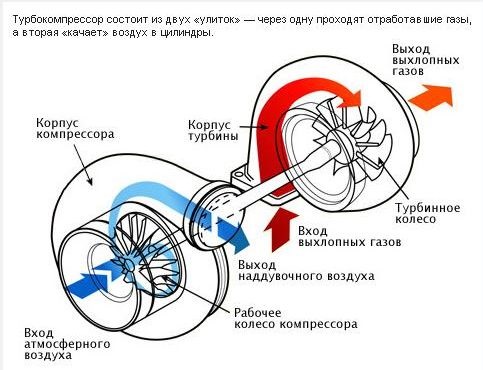

Турбонаддув — это не что иное, как слово, обозначающее процесс работы центробежного нагнетателя с турбоприводом (который в России часто называют просто турбиной), имеющий своей целью увеличение объема вентиляции двигателя. Конечный результат сходен с результатом действия любого нагнетателя – увеличение массы потока воздуха к двигателю и связанный с ним прирост мощности. Мощность, как известно, напрямую зависит от того, сколько воздуха попадет в двигатель.
Принципиальная разница между турбонагнетателем и традиционным нагнетателем с механическим приводом (также, возможно, известным читателю под словом «суперчарджер») состоит в способе, которым он приводится в действие. Все нагнетатели по сути своей – насосы. Они качают воздух и все они, естественно, требуют какого-то источника энергии, чтобы выполнять эту свою функцию. Нагнетатели с механическим приводом (центробежные, винтового типа или объемные нагнетатели Рута) работают благодаря энергии, получаемой ими от коленвала через механическое соединение – ремень, зубчатую передачу и т.п. Турбонагнетатели же извлекают энергию для своей работы из того, что вообще-то предназначено для выброса наружу – из потока выхлопных газов. Забавно, но в итоге турбина, работающая на таком «отработанном материале», способна дать любому двигателю более высокий прирост мощности – просто потому, что она не требует дополнительных энергозатрат от этого самого двигателя.
Кстати, эти энергозатраты намного более высоки, чем многие думают. Возьмем, к примеру, механический нагнетатель, который теоретически добавляет к мощности двигателя 100 лошадиных сил. До этого он «скушает» 25-35 л.с. (если двигатель не очень объемный). Эта величина, кстати, зависит от КПД самого нагнетателя, но это уже тема для другой статьи 🙂 Так вот, «отъев» от поставляемой им самим мощности те самые 25-35 л.с., механический нагнетатель оставит двигателю соответственно только 65-75 «лошадей». В то же время турбина, которая раскручивается выхлопными газами, а никак не коленвалом, даст двигателю 90-95 л.с. дополнительной мощности. При этом, конечно, 5-10 «лошадей» тоже потеряются — из-за противодавления в выпускном тракте, — но масштаб все равно не тот, не правда ли? В итоге при прочих равных двигатель с турбонаддувом получит мощности на 30-40 процентов больше, чем тот же двигатель с механическим нагнетателем.
Однако многие считают работу турбонагнетателей некой «черной магией». Свою долю в восхищенное недоумение, которое кто-то наверняка испытывает перед турбинами, вносит распространенное заблуждение касательно того, что поток выхлопных газов от двигателя недостаточно силен для того, чтобы привести в действие нагнетатель (компрессор). Однако это не так. Энергетический потенциал выхлопа любого двигателя внутреннего сгорания огромен. Он почти равен тому, что передается через маховик. А все благодаря тому, что энергия горения в ДВС высвобождается почти в одинаковых долях тремя путями: вращение коленвала, выделение тепла и сила выхлопа. Эта последняя сила как раз и заставляет вращаться целые газотурбинные двигатели, что уж говорить о турбочарджерах (а они представляют собой те же ГТД, только маленькие, и используют двигатель внутреннего сгорания как топку). Хороший повод задуматься о том, сколько энергии мы тратим впустую, позволяя ей просто утекать в атмосферу, хотя она могла бы добавить нам немного дополнительных лошадей под капот 🙂
Теперь вспомним школьный курс математики и немного поупражняемся на гипотетическом драгстере, который, допустим, оснащен суперчарджером и имеет мощность в 1000 л.с. Предположим, 500 л.с.
из этой тысячи получены как раз благодаря суперчарджеру. Немного отмотав текст назад и взяв оттуда соотношение 65/100, с которым механические нагнетатели выдают реальную прибавку к мощности, а потом разделив 500 на 0,65, мы получим 769 л.с. Именно такую мощность должен реально выдавать суперчарджер, чтобы двигатель получил в итоге 500 л.с. в плюс. А теперь посчитаем, сколько «лошадей» потребуется от турбины, чтобы получить такой же результат. Взяв выше соотношение 95/100, получим 526 л.с. Из этого следует, что двигатель с механическим нагнетателем должен вырабатывать мощность в 1269 л.с. (500 + 769), чтобы сравняться с турбированным двигателем мощностью в 1026 л.с. (500 + 526) – при прочих равных условиях, безусловно.
Впрочем, 35 л.с., которые теряет суперчарджер и 5 л.с., которые теряет турбонагнетатель – значения максимальные. Возьмем другое соотношение: 25 л.с. теряет суперчарджер и 10 л.с. – турбонагнетатель. Соотношение сил здесь все равно не в пользу механического привода. 1056 л.с. должен будет выдать турбодвигатель и 1167 л.с. – его собрат с суперчарджером. При этом турбодвигатель, к слову, намного меньше износится, что тоже порой имеет значение. (Примечание: все приведенные здесь соотношения, конечно, не идеально точны для двигателей внутреннего сгорания, но близки к реальности). Так что, подводя итог, можно сказать, что «черная магия» турбонаддува – не магия вовсе, а просто более эффективное использование энергии, которую выделяет двигатель. Однако пока изложенные выше вещи удалось донести до конструкторов и разработчиков моторов, прошли десятилетия – и это не преувеличение. Однако сейчас можно наблюдать огромную популярность турбонаддува. Значит, кто-то все-таки не побоялся «черной магии», что не может не радовать.
Турбина или суперчарджер?
Турбонаддув — это не что иное, как слово, обозначающее процесс работы центробежного нагнетателя с турбоприводом (который в России часто называют просто турбиной), имеющий своей целью увеличение объема вентиляции двигателя. Конечный результат сходен с результатом действия любого нагнетателя – увеличение массы потока воздуха к двигателю и связанный с ним прирост мощности. Мощность, как известно, напрямую зависит от того, сколько воздуха попадет в двигатель.
Принципиальная разница между турбонагнетателем и традиционным нагнетателем с механическим приводом (также, возможно, известным читателю под словом «суперчарджер») состоит в способе, которым он приводится в действие. Все нагнетатели по сути своей – насосы. Они качают воздух и все они, естественно, требуют какого-то источника энергии, чтобы выполнять эту свою функцию. Нагнетатели с механическим приводом (центробежные, винтового типа или объемные нагнетатели Рута) работают благодаря энергии, получаемой ими от коленвала через механическое соединение – ремень, зубчатую передачу и т.п. Турбонагнетатели же извлекают энергию для своей работы из того, что вообще-то предназначено для выброса наружу – из потока выхлопных газов. Забавно, но в итоге турбина, работающая на таком «отработанном материале», способна дать любому двигателю более высокий прирост мощности – просто потому, что она не требует дополнительных энергозатрат от этого самого двигателя.
Кстати, эти энергозатраты намного более высоки, чем многие думают. Возьмем, к примеру, механический нагнетатель, который теоретически добавляет к мощности двигателя 100 лошадиных сил. До этого он «скушает» 25-35 л.с. (если двигатель не очень объемный). Эта величина, кстати, зависит от КПД самого нагнетателя, но это уже тема для другой статьи 🙂 Так вот, «отъев» от поставляемой им самим мощности те самые 25-35 л.с., механический нагнетатель оставит двигателю соответственно только 65-75 «лошадей». В то же время турбина, которая раскручивается выхлопными газами, а никак не коленвалом, даст двигателю 90-95 л.с. дополнительной мощности. При этом, конечно, 5-10 «лошадей» тоже потеряются — из-за противодавления в выпускном тракте, — но масштаб все равно не тот, не правда ли? В итоге при прочих равных двигатель с турбонаддувом получит мощности на 30-40 процентов больше, чем тот же двигатель с механическим нагнетателем.
Однако многие считают работу турбонагнетателей некой «черной магией». Свою долю в восхищенное недоумение, которое кто-то наверняка испытывает перед турбинами, вносит распространенное заблуждение касательно того, что поток выхлопных газов от двигателя недостаточно силен для того, чтобы привести в действие нагнетатель (компрессор). Однако это не так. Энергетический потенциал выхлопа любого двигателя внутреннего сгорания огромен. Он почти равен тому, что передается через маховик. А все благодаря тому, что энергия горения в ДВС высвобождается почти в одинаковых долях тремя путями: вращение коленвала, выделение тепла и сила выхлопа. Эта последняя сила как раз и заставляет вращаться целые газотурбинные двигатели, что уж говорить о турбочарджерах (а они представляют собой те же ГТД, только маленькие, и используют двигатель внутреннего сгорания как топку). Хороший повод задуматься о том, сколько энергии мы тратим впустую, позволяя ей просто утекать в атмосферу, хотя она могла бы добавить нам немного дополнительных лошадей под капот 🙂
Теперь вспомним школьный курс математики и немного поупражняемся на гипотетическом драгстере, который, допустим, оснащен суперчарджером и имеет мощность в 1000 л.с. Предположим, 500 л.с. из этой тысячи получены как раз благодаря суперчарджеру. Немного отмотав текст назад и взяв оттуда соотношение 65/100, с которым механические нагнетатели выдают реальную прибавку к мощности, а потом разделив 500 на 0,65, мы получим 769 л.с. Именно такую мощность должен реально выдавать суперчарджер, чтобы двигатель получил в итоге 500 л.с. в плюс. А теперь посчитаем, сколько «лошадей» потребуется от турбины, чтобы получить такой же результат. Взяв выше соотношение 95/100, получим 526 л.с. Из этого следует, что двигатель с механическим нагнетателем должен вырабатывать мощность в 1269 л.с. (500 + 769), чтобы сравняться с турбированным двигателем мощностью в 1026 л.с. (500 + 526) – при прочих равных условиях, безусловно.
Впрочем, 35 л.с., которые теряет суперчарджер и 5 л.с., которые теряет турбонагнетатель – значения максимальные. Возьмем другое соотношение: 25 л.с. теряет суперчарджер и 10 л.с. – турбонагнетатель. Соотношение сил здесь все равно не в пользу механического привода. 1056 л.с. должен будет выдать турбодвигатель и 1167 л.с. – его собрат с суперчарджером. При этом турбодвигатель, к слову, намного меньше износится, что тоже порой имеет значение. (Примечание: все приведенные здесь соотношения, конечно, не идеально точны для двигателей внутреннего сгорания, но близки к реальности). Так что, подводя итог, можно сказать, что «черная магия» турбонаддува – не магия вовсе, а просто более эффективное использование энергии, которую выделяет двигатель. Однако пока изложенные выше вещи удалось донести до конструкторов и разработчиков моторов, прошли десятилетия – и это не преувеличение. Однако сейчас можно наблюдать огромную популярность турбонаддува. Значит, кто-то все-таки не побоялся «черной магии», что не может не радовать.
✠ что такое supercharger
Многие пишут в личку что такое чарджер, что он дает, как работает и в чем отличия от турбины. Постораюсь написать максимально понятный пост.
Чарджер имеет другие названия ( суперчарджер, нагнетатель, чарг, компрессор)
Нагнетатели отличаются от турбин тем, что приводятся в действие ремнем от коленала ( ремень натянут на шкив нвгнетателя и коленвала)
Нагнетатели бывают трех видов
Рутсовые, центрефужные и системы лисхольм
Рутс сильно греют воздух и производительность не очень хорошая
Центрефужный нагнетатель доводьно популярен у немцев, по сути это турбина работающая от ремня и не имеющая горячей части
Лично я отдаю предпочтение чарджерам системы «лисхольм», эти сверла способны творить чудеса не сильно нагревая при этом воздух.
Почему чарджеры нагревают воздух?! В этом нет ничего необычного, турбины так же греют его…
Любое сжатие воздуха приводит к нагреву. Будь то турбина сжимающая крыльчаткой, будь то чарджер сжимающий воздух своими шнеками.
Чарджеры не требуют переделки выпускного коллектора но требуют довольно сложной переделки впускного
в то время как впуск турбины может собрать и ребенок.
Чарджер ремонтируется проще чем турбина и не нуждвется в постоянной подачи масла. Слабые места у нагнетателей это в основном муфта и подшипники, больше ломаться там и нечему.
Если правильно подобрать нагнетатель то можно добиться идеально ровного прироста сил без турбоям и прочего.

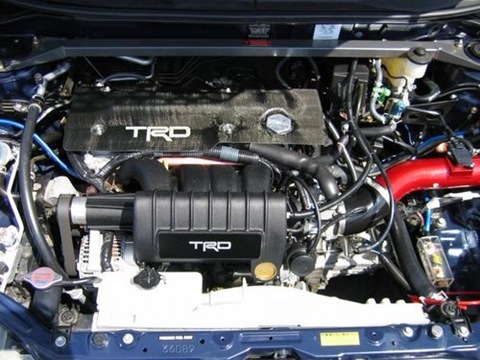

С турбиной проще закрыть капот, с компрессором это может быть весьма проблематично. т.к. он ставится в основном в развал мотора, хотя при желании можно вкорячить и вместо кондера или даже куда то сбоку если для этого есть пространство.
Как известно, турботачки охлаждают впускной сжатый воздух через интеркулера, такой трюк имеет место быть и в случае с нагнетателями, вариант довольно бюджетный и очень удобен если ставить чарджер с боку или вместо кондера. Есть так же более компактный но дорогой способ охладить впуск с компрессором, установив два вертикальных радиатора во впускном коллекторе
Тем кто выбирает между чаргом и турбиной нужно учитывать все вышеизложенное и понимать затраты.
Поставить на мотор комплект идеального чарджера, который будет тянуть с низов и до конца стоит не дешего.
Рассмотрим вариант надувки 0.6 на моторе 1uz vvti
Что потребуется:
Сам чарджер 112 ( цена в районе 35тр)
Радиаторы (цена 15тр)
Форсунки 3sgte последнего поколения (цена 15тр)
Мозги вемс или обит (цена 40тр)
Впускной коллектор ( мы делаем за 60тр)
Ремень( 3 тр)
Шкивы (10тр)
Фитинги, помпа, и радиатор внешний (цена 20 тр)
Итог 200 тысяч такова цена хорошего комплекта, но стоит лишь поднять планку и сразу попвдаем на шатуны, поршни и итон 122, а такой комплеут уже переваливает за пол млн
[25] Турбина или суперчарджер?
Турбонаддув — это не что иное, как слово, обозначающее процесс работы центробежного нагнетателя с турбоприводом (который в России часто называют просто турбиной), имеющий своей целью увеличение объема вентиляции двигателя. Конечный результат сходен с результатом действия любого нагнетателя – увеличение массы потока воздуха к двигателю и связанный с ним прирост мощности. Мощность, как известно, напрямую зависит от того, сколько воздуха попадет в двигатель.
Принципиальная разница между турбонагнетателем и традиционным нагнетателем с механическим приводом (также, возможно, известным читателю под словом «суперчарджер») состоит в способе, которым он приводится в действие. Все нагнетатели по сути своей – насосы. Они качают воздух и все они, естественно, требуют какого-то источника энергии, чтобы выполнять эту свою функцию. Нагнетатели с механическим приводом (центробежные, винтового типа или объемные нагнетатели Рута) работают благодаря энергии, получаемой ими от коленвала через механическое соединение – ремень, зубчатую передачу и т.п. Турбонагнетатели же извлекают энергию для своей работы из того, что вообще-то предназначено для выброса наружу – из потока выхлопных газов. Забавно, но в итоге турбина, работающая на таком «отработанном материале», способна дать любому двигателю более высокий прирост мощности – просто потому, что она не требует дополнительных энергозатрат от этого самого двигателя.
Кстати, эти энергозатраты намного более высоки, чем многие думают. Возьмем, к примеру, механический нагнетатель, который теоретически добавляет к мощности двигателя 100 лошадиных сил. До этого он «скушает» 25-35 л.с. (если двигатель не очень объемный). Эта величина, кстати, зависит от КПД самого нагнетателя, но это уже тема для другой статьи 🙂 Так вот, «отъев» от поставляемой им самим мощности те самые 25-35 л.с., механический нагнетатель оставит двигателю соответственно только 65-75 «лошадей». В то же время турбина, которая раскручивается выхлопными газами, а никак не коленвалом, даст двигателю 90-95 л.с. дополнительной мощности. При этом, конечно, 5-10 «лошадей» тоже потеряются — из-за противодавления в выпускном тракте, — но масштаб все равно не тот, не правда ли? В итоге при прочих равных двигатель с турбонаддувом получит мощности на 30-40 процентов больше, чем тот же двигатель с механическим нагнетателем.
Однако многие считают работу турбонагнетателей некой «черной магией». Свою долю в восхищенное недоумение, которое кто-то наверняка испытывает перед турбинами, вносит распространенное заблуждение касательно того, что поток выхлопных газов от двигателя недостаточно силен для того, чтобы привести в действие нагнетатель (компрессор). Однако это не так. Энергетический потенциал выхлопа любого двигателя внутреннего сгорания огромен. Он почти равен тому, что передается через маховик. А все благодаря тому, что энергия горения в ДВС высвобождается почти в одинаковых долях тремя путями: вращение коленвала, выделение тепла и сила выхлопа. Эта последняя сила как раз и заставляет вращаться целые газотурбинные двигатели, что уж говорить о турбочарджерах (а они представляют собой те же ГТД, только маленькие, и используют двигатель внутреннего сгорания как топку). Хороший повод задуматься о том, сколько энергии мы тратим впустую, позволяя ей просто утекать в атмосферу, хотя она могла бы добавить нам немного дополнительных лошадей под капот 🙂
Теперь вспомним школьный курс математики и немного поупражняемся на гипотетическом драгстере, который, допустим, оснащен суперчарджером и имеет мощность в 1000 л.с. Предположим, 500 л.с. из этой тысячи получены как раз благодаря суперчарджеру. Немного отмотав текст назад и взяв оттуда соотношение 65/100, с которым механические нагнетатели выдают реальную прибавку к мощности, а потом разделив 500 на 0,65, мы получим 769 л.с. Именно такую мощность должен реально выдавать суперчарджер, чтобы двигатель получил в итоге 500 л.с. в плюс. А теперь посчитаем, сколько «лошадей» потребуется от турбины, чтобы получить такой же результат. Взяв выше соотношение 95/100, получим 526 л.с. Из этого следует, что двигатель с механическим нагнетателем должен вырабатывать мощность в 1269 л.с. (500 + 769), чтобы сравняться с турбированным двигателем мощностью в 1026 л.с. (500 + 526) – при прочих равных условиях, безусловно.
Впрочем, 35 л.с., которые теряет суперчарджер и 5 л.с., которые теряет турбонагнетатель – значения максимальные. Возьмем другое соотношение: 25 л.с. теряет суперчарджер и 10 л.с. – турбонагнетатель. Соотношение сил здесь все равно не в пользу механического привода. 1056 л.с. должен будет выдать турбодвигатель и 1167 л.с. – его собрат с суперчарджером. При этом турбодвигатель, к слову, намного меньше износится, что тоже порой имеет значение. (Примечание: все приведенные здесь соотношения, конечно, не идеально точны для двигателей внутреннего сгорания, но близки к реальности). Так что, подводя итог, можно сказать, что «черная магия» турбонаддува – не магия вовсе, а просто более эффективное использование энергии, которую выделяет двигатель. Однако пока изложенные выше вещи удалось донести до конструкторов и разработчиков моторов, прошли десятилетия – и это не преувеличение. Однако сейчас можно наблюдать огромную популярность турбонаддува. Значит, кто-то все-таки не побоялся «черной магии», что не может не радовать.
Что лучше суперчарджер или турбина
