Билет 13(2) Что подразумевают под чтением чертежа? Алгоритм чтения чертежа
Чтение чертежа заключается в представлении по плоским изображениям объемной формы предмета и в определении его размеров. Эту работу рекомендуется проводить в такой последовательности:
1. Прочитать основную надпись чертежа. Из нее можно узнать название детали, наименование материала, из которого ее изготовляют, масштаб изображений и другие сведения.
2. Определить, какие виды детали даны на чертеже, какой из них является главным.
3. Рассмотреть виды во взаимной связи и попытаться определить форму детали со всеми подробностями. Этой задаче помогает анализ изображений, данных на чертеже. Представив по чертежу геометрическую форму каждой части детали, мысленно объединяют их в единое целое.
4. Определить по чертежу размеры детали и ее элементов. Приведем пример чтения чертежа детали (вначале даны вопросы к чертежу, а затем ответы на них).
Вопросы к чертежу (рис. 143. Вопросы составлены в последовательности, соответствующей правильному порядку чтения чертежей)
1. Как называется деталь?
2. Из какого материала ее изготовляют?
3. В каком масштабе выполнен чертеж?
4. Какие виды содержит чертеж?
5. Сочетанием каких геометрических тел определяется форма детали?
6. Опишите общую форму детали.
7. Чему равны габаритные размеры деталей и размеры отдельных частей?
Рис. 143. Чертеж детали
Ответы на вопросы к чертежу (см. рис. 143).
1. Деталь называется «направляющая».
2. Изготовляют деталь из стали.
3. Масштаб чертежа 1:1, т. е. деталь изображена в натуральную величину.
4. Чертеж содержит два вида: главный и слева.
5. Выделив части детали, рассмотрим их слева направо, сопоставляя оба вида.
Крайняя левая часть на главном виде имеет форму прямоугольника, а на виде слева — окружности. Значит, это цилиндр. так как такие проекции характерны для цилиндра.
Вторая слева часть на главном виде имеет форму трапеции. На виде слева она показана двумя окружностями. Такие проекции может иметь только усеченный конус.
Третья часть, как и первая, показана на главном виде прямоугольником, а на виде слева — окружностью. Значит, она имеет также форму цилиндра.
Четвертая часть на главном виде имеет очертание прямоугольника, внутри которой проведены две горизонтальные линии, а на виде слева — шестиугольника. Такие изображения характерны для шестиугольной призмы.
Крайняя справа часть показана прямоугольником на главном виде и окружностью на виде слева. Мы знаем, что такие изображения определяют цилиндр.
По штриховым линиям на главном виде и по окружности самого меньшего диаметра на виде слева можно сделать вывод, что внутри детали имеется сквозное цилиндрическое отверстие.
6. Объединив все части, устанавливаем общую форму предмета (рис. 144). Она представляет собой сочетание цилиндров, усеченного конуса и шестиугольной призмы, расположенных на одной оси. Вдоль оси детали проходит сквозное цилиндрическое отверстие.
Рис. 144. Изометрическая проекция детали
7. Габаритные (наибольшие и наименьшие) размеры детали таковы: длина 160 мм, диаметр 90 мм, диаметр отверстия 20 мм. Диаметр крайней левой цилиндрической части 30 мм, длина 18 мм. Высота усеченного конуса 20 мм, угол при вершине 30°, диаметр большего основания 48 мм.
Такой же диаметр имеет следующая цилиндрическая часть. Длина цилиндра определяется как разность между размерами 75 и 38, т. е. равна 37 мм.
Два размера части детали, имеющей форму шестиугольной призмы, нанесены на виде слева: между параллельными гранями —65 мм, между двумя ребрами —75 мм. Длина этой части не указана, она определяется вычитанием из габаритного размера (160) размеров 75 и 45. Диаметр наибольшего цилиндра 90 мм, длина его 45 мм. Диаметр отверстия 20 мм.

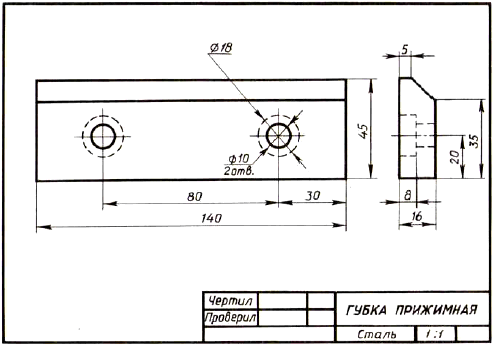

Прочитайте чертеж на рисунке 145.
Рис. 145. Задание для упражнений
1. Как называется деталь?
2. Из какого материала она изготовляется?
3. Какие виды даны на чертеже?
4. Сочетанием каких геометрических тел определяется форма детали?
5. Какие элементы детали показаны на главном виде двумя окружностями диаметром 10?
6. Изображением каких элементов являются окружности диаметром 18 и почему они проведены на главном виде штриховыми линиями?
Как научиться читать чертежи: советы и рекомендации
Умение читать чертежи — основной навык студентов технических вузов и колледжей, особенно, со строительным или производственным уклоном. Чертежи относятся к технической документации, в которой содержится информация для строительства или производства. От того, насколько точно специалист читает эти бумаги, часто зависят жизни людей.
В учебных заведениях учат основам, которые помогут в дальнейшем разобраться в любых конструкторских документах. Эти правила универсальны, с ними вам станет легче понимать чертежи.
Что такое чертёж
Чтобы научиться читать чертежи, нужно знать, что это такое. Чертёж — не просто изображение, это конструкторский документ. В нём на плоскости с помощью линий, масштабирования, различных надписей и обозначений записывают всю важную информацию о проекте, которая необходима специалисту.
Чертежи бывают разными, например, теоретическими, сборочными, монтажными и так далее. На них объект представляют в общем виде, в разрезе или отдельными частями. Итоговое изображение зависит от его предназначения. Все виды чертежей объединяют правила, по которым их создают. Эти правила закреплены в ГОСТах, которые вы найдёте в единой системе конструкторской документации, которая постоянно пополняется.
Последовательность чтения чертежа
Информация в чертеже зашифрована специальными символами и терминами, чтобы она была универсальной и понятной любому специалисту. Также существует определённый порядок чтения чертежа. Если его придерживаться, вы ничего не упустите.
Нюансы
Чтение чертежа — кропотливый процесс, особенно на первых порах. Чтобы научиться читать чертежи, сначала ознакомьтесь с теорией в учебниках, лекциях и даже видео на YouTube. Чем чаще вы будете анализировать чертежи, тем быстрее разовьёте этот навык и визуальное мышление. Не пытайтесь запомнить все ГОСТы сразу, начинайте с малого: с оформления основной подписи, далее переходите к изучению самых частых линий и обозначений в чертежа.
Чертёж бывает практической частью учебной работы. Если это ваш случай и вы не уверены в своих силах, Мультиворк поможет получить зачет или отличную оценку. Оформите заявку, обсудите все детали с менеджером и не волнуйтесь за учёбу.
Учимся читать чертежи
Специалисты строительных, технических направлений должны не просто уметь создавать чертежи, но и пользоваться ими. «Читать» различные схемы и планы может не каждый квалифицированный специалист. Для этого нужно обладать не только надежными знаниями, но и определенными навыками. Сегодня мы расскажем, как расшифровывать чертежи.
Специалисты строительных, технических направлений должны не просто уметь создавать чертежи, но и пользоваться ими. «Читать» различные схемы и планы может не каждый квалифицированный специалист. Для этого нужно обладать не только надежными знаниями, но и определенными навыками. Сегодня мы расскажем, как расшифровывать чертежи.
Что значит «читать чертежи»?
Чтение чертежей – это особый процесс, когда специалист не просто смотрит на картинку, представляя ее на конкретном участке, а вникает в детали, изучая условные обозначения, особенности тех или иных элементов и пр. Другими словами, чтение чертежей представляет собой «перевод» схем, планов в понятный для специалиста вид, который даст представления о последовательности действий (что, где, когда и как делать), желаемом результате.
Чтение чертежей
Чтение чертежей происходит не только на основе изучения непосредственно «рисунка». Здесь важно разобраться, как с самим чертежом, так и технической, проектной и иной сопровождающей документацией.
«Читателю» чертежей важно изучить все схемы, пояснительные записки, сметы, рекомендации, правила безопасности и иные моменты. Изучение планов является обязательной частью в любом монтажном, строительном, даже в производстве деталей/конструкций, сборке изделия и пр.
Сегодня многие инструкции по сборке мебели, игрушек и прочих изделий представлены в виде схем и чертежей. Поэтому важно понимать, как вникнуть в приложенную к товару схему, чтобы правильно собрать его и пользоваться в дальнейшем.
Почему читать чертежи бывает сложно?
Чертеж – это не просто рисунок или схема, а самый настоящий «конструкторский документ», который разъясняет нюансы сборки изделия, делает его пригодным для дальнейшего использования, безопасным. Если с инструкцией к товару ознакомиться может каждый, так как там изображен простейший чертеж, то вот со строительными планами, монтажными съем амии, архитектурными решениями разобраться сможет не каждый. Здесь важны знания в определенной области наук и навыки по обработке, «переводу» графической информации в осмысленный текст.
Как научиться читать чертеж?
«Чтение чертежа» бывает сложным на фоне следующих факторов:
Чаще всего проблемы при чтении чертежей возникают из-за неправильного оформления или не точных рекомендаций, сведений. Разобраться в этом случае в схеме сможет только ее создатель.
Как научиться читать чертежи: советы для начинающих
Чтение чертежей — правила для начинающих
Чертеж — это графическое изображение линиями на плоскости объекта (с указанием его размеров), необходимых для того, чтобы его изготовить, собрать, установить, построить, проконтролировать и т. д.
Принципы начертания планов и схем неизменны и в традиционном формате (на бумаге), и в цифровом — в специализированных программах. Поэтому для чтения любых чертежей необходимо знать основы конструкторской документации.
Чтение чертежа — это умение определить по техническому эскизу название изделия, масштаб изображения, размеры и форму, а также материалы, из которых оно изготовлено.
Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут.
Видов чертежей существует множество. В основном они делятся по признакам:
Выделяют 5 основных назначений чертежей:
В основном возможность прочитать технический эскиз зависит от того, оформлен ли он согласно общепринятым стандартам. Все технические рисунки изготавливают согласно правилам государственных стандартов (ГОСТ) и Единой системы конструкторской документации (ЕСКД).
В грамотно составленных чертежах содержится большой объем информации об изделии. Помимо неправильного оформления, помешать прочитать чертеж могут:
Обозначения на чертежах в машиностроении
Обозначения размеров
На чертежах, как правило, не указывают размерность (то есть единицу измерения размера). По умолчанию в машиностроении на технических эскизах все размеры указывают в миллиметрах. На других технических схемах — к примеру, архитектурных, — масштаб и размеры уточняют отдельно в соответствии с ГОСТами.
Чтобы обозначить величину какой-либо детали, используют соответствующие числа (без указания единиц измерения) и линиями со стрелками на концах. Эти линии непрерывны, чтобы не путать их с другими, и параллельны контурам детали. Располагаются они снаружи изображаемого объекта.
Примеры указания размеров представлены на изображении ниже.
Выделяют несколько основных разновидностей размеров:
Правильное оформление линейных, радиальных и угловых размеров — на иллюстрации ниже.
Допуски и посадки
Идеальная сборка механизмов практически невозможна из-за возможностей станков и особенностей измерения. В машиностроении выделяют два вида размеров детали: действительный и номинальный.
Действительный размер детали — это размер с допустимой погрешностью.
В связи с тем, что номинальный и действительный размеры деталей почти всегда различаются, сборка механизмов невозможна без заранее продуманной системы допусков и посадок. Величина этих допусков и посадок определяется допустимой точностью обработки и спецификой планируемого изделия.
Допуском называют диапазон возможного отклонения действительного размера от номинального.
Посадка состоит из 2 допусков: допуска на наружной поверхности и допуска на внутренней поверхности. Она определяется величиной зазора или натяга при сборке.
На чертежах помимо номинального размера указывают два параллельных значения, между которыми находится действительный. Есть 3 основных способа указать величину предельных отклонений, т. е. допуска:
Подробнее эти способы рассмотрены на иллюстрации.
Допуски, их форма и расположение на поверхности детали обозначают графическими символами, регламентированными в системе ГОСТов.
Выносные элементы
Иногда масштаба технического эскиза недостаточно для того, чтобы показать подробно размер, форму или строение изделия. Тогда удобнее вынести часть детали в увеличенном виде за пределы основного изображения.
Выносной элемент — это увеличенное изображение части изделия, которое требует особых пояснений в отношении формы, размеров и других данных.
Правила оформления выносных элементов просты. Часть, которую необходимо вынести, обычно обводят кругом или овалом и подписывают либо римской цифрой, либо кириллической буквой. При этом не используют буквы: Й, О, Х, Ъ, Ы, Ь.
Это же число становится знаменателем фрагмента, а в числителе указывается его масштаб. В тех случаях, когда для обозначения использовали букву, ее записывают спереди, а масштаб указывают в скобках за ней.
В некоторых случаях выносной элемент отображает часть объекта в том же размере, но, например, в другом сечении. К примеру, на машиностроительном чертеже деталь представлена видом, а выносной элемент представлен в разрезе.
Вне зависимости от назначения выносного элемента, на чертежном листе его стараются располагать близко к соответствующему месту на изображении объекта.
Обозначение материалов в сечениях
Сечение — это один из способов изображения объекта на техническом эскизе. Он представляет собой изображение фигуры, получившееся после ее условного рассечения. Оно позволяет рассмотреть внутренний вид предмета.
Например, деталь в разрезе может выглядеть так, как на изображении ниже.
Сечения бывают 2 основных форм.
Во втором случае контур сечения заполняют линиями определенной формы. Виды линий и их значение четко регламентированы в ГОСТах.
Если материал не включен в ГОСТы и, соответственно, не имеет обозначения, можно применить дополнительное обозначение. Но в таком случае обязательно пояснить значение штриховки на чертеже.
Если сечение слишком узкое и длинное, то полностью заштриховать необходимо только контуры отверстий и концы детали. Остальную площадь рекомендуется штриховать небольшими участками в нескольких местах. Пример такой штриховки — на картинке.
Как научиться читать чертежи в строительстве
Технические эскизы в строительстве и архитектуре, как правило, состоят из нескольких листов. Каждый из них отражает отдельную часть проекта объекта.
Многие элементы строительных чертежей эксклюзивны и специфичны, в других видах чертежей (например, машиностроительных) они не встречаются.
Поскольку в строящемся объекте необходимо учесть множество различных элементов, неопытному взгляду строительный чертеж может показаться слишком сложным.
Чтобы не запутаться в строительном чертеже, стоит соблюдать определенный порядок действий.
Необходимо учитывать, что все планы зданий — это горизонтальные разрезы на уровне окон и дверей. Высотные отметки от уровня земли обозначают за пределами контуров технического эскиза.
Условные обозначения на чертежах технологической документации
Все условные обозначения, используемые на чертежах любых видов, установлены государственными стандартами и ЕСКД. Эти стандарты регулируют правила оформления знаков, букв, цифр, линий и пр.
Поскольку чертежи — это специализированная документация, не предназначенная для чтения сторонними людьми, обычно на них не разъясняют значение условных обозначений. Поэтому ознакомиться с ГОСТами для выполнения и распознавания технических схем и эскизов необходимо.
Буквенные условные обозначения отражают значение условной величины: радиус, шаг резьбы и др.
Цифровые условные обозначения выражают значения размеров.
Буквенно-цифровые условные обозначения обычно используют в электрических схемах.
Графические условные обозначения представляют собой базовые элементы технического рисунка. К ним относят, например, материал изделия, структуру детали, конструкцию.
Согласно ГОСТ, на технических схемах в обязательном порядке обозначают:
У обозначения комплектов документов существует своя структура и длина кодового обозначения.
В каком порядке читают сборочный чертеж
Сборочный чертеж — это документ, содержащий изображение сборочной единицы.
Сборочный чертеж дает представление о расположении и взаимной связи составных частей. Благодаря ему возможно осуществить сборку и проконтролировать сбор предмета.
Этот вид чертежей состоит из тех же частей, что и машиностроительный чертеж: виды, разрезы и сечения деталей. Он является своеобразной противоположностью деталирования — построения чертежа уже существующей оригинальной детали.
На чертеже ниже представлен сборочный чертеж механизма. Отдельно справа дан вид, поясняющий форму рукоятки.
При чтении сборочных чертежей пользуются теми же правилами, что и в других чертежах.
Порядок чтения чертежей для новичков
Основной смысл чтения чертежа заключается в том, чтобы по плоским изображениям представить объемную форму предмета и определить его размер. Существует рекомендованная последовательность чтения чертежей, к которой прибегают и новички, и профессионалы: инженеры, строители, архитекторы, сборщики деталей и др. Она делает процесс чтения технического эскиза несложным.
Пример чертежа с пояснениями
Рассмотрим чертеж детали.
В первую очередь необходимо обратиться к главной надписи на чертеже — она расположена в рамке в правом нижнем углу чертежа. Согласно ей, на данном чертеже изображены резьбовые соединения, а именно скрепление болтом. Также в главной надписи указан код документа, индекс изделия и масштаб чертежа. Масштаб равен 1:1 — значит, изображение выполнено в натуральную величину.
На главном виде — наложенное сечение скрепляемых деталей. Соединение показано в двух проекциях. Отдельно изобразили болт с метрической резьбой, высотой 120 и диаметром 30. Размерность не указана — следовательно, используется величина по умолчанию, т. е. миллиметры. Также отдельно изобразили гайку в виде сверху. Определить размер шайбы по данному чертежу невозможно.
Как правильно читать чертежи: пошаговая инструкция и полезные советы
Техническая документация — чертежи, монтажные схемы и др. — неотъемлемая часть любого строительства и производственного процесса. В ней содержится информация, необходимая для сборки и производства. Главное, правильно все прочитать, а с этим нередко возникают сложности.
Как научиться читать чертежи? В этой статье я собрал для вас полезную информацию, с помощью которой вы сможете справиться с любым техническим документом.
Почему читать чертежи сложно?
Чертеж — конструкторский документ, который используется в процессе создания изделия и его эксплуатации. Его может прочитать каждый, кто знаком с правилами графического отображения и системой условных обозначений (они вырабатывались столетиями и едины для всех без исключения).
Но иногда с прочтением возникают сложности. И вот несколько причин, почему:
Умение читать чертежи в основном зависит от того, были ли они оформлены согласно общепринятому стандарту или нет.
Чтение чертежей для чайников: пошаговая инструкция
На то, чтобы безошибочно разбираться в любых конструкторских документах, уходят годы. Здесь особенно важна практика: чем больше вы с ними работаете, тем проще и легче становится их понимать.
Но у меня для вас есть и хорошая новость: придерживаясь парочки универсальных правил, вы не испытаете сложностей в процессе чтения.
На чертеже содержится информация об этапе оформления. Обращайте внимание на буквы. П — техническое предложение, Э — этап эскиза, Т — технический вариант, а О — опытная партия. Есть еще буквы А и Б, которые указывают на скорректированный вариант по данным опытной партии и документ, выполненный по варианту с буквой А соответственно.
Особенности и нюансы чтения
Читаем чертежи правильно: для этого нужно придерживаться не только строго заданной последовательности (описана выше).
Если перед вами конструкторская документация, связанная, например, с машиностроением, металлоконструкциями — начинайте ее изучать с размеров, условных обозначений, стандартов и формы на плоскости.
Если все оформлено правильно, то мы читаем сборочный чертеж без использования дополнительной документации.
При работе над чертежами металлоконструкций посмотрите, каким образом размещены отдельные элементы, по какому принципу их нужно собирать в целую форму. Оцените масштаб, массу и число идентичных документов. Уточните все размеры, чтобы заранее найти неточности.
Обратите внимание на способы проектирования и расположение проекций. Есть три варианта, и все они могут отображаться на одном листе. Разобраться, где какая, помогают условные обозначения.
