Порядок неполной разборки и сборки ПМ.

Назначение, боевые свойства ПМ.

Огонь из пистолета ведется одиночными выстрелами. Огонь из пистолета наиболее эффективен на расстояниях до 50 м.

· Убойная сила пули сохраняется до 350 м.

· Вес пистолета с магазином, снаряженным восемью патронами- 810г.(890)

(Данные в скобках приведены для пистолета ПММ).

Порядок неполной разборки и сборки ПМ.

Разборка пистолета может быть неполной и полной.

Неполная разборка производится для чистки, смазки и осмотра пистолета.

Частая полная разборка не допускается, т.к. она ускоряет изнашивание частей и механизмов.

При разборке и сборке необходимо соблюдать следующие правила:

Неполную разборку производить в следующем порядке:

ПРОВЕРИТЬ, нет ли патрона в патроннике, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в крайнее заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затворную задержку вниз отпустить затвор.

Левой рукой отвести затвор в крайнее заднее положение и, приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины. Отделить затвор от рамки и поставить спусковую скобу на свое место.

3. ОТДЕЛИТЬ ОТ СТВОЛА ВОЗВРАТНУЮ ПРУЖИНУ. Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола.

Сборку пистолета после неполной разборки производить в обратном порядке:

К достоинствам пистолета можно отнести его небольшие размеры и вес, хорошее останавливающее действие, а также простоту и надёжность конструкции.

Вопрос № 3: “Чистка и смазка пистолета Макарова”.

Пистолет должен всегда содержаться в чистоте и исправности.

Чистка пистолета производится:

Смазку наносить на хорошо очищенную и сухую поверхность металла немедленно после чистки.

Чистку пистолета производить в следующем порядке:

1. Подготовить протирочные и смазочные материалы.

2. Осмотреть принадлежность и подготовить ее для использования при чистке.

4. Прочистить канал ствола: протиркой с паклей, пропитанной жидкой ружейной смазкой начисто вычистить канал ствола с дульной части. Насухо протереть канал ствола чистой ветошью. Патронник чистить с казенной части ствола, вращая протирку с паклей (ветошью), прижатой к уступу патронника.

Вопрос N 4: «Назначение, боевые свойства АК».

Для поражения противника в рукопашном бою к автоматам АКМ, АКМС, АК-74, АКС-74 присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК-74Н и АКС-74Н (М) присоединяется ночной стрелковый прицел универсальный (НСПУ).

Для стрельбы из автоматов АК-74, АКС-74, АКС-74У применяются 5,45-мм патроны с обыкновенными ПС, и трассирующими Т пулями.

Из автомата ведется автоматический и одиночный огонь. Автоматический огонь является основным видом огня: он ведется короткими (до 5 выстрелов), длинными (до 10 выстрелов) очередями и непрерывно.

Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола в газовую камеру к газовому поршню затворной рамы.

При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень и затворную раму с затвором в заднее положение. При отходе затворной рамы назад происходит отпирание затвора, затвор извлекает из патронника гильзу и выбрасывает ее наружу. Затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок или в магазине есть патроны.

Если переводчик установлен на одиночный огонь, то при нажатии на спусковой крючок произойдет только один выстрел; для производства следующего выстрела необходимо отпустить спусковой крючок и нажать на него снова.

Вопрос N 5: «Порядок неполной разборки и сборки АК.

Нормативы АК согласно КС-2012″.

Разборка автомата может быть неполной и полной.

Частая полная разборка не допускается, т.к. она ускоряет изнашивание частей и механизмов.

При разборке и сборке необходимо соблюдать следующие правила:

Н е п о л н у ю р а з б о р к у АК производить в следующем порядке:

1. ОТДЕЛИТЬ МАГАЗИН. Удерживая автомат левой рукой за шейку приклада или цевье, правой обхватить магазин. Нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его.

После этого, проверить, НЕТ ЛИ ПАТРОНА В ПАТРОННИКЕ, для чего опустить переводчик вниз, поставив его в положение «АВ» или «ОД»; отвести рукоятку затворной рамы назад, осмотреть патронник, отпустить

рукоятку затворной рамы и спустить курок с боевого взвода.

2. ВЫНУТЬ ПЕНАЛ ПРИНАДЛЕЖНОСТИ ИЗ ГНЕЗДА ПРИКЛАДА. Утопить пальцем правой руки крышку гнезда так, чтобы пенал под действием пружины вышел из гнезда.

3. ОТДЕЛИТЬ ШОМПОЛ. Оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора основания мушки, и вынуть шомпол. При затруднительном отделении шомпола разрешается вставить выколотку в отверстие головки шомпола, оттянуть от ствола конец шомпола и извлечь его.

П р и м е ч а н и е: У АКМС, АКС-74 и АКС-74У пенал, а у АКС-74У и

шомпол находятся в сумке для магазинов.

4. ОТДЕЛИТЬ ДУЛЬНЫЙ ТОРМОЗ-КОМПЕНСАТОР (у АК-74 и АКС-74) или ПЛАМЕГАСИТЕЛЬ (у АКС-74У). Утопить отверткой фиксатор дульного тормоза компенсатора (пламегасителя) и свернуть его с резьбового выступа основания мушки, вращая его против хода часовой стрелки. В случае тугого вращения допускается поворот его с помощью выколотки (шомпола), вставленного в окна дульного тормоза-компенсатора (пламегасителя).

5. ОТДЕЛИТЬ КРЫШКУ СТВОЛЬНОЙ КОРОБКИ. Левой рукой обхватить шейку приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и отделить крышку. (у АКС-74У крышка ствольной коробки не отделяется, а открывается до упора ограничителей угла поворота крышки в опорные площадки основания для крепления газовой трубки и крышки ствольной коробки).

6. ОТДЕЛИТЬ ВОЗВРАТНЫЙ МЕХАНИЗМ. Удерживая автомат левой рукой зашейку приклада, правой подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки. Приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.

7. ОТДЕЛИТЬ ЗАТВОРНУЮ РАМУ С ЗАТВОРОМ. Продолжая удерживать автомат левой рукой, правой отвести затворную раму назад до отказа, приподнять ее вместе с затвором и отделить от ствольной коробки.

8. ОТДЕЛИТЬ ЗАТВОР ОТ ЗАТВОРНОЙ РАМЫ. Взять затворную раму в левую руку затвором кверху; правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.

9. ОТДЕЛИТЬ ГАЗОВУЮ ТРУБКУ СО СТВОЛЬНОЙ НАКЛАДКОЙ. Удерживая автомат левой рукой, правой надеть пенал принадлежности прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения и снять газовую трубку с патрубка газовой камеры. (у АКС-74У отсутствует замыкатель газовой трубки).

С б о р к у АК п о с л е н е п о л н о й р а з б о р к и

производить в обратной последовательности:

Дата добавления: 2015-09-13 ; просмотров: 34 ; Нарушение авторских прав

Источник

Порядок неполной разборки и сборки ПМ

Неполную разборку пистолета производить в следующем порядке.

Проверить, нет ли в патроннике патрона, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор.

Левой рукой отвести затвор в крайнее заднее положение и, приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины. Отделить затвор от рамки (рис. 46) и поставить спусковую скобу на свое место.

3) Снять со ствола возвратную пружину. Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола.

Рис. 44. Извлечение магазина из основания рукоятки

Рис. 45. Оттягивание спусковой скобы

Рис. 46. Отделение затвора от рамки

Рис. 47. Введение свободного конца возвратной пружины в канал затвора

Сборку пистолета после неполной разборки производить в обратном порядке.

2) Присоединить затвор к рамке. Удерживая рамку за рукоятку в правой руке, а затвор в левой, ввести свободный конец возвратной пружины в канал затвора (рис. 47) и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу (рис. 48). Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в пазах рамки, и, прижимая затвор к рамке, отпустить его. Затвор под действием возвратной пружины энергично возвращается в переднее положение. Включить предохранитель (поднять флажок вверх).

Примечание. Для присоединения затвора к рамке не обязательно оттягивать вниз и перекашивать спусковую скобу. При этом, отводя затвор в крайнее заднее положение, необходимо приподнять его задний конец вверх до отказа так, чтобы не произошло утыкания нижней передней стенки затвора в гребень спусковой скобы, ограничивающий движение затвора назад.

Рис. 48. Присоединение затвора к рамке

Рис. 49. Вставление магазина в основание рукоятки

Источник

НЕПОЛНАЯ РАЗБОРКА ПМ

2. Проверить, нет ли в патроннике патрона

Для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием большого пальца правой руки на затворную задержку отпустить затвор (рис № 6,7).

3. Отделить затвор от рамки.

4. Снять со ствола возвратную пружину.

Удерживая рамку правой за рукоятки и вращая возвратную пружину на себя левой рукой, снять её со ствола (рис № 10).

Сборку пистолета после неполной разборки производить в обратном порядке.

2. Присоединить затвор к рамке. Удерживая рамку за рукоятку в правой руке, а затвор в левой, ввести свободный конец возвратной пружины в канал затвора и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу. Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в пазах рамки, и, прижимая затвор к рамке, отпустить его. Включить предохранитель.

ПОРЯДОК ПОЛНОЙ РАЗБОРКИ ПМ.

1. Отделить шептало с пружиной и затворную задержку от рамки.

Выступом протирки снять крючок пружины шептала с затворной задержки (рис № 12).

Указательным и большим пальцами правой руки повернуть шептало вперёд на 180 градусов (рис № 13),
рисри

затем шептало и затворную задержку приподнять вверх и отделить их от рамки (рис № 14).

Лезвием протирки вывинтить винт, сдвигая рукоятку назад, отделить её от основания рукоятки (рис. №15,16.)

Отделить курок от рамки. Удерживая рамку в левой руке указательным и большим пальцами правой руки повернуть курок вперёд на 180 градусов, сдвинув курок в сторону ствола и вынуть его (рис № 19).

Отделить спусковую тягу с рычагом взвода от рамки. Удерживая рамку в левой руке, правой рукой приподнять задний конец спусковой тяги и вывести цапфу из отверстия спускового крючка (рис № 20).

Отделить спусковой крючок от рамки. Удерживая рамку в левой руке, правой рукой оттянуть спусковую скобу вниз, как это делается при неполной разборке пистолета; поворачивая хвост спускового крючка вперед, вывести цапфы спускового крючка из цапфенных гнёзд в рамке и отделить спусковой крючок отрамки (рис № 21). Поставить спусковую скобу на место.

Отделить предохранитель и ударник от затвора. Взяв затвор в левую руку, большим пальцем правой руки повернуть флажок предохранителя вверх, затем указательным пальцем правой руки отвести флажок из гнезда несколько в сторону, повернуть дальше назад и вынуть из гнезда затвора (рис № 22). Лёгкими ударами задним концом затвора по ладони правой руки извлечь из затвора ударник (рис № 23).

Отделить выбрасыватель от затвора. Положить затвор на стол (скамейку) затворным окном от себя, правой рукой при помощи выступа протирки утопить гнеток, одновременно нажимая указательным пальцем левой руки на переднюю часть выбрасывателя (рис № 24), поворачивая его вокруг зацепа, вынуть выбрасыватель из паза, извлечь из гнезда затвора гнеток с пружиной.

Разобрать магазин. Взяв магазин в левую руку, большим и указательным пальцами этой руки отжать пружину подавателя от крышки магазина, правой рукой снять крышку магазина за её выступающую часть (рис № 25) и вынуть из корпуса магазина пружину подавателя и подаватель (рис № 26, 27).

СБОРКА ПИСТОЛЕТА ПОСЛЕ ПОЛНОЙ РАЗБОРКИ

Сборка пистолета осуществляется в обратной последовательности.

Собрать магазин. Удерживая корпус магазина в левой руке, правой рукой вложить подаватель в корпус магазина (рис № 28). Вставить в корпус магазина пружину подавателя не отогнутым концом вниз (рис № 29), и прижимая пружину большим пальцем левой руки, правой рукой надвинуть крышку магазина (рис № 30) так, чтобы отогнутый конец пружины заскочил в отверстие крышки.

Присоединить выбрасыватель к затвору. Положить затвор на стол, правой рукой вставить в гнездо затвора пружину выбрасывателя и гнеток (гнетком наружу). Поставить выбрасыватель зацепом вперед утопить выступом протирки гнеток в гнездо, опустить пяточку выбрасывателя в гнездо затвора (рис № 31).

Присоединить ударник и предохранитель к затвору. Вложить ударник в канал затвора (рис № 32) так, чтобы его срез в задней части был обращен к гнезду для предохранителя. Вставить предохранитель в гнездо затвора (рис № 33), повернуть его флажок вниз до отказа

Присоединить спусковой крючок к рамке. Оттянуть спусковую скобу и перекосить ее. Вставить головку спускового крючка в окно стойки рамки (рис № 34) так, чтобы цапфы вошли в цапфенные гнезда рамки. Поставить спусковую скобу на свое место.

Присоединить спусковую тягу с рычагом взвода к рамке. Отведя хвост спускового крючка назад, вставить цапфу спусковой тяги в отверстие спускового крючка (рис № 35) и опустить задний конец тяги на основание рукоятки.

Присоединить курок. Повернуть спусковой крючок в крайнее переднее положение, наклонить курок головкой вперед, ввести его цапфы в цапфенные гнезда рамки и повернуть головку курка назад (рис № 36).

Надеть рукоятку на основание рукоятки и ввинтить до отказа винт, после чего винт отпустить на пол-оборота (рис № 39).

Присоединить затворную задержку и шептало к рамке. Вложить затворную задержку в вырез рамки. Взять шептало так, чтобы носик шептала был повернут в сторону ствола (рис № 40), вставить в цапфенное гнездо рамки сначала левую цапфу шептала (на которой находится пружина), затем правую цапфу. Провернуть шептало назад. Выступом протирки надеть крючок пружины шептала на затворную задержку (рис № 41).

Источник

Порядок неполной разборки ПМ

Проверить, нет ли в патроннике патрона, для чего выключить предохранитель, т. е. опустить флажок вниз (рис. 2.95, в), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку (рис. 2.95, г) и осмотреть патронник (рис. 2.95, д). Нажатием большого пальца правой руки на затворную задержку отпустить затвор.

Рис. 2.95. Извлечение магазина из основания рукоятки
и проверка наличия патрона в патроннике

Левой рукой отвести затвор в крайнее заднее положение и, приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины. Отделить затвор от рамки (рис. 2.96, б) и поставить спусковую скобу на свое место (рис 2.96, в).

Рис. 2.96. Отделение затвора от рамки

3. Снять со ствола возвратную пружину. Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола (рис. 2.97).

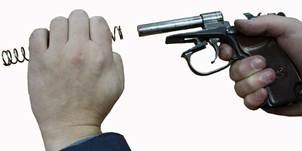

Рис. 2.97. Вращение возвратной пружины на себя и ее снятие

Сборку пистолета после неполной разборки производить в обратном порядке.

2. Присоединить затвор к рамке. Удерживая рамку за рукоятку в правой руке, отвести спусковую скобу вниз и перекосить ее. Затвор в левой руке; ввести свободный конец возвратной пружины в канал затвора и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу. Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в пазах рамки, и, прижимая затвор к рамке, отпустить его. Затвор под действием возвратной пружины энергично возвращается в переднее положение. Затем следует поставить спусковую скобу в исходное положение. Включить предохранитель, подняв флажок вверх.

Примечание. Для присоединения затвора к paмке не обязательно оттягивать вниз и перекашивать спусковую скобу. При этом, отводя затвор в крайнее заднее положение, необходимо приподнять его задний конец вверх до отказа так, чтобы не произошло утыкания нижней передней стенки затвора в гребень спусковой скобы, ограничивающего движение затвора назад.

2 учебный вопрос – 40 минут

Назначение и устройство частей и механизмов, патронов и принадлежности.

Рамка (см. рис. 2.75) служит для соединения всех частей пистолета. С основанием рукоятки она составляет одно целое.

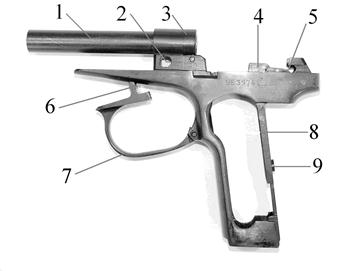

Рис. 2.75. Рамка со стволом и спусковой скобой:

1 – ствол; 2 – стойка; 3 – патронник; 4 – направляющая затвора;

5 – гнезда под цапфы курка; 6 – гребень спусковой скобы;
7 –спусковая скоба; 8 – основание рукоятки; 9 – прилив для винта рукоятки

Спусковая скоба(см. рис. 2.75) служит для предохранения хвоста спускового крючка от нечаянного нажатия на него. Она имеет на переднем конце гребень (прилив) для ограничения хода затвора при движении назад.

Рис. 2.76. Затвор с ударником, выбрасывателем и предохранителем:
1 – целик; 2 – выбрасыватель; 3 – окно затвора; 4 – мушка; 5 – насечки

Ударник (рис. 2.77) служит для разбития капсюля. Передняя острая часть называется бойком. Ударник изготавливается трехгранным в целях уменьшения его массы и силы трущихся поверхностей. Он удерживается в канале затвора предохранителем за счет среза, расположенного на его задней части.

Рис. 2.77. Ударник: 1 – боек; 2 – срез для предохранителя

Выбрасыватель (рис. 2.78) служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем. Он имеет зацеп, который заскакивает в кольцевую проточку гильзы и удерживает ее в чашечке затвора, а также пяточку для соединения с затвором. Выбрасыватель вставляется в паз затвора.

Рис. 2.78. Выбрасыватель: 1 – зацеп с пяточкой;

2 – гнеток; 3 – пружина выбрасывателя

Предохранитель(рис. 2.79) служит для обеспечения безопасности обращения с пистолетом. Он вставляется в гнездо затвора и имеет: флажок для перевода предохранителя из положения «огонь» в положение «предохранение» и обратно; фиксатор – для удержания предохранителя в приданном ему положении; зацеп – для запирания курка в положении «предохранение»; выступ – для восприятия удара курка при включении предохранителя.

Рис. 2.79. Предохранитель: 1 – флажок предохранителя;

2 – полочка предохранителя; 3 – зацеп

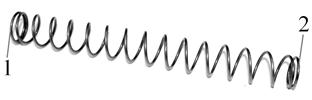

Рис. 2.80. Возвратная пружина: 1 – узкий конец; 2 – широкий конец

Шептало(рис. 2.82) служит для удержания курка на боевом и предохранительном взводе. Оно имеет: носик для сцепления с уступами курка; зуб для подъема шептала полочкой уступа предохранителя; выступ, на который действует рычаг взвода при спуске курка. На левой цапфе шептала надета пружина. Соединение пружины с шепталом сделано разъемным – конец пружины входит в специальное отверстие в стойке шептала. Свободный конец пружины изогнут в виде крючка для соединения с затворной задержкой. Пружина прижимает носик шептала к курку. Цапфы шептала имеют лыски для свободного отделения его от рамки.

Рис. 2.82. Шептало: 1 – зуб шептала; 2 – носик шептала; 3 – стойка;

4 – пружина шептала; 5 – цапфа

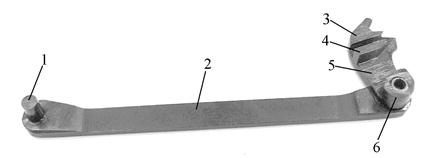

Рис. 2.83. Спусковая тяга с рычагом взвода: 1 – цапфа; 2 – спусковая тяга; 3 – разобщающий выступ; 4 – выступ самовзвода; 5 – рычаг взвода; 6 – пяточка рычага взвода

Спусковой крючок (рис. 2.84) служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом. Он имеет: цапфы, которые помещаются в цапфенные гнезда рамки; отверстие для соединения со спусковой тягой и хвост.

Рис. 2.84. Спусковой крючок: 1 – отверстие для цапфы спусковой тяги;

2 – цапфа; 3 – хвост спускового крючка

4 – широкое перо; 5 – изогнутый конец (отбойный)

Рукоятка с винтом (рис. 2.87) прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке. На рукоятке находится антабка, для пристегивания пистолетного ремешка. Винт служит для крепления рукоятки и задвижки на основании рукоятки.

Рис. 2.87. Рукоятка с винтом: 1 – винт; 2 – антабка

Затворная задержка (рис. 2.88) удерживает затвор в крайнем заднем положении по израсходованию всех патронов из магазина. Она имеет отражатель для отражения наружу гильз (патронов) через окно в затворе, выступ для удержания затвора в заднем положении и кнопку с насечкой для освобождения затвора нажатием руки. Затворная задержка передней частью вставляется в вырез левой стенки рамки.

Рис. 2.88. Затворная задержка: 1 – выступ; 2 – отражатель;
3 – отверстие для цапфы шептала; 4 – кнопка.

Магазин (рис. 2.89) служит для помещения восьми патронов. Он состоит из корпуса, крышки, подавателя и пружины подавателя.

Корпус соединяет все части магазина. Верхние края боковых стенок корпуса загнуты внутрь для удержания патронов и подавателя и направления патронов в патронник затвором. Он имеет: вырез для защелки магазина и желоб для прохода зуба подавателя.

Рис. 2.89. Магазин: 1 – крышка;2 – зуб подавателя; 3 – подаватель;

4 – корпус; 5 – пружина подавателя.

Подаватель (рис. 2.90) служит для подачи патронов. Он имеет зуб для включения (поднятия вверх) затворной задержки по израсходовании всех патронов из магазина.

Рис. 2.90. Подаватель: 1 – зуб подавателя

Пружина подавателя (рис. 2.91) служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины отогнут для запирания крышки магазина.

Рис. 2.91. Пружина подавателя: 1 – фиксатор крышки магазина

Крышка магазина (см. рис. 2.92) служит для фиксации пружины подавателя в корпусе магазина и имеет отверстие для отогнутого (нижнего) конца пружины подавателя и пазы, которыми она надевается на загнутые ребра корпуса магазина.

Рис. 2.92. Крышка магазина:

1– пазы; 2 – отверстие для фиксатора крышки магазина.

4 6 6

Рис. 2.93. Устройство патрона:
а – общий вид; б – в разрезе:

1 – гильза; 2 – капсюль; 3 – пороховой заряд; 4 – пуля;

5 – биметаллическая оболочка пули; 6 – стальной сердечник; 7 – свинцовая рубашка

Пуля представляет собой метательный элемент патрона, выбрасываемый при выстреле из канала ствола. Она состоит из биметаллической (плакированной) оболочки, в которую впрессован стальной сердечник. Между пулей и стальным сердечником имеется свинцовая рубашка.

Оболочка служит для размещения всех составных частей пули и придания ей необходимых внешних очертаний.

Рубашка служит пластичным основанием при врезании пули в нарезы канала ствола пистолета и предохраняет канал ствола от интенсивного износа. Кроме того, рубашка обеспечивает необходимую плотность сборки пули и правильность расположения ее центра массы. Рубашка изготавливается из свинца или свинцово-сурьмянистых сплавов.

Сердечник предназначен для обеспечения пробивного и убойного действия пули и изготовляется из углеродистой качественной конструкционной стали или из свинца с содержанием 1–2 % сурьмы. Добавка сурьмы несколько увеличивает твердость сплава и повышает технологичность изготовления сердечника.

Гильза служит для помещения порохового заряда и соединения всех частей патрона. Во время выстрела она предупреждает прорыв газов из канала ствола через патронник. В дне гильзы имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые к пороховому заряду проникает пламя от ударного состава капсюля. Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя.

Капсюль служит для воспламенения порохового заряда. Он состоит из латунного колпачка с впрессованным в него ударным составом и фольгового кружка, прикрывающего ударный состав. При ударе бойка ударный состав воспламеняется.

Зарядслужит для придания пуле поступательного движения и состоит из бездымного пироксилинового пороха.

Патроны укупориваются в штатные деревянные ящики по 2560 штук. В каждом ящике помещаются две железные закатанные или запаянные оцинкованные коробки, в которых уложены патроны в картонных пачках по 16 штук в каждой (рис. 2.94).

В одной железной коробке помещается 80 картонных пачек.
