LEDодизация. Часть 4.3. COB LED панели!

Ранее в центральный плафон была установлена светодиодная панель на 48 SMD5050 светодиодов.(подробнее www.drive2.ru/l/2268687/)

К яркости света никаких претензий не было. Но последнее время замечал, что 3 диода уже не горит, а один начал мигать время от времени. Да и нагрев от неё был ощутимый, если она работала минут 5 и более.

Как-то раз, бороздя просторы всем извесного китайского интернет-магазина, увидел новый тип светодиодных панелей — COB (Chip-on-board) LED. Заказал парочку панелек на пробу.

Как пришли, решил поменять на них, а за одним разобраться-починить первую LED панель.

Итак, вот такие панели пришли. Это COB LED панели на 36 чипов (вот ссыль на них: www.aliexpress.com/item/2…r-Vehicle/1914350471.html)

Измерил реальное потребление. Получилось, что одна панелька потребляет 180мА при 13В, что равно 2,3-2,5Вт. (на сайте заявлено, что 6Вт :), нагло врут)) )

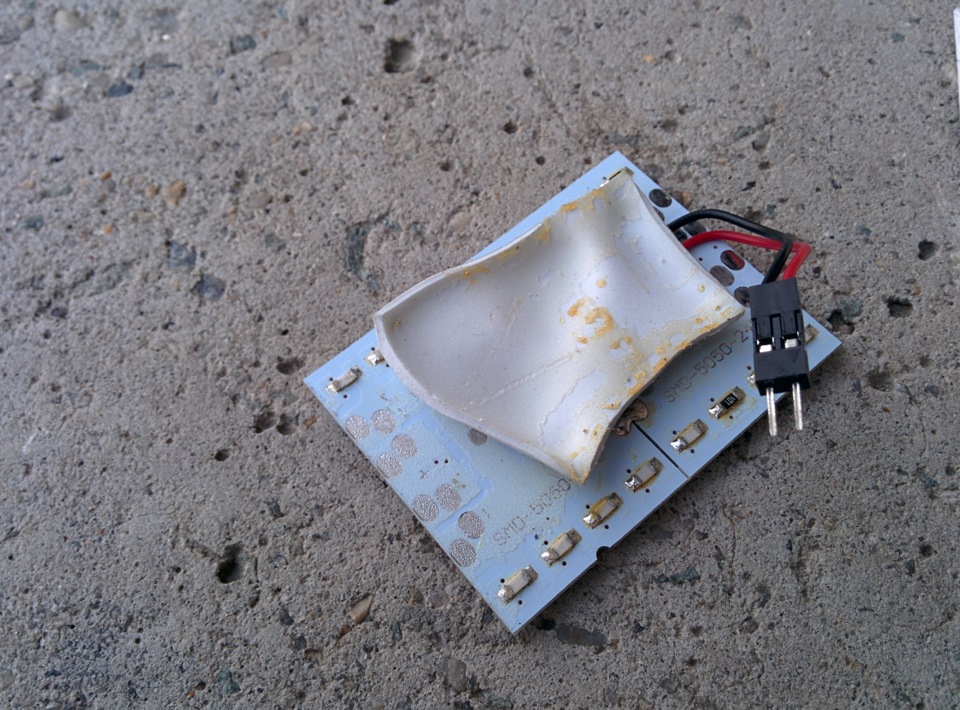

Снял старую 48 диодную панель. Она уже отклеилась и лежала просто на стекле плафона)) От нагрева двусторонний скотч 3М уменьшился в размерах в 2 раза!

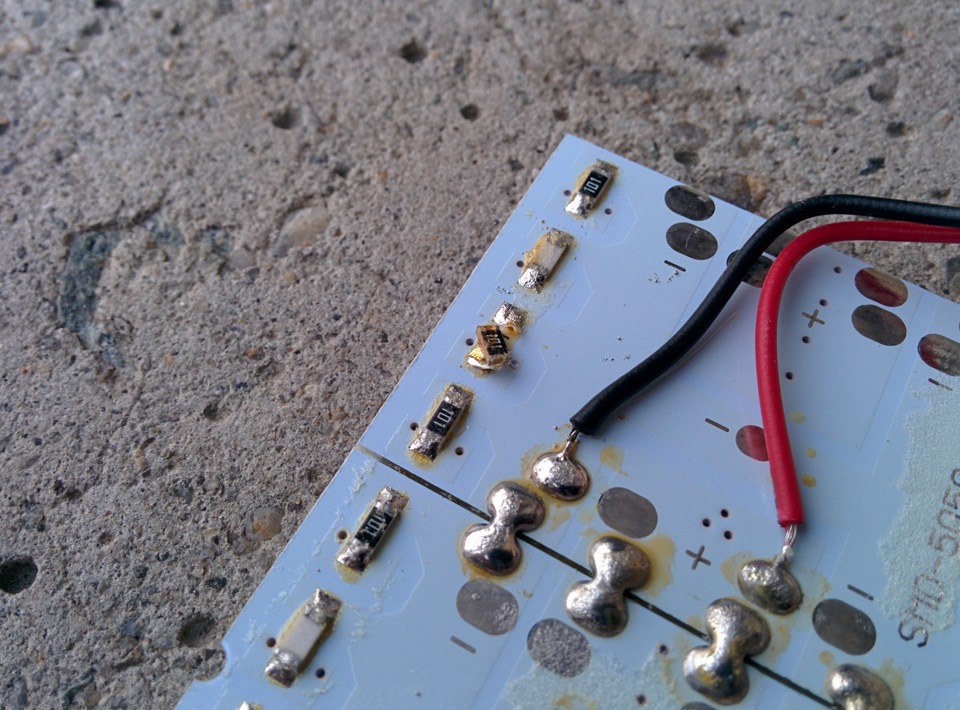

Там ещё и один резистор почти отвалился. Из-за него, кстати, и не работали 3 диода (кластер). Пропаял его обратно.

Вот для сравнение старая и новые панельки.

В самом плафоне у меня уже был ранее впаян разъёмчик. Можно быстро подключать и снимать панель.

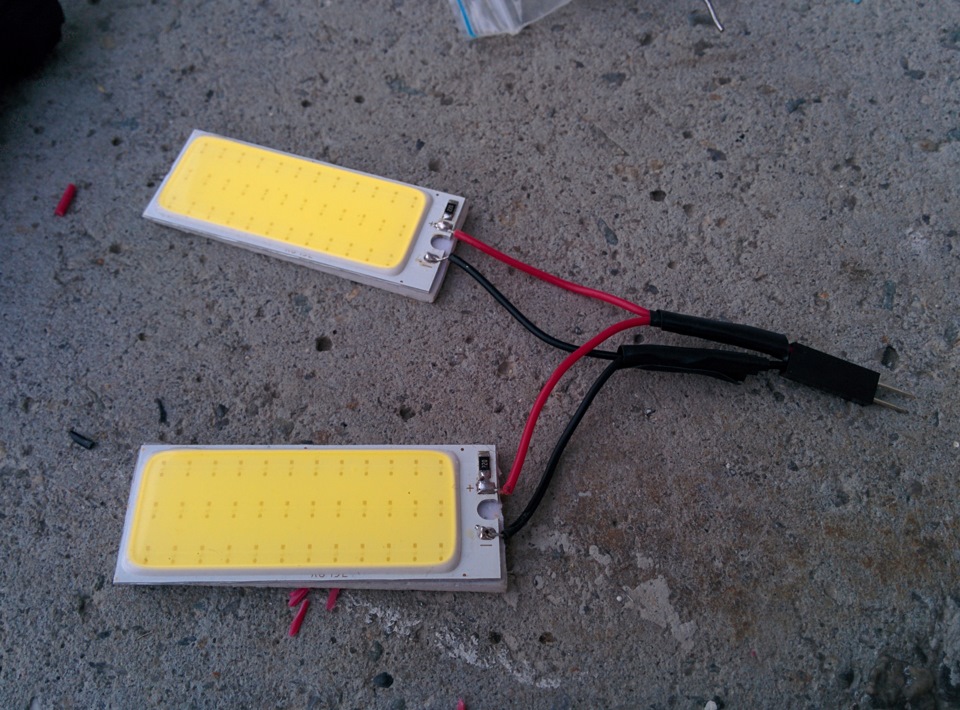

Спаял параллельно новые COB панели.

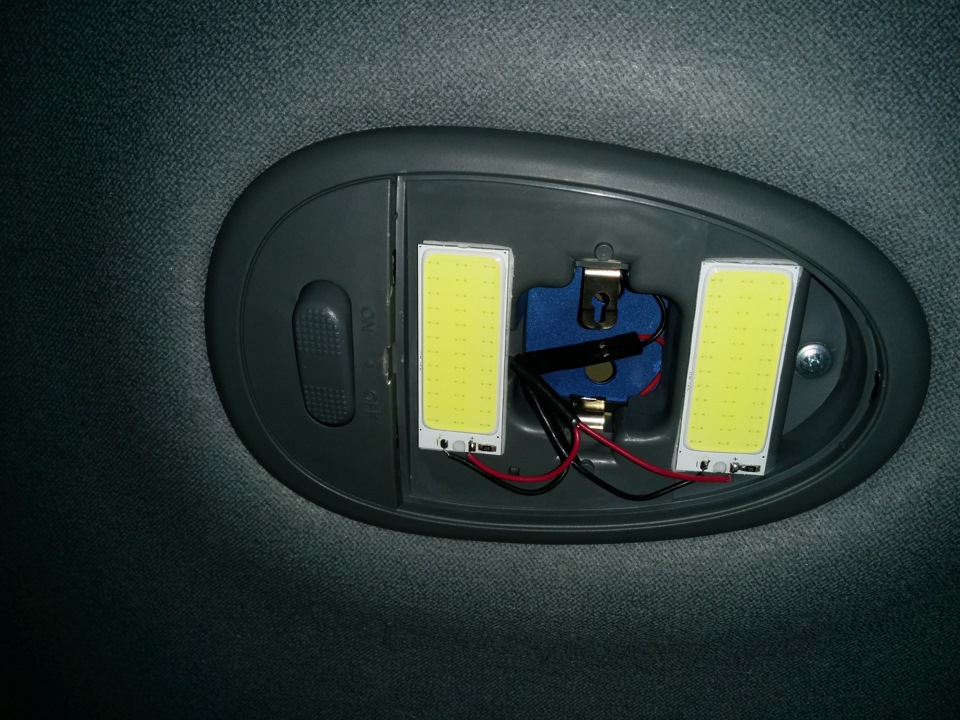

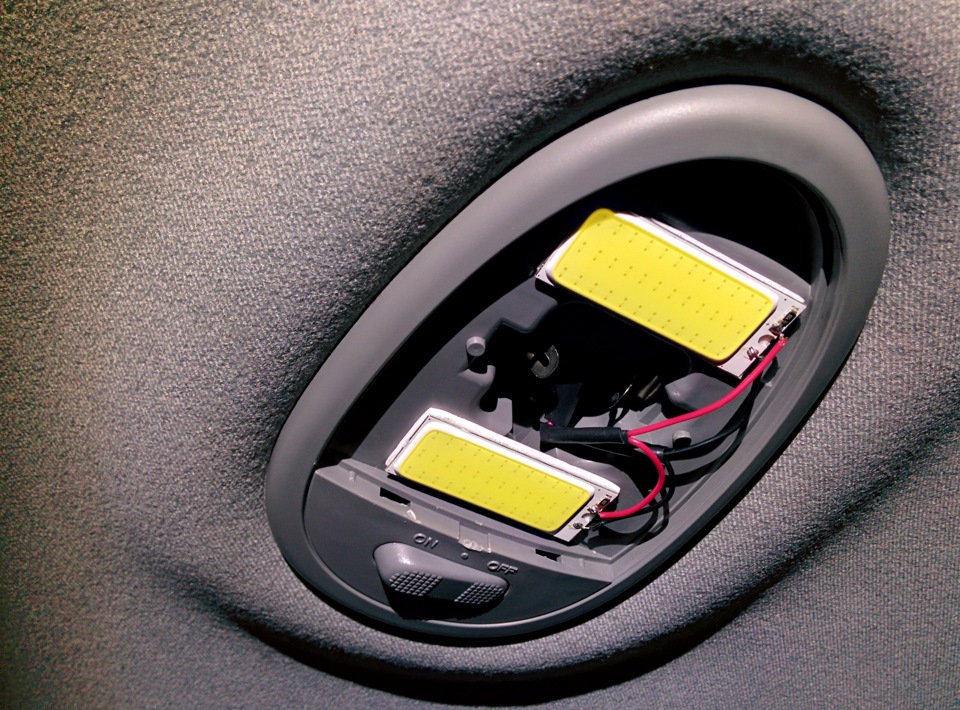

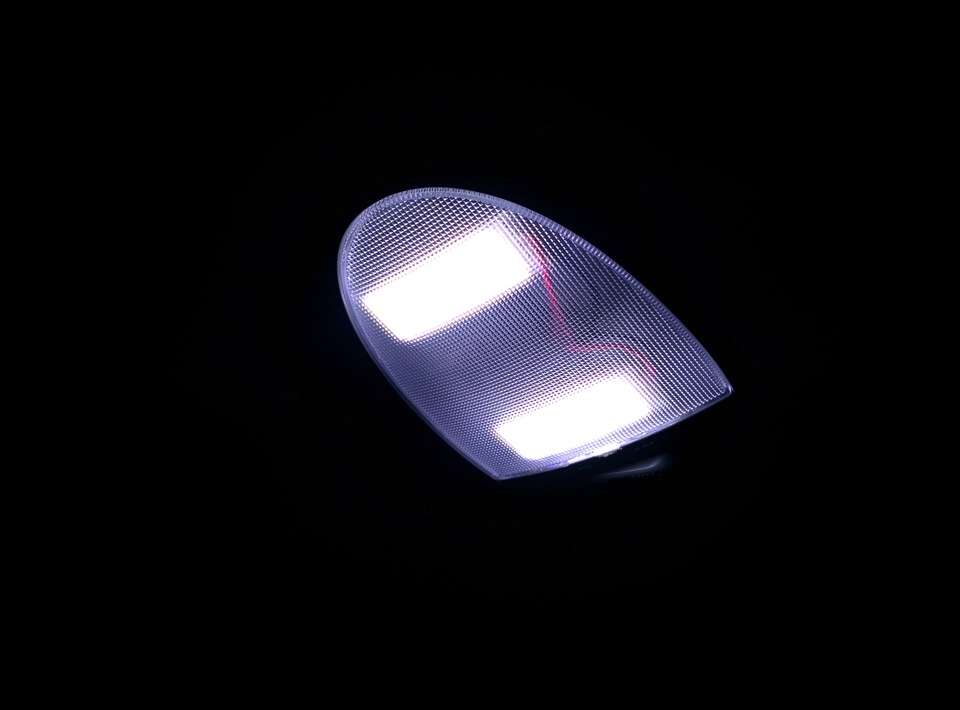

Воткнул разъёмчик и приклеил панельки.

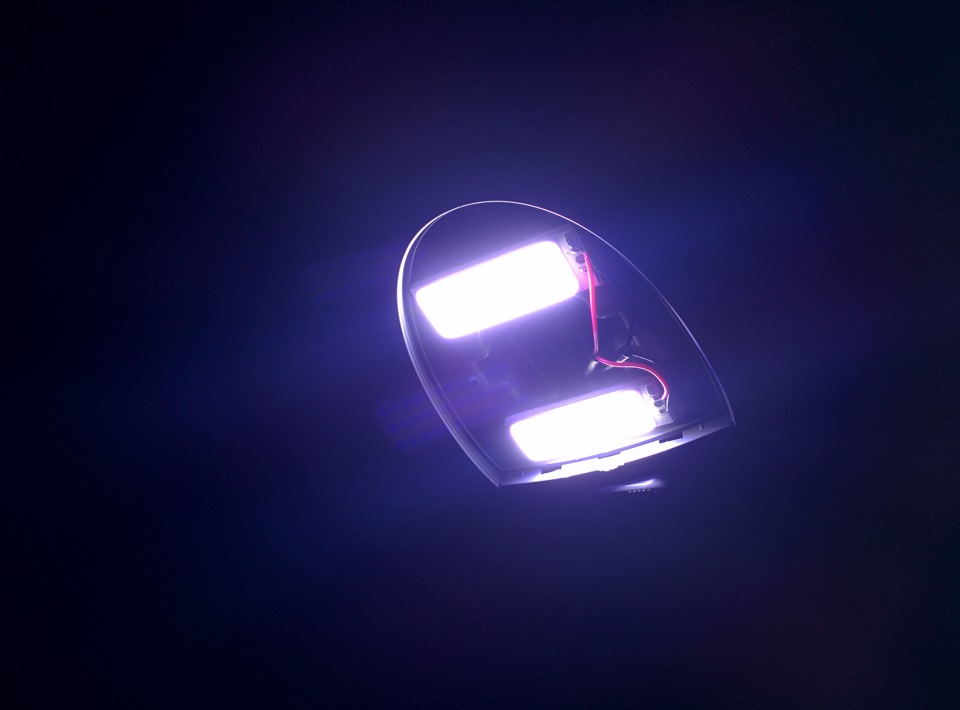

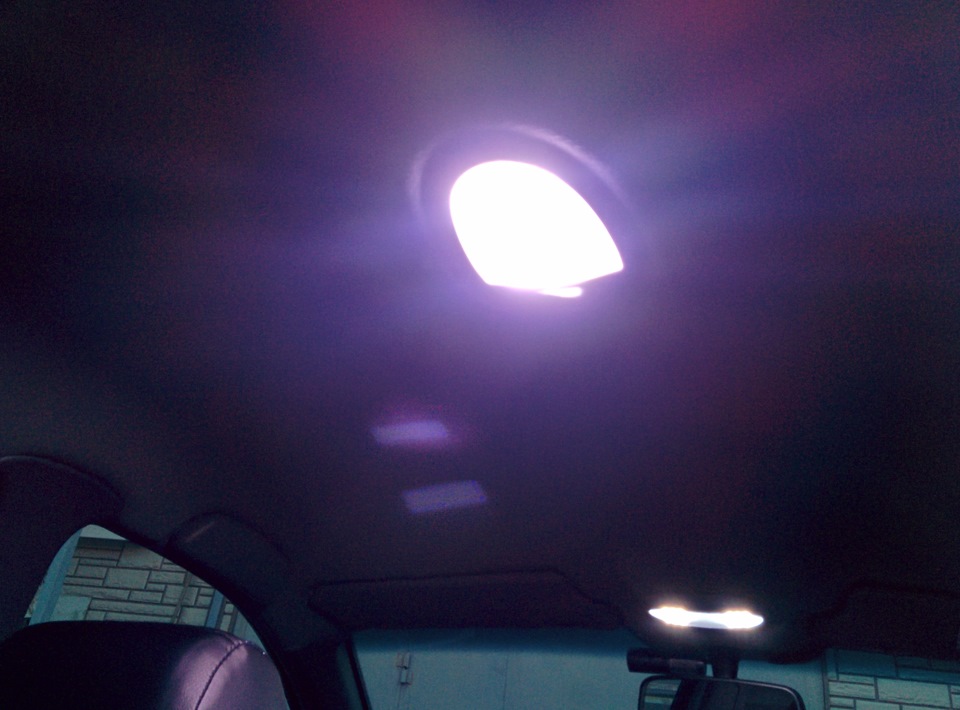

Светят тоже очень ярко, смотреть глазами больше неск. секунд тяжело (как на сварку смотишь). Как их видит камера сотика:

Результатом проделанной работы остался доволен, свет отличный, греются меньше, чем панель «старого типа».

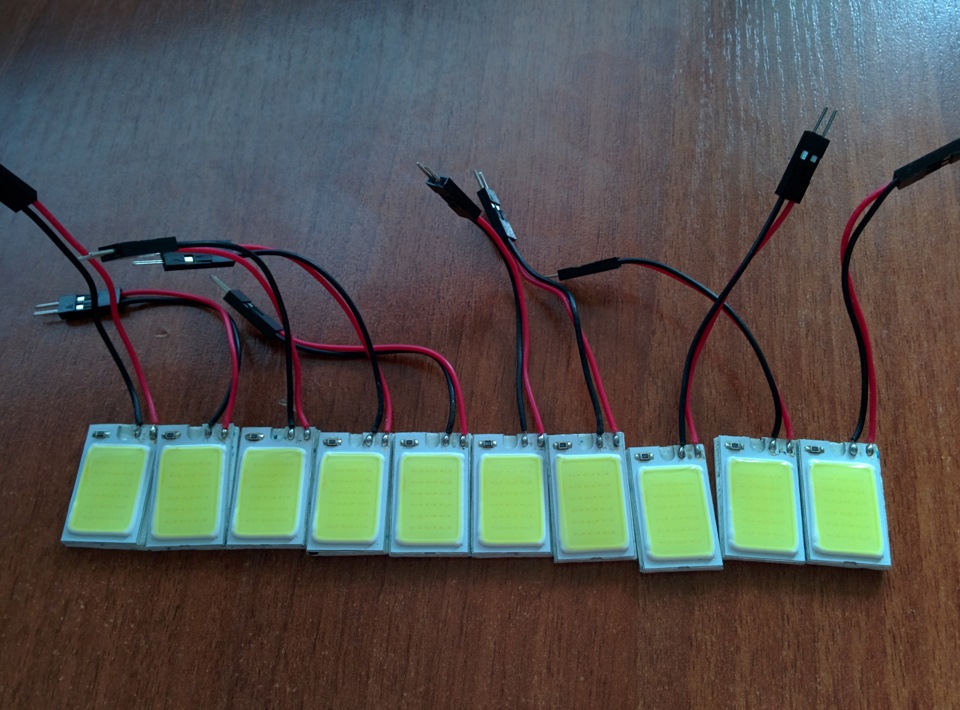

Заказывал сразу 10 шт, т.к. так выходит заметно дешевле. Думаю найду куда применить (возможно пойдут на пересвет TrailBlazer-а). Потребляют около 130мА или 1,8Вт.

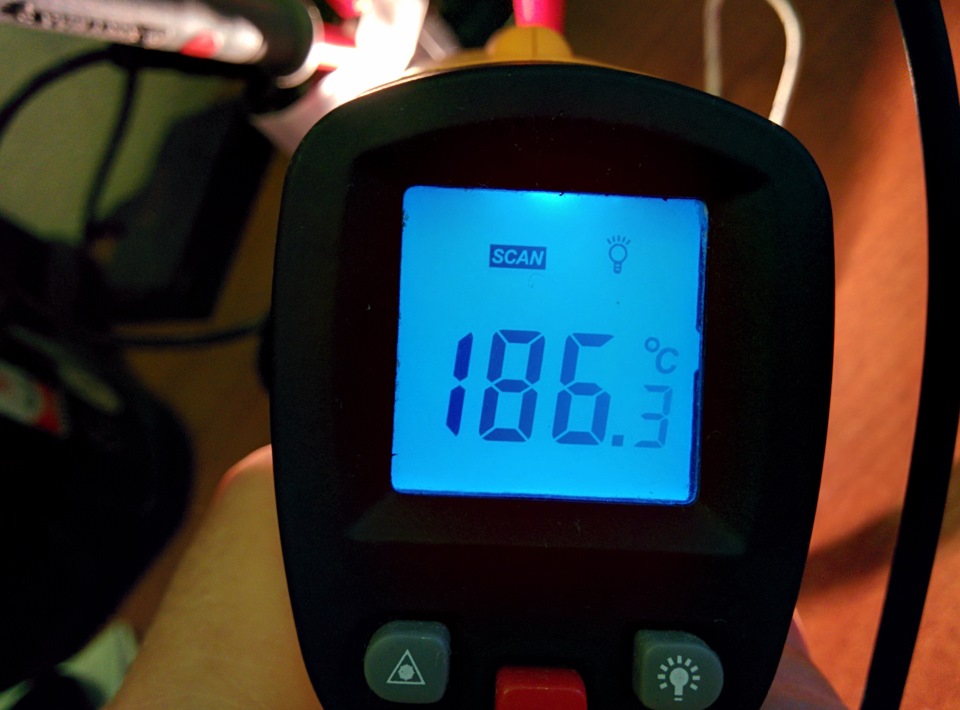

p.p.s. измерил ИК-пирометром, до скольки может нагреться панель старого типа на 48 SMD5050. Не поверите, нагрелась до 95гр Цельсия! Вот это печка!
Не удивительно, почему она отвалилась)))
_______________

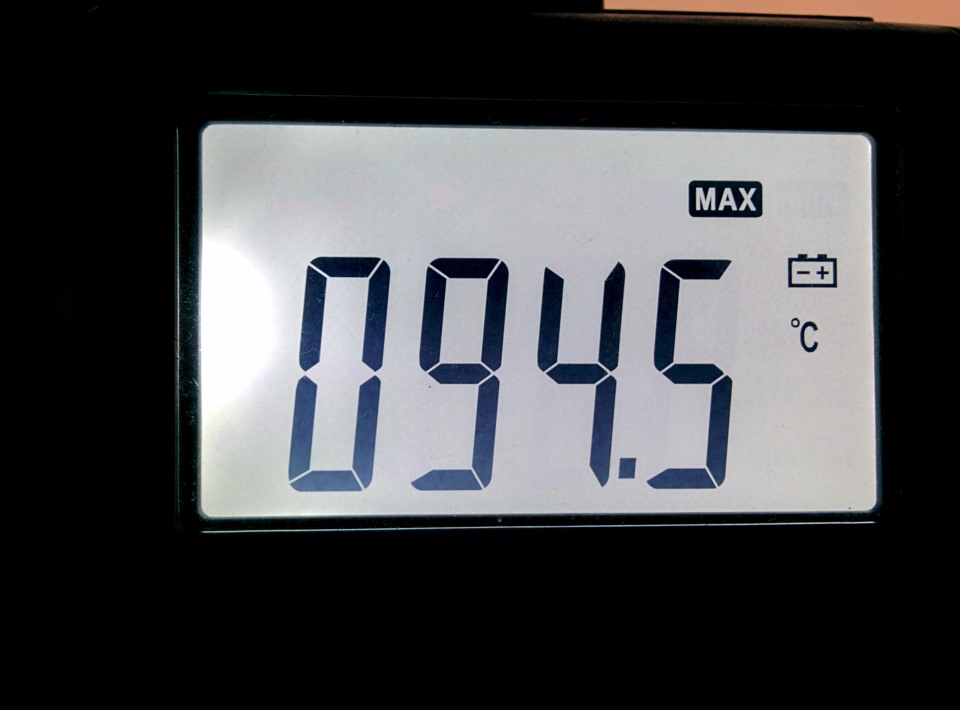

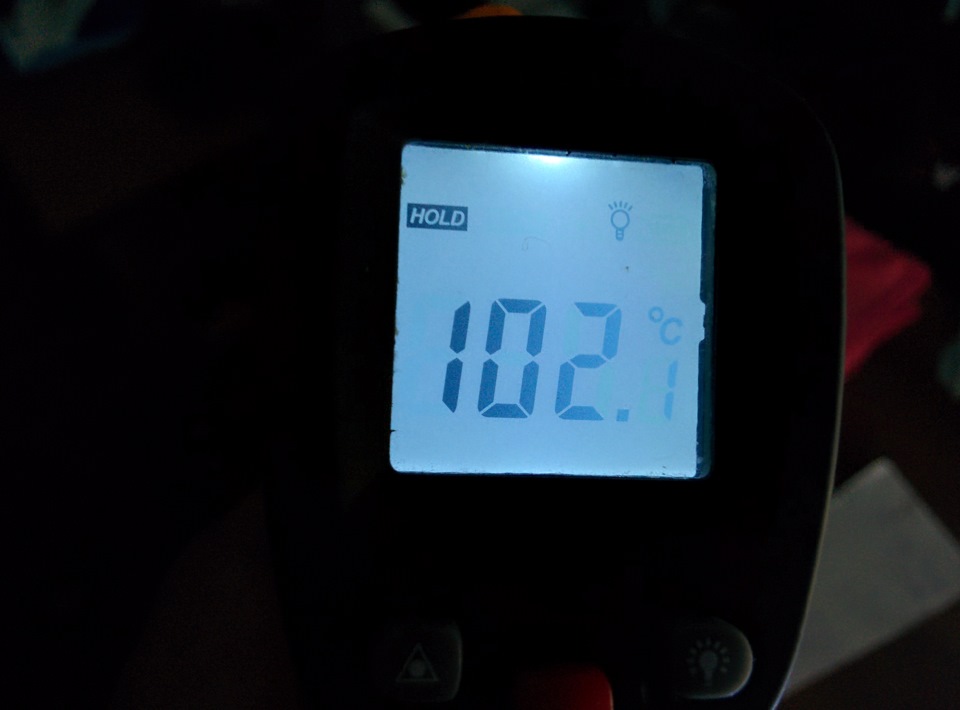

Измерил нагрев маленьких COB панелек. После 15-20 минут работы температура центральной части 85гр, задней части 65-75гр (где скотч), металлической подложки 102гр.

Для интереса замерил темп. штатной лампы накаливания типа Festoon на 10W, которая стояла в центральном плафоне. 187 гр за 5 минут! У лампы накаливания на 5W из бардачка — 147гр.

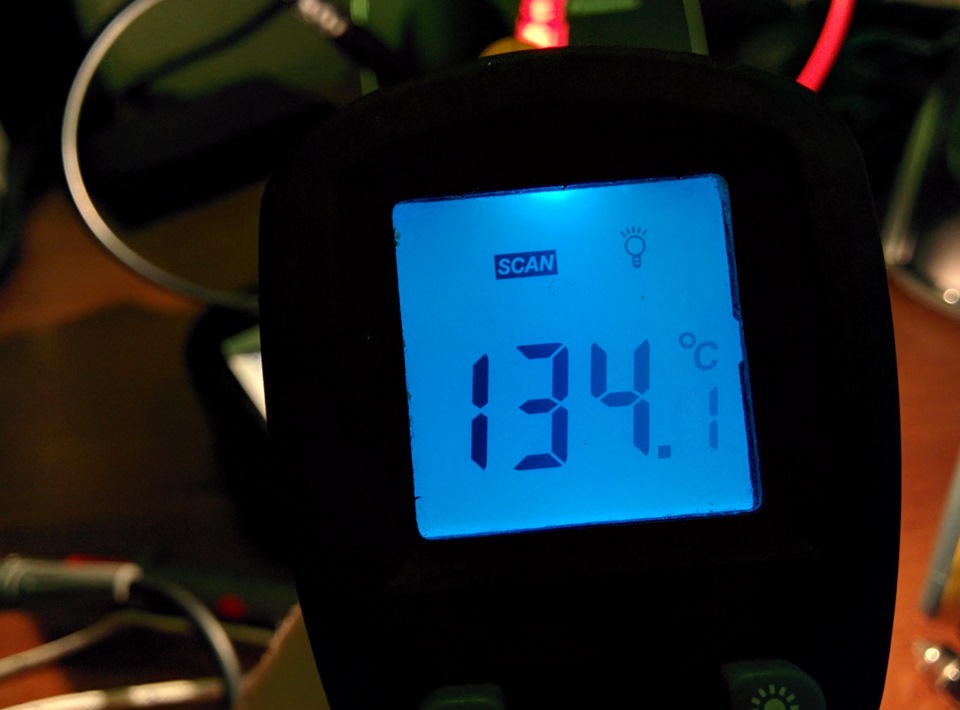

Лампы из штурманского плафона на 7,5W — 134гр.

Так что можно сделать вывод, что температура даже 100гр для автолампы — это не много. Тем более по сравнению со штатными — потребляют в разы меньше, светят в разы ярче, да и нагреваются поменьше.

Источник

3 правила при выборе светодиодных ламп в авто

ПРАВИЛО №1. Толщина сердечника должна быть не более 2мм, материал сердечника медь. Сердечник — основание на которую смонтированы светодиоды.

В случае если сердечник толщиной более 2 мм, то ниже оптической оси будет провал освещенности. Перед машиной будет темная область. При выборе ламп следует поинтересоваться какой толщины и из какого материала он выполнен. Если материал — алюминий, то рекомендуем отказаться от их покупки сразу, т к лампы либо быстро умрут либо будут тусклыми.

Сердечники ламп бывает двух типов:

Двухсторонний с медным основанием, как в линейке CL5, CL6 и CL7

Односторонний с медным или алюминиевым основанием. Как в лампах других производителей.

Такие сердечники имеют толщину более 3 мм и как правило смонтированы на дополнительную аллюминиевую подложку корпуса лампы.

Конфигурация сердечника напрямую влияет на его толщину и эффективность отвода тепла от светодиодов.

Двухсторонний сердечник дает возможность выполнить его максимально тонким (1,5-2мм), это хорошо сказывается на световом пятне и освещенности перед автомобилем

ПРАВИЛО №2 Светодиодные чипы должны максимально соотвествовать геометрическим параметрам нити накаливания.

Светодиодны бывают двух типов.

Светодиоды имитирующие нить накала.

Максимально подходящие по геометрическим параметрам нити накаливания. Такие чипы как Philips Luxeon Z ES или CSP. Мы используем оригинальные чипы от Philips Luxeon Z ES, т к CSP сильно хуже по яркости и цвет имеет более синий оттенок.

Светодиоды не имитирующие нить накала.
Те что никак под геометрию нити накаливания не подходят. Например CREE XHP-50, Philips Luxeon MZ, COB и др

Лампы «не имитирующие нить» не будут фокусироваться в оптике автомобиля. С такими лампами вы будете слепить встречных водителей. Поэтому от их покупки так же следует так же отказаться.

Лампы «имитирующие» нить накаливания при условии максимально тонкого сердечника будут отлично фокусироваться в фарах. СТГ не будет нарушена. Из двух вариантов светодиодов (CSP и Philips Luxeon Z ES) стоит выбирать оригинальные чипы от компании филипс. Только в этом случае вы получите максимальную яркость и четкую светотеневую границу.

Правило №3 Драйвера ламп (стабилизаторы тока и напряжения) должны быть внешними.

Светодиодные лампы можно разделить на два типа.

Со встроенными драйверами в корпус (радиатор) лампы. Это позволяет упростить процесс установки ламп в автомобиль, но снижает срок службы драйвера. Ведь вместе с нагревом радиатора, нагреваются и все электронные компоненты. Чем больше они греются тем меньше их срок службы.

С внешними драйверами.

Это самый удачный вариант. Компоненты драйвера не нагреваются от корпуса лампы. Их срок службы существенно продевается. Но выносной драйвер стоит подбирать с наименьшими размерами. Большие драйвера установить будет сложнее. И обращайте внимание на материал корпуса. От ламп с пластиковыми корпусами драйверов стоит отказаться. Причина — плохой отвод тепла от силовых элементов типа дросселя и транзисторных ключей.

Источник

COB для подсветки салона автомобиля.

Вдохновившись одним из обзоров про smd диоды, решил, что тоже хочу сменить в потолочном плафоне машины лампочку на что-то более яркое. Причем хотелось найти какой-нибудь готовый вариант, но с хорошей яркостью. Чуть поискав, остановился на виновнике обзора. Заказал, даже оплатил 8р за доставку почтой Сингапура (продавец правда все-равно отправил обычной). И уже через 2,5 недели забрал их у себя на почте.

Упаковано хорошо. Картонная коробка, все замотано в большое количество пупырки. Сами панельки лежали в родной упаковке. В общем все как полагается.

Сами диоды расположены на металлической подложке и залиты чем-то вроде герметика. С виду очень не плохо, хотя флюс китайцы как всегда не смыли.
К комплектации тоже вопросов нет. Как и обещано к каждой панельке идет два переходника.

Собственно, первым делом вынул штатную лампочку и на ее место поставил это чудо. Даже при дневном свете было ярко, но секунд через 15 держать в руке ее стало трудновато ввиду высокой температуры. И ладно, решил я, делов то — поставить радиатор. Дома от какой-то старой видеокарты оторвал радиаторы с памяти и теплопроводным клеем приклеил их к панельке.

Подключил. Стало лучше, но через минуту все та же история. Померил ток 0,9А при 12В. Т.е. мощность даже меньше обещанной. Добавил еще один резистор на 40ом — греться перестало, но и света стало сильно меньше. Других резисторов под рукой не оказалось, зато был стабилизатор напряжения lm317t, который можно использовать и как стабилизатор тока. Как раз рядом с ним валялись 5-ваттные резисторы номиналом от 4 до 7,8ом, которых явно бы не хватило в роли токоограничивающих.

И вот все уже готово. Смотрю я на это и… Да я знаю, что китайцы любят завышать характеристики и даже ставят резисторы с меньшим сопротивлением, но что бы так… В общем, как оказалось резистор на плате есть, но он просто не подключен в цепь, а стоит рядом.
То есть достаточно было просто отпаять минус и припаять его вот сюда:

Нет, я конечно видел этот контакт, но почему то мне подумалось, что как раз там идет напрямую — без резистора, ну не верилось мне, что можно что-то поставить на плату просто так, для вида.
Впрочем мой вариант кажется надежней для использования в ботовой сети автомобиля, где напряжение может варьироваться от 9 до 14,5 вольт. А радиатор точно не будет лишним.

В сухом остатке.
Действительно ярко, хотя и с сильно заниженными характеристиками (около 2,5Вт в реальности против заявленных 18Вт), В таком виде почти не греется. Но все же требуется минимальная доделка. В целом мне панелька понравилась, самостоятельно можно сделать и лучше на тех же 5730, но как вариант готового устройства сойдет.

Источник

Об автомобильных светодиодах, какие лучше и ярче

Хотел бы рассказать свой опыт использования автомобильных светодиодов вместо лампочек.
За много лет перепробовал наверное уже все что только можно.

На ваш суд представляю небольшую коллекцию светодиодов, к сожалению много фоток не влезает сюда, поэтому пример как они светят в автомобиле буду кидать в виде ссылок на запись где есть фотки.

Пришло то время когда лампочки уже уходят в прошлое, и в магазинах огромный выбор светодиодов, но вот какого они качества никогда не узнаешь пока не купишь сам и не испытаешь.

.
Почему быстро помирают диоды? тут несколько вариантов.
1. Плохо подобраны компоненты, из за этого перегорают или диоды или резисторы. Ведь в автомобиле напряжение бортовой сети при заведеном двигателе 13.5-14.3в, а это многовато для светодиодов, компоненты подбирают в основном под 12в стабильного напряжения, поэтому если вы хотите чтобы они работали долго, поставьте стабилизатор напряжения, можно использовать наш русский КРЕН (кренка), или более дорогие и современные.
2. Влага, если в светодиод попала влага то все, скоро он подохнет. Конечно обычным лампочкам тут конкуренции нет.
3. Перебои в работе генератора, тогда можно заметить как в автомобиле мерцает немного свет (обычные лампы), тогда сразу следует отремонтировать генератор.
.

А моя коллекция выглядит так, на ней представлены светодиоды цоколей Т10 и Т5 и другие модели (о них расскажу ниже), стабилизаторы напряжения.

.
№1 — Это пример хороших качественных светодиодов Samsung цветовой температуры 3200к (слева) и 4300к (справа), при выборе светодиода смотрите на цвет, чем он желтее тем светодиод будет светить теплым оттенком, чем он белее тем более голубоватым.

№2 — T10 COB светодиод из китая, 6000к. Светит ярко, но только по бокам.

№3 — Мощный T10 Cree светодиод из китая, светит очень ярко вперед, с линзой для усиления света. В итоге в нем не правильно подобран резистор, и он дико греется, что привело к оплавлению цоколя.
Так что совет, чтобы его использовать нужно в проводку вмонтировать сопротивление мощное керамическое, на фото виден размер.

.
.
№4 — T10 Из китая. Диоды 5630 5000к, 6шт, 2 из них в линзе спереди. светит отлично, но через какое то время начали моргать диоды и потом он сдох. Греется дико тоже. Все из за не правильно подобранного сопротивления.

№5 — Светодиод T10 Cree 4300к, в линзе. Дорогие светодиоды, обошлись в 800р пара, светили очень долго пока один не умер, точнее умер драйвер внутри а не светодиод.
Пример на машине вот тут d-a.d-cd.net/4832f84s-480.jpg

№6 — T10 COB светодиод 5000к, внутри около 10 маленьких кристалов, заказал партию, в итоге часть светила белым, а другая часть голубоватым. какие то очень сильно грелись, а какие то нет. Так то модель хорошая, светит очень ярко, но много брака.

№7 — T10 Светодиод МАЯК 4300к, купил недавно, светодиоды качественные, свет белый именно, светят очень ярко. Аналог модели №4 из китая только без линзы.
В панели приборов светят вот так, вроде равномерно но голубоватым. Но ярче чем обычные лампочки.

№8 — T10 3 светодиода 5630 5000к, светят ярко, работают долго, отлично подходят для освещение номера, где не нужен супер яркий свет, но хочется что то поярче ламп и по белее.

№9 — COB DRL светодиод 5500к, я такие себе поставил как DRL, светят ярко, но один минус, линза и корпус не загерметизированы, и при попадании воды (а спереди авто воды особенно много), начинают гореть. Лучше сразу новые загерметизировать шов. Пример как они светят ТУТ

№10 — Плата с COB светодиодами, светит Очень ярко, я себе такие поставил в подсветку салона на потолке, работают уже много лет, все с ними отлично. я доволен. В комплекте много переходников под разные цоколи.
Пример установки вот ТУТ

№11 — Обычные лампочки из приборки Р11-144. Слева в патроне, справа вытащенная из патрона. Лампа впаяна в контакты.

№12 — Лампочка из кнопки аварийки с светофильтром.

№13 — Лампочка для кнопок аварийки, обогрева стекла, а так же кнопок А/С и рецеркуляции для дорестайла. Наматывается на штатный патрон

№14 — T5 Светодиод 4300к, из 3х маленьких светодиодов серии 3528. Светит хорошо.

№15 — T5 Светодиод 4300к, из 5ти светодиодов серии 2835. Светят чуток ярче чем №14

№17 — T5 Светодиод Синий, стоял у меня давно уже в окошках приборной панели на GT, и в окошках климата на Р11-144.

№18 — T5 COB Светодиод, светит очень ярко для малыша, но почему то работает не долго, начинает моргать.

№19 — Светодиод 2835, такие светодиоды использованны в платах подсветки приборной панели, отчет на Дорестайл, и Рестайл.

А еще на фото представлены стабилизаторы напряжения, если вы хотите чтобы у вас долго работали светодиоды, то врезайте их в цепь подсветки.
А, Б, и В маленькие стабилизаторы из Китая, работают отлично, на плате имеется подстроечный резистор, можно ограничить ток от 1В и до 20В.

Г — тоже стабилизатор из Китая, но он уже умеет не только ограничивать напряжение, но еще и ток в Амперах. Отличная штука.
.
.

А теперь посмотрим как светят эти все диоды, съемка приближенна к реальному эффекту как светят эти диоды.
Смотрим, сравниваем.
