Пресловутая кнопка Disp
Машинка мне досталась уже с не родной магнитолой, соответственно режимы бортового компьютера не переключались. Не люблю когда в аппарате что-то не работает, пусть даже и не очень нужное 🙂
Поискал в интернете, решение есть, но большинство ссылок битые. Ясно только, что нужно ставить кнопку замыкающую через резистор (который нужно подбирать) на землю какой-то вывод. Какой не понятно. Кроме того у меня не горело два верхних сектора индикации времени. Дай думаю разберу борт компьютер, посмотрю что к чему, заодно прикину как поставить разветвитель на 12 вольт для навигатора и регистратора.

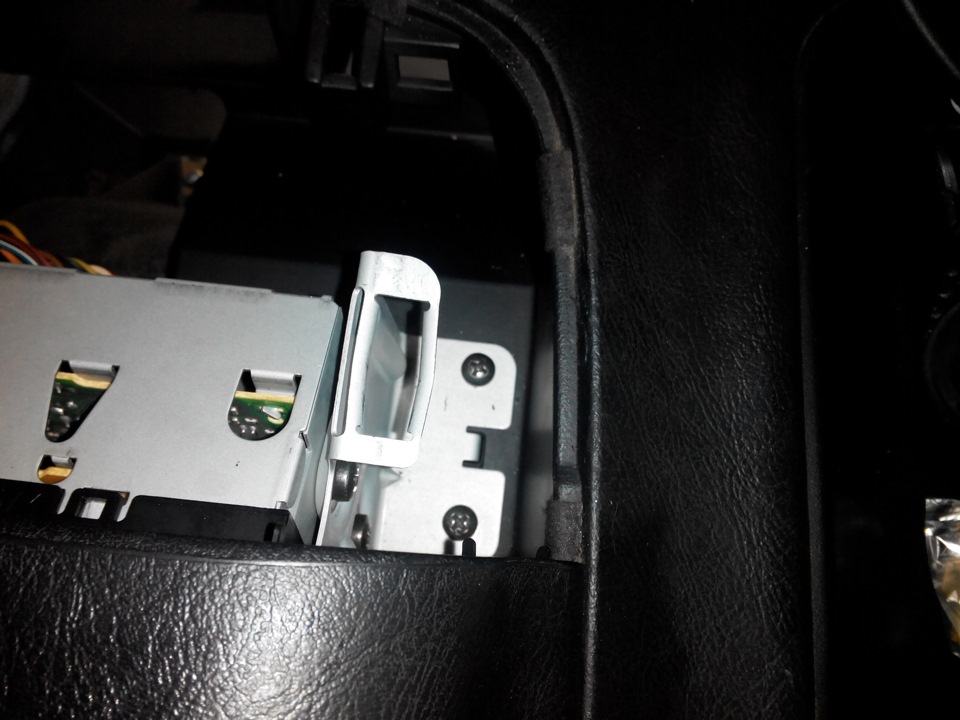

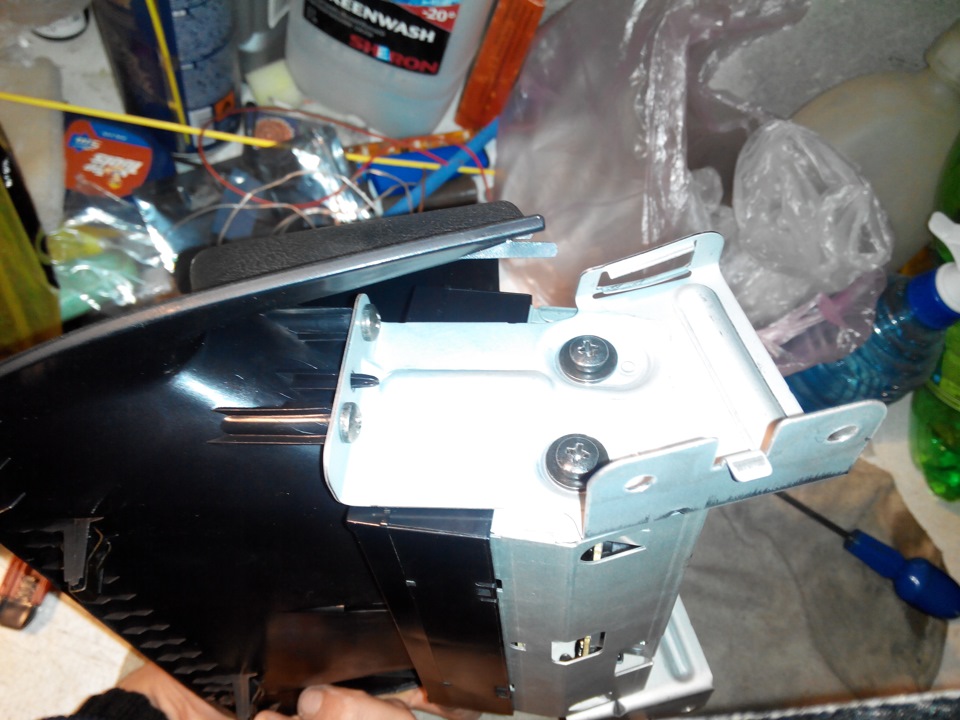

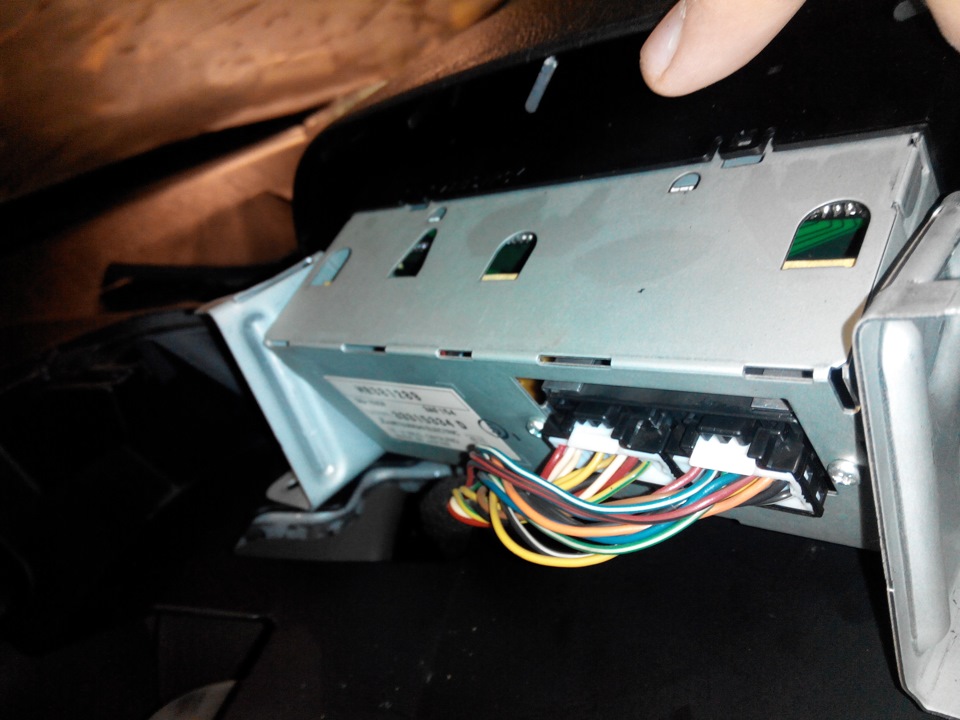

Разбирается просто — крышку надо выдергивать вверх, там 4 защелки, только осторожно впереди еще есть зацеп, так что поднимать надо с задней (ближе к стеклу) части крышки. Дальше откручиваем 4 винта крепления блока к панели. Нужна средняя отвертка, т.к. пользоваться длинной мешает лобовое стекло. Блок вместе с кронштейнами у нас в руках, отстегиваем два разъема (давим на язычок вниз и тянем покачивая).
Несу блок домой. Откручиваю кронштейны. Что б разобрать нужно отжать аж 6 защелок. Мелкими отвертками отжал 4 и как бы разламывая пополам разъединил две половин. Осторожно их соединяют два жгута.

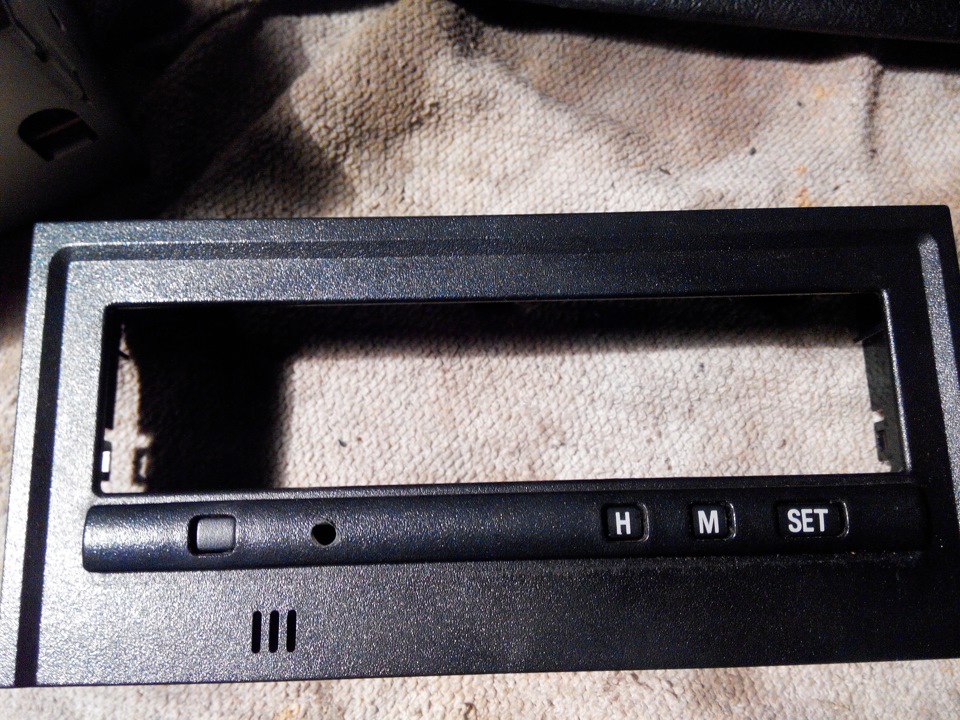

Нас интересует блок в котором стоят лампочки. У меня из кстати стояло две из трех. Не уверен что третья нужна, т.к. она освещает кнопки, которые все равно не прозрачные.
Разобрал не работающую родную магнитолу (валялась под сиденьем), выпаял переменный резистор на 24 ком. и кнопку без ножек. Спаял последовательно. Нашел землю на плате, нашел в интернете картинку без описания, но плата похоже на мою, проводок припаян. Ну я туда и припаял. Выставил перемененное сопротивление на 6.8 кОм, собрал оставит кнопку и резистор снаружи. Подоткнул разъемы, включаю зажигание — работает. Отлично, значит ничего не спалил 🙂 Нажимаю на кнопочку — режим переключился! Поперло, подумал я! И, как потом оказалось, сглазил. :-). Кнопку решил ставить так же как это описано в интернете — посредине между безымянной и H, кнопка круглая, что б не выделываться с выпиливаним.

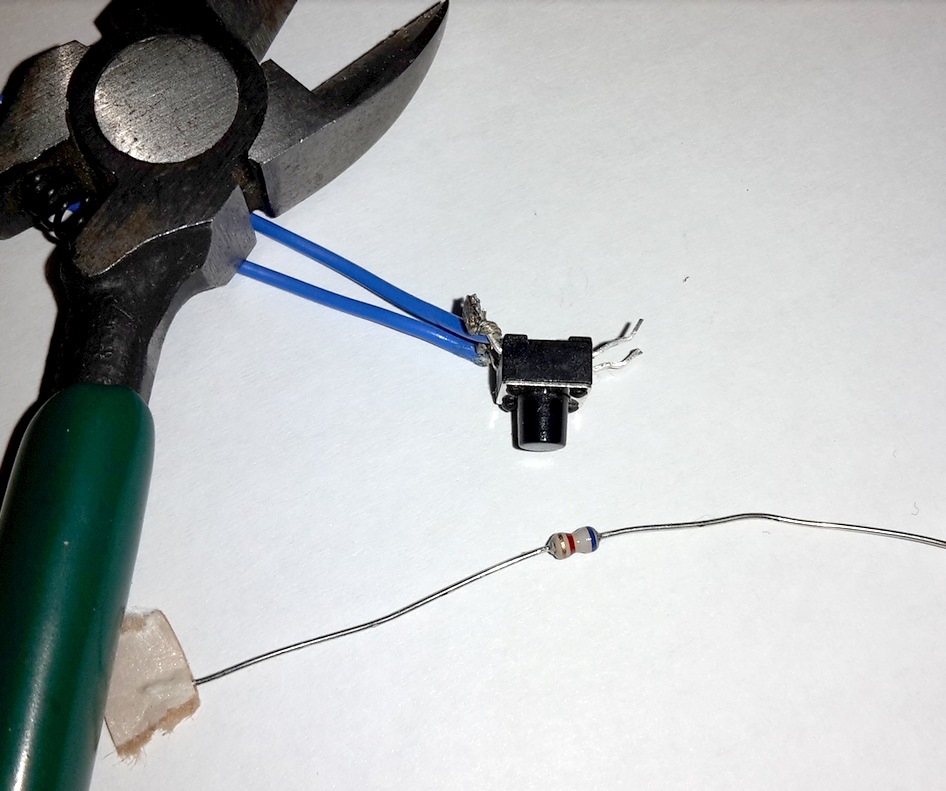

Иду в магазинчик с радио барахлом, нашел кнопку, вроде должна подойти, купил резистор на 6.8 ком, 0,125 вт. и жало для паяльника от долбаной паяльной станции, т.к. мое окислилось и я ни как не мог его залудить. Вообще у меня нет взаимопонимания с современными методами пайки, я привык по старинке — плоское медное жало, пруток припоя, канифоль. А эти иголочки из хрен знает чего сделанные, на которые ни припой взять, ни место пайки прогреть… 🙁 Ну это лирика.
Диаметр пимпочки кнопки 3,4 мм, размер самой 6,3×6.3 мм.

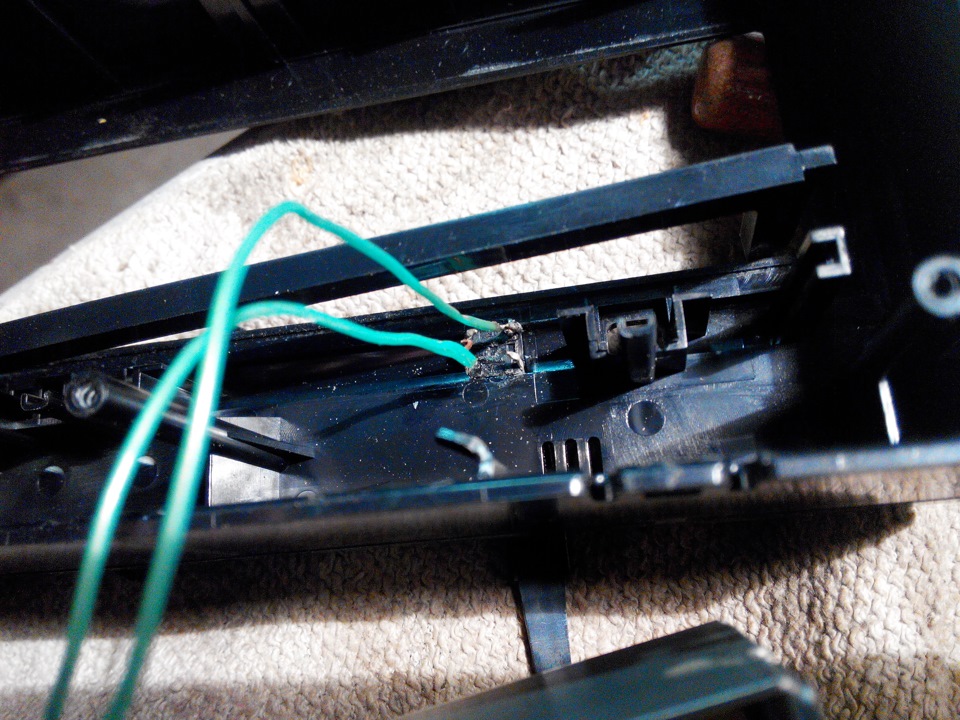

Эти винты мы откручиваем что бы снять плату и добраться до кнопок. Рядом с крайними винтами есть направляющие шпыньки, не обломайте! Здесь же видно куда паять нашу схему. Больше фото, к сожалению нет, я был злой и было не до съемок 🙂
Получилось так как на этом снимке из инета
Насчет не горящих сегментов. Все залито лаком, лак кое-где отстал, попробовал отмыть, не очень получилось. Просмотрел все контакты и дорожки под лупой, трещин и непропая не нашел. Добраться до самого индикатора сложно, надо распаивать корпус, не стал. Все собрал, поставил, сегменты появились, ну с ладненько, повезло. 🙂
Подключил кнопку DISP.
Год назад я заменил родной руль на руль от рестайлинга, а чуть позже установил полный комплект кнопок.
Кажется, что с этим делом разобрались, но одна мелочь все не давала мне покоя, а именно не работающая кнопка DISP. Подключить её не сложно, но все руки не доходили, а сегодня прям вдохновение пришло🙂

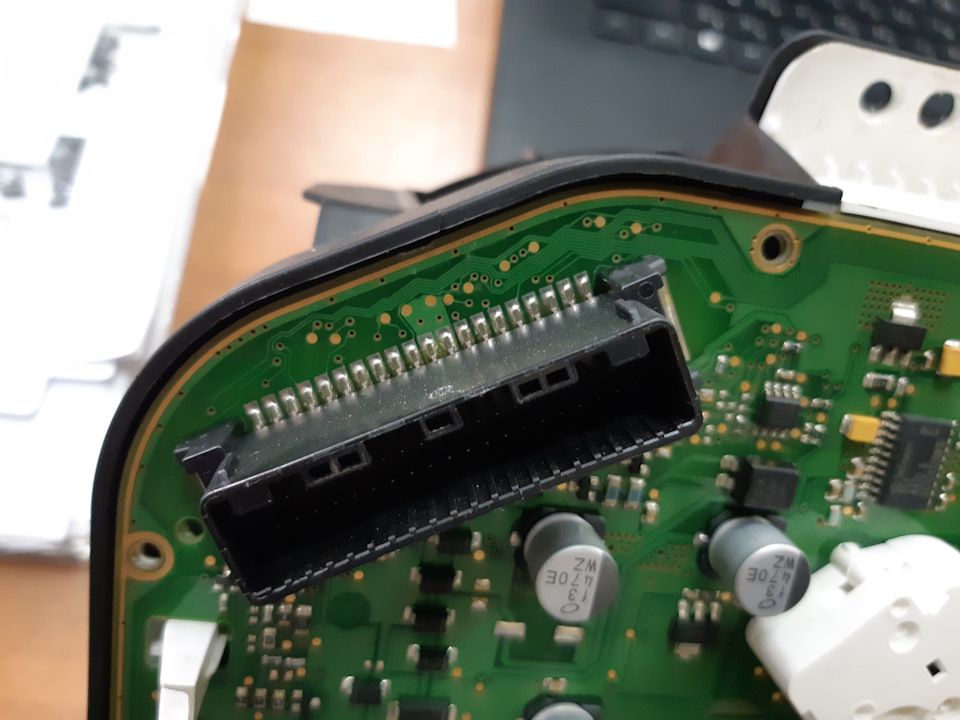

Для начала необходимо немного доработать панель приборов.
Сняв панель, нужно её разобрать. Полностью не обязательно, достаточно открутить заднюю крышку.
Выбрал один из свободных контактов, в моем случае выбор пал на второй контакт справа.
Припаял к нему один конец провода, а второй конец к контакту disp.
Получилось как-то так.
Собрал панель и пошел в машину. Осталось протянуть провод от разъёма за рулем к разъёму панели приборов.

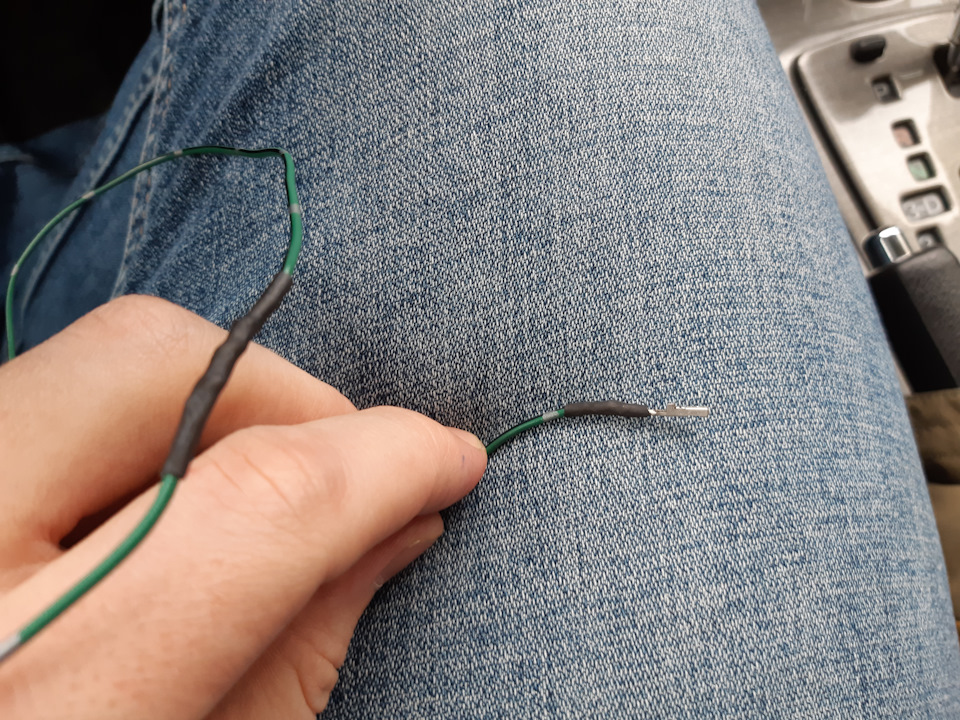

Достал из запасов подходящий по длине провод, выдернул пару подходящих пинов, ну и спаял все вместе.

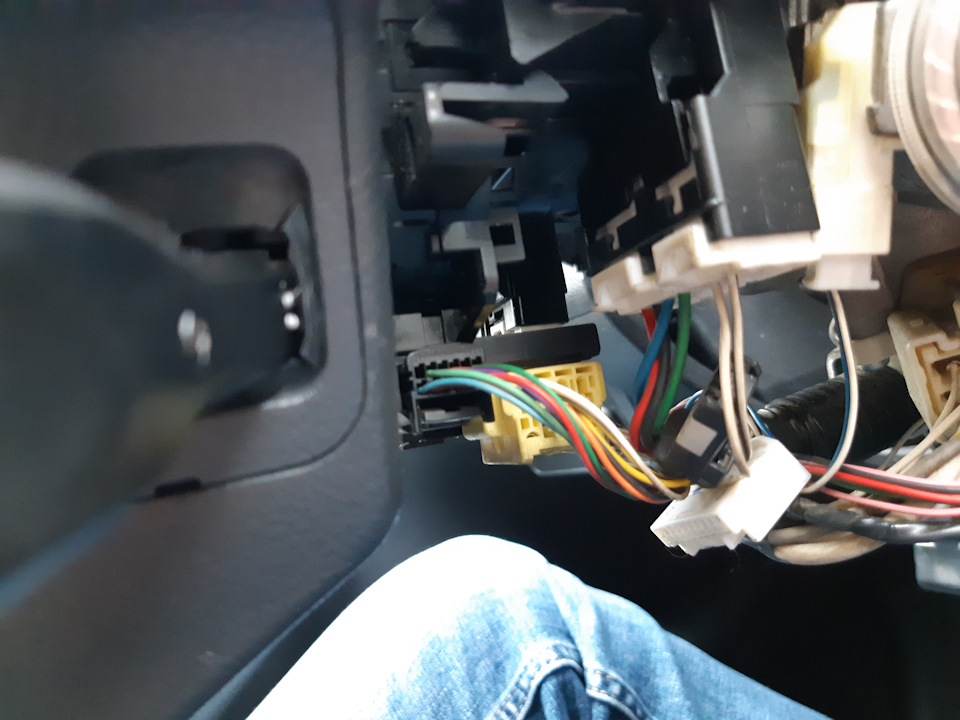

Один конец провода необходимо вставить в третий пин чёрной фишки, а второй в фишку панели приборов.
Эмулятор кнопки DISP на БК
Речь, как вы уже поняли, пойдет о кнопочке которая будет повторять функцию кнопки DISP на штатной магнитоле!
Так как я первым что сделал в машине после отца — сменил магнитолу штатную на SONY, следовательно пропала возможность переключать показания расхода/остатка км/средней скорости, непосредственно в пути.
Благодаря записи в БЖ товарища Andry-Smart, я нашел время чтобы сделать эту наполовину безполезную и наполовину все-таки удобную кнопку.
Процитирую суть работы из уст товарища pushik из лансер клуба:
«Вот как сделать эмулятор дисплея за 50центов. Берёте резистор 8ком раскручиваете дисплей находите дорожки которые идут на кнопки. Переключение функций реализовано на резисторах, находите точку где все дорожки от кнопок пересекаются до резисторов впаиваете 8ком резюк и через тумблер подключаете на корпус тумблер нормальноразомкнутый. И всё.»

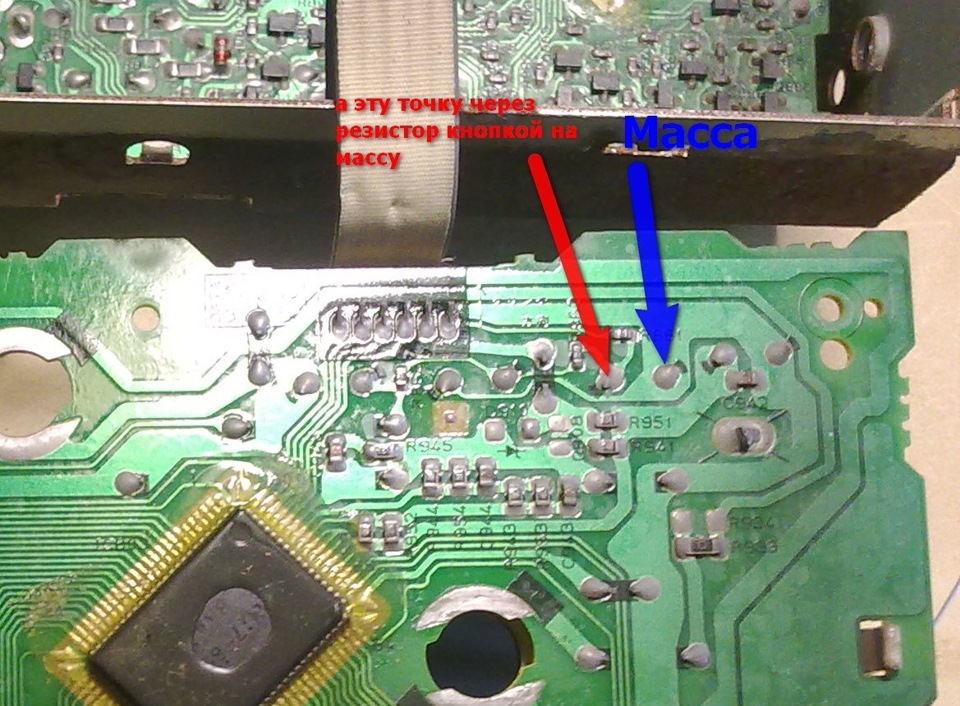

Точки к которым припаиваться указаны на данной фотографии, из той же записи Andry-Smart
Погнал в гараж, взял отвертку шлицевую, поддел ею заднюю крышку БК
Подрываем крышку из посадочных мест, тянем в сторону лобового стекла и снимаем. Далее крестовой отверткой с двух сторон по два винтика отдаём

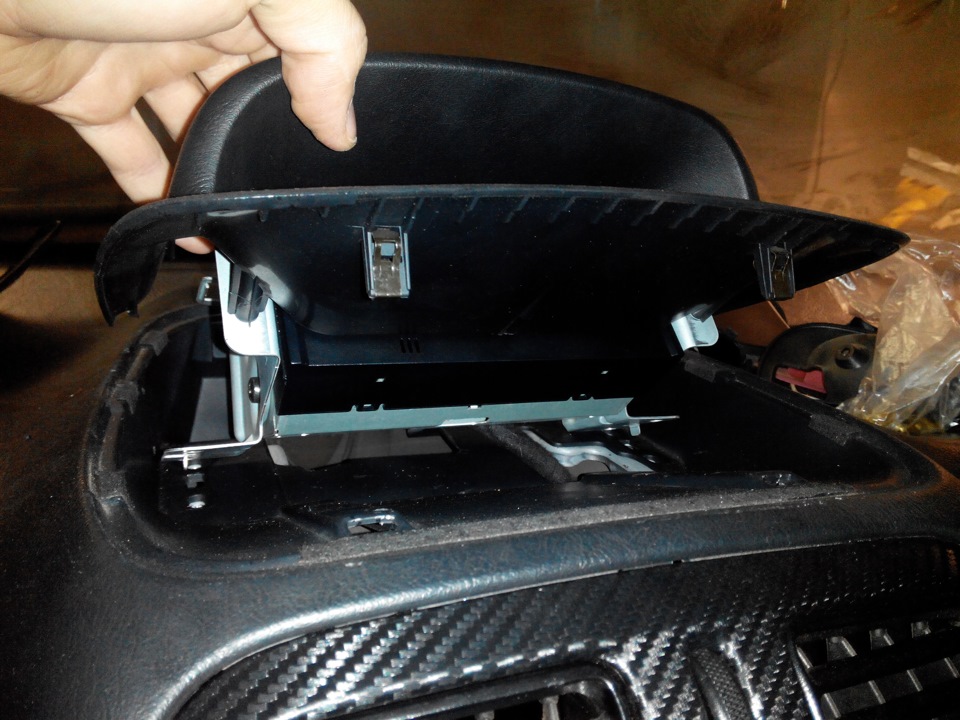

Поднимаем БК с передней крышкой (с козырьком)
Отсоединяем два разъёма
С двух сторон крепления отдаём по два винтика

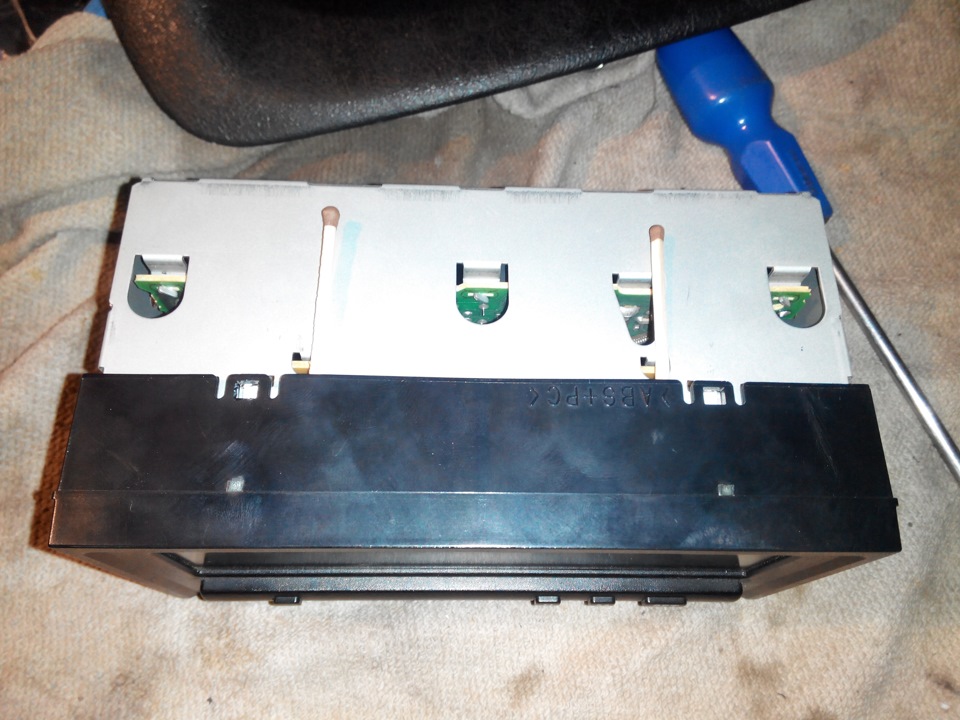

Снимаем пластиковую крышку с экранчиком. Поддеваем шлицевой отверткой 6 защёлок креплений и вставляем под них спички, например.

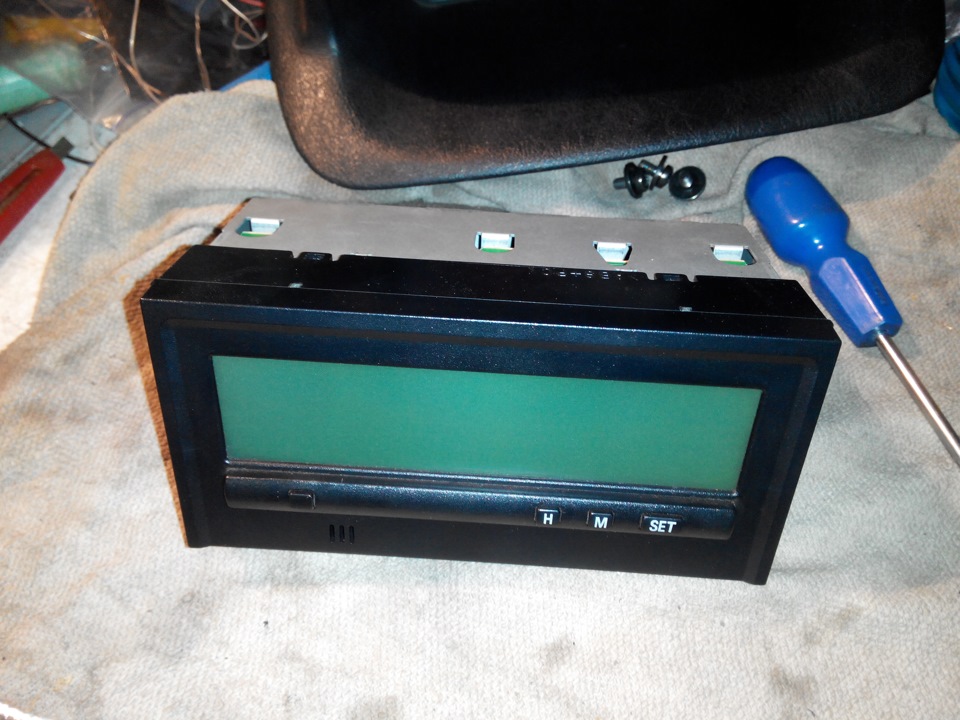

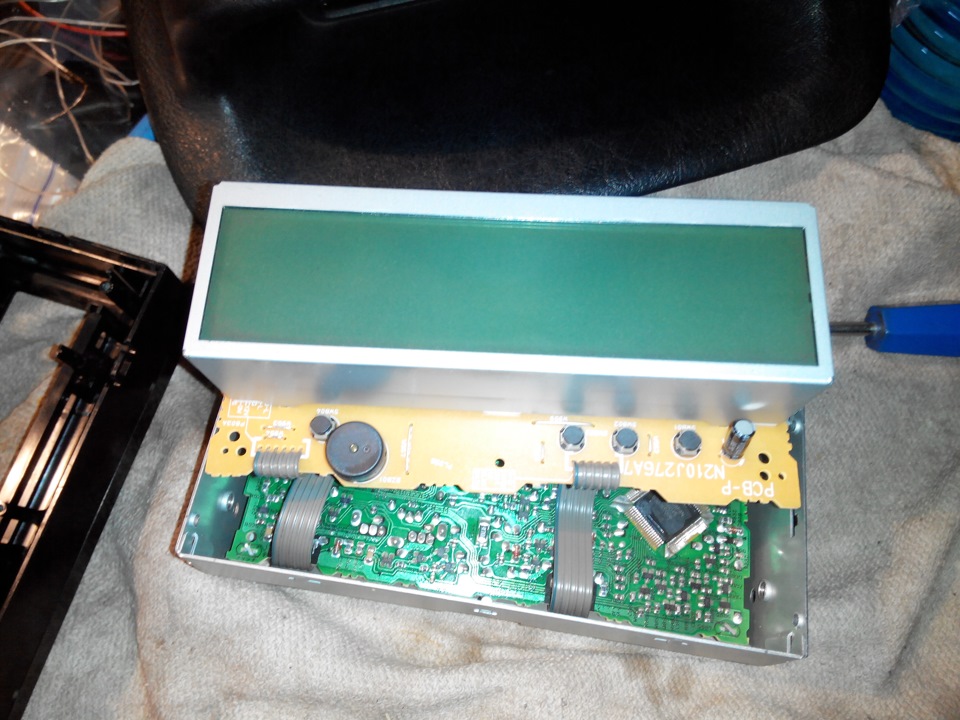

Тянем на себя, и вот что видим
Находим нужные нам точки припоя, согласно фотографии в начале статьи, и припаиваем необходимый резистор. Мои попытки с резисторами номиналом 7,5кОм и 8,3кОм успехом не увенчались, поэтому я припаял подстроечный резистор и подключив БК в машине, регулировал диапазон одновременно клацая на кнопку (микрик). Попеременно до того как дошел до переключания показаний, получалось переключать время, яркость и т.д.)) На каком сопротивлении я остановился не измерял, так как под рукой не было тестера… Возможно позже произведу замер.
Далее делаем отверстие под микрик в рамке БК, рядом с остальными.
Снимаем черную рамку с кнопками — откручиваем 3 винтика.

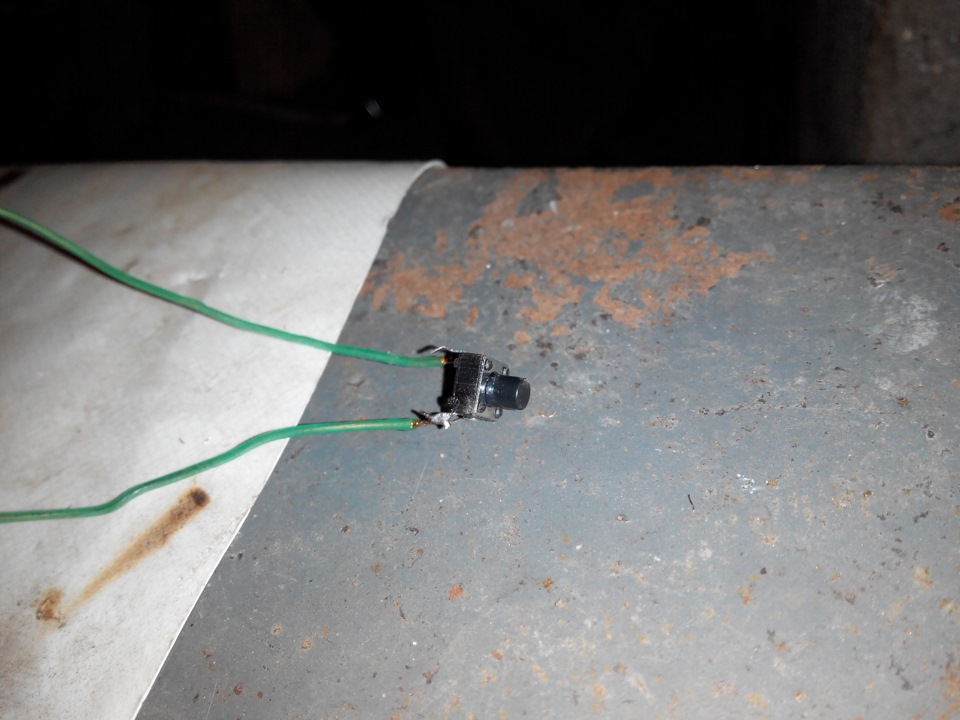

Капаем суперклеем на микрик сверху и снизу и вставляем в рамку изнутри, садится как влитой.
«Упаковываем» резистор и провода в корпус и собираем обратно.
Вот и всё =)

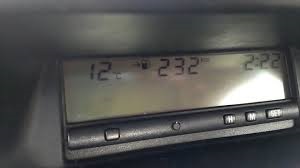

Результат:
