Управление ГУ кнопками Down и Up
Приветствую всех заглянувших. Волею судеб был заменен союз китайских мультимедийных устройств на головное устройство 2DIN от Sony XAV-712BT, за что огромное спасибо KHV27!
Захотелось иметь возможность управлять некоторыми функциями ГУ на руле. Мультируля нет, желания его искать нет, переделывать устоявшийся орган управления машиной не хочу. Но, ранее, я описывал нестандартную работу кнопок Down и Up на руле, и решил задействовать именно их, уж очень удобно они расположены. Суть в том, что левый ряд кнопок отвечает за громкость (VOL+ и VOL-), правый ряд за переключение станций, либо управление треком (SEEK+ и SEEK-).
Так как разъем для подключения проводного пульта в наличии, у данной модели ГУ, оставалось сделать устройство для союза с кнопками на руле.
Наличие схем проводного пульта в интернете не мало, я сделал для себя адаптированную схемку, исходя из имеющихся лично у меня материалов, это различные сопротивления 0,25W, и макетная плата. В основе схема проводного пульта SONY RM-X2S.
Пока решил задействовать четыре кнопки, но оставить возможность расширить их количество, подручными средствами, в кастинге победили функции VOL+, VOL-, SEEK+, SEEK-. Далее последовали манипуляции с паяльником и цветными проводами, так, чтобы пара проводов одинаковой расцветки отвечали за конкретную функцию.
Обрезал плату, для компактности устройства, ибо ему предстоит быть спрятанным в руле.
Так как при замене подрулевых переключателей, заменил и шлейф-ленту, свободных контактов в разъеме руля у меня три. Для первой реализации достаточно и двух, поэтому третий оставил свободным, пока… Контакты кнопок руля соединил по схеме, заизолировал и запаковал всю эту конструкцию в руле.
Надписи на кнопках не мешают, привык мгновенно, все устраивает, планирую расширить функционал, а пока, и так удобно. Всем спасибо за внимание.
Управление кнопками на руле от Harrier (65-й кузов) для Pioneer AVH-190
В продолжение темы про руль. Руль сегодня водружен на свое место, кнопки подключены.
Но пришлось потрудиться, чтобы все поставить.
Это полный колхоз.

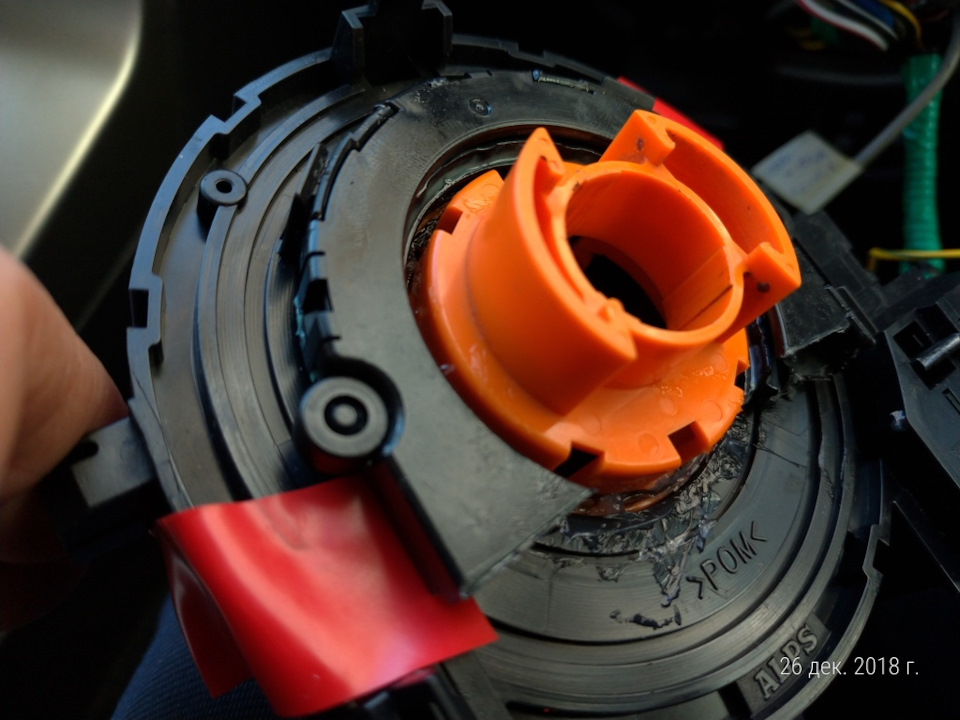

Шлейф на место не сел. Он вообще как оказалось не такой по конфигурации и по расположению разъемов.

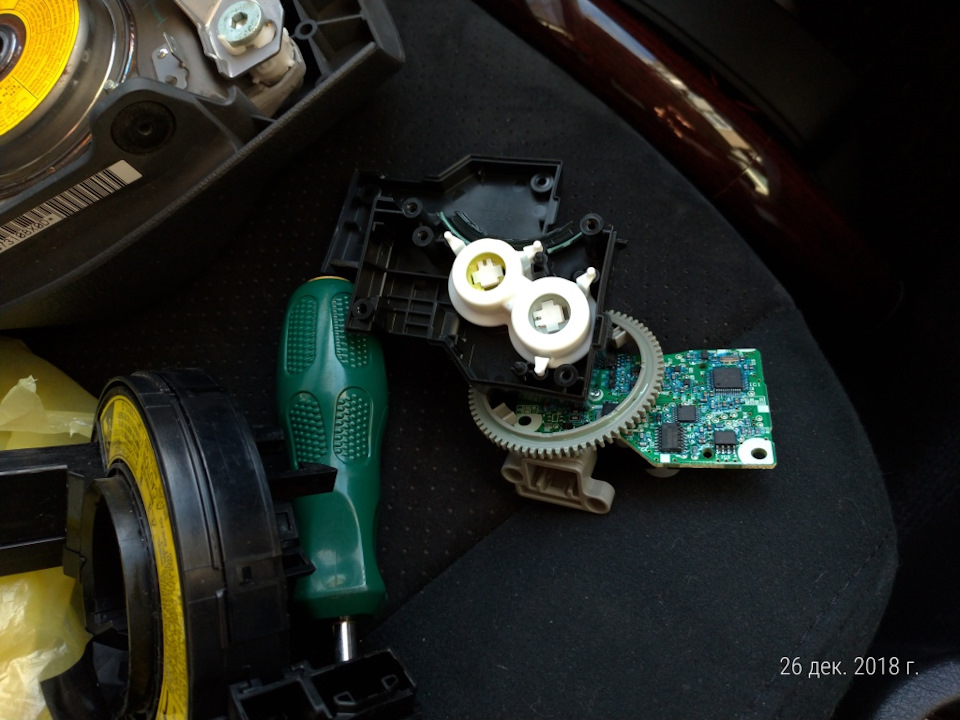

Поэтому пришлось испохабить датчик поворота колес, отломал выпирающую часть, подстегнул к шлейфу и приклеил к железяке на 2-х сторонний скотч.

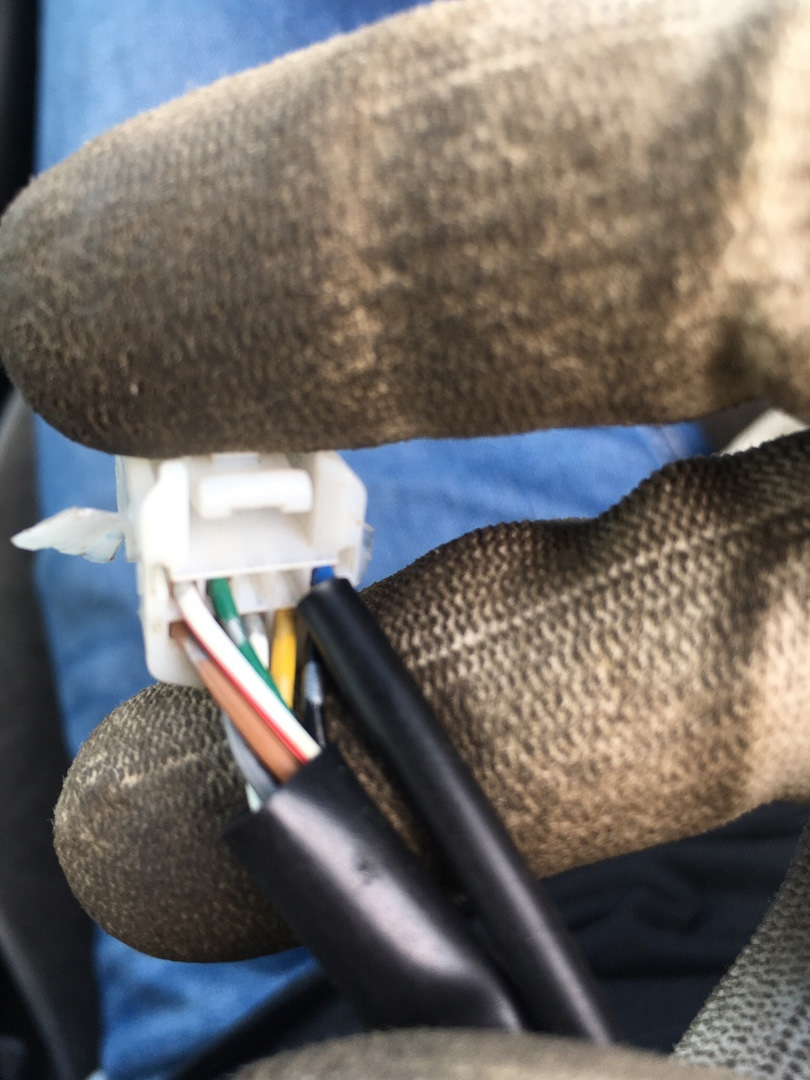

Потом подключение разъемов.
Фишки все дотянулись, но т.к. блок фишек слева, он немного упирается в кожух рулевой колонки.
Но все работает и это радует.
По самим кнопкам, точнее по их перепайке.
Я не первопроходец здесь. Хотя и 2011 и 2013 годах перепаивал под Pioneer кнопки на руле.
Поискал, нашел несколько записей, которые очень помогли мне. Не поленитесь, посмотрите их все, если собираетесь сами проделать такое:
Но как всегда есть нюансы. О них ниже, плюс схемы, которые тоже мне помогли в работе. Обратите внимание, что номиналы могут отличаться в зависимости от модели Pioneer-а, нужно все проверять опытным путем.

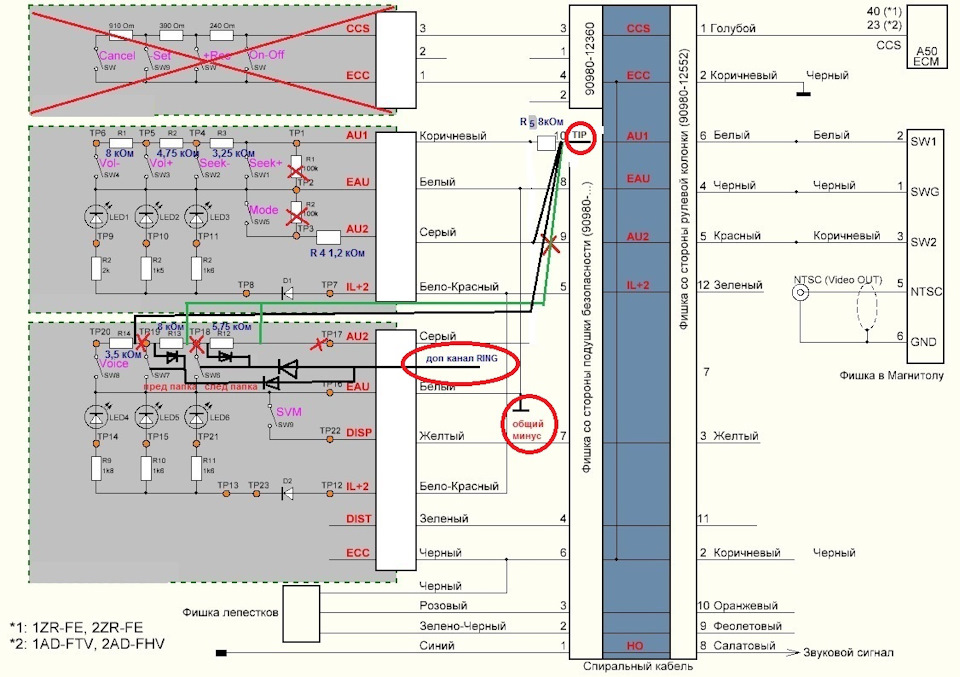

Схема для работы, моя, переделанная:

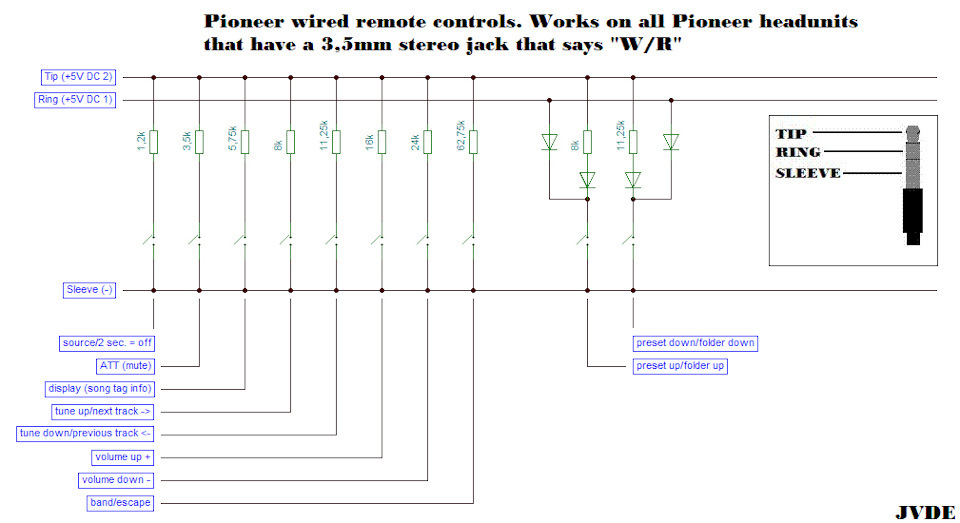

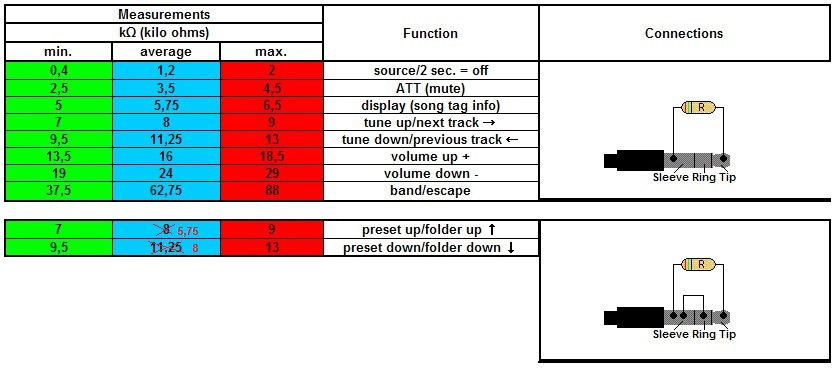

Схема с номиналаси резисторов:
Сами кнопки на руле очень симпатично светятся светло голубым. Хотел поменять светики на белый, но уж очень красиво светят!
Toyota Rush 2008, двигатель бензиновый 1.5 л., 109 л. с., полный привод, автоматическая коробка передач — тюнинг
Машины в продаже
Комментарии 14
IvanBond25, а не заморачивался ли ты предмет — поставить регулируемую по вылету рулевую колонку?
А жаль. Колонка у нас коротковата (
Молодец, я тоже хотел на Раша подобный руль поставить, но наверное дорого все вместе с подключением выйдет, наверное не меньше 15 тысяч? Плюс электрика по установке ещё 4-5 тысяч итог руль в 20 тысяч вылезет, не стоит таких денег. Хотя на днях поставил с Али экспресса магнитолу хорошую с поддержкой мультируля, поменял все штатные динамики, сделал шумку дверей, на праздники планирую отдать на шумоизоляцию перегородки моторного отсека со снятием торпедо, нашел недорого 12 тысяч вместе с материалом.У Раша шумная движка, обороты набирает, рев стоит
Ну в вопросе есть ответ. Сколько обошлась музыка? Плюс шумка? Руль с кнопками за 15 на этом фоне не так уж и дорого.
Подключение мультируля от Harrier

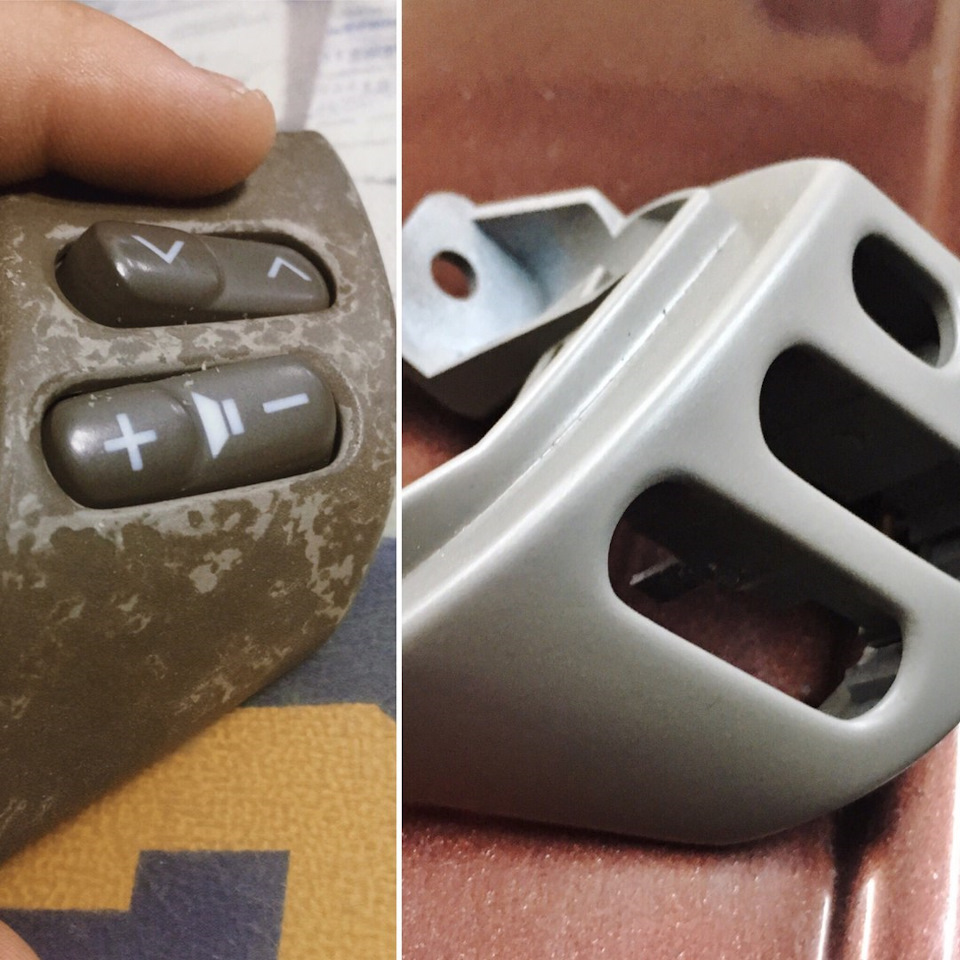

Подобрав примерно краску, шлифанув и покрасив панельки, которые оказались в умотоном состоянии, плавно перешел к сбору инфы по подключению, и вот что я выяснил
Есть по сути 2 способа:
1) если у тебя магнитола поддерживает мултируль (есть отдельный вход для фишки, адаптер не нужен)
2) или если нет, но очень хочется
Так вот у меня оказалось 2ой случай. Расскажу про него.

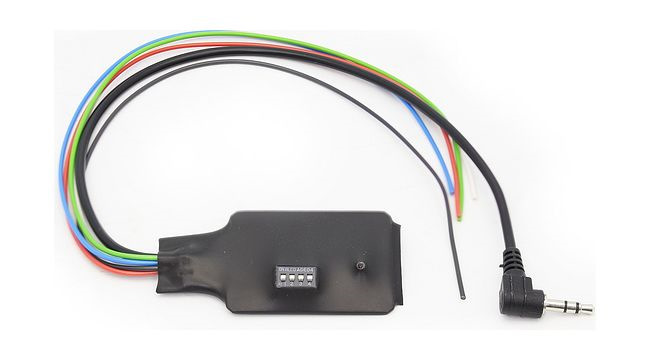

Для начала надо приобрести универсальный адаптер для мультирулей Zexma mfd207 un-dip, или типа того. Я нашел его за 1000р. Он необходим для связи через задний AUX/Remote in выход с вашими кнопками.
Конечно же фишка с руля и фишка на шлейфе не совпадают, поэтому распиновываем их. Или обрезаем))

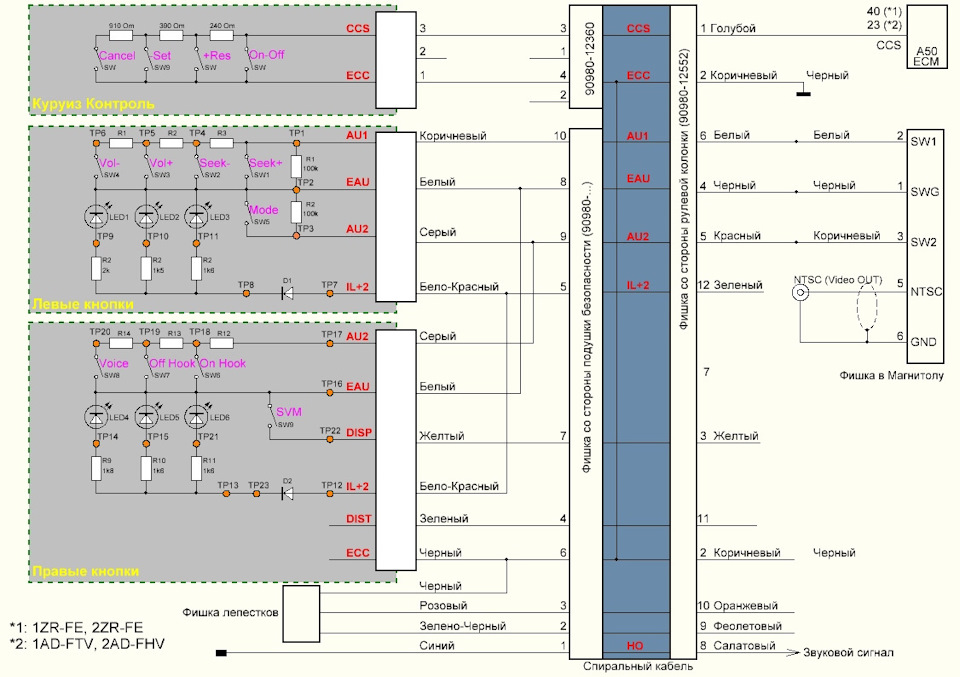

Распиновка кнопок мультируля Харриер
1 сигнал — синий;
4 DIST — зеленый;
5 Подсветка — бело-красный;
6 GND — черный;
7 DISP — желтый;
8 Масса — белый;
9 Управление mode — серый;
10 Управление +-, <> — коричневый;
Нам нужны только 5, 8, 9,10

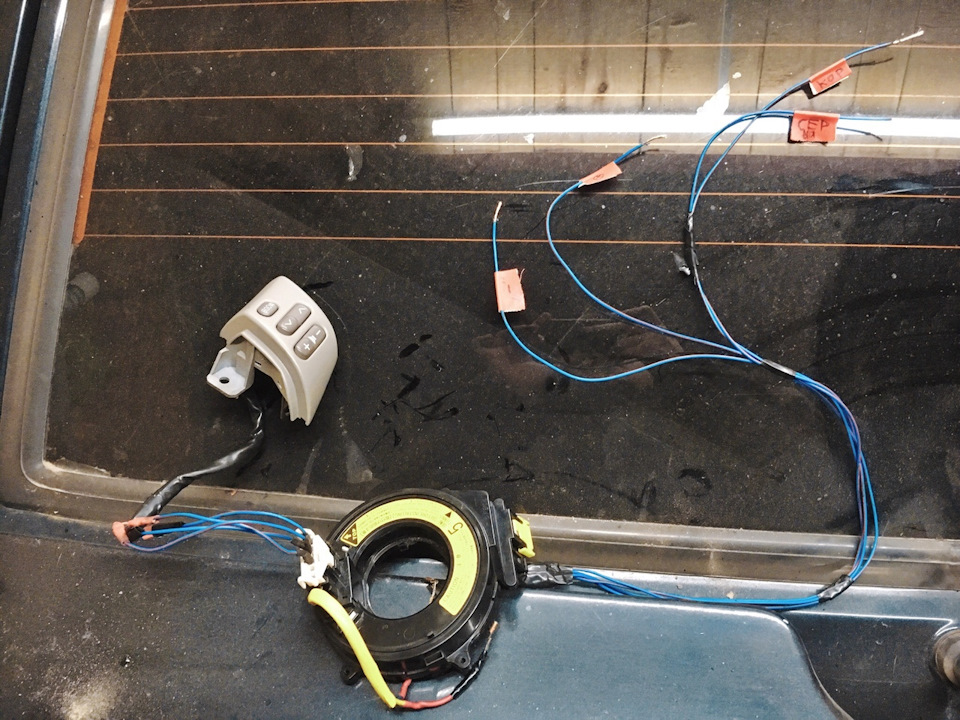

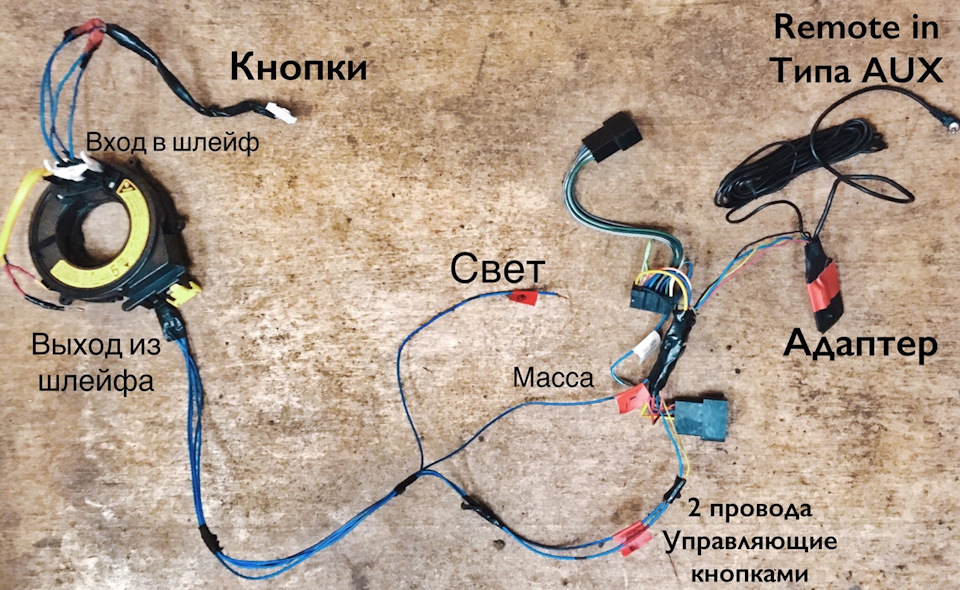

Суть в том чтоб фишка от кнопок, попала на вход подрулевого шлейфа, вышла с него, попала в адаптер, а затем в магнитолу. Нужно это все для того чтоб руль крутился отдельно не поворачивая за собой провода.
Далее подключаем и настраеваем адаптер по инстукции к нему
Готово! все кнопки заработали, все переключается
