В условиях современного динамического развития общества, усложнения технической и социальной инфраструктуры, информация становится таким же стратегическим ресурсом, как традиционные материальные и энергетические ресурсы. Современные информационные технологии, стали важным фактором жизни общества и средством повышения эффективности управления всеми сферами общественной деятельности.
Компания «Информтехника и Связь» уверена в том, что на высококонкурентном рынке, в особенности таком как телекоммуникационный, техническое обучение должно рассматриваться как стратегическое направление. Эта уверенность базируется на следующих тенденциях, проявившихся на рынке России:
1. За последние годы, телекоммуникационный рынок показал экспоненциальный рост продаж, и хорошо признанные торговые марки сталкиваются с повышением конкуренции со стороны новых поставщиков телекоммуникационного оборудования, не обладающими достаточными техническими навыками.
2. Постоянно растущая сложность современных инфокоммуникационных систем, требует все более высокой специализации технического персонала, по сравнению с требованиями, которые предъявлялись к этим специалистам в прошлом.
3. В связи с проникновением современных телекоммуникационных систем во все сферы нашей жизни, растет зависимость бизнеса от надежности техники, растут риски убытков из-за неправильного её использования, избежать которых можно, доверив свою сеть профессиональному специалисту.
Учитывая указанные тенденции, компания «Информтехника и Связь», развивает свои технические программы, цель которых – обучение и повышение профессионального уровня технических специалистов.
Оборудование «МиниКом» давно стало неотъемлемой частью ведомственных сетей связи не только России, но и стран СНГ и обслуживание этой современной техники требует грамотных подготовленных специалистов. Новая программа обучения позволит в более полной мере раскрыть возможности телекоммуникационной платформы «МиниКом» и систем радиосвязи стандарта DECT, а также познакомит слушателей с оборудованием дуплексной громкоговорящей и командно-поисковой систем связи, оборудованием VoIP, программно- аппаратными приложениями «МиниКом».
Благодаря программе дополнительного профессионального образования слушатели получают теоретические знания и практические навыки для работы с оборудованием МиниКом» и решениями по унифицированным коммуникациям.
Обучение проводится в специально оборудованном классе, дает своим слушателям практические навыки эксплуатации, монтажа и обслуживания различных типов оборудования семейства «МиниКом», знания о новых технологиях в области телекоммуникаций. Высокий уровень обучения в Учебном центре обеспечивается благодаря профессионализму преподавателей учебного центра, сертифицированных в ГК «Информтехника».
В программу дополнительного профессионального образования «Монтаж, программирование и эксплуатация оборудования серии «МиниКом» включены следующие курсы:
Назначение и возможности оборудования серии «МиниКом DX-500»
Для удобства слушателей курс разбит на несколько блоков:
— Первый блок включает в себя изучение программно-аппаратных комплексов (ПАК) аппаратуры связи совещаний – «МиниКом АСС-Ц», измерения параметров абонентской линии «МиниКом DX-SLTS», а также программы конфигурирования УПАТС «МиниКом DX-500» – «DX-СМА-ТО». В рамках данного блока мы рассмотрим вопросы предназначения и построения «МиниКом АСС-Ц», а для получения навыков монтажа и конфигурирования, будут проведены практические занятия. По предназначению и функциям комплекса «МиниКом DX-500 SLTS» и программы конфигурирования «DX-СМА-ТО» (Конфигуратор) также будут представлены материалы.
— Второй блок направлен на изучение структуры, монтажа, конфигурирования и эксплуатации сервера услуг «МиниКом DX-500-SU».
— Третий блок посвящён изучению ПАК «МиниКом DX-500 РМТС» (рабочее место телефониста). В ходе обучения, наши слушатели ознакомятся с архитектурой и получат навыки конфигурирования и эксплуатации комплекса «МиниКом DX-500 РМТС».
— Четвёртый блок представляет информацию по настройке конфигурирования системы мониторинга и администрирования (СМА) для УПАТС «МиниКом DX-500». В ходе занятий будут рассмотрены вопросы построения и архитектуры, а также будут проведены практические занятия по получению навыков конфигурирования и эксплуатации комплекса «МиниКом DX-500 СМА».
— Пятый блок направлен на изучение, настройку и конфигурирование сервисов VoIP для УПАТС «МиниКом DX-500». Целью данной темы является изучение основных принципов построения сетей VoIP телефонии и настройке оборудования VoIP «МиниКом DX-500». Мы рассмотрим такие вопросы, как схема подключения, список оборудования, конфигурирование, перечень и уровень решаемых задач, область применения, схемы работы на сети станций и предлагаемые ДВО.
Конфигурирование оборудования серии «МиниКом DX-500»
— Пользовательский интерфейс терминала оператора
— Общее понятие о конфигурационных данных в системе
Обучение
Оборудование «МиниКом» уже давно стало неотъемлемой частью ведомственных сетей связи не только в России, но и в странах СНГ и обслуживание этой современной техники требует грамотных, подготовленных специалистов. Учебный центр ГК «Информтехника» начал свою работу в 1998 году. Курсы по изучению линейки оборудования серии «МиниКом» проводятся для специалистов связи компаний, предприятий, отраслей и ведомств, использующих нашу продукцию.
Мы ценим каждого нашего клиента, будь то частное лицо или крупная компания. Индивидуальный подход к каждому слушателю является основным принципом нашей работы. Причём, это касается как менеджеров, организующих обучение и оформление необходимых документов, так и преподавателей, проводящих обучение. Занятия проводят преподаватели, имеющие необходимые сертификаты и обладающие богатым практическим опытом работы. Кроме проведения регулярных занятий в учебном центре, по согласованию с заказчиком, мы проводим выездные занятия.
Проведение обучения
Занятия проходят по рабочим дням, с перерывом на обед и кофе-брейк. Учебный центр расположен в Российской академии путей сообщения (РАПС) (схема проезда) по адресу: Москва, Октябрьский пер.7. Заблаговременно слушателям направляется приглашение на курс, содержащее всю необходимую информацию. Практические занятия, предусмотренные программами курсов, выполняются на оборудовании, установленном непосредственно в учебной лаборатории (из расчёта 1 комплект оборудования на 1–2 слушателей. Количество обучающихся в группе составляет от 10 до 14 человек. Периодичность проведения курсов зависит от наполняемости групп и проходит в среднем раз в месяц.
По окончании обучения, специалистам, успешно сдавшим квалификационный экзамен, выдаются Свидетельства (образец Свидетельства) на право эксплуатации указанного оборудования, а также вручаются Удостоверения (образец Удостоверения) установленного образца лицензированного учебного заведения о получении повышения квалификации по данной программе.
«Монтаж, программирование и эксплуатация оборудования серии «МиниКом»
Общие сведения:
Курс содержит изучение архитектуры УПАТС «МиниКом DX-500», обзор решений в области телефонии на базе оборудования «МиниКом», подробно рассматривается монтаж, конфигурирование и обслуживание системы. Теоретическая часть курса сопровождается практическими упражнениями по настройке УПАТС «МиниКом DX-500», соединению нескольких станций между собой по различным каналам связи. Курс включает в себя краткий обзор использования Voice IP решений, программно-аппаратных комплексов (ПАК) аппаратуры связи совещаний – «МиниКом АСС-Ц», измерения параметров абонентской линии «МиниКом DX-SLTS», а также программы конфигурирования УПАТС «МиниКом DX-500» – «DX-СМА-ТО», «МиниКом DX-500 РМТС» (рабочее место телефониста). На лабораторных работах моделируется весь процесс установки систем разного масштаба, изменения конфигурации сети, рассматриваются типовые ошибки.
«Монтаж, программирование и эксплуатация оборудования «МиниКом DX-500ЖТ»
Краткая программа курса (посмотреть программу);
Продолжительность – 10 учебных дней (80 часов) стоимость 85 000 руб. (включая НДС).
Общие сведения:
Курс содержит изучение архитектуры УПАТС «МиниКом DX-500ЖТ», обзор решений в области телефонии на базе оборудования «МиниКом», подробно рассматривается монтаж, конфигурирование и обслуживание системы. Теоретическая часть курса сопровождается практическими упражнениями по настройке УПАТС «МиниКом DX-500ЖТ», соединению нескольких станций между собой по различным каналам связи. Особое внимание уделяется специальным видам связи на железнодорожном транспорте – построение кругов, МЖС, межстанционная связь и т.п. Курс включает в себя краткий обзор использования Voice IP решений, программно-аппаратных комплексов (ПАК) аппаратуры связи совещаний – «МиниКом АСС-Ц», измерения параметров абонентской линии «МиниКом DX-SLTS», а также программы конфигурирования УПАТС «МиниКом DX-500» – «DX-СМА-ТО», «МиниКом DX-500 РМТС» (рабочее место телефониста). На лабораторных работах моделируется весь процесс установки систем разного масштаба, изменения конфигурации сети, построение специальных железнодорожных видов связи, рассматриваются типовые ошибки.
«Монтаж, программирование и эксплуатация оборудования «МиниКом DX-500С»
Краткая программа курса (посмотреть программу)
Продолжительность – 10 учебных дней (80 часов), стоимость 85 000 руб. (включая НДС).
Общие сведения:
Курс содержит изучение архитектуры УПАТС «МиниКом DX-500С», обзор решений в области телефонии на базе оборудования «МиниКом», подробно рассматривается монтаж, конфигурирование и обслуживание системы. Теоретическая часть курса сопровождается практическими упражнениями по настройке УПАТС «МиниКом DX-500С», соединению нескольких станций между собой по различным каналам связи. Особое внимание уделяется специальным видам связи на сетях закрытой связи. Курс включает в себя краткий обзор программно-аппаратных комплексов (ПАК) «МиниКом DX-500 РМКЭ» (рабочее место телефониста). На лабораторных работах моделируется весь процесс установки систем разного масштаба, изменения конфигурации сети, построение специальных видов связи, рассматриваются типовые ошибки.
«Сервисы и программные приложения оборудования «МиниКом»
Краткая программа курса (посмотреть программу)
Продолжительность – 5 учебных дней (72 часа), стоимость 50 000 руб. (включая НДС).
«Монтаж, программирование и эксплуатация оборудования серии «МиниКом МХ-1000»
Краткая программа курса (посмотреть программу), Типовой договор. (скачать)
Продолжительность – 5 учебных дней (72 часа), стоимость 50 000 руб. (включая НДС).
Курс содержит изучение оборудования КАТС «МиниКом МХ-1000», обзор решений в области телефонии на базе оборудования «МиниКом MX-1000», подробно рассматривается монтаж, администрирование и обслуживание системы. Теоретическая часть курса сопровождается практическими упражнениями по настройке КАТС «МиниКом МХ-1000», соединению нескольких систем между собой по различным каналам связи. Курс включает в себя краткий обзор использования дополнительных расширений. На лабораторных работах моделируется весь процесс установки систем разного масштаба, изменения конфигурации сети, рассматриваются типовые ошибки.
Порядок регистрации на курсы
После окончания курсов Слушатели получают возможность использовать круглосуточную, бесплатную консультацию в службе технической поддержки.
Счета на услуги выставляются по Вашему запросу и, по умолчанию, высылаются по электронной почте (файл в формате TIFF). Другие способы получения счета (по факсу, оригинал и т.п.) оговариваются с менеджером.
Счет необходимо оплатить не позже, чем за 7 дней до начала занятий. Копию платежного поручения рекомендуется направить менеджеру по факсу +7 (495) 662-73-22, или по электронной почте topilskaya.ma@infotek.ru
Для ускорения и облегчения процедуры оформления финансовых документов рекомендуется иметь с собой доверенность на право подписания акта приемки-сдачи услуг.
ГК «Информтехника» благодарит Вас за проявленный интерес и будет признательна за присланные отзывы о пройденных курсах на нашем форуме.
Состав и назначение субмодулей станции МиниКом DX-500 ЖТ
Состав и назначение субмодулей станции
Во Flash-памяти управляющего устройства хранится общестанционная база данных. В состав УУ входит генератор тактовых синхросигналов, который вырабатывает и распределяет синхросигналы по устройствам модулей СРU и кластерам. Генератор может работать в режиме свободных колебаний или в режиме внешней синхронизации.
Модули СPU обслуживают вызовы, поступающие от кластеров и от модулей РСМ-4, с разделением нагрузки. Это означает, что вызовы поочередно обслуживаются каждым из модулей СРU и в среднем на каждый из этих модулей приходится половина от общей нагрузки.
Рассмотрим назначение и построение модулей DХ-500М-32М и DХ-500Т-16UpN.
Модуль DХ-500Т-16UpN рассчитан на включение до 16 абонентских цифровых линий с интерфейсом UpN. На конце абонентской линии включается цифровой телефонный аппарат, производимый компанией Siemens, типа Optiest Standart или Optiest Comfort. На сети ОТС такой цифровой телефонный аппарат используется в качестве пульта связи. При использовании кабеля 5-й категории скрутки гарантированная длина абонентской линии составляет 1 км. Длина линии может доходить до 2 км при выборе пар жил кабеля с наилучшими характеристиками, что достигается регулировкой параметров кабеля. Этот модуль обеспечивает подачу питания от станции на цифровой аппарат по абонентской линии. На входе каждого линейного комплекта модуля включена цепь защиты от посторонних напряжений. В один управляющий модуль АDК можно включить не более двух модулей ВХ-500Т-16UpN.
Модуль DХ-500М-32М позволяет включить до 32 аналоговых абонентских линий. На модуле устанавливается от 1 до 16 субмодулей, выполняющих функции линейных комплектов. Один субмодуль имеет один или два линейных комплекта, что соответствует 1 или 2 портам. Максимальная емкость в 32 линии достигается при установке только субмодулей с двумя линейными комплектами. На сети ОТС применяются субмодули следующих типов.
Субмодуль DХ-500-А02S обеспечивает включение двухпроводных абонентских линий с питанием от центральной батареи (ЦБ). На модуле DХ-500М-32М можно установить до 16 таких субмодулей. В линию могут включаться аналоговые стандартные телефонные аппараты с декадным или частотным набором номера. На сети ОТС субмодуль используется для включения двух телефонных аппаратов абонентов станционной распорядительной связи или абонентов стрелочной связи, а также для включения в провода абонентской линии педали управления передачей речи. Такой педалью пользуются абоненты ОТС, на рабочем месте которых стоит цифровой пульт (диспетчеры, дежурные по станциям и другие). Возможна комбинация — один телефонный аппарат и одна педаль.
Субмодуль DХ-500Т-А01SLТ предназначен для включения двухпроводной абонентской линии с питанием от ЦБ и возможностью выхода абонента в цифровой групповой канал. На модуле ВХ-500М-32М, расположенном на одном из двух фиксированных плато-местах (нуле-вой или 1-й модуль DХ-500М-32М; порты с 0 по 63), может устанавливаться до 16 таких субмодулей. Субмодуль имеет два порта, к одному из которых подключается абонентская линия, а на другом порту реализуется устройство управления голосом (УУГ). Данный субмодуль служит для замены существующих промпунктов избирательной связи, включенных в индивидуальные линии, на телефонные аппараты ЦБ. В отличие от промпунктов избирательной связи, установка телефонных аппаратов ЦБ позволяет абонентам устанавливать соединения между собой по коммутируемым (негрупповым) каналам.
Субмодуль DХ-500Т-А01РGS предназначен для подключения к коммутационной станции линии перегонной связи. В качестве абонентских аппаратов могут использоваться переносные телефонные трубки перегонной связи. Субмодуль позволяет принимать от телефонного аппарата цифры номера импульсами постоянного тока или тональными импульсами (метод ВТМР). В модуле не предусмотрены посылки вызова к телефонному аппарату. На субмодуле расположено два порта, к одному из которых подключается линия перегонной связи, а на другом порту реализуется устройство управления тангентой.
Субмодуль DХ-500Т-А01-КSР позволяет подключать двухпроводной аналоговый групповой канал избирательной связи ответвления, выполняет согласование с каналом ТЧ с сопротивлением 600 Ом. Обеспечивает цифро-аналоговое преобразование сигналов избирательного вызова, принимаемых из цифрового группового канала и посылаемых по аналоговому групповому каналу ответвления. На субмодуле расположено два порта, к одному из которых подключается аналоговый канал избирательной связи, а на другом реализуется устройство управления голосом. Устанавливается только на нулевой или 1-й модуль DХ-500М-32М (порты с 0 по 63).
В субмодуль DХ-500Т-А01КVР включается двухпроводной аналоговый канал избирательной связи. Субмодуль служит для работы в исполнительном режиме и имеет высокое входное сопротивление (не менее 20 кОм). Возможна установка до 16 таких субмодулей на любое место модуля DХ-500М-32М. Этот субмодуль устанавливается только на нулевой или 1-й модуль DХ-500М-32М (порты с 0 по 63). Линейный комплект субмодуля рассчитан на передачу и прием сигналов тонального избирательного вызова.
Субмодуль DХ-500Т-А01РRS предназначен для подключения к двухпроводному каналу поездной радиосвязи симплексных радиостанций ЖРУ, РС-6, РС-46, РС-46М. Этот субмодуль выполняет функцию согласующего устройства с радиостанциями и обеспечивает цифро-аналоговое преобразование сигналов избирательного вызова и частотных сигналов управления радиостанцией, а также управляет режимами приема и передачи радиостанции сигналом постоянного тока напряжением 60 В. Возможна установка до 16 субмодулей на любое место двух ближних к платам DХ-500Т-АDК модулей DХ-500М-32М.
Субмодулъ DХ-500-А02F предназначен для включения регистратора переговоров, также используется для постоянного контроля переговоров в канале диспетчерской связи с помощью подключения блока с громкоговорителем параллельно линии регистратора пере-говоров. Возможна установка до 8 субмодулей на места с 8 по 23 любого модуля DХ-500М-32М, но не более 16 штук на один модуль DХ-500Т-АDК.
Для организации доступа терминалов к сети передачи данных (ПД) на станции DХ-500.ЖТ предусмотрен субмодуль DХ-500Т-DТ64. Он предназначен для включения двух терминалов ПД через стыки RS-232. Возможна установка до 8 субмодулей на места с 8 по 23 любого модуля DХ-500М-32М. В асинхронном режиме субмодуль обеспечивает работу со скоростью добит/с при расстоянии от субмодуля до терминала ПД не более 15 м. В синхронном режиме субмодуль обеспечивает работу со скоростью 64 Кбит/с при расстоянии не более 10 м.
Конфигурация системы. На сети ОТС в зависимости от назначения и требуемой емкости система МиниКом ОХ-500.ЖТ имеет три варианта конфигурации:
8 — стандартная, когда в систему входят один или два абонентских кластера, от одного до трех модулей РСМ-4 и два модуля СРU;
О — двойная, когда система состоит из двух абонентских кластеров и обеспечивается резервирование устройств управления кластерами;
Р — ИКМ-коммутатор, когда в систему входят от одного до трех модулей РСМ-4 и два модуля СРУ.
Рабочее место диспетчера содержит следующее оборудование (рис. 3.43): цифровой пульт «Optiest Соmfortг» с консолями; внешние
вызова Кнопка вызова
Резервный телефонный аппарат
Кнопки набора номера
К субмодулю DХ-500-А028
Цифровая линия к модулю ВХ500Т-1611рЫ
Аналоговая линия к субмодулю ВХ-500Т-А01-8ЦГ
микрофон (М) и громкоговоритель (Гр), включаемые через акустические адаптеры; педаль, включаемую в субмодуль DХ-500-А028 (SW) резервный аналоговый телефонный аппарат, включаемый в субмодуль DХ-500Т-А01-SLT. Кроме того, для каждого диспетчера должен быть установлен регистратор переговоров, на котором записываются все разговоры в групповом канале данного диспетчерского круга. Регистратор включается в субмодуль DХ-500-А02F. Параллельно регистратору может включаться дополнительный громкоговоритель.
На цифровом пульте предусмотрено по 4 кнопки прямого вызова и световых индикаторов вызова, 8 функциональных клавиш, 12 кнопок набора номера вызываемого абонента, жидкокристаллический дисплей и другие кнопки. Консоль цифрового пульта, кроме первой, имеет по 16 кнопок прямого вызова и индикаторов вызова. На первой консоли их устанавливается на одну кнопку и один индикатор меньше. К цифровому пульту всего можно подключить до 4 консолей, следовательно, у одного диспетчера может быть до 67 прямых абонентов.
Диспетчер может вести переговоры, используя микротелефонную трубку или устройство громкоговорящей связи. Для громко-говорящей связи диспетчер пользуется либо встроенными в корпус цифрового пульта микрофоном и громкоговорителем, либо внешними микрофоном и громкоговорителем. При разговоре по групповым каналам диспетчер пользуется ножной педалью, при нажатии на которую разговорные приборы диспетчера переключаются на режим передачи.
Для организации поездной радиосвязи у диспетчера устанавливается дополнительный пульт с одной или большим числом консолей, что зависит от количества стационарных радиостанций, входящих в круг диспетчера. Резервный телефонный аппарат необходим в том случае, если цифровой пульт окажется неработоспособным. Через резервный телефонный аппарат диспетчер имеет возможность выхода в групповой канал.
На рабочем месте дежурного станции может устанавливаться аналогичное оборудование.
Модули системы МиниКом DХ-500.Ж конструктивно выполнены в виде плат, устанавливаемых в блочные каркасы. Блочный каркас с модулями представляет собой кассету. Кассеты размещаются на стативах (до двух кассет на одном стативе). Кроме оборудования системы МиниКом ВХ-500.ЖТ на стативе может находиться кассета с оборудованием системы передачи. На стативе также размещаются блок питания и аккумуляторная батарея. На рис. 3.44 показан пример статива с оборудованием системы МиниКом DХ-500.ЖТ, имеющей центр коммутации, состоящий из двух кассет. На этом же стативе размещаются система передачи ТЛС-31, блок питания и аккумуляторная батарея на 20 Ач. На рис. 3.44 приведены ширина и высота статива. Глубина статива составляет 600 мм. Кассета заполняется модулями в определенном порядке.
МиниКОМ DX-500
Работаем с крайней левой частью нашего деления
7.1 На слое «Досуг», инструментом «Горизонтальный текст» печатаем текст «! Досуг» (цвет: черный, зеленый; шрифт Times New Roman).
7.2 На слое «Детский», инструментом «Горизонтальный текст» печатаем текст (цвет: синий, красный, черный; шрифт Arial Black & Impact).
МиниКОМ DX-500 разрабатывалась для применения при построении новых и модернизации существующих ведомственных (корпоративных) сетей связи. Поэтому эта станция может включаться в цифровом и аналоговом окружении, что делает ее применение эффективным при плавной модернизации сетей связи даже на этапе отсутствия цифровых каналов.
Объединяя модули DX-500 по принципу «каждый с каждым» до четырех, возможно организовать станцию с распределенной коммутацией общей емкость 2048 портов и 24 ИКМ-тракта для сопряжения с внешними станциями и телефонными сетями. При использовании дополнительного модуля Switching center возможно объединить до восьми модулей DX-500 с образованием станции общей емкостью 4096 портов и 48 ИКМ-тракгов.
На рис. 8.1 приведена схема линейной структуры сети связи с одним шлейфом многократного доступа и тремя ведомыми станциями. Управляющая информация для всех ведомых станций посылается ведущей (головной) станцией по 16-му каналу ИКМ-тракта, при этом только адресуемая ведомая станция выполняет требуемые действия. Ведущая станция распределяет каналы ИКМ-тракта для передачи трафика каждой ведомой станции.
Рис. 8.1. Схема линейной структуры сети связи
Кроме распределения каналов для организации межстанционных соединительных линий в DX-500 предусмотрена возможность постоянной коммутации выделяемых из ИКМ-тракта каналов между любыми станциями линий с многократным доступом. Указанные технические возможности позволяют особенно эффективно использовать системы DX-500 для организации связи вдоль линейно протяженных объектов с малым трафиком.
Для организации диспетчерских связей в состав системы МиниКОМ DX-500 входят, кроме коммутационного оборудования, диспетчерские пульты. Станция DX-500 позволяет подключать до 24 пультов на кластер. Общее число пультов в системе DX-500 может достигать 96. Каждый пульт может иметь от 10 до 122 именных клавиш. За именными клавишами программно закрепляются любые абонентские, внешние и соединительные линии. Программно определяются варианты организации полностью или частично параллельных рабочих мест, группирование вызовов, поступающих на пульты диспетчера и т. д.
Пульт диспетчерской связи, подключаемый к DX-500, позволяет: одновременно принимать любое число входящих и исходящих вызовов, организовывать конференцсвязь с числом абонентов до 64, визуально контролировать состояние абонентских, соединительных линий и каналов, составлять любое количество транзитных соединений и оперативно контролировать их. Функциональные клавиши пульта позволяют реализовывать разнообразные дополнительные абонентские услуги, в том числе: посылку групповых, циркулярных вызовов для организации конференций, организацию нескольких независимых соединений между парами абонентов, услуги безусловной и условной переадресации вызовов при занятости, отсутствии ответа по расписанию, документирование ведущих разговоров и т. д.
Для обеспечения внешних взаимосвязей DX-500 с другими станциями, сетями и абонентскими терминалами применяются стандартные интерфейсы цифровых трактов, аналоговых соединительных линий, ЦСИО, аналоговых терминальных устройств, цифровых каналов специального назначения.
Для подключения DX-500 к Взаимоувязанной сети связи (ВСС) РФ используется система сигнализации по двум выделенным каналам ИКМ-тракта. Набор номера может быть реализован декадным способом, многочастотным кодом (МЧК) «2 из 6», передаваемым способами «импульсный челнок» и «импульсный пакет».
Система DX-500 обеспечивает поддержку четырехпроводных СЛ, организуемых по стандартным каналам ТЧ с использованием: одночастотной сигнализации 2600 Гц и с набором номера по способу «2 из 6»; двухчастотная сигнализация 2100/2600 Гц с декадным набором номера.
Ориентируясь на поэтапный переход от аналоговых к цифровым сетям связи, система DX-500 поддерживает подключение различных аналоговых устройств с помощью следующих аналоговых интерфейсов: двухпроводная АЛ с импульсным набором номера, двухпроводная АЛ с частотным набором номера, двухпроводная АЛ с прямым вызовов абонента (система ЦБ), двухпроводная линия к устройствам внешнего громкоговорящего оповещения, четырехпроводная линия к пультам оперативной связи, четырехпроводная линия с тональной сигнализацией для удаленных абонентских комплектов.
Станция DX-200 содержит два типа интерфейсов ISDN: интерфейс базового доступа (BRA) и интерфейс доступа на первичной скорости (PRA). Базовый доступ содержит два дуплексных В-канала 64 кбит/с и D-канал 16 кбит/с. В D-канале использована сигнализация E-D SS1, обеспечивающая общую платформу для построения однородных ЦСИО в России.
Интерфейс PRA обеспечивает доступ на первичной скорости 2048 кбит/с и состоит из 30 В-каналов для передачи информации, одного D-канала для сигнализации и одного канала для обеспечения синхронизации и аварийной сигнализации.

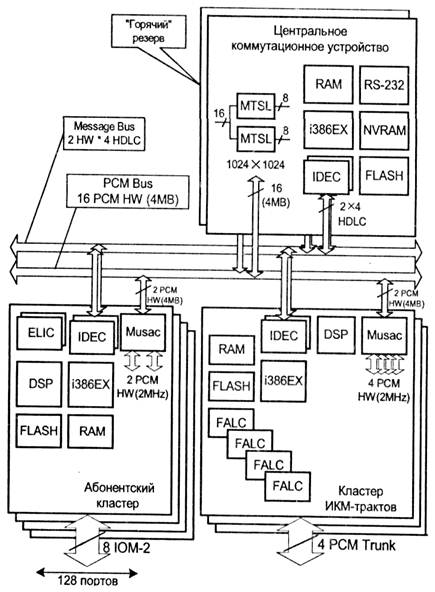

Рис. 8.2. Структурная схема станции МиниКОМ DX-500
Абонентский кластер обеспечивает работу до четырех модулей аналоговых интерфейсов, каждый из которых может содержать до 32 аналоговых абонентских комплектов или до восьми комплектов аналоговых СЛ и 24 абонентских комплектов. Кроме того, каждый абонентский кластер может быть оснащен дополнительной платой для поддержки пультов оперативной связи. Модуль аналоговых интерфейсов представляет из себя отдельную плату, управляемую абонентским кластером и содержит индивидуальный блок питания и разъемы для подключения 16 субмодулей абонентских комплектов. В каждом субмодуле находятся по два абонентских комплекта.
Модуль центрального коммутационного поля содержит: центральное коммутационное поле 1024 ´ 1024 на базе двух СБИС MTSL 512 ´ 512, управляющий процессор i386EX, энергонезависимое ОЗУ 128К HDLC-контроллеры IDЕС, ПЗУ типа FLASH,контроллеры портов RS-232. Модуль центрального коммутационного поля обеспечивает полупостоянную коммутацию каналов сигнализации и речевых каналов по запросам кластеров.
Система DX-500 имеет полностью распределенную архитектуру обработки сигналов, что достигается применением цифрового коммутационного поля с собственным процессорным управлением, окруженного независимыми модулями (кластерами) с программным управлением. Микропроцессоры загружены программами, включающими в себя обработчики сообщений обмена с другими модулями, средства доступа к операционной системе и системе управления базой данных. Такой путь разработки программного обеспечения обеспечил следующие преимущества: модули могут свободно добавляться для расширения емкости станции. Полный отказ системы практически невозможен, так как функции отказавшего оборудования могут передаваться резервными модулями.
Программное обеспечение DX-200 состоит из элементов, используемых в отдельных процессах работы станции. Эти элементы известны как Машины Конечных Сообщений (FMM) и Машины Поддержки Системы (SSM).
