[55] Фальш-панель v 2.0. Переделываем и доводим до ума.
На этот раз речь пойдёт о реконструкции фальши под усилители. В прошлый раз была сделана вертикальная стенка под два усилителя, но не было учтено пары моментов:
1) Третий усилитель разместить было крайне неудобно (вертикальные рёбра жёсткости были подобраны исходя из имеющегося «железа»), а так как недавно появилась Aria AP-D1000, то её нужно было куда-то расположить;
2) Стенка была глухая и реально глушила звук саба (привет всем тем, кто пытался меня убедить в этом, но я не верил);
3) Крайне тяжело было доставать запаску — фальш давила на пол и он шёл на излом;
4) Данная конструкция (а вернее её расположение) жрала неоправданно много места;
5)* Необязательный пункт, но хотелось поаккуратнее уложить провода.
Ближе к делу. В ходе работы было сделано:
1) Выпилено «окно» в Европу багажник;
2) Старые рёбра жёсткости пошли в топку. Стенка усилена вторым слоем ОСБ 9мм (не изменяя традиции лепим из того, что было);
3) Переделано крепление: утоплена к салону нижняя часть стенки, верхняя ушла в сторону багажника примерно на 40 мм. Этим самым был увеличен угол наклона и выкроен дополнительный простор для усилителей сверху.

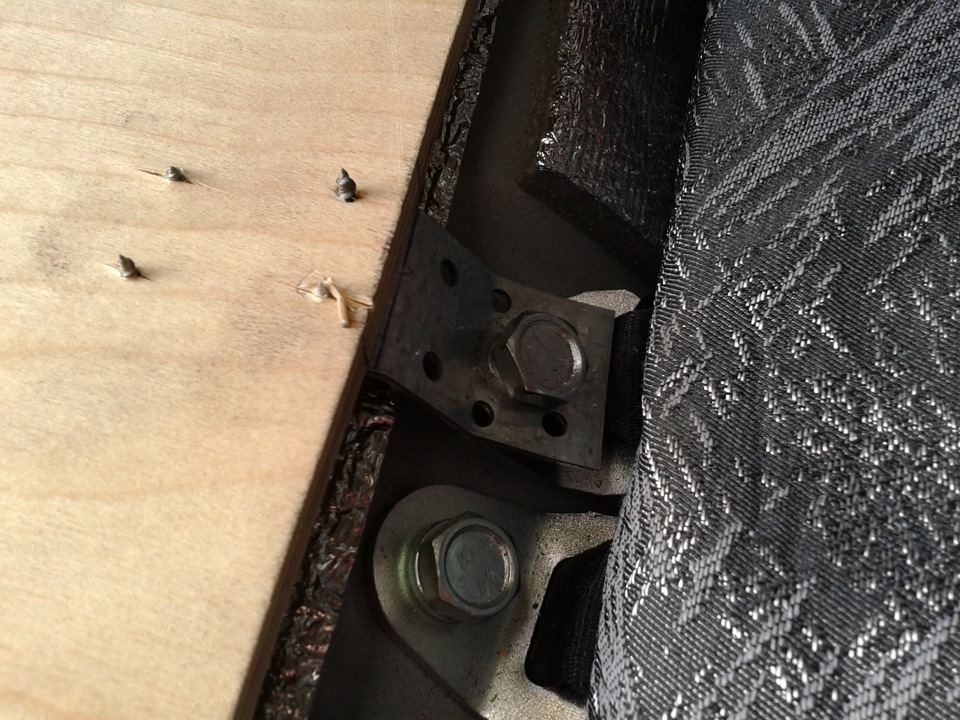

Промежуточное фото примерки:
После того, как убедился, что усилители дают закрыться спинкам сидений (всё впритык, остаются буквально миллиметры) всё пошло по накатанной — выкрасил внутреннюю часть фальши, облагородил карпетом, затянул изолентой нижние кронштейны крепления стенки — лишний шанс контакта с массой ни к чему.

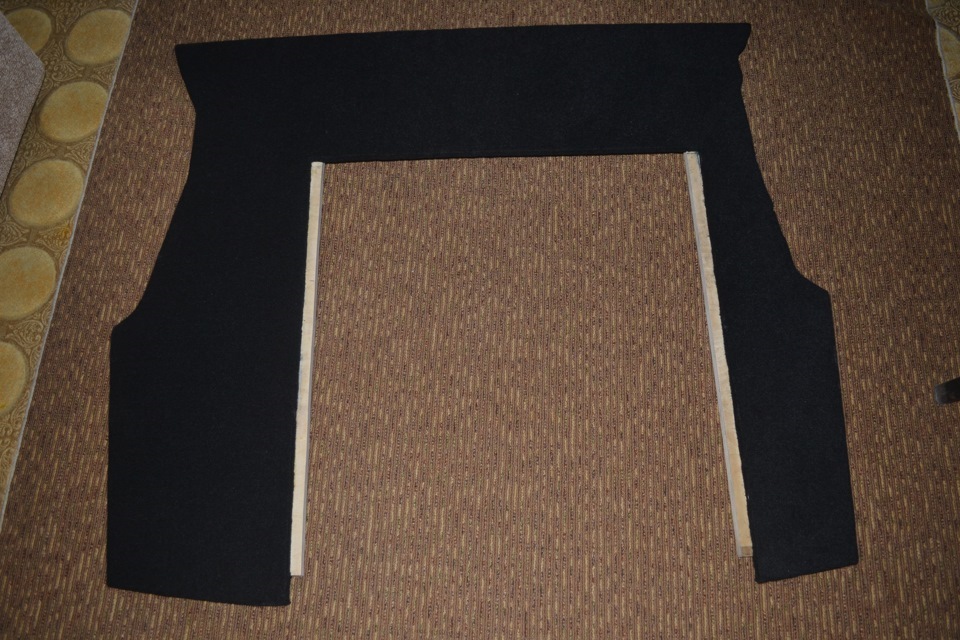

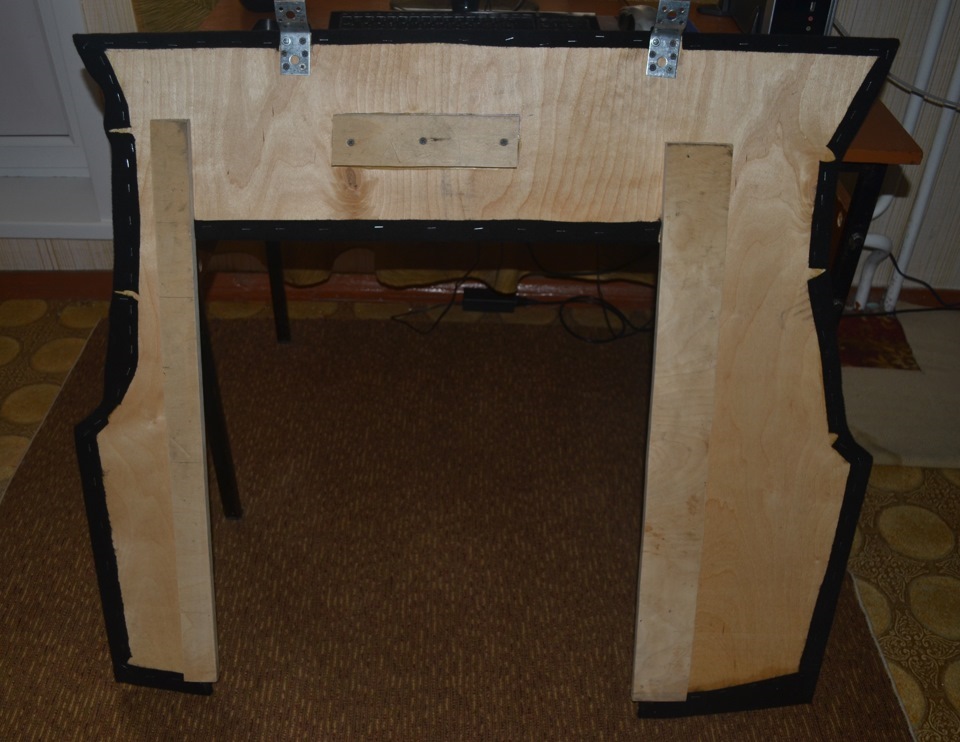

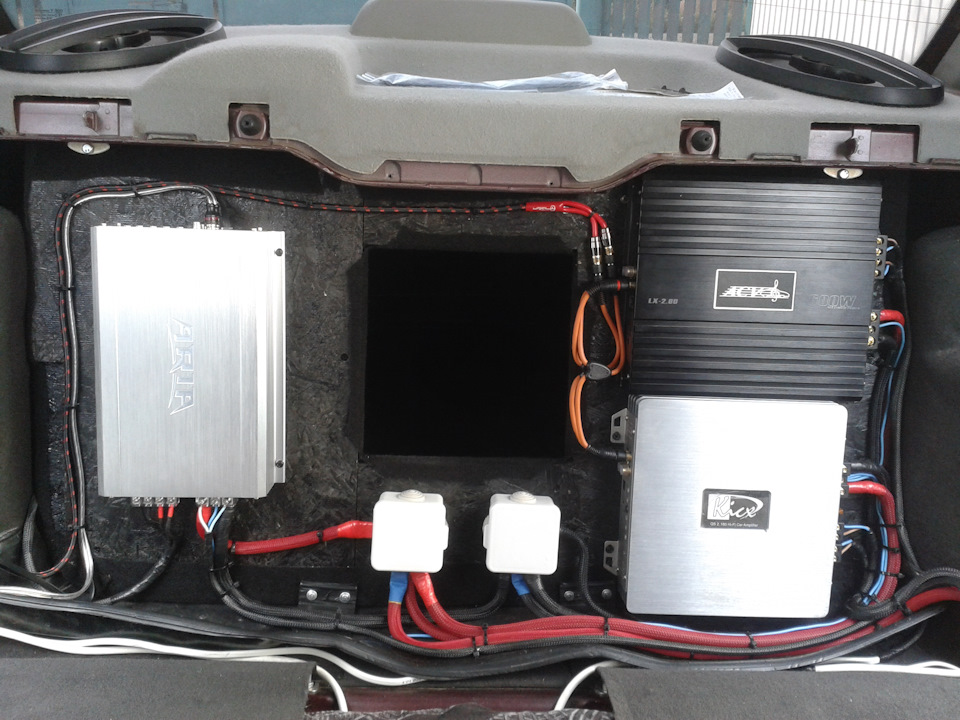

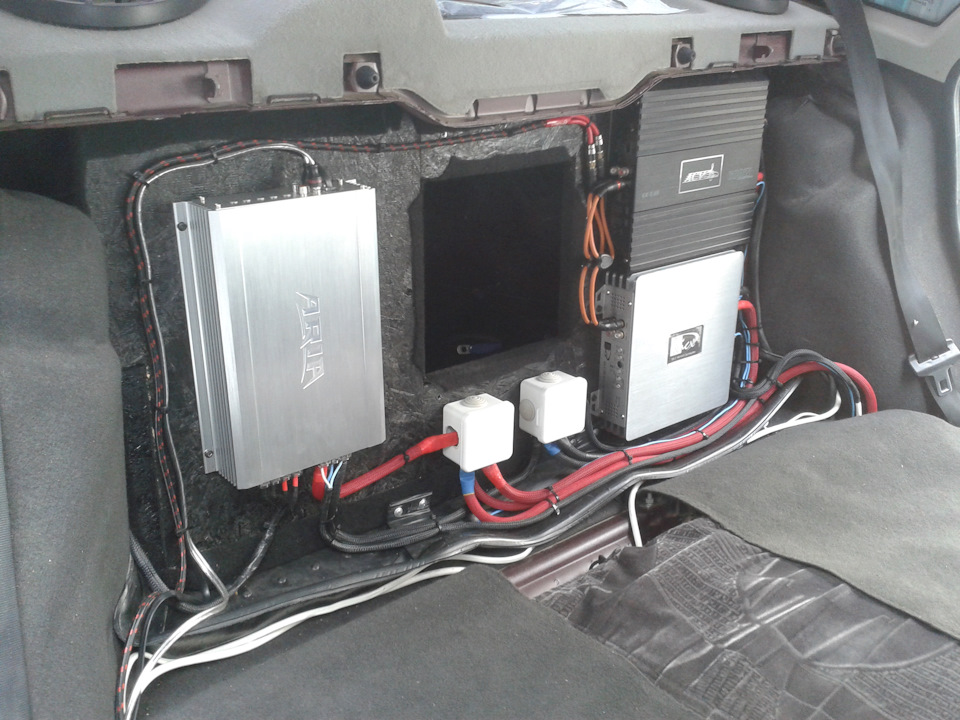

Далее всё было установлено на место, прокинуты межблоки, питание, аккустические, ремоты и получена такая картина:
Регулировка усилителей на фронт удобная — достаточно протянуть руку в отверстие подлокотника.

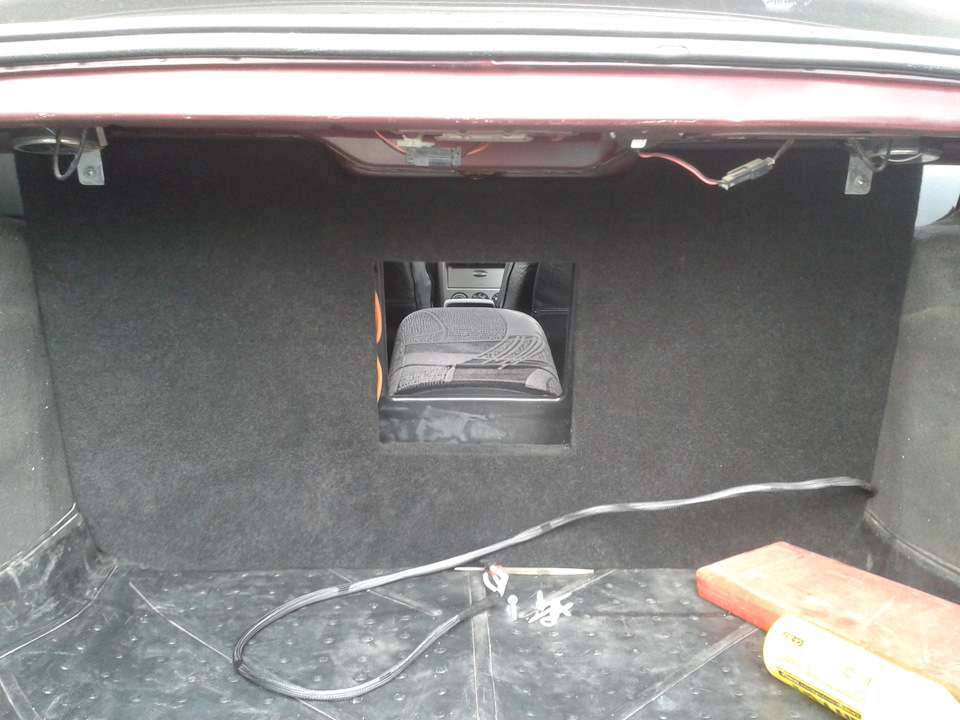

Также прикладываю фото изменений со стороны багажника. Отчётливо видна граница расположения предыдущего варианта фальши:
Ну и напоследок фото из разряда «Было/Стало»:
Изготовление фальш панели для усилителей и процессора. Разведение проводки по фэншую =)
Всем привет! Настало время вспомнить о бортовом журнале и продолжить его вести. На этот раз поговорим о фальш панели. Что это такое? Это модное в автозвуковых кругах название площадки крепления усилителей и проводки. Учитывая то, что усилителей будет три, вдобавок к ним будет установлен процессор, а мест, куда это всё можно расположить не отнимая полезного объема багажника не так уж и мало, решил изготовить фальш панель из фанеры и прикрепить её к каркасу под задним стеклом, не оставив шанса SPL сабвуферному звену ( в седане, без полностью открытого проёма багажника, о высоком звуковом давлении можно только мечтать) — да и фиг с ним! В общем, поехали!
Выпиливаем подходящий кусок фанеры, берём кучу расходников и инструментов домой, запасаемся нехилой долей времени и вперёд.
Предварительно распределив по своим местам процессор и два усилителя, прикрепив их к панели, решил начать с разведения силовой проводки процессора по фэншую. Тем, кто не знает, штатная фишка процессора со всеми входящими в неё проводами выглядит, мягко говоря, не очень презентабельно, поэтому было решено максимально упрятать всё имеющееся добро в термоусадку и кабельную оплетку. Силовая проводка срощена с акустическим кабелем Ural Decibel 12Ga, места контактов пропаяны и упрятаны в термоусадку, ибо изоленту многие считают колхозом)))

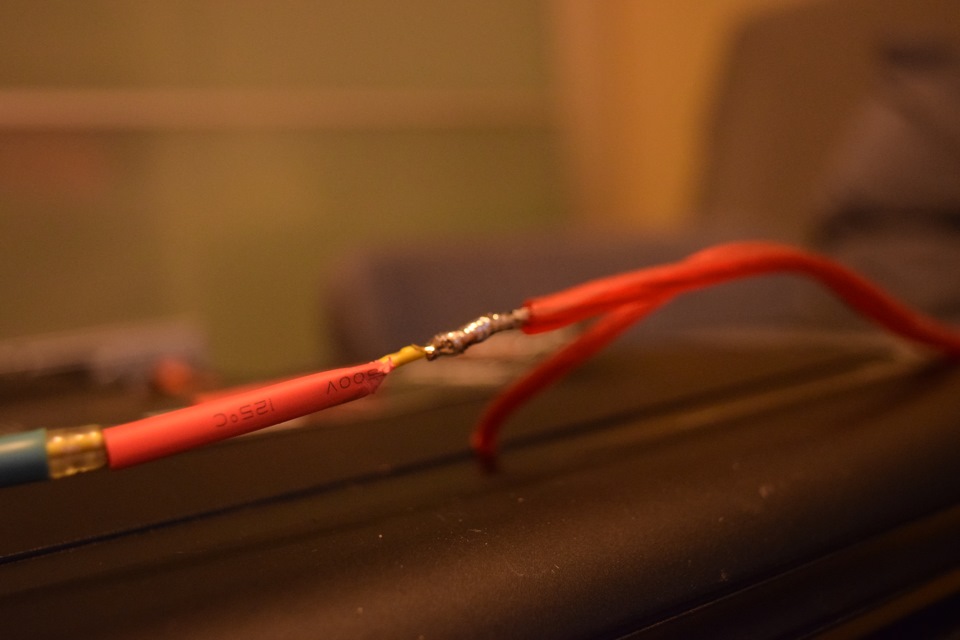

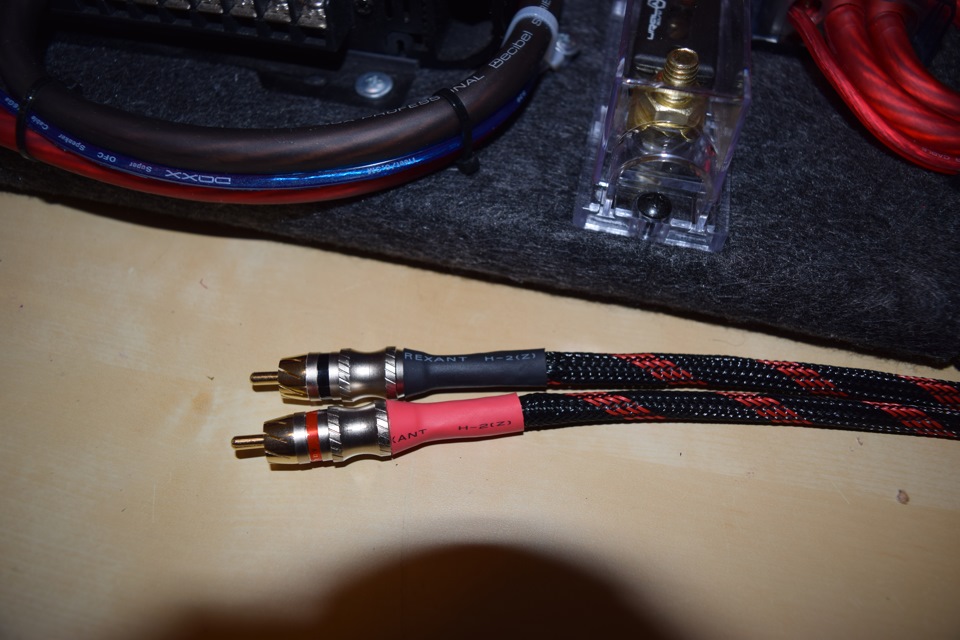

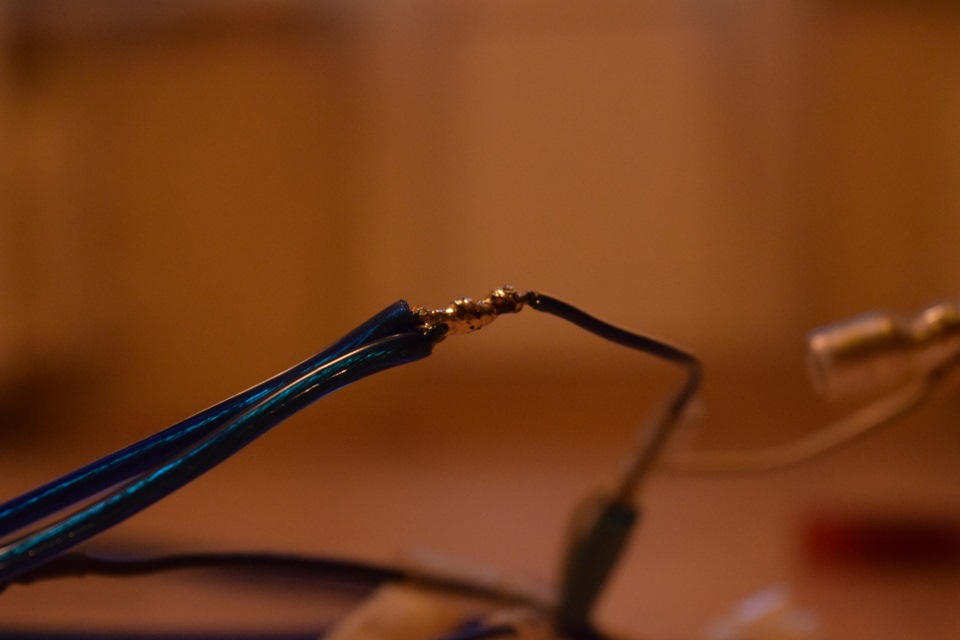

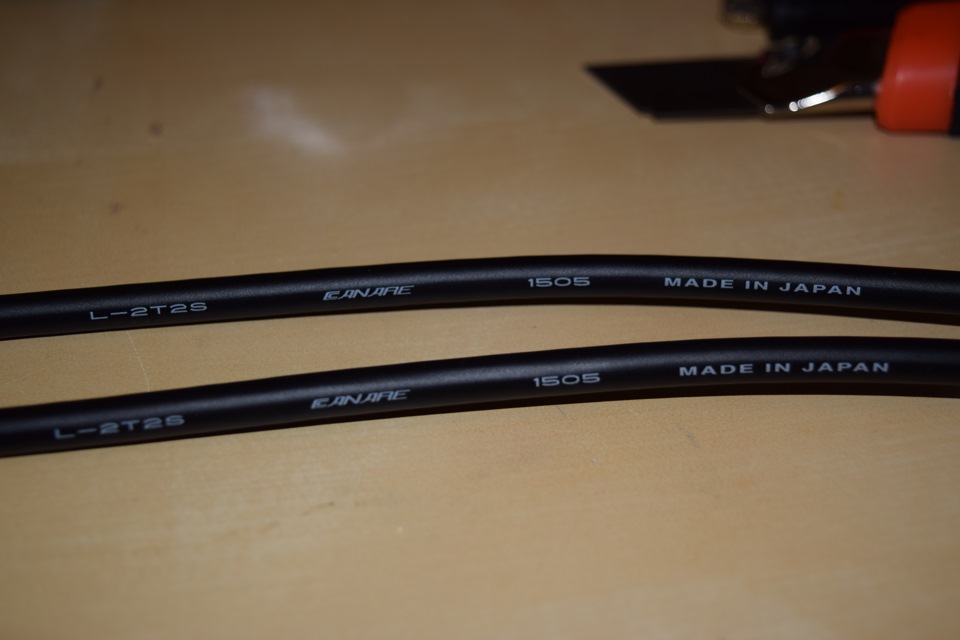

Далее, разводим ремоуты с помощью акустического кабеля Daxx S36, также пропаяв кабели и загнав их в термоусадку. Далее, прячем всё добро в кабельную оплётку.

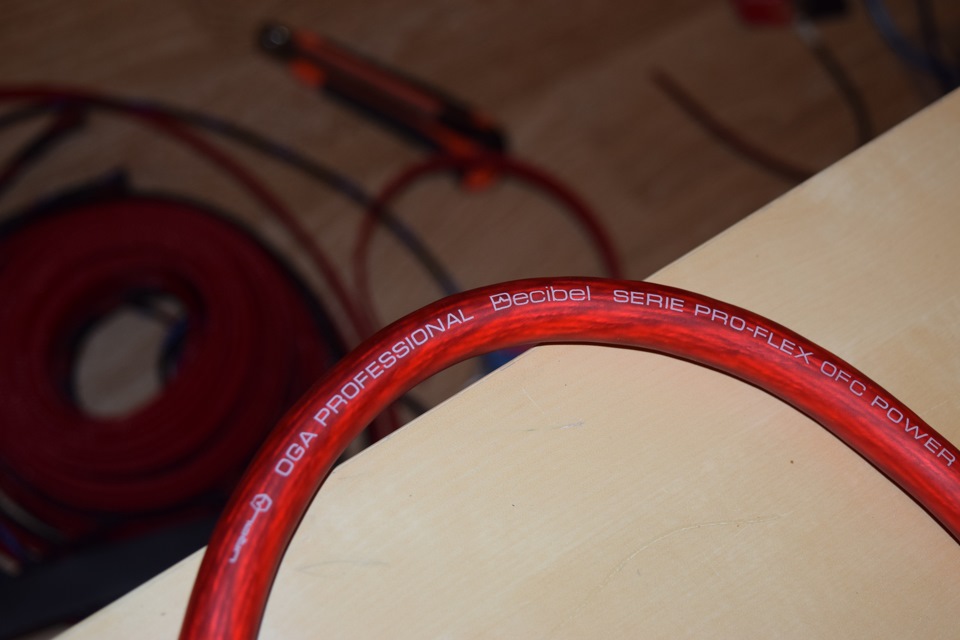

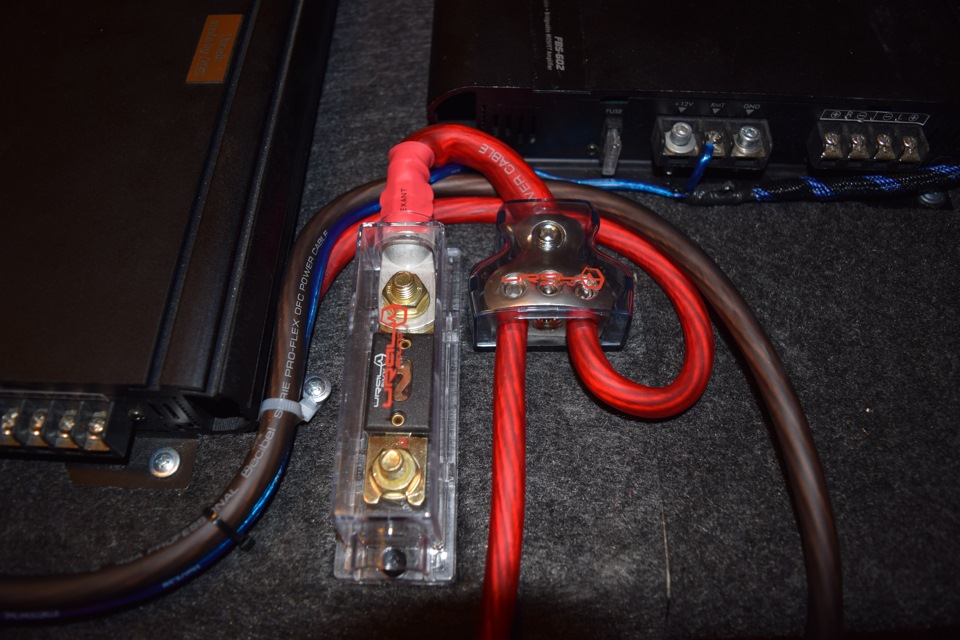

Далее, начинаем прикидывать каким образом будет разведена вся силовая проводка. Из под капота, напрямую, тянутся два силовых кабеля сечением 0 Ga по одному на плюс и минус, соответственно.Значит, нам нужно сделать так, чтобы вся силовая часть панели была построена таким образом, чтобы к ней подключались всего два этих кабеля, с помощью которых будут запитаны два усилителя и процессор ( третий усилитель не помещается, над его креплением начну работать чуть позже ). В этом нам помогут два распределителя Ural PB-DB01 ( данный распределитель имеет вход под один кабель 0 Ga и выход под 4 Ga ) — то, что нам нужно! Далее, не забываем о безопасности — это самое главное в любой системе автомобиля, поэтому плюсовой вход в распределитель защищаем предохранителем номиналом в 200 Ампер, установленным в колбу. Собственно, и колба, и предохранитель, и силовые кабели тоже Ural. Схема подключения следующая : кабель 0 Ga, идущий от АКБ, подходит к нашей панели и подключается к предохранительной колбе. От этой колбы идёт маленький кабель того же сечения и подключается к распределителю, из которого уже идёт разведение силовых кабелей по потребителям. Обжимаем кабель гидравлическим прессом с максимальной величиной давления в 12 тонн и матрицами под кабель сечением 35 квадратов ( всегда так делаю : беру матрицы по своей величине мЕньшие на один порядок, чем реальное сечения используемого кабеля и наконечника ). Наконечник медный, луженый, КВТ. Обжимаем наконечник в двух местах для стопроцентного контакта и прячем всё это добро под термоусадкой.

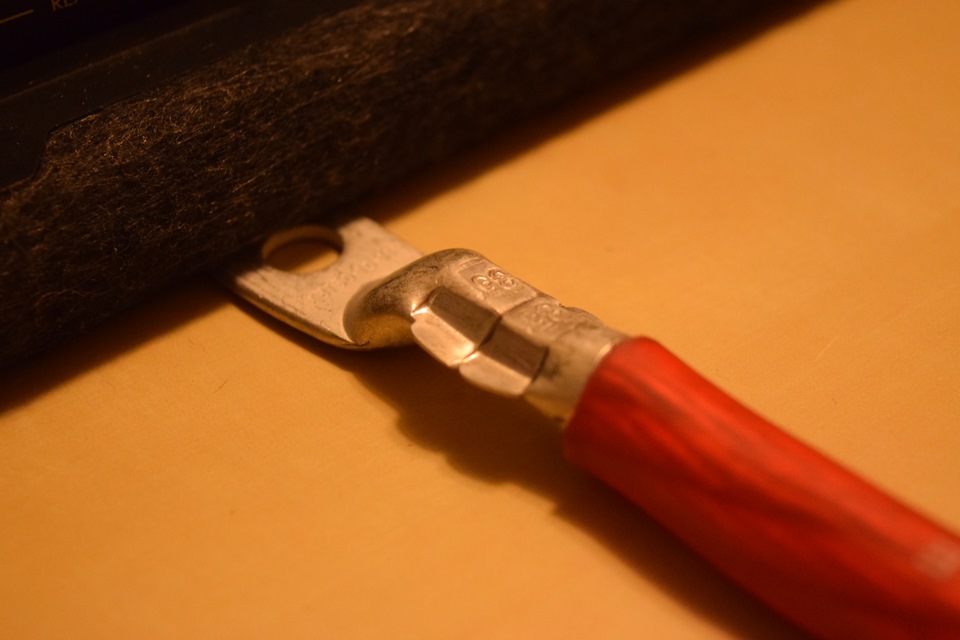

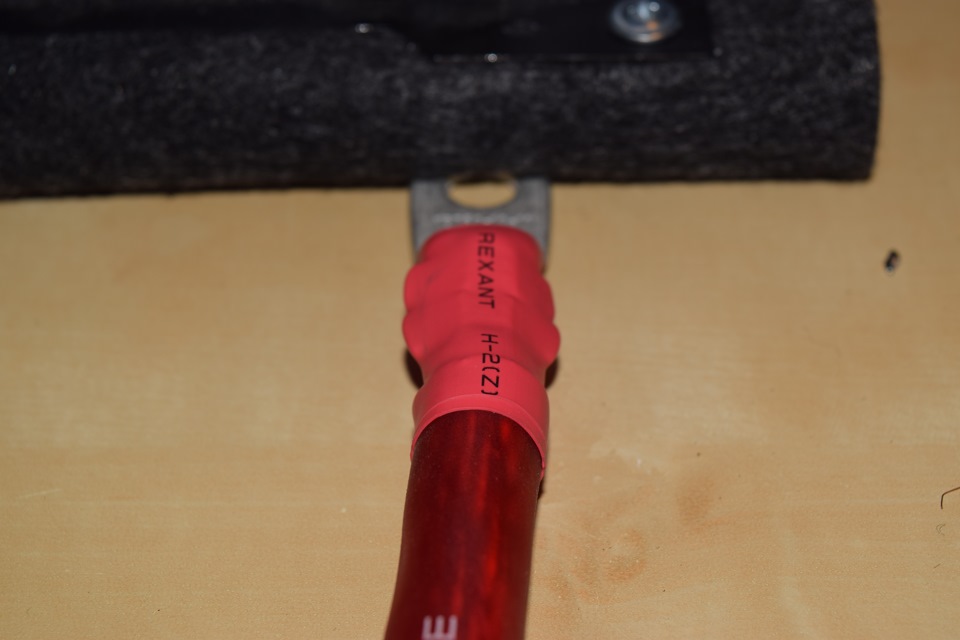

Здесь хочу заострить внимание на гибкости кабеля 0 Ga. Обжатый в наконечник кабель всегда теряет свою гибкость на определенном расстоянии в виду того, что в самом наконечнике, если его срезать болгаркой, мы увидим сплошную моножилу, созданную из нескольких тысяч медных жил с помощью многотонного пресса. Так вот, концепция панели такова, что с местом на ней особо не разгонишься и другого выхода, кроме как располагать выход предохранительной колбы под углом в 180 градусов ко входу распределителя, да ещё и впритык, у меня не оставалось. Учитывая сечение кабеля, величиной более, чем 50 квадратов, я засомневался в том, что у меня это получится. Каково же было моё удивление, когда кабель поддался, приняв нужную форму. Результат на фото
Далее, начинаем аккуратно разводить силовую проводку по усям и подключать её.

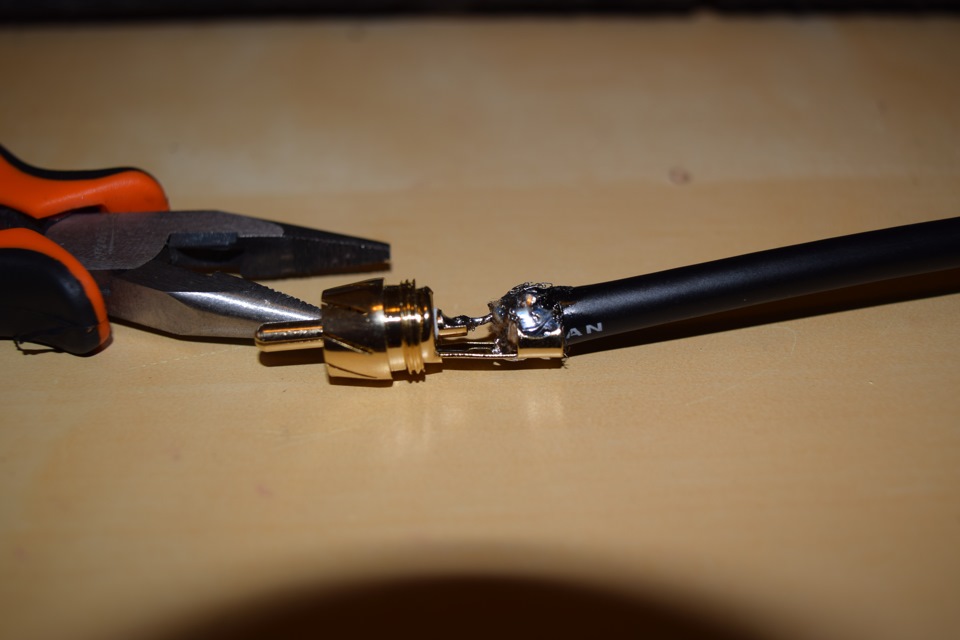

Далее, нам требуется распайка межблочных кабелей, их подключение и крепление. А теперь немного о том, почему я назвал данную запись » Разведение по фэншую «. Главный сок здесь, не в красиво расположенных и закрепленных кабелях, не в змейке и термоусадке. Самое главное это то, что межблочные кабели идут по другой стороне, никак не пересекаются с силовыми и имеют минимальную длину, что намекает нам на практически 100%ное отсутствие наводок и прочих неприятных моментов, связанных с данным типом кабелей. За основу был взят кабель Canare l2ts2 и RCA наконечники Mystery. Да, да, Mystey. Раскрою страшную тайну : ни RCA наконечники, ни даже межблочный кабель вы никогда не сможете «услышать». Пример тому : недавно проведённый магнитольскими форумчанами fox-proteus и merrsonn тест межблочных кабелей, доказавший раз и навсегда, что разницу в звучании не слышит никто. Главным параметром для межблоков является экран. К слову, у того же Ural есть в наличии отличные межблоки, не оставляющие шансов наводкам, в чём я лично недавно убедился, но их длина не подходит по концепции, да и Canare со шмистерями был в загашниках, поэтому выбор был очевиден. Экран припаян к массе RCA со стороны источника сигнала, с другой стороны кабеля экран обрезан под корень (тоже фэншуй ). Кабель припаян с помощью серебросодержащего припоя Asahi, упрятан в кабельную оплётку «змеиная кожа», а сами оконечники упрятаны в Rexant.
Далее, приступаем к самому главному : проверке работоспособности готового узла. Учитывая планируемую концепцию, вся панель должна запуститься просто при подключении +12V к предохранительной колбе, и минуса к распределителю ( и подаче + 12V на ремоут проца, само-собой ).
Достаём из загашников один из лучших блоков питания для наших целей — Mean Well SE-600-15. Подключаем мультиметр к силовой части, крестимся и запускаем БП.
Подаём +12V на ремоут процессора ( без этого, процессор не подаст команду усилителям запускаться, не смотря на то, что на их силовых контактах уже имеется напряжение ) иииииии
Уси запустились, отлично! Кстати, об усях, не дождавшись установки, предыдущие уси были проданы и закуплены ещё более серьёзные ( типичные симптомы автозвуковой болезни, не обращайте внимания ). Теперь у нас имеются два Fusion одной линейки, чьим твиком основательно занялся дядя Фёдор aka FFZ. Выполнен тотальный твик двухканальника, с его полнейшей переориентацией на ВЧ диапазон и заменой всех требуемых для этого комплектующих, на те, что устанавливаются Hi-End усилителях ( дабы не разводить срач и не обижать купивших усилители за дикие бабки, не буду углубляться в модели комплектующих ). Второй усилитель — переделанный из четырёх в двухканальник, предназначенный для дикого контроля любого мидбаса, представленного на современном рынке. Для того, чтобы был понятен уровень, скажу, что даже трансформаторы этого усилителя намотаны вручную, со всеми вытекающими и усилитель имеет на борту раздельные гейны для каждого из двух каналов. Далее, замеряем величину постоянного напряжения на выходе, что тоже является косвенным параметром качества настройки выходных параметров усилителя.
Первым замеряем усилитель, ориентированный на ВЧ.
Фальшпанель под усилители + ровный пол
Хочу поделится с читателями сообщества своими изделиями! Сильно не пинать, делаю все это впервые)

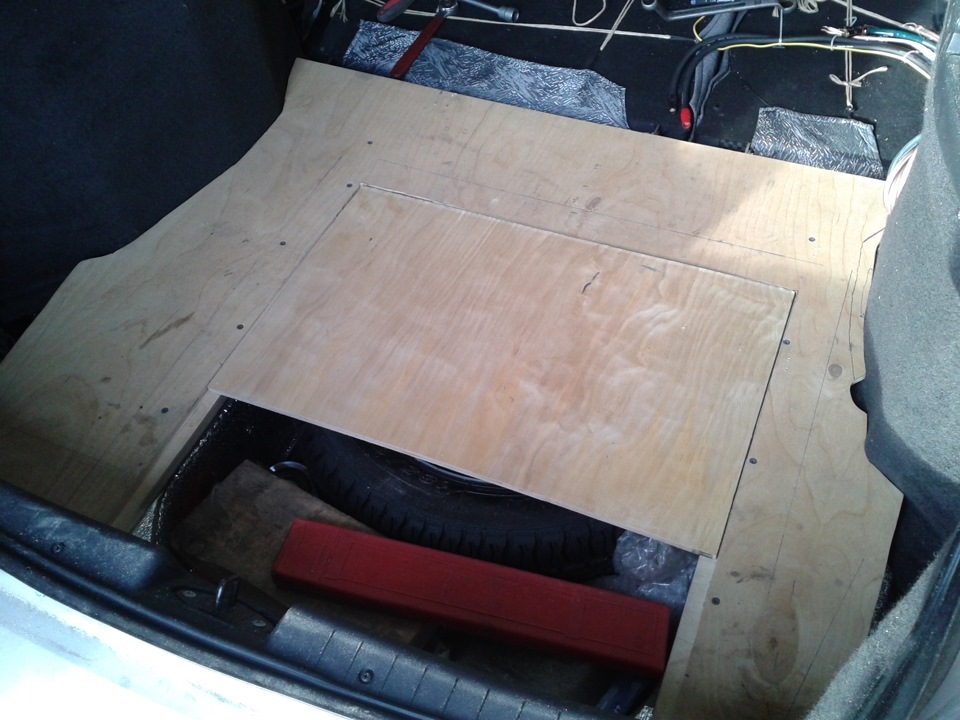

Для дальнейшего инсталла нам крайне необходим ровный пол из фанеры. Поэтому первым делом изготавливаем его. Расписывать как пилить думаю смысла нет. Смотрим фотографии и читаем подписи к ним
Второй этап работ в багажнике это изготовление фальшпанели под усилители. Сразу напишу что делалось все долго в виду различных на то причин: нехватка инструмента, отсутствие в магазинах нужного, да и просто люблю когда сделано хорошо. В багажнике пока закрепить не удалось в виду плохой погоды, у нас похолодало и идет дождь. После закрепления добавлю еще фотографии.
Перед ее изготовлением поставил цели:
1. Минимум занимаемого места
2. Естественное охлаждение усилителей
3. Никаких видимых проводов коммутации
4. Никаких новый отверстий в кузове, все в штатные места
С целями определились, теперь немного импровизируем. Вариант размещения вместо запасного колеса сразу же отпал, т.к. минимум 2 разав месяц езжу на межгород. Поднимать пол тоже не захотел. Крепление к спинце заднего сиденья тоже отпало. Слева у нас разместится сабвуфер, а стало быть остается только правая часть багажника.
С местом определились, теперь думаем по размещению. Немного подумав (несколько бессонных ночей), делаем болванку. А теперь мозг забит по поводу расположения самих усилителей на болванке, чтобы силовые провода пересекались только под 90 градусов + силового кабеля на разводку не так и много. Крутим вертим, места минимум, решаемся

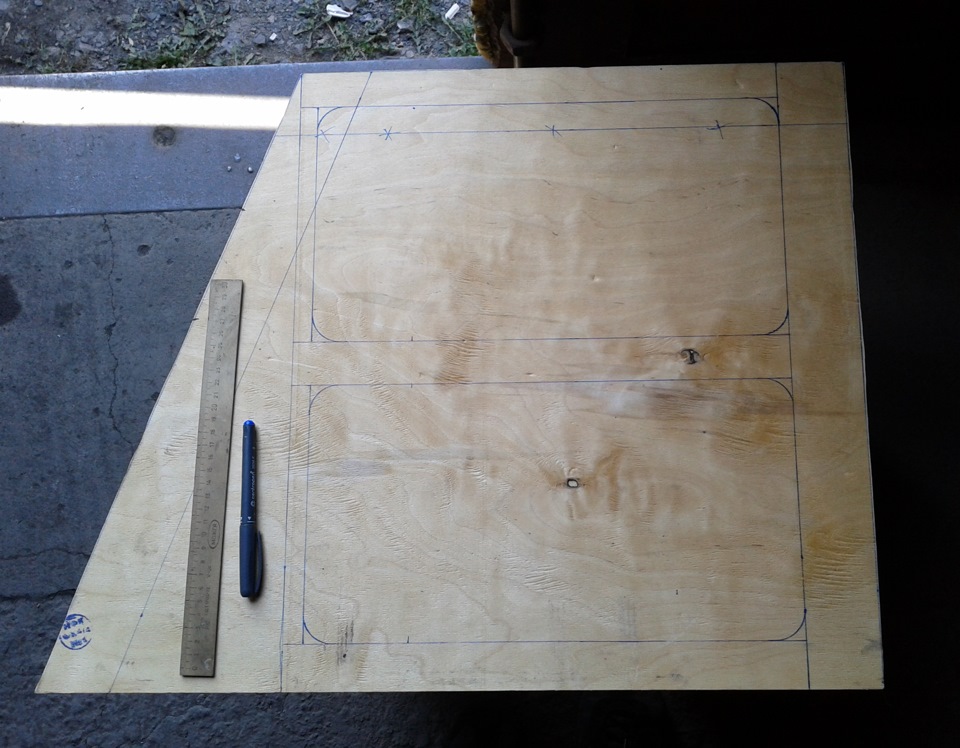

После разметки берем в руки купленный фрезер, по очереди закрепляем направляющую на струбцины, одеваем защитные очки и начинаем пилить
