Фильтр фреона кондиционера автомобиля
Применение фильтра осушителя для кондиционера
Охладительный контур бытовой сплит-системы нуждается в полной герметизации, качественной вакуумации после заправки фреоном. Делается это с целью уберечь систему от попадания внутрь влаги, воздуха, которые оказывают разрушительное действие на внутренние элементы, поверхности. Кроме того, некачественная резка, развальцовка труб медного контура может привести к попаданию внутрь металлической стружки, что неизбежно приведет к поломке. От мелких недочетов установки, дальнейшего использования кондиционера избавит установка фильтр-осушителя кондиционера.
Назначение
Фильтр осушитель для компрессора кондиционера выполняет функции:
Структура
Конструктивные элементы фильтр-осушителя кондиционера:
Принцип действия
Попадая в осушитель, хладагент проходит через перфорированную панель, очищаясь от крупных частиц грязи. Затем проходит фильтрацию от мелкодисперсных частиц, попадает в осушитель, где из воды, газа адсорбируются молекулы воды, другие вещества и очищенный выходит из устройства.
Устанавливается на жидкостном участке фреонового контура перед терморегулирующим вентилем для защиты от воды, грязи, льда (в холодное время года). Перед компрессором на газовом участке магистрали устанавливаются осушители для удаления кислот из системы, предотвращая перегорание теплообменника.
Фильтр на жидкостном участке должен быть меньше расположенного на газовом отрезке, чтобы свести к минимуму падение давления. Направление правильного расположения указывает стрелка на корпусе, направление которой должно соответствовать движению фреона в системе.
Различают следующие виды фильтр-осушителя кондиционера:
Подготовка к лету. Фильтр-клапан системы кондиционера
На носу жаркий сезон! Готовим транспорт к лету.
Исходная обстановка: количество и состояние фреона в кондиционере неизвестно. Компрессор включается, но холодит средне, знаю, что может ещё холоднее. Поэтому решил дозаправить систему перед летом.
Но есть один момент, про который знают очень немногие — в системе кондиционирования есть свой небольшой фильтр, который тоже может забиваться. Редко кто его вообще хоть раз меняет… Для замены этого фильтра нужно полностью выпускать фреон из системы. Поэтому я решил совместить две операции: замену фильтра и заправку системы свежим фреоном.

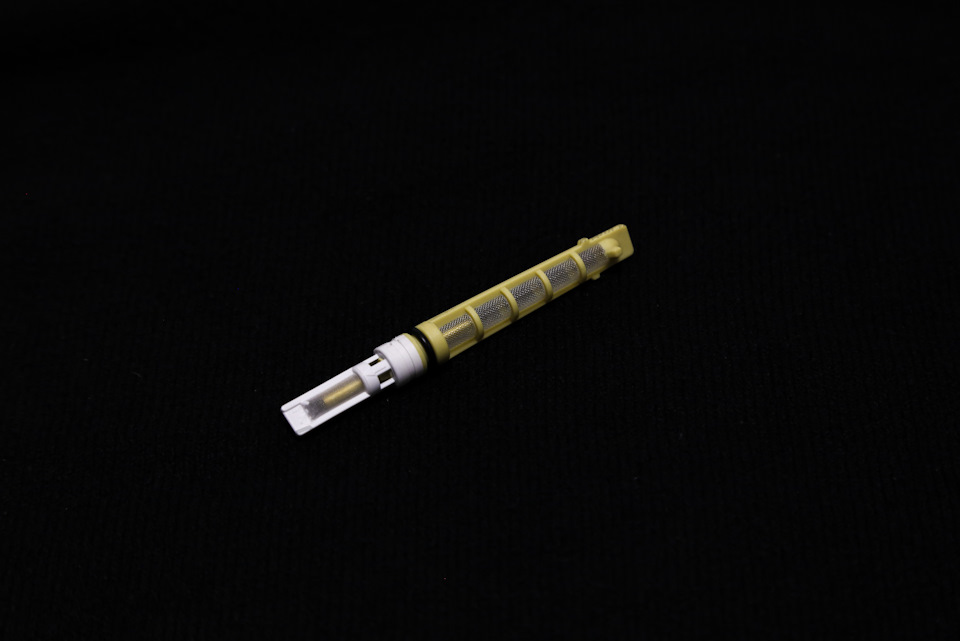

Предварительно был заказан сам фильтр: Behr-Hella 8UW351233091, цена =150 руб. (всего то!)
В Интернете он может называться ещё «расширительный клапан».
Инструменты и материалы для работы:
> Ключ гаечный рожковый 22й
> Ключ гаечный рожковый 24й
> Тонкогубцы, желательно небольшие и длинные.
> Тонкая отвёртка или небольшой Г-образный шестигранник или проволока
> Укрывочный материал, ветошь, тряпки, перчатки
Время работы 15 минут. Без учёта заправки новым фреоном.
Внимание! Перед этой работой НЕ ЕЗДИТЬ С ВКЛЮЧЕННЫМ кондиционером, так как в системе будет возросшее давление!

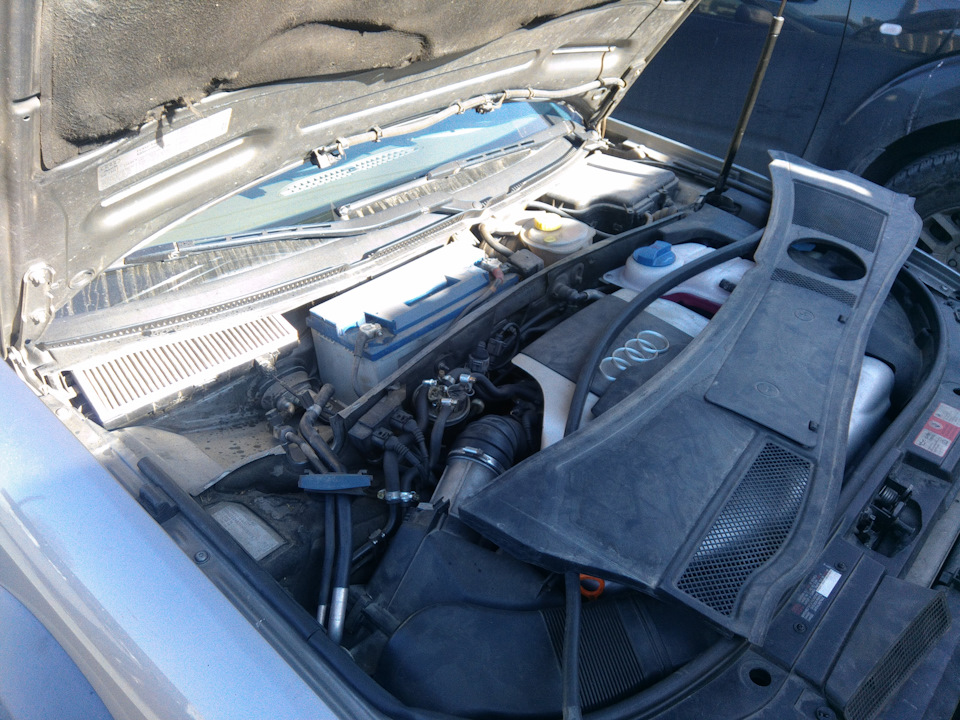

Разбираем немного под капотом:
Застилаем всё вокруг тряпками, картонками.
Спускаем систему. Для этого откручиваем пластиковый колпачок на трубке с гайками. Под колпачком ниппель, похожий на тот, что используется для накачки колёс воздухом.
Я использовал небольшой Г-образный шестигранник. Просто немного продавливаем ниппель внутрь и фреон выходит. ВНИМАНИЕ, БРЫЗГИ! Время спуска пару-тройку минут.

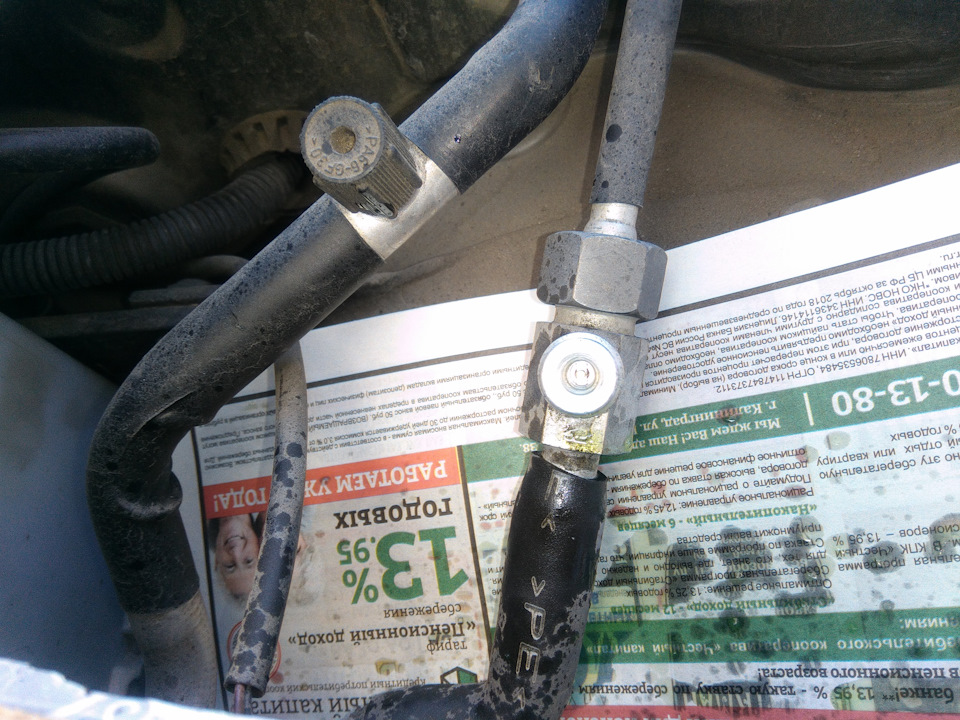

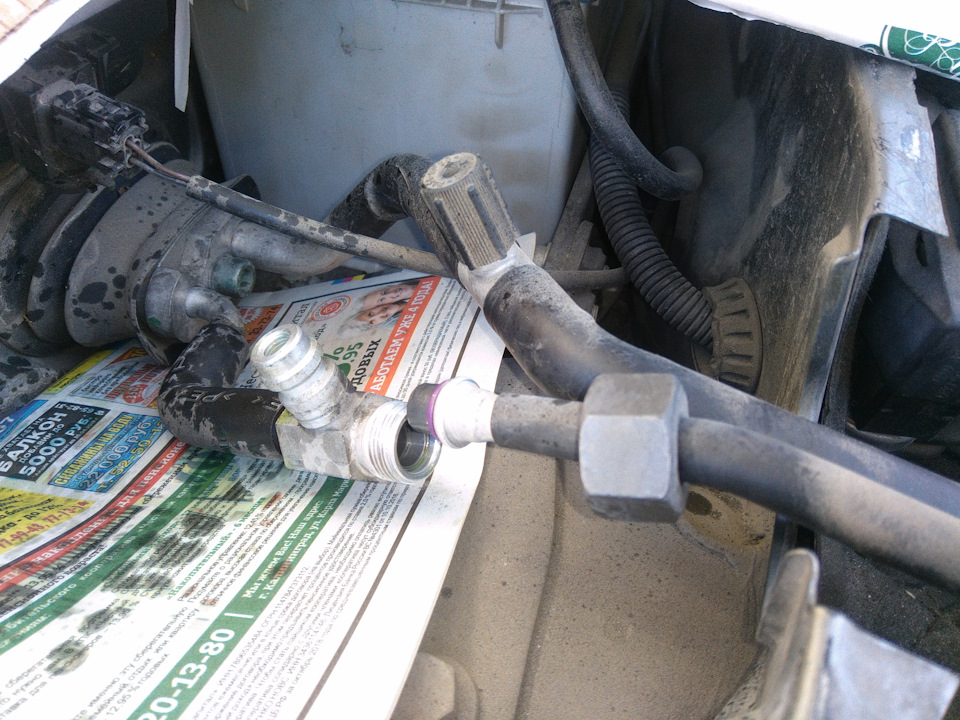

Когда шипеть из ниппеля перестанет, то двумя рожковыми ключами 22м и 24м разжимаем гайку трубки. Отводим трубку немного в сторону, для этого может понадобиться вытащить резиновый уплотнитель обеих трубок к кузову автомобиля.
Глядим внутрь и видим наш старый фильтр.

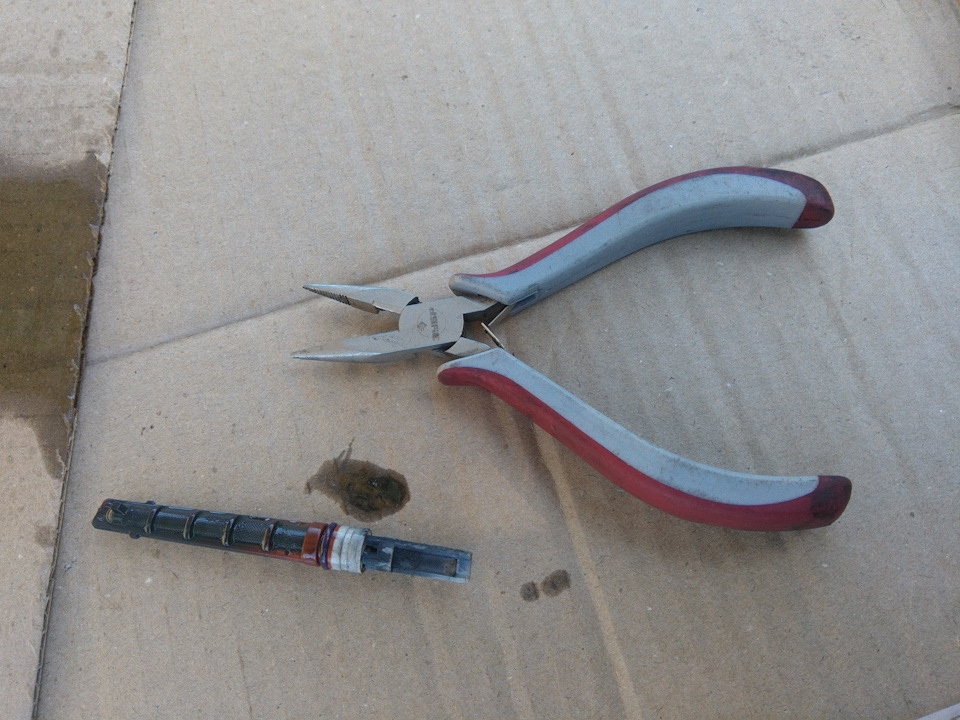

Тонкогубцами хватаем фильтр «за нос» и вытягиваем его. Выходит легко.

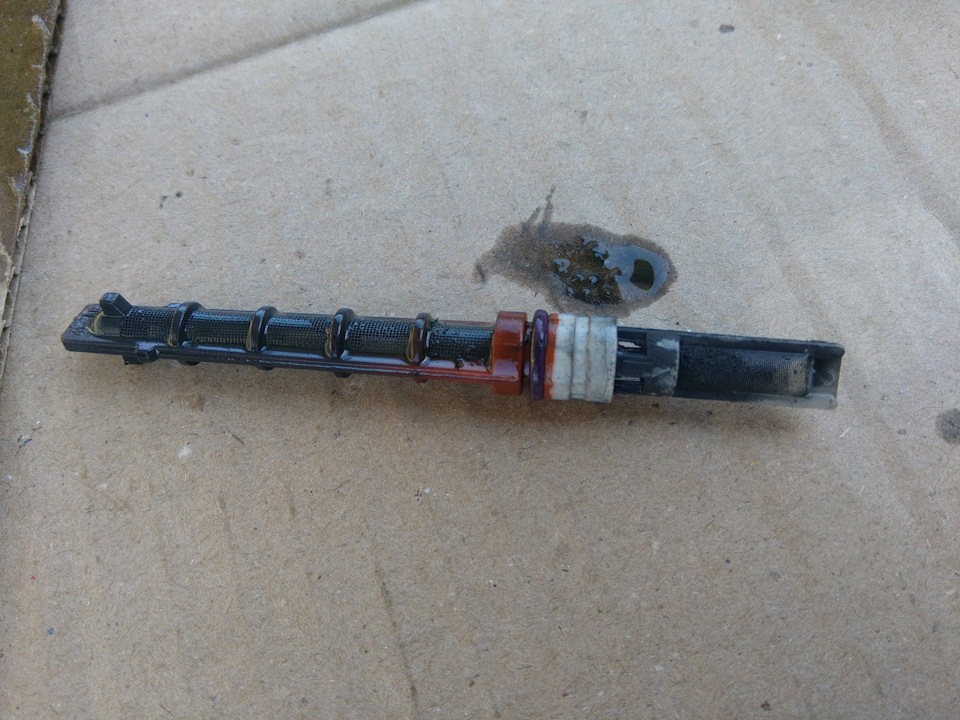

Мой старый фильтр был ещё «более-менее». В Интернете были фотографии и пострашнее…
Собирать всё в обратном порядке. На новом фильтре есть стрелочка с направлением установки. Резиновое колечко нового фильтра можно слегка смазать тем маслом, которое вылетело ввиде брызг при спуске системы.
После всего едем на станцию заправки кондиционеров и заправляем систему свежим фреоном.
