Фм модулятор для авто переделка

MP3-магнитола из MP3-FM модулятора.

Лет 5 назад в голове крутилась идея сделать магнитолу из MP3-FM модулятора. Чисто интереса ради. 3 года назад я все же решился сделать это 🙂 Нужен был звук в машине, а что-либо покупать готовое — не наш метод, да и тратить финансы на это особо не хотелось.

Был куплен у братьев-китайцев неплохой модулятор Tiger за 300руб.
Была где-то взята на халяву древняя магнитола Toyota.
Была где-то опять же на халяву взята магнитола Carrozzeria (два блока — мафона CD и процессор с кассетой, процессор с кассетой сам по себе работать не может).
Модулятор был разобран и изучен. Модулятор выполнен на основе м/к ATJ2000N — детище китайской фирмы Actions Semiconductor. ATJ2000N — программируемый микроконтроллер с функцией декодирования MPEG потока.
Разобравшись со схемой модулятора, отключил физически микросхему QN8027 (FM-трансмитер), выход с процессора стал линейным выходом. Включалась магнитола при включении основного блока, т.е. имела вход Remote. Встроилось это все в корпус от старой магнитолы Toyota.

Подключалось творение к магнитоле Carrozzeria заместо кассеты, т.к. заместо диска это сделать сложнее (играется трек — есть звук), а делать переключатель на радио желания не было. Был сделан линейный вход вместо предусилителя звукового сигнала с магнитной ленты. Логика работы кассетной магнитолы не позволяла выводить звук при отключенной кассете — в ЛПМ установлен датчик оборотов, по сигналу которого определяется, что происходит с кассетой. По этой причине пришлось находить раритет под названием «лайн-ин через магнитную головку»))) и ставить его в качестве пустышки-обманки — кассета крутится — звук есть. Получилась в итоге вечная кассета.

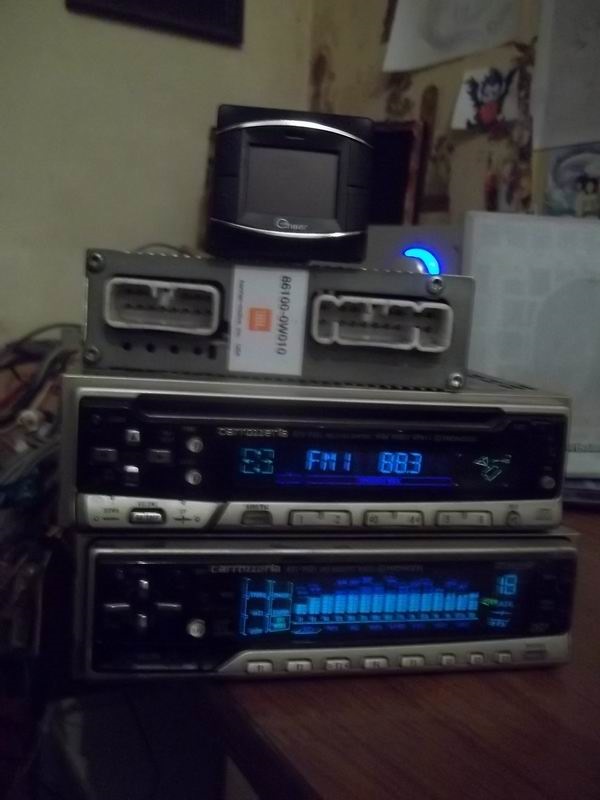

Предугадывая вопрос — а куда поставить 3 однодиновых блока отвечу — в машине штатно под это были места 🙂
Данное творение проработало полтора года и ушло на пенсию, уступив свое место современным технологиям 🙂

Подписывать фотографии смысла не вижу, думаю там все понятно 🙂

ps
Если кому данная статья поможет, буду рад 🙂

Источник

Новая жизнь авто-FM трансмиттера

Дальше будет небольшой рассказик про то, как заставить компьютер играть музыку или интернет-радио (ко: тоже музыку) на домашний музыкальный центр БЕЗ ПРОВОДОВ.
Ничего гениального, просто был сломаный FM трансмиттер.

Нищебродство, конечно, но, решил всё же поделиться восторгом!

На хабре были топики, краем касавшиеся этой темы:

Встал резонный вопрос, озвученный в первой статье.
Заказывать что-то и везти откуда-то было долго.
В местности (не Москва) найти что-то подобное указанному в комментариях к первой ссылочной статье просто невозможно. Да и неоправдано дорого все это, хотелось что-то со стоимостью «0» прямо здесь и сейчас.

Но! Была у меня подобная девайсина в машине, дословно: Ritmix FMT-A951 (важно для сути ситуации, не реклама). Т.к. я курю, и при этом частенько забываю зажигалку, то из-за постоянного перетыцкивания разъем питания сломался, и она была оставлена пылиться «на всякий случай». И вот – её час настал!

Девайсина была окончательно разломана.
Я не электрик, но достаточно быстро понял, что в гнездо прикуривателя был встроен преобразователь напряжения. Понял потому, что там была куча «сопротивлений» (резисторы?), которые я хорошо запомнил еще по «школьной физике», т.к. получил за них два бала. Оставалось понять в какое именно из 12 машинных Вольт оно преобразовывалось. Вольтметра у меня нет, т.к. я Совсем никак не связан с Электроникой, и поначалу я «зашел в тупик». Но! Ура – раздумья длились недолго, т.к. на девайсе есть же USB и разъем для SD/MMC, то логично было предположить, что из 12 преобразуется в 5 Вольт.

Не беда – все равно не жалко. Эксперементальным путем через последовательный перебор проводков на молекс разъеме (обратите внимание, желтый провод это 12 – и он нам никак не нужен, может всё спалить) была вычислена нужная последовательность. С молекса нужна земля – черная, и 5 вольт – красные. Нужная пара контактов была найдена очень быстро: желтый к черному молекса, красный к красному. Да, там на платке были какие-то буквы VC BT GD, но в интернетах я ничего не нашел (естественно, принципиальной схемы устройства на сайте производителя не было), а что означают эти загадочные комбинации латинских капслоков мне, неофиту, понять было невозможно. Гуглил и Яндексил по запросу «обозначения на печатных платах», но «увы и ах», тонны инфы, на которую тратить время было неохота.

Т.к. девайсина по отношению к компьютеру предполагалась внешняя, я решил «забацать» питание от USB (там же 5 Вольт!). Проводов было «валом», обрезав один из них и найдя в сети цветомаркировку я подключил, наконец, девайс! Ура! ЗАРАБОТАЛО!

Дело оставалось за малым – собрать это все «боле-мене» качественно.

«Родные» проводки были напрочь трансплюкированы и на их место очень даже удачно припаялись (обычным и огромным 40 Ватт) паяльником USB-шные жилки. Вышло вполне «как для себя».

«В процессе» пайки я выкинул и тот третий проводок, т.к. был уверен, что раз без него все работает, то он ни за что не отвечает. Включив девайс я ничего не услышал. Откинув все «логические петли» я понял, что этот проводок – антена. Конечно, пришлось снова разбирать, паять и собирать обратно. Вуаля! Звук есть, в FM качестве, конечно, но зато на весь дом.

На весь ли? Пройдясь с ноутом по своим немногим метрам я обнаружил, что увы – не на весь. Особенно если «заныкать» вундервафлю девайсину в дальний угол за комп.

Размер антены был увеличен обычной скруткой на порваную гитарную струну (тоже, как видите – пригодилась), все «наглухо» и «намертво» перемотано изолентой. Качества сигнала стало хватать на всю квартиру, антена стала более чем надежная, и выдрать её не представлялось никакой возможности, т.к. струну прикрепил и завязал в три узла на то, что осталось от кронштейна прикуривателя.

Сейчас я слушаю тот самый Гладкий (легкий? в общем – ненапряжный) Джаз, упорно транслируемый с файло-интернетто т.п. в соседней комнате на прижившийся в кухне мафон, сам сижу здесь же за ноутом и пишу эту статью в этом нашем хабраредакторе.

К сожалению, не будучи фотографом, в качестве пруфлинка могу представить только то, что смогла запечатлеть камера телефона, в безумно поганом качестве и с вынужденно вечерним светом, зато пруф!

Осталось сделать так, чтобы не нужно было включать комп.
Кстати, никто не подскажет, может быть видели обзор какой-нибудь хороший про медиаплееров, тех, что умеют из сети смотреть видео и т.п., желательно с Wi-Fi и недорого (хотя, можно, говорят, в них Wi-Fi свисток воткнуть)? Умеют ли они потоковое аудио (если я ничего не напутал, в общем я про тоже самое интернет-радио), уж очень интересно не включать для этого комп…

UPD 1: Кстати, в этих «муках» устройство почти не потеряло в функциональности, я ничего не спалил, хотя при тестировании замкнул таки желтый провод молекса на землю, коротнуло до искорок. Флешка играет, только что протестировал SD/MMC тоже, осталось купить переходник из прикуривателя в USB и можно будет снова брать девайс в путь!

UPD 2:
Общественность пожаловалась на «мало картинок». Что же «сфоцкать» можно. Раскрутить один болтик проблемы не представляет. Поживу минутку без «музычки».

+1 Платка с припаяными жилками. То, что слева – антена, справа – заход от USB.

+2 Та самая «надежнейшая» и «изолированнейшая» скрутка антены на струну, тот самый кронштейн, та самая струна (да да, нейлон, эрнибал / Ernie Ball).

В общем – хозяйке на заметку, дерзайте, господа!

Источник

shishkin09

shishkin09

Статья о том, как был разобран MP3-модулятор, изучено его устройство и перепаян для более удобного его использования.Сначала решил попробовать этот гаджет «как есть». Подключение
MP3-модулятора в гнездо прикуривателя, настройка частоты в магнитоле
заняли буквально минуту-другую. Вставил USB-флешку и начал тест.
Управление модулятором простое — всего 5 кнопок на приборе, жаль только,
что громкость и выбор папок с проигрываемой музыкой доступен только с
ИК-пульта. Звук, который послышался из колонок, мне как-то не очень
понравился: басы «не дожимали», и частоты верхнего уровня явно были
«срезаны» где-то примерно на частоте 15 килогерц — все-таки низкая цена
прибора. Составим схему, как работает этот прибор с автомагнитолой.

MP3-файл
считывается с флешки, затем декодируется из формата MPEG-1 Layer 3 и
преобразуется в звуковой стереосигнал, который потом модулируется и
передается по радиоволнам в FM-диапазоне. Магнитола ловит частоту,
демодулирует сигнал, извлекая с радионесущей частоты звуковые волны, и
через усилитель воспроизводит их в колонках. Однако, возникла мысль: «А если подключить прибор напрямую, исключив
передачу сигнала по радиоканалу с его помехами и искажениями, то
качество звука в колонках закономерно должно улучшиться?»

Разобрав
MP3-модулятор, обнаружил там радиоплату, на которой было видно
ЖК-экран, TSOP для получения сигналов от пульта дистанционного
управления на ИК-лучах, разъем для карты памяти SD, разъем USB для
подключения флешек, залитый черный пластиком микропроцессор и еще две
микросхемы. С помощью увеличения изображения через лупу можно разобрать
символы и прочесть надпись на микросхемах: T24C02A и BK1081.

Постараемся
по надписям на микросхемах определить, для чего они предназначены. Для
этого нужно найти в интернете техническую документацию на интересующую
микросхему (Datasheet). Ищем в Google по запросу «datasheet T24C02A»,
хотя можно воспользоваться и специализированным поиском на сайте www.alldatasheet.com, но как показала практика, Google «знает» больше источников. При поиске наша задача найти и скачать PDF-файл с описанием микросхемы.
Чаще всего информация в datasheet на английском языке, что еще раз
подтверждает важность его изучения и позволяет практически
потренироваться в переводе и понимании текста.

Итак, поиск в
интернете привел к пониманию того, что T24C02A — это микросхема EEPROM,
т. е. «память». Полагаю, что она помогает микроконтроллеру для
распаковки mp3-файла перед преобразованием в звуковую частоту
музыкального произведения.

Вторая микросхема BK1081 — FM stereo transmitter (стерео
радиопередатчик в диапазоне FM): он модулирует аналоговый стереосигнал
на радиочастоту и передает на антенну. Эта микросхема управляется
микроконтроллером для выбора FM-частоты, на которой будет осуществляться
радиопередача. По сути, эта микросхема и есть маленький
радиопередатчик!

Изучив в datasheet более подробное описание
характеристик этой микросхемы и схему подключения, определил через какие
контакты подключаются левый и правый аудио канал, а также уровень
сигнала (напряжение в вольтах), который можно подавать на эту
микросхему.

Найдем
на радиоплате конденсаторы (на плате они темно-желтого цвета), через
которые подключаются левый и правый аудио-входы микросхемы BK1081, чтобы
подпаять к ним разъем для подключения наушников. Для этого берем
тестер, включаем его в режим измерения сопротивления. Один щуп тестера
прижимаем к ножке 9 микросхемы BK1081 левого канала (LCH) и второй щуп
поочередно прижимаем к конденсаторам на схеме, глядя при этом на
показания тестера. Когда увидим, что сопротивление на тестере покажет
«0», значит, мы нашли вывод нужного конденсатора, при этом подпаять
разъем для аудио-наушников нужно к другому выводу этого же конденсатора.

Я припаял разъем вот так:

После
пайки еще раз визуально проверяем качество пайки, отсутствие наплывов
олова. Следим, чтобы тонкие проводки радиопровода не торчали в стороны,
чтобы не было замыкания дорожек.

Аккуратно собираем прибор. Для
дополнительного провода понадобилось выводное отверстие в корпусе — я
его осторожно проплавил паяльником и оплавления пластмассы на краях
срезал канцелярским ножом.

Подключаем
к MP3-модулятору питание 12 Вольт (мне для этого удобнее использовать
блок питания от старого персонального компьютера), вставляем флешку и
подключаем к припаянному разъему стереонаушники от обычного mp3-плеера.
Ура! Работает! Затем подключил MP3-модулятор к автомобильному усилителю
через линейный вход. И снова работает! И звук теперь субъективно гораздо
лучше и чище звучит, что и неудивительно, т. к. аналоговый звук сразу
подается на усилитель, минуя радиоканал с его помехами и искажениями.

Итак, повторим вкратце, что мы проделали:

Источник

Жучок из FM-модулятора авто

Многие пользователи с разных сайтов, также и подписчики ютуба после ролика просили дать инструкцию по сборке жучка из FM модулятора. FM модулятор стал довольно популярным устройством в последнее время. Он предназначен для расшифровки звуковых дорожек и передачи по радиоканалу. Дальность действия до 10 метров.

Для того, чтобы собрать жучок из модулятора особых навыков и знаний в радиоэлектронике не нужно, достаточно базовое знание начинающего радиолюбителя. Разбираем ФМ модулятор и выкидываем корпус. Начинка питается от 5 Вольт, напряжение с бортовой сети автомобиля поступает на линейный стабилизатор напряжение, на выходе которого получаем указанные 5 Вольт, именно этим напряжением питается цифровая часть модулятора.

Любой модулятор состоит из небольшого процессора (в нашем случае он не нужен, но отделить от основной платы его невозможно) и передатчика. Основное достоинство такого жучка заключается в том, что схема имеет кварцевую стабилизацию, поэтому передаваемый сигнал очень качественный и уклона частоты тут не наблюдается.

Схему можно запитать даже от одного аккумулятора мобильного телефона с напряжением 3,7 Вольт. На основной плате мы можем увидеть микросхему передатчика.

Включаем радиопередатчик и настраиваем модулятор на любую частоту, на эту частоту настройте и сам приемник. Дальше берем тонкий и острый металлический предмет (обязательно оголенный), к примеру иглу и поочередно кончиком иглы коснемся всех выводов микросхемы. При касании некоторых выводов, в радиоприемнике мы наблюдаем искажения.

Выбираем тот вывод, который реагирует на касания больше остальных, т.е искажений в приемнике громче, чем в случае остальных. Непосредственно на этот вывод подключаем (припаиваем) неполярный конденсатор (керамический или пленочный не важно) конденсатор с емкостью 0,1мкФ.

На свободный вывод подаем звуковой сигнал, при подключении электретного микрофона мы получим радиопередатчик.

Источник

ФМ модулятор

ФМ модулятор. Схемы, варианты, доработки.

Вот ещё одна модификация ФМ модулятора на специализированной микросхеме:

В продолжение темы:

Передатчик на микросхеме MAX2606

Сделать вход aux в фм модуляторе

180 комментариев к “ФМ модулятор”

Разобрал модулятор, отключил микросхему передатчика, а AUDIO сигнал с процессора подал на AUX автомагнитолы LG TCC6210 (предварительно дополнив схему магнитолы линейным входом). По реализации AUX очень хорошо тема развита на сайте: http://remont-aud.net с админом LG-savikdvd. Единственная проблема – фотоприёмник модулятора пришлось заменить на аналогичный, но более качественный, по причине отказа в работе, после удлинения выводов проводами(непосредственно в плате работает). В магнитоле ЛПМ убрал, вместо кнопок перемотки, сделал окно для фотоприемника. ДУ работает. Флешку залил и наслаждайся. Поет красота.

Верно, тоже вариант. Таким макаром можно кассетную автомагнитолу и USB научится читать. Но один минус – расходы на модулятор (25уе). Ведь если просто вывести линейный вход для МП3 плеера или мобилы, платить вообще ничего не надо.

Мой модулятор я приобрёл за 100 гривен, это где то 12уе. плюс дистанционка – очень удобно за рулём. Недостаток – не видно дисплея, но при желании и это можно победить. А с другой стороны, сделал сборник под себя и порядок.Конечно кто то скажет- это ерунда! Но сколько кассетников можно ещё использовать, как бютжетный вариант. Я вообще удивляюсь почему предприимчивые китайцы до сих пор не исключили механику из магнитол. Тюнер для радио+ картридер для памяти+блок обработки сигналов+унч= головное устройство. Размеры уменьшились бы в половину, а то и больше. А может это есть?

Нет, такого пока не встречал, но если товарищи из Поднебесной почитают этот форум – быстро сориентируются:)

[quote=Aleksandr65]Я вообще удивляюсь почему предприимчивые китайцы до сих пор не исключили механику из магнитол. Тюнер для радио+ картридер для памяти+блок обработки сигналов+унч= головное устройство. Размеры уменьшились бы в половину, а то и больше. А может это есть?[/quote]
Все это уже давно есть )))
Как вариант http://www.dealextreme.com/details.dx/sku.25019

почему на фм модуляторе воспроизводится совсем другоой порядок записей,чем на sd карте??как сохранить свой список.

Там может быть сортировка – как закинул на флешку, а там по алфавиту. Или наоборот.

Нумеруй песни, не менее 3х знаков
001,002*******010,011****099,100
Некоторые ДВД тоже парят, переименуй в тотале, и будет тебе счастье

У меня такая проблема!
Когда завожу машину, модулятор перезагружается и песни начинают воспроизводится сначала. Как сделать, чтобы он воспроизводил с того места, где остановился?

Если по радиолюбительски – питать модулятор нне напрямую от 12В бортсети, а через фильтр типа резистор 100 Ом + конденсатор 4700 мкф по питанию, будет держать несколько секунд провала напряжения из-за старта. А если с этим проблемы – только менять девайс на другого производителя и модель.

Командир! Я девушка, Вы не могли бы выражаться несколько проще?
Переключить его никак нельзя? Если сбрасывается, то все? смириться?

А-а-а понятно Прошу прощения, просто это форум радиоспециалистов и я сразу начал на нашем жаргоне.
Надо небольшую доработку сделать в питании фм модулятора. Покажите любому более – менее специалисту моё сообщение – он поймёт. В противном случае только заменить этот модулятор на аналогичный, только другого производителя, у которого нет проблем с удержанием в памяти настроек при кратковременном уменьшении напряжения питания автомобиля во время запуска стартера мотора.

Вот теперь все прояснилось! Не в лучшую сторону, конечно.. Все равно, спасибо!

доброго времени суток! меня интересует можно ли с FM модулятора сделать зарядку для мобилы, да я знаю можно тупо поискать подходящее питание прибором, мож кто подскажет

новичЁк, ну это как из холодильника сделать инкубатор.

Конечно можно – найди питание 5В (после стабилизатора 78Л05) и через резистор 10 Ом (на всякий случай) кидай на мобилу.

эмм…….что-то я не понял как он работает…..надо чтобы у девайса который принимал сигнал было фм
если я например хочу передать звук с компа на обычный плейер без фм радио то никак?

Точно, ФМ модулятор любой звук модулироет и излучает в ФМ диапазоне 88-108МГц.

Вопрос на какой частоте работает приведённая схема простого модулятора на батарейке? а то долго я его по всему диапазону искать буду)))

Добавлено (29.11.2010, 20:58)
———————————————
/publ/mikro_fm_moduljator/1-1-0-37
Вот этого если точнее)

Теоретически должен быть в середине диапазона – около 100МГц. Но реально может и отличаться. А искать не проблема: выставить приёмник фм в центр диапазона и в катушку модулятора (естественно если есть уже генерация) сначала медленно засунут ферритьвый стерженёк – частота пойдёт вниз, или алюминий (латунь) – частота вверх. Далее растягивая – сжимая витки катушки догонишь частоту до необходимой.

Померять напряжение на модуляторе под нагрузкой и ток его потребления – тогда сделаем выводы.

Спасибо за ответ. но все уже решилось-попался бракованный прикуриватель оказывается-я ведь новый брал, зараза…. извините за беспокойство…..

добрый вечер. Хочу себе в экскаватор поставить фм-модулятор так как где я работаю радио вообще нет а радиоприемник стоит но питание 24 вольт,есть девайсы на которых написано 12-24 не сгорит ли,посоветуйте что нибудь,спасибо. конкретную

Поставить обычную микросхему – стабилизатор на КРЕН8Б.

выложите фотку в разобранном виде, не могу собрать. модулятор такой же как и этот!/publ/mashiny/fm_moduljator_dlja_avto/4-1-0-297

через модулятор можно смотреть видео подключив его к телеку?

Нет, только стереозвук.

Добрый вечер подскажите в чём причина,fm модулятор при включении начинает воспроизводить трек через 30-60 минут,затем последующие треки через7-10 мин. и т.д.

Здраствуйте! Перепутал полярность на прикуривателе, после этого fm модулятор не подает признаков жизни, что могло накрыться? я грешу на 78m05(как его проверить)

78m05 проверяем подключив к питанию (12В) и на выходе, правая ножка микросхемы, должно быть +5 вольт.

Добрый вечер подскажите в чём причина,fm модулятор при включении начинает воспроизводить трек через 30-60 минут,затем последующие треки через7-10 мин. и т.д.

Вобщем начал звонить, диод пускает ток в обе стороны, 2 конденсатора по 10мкф свободно пускают ток(неисправны), че за диод in914 что за место его поставить? а по конденсаторам поскажите пожалуйста по маркеровке, а то не пойму

Прозванивать детали надо выпаяв один вывод – замыкание могут показывать другие элементы схемы мсодулятора. in914 обычный быстродействующий диод, проверяется как и олюбой другой, вместо него можно на крайняк и in4001. А конденсаторы каким методом проверял?

диод выпаял 100% неисправен
конденсаторы прозванивал мультиметром, в режиме измерения сопротивлении, если рабочий то должна ведь стрелка дернуться и вернуться на ноль?

Да, конденсаторы так и проверяют. В зависимости от ёмкости стрелка дольше отклоняется.

причина не в питании, подпитал напрямую 5V ничего не изменилось, что еще может быть?

Какой ток потребления модулятора? Светит ли хоть что-то на экране?

ничего не светится вообще, как измеряется потребление тока?

Последовательно с плюсовым проводом, в разрыв плюса, подключить амперметр на режим до 100мА. Должно быть не больше. Если ноль – не поступает питание.

Добрый вечер, подскажите по проблеме, через модулятор работает один динамик, а на радио и CD оба без проблем, в чём может быть причина.

Вечер добрый, есть проблема, недавно был приобретен модулятор (память 2 Gb, слоты для кар памяти) все как обычно, но нету AUX входа. Хотелось реализовать идею доработки подключения модулятора – магнитолы именно через AUX выход-вход для улучшения звука. Подскажите куда припаять провода в модуляторе для AUX выхода. Фото модулятора по необходимости могу выложить.

здравствуйте, такая проблема, девайс начал играть треки вразнобой, но до этого листал всё по порядку на протяжении полу года, изменения прошли без всяких посторонних вмешательств (заглушил тачку вечерам завожусь врубаю а тут на тебе)

Здравствуйте! Купил уже второй модулятор, проблема в том, что при воспроизведении срезаются низкие частоты и из 4-х динамиков работают только два. Радио идёт с басом во все 4 кола. В чём прикол не пойму?

На первом была та же проблема? Значит модулятор не при чём – подключение неправильное.

У меня такая проблема, у меян на фм модуляторе сгорел предохранитель, я его поменял на чуть больше ампер, после чего не стал воспроизводить. частота одна показывает что трэк воспроизводит а музыки нет. в чём проблема? зависит ли от предохранителя?

Не зависит. Возможно в модуляторе сгорел выход нч, а потом уже сам предохранитель. Попробовать высокоомным наушником ткнуть на звуковой выход микросхемы внутри.

Доброго времени суток. Купил себе модулятор и хочу повысить мощность сигнала. Тут /publ/mashiny/fm_moduljator_dlja_avto/4-1-0-297 упоминается усилитель на двух транзисторах… Немогли бы вы выложить схемку сего усилителя а то у меня че то поиск хромает …

Думаю хватит и одного транзистора – вот на этой схеме /publ/ehlektronnyj_zhuchok/1-1-0-450 каскад на 9018 использовать. Вход сигнала подавать на конденсатор С8 (5пФ).

И еще один вопросик… Выход сигнала с модулятора где искать? Сам модулятор у меня как описано сдесь /publ/mashiny/fm_moduljator_dlja_avto/4-1-0-297 но только микросхема передатчика не такая, а KT0803L 16-и ножка…

Искать, где идёт сигнал ВЧ на антенну или что-то похожее – оттуда и подавать на УВЧ.

Здравствуйте! Посоветуйте, что можно сделать, купил себе FM модулятор, установил в машину. Музыка играет, но слышен постоянно какой-то посторонний свист при произведении. Можно-ли это устранить? И как?

Для начала подключить наушники к выходу модулятора, чтоб узнать свистит он или магнитола (усилитель). Затем улучшить фильтрацию его питания, подав 12В через дроссель и поставив по питанию возле модулятора конденсатор 4700 мкф на 25В.

Спасибо за быстрый ответ. Я думаю что с магнитолой всё в порядке, ведь все радиостанции она прнимает в хорошем качестве.

Значит фильтровать питание модулятора. А какая модель? или фото…

Вы имеете ввиду модель модулятора? У него нет конкретного названия. Написано: Car Auido MP4 Pleyer, У меня сейчас пришла в голову мысль, может он MP3 не понимает, раз написано MP4?…

Понимает, они все МП3 крутят.

Тогда у меня вопрос: Каким образом я конденсатор и дроссель в прикуриватель засуну?…

vladimir1612, зачем в прикуриватель)) в сам трансмиттер там места очень много)) особенно в гнезде которое в прикуриватель ставится

Значит внутрь модулятора или до прикуривателя. Но для начала просто поэкспериментировать на проводках – оно или нет.

Всё понял, большое всем Спасибо!

Привет всем! У меня такая проблема: купил фм мод-ор, несколько дней работал нормально, потом пропала его связь с магнитолой. На экране модулятора показано, что трек воспроизводится, а звука нет. Что может быть?

Strelec, попробовать поменять частоту прибора желательно на какую ни буть имеющеюся радио станцию если радио станция перестанет играть (передатчик фм её заглушит) то разбираться с воспроизведением трека

феска, пробовал, радио как играло так и играло, ни каких изменений

Strelec, придется разбирать твой трансмитер (вообще автомобильные вылетают очень часто особенно в отечественном авто и совершенно летних иномарках, очень большие перепады напряжения) и выкладывать вотки начинки

вот такой модулятор

Strelec, вскрывай

феска, ладно будем проводить вскрытие

Здравствуйте!
В тему последних сообщений есть вопрос. Нужно вытащить звук из этого устройства. Поиск не дал по этим микросхемам ничего. Если уже попадались в руки такие китайцы, то подскажите откуда взять НЧ. ФМ качество отвратительное, хочу проверить по проводу.
Прикрепления:
Вложение1

Здравствуйте! Модулятор не подает признаков жизни, потух экран, предохранитель в ножке модулятора целый, прикуриватель работает. Можно ли проверить дома от блока питания (3-12В) и если да то куда плюс от блока питания к центральному или к боковым ножкам?
Прикрепления:
Вложение1

kd36, да можно подключить от стандартного блока центральный контакт +12 боковые –

феска, Спасибо, попробовал, признаки жизни не появились

У меня такая проблема.Купил мп4 фм модулятор с цветным дисплеем(может воспроизводить видео файлы на дисплее).проработал один день,после чего потух екран,но музыку еще на магнитолу транслировал.Потом гдето через два дня я решил перезаписать музыку (память на 2гига встроеная).Так вот старые песни удалил,залил новые,на компютере было все нормально.Вставил в автомобиль и полный ноль,мало того в компютере не определяется.Может прошивка слетела.

Короче,сначала на компе определялось три диска.Один емкостю 50кб,другой о кб,третий 2гига.Вот третий я отформатировал,потом залил новую музыку,на компе проиграл все работало.Остановил как положено работу устройства и вынул из компа. В машине вставил в прикуриватель и полный ноль. Заметил что когда вынимаю из гнезда или компа то на мгновение вспыхивает подсветка дисплея.И еще когда вставляю в комп с нажатой кнопкой пауза то винда определяет как cъемный диск емкостю 0 кб файловая система raw
И все,никакие програмы не помогают.

Ксюня, конкретно что происходит когда подключаешь к компу когда винда загружена попробуйте другой порт будет ли определение нового устройства??

RAW файловой системой не является (на деле RAWFS существует и встроена в само ядро, и единственное назначение этой компоненты – ответить на запросы размеров тома и имени файловой системы от приложений), и определение файловой системы раздела как RAW означает то, что раздел не был распознан ни одним из установленных в системе драйверов файловых систем (например, FAT или NTFS). Обычно это означает, что раздел не отформатирован или структура файловой системы повреждена.

Другой порт не помогает.Определяется только с нажатой кнопкой пауза.При попытке открыть пишет диск не отформатирован.При попытке отформатировать пишет что дефрагментация даного тома невозможна.При разборке выяснилось что отсутствует маркировка на флешчипе. на корпусе модулятора пишетCAR MP4 PLAYER.еСЛИ ШИТЬ ЕТО ЧУДО КИТАЙСКОЙ ТЕХНИКИ ТО ПОДСКАЖИТЕ КАК ЕТО СДЕЛАТЬ И ЧЕМ

Ксюня, остается вариант с линуксом)) у него немножко другой принцип необходим или лайф сиди или ставить можно даже н а флешку
а если нет то только шить врятли у вас получется нужно не только знать куда подпаиваться но и иметь что заливать 😀
а еще прога есть DiskDirectorSuite10.0.2161_s_ru.exe мне с винтом помогла тоже том был удален раф определялся

Добавлено (12.09.2011, 22:08)
———————————————
А как думаете поможет ли такой способ при котором замыкаются два специальных вывода на флеш чипе и ичип по идее должен перейти в тестовый режим

Ксюня, может да а может нет если способ который я предложил не поможет то можеш с ней делать что хочешь даже если сгорит

Здравствуйте. Имеется самый дешевый китайский прибор /foto4/fmmodul.jpg полная копия. проблема такова, что не работает звук на входе AUX. Схема здесь. Распатронил устройство ниже фото. Не могу понять где какие номера контактов согластно схеме. Или проще может не посдкажете в чём проблема? всё остальное работает.
Прикрепления:
Вложение1

Animal, схема модулятора только а у тебя еще процесор есть который обрабатывает звук варианта 2 1 не прошит камень до конца или спален вход в процессоре вариант 2 сигнал подается в недостаточном уровне или звук не доходит до процессора

если первый вариант то дело гиблое если второй то делаем следующие нужно вычеслить проводники от каждого канала до процесора присутствуют ли элементы обвязки если все окей окуратнинько зачищаем кусочек дорожки перед процем вещаем наушник и слушаем дошел ли звук (ВНИМАНИЕ КАМЕНЬ ЧУВСТВИТЕЛЕН Паяльник ДОЛЖЕН БЫТЬ С ЗАЗЕМЛЕНИЕМ И РЕГУЛЯТОРОМ ТЕМПЕРАТУРЫ ЧТОБ НЕ СПАЛИТЬ КАМЕНЬ)

Ок. Попробую. Но думаю что в прошиве дело. Там же на дисплее есть справа 3 значения(режимы работ). Изображены знак USB-стрелочки, квадратик-карта памяти, и слово “VOL”. Подключая обычную флешку загорается USB, вставляю карту памяти загорается квадратик, всё работает нормально. А вот вставляю джек который, должно загореться “VOL”, а тишина. Причём блокируються носители информации когда вставляю джек(нету с них чтения и не видит что вставлены). Судя по всему контактная часть исправна, если пара контактов доходит до проца и включает блокировку, думаю что и аудио исправна.

Добавлено (28.11.2011, 01:30)
———————————————
Нда. Проверил. Так оно и есть. Дорожки все в порядки и сигнал приходит до этого чёрного лепка. Что там внутри, знают тока китайцы. Опять схалтурили.

Источник
