Технологическая линия «Тенсиланд»

Назначение

Испанская технологическая линия «Тенсиланд» предназначена для производства плит пустотного настила и других длиномерных железобетонных изделий методом безапалубочного формования. Получаймые плиты отвечают требованиям ГОСТ 9561-91. «Плиты перекрытий железобетонные многопустотные для зданий и сооружений». Технологические условия.

Производство «Тенсиланд» представляет собой бетонное поле с металлическим листовым покрытием, разделенное на определенное количество формовочных дорожек, ограниченных рельсами для перемещения технологического оборудования.

Каждая формовочная дорожка служит поддоном для непрерывного формования плит пустотного настила, балок и др. железобетонных изделий. Под металлическим полом дорожек размещены нагревательные элементы (трубки из термостойкого полимера), предназначенные для подогрева поддона и передачи тепла к свежеотформованному изделию, что ускоряет процесс набора прочности бетона. Теплоносителем является горячая вода с Т=90°С. Обогрев дорожек можно также осуществлять с помощью электропрогрева или продуктов сгорания газа. По обоим торцам дорожек расположены упоры (анкера) для крепления концов высокопрочной проволоки, применяемой для армирования железобетонных изделий.

За упорами, расположенными в начале дорожек, установлены кассеты для бухт проволоки, а также располагаются гидравлические устройства для натяжения и снятия напряжения проволоки. За упорами, расположенными в конце дорожек, имеется зона для выхода оборудования, его мойки и технического обслуживания. Там же устроены каналы и отстойники для сбора отходов производства и очистки воды перед сбросом в канализацию. Подача бетонной смеси на линию осуществляется с бетоносмесителыюго завода. Готовая продукция вывозится на склад на самоходной тележке.

Технологический процесс начинается с чистки и смазки одной из формовочных дорожек. Затем с помощью мащины для раскладки проволоки производится разматывание проволоки из бухт и ее укладка по всей длине дорожки. С помощью заклепочного устройства осуществляется высадка головки проволоки. И закрепление проволоки за анкерный упор.

После раскладывания необходимого количества проволок производится их поочередное натяжение с помощью гидравлического натяжителя пистолетного типа. Усилие натяжения проволоки фиксируется автоматически. Концы проволоки на другом анкерном упоре фиксируются с помощью цанговых зажимов.

После натяжения арматурной проволоки начинается процесс формовки железобетонных изделий.

С помощью мостового крана, грузоподъемностью не менее 10 тонн, формовочная машина «Тенсиланд» устанавливается в начале дорожки. Перемещение формовочной машины осуществляется тяговой лебедкой находящейся на машине.

Формовочная машина представляет собой движущийся вибростол (слипформер). Бетонная смесь подается из бетонного узла в бункер формовочной машины с помощью специального кюбеля (или адресной подачи). В дальнейшем бетонная смесь, подвергаясь объемной виброобработке, разжижается и укладывается на металлическую дорожку проходя между пуансонами прессформы. В процессе укладки бетонная смесь восстанавливает свою первоначальную структуру и выходит из машины в виде бруса заданной формы.

После окончания формовки, машина устанавливается краном на пост мойки, и производится тщательная мойка бункера и пресс-формы машины. Для этого используется установка, создающая высокое давление водяной струи.

Дорожка со свежеотформованным бетоном накрывается специальным тентовым покрытием и включается обогрев. После достижения бетоном требуемой прочности обогрев дорожки отключается, а тентовое покрытие убирается. С помощью гидравлического блока плавно снимается напряжение с проволок и производится резка бетонного бруса на изделия нужной длины. Резка выполняется резательной машиной, оснащенной диском с алмазным напылением.

Готовые изделия мостовым краном укладываются специальным захватом на тележку и вывозятся на склад готовой продукции.

Производственные площади

Номенклатура выпускаемой продукции

Характеристика готовых изделий:

Производительность цеха при выпуске плит пустотного пастила 220×1500 х 7800 мм

При работе линии «Тенсиланд» по графику с удлиненным рабочим сменой (до 12 часов- два дня одна смена, два дня другая). Количество рабочих дней в году возрастает до 330 дней. Производительность линии составит: П= 9 х 78 х 330 х 1,5 х 0,7 х 0,98= 238 378м2/

Требования к производственным помещениям, энергообеспечению и водоснабжению:

Техническая характеристика основных машин.

Сроки службы

Быстро изнашивающиеся узлы: цанги, диски.

Источник

ВИБРОПУАНСОНЫ

СОБСТВЕННЫЕ ТЕХНОЛОГИИ ПРОИЗВОДСТВА

Компания «ПОЛИДЕТАЛЬ» осуществляет производство специализированных вибропуансонов для формующих машин различного производства: Tensyland (Тенсилэнд), Technospan (Техноспан), Resimart (Рисимарт), Instalpreten и Гевит. Устанавливаются выпущенные вибропуансоны вместо заводских на болтовых соединениях или привариваются к вибробункеру.

Возможно изготовление вибропуансонов / пуансонов любых необходимых модификаций по индивидуальному заказу.

Вибропуансоны для формующей машины Tensyland

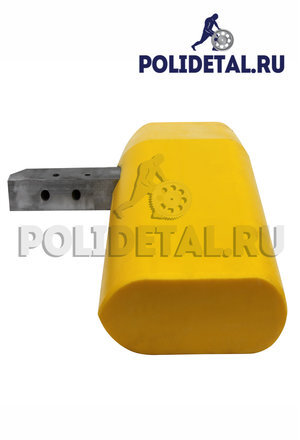

Вибропуансон для формующей машины Tensyland

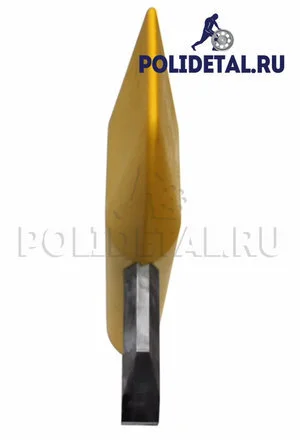

Вибропуансон для формующей машины Tensyland

Партия вибропуансонов для Tensyland EV5 (Тенсиланд), 2019 г.

Вибропуансон для формующей машины Tensyland EV5 (Тенсиланд)

Вибропуансон для формующей машины Tensyland EV5 (Тенсиланд)

СОБСТВЕННЫЕ ТЕХНОЛОГИИ ПРОИЗВОДСТВА. ГАРАНТИЯ КАЧЕСТВА.

Специализированные болты, которые изготавливаются исключительно на заказ из каленого металла с мелким шагом резьбы, обеспечивают гарантированное качество, долговечность и надежность вибропуансонов.

Болты для вибраторов

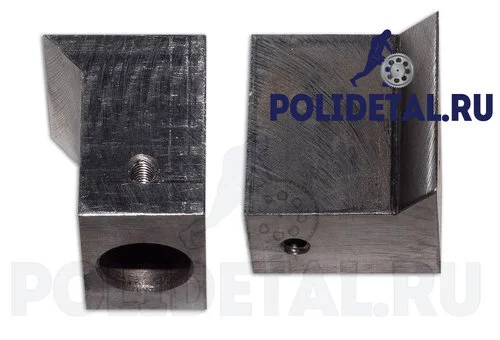

Факсообразователь становится на формообразующую оснастку, завершает её

Изготовление вибропуансонов для вибробункера осуществляется на производственной базе компании «ПОЛИДЕТАЛЬ» в Московской области (Наро-Фоминский район, посёлок Петровское, ул. Заводская, дом 1А). Контакты >>

Имеем многолетний опыт производства пуансонов и иных комплектующих, запчастей к оборудованию ЛБФ и для бетонных заводов по индивидуальным требованиям и чертежам. Мы готовы произвести любые необходимые модификации вибропуансонов, доставка по РФ, СНГ.

ВИБРОПУАНСОНЫ ДЛЯ ВИБРОБУНКЕРА

Вибробункер для формующей машины Tensyland

СВОЕВРЕМЕННО ПРОИЗВОДИТЬ ЗАМЕНУ ВИБРОПУАНСОНОВ

Внутри виброформы расположены пуансоны. Их задача передать вибрацию на бетон, из-за чего пуансоны подвержены большому износу. Чтобы этого избежать, производители формующих машин применяют разные стали, экспериментируют с формой вибропуансонов. Основной износ происходит в конце виброформы, это связано обычно с тем, что формующая машина имеет возможность формовать изделие высотой 300-400 мм, в редких случаях больше, а основной вид производимых изделий плиты перекрытия 120-220 мм. Бетон, пройдя через вибробункер, попадает в формообразующую оснастку, протирает верхнюю часть вибропуансонов до сквозных отверстий. Через эти отверстия бетон заполняет внутренние полости пуансона, затем схватывается, и его оттуда уже никаким способом не удалить. Вес пуансона значительно возрастает. Вес нового пуансона варьируется от 15 до 25 кг (в зависимости от производителя машины). С бетоном пуансон начинает весить на 10-15 кг больше. При производстве виброформы производят расчет массы и подбор возмущающей силы вибраторов, увеличение массы допустимы не более 10 % от расчетной, иначе произойдет быстрый выход из строя вибраторов, поломка корпуса виброформы и производство бракованной непровибрированной продукции.

Ниже представлены фотографии с производств наших Заказчиков, которые обратились за помощью в решении проблем с вибросистемой формующих машин, в частности с вопросом замены вибропуансонов, пуансонов на формообразующих оснастках, виброопор, вибраторов, полиуретановых уплотнителей на вибробункере и др.

Источник

Формующая машина tensyland ev 8

Челябинский завод станочного оборудования

Основной причиной замены вибратора после одного года эксплуатации является повышенный износ посадочных мест подшипников.

Инновационная технология производства корпуса вибратора увеличивает его долговечность и предотвращает разбивание посадочных мест подшипников.

Данное улучшение позволяет после года эксплуатации вибраторов заменить подшипники и продолжить эксплуатацию оборудования без полной замены вибратора.

Мы свяжемся с вами в ближайшее время

Челябинский завод станочного оборудования – это высококвалифицированные конструкторы и технологи машиностроительной отрасли.

Обширные знания в области обработки металлов и конструирования узлов деталей и машин помогает специалистам нашей компании решать поставленные заказчиком задачи.

Собственный парк многофункционального оборудования, оснащенного современными системами ЧПУ, позволяет выполнять механическую обработку с высокой точностью, производительностью и стабильной повторяемостью, что имеет высокое значение при производстве.

Заключенные договора с обслуживающими организациями, гарантирует поддержание нашего оборудования в идеальном состоянии, а также снижает вероятность простоя и срыва заказа.

Мы применяем индивидуальный подход к каждому клиенту. Наши менеджеры всегда стараются идти навстречу заказчику, стремясь прийти к оптимальному, обоюдовыгодному решению.

С уважением к Вам и Вашему бизнесу, в надежде на долгое и взаимовыгодное сотрудничество. Коллектив компании ООО «ЧЗСО».

Источник

Формирующая машина «Тенсиланд» Т11 EV8 (Испания)

Регион: Смоленская область

Текущая цена: 6 142 500,00 ₽

Начальная стоимость: 9 450 000,00 ₽

Общая информация:
Движимое имущество > Оборудование > Производственное Формирующая машина «Тенсиланд» Т11 EV8 (Испания)

Наименование: Максютов Денис Петрович

ФИО контактного лица: Максютов Денис Петрович

E-mail контактного лица: dm999750@yandex.ru

Телефон контактного лица: +73532249155

Регистрационный номер: 13355

Фамилия, имя, отчество: Максютов Денис Петрович

СРО: Ассоциация «Саморегулируемая организация арбитражных управляющих «Меркурий»

Адрес электронной почты: dm999750@yandex.ru

Номер телефона: +79619249155

Порядок оформления участия в торгах, перечень документов участника и требования к оформлению:
Дата окончания приема заявок является датой окончания приема задатков. Для участия в торгах заявитель представляет оператору ЭП заявку в форме электронного документа и по форме, установленной оператором ЭП, содержащую сведения, предусмотренные п. 4.1 Приказа Минэкономразвития России от 23.07.2015 г. №495, в том числе: наименование, организационно-правовую форму, место нахождения, почтовый адрес (для юридического лица); Фамилия Имя Отчество, паспортные данные, место жительства (для ФЛ); номер контактного телефона, адрес электронной почты заявителя; сведения о наличии/отсутствии заинтересованности к должнику, кредиторам, конкурсному управляющему, саморегулируемой организации в которой состоит арбитражный управляющий и о характере этой заинтересованности, сведения об участии в капитале заявителя конкурсного управляющего либо саморегулируемой организации членом которой является конкурсный управляющий. Четко выраженное предложение о цене приобретения имущества не ниже цены предложения на действующем этапе. К заявке прилагаются: выписка из единого государственного реестра юридических лиц (для юридического лица); выписка из единого государственного реестра индивидуальных предпринимателей (для индивидуального предпринимателя); документы, удостоверяющие личность (для физического лица и индивидуального предпринимателя) все страницы; Устав (для юридического лица); Документ о государственной регистрации юридического лица (для юридического лица). Решение корпоративного органа об одобрении сделки (если таковое требуется в соответствии с Законом и положениями корпоративных документов) (для юридического лица). Баланс на последнюю отчетную дату с отметкой налогового органа о принятии (для юридического лица) Надлежащим образом заверенный перевод на русский язык документов о государственной регистрации юридического лица или государственной регистрации физического лица в качестве индивидуального предпринимателя в соответствии с законодательством соответствующего государства (для иностранного лица); Документы, подтверждающие полномочия лица на осуществление действий от имени заявителя. В случае если заявка подается агентом, к заявке должен быть приложен агентский договор с указанием четко выраженного агентского поручения, максимальной суммы ценового предложения на которое уполномочен подать заявку агент. Документ подтверждающий внесение задатка с отметкой банка об исполнении, подтверждающий внесение заявителем задатка на счета, указанные в сообщении о проведении торгов. Документы, прилагаемые к заявке, представляются в форме электронных документов, подписанных электронной подписью заявителя.

Порядок и критерии определения победителя торгов:
Право приобретения имущества должника принадлежит участнику торгов по продаже имущества должника посредством публичного предложения, который представил в установленный срок заявку на участие в торгах, содержащую предложение о цене имущества должника, которая не ниже начальной цены продажи имущества должника, установленной для определенного периода проведения торгов, при отсутствии предложений других участников торгов по продаже имущества должника посредством публичного предложения. В случае, если несколько участников торгов по продаже имущества должника посредством публичного предложения представили в установленный срок заявки, содержащие различные предложения о цене имущества должника, но не ниже начальной цены продажи имущества должника, установленной для определенного периода проведения торгов, право приобретения имущества должника принадлежит участнику торгов, предложившему максимальную цену за это имущество. В случае, если несколько участников торгов по продаже имущества должника посредством публичного предложения представили в установленный срок заявки, содержащие равные предложения о цене имущества должника, но не ниже начальной цены продажи имущества должника, установленной для определенного периода проведения торгов, право приобретения имущества должника принадлежит участнику торгов, который первым представил в установленный срок заявку на участие в торгах по продаже имущества должника посредством публичного предложения. С даты определения победителя торгов по продаже имущества должника посредством публичного предложения прием заявок прекращается. К участию в торгах допускаются лица подавшие заявки на участие в торгах в установленный для приема заявок срок, предоставившие документы, указанные в настоящем сообщении и оплатившие сумму задатка раскрывшие информацию о наличии/отсутствии заинтересованности к должнику, кредиторам, конкурсному управляющему предложившие покупку имущества по цене не ниже установленной цены реализации имущества в периоде снижения

Сроки уплаты покупной цены по итогам проведения торгов:
Оплата по договору осуществляется не позднее чем через тридцать дней с даты заключения договора; переход права собственности осуществляется только после полной оплаты по договору. В течение 5 дней с момента определения победителя торгов победитель обязан подписать договор Получатель платежей ООО «Трансмаш»; ИНН получателя 6704009579; КПП получателя 673201001; Номер счета получателя 40702810003000124562; Наименование банка получателя ПРИВОЛЖСКИЙ Ф-Л ПАО «ПРОМСВЯЗЬБАНК» г. Нижний Новгород; БИК банка получателя 042202803; Кор. счет банка получателя 30101810700000000803;
