Forscan не удается подключиться к автомобилю обнаружен некачественный клон elm327
Как выбрать качественный ELM327 и отличить подделку
В данное время на рынке имеется огромное количество предложений диагностического адаптера ELM327 по разным ценам, но самое главное разное по качеству, схематехнике и версиям. Ниже в статье разберем различные версии сканеров, их функционал, научимся определять «поддельный» ELM327.
Купить ELM327 v 1.5 с оригинальным микроконтроллером PIC25K80 и PIC18F2480 в качественном исполнении можно в интернет-магазине TOPDIAG.BY
1) Схемотехника сканера ELM327.
Важно понимать, что качество сканера и его функционал в первую очередь зависит от используемых компонентов.
В настоящее время правильными и полноценными с поддержкой всех диагностических протоколов (SAE J1850 PWM, SAE J1850 VPW, ISO 9141-2, ISO 14230-4, ISO 15765-4) будут ELM327 с микроконтроллером PIC25K80 и PIC18F2480 вне зависимости от версии (чаще всего встречаются версии 1.4 и 1.5).
«Поддельный» вариант сканера ELM327 производится на более дешевом CAN контроллере MCP2515, STM32F042, BK3231Q, 25K80 QBD327 имеет прошивку в которой не поддерживается, или поддерживается некорректно определенное число AT-команд, а также отсутствует поддержка протокола SAE J1850 (чаще всего встречаются версии 2.1 и 1.5).
2) Версия сканера ELM327.
Повторим еще раз, что качество сканера и его функционал зависит только от используемых компонентов.
В настоящее время, к сожалению, определить качественный и «поддельный» вариант сканера ELM327 по версии прошивки не представляется возможным. Первоначально «поддельные» клоны сканера имели версию v2.1, однако впоследствии для возможности хоть как-то сбыть «поддельные» сканеры производитель сознательно изменил цифры версии v2.1 на v1.5. Таким образом, купив «поддельный» сканер на дешевом CAN контроллере (MCP2515, STM32F042, BK3231Q, 25K80 QBD327) с версией v1.5, пользователь, по сути, получает ту же подделку, что и v2.1.
Качественный ELM327 с микроконтроллером PIC25K80 и PIC18F2480 чаще всего имеет версии v1.4 и v1.5
3) Как определить качественный сканер ELM327.
Существует достаточно простой программный способ проверки, который поможет выявить дешевую «поддельную» версию.
Первая программа с помощью которой можно определить «поддельную» версию сканера будет FORScan. Данная программа служит для диагностики Ford, Mazda, Lincoln, Mercury и представлена на официальном сайте разработчика forscan.org, может работать с ПК на базе windows, и на мобильных устройствах на базе iOS и Android.
Для проверки достаточно подключить сканер ELM327 к любому автомобилю и запустить программное обеспечение FORScan. В случае «поддельного» клона сканера программа выдаст соответствующее сообщение: «Не удается подключиться к автомобилю, обнаружен некачественный клон ELM327. В отличие от приложений OBDII, FORScan требуется адаптер, полностью совместимый с оригинальным ELM327. Данный адаптер не полностью совместим.»
Второй способ программной проверки качества сканера заключается в использовании терминала для непосредственного подключения к адаптеру и отправлению ряда определенных команд. В качестве программы-терминала можно использовать Elm327Chat. Далее потребуется купить ELM327 v 1.5 в интернет-магазине TOPDIAG.BY, подключить его к программе и сделать несколько запросов:
——-
>ATI
ELM327 v1.5
>ATAL
OK
>ATPPS
OK
>ATPP2ASV38
OK
>ATE0
OK
>ATL0
OK
>ATH0
OK
>ATR1
OK
>ATST32
OK
>ATS0
OK
>ATAT1
OK
>ATCF700
OK
>ATCMF00
OK
>ATZ
ELM327 v1.5
——-
Как видно из ответов «OK» данный сканер имеет качественную схематехнику. Ответ «?» на команду говорит о том, что данную команду сканер не знает и является «поддельным». Качественный ELM327 обязан их опознавать.
Самый трудоемкий способ разобрать сканер и посмотреть схематехнику. Качественный сканер вне зависимости от версии сканера должен быть собран на микроконтроллере PIC25K80 или PIC18F2480, а «поддельная» версия на MCP2515, STM32F042, BK3231Q, 25K80 QBD327. Однако в настоящее время встречаются «поддельные» адаптеры, произведенные на контроллере QBD327 и перемаркированные на PIC18F25K80. При этом размеры контроллера QBD327 одинаковы с PIC18F25K80 и определить подделку можно по следующим отличительным свойствам:
— маркировка не достаточно четкая;
— QBD327 работает с генератором на 16.000MHz, а PIC18F25K80 работает с генератором частотой 4.000MHz;
— «поддельный» клон не знает команду ATPPS в терминале и при запросе соответственно ответ «?».
FORScan forum
Software scanner for Ford, Mazda, Lincoln, Mercury vehicles
Известные проблемы с клонами ELM327
Известные проблемы с клонами ELM327
Post by FORScan » Mon Jul 20, 2015 7:59 am
В данной ветке мы будем собирать и анализировать известные проблемы с китайскими клонами ELM327.
Пользователь может проверить, используя терминал для прямого подключения к адаптеру и отправке некоторых команд:
Ответ ‘?’ на команду означает, что такую команду адаптер не знает. Хотя нормальный адаптер ELM327 должен их распознавать (спецификация на ELM327 есть в свободном доступе на http://elmelectronics.com/)
Эта проблема характерна для адаптеров BT, для остальных типов адаптеров пока жалоб не было.
Update 2015-09-15:
Похоже что производители этого чуда поменяли версию в новых адаптерах с v2.1 на v1.5. У таких адаптеров точно такое же поведение, но теперь они притворяются v1.5. Также, как обсуждалось ранее, отсутствие некоторых команд не являются главной проблемой этого адаптера. Главной проблемой является то, что логика работы адаптера сильно упрощена и местами вообще сделала не правильно по сравнению с оригинальным ELM327. Например, адаптер «заточен» под протокол OBDII. Поскольку команды OBDII длиной как правило не более 2 байт, данный адаптер просто не умеет принимать более 2 байт. FORScan же использует сервисные протоколы и может слать намного больше. Поэтому если FORScan пытается отправить, например, 3 байта в какой-нибудь модуль, адаптер отправить только первые 2 байта (3й байт либо не отправится либо отправится в виде нулей). В результате, модуль либо не ответит совсем, либо вернет ошибку вместо ожидаемого ответа.
#2.Адаптер не может обрабатывать запросы, которые возвращают много данных, и просто «повисает». Что обидно, главный чип в таких адаптерах обычно в порядке (честный клон). Проблема в мосте Bluetooth_RS232. Обсуждение:
Данная проблема присутствует только в устройствах Bluetooth
Пользователь может проверить, используя терминал для прямого подключения к адаптеру и отправке некоторых команд:
Ответ ‘?’ на команду означает, что такую команду адаптер не знает. Хотя нормальный адаптер ELM327 должен их распознавать (спецификация на ELM327 есть в свободном доступе на http://elmelectronics.com/)
Update 2017-04-26:
#4. В 1кв 2017 года появилась новая разновидность клонов, которые построены на МК PIC18F (как и оригинальный ELM327) и реализуют почти полный набор команд оригинального ELM. Соответственно ранее приведенные методы определения «плохих клонов» более не работают. Даже в терминале определить обычному пользователю стало очень сложно. Вместе с тем, логика работы данных адаптеров значительно отличается от оригинального ELM, плюс к этому низкая стабильность работы. По этой причине фактически использовать его для работы по сервисным протоколам Ford/Mazda нельзя.
Эти адаптеры, в отличие от более ранних клонов, могут частично работать, но плохо и нестабильно. Продавцы обычно утверждают, что клон качественный. Не исключено, что по протоколам OBDII (Torque, Scanmaster и т.д.) он действительно работает хорошо.
FORScan forum
Software scanner for Ford, Mazda, Lincoln, Mercury vehicles
Известные проблемы с клонами ELM327
Известные проблемы с клонами ELM327
Post by FORScan » Mon Jul 20, 2015 7:59 am
В данной ветке мы будем собирать и анализировать известные проблемы с китайскими клонами ELM327.
Пользователь может проверить, используя терминал для прямого подключения к адаптеру и отправке некоторых команд:
Ответ ‘?’ на команду означает, что такую команду адаптер не знает. Хотя нормальный адаптер ELM327 должен их распознавать (спецификация на ELM327 есть в свободном доступе на http://elmelectronics.com/)
Эта проблема характерна для адаптеров BT, для остальных типов адаптеров пока жалоб не было.
Update 2015-09-15:
Похоже что производители этого чуда поменяли версию в новых адаптерах с v2.1 на v1.5. У таких адаптеров точно такое же поведение, но теперь они притворяются v1.5. Также, как обсуждалось ранее, отсутствие некоторых команд не являются главной проблемой этого адаптера. Главной проблемой является то, что логика работы адаптера сильно упрощена и местами вообще сделала не правильно по сравнению с оригинальным ELM327. Например, адаптер «заточен» под протокол OBDII. Поскольку команды OBDII длиной как правило не более 2 байт, данный адаптер просто не умеет принимать более 2 байт. FORScan же использует сервисные протоколы и может слать намного больше. Поэтому если FORScan пытается отправить, например, 3 байта в какой-нибудь модуль, адаптер отправить только первые 2 байта (3й байт либо не отправится либо отправится в виде нулей). В результате, модуль либо не ответит совсем, либо вернет ошибку вместо ожидаемого ответа.
#2.Адаптер не может обрабатывать запросы, которые возвращают много данных, и просто «повисает». Что обидно, главный чип в таких адаптерах обычно в порядке (честный клон). Проблема в мосте Bluetooth_RS232. Обсуждение:
Данная проблема присутствует только в устройствах Bluetooth
Пользователь может проверить, используя терминал для прямого подключения к адаптеру и отправке некоторых команд:
Ответ ‘?’ на команду означает, что такую команду адаптер не знает. Хотя нормальный адаптер ELM327 должен их распознавать (спецификация на ELM327 есть в свободном доступе на http://elmelectronics.com/)
Update 2017-04-26:
#4. В 1кв 2017 года появилась новая разновидность клонов, которые построены на МК PIC18F (как и оригинальный ELM327) и реализуют почти полный набор команд оригинального ELM. Соответственно ранее приведенные методы определения «плохих клонов» более не работают. Даже в терминале определить обычному пользователю стало очень сложно. Вместе с тем, логика работы данных адаптеров значительно отличается от оригинального ELM, плюс к этому низкая стабильность работы. По этой причине фактически использовать его для работы по сервисным протоколам Ford/Mazda нельзя.
Эти адаптеры, в отличие от более ранних клонов, могут частично работать, но плохо и нестабильно. Продавцы обычно утверждают, что клон качественный. Не исключено, что по протоколам OBDII (Torque, Scanmaster и т.д.) он действительно работает хорошо.
FORScan forum
Software scanner for Ford, Mazda, Lincoln, Mercury vehicles
Известные проблемы с клонами ELM327
Известные проблемы с клонами ELM327
Post by FORScan » Mon Jul 20, 2015 7:59 am
В данной ветке мы будем собирать и анализировать известные проблемы с китайскими клонами ELM327.
Пользователь может проверить, используя терминал для прямого подключения к адаптеру и отправке некоторых команд:
Ответ ‘?’ на команду означает, что такую команду адаптер не знает. Хотя нормальный адаптер ELM327 должен их распознавать (спецификация на ELM327 есть в свободном доступе на http://elmelectronics.com/)
Эта проблема характерна для адаптеров BT, для остальных типов адаптеров пока жалоб не было.
Update 2015-09-15:
Похоже что производители этого чуда поменяли версию в новых адаптерах с v2.1 на v1.5. У таких адаптеров точно такое же поведение, но теперь они притворяются v1.5. Также, как обсуждалось ранее, отсутствие некоторых команд не являются главной проблемой этого адаптера. Главной проблемой является то, что логика работы адаптера сильно упрощена и местами вообще сделала не правильно по сравнению с оригинальным ELM327. Например, адаптер «заточен» под протокол OBDII. Поскольку команды OBDII длиной как правило не более 2 байт, данный адаптер просто не умеет принимать более 2 байт. FORScan же использует сервисные протоколы и может слать намного больше. Поэтому если FORScan пытается отправить, например, 3 байта в какой-нибудь модуль, адаптер отправить только первые 2 байта (3й байт либо не отправится либо отправится в виде нулей). В результате, модуль либо не ответит совсем, либо вернет ошибку вместо ожидаемого ответа.
#2.Адаптер не может обрабатывать запросы, которые возвращают много данных, и просто «повисает». Что обидно, главный чип в таких адаптерах обычно в порядке (честный клон). Проблема в мосте Bluetooth_RS232. Обсуждение:
Данная проблема присутствует только в устройствах Bluetooth
Пользователь может проверить, используя терминал для прямого подключения к адаптеру и отправке некоторых команд:
Ответ ‘?’ на команду означает, что такую команду адаптер не знает. Хотя нормальный адаптер ELM327 должен их распознавать (спецификация на ELM327 есть в свободном доступе на http://elmelectronics.com/)
Update 2017-04-26:
#4. В 1кв 2017 года появилась новая разновидность клонов, которые построены на МК PIC18F (как и оригинальный ELM327) и реализуют почти полный набор команд оригинального ELM. Соответственно ранее приведенные методы определения «плохих клонов» более не работают. Даже в терминале определить обычному пользователю стало очень сложно. Вместе с тем, логика работы данных адаптеров значительно отличается от оригинального ELM, плюс к этому низкая стабильность работы. По этой причине фактически использовать его для работы по сервисным протоколам Ford/Mazda нельзя.
Эти адаптеры, в отличие от более ранних клонов, могут частично работать, но плохо и нестабильно. Продавцы обычно утверждают, что клон качественный. Не исключено, что по протоколам OBDII (Torque, Scanmaster и т.д.) он действительно работает хорошо.
Доработка ELM327 с HS-CAN на MS-CAN
Всем привет!
Слегка переделал китайский ELM327
Может кому пригодится!)))
Для начала разобрал!
Многие пишут что под наклейкой имеются 4 шурупа, но видимо мне достался 100% Китай. Отверстия есть, а шурупов нет. Видимо они не стали заморачиваться и просто заклеили 2 половинки.
Съездил в магазинчик и прикупил себе тумблер ON/ON 6 контактный. Стоит он 45руб.

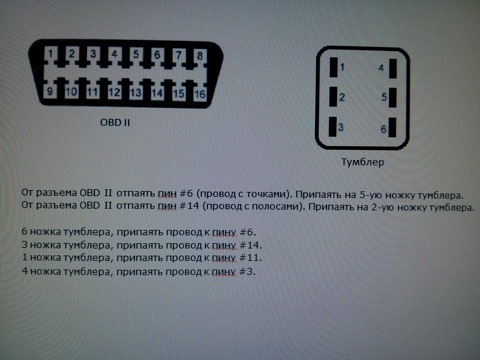

Дальше смотрим схему и согласно ей начинаем паять проводочки. Как это делать обьяснять не буду. Лень.
Когда всё спаяли начинаем процесс сборки. Чтобы тумблер влез пришлось одну ногу крепления оторвать (отгрызть)
Вот и всё. Дальше уже с этим «приборчиком» и с ноутбуком идем в машину и делаем себе например автоматическое запирание дверей!
Mazda 3 2014, двигатель бензиновый 1.6 л., 104 л. с., передний привод, автоматическая коробка передач — электроника
Машины в продаже
Комментарии 24
Просвятите меня, зачем нужен тумблер?
Для переключения между hs-can и ms-can
А модель которая по wifi работает не получится?
Через него прошиться можно? Или нужен какой то другой? Хочу взять этот ELM327 USB V1.5 modified for Ford ELMconfig CH340+25K80 chip HS-CAN / MS-CAN
вы можете ссылку кинуть какой именно вы адаптер на али заказывали
После покупки тумблера (ON-OFF-ON) и полу-часа работы с паяльником, все получилось!
Вот здесь автор рекомендует искать ELM 327 на чипе FTDI: www.drive2.ru/l/6173465/
Главное чтоб версия адаптера была рабочая с forscan-ом, т.е. версия 1,5.
Тоже такую доработку делал, но я блютузный и вайфайный адаптер покупал www.drive2.ru/l/9330319/
Да блутусный тоже валяется, но решил что проще с USB перепаять чем с блутусом возится.
А вот такой elm327 подойдет? Я правильно понял что он уже с переключателеМ и не нуждается в доработке?
ELM327 USB V1.5 modified for Ford ELMconfig CH340 25K80 chip HS-CAN / MS-CAN Forscan OBD2
s.aliexpress.com/Jvq2Qz6N
(from AliExpress Android)
Да подойдет, он уже переделан под Forscan
Главное чтоб версия адаптера была рабочая с forscan-ом, т.е. версия 1,5.
Тоже такую доработку делал, но я блютузный и вайфайный адаптер покупал www.drive2.ru/l/9330319/
А без адаптера не работает?
Адаптер это и есть устройство ELM327. Просто они бывают с проводом USB, бывают безпроводные Bluetooth и Wi-Fi.
Я перепутал имел ввиду без переключателя не работает?
Мне не повезло, взял себе так фор скан ругается:
Соединение с адаптером установлено on COM3
Адаптер: ELM327 v1.5
Не удается подключиться к автомобилю, обнаружен некачественный клон ELM327.
В отличие от приложений OBDII, FORScan требуется адаптер, ПОЛНОСТЬЮ совместимый с оригинальным ELM327.
Данный адаптер не полностью совместим.
Вопрос, вы какой и где брали?
Я заказал ELM327 v1.5 жду уже 3 недели идёт из Китая.
Какой заказал? Wi-Fi, Bluetooth, USB?
Я заказал USB мне только двери активировать и всё лишь бы работал.
