Каталог крестовин с размерами (на основе официальных каталогов производителей GMB и Löbro.)
Добрый день дорогие друзья! Вот на просторах необъятного нашел замечательную табличку с каталожными номерами и размерами крестовин. Думаю эта информация будет очень полезна нам всем.
Источник: samurai-ufa.ru/nomenklatu…restovin_s_razmerami.html
Каталог создан на основе официальных каталогов производителей GMB и Löbro. Информация отмеченная звёздочкой (*) не проверена нами, но взята из очень уважаемых источников.
В таблице отображены размеры крестовин и другие параметры
Типоразмер: Размер крестовины кардана для быстрого поиска
Номер по каталогу: Кат. номера производителей крестовин GMB (Япония) и Löbro (Германия).
Тип крестовины: Конструкционные особенности крестовины, наличие и расположение стопоров.
Диаметр: Диаметр чашки крестовины.
Длина L: Общая длина крестовины по краю чашек.
Длина F1: Длина между внутренними гранями канавки стопорного кольца.
Длина F2: Длина между наружными гранями канавки стопорного кольца.
Масленка: Наличие и расположение пресс-масленки (тавотницы) крестовины.
Стопорное кольцо: Тип стопорного кольца, его диаметр и толщина.
Аналоги: Аналогичная деталь другого производителя
Ремонт кардана, замена крестовин GMB GUT24
Всем привет!
С недавних пор стал замечать маленькую вибрацию (рябь) по кузову при ускорении, на привода почему-то не думалось, ведь вибрация, когда причиной служат внутренние гранаты приводов или их трипоиды имеет несколько другой характер.

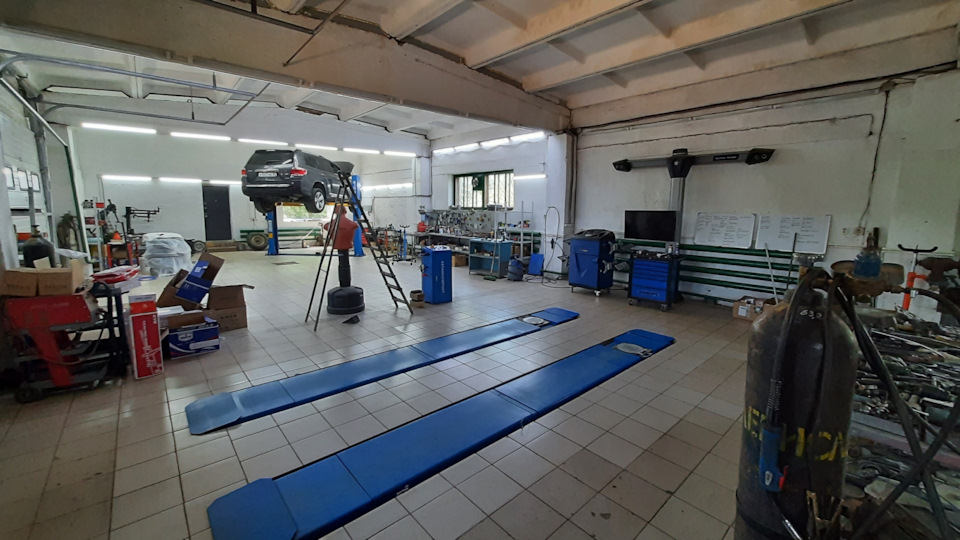

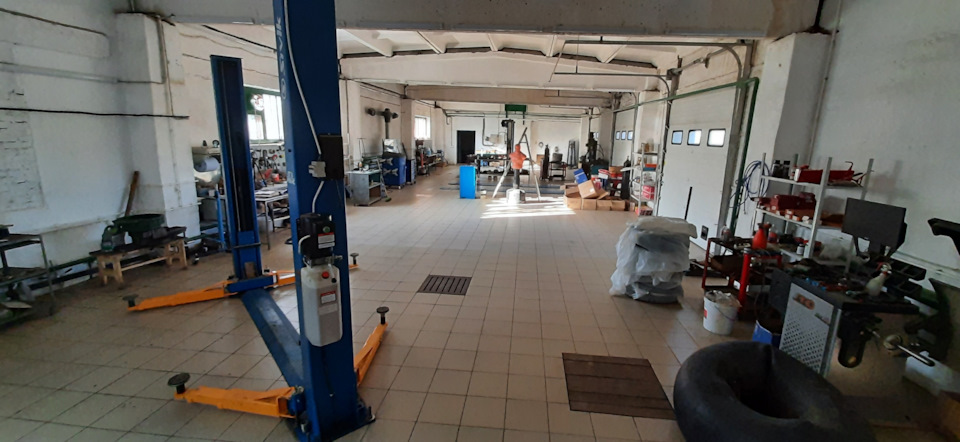

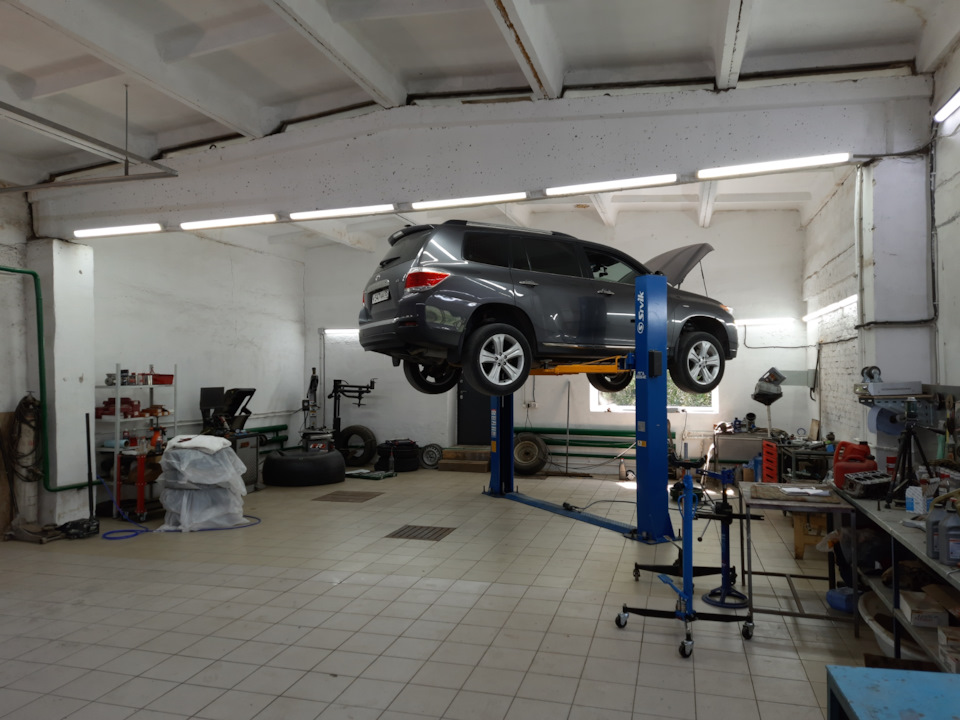

Долго не думая, заскочил вечером субботы другу в бокс снять кардан:
Бокс на моё счастье оказался свободен, спасибо Сане! Предварительно проверил все крестовины на люфт и на первой крестовине от раздатки он оказался существенный, решено, снимаю.
Ну что понеслось, вообще сначала думал, что без кардана хай поедет на переднем приводе, но не тут-то было, когда снял и увидел бегущее масло из раздатки, стало все ясно, что мы — я и кардан поедем и будем вместе наедине какое-то время, а хай будет отдыхать неделю.
Когда снял кардан, первая крестовина оказалась так же еще и сухой, перебирала, мягкой работы от неё не приходилось ждать.

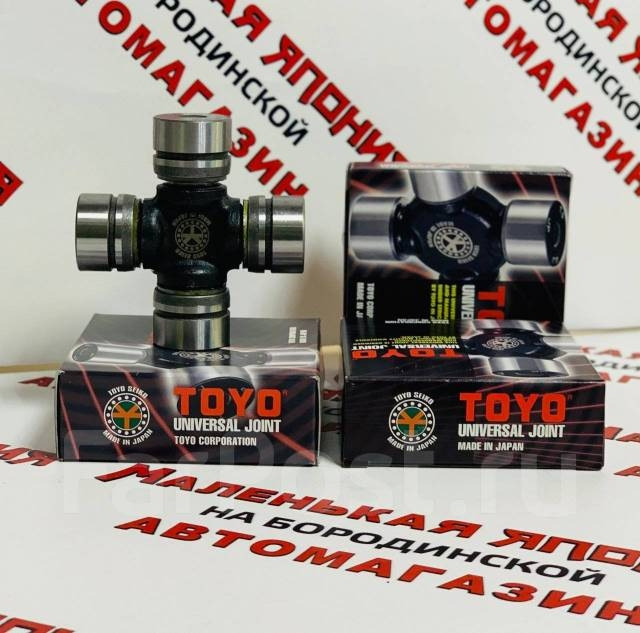

В качестве замены крестовин было выбрано два кандидата:
Обе крестовины имеют идентичные размеры (22 x 57).
Для замены крестовин была выбрана давно в Вологде известная мне контора — avtokardan35.ru/
Кроме замены крестовин я знал, что ребята могу сделать балансировку кардан с двумя подвесными подшипниками в сборе.
В день Ч везу крестовины TOYO и кардан в ремонт, вечером звонят, говорят все готово, но на ваших крестовинах люфт, можете приехать проверить, проходят не долго, гарантии не дадим, я говорю вы то что чаще всего ставите? Они сказали, что ставят чаще всего GMB, ок, везу им gmb gut24.
На следующий день довольный забираю готовый и отбалансированный кардан.
На выходной снова бокс, предварительно почистил кардан, обработал его преобразователем ржавчины, нанес грунт и покрасил в два слоя:
Мануал по «Замена крестовины кардана GMB GUT-24»
Снятие вала:
1) Пометить керном взаимное расположение частей кардана, открутить 4 болта кардана от хвостовика заднего редуктора.
2) Вывесить задний конец открученного кардана на привязь.
3) Открутить 2 болта на 14 центрального подшипника.
4) Подложить ветошь под низ хвостовика АКПП.
5) Вытащить хвост кардана из хвостовика АКПП.
Разбор крестовины ПОМЕТИТЬ ВЗАИМНОЕ РАСПОЛОЖЕНИЕ УШЕЙ и глубину! штангелем до чашек крестовины (потом НУЖНО заглублять на такое же расстояние):
1) Маленькой болгаркой, в 4 реза, срезаем крестовину.
2) Чашки крестовины в ушах выпрессовываем вовнутрь тисками с головкой на 12.
3) Круглым напильником АККУРАТНО! сточить в отверстиях ушей накернения.
Установка крестовины:
1) Крестовина GMB GUT-24, перед установкой смазать Литолом снаружи, чуть.
2) Следить чтобы НЕ ВЫВАЛИВАЛИСЬ иголки из чашек!
3) Нежно, медленно, запрессовать ТИСКАМИ или прессом (не бить молотком по чашкам!)
4) Промерить глубину запрессовки чашек и сверить со старыми значениями, штатная крестовина больше в высоту! посему GMB GUT-24 углубилась больше на 1мм, НО С ОБЕИХ СТОРОН, обеспечив тем самым правильную свою центровку.
5) После 3-х примерок — допрессовываем и ЗАКЕРНЯЕМ чашки крестовины в 4-х ушах.
Подшипник подвесной — KOYO 6006RKBH закрытый.
Про кардан/крестовины ( ремонт, замена, смазка)
Модераторы: Danich, odyssey, Camel, snow1975
собственно вопрос: кто-нибудь сталкивался?
собственно вопрос: кто-нибудь сталкивался?
Духовное выше материального. Общее выше частного. Справедливость выше закона. Служение выше владения. Власть выше собственности.
вот телефон нашел 89017109491
когда звонил 2года назад, сказали везите крестовину мы отбалансируем.
У тебя если крестовины нормальные надо просто отбалансировать.
Я нашел замену на CR-V в какой-то конфе оказались от ниссана GUN-45, потом случайно купил оказались правда абсолютными аналогами. А так только кардан всборе 800-1000уе.
Духовное выше материального. Общее выше частного. Справедливость выше закона. Служение выше владения. Власть выше собственности.
Духовное выше материального. Общее выше частного. Справедливость выше закона. Служение выше владения. Власть выше собственности.
позвонил, сказали что с машины не снимают, с собой привозить надо, крестовин своих подобрать тоже нет и отбалансировать тоже не смогут, потому как для кардана из 3-х частей как у нас нужна 4-я опора, а у них её нет, а по отдельности части кардана балансировать нельзя.
вот такая контора.
посоветовали вот сюда обратиться eurocardan.ru/
в прайсе 4-х опорного нет, но женщина по телефону неуверенно сказала что это впринципе возможно и цена будет примерно 2300руб, а так же под другой размер крестовин переделывают если родных отдельно не найти и не подобрать(но стоит это дороже чем новый тойотовский заказать) и тоже привозить только снятый.

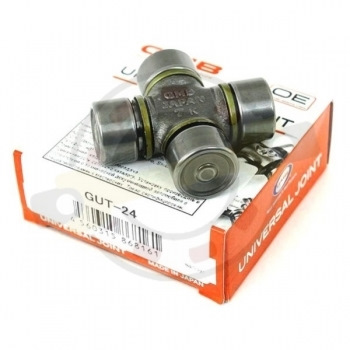

GUT24 GMB Крестовина кардана GUT-24 22×57,3 X-trail T30, Serena GMB
| Бренд | GMB |
| Штрихкод | *000475680676/4, 2000402784261, 2000402979957, 4560315868161, GUT-24, GUT-24000000000 |
Размещённая на сайте информация (описание, технические характеристики а так же фотографии) приведена для ознакомления и не является публичной офертой. Не может служить основанием для предъявления претензий в случае изменения характеристик, комплектности и внешнего вида товара производителем без уведомления.
Почему покупают GUT24 GMB Крестовина кардана GUT-24 22×57,3 X-trail T30, Serena GMB у нас:
«Автолюбитель» — крупнейший автомобильный супермаркет на Юге Кузбасса. Он открыт в 1987 году и с тех пор является центром автомобильной торговли в городе Новокузнецке. Являемся поставщиком товарной марки GMB на территории Новокузнецка, Кемеровской области РФ, у нас несколько складов по наличию и имеем запчасти на редкие автомобили и готовы дать хорошую цену на GMB Крестовина кардана GUT-24 22×57,3 X-trail T30, Serena GUT24 бренда GMB.
На все детали бренда GMB предоставляется гарантия.
Цена на GUT24 GMB Крестовина кардана GUT-24 22×57,3 X-trail T30, Serena:
Получить цену на оригинальную или аналоговую запчасть GMB Крестовина кардана GUT-24 22×57,3 X-trail T30, Serena, и знать лучший срок доставки, которая будет удобна для вас, можно позвонив нашему менеджеру. Наши продавцы-консультанты всегда рады видеть Вас и всегда готовы оказать Вам квалифицированную услугу.
Или отправить VIN-запрос на нашем ресурсе и менеджер вам сам перезвонит.
Как заказать GMB GUT24:
1. Определиться со сроками, выбрать количество и добавить GMB Крестовина кардана GUT-24 22×57,3 X-trail T30, Serena в корзину.
2. Оформить заказ, выбрать тип получения товара и тип оплаты.
