Nissan Serena C26 MR20DD CVT. Изменение максимально возможной скорости работы круиз-контроля. PCMFlash
Приветствую читателей данной статейки!
Эту задачу мне подкинули уже давненько, но всё не доходили руки проверить результат её выполнения на реальном автомобиле. Звёзды сошлись, проверка осуществилась))
Подопытный автомобиль Nissan Serena C26 2.0L MR20DD CVT 2011Y.
Как многие пользователи данного автомобиля знают, максимальная скорость работы штатной системы круиз-контроля ASCD (Cruise-Control) ограничена 110км/ч по спидометру (либо при реальной скорости
Этой максимальной скорости ASCDmax конечно маловато, и многие хотят сдвинуть данный ограничитель вверх, хотя бы потому что по платке вполне законно (на текущий момент) можно разогнаться до 130км/ч.
В двух словах о решении данной задачки:
1. Слил родной софт блока ECM;
2. Нашел/определил/вычислил в софте блока ECM значение ограничителя максимально возможной скорости работы круиз-контроля ASCDmax;
3. Изменил значение выше указанного параметра ASCDmax на 170км/ч;
4. Залил модифицированный софт обратно в блок ECM;
5. Проверил — работает;
6. Profit.

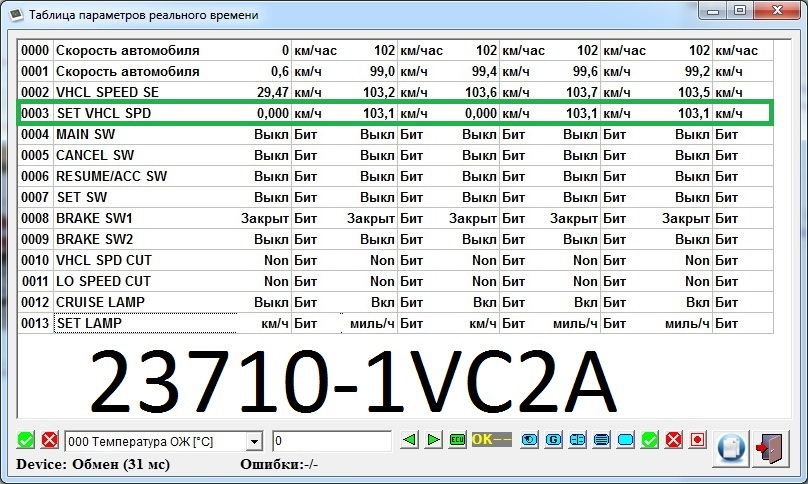

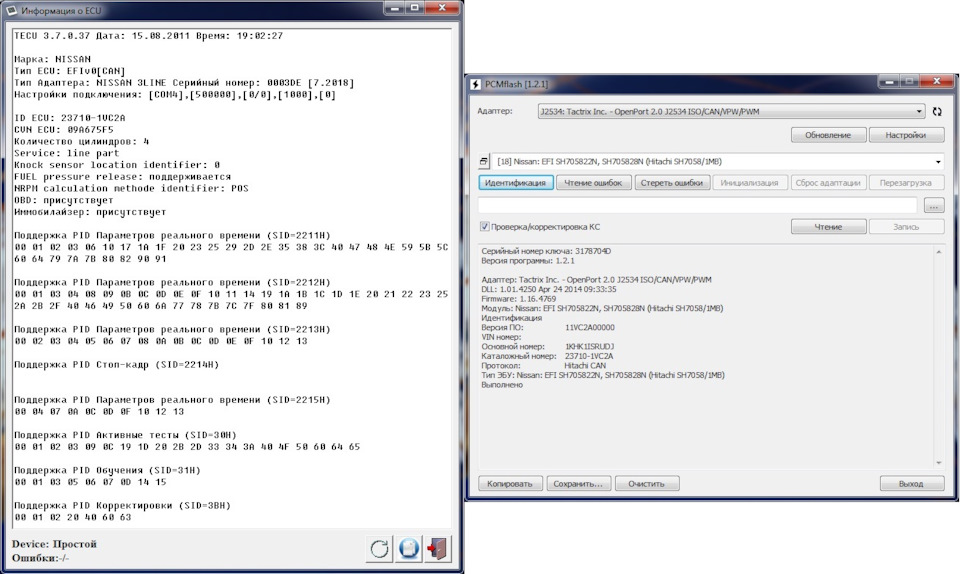

Родной софт данного автомобиля 23710-1VC2A, финальный, обновления для него не обнаружены:
Версия ПО: 11VC2A00000
Основной номер: 1KHK1ISRUDJ
Каталожный номер: 23710-1VC2A

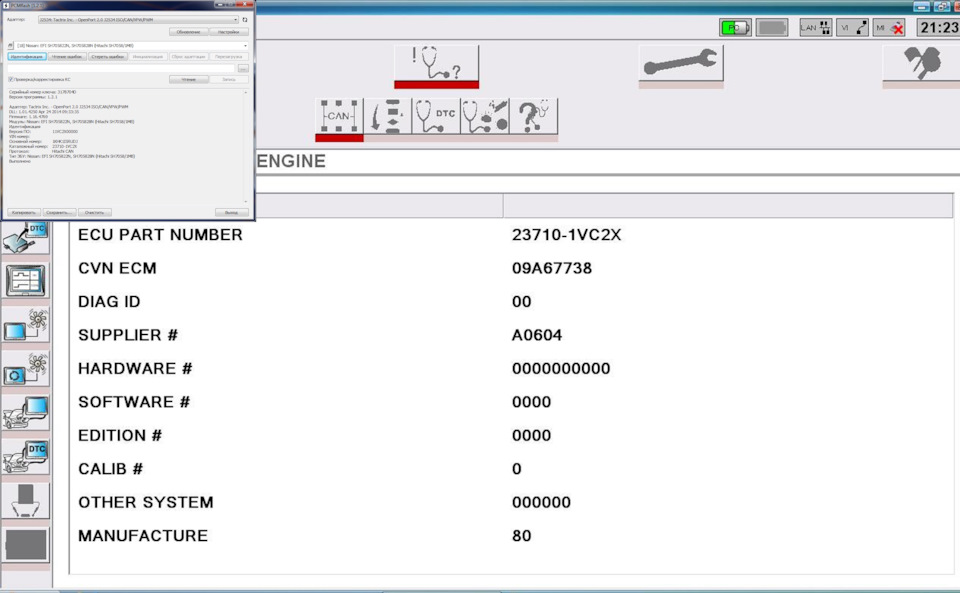

Запилил свой кастомный софт 23710-1VC2X, его иденты:

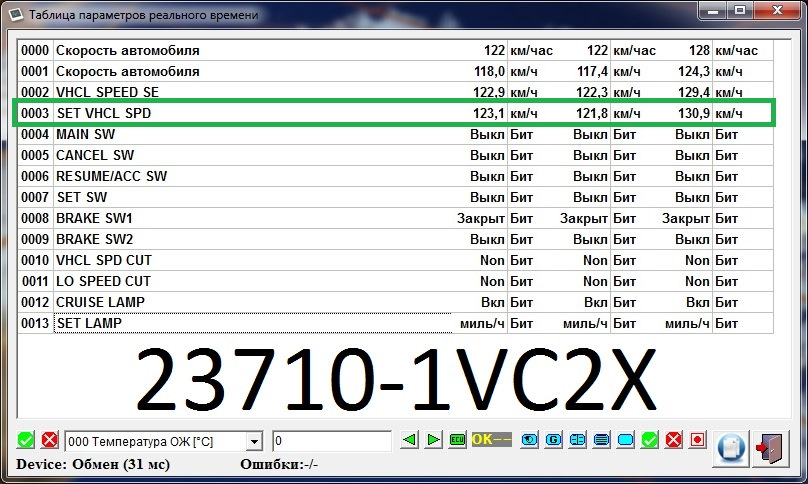

Более 140км/ч не разгонялись — страшно (хоть на круизе, хоть без круиза):

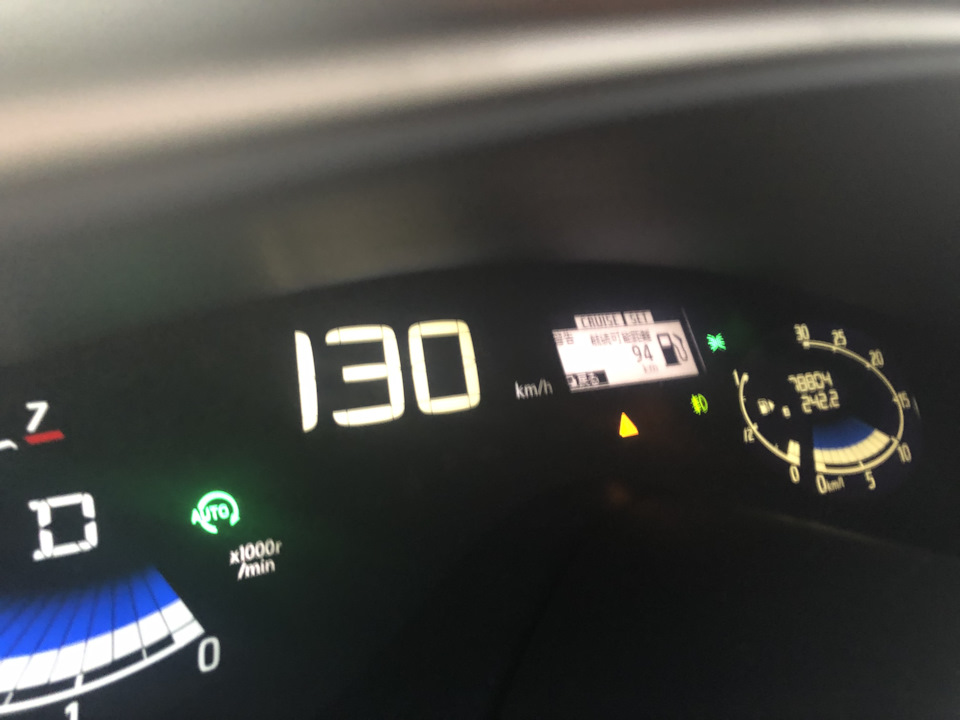

Во время тестовой поездки успел сфотать:
Задача выполнена, круиз-контроль ASCD работает корректно на большей скорости чем это было заложено заводом изготовителем для данного конкретного автомобиля.
С данным ограничителем теперь всё понятно, поэтому более интересных скриншотов не делал, так что просто накидаю идентов разных блоков, пусть будут))
Как работают системы активной безопасности
Перечень систем активной безопасности современного автомобиля включает множество позиций, не ограничиваясь привычными ABS и ESP. Разберемся, как они работают на примере автомобилей Nissan
Начать стоит с системы курсовой устойчивости (или, как ее еще называют, системы динамической стабилизации), которая для автомобилей Nissan входит в перечень стандартного оборудования. На самом деле ESP (Electronic Stability Program) — это целый комплекс, куда входят и модуль антиблокировочной системы тормозов (ABS), и система распределения тормозных усилий (EBD). Внешние параметры, к которым относятся положение автомобиля относительно дороги, степень сцепления колес с дорогой и некоторые действия водителя, отслеживаются датчиками. Датчики фиксируют угол поворота рулевого колеса, давление в системе тормозов, частоту вращения колес, величину продольного и поперечного ускорения, а также угловую скорость автомобиля. Сигналы с датчиков анализируются блоком управления ESP, который перенаправляет информацию подконтрольным системам, в числе которых не только ABS и EBD, но и блоки управления двигателем и коробкой передач. За долю секунды ESP успевает проанализировать соответствие действий водителя реальной ситуации и в случае «дисгармонии» включиться в работу. Система также определяет оптимальный вариант выхода из аварийной ситуации: изменение крутящего момента двигателя, подтормаживание соответствующих колес или комплекс мер, включающий оба варианта.
Например, при прохождении поворота у автомобиля развивается недостаточная поворачиваемость (траектория автомобиля стремится наружу поворота). Для ликвидации подобного эффекта через блок ABS система курсовой устойчивости подтормаживает заднее внутреннее колесо автомобиля. Если же поворачиваемость избыточная и занос может развиться из-за увода автомобиля внутрь поворота, подтормаживается переднее наружное колесо, и траектория автомобиля распрямляется. Одновременно с включением систем ABS и EBD меняется крутящий момент двигателя. Но если работа системы ESP во многом позволяет избежать аварии в тот момент, когда ситуация на дороге близка к критической, то «ниссановская» система интеллектуального полного привода ALL Mode 4×4-i является хорошей «профилактической» мерой. С помощью сигналов с датчиков системы ESP она в конкретный момент времени определяет склонность автомобиля к сносу или заносу и, в зависимости от дорожных условий, моментально перебрасывает необходимый крутящий момент на переднюю или заднюю ось. Причем распределение крутящего момента между передней и задней осями может доходить до 50/50. Еще две системы — Active Trace Control и Active Engine Brake — оказывают владельцам автомобилей Nissan ненавязчивую помощь в управлении. Первая, система активного управления траекторией, позволяет при прохождении автомобилем поворота, путем подтормаживания соответствующих колес, удерживать его на заданной траектории. Вторая, система активного торможения двигателем, при сбросе газа в повороте или торможении на прямом участке подбирает соответствующие передаточные числа вариатора Xtronic, что обеспечивает оптимальное замедление автомобиля без излишней нагрузки на тормозные механизмы.
Так, схематично, работает система активного торможения двигателем
В автомобилях Nissan с вариатором в трансмиссии также может использоваться система ARC (Active Ride Control), гасящая продольные колебания кузова на неровностях дороги. Опция нелишняя, так как при раскачке автомобиля на дорожных волнах значительно снижается эффективность сцепления колес с дорогой. Система распознает особенности дорожного покрытия, при наличии волн регулирует крутящий момент двигателя (для моторов объемом 2 литра) и одновременно подтормаживает соответствующие колеса, устраняя саму вероятность раскачки. По такому же принципу работает и система помощи при старте в гору (Hill Start Assist): на 2–3 секунды блокируются все четыре колеса, удержи от скатывания, а при нажатии на педаль акселератора давление в тормозной системе понижается, не препятствуя дальнейшему движению автомобиля.
Система Active Ride Control гасит продольные колебания кузова автомобиля при движении по неровной дороге
Еще целый ряд систем помощи водителю сегодня входят в список тех опций, которые хотели бы иметь на вооружении многие владельцы автомобилей. И они действительно помогают значительно снизить риск возникновения аварийных ситуаций. Если вернуться к Nissan, то разработчики компании постоянно работают над внедрением новых и усовершенствованием уже применяемых систем активной безопасности и систем помощи водителю. Вот, к примеру, усовершенствованная система мониторинга слепых зон Blind Spot Warning, работающая при скорости движения свыше 32 км/ч. Камера заднего вида отслеживает появление транспортного средства в радиусе трех метров позади вашего автомобиля, и система предупреждает вас об этом включением светового индикатора на передней стойке.
С помощью расположенной сзади камеры система MOD мониторит пространство, предупреждая о появлении транспортных средств в соседних рядах
Не заметили сигнала о наличии другого транспортного средства в «слепой» зоне и решили перестроиться в соседний ряд? Система BSW еще раз предупредит вас об опасности, но на этот раз двукратным звуковым сигналом. Пропускать пешеходов, переходящих проезжую часть по переходу, постепенно становится у российских водителей доброй привычкой. Важно того самого пешехода увидеть, особенно в темное время суток. В этом водителям автомобилей Nissan поможет система распознавания движущихся объектов Moving Object Detection. При обнаружении пешехода в зоне работы системы MOD подается звуковой сигнал, а на экране, расположенном на центральной консоли, высвечивается зона, на которой обнаружен пешеход. С помощью передней камеры осуществляется работа системы Lane Departure Warning, контролирующая движение в рамках занимаемой полосы. Во время движения автомобиля со скоростью свыше 60 км/ч при пересечении линии разметки без включения указателя поворота подается звуковой сигнал и включается индикатор на панели приборов.
Система Lane Departure Warning с помощью камеры контролирует движение в рамках занимаемой полосы
Еще одна опция, используемая в автомобилях Nissan, — это система контроля усталости водителя (Driver Attention Support). В начале движения система анализирует манеру езды водителя и, «заметив» впоследствии изменение в стиле вождения, с помощью аудио- или визуального предупреждения напоминает о необходимости сделать перерыв в нахождении за рулем.
В работе электронной системы стабилизации Nissan задействованы все необходимые компоненты: и Active Ride Control, и Active Engine Brake, и Active Trace Control…
О каждой из этих систем с точки зрения технологий и примененных в них инноваций можно рассказать более подробно, и оно этого стоит. Но вышло так, что затронутая в одном из предыдущих номеров нашего журнала тема о ряде преимуществ, касающихся владения автомобилями Nissan, получила продолжение и в этой, казалось бы, чисто технической истории. «Оценивая стоимость владения новым автомобилем, мы часто «зрим в корень», стараясь тщательно учесть очевидные, на первый взгляд, расходы», — именно так начиналась предыдущая статья, касавшаяся стоимости владения автомобилями Nissan. А на этот раз мы говорили о системах, которые позволят владельцам автомобилей Nissan свести к минимуму или вовсе избежать расходов, связанных с неприятными дорожными ситуациями.
Система Active Trace Control может работать в любой точке поворота, если определит, что автомобиль уходит с оптимальной траектории
Устройство и принцип работы системы отопления, вентиляции и кондиционирования воздуха HVAC
Проблема поддержания комфортной температуры в салоне автомобиля возникла еще на заре автомобильной промышленности. Для того чтобы поддерживать тепло, автомобилисты применяли компактные дровяные и угольные печи, газовые лампы. Для отопления использовались даже выхлопные газы. Но по мере развития технологий стали появляться более удобные и безопасные системы, способные обеспечить комфортный климат во время поездки. Сегодня эту функцию выполняет система вентиляции, отопления и кондиционирования автомобиля – HVAC.
Распределение температуры в салоне
В жаркие дни кузов автомобиля сильно нагревается на солнце. Из-за этого температура воздуха в салоне значительно повышается. Если температура на улице достигает 30 градусов, то внутри автомобиля показатели могут подниматься до 50 градусов. При этом самые нагретые слои воздушных масс оказываются в зоне, расположенной ближе к потолку. Это вызывает усиленное потоотделение, повышение кровяного давления и чрезмерный перегрев зоны головы водителя.
Чтобы создать наиболее благоприятные условия для поездки, необходимо обеспечить обратную схему распределения температур: когда воздух в районе головы немного прохладнее, чем в ногах водителя. Обеспечить такой прогрев поможет система HVAC.
Устройство системы
Модуль HVAC (Heating Ventilation Air-Conditioning) включает в себя сразу три отдельных устройства. Это системы отопления, вентиляции и кондиционирования. Основная функция каждой из них – поддерживать комфортные условия и температуру воздуха в салоне транспортного средства.
Выбор той или иной системы обуславливается климатическими условиями: в холодное время года задействуется система отопления, в жаркие дни в автомобиле включается кондиционер. Для того чтобы воздух внутри оставался свежим, применяется вентиляция.
Система отопления в автомобиле включает в себя:
Потоки нагретого воздуха направляются на лобовое и боковые стекла, а также на лицо и ноги водителя и пассажира, сидящего спереди. В некоторых автомобилях также устанавливаются воздуховоды для задних пассажиров. Дополнительно используются электрические устройства для обогрева заднего и ветрового стекол.
Система вентиляции помогает охлаждать и очищать воздух в автомобиле. При работе вентиляции задействуются основные элементы отопительной системы. Дополнительно применяются фильтры очистки, задерживающие пыль и улавливающие посторонние запахи.
Наконец, система кондиционирования способна охлаждать воздух и уменьшать влажность в салоне машины. Для этих целей используется автомобильный кондиционер.
Система HVAC позволяет не только обеспечить комфортную температуру, но и необходимую видимость, когда стекла автомобиля могут замерзать или запотевать.
Как воздух попадает в салон
Для обогрева, кондиционирования или вентиляции салона используется воздух, поступающий внутрь во время движения автомобиля через предусмотренное для этого входное отверстие. В данной области создается высокое давление, позволяющее воздуху поступать дальше в воздуховод, а затем в отопитель.
Если воздух используется для вентиляции, то его дополнительный нагрев не осуществляется: через дефлекторы на центральной панели он поступает в салон. Воздух, поступающий снаружи, проходит предварительную очистку в салонном фильтре, также устанавливаемом в модуле HVAC.
Устройство и принцип работы автомобильной печки
Отопление салона происходит с помощью жидкости, охлаждающей двигатель. Она забирает тепло у работающего мотора и, проходя через радиатор, переносит его в салон автомобиля.
Конструкция автомобильного отопителя, более известного как «печка», состоит из нескольких основных элементов:
Радиатор отопления находится за приборной панелью. К устройству присоединены две трубки, передающие внутрь охлаждающую жидкость. Ее циркуляцию по системам охлаждения автомобиля и обогрева салона обеспечивает помпа.
Как только мотор нагревается, антифриз забирает исходящее от него тепло. Далее нагретая жидкость попадает в радиатор печки, нагревая его как батарею. Одновременно с этим вентилятор отопителя прогоняет холодный воздух. В системе вновь происходит теплообмен: нагретый воздух проходит дальше в салон, а более холодные массы охлаждают радиатор и антифриз. Далее охлаждающая жидкость снова поступает к двигателю, и цикл повторяется заново.
В салоне водитель регулирует направление нагретых потоков с помощью переключения заслонок. Тепло может быть направлено на лицо или ноги автомобилиста, а также на лобовое стекло машины.
Если включить печку при непрогретом двигателе, это приведет к дополнительному охлаждению системы. Также увеличится влажность воздуха в салоне, стекла начнут запотевать. Поэтому отопитель важно включать только после того, как охлаждающая жидкость нагреется минимум до 50 градусов.
Рециркуляция воздуха
Воздушная система автомобиля может забирать воздух не только с улицы, но и из салона автомобиля. Далее воздушные массы охлаждаются с помощью климатической установки и вновь подаются в салон через воздуховоды. Данный процесс называется рециркуляцией воздуха.
Активировать рециркуляцию можно с помощью кнопки или переключателя, находящегося на приборной панели автомобиля.
Режим рециркуляции позволяет быстрее понизить температуру в салоне, чем при заборе воздуха с улицы. Салонный воздух неоднократно проходит через охлаждающую установку, с каждым разом охлаждаясь все больше и больше. По такому же принципу может происходить и прогрев автомобиля.
Рециркуляция особенно важна для людей, чувствительных к дорожной пыли, цветочной пыльце и другим аллергенам, поступающим в салон извне. Также отключение подачи воздуха с улицы может стать необходимым, если впереди вас едет старый грузовик или другой автомобиль, от которого исходит неприятный запах.
Однако важно учесть, что рециркуляция полностью исключает воздухообмен с окружающей средой. Это значит, что водителю и пассажирам придется дышать ограниченным количеством воздуха. Поэтому не рекомендуется использовать данный режим длительное время. Специалисты советуют ограничиться 15-минутным интервалом. После этого необходимо подключить подачу воздуха извне, либо открыть окна в автомобиле.
Как происходит управление климатом
Управлять нагревом или охлаждением воздуха в салоне автомобиля водитель может с помощью ручной установки режимов, подключения кондиционера. В более современных транспортных средствах заданную температуру внутри машины поддерживает система климат-контроля. Устройство объединяет кондиционер, блоки отопителя и систему подачи нагретого или охлажденного воздуха. Управление климат-контролем осуществляется с помощью датчиков, установленных в салоне и на отдельных элементах системы.
Например, простейшая климатическая установка комплектуется минимальным набором датчиков, в число которых входят:
Система отопления, вентиляции и кондиционирования является одним из важных элементов, обеспечивающих комфорт водителя в любое время года. В наиболее бюджетных транспортных средствах блок HVAC представлен только системой отопления и вентиляции воздуха. В большинстве автомобилей к их числу добавляется кондиционер. Наконец, современные модели комплектуются системой климат-контроля, который позволяет автоматически регулировать температуру внутри салона.
Правильно пользуемся современными климат-системами
Хорошо настроенная климатическая система ― инженерный шедевр. Учитываются даже такие нюансы, как используемая в то или иное время года одежда.
Правильный микроклимат в салоне автомобиля ― это не только вопрос комфорта. Если температура в кокпите повышается с 25 С° до 35, время реакции водителя увеличивается примерно на 20%. Например, фирма SEAT считает, что «перегретый» водитель опасен в той же степени, что и пьяный с содержанием алкоголя в крови 0,5 промилле. Кроме того, климатические системы помогают держать чистыми окна. Всё это вопрос не только уюта, но и безопасности.
Парадокс заключается в том, что мощности отопителей и кондиционеров достигают 8–10 кВт, тогда как для поддержания комфортной температуры человеческого тела необходимо в 50–100 раз меньше. Дело в том, что основную энергию приходится тратить на нагрев или охлаждение самого автомобиля, в частности элементов интерьера. Около трети поверхности тела пассажира соприкасается с сиденьем ― именно поэтому подогрев или вентиляция (охлаждение) сидений при малых затратах энергии дают большой эффект. Но климатическая система в любом случае должна подавать в салон не менее пяти-десяти кубометров воздуха в минуту, в зависимости от размера машины.
Считается, что в салоне наиболее комфортна температура от 18 до 22 С°. Это среднее значение, потому что ближе к полу должно быть на пять-восемь градусов теплее, чем в области головы. Такова физиология. Не зря бабушка надевала вам в детстве тёплые носки: греть надо прежде всего ноги. А охлаждать летом эффективнее всего грудь, спину и руки. Поэтому при отоплении основной поток горячего воздуха должен быть направлен вниз, а холодный напор летом ― в центральные дефлекторы. Кстати, с их помощью наиболее эффективно остывает и задняя часть салона.
Цифры, задаваемые вами на автоматическом климат-контроле, ― всего лишь некий условный индекс уюта, а не точная температура в градусах Цельсия. В разных частях света у людей свои привычки и представления о комфорте, и автопроизводители это учитывают. Одна и та же фактическая температура в салоне может соответствовать 20–22 «градусам», выставленным на пульте европейского автомобиля и 22–24 «градусам» ― в машине азиатского бренда. Поэтому пересев из Фольксвагена в Nissan, не удивляйтесь, что будете замерзать при привычной цифре «22» на дисплее.
Ручное управление направлением обдува ― тоже в некотором роде иллюзия. Даже если речь идёт об автомобиле с прямым механическим управлением «печкой», например, перевод рукоятки в положение «в ноги» означает лишь то, что вниз пойдёт основной поток. Десять-двадцать процентов воздуха всё равно будет подаваться на лобовое и боковые стёкла, чтобы они не запотевали, а разница температур между верхними и нижними слоями не стала дискомфортной. Сейчас почти все «печки» и «кондеи» достаточно мощны, а разница между плохими и хорошими системами заключена именно в нюансах подобных тонких настроек.
Раздельный климат-контроль ― безусловный плюс. Однако под одним и тем же названием скрываются системы разной степени совершенства. В бюджетных машинах можно индивидуально менять лишь температуру. Водитель, которому нужно разморозить боковые стёкла, неизбежно заберёт тепло от ног пассажиров. Продвинутые системы позволяют позонно управлять также направлением и интенсивностью обдува. И даже тонко настраивать разницу температур по слоям.
«Лицо» климат-контроля ― его пульт управления. Мы считаем, что он должен быть организован логично и рассчитан на руки в перчатках. Хорошо, когда даже в автоматическом режиме на дисплее показывается, куда и как дует климатическая система, а не просто горит Auto ― это спасает от лишних манипуляций. Для России особенно важно, чтобы легко было на ощупь включить рециркуляцию воздуха ― вероятность «упереться» на шоссе в дымящий КамАЗ или карбюраторный пазик, не имея возможности обогнать их на протяжении нескольких километров, очень велика. Спасение от сажи и вони в салоне ― только в закрытии заслонки рециркуляции.
Даже простейшие автоматические системы имеют датчик солнечной радиации, потому что когда солнечный свет попадает на кожу, наше восприятие температуры меняется. В более дорогих автомобилях таких датчиков может быть несколько. А ещё инфракрасные сенсоры запотевания стёкол (лобового и передних боковых), качества воздуха, содержания углекислого газа в салоне, информация от навигационной системы, например, о тоннелях… Продвинутые системы оценивают температуру в разных местах внутри блока HVAC. В общем, температура в салоне на самом деле постоянно меняется ― но если климат-контроль настроен классно, мы этого не замечаем.
В большинстве автомобилей климат-контроли работают адекватнее, чем среднестатистический водитель, управляющий микроклиматом вручную. Я регулярно езжу в такси, и, по моим наблюдениям, лишь единицы шофёров понимают, что и как нужно делать. Самые распространённые ошибки ― подача горячего воздуха не в ноги, а вверх и полное отключение вентилятора. Недостаток воздухообмена и неправильное распределение температуры в салоне ― прямой путь к утомлению и той самой потере адекватного времени реакции. Смысла в выключении вентилятора ― ноль: климатическая система фактически перестаёт функционировать вовсе.
Поэтому самый важный совет: не мешай машине работать! Выставить комфортный индекс температуры, нажать кнопку Auto и ничего не трогать. Но сначала надо позволить автоматике работать максимально эффективно ― открыть все дефлекторы, не заслонять датчики и не открывать окна и люк. Правда, если нежарко и нет опасности запотевания стёкол, можно вручную отключить кондиционер. Многие современные компрессоры регулируются по производительности плавно и не увеличивают расход топлива так драматически, как было лет 20 назад. Однако физику не обманешь: несколько процентов роста расхода всё равно «кондей» даёт.
Современные блоки HVAC (Heating, Ventilation, Air conditioning) ― то есть собственно «комбайны», готовящие и поставляющие воздух в салон, ― рассчитаны на постоянное использование кондиционера. Понятие «кран печки» фактически ушло в прошлое ― на большинстве машин охлаждающая жидкость циркулирует в радиаторе отопителя и зимой, и летом. Порой отопитель последовательно «врезан» в малый круг системы охлаждения, через него проходит вся жидкость, и на морозе «печка» начинает греть раньше и сильнее. Так сделано даже на вазовских машинах. Но летом раскалённый радиатор, пусть и перекрытый заслонками, тоже частично подогревает забортный воздух ― и рука тянется к кнопке A/C.
Вообще, отапливать автомобиль проще не становится. Чем эффективнее и экологичнее оказываются современные двигатели, тем меньше тепла они отдают. Чтобы скорее протопить салон, приходится идти на хитрости ― играть опережением зажигания, использовать частичную рециркуляцию воздуха и более дорогие паяные радиаторы. Эффективны электрические догреватели, некогда применявшиеся только с холодными дизелями, а сейчас необходимые и для экономичных малообъёмных турбомоторов.
Это вовсе не спиральные ТЭНы, как у бабушки на даче, а так называемые PTC-резисторы, где PTC переводится с английского как «позитивный температурный коэффициент». Нагревательный элемент изготавливается из легированной поликристаллической керамики на основе титаната бария, а смысл в том, что его производительность сама меняется в зависимости от температуры. Работают они при температуре около 270 С°, а КПД может превышать 90%! Обычно в легковушках применяются PTC-догреватели мощностью около одного-полутора киловатт.
Чисто конструктивно блоки HVAC почти не меняются, но совершенствуются в мелочах. Например, работают всё тише и эффективнее ― благодаря бесщёточным электродвигателям вентилятора, установленным на мягких опорах, а также специальному покрытию дефлекторов. Системы старт-стоп вынуждают применять испарители кондиционера с термоаккумуляторами ― запаянными трубками с жидкостью, встроенными в соты: чтобы прохлада была доступна и какое-то время после выключения двигателя. Всё чаще используются дефлекторы, в которых можно менять не только направление и интенсивность потока, но и его «фокусировку».
Новые подходы появляются разве что в связи с распространением электромобилей. Здесь от климатики требуется экономичность. Пяти минут работы шестикиловаттного отопителя автомобиля Tesla Model S достаточно, чтобы «украсть» примерно три километра запаса хода. Вместо традиционных систем есть смысл использовать «тепловые насосы», то есть «кондиционер наоборот».
Экономить начинают даже в мелочах: автоматика активнее использует режим рециркуляции, чтобы не тратить энергию на приведение «в должный вид» воздуха с улицы. Есть системы, отключающие воздухообмен в тех или иных зонах кузова, если там никто не сидит. В целом ― хорошо, когда важные системы автоматизируются и забирают у водителя часть рутины. Проблема только в том, что полностью адекватные климатические установки встречаются разве что в премиальных сегментах. И дело не только в числе датчиков или мощности РТС-догревателя ― но и в настройках, и в опыте автопроизводителя. Поэтому нажимая кнопку Auto, не теряем бдительности.
Nissan Serena C26 MR20DD CVT. Изменение максимально возможной скорости работы круиз-контроля. PCMFlash
Приветствую читателей данной статейки!
Эту задачу мне подкинули уже давненько, но всё не доходили руки проверить результат её выполнения на реальном автомобиле. Звёзды сошлись, проверка осуществилась))
Подопытный автомобиль Nissan Serena C26 2.0L MR20DD CVT 2011Y.
Как многие пользователи данного автомобиля знают, максимальная скорость работы штатной системы круиз-контроля ASCD (Cruise-Control) ограничена 110км/ч по спидометру (либо при реальной скорости
Этой максимальной скорости ASCDmax конечно маловато, и многие хотят сдвинуть данный ограничитель вверх, хотя бы потому что по платке вполне законно (на текущий момент) можно разогнаться до 130км/ч.
В двух словах о решении данной задачки:
1. Слил родной софт блока ECM;
2. Нашел/определил/вычислил в софте блока ECM значение ограничителя максимально возможной скорости работы круиз-контроля ASCDmax;
3. Изменил значение выше указанного параметра ASCDmax на 170км/ч;
4. Залил модифицированный софт обратно в блок ECM;
5. Проверил — работает;
6. Profit.
Родной софт данного автомобиля 23710-1VC2A, финальный, обновления для него не обнаружены:
Версия ПО: 11VC2A00000
Основной номер: 1KHK1ISRUDJ
Каталожный номер: 23710-1VC2A
Запилил свой кастомный софт 23710-1VC2X, его иденты:
Более 140км/ч не разгонялись — страшно (хоть на круизе, хоть без круиза):
Во время тестовой поездки успел сфотать:
Задача выполнена, круиз-контроль ASCD работает корректно на большей скорости чем это было заложено заводом изготовителем для данного конкретного автомобиля.
С данным ограничителем теперь всё понятно, поэтому более интересных скриншотов не делал, так что просто накидаю идентов разных блоков, пусть будут))
P0746 — ошибка Ниссан (Nissan) — Мурано, X-trail, Теана и т д. Причины и решения.
Ошибка по вариатору P0746 (Р0746) Дисфункция соленоида контура А — самая распространенная ошибка Ниссан (Nissan) — Теана, Murano, X-trail, Qashqai. А так же на Mitsubishi Outlander и ASX.
Встречается чаще всего на вариаторах моделей Jatco JF010e и Jatco JF011e. Так же в последнее время всё больше таких случаев на более современных авиаторов JF016e и JF017e.
_______________________________________________________
Jatco JF010e — это Nissan Murano (3,5) и Nissan Teana (3,5)
Jatco JF011e — это намного больший список автомобилей:
— Nissan Teana (2,5)
— Nissan X-trail 2.0, 2, 5 (в кузове 31)
— Nissan Quashqai 2.0
— Nissan Juke (только 4WD)
— Mitsubishi Outlander 2.0 и 2.4
— Mitsubishi ASX
— Renault Koleos
— Peugeot 4007
— и т д.
________________________________________________________
Причина появления ошибки P0746
Вариатор так устроен, что в нём естественным(!) образом появляется много стружки (которая, по идее, должна остаться на магнитах, находящихся в поддоне вариатора. Если в вариаторе очень много стружки и масло в вариаторе меняли давно, то со временем вместе с маслом эта стружка попадает в гидроблок вариатора. Гидроблок (иногда его ещё называют «мозги вариатора») представляет собой плиту из аллюминия, внутри которой просверлены каналы. Внутри установлены специальные плунжера. Вот фото гидроблока:
Управление данными клапанами гидроблока осуществляет ЭБУ. На фото вы видите, что исполнительные механизмы (их ещё называют «соленоидами»), установлены на самом гидроблоке. В дополнение там присутствуют и 2 датчика давления.
Что происходит дальше. Стружка (вместе с маслом для вариатора) попадает внутрь самого гидроблока между различных трущихся поверхностей (в том числе между телом гидроблока и соленоидами). И эта стружка начинает работать как «абразивная смесь». То есть, она как «наждачкой» стирает корпус самого гидроблока. После этого масло начинает «травить» в зазоры, между плитой гидроблока и плунжерами:
Спустя какое-то время датчики давления (стоящие на гидроблоке) фиксируют сам факт снижение давления в вариаторе. И электронный блок управления (ЭБУ) даёт команду соленоидам «увеличить давление», чтобы компенсировать это самоё падение. Соленоиды увеличивают давление, но его все равно не хватает. ЭБУ еще раз даёт команду соленоиду дать ещё больше давления, тот снова увеличивает. И это происходит много раз до тех пор, пока соленоид не остается всегда открытым. Почему? Потому что давления не может быть достаточно, ведь «масло шпарит через все доступные каналы». Таким образом ЭБУ понимает, что во всем виноват соленоид контура А. После чего и выдаёт ошибку — P0746 (Дисфункция соленоида контура А).
К слову, мануал Ниссана при данной ошибке P0746 рекомендует вообще замену трансмисси в сборе ))) Вот, чтобы не быть голословным, специально сделали прин-скрин:
Варианты решения ошибки P0746:
Самые распространенные пути и варианты решения (который делают большинство людей), это:
— замена масла в вариаторе
— замена поврежденного соленоида
К сожалению, многолетний опыт ремонта вариаторов показывает, что это или бесполезно или (в лучшем случае) хватает на очень короткое время (на месяц-два). Не тратьте время и деньги. Единственный грамотный и правильный вариант решения — ремонт вариатора (в том числе и ремонт поврежденного гидроблока). На начальной стадии проблемы ремонт будет всегда дешевле, чем ездить «до последнего» (пока вариатор не встанет).
P.S. Код Р0868 и Р0746 часто идут вместе, но первичным чаще всего (хотя и не всегда) является именно Р0868. Сам код Р0868 — «Sec Pressure Down» (дословный перевод — «низкое давление масла во вторичном контуре вариатора»). Причина в подавляющем большинстве случаев — поврежденный редукционный клапан масленого насоса вариатора. При больших пробегах клапан начинает «заедать» в открытом положении и давление начинает стравливается через этот клапан. После этого конус (шкив) не может «зажать» ремень. Ремень начинает «проскальзывать» и появляется стружка. После этого и появляется ошибка Р0746.
P.S. Редукционный клапан масляного насоса вариатора есть смысл менять не на простой, а на усиленный (модернизированный). Их производят несколько компаний. Какой применить в вашем конкретном случае — надо смотреть по форме выработки на вашем насосе. Если у вас вариатор Jatco JF010e, то у нас есть отдельная статья по замене данного редукционного клапана, вот — Замена клапана масляного насоса в CVT JF010e (RE0F09A/B) на Nissan Murano и Teana.
Если у вас вариатор модели JF011e (он же RE0F10A, F1CJA, W1CJA) то насос в этом вариаторе отличается, но проблема точно такая же и клапан так же меняется на усиленный (модернизированный). Вот ниже фото данного клапана в вариаторе JF011e:
P.S.2. Есть вопросы и/или возражения? Приглашаем для дискуссии в комментариях (ниже).
У вас какие-либо проблемы с вашим вариатором? Тогда лучше сразу звоните и приезжайте на диагностику (мы в Москве и Санкт-Петербурге). Помогаем регионам, звоните!
Наш телефон в Москве — 8 (499) 110 12 41
Наш телефон в Санкт-Петербурге — 8 (812) 334 18 49
Наш телефон (бесплатный) для регионов 8-800-555-78-41
С уважением ко всем присутствующим,
