Ipad mini в машину вместо магнитолы
Итак, продолжим. iPad mini вместо головного устройства
Давненько тут не был, много сделано, начнем по порядку=)

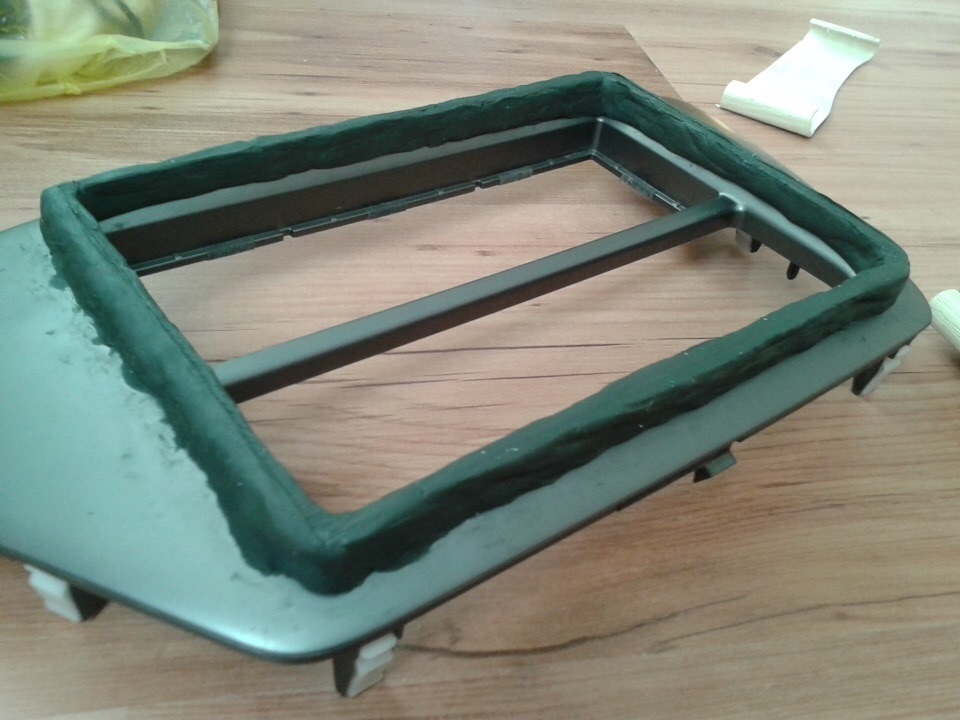

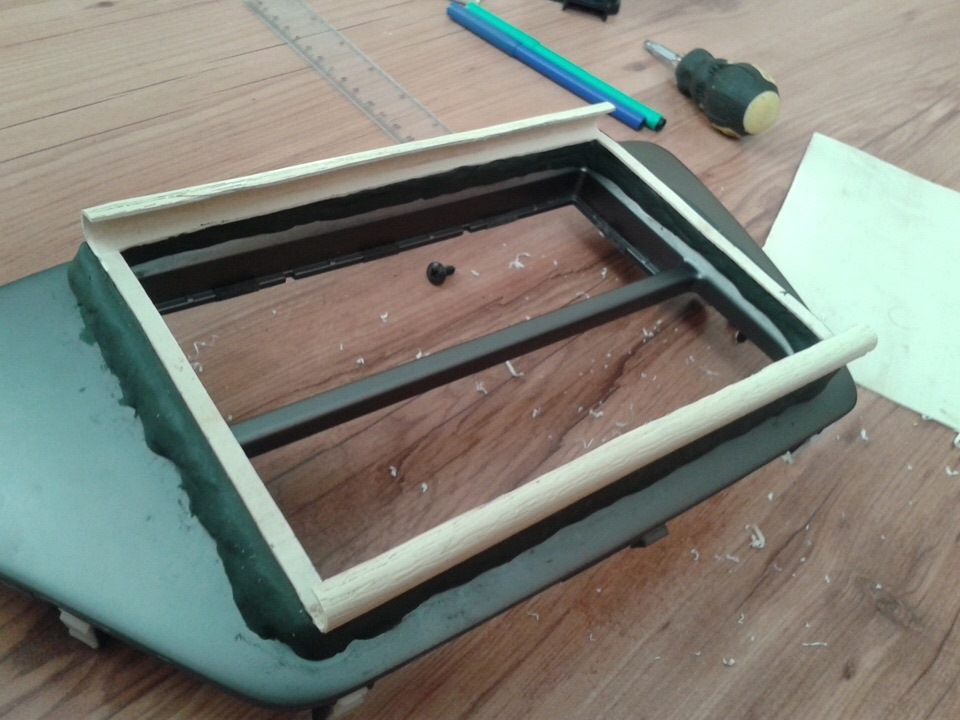

Для начала нам потребуется, собственно, сам iPad mini, панелька оригинал от фокуса неважно какая, эпоксидная смола и стекловолокно, чтобы сделать форму для самого айпада, очень много расписывать не буду, итак все понятно, изначально хотел взять скорлупу от родного чехла, но она, зараза, ничем не хочет клеиться к рамке, не знаю что там за материал, но очень вредный

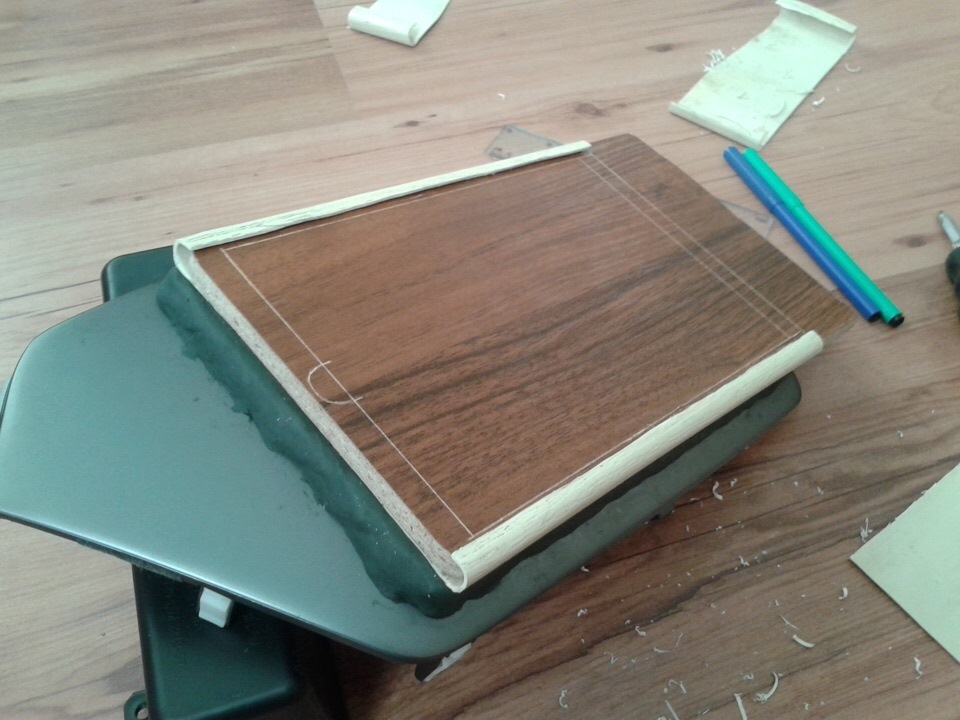

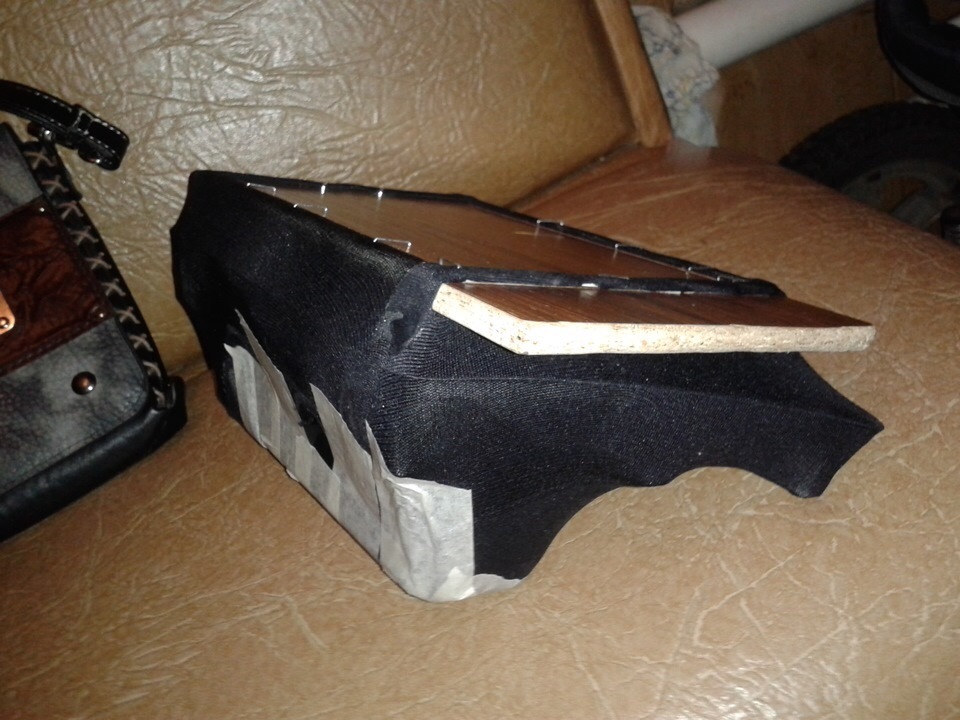

после того, как рамка высохла окончательно ее нужно приделать к рамке, рамку аккуратно пилим болгаркой и напильником, работа ювелирная, остаются считанные миллиметры. Потом при помощи шпатлевки со стеклом начинаем сращивать и, по мере высыхания, приводить в божеский вид, сразу делаем дырку под провод, который будет идти от магнитолы к планшету

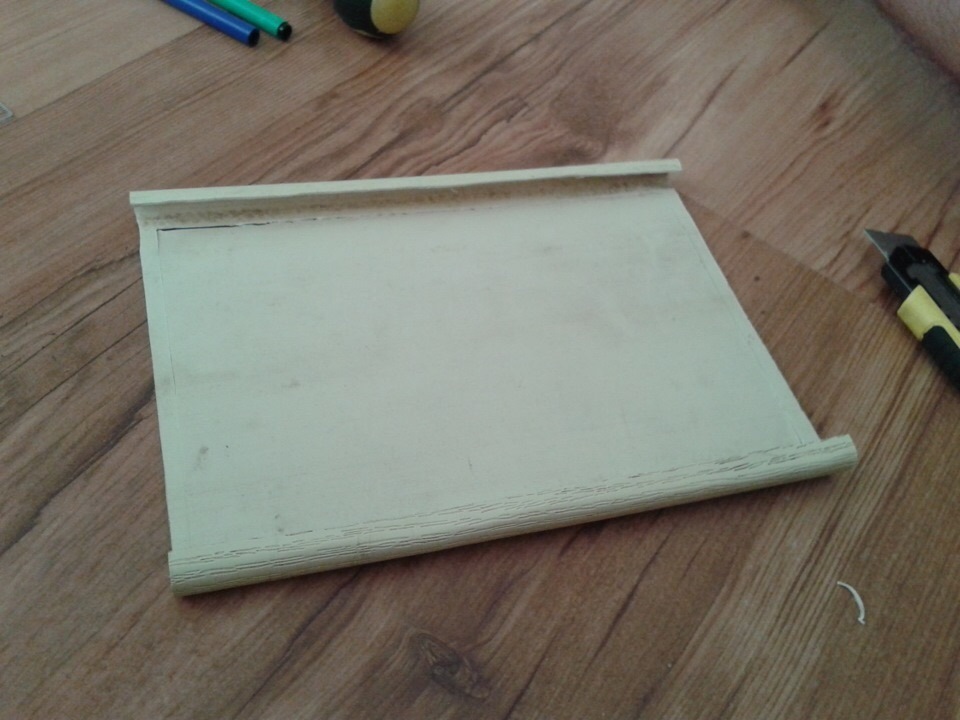

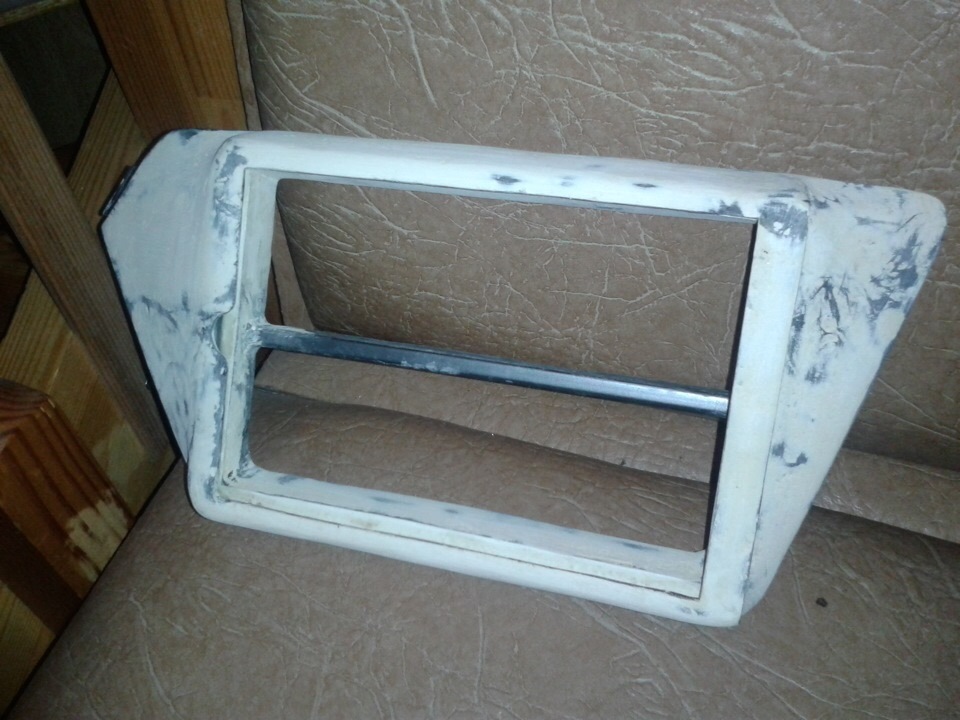

рамка практически готова, все подходит, теперь нужно придать ей товарный вид, благо на это давно освоили технологию аквапечати, решил делать близкое к заводскому дереву но на порядок темнее, также сразу были отделаны все остальные детали салона для того чтоб потом можно было вернуть первозданный вид, делалось все в тазике так как детали небольшие=)
в итоге первой была готова рамка под родную овальную магнитолу, сразу одел на место
позже, уже дома примерил сам айпад в его новое законное место
конечно не терпится все собрать, но всему свое время, для начала нужно все подключить, проверить и только потом финишная прямая
в качестве головы имеем вот такую штуковину
переходник под антенну и адаптер чтоб подружить проводку машины с магнитолой были приобретены заранее
привел в порядок все провода в панели, был небольшой бардак после установки аккустики с кроссоверами, которые спрятаны за панелью, теперь все пропаял, проблем не будет

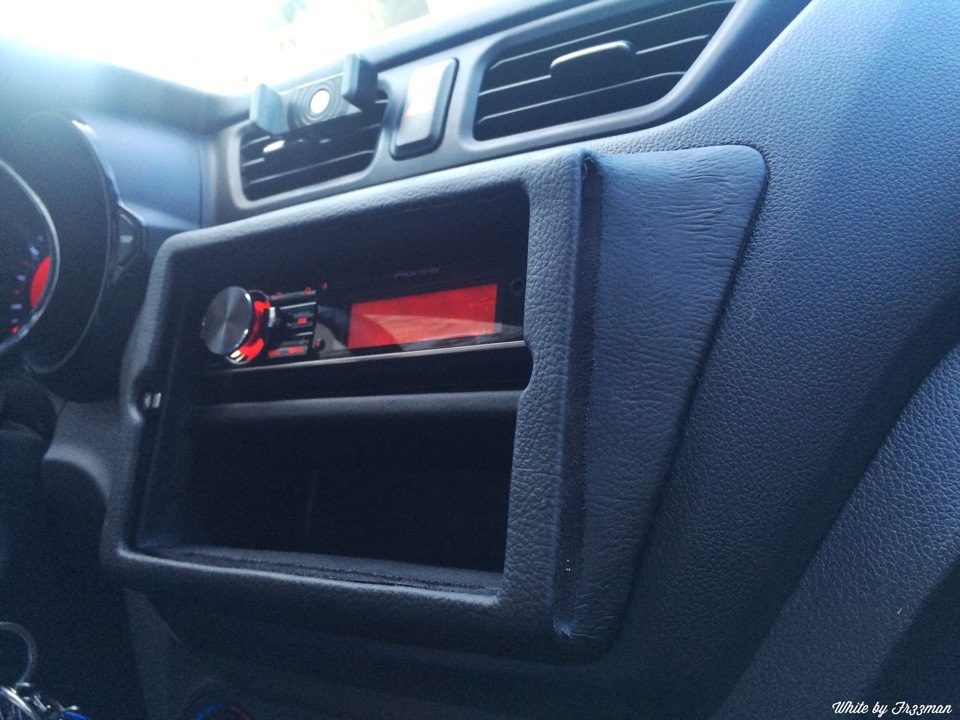

сейчас гоняю вот в таком виде, проверить чтоб все работало как надо, подсветка на магнитоле меняется на какую угодно, в глаза бросаться ничего не будет=)
Сейчас в процессе переделка родного джойстика под новую соньку, в дальнейшем панелька от магнитолы переедет вниз, где раньше был открывающийся ящичек — приходится жертвовать, звук очень радует после родной головы, ну а функционал айпада соединенного с музыкой в машине выше всех похвал, интересно сделана программа SONY APP REMOTE настройки прямо на экране планшета
iPad вместо 2DIN магнитолы

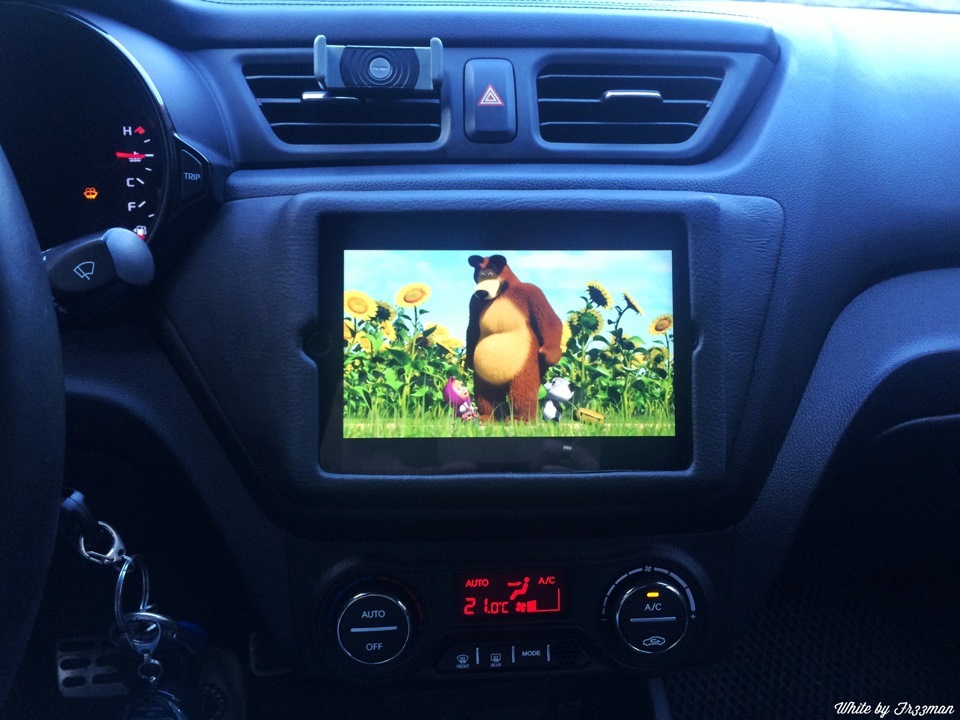

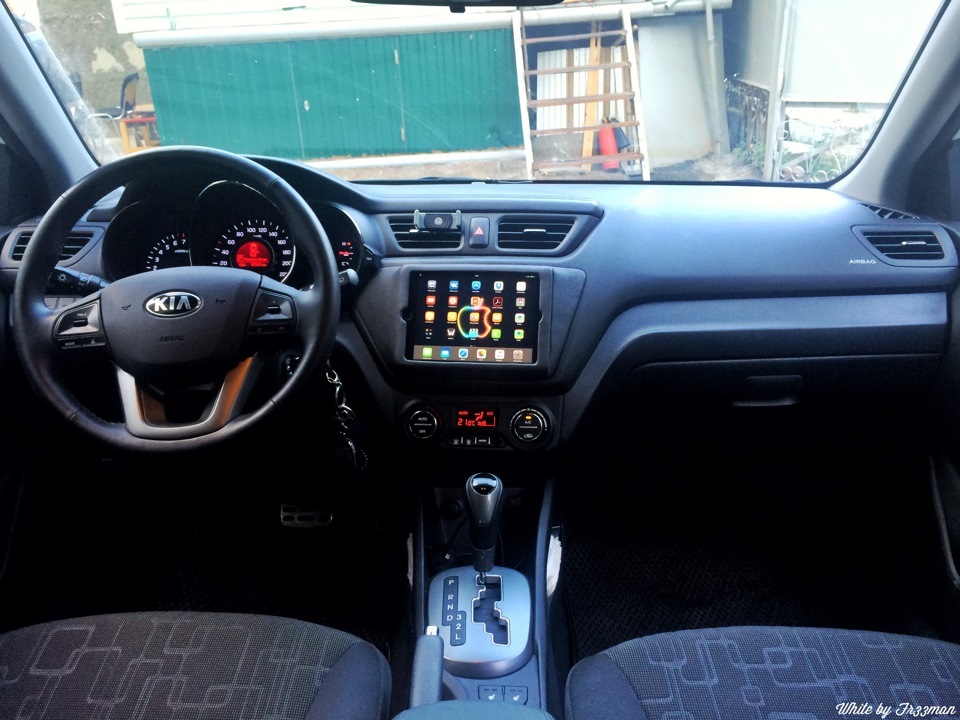

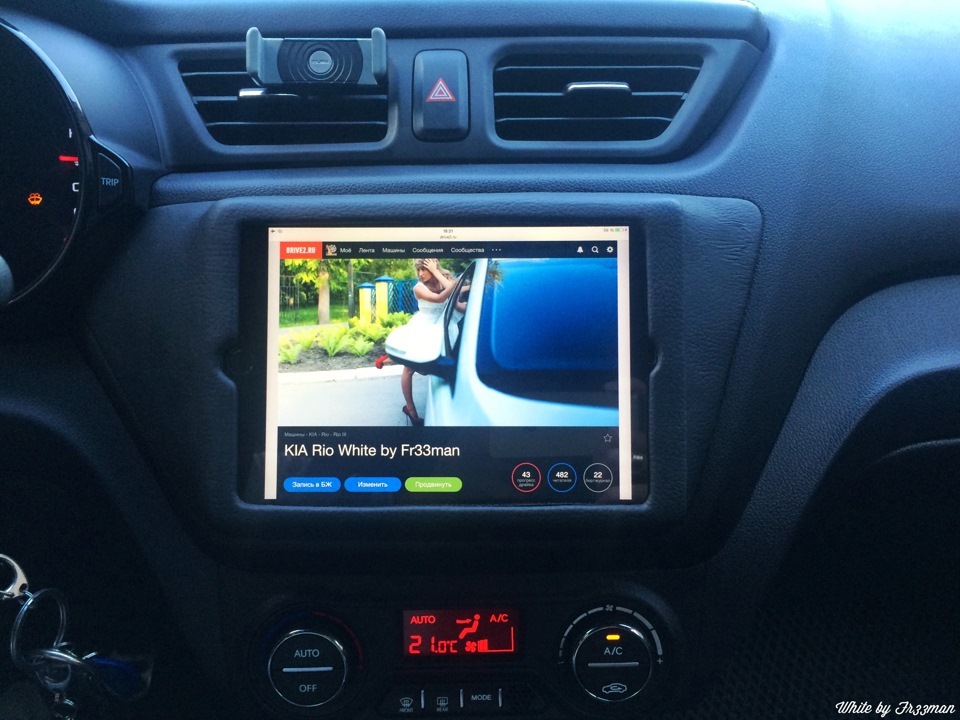

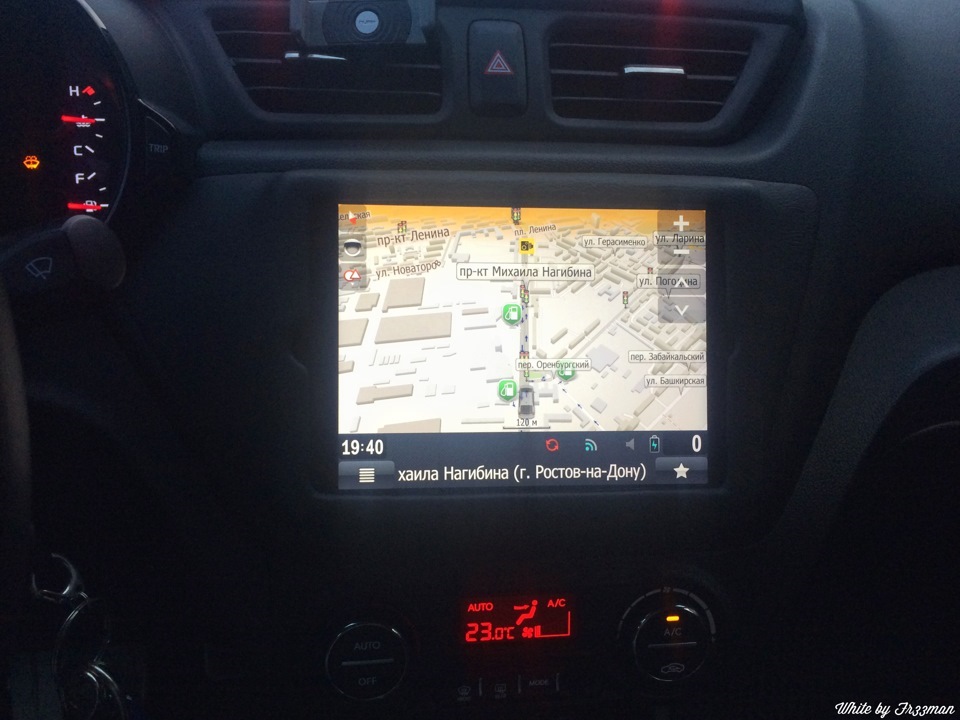

Всем привет) Наконец то я забрал готовую рамку для iPad в свой Рио, вернее почти готовую, так как есть еще пару идей…
Как, из чего и какими трудами она изготавливалась, описывать не буду, это все сделает автор данного произведения Витя KALIGULA в своем блоге, за что ему огромнейшее спасибо!) Несколько фото процесса изготовления:
Итак, что мне понадобилось, чтобы вся эта система работала:
1. Магнитола Pioneer DEH-80PRS (14990 руб.) — Основа всего, именно магнитола отвечает за звук и за управление iPad, работу кнопок на руле и остального, практически топовая процессорная магнитола от Pioneer, для дальнейшего построения поканалки, взял именно ее даже не столько сколько из за процессора, сколько из за наличия сзади 2х портов USB и 2х тюльпанов на AUX + Bluetooth + идеальная работа с устройствами Apple, можно опять же купить что нибудь по проще, но связка таких разъемов на выходе есть только в ней. Знаю люди подключали iPad минуя магнитолу, используя AirPort напрямую к колонкам, но тогда я не представляю как связать между собой кнопки на руле с iPad-ом, что не очень удобно…

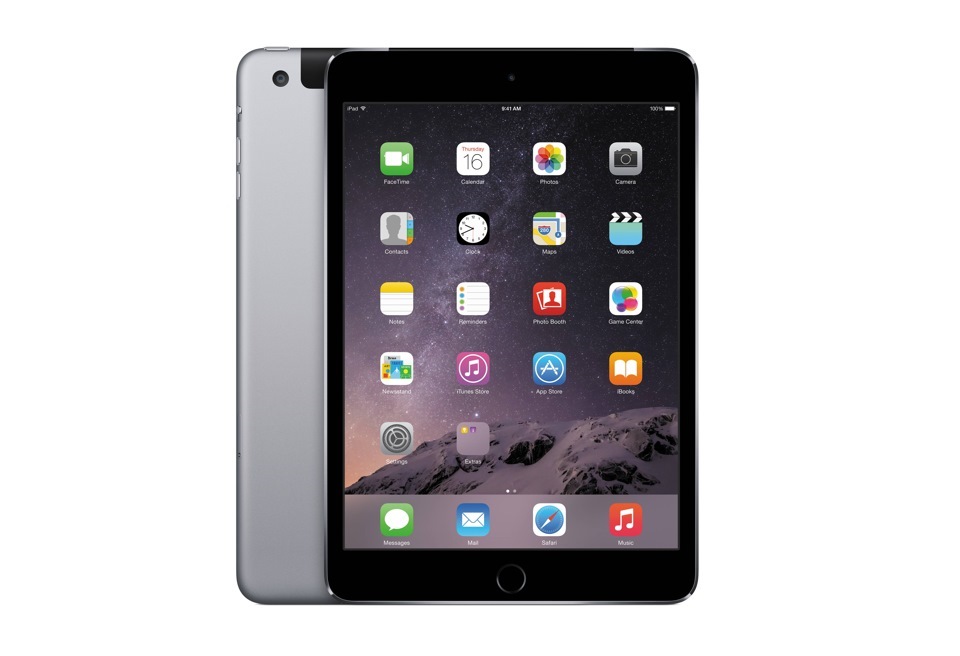

2. iPad Mini 3 128Gb Wi-Fi + Cellular (35990 руб.) — собственно виновник всех переделок, можно использовать любой миник любого поколения с любым объемом памяти, но так как я не люблю компромиссы, взял по максимуму. Имейте ввиду, что для корректной работы GPS Навигации, нужен миник ОБЯЗАТЕЛЬНО с 3G модулем, т.к. GPS стоит только в нем (мой предыдущий iPad Mini 2 Wi-Fi only отправился жене именно по этому 😉

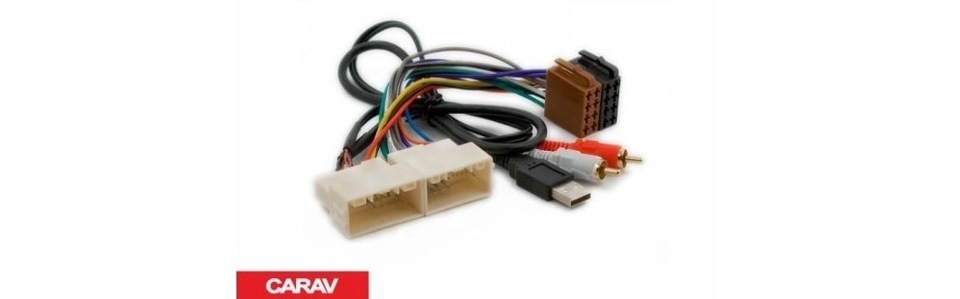

3. ISO Переходник Carav 12-039 (450 руб.) — Обычный переходник Rio/Solaris для магнитолы, ДОПОЛНЕННЫЙ связкой USB+AUX, для работоспособности нижних портов в машине, чтобы не остаться без музыки если забыл/не взял с собой iPad

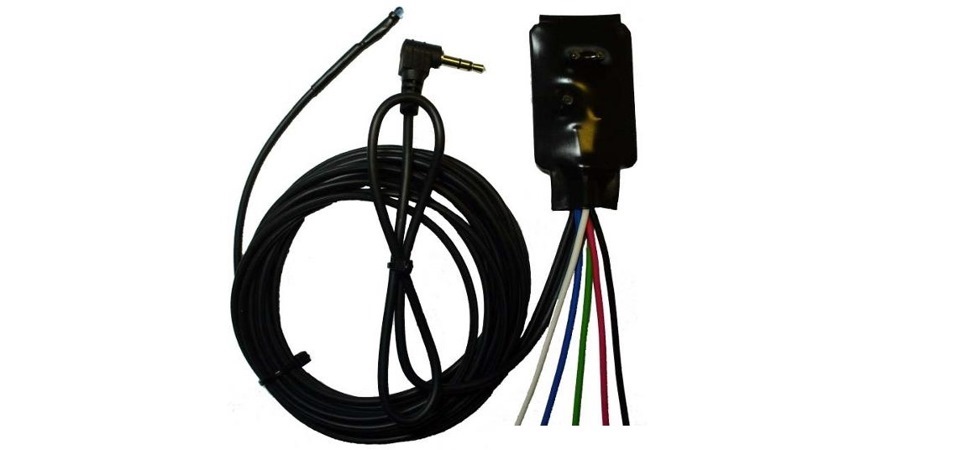

4. Универсальный обучаемый интерфейс Zexma MFD207UN-DIP (2500 руб.) — незаменимое средство дружбы резистивных кнопок на руле практически с любой магнитолой, т.к. звук и треки переключаются с магнитолы, подключаем согласно простой инструкции и радуемся =)

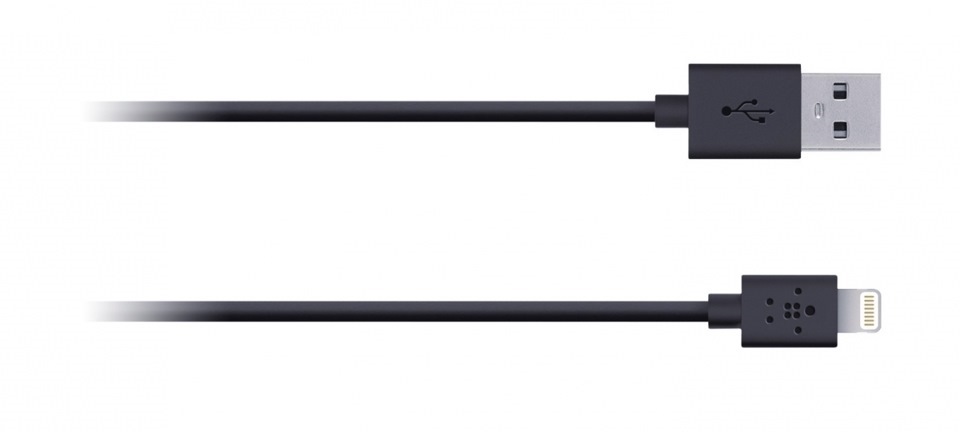

5. Кабель USB Lightning от Belkin (1000 руб.) — Можно использовать любой сертифицированный кабель, кроме стандартного белого от Apple, т.к. они очень быстро изнашиваются
6. Пара б/у рамок 1DIN от младших комплектаций RIO для экспериментов (2000 руб.)
7. И конечно же, прямые руки умного человека (чего в магазине не купишь), который может создать такую рамку =)
iPad вставляется справа как в салазки, в левой части выступает Lightning кабель, по которому передается звук, осуществляется управление громкостью и треками магнитолой и зарядка айпада.
Кнопка выключения остается справа, при желании можно выключить экран чтоб не мозолил глаза, например ночью) Снаружи рамка обтянута кожзамом, внутри китайская гавно-алькантара, чтоб не царапать iPad при установке, есть идея отдать рамку на растерзание в ателье, чтоб подобрали кожу как на козырьке, алькантару заменили на хорошую Итальянскую и сделали красивую строчку, тогда будет выглядеть все как родное и проект можно будет считать закрытым)
Теперь собственно для чего все это делалось, и почему просто не купить и не поставить что нибудь из 2DIN магнитол:
1. Экран: с дисплеем iPad мало что сравниться, никогда ни в одной магнитоле не будет такого шикарно экрана как у iPad, это просто не выгодно…
2. Тачскрин: опять же удобство использования, экран четко и быстро реагирует на жесты и нажатия, чего не скажешь об любых магнитолах, особенно о китайском 2х диновом шлаке…
3. Объем памяти: 128Gb хватит думаю любому меломану на его коллекцию + можно закачать кучу клипов и мультиков для детей)
4. Навигация: тут все просто, ставишь программу на свои вкус и цвет и пользуешься, опять же все обновляется автоматом благодаря эко-системе Apple
5. Эко-система Apple: сколько приложений и игр есть для iPad? Миллион? Пару миллионов? И все это в машине на расстоянии вытянутой руки. Не нравиться стандартное приложение Музыка? Качай что душе угодно из сотен плееров и пользуйся на здоровье) Тоже про видео и навигацию
6. Хочешь бортовой компьютер? OBD сканер отлично дружит с iPad + опять же разнообразный софт на выбор
7. Bluetooth: которого не было в моей комплектации, теперь можно звонить с телефона, или подключить iPad по Bluetooth и звонить по Face Time 😉
8. Apple придумала CarPlay, чтоб такие как я не мучились, но вот только самая дешевая 2DIN магнитола с поддержкой CarPlay стоит от 40К, что уже совсем не интересно, а с учетом того что iPad у меня и так был, моя задумка получилась намного дешевле и интересней, чем готовые варианты, при желании все это можно осуществить намного дешевле =)
Из минусов обнаружил пока только два:
1. При температуре от 30 и выше жары, вся эта связка очень сильно греется, в основном из за того, что Pioneer та еще печка и сам по себе раскаляется очень сильно, а айпад ко всему еще и мешает вентиляции, в пиковую жару езжу без него…
2. При подключенном айпаде не работает соответственно ИК пульт от Пионера, т.к. ИК приемник тупо закрыт))
Ipad вместо штатной мультимедии, Hi-Fi в машине для удобства. Музыка
Всем привет, данная система стоит в машине уже около 2х лет, но особого отчета по ней не было. И частенько задавали вопросы «как это работает», на что сейчас сделаю небольшой бж с новой инфой.
Почему сделан таков выбор?
Разговаривая с очень «мудрым» человеком, призером по автозвуку по «качеству» именно по качеству, а не «давилову», я его попросил помочь мне с выбором музыки, критерии которой
1 это конечно небольшой бюджет в 60 т.р +-
2 естественно сам звук, давки не хотел, устал от предыдущей машины, аккуратный саб с номиналом 300-500, с хорошим качеством звучания динамики(что не хватало в прошлом)
3 самая проблема-головное устройство. Проблема потому что хорошая «голова» — процессорная голова, 1 дин ставить не хотел ввиду «стремного вида» остается карман пустой, который меня не устраивал. 2 дин голова стоит очень дорого, пролоджи и мистери понятно мимо.
По итогу, поступило такое предложение — Мол давай тебе замутим крутую фишку, купим вайфай в тачку, планшет и все запляшет как надо, я одну машину так делал одному «миллионеру», такая будет только у тебя и у него)))))
Круто, не стал разбиратся в подробностях, доверился ему и погнал покупать все по списку.
в кратце скажу, все «гранд зеро» и вроде одно из самых дорогих у этого производителя(могу ошибиться)
Hi-fi в машину. надо разобраться что это
apple airport — это что то типо обычного роутера, который раздает «вифи», с помощью которого можно управлять устройствами на «яблоке», чем и является купленный планшет.
Но! он идет для домашней сети, а чтоб он заработал в машине, нужно перепаять блок питания на 12в, заказал с «ебэй».
Принцип действия такой. Сигнал с устройства подается на «эту коробочку», и через «обычную» магнитолу в багажнике подается звук в динамики, вот и вся схема.
Ну и собственно как это выглядит
Съемный ipad в авто
Доброго времени суток! Это будет большой пост и максимально подробный.
Сутьидея такова, захотел вместо 2din магнитолы экран побольше, а больше только планшет. Выбор был между планшетом на win10 либо ios. Выбор упал впользу второго и это ipad mini 64gb, каждому своё. При желании можно поставить более свежий ipad.
Вот тут есть о чём поспорить, кому то хватает просто планшета с переходником под rca и на динамики, меня планшет вместо головы не устраивает. Поэтому пришлось вместо своей старенькой пионер поискать бюджетный мафон с поддержкой iphone\ipad. Почему не просто через AUX, потому что эта поддержка даёт возможность управлять ipad с магнитолы+идёт заряд.
А теперь обо всём по порядку. Напишу список всего, что мне понадобилось во время процесса:
-ipad
-Магнитола с ipad/iphone
-Чебурашка(панель)
-Полиэфирная смола+стекломат (Продаётся как ремкомплект для бамперов)
— Эпоксидный клей
-Полиэфирная шпатлёвка
-Чёрная грунтовка в баллончике
-Глянцевый лак в баллончике
-Наждачка(шкурка) с зерном 100 180 220 320 400 500
-неодимовые магниты 4-5шт
-стретч-плёнка и сопутствующий инструмент типа термоклей, лобзик по металлу, шпательки, ножницЫ))
Итак начнём.
-Самое первое, главное и необходимое это нужно сделать слепок под ваш планшет.
-Для этого оборачиваем наш айпад в стретч, чтобы не залить его смолой.
-Чтобы сделать выемку для удобства съема планшета, берём пластилин и заматываем его тоже в стретч, делаем нужной формы и прикладываем его к планшету как у меня на фото.
!ВОТ ТУТ ВАЖНО! Можно использовать полиэфирную смолу либо эпоксидную.
Полиэфирка:
+ очень хорошо пропитываем стекломат, который в комплекте.
+ быстро сохнет
2 часа при темп. 20 по цельсию.
— Очень токсична, готовьте респератор и перчатки.
— Имеет усадку после высыхания, что влияет на форму.
— Зависима от температуры и влажности окр.среды.(уменьшает время высыхания)
— Не удобно замешивать компонетны(смола+загуститель) 2к100
Загустителя необходимо 2-3% от объема смолы, на глаз сложно. Слишком много не нужно делать, т.к начнёт схватываться пока вы его наносите и будет плохо пропитывать стекломат.
Эпоксидка:
+ Не токсична
+ Почти не имеет усадки после высыхания
+ В комплекте обычно жидкий загуститель и удобная разметка на бутыльках даже на самом дешевом клее, разводить удобно.
— Почти не пропитывает стекломат, говорят можно использовать стеклоткань, плюс греть феном.
— Время высыхания 24ч при 20 по цельсию.
Попытавшись пропитать стекломат эпоксидкой, пошел открывать полиэфирку. Воняет жуть, без респиратора голова будет болеть 90%.
— Накладываем стекломат, пропитываем смолой придавая форму по планшету. Дальше берём второй слой и пропитываем. Я делал в 3 слоя, так более надёжно. Подождав несколько часов, моя форма почти не высохла и была очень липкой. Всё потому, что температура воздуха была в районе +13 и влажно. Соответственно время высыхания затянулось, оставил сохнуть до следующего дня. НО и на следующий день форма была ЛИПКОЙ, хотя вроде уже крепкой, даже планшет выковырял. То что она липкая, это нормально. Это свойство полиэфирной смолы, как пишут производители, это для лучше адгезии к последующим покрытиям. Убирается она растворителем либо крупной 100-180 наждачкой.
После того, как убрал весь липкий слой, подрезал лобзиком по металлу. Осталось много не ровностей от стретча, с внутренней стороны сделал еще слой стекломата и смолы. НО тут нужно смотреть по тому, как планшет сидит, если очень туго, но нужно быть аккуратным и выравнивать потом шпатлевкой.
Весь последующий процесс, это работа с наждачкой, подгоняешь-смотришь-подгоняешь. Всё делал 100й.
После этого начал шпатлевать полиэфирной шпатлевкой, воняет так же как и смола, и тоже токсична.
Шпатлевка на удивление сохнет быстрее смолы даже при +8. Примерно минут через 40 уже начинал тереть. и так до тех пор пока результат не будет радовать глаз. Если кто не знает, то у наждачки есть правило 100. Если нужно убрать царапины от предыдущей, то шаг зерна должен быть не более 100. Иными словами 100-180-200-320-400-500 и ваша форма готова к грунтованию)))
Следующим этапом был «ЧЕБУРАШКА». В некоторых других авто можно использовать рамку для 2din магнитол и резать ее. Прикинул-примерял-вырезал
На счёт НЕОДИМОВЫХ МАГНИТОВ. Чехлы айпада магнитные, поэтому во время процесса я залил несколько магнитов смолой. Остальные доклеил в процессе.
Посадил всё на термоклей, и посмотрел как будет примерно.

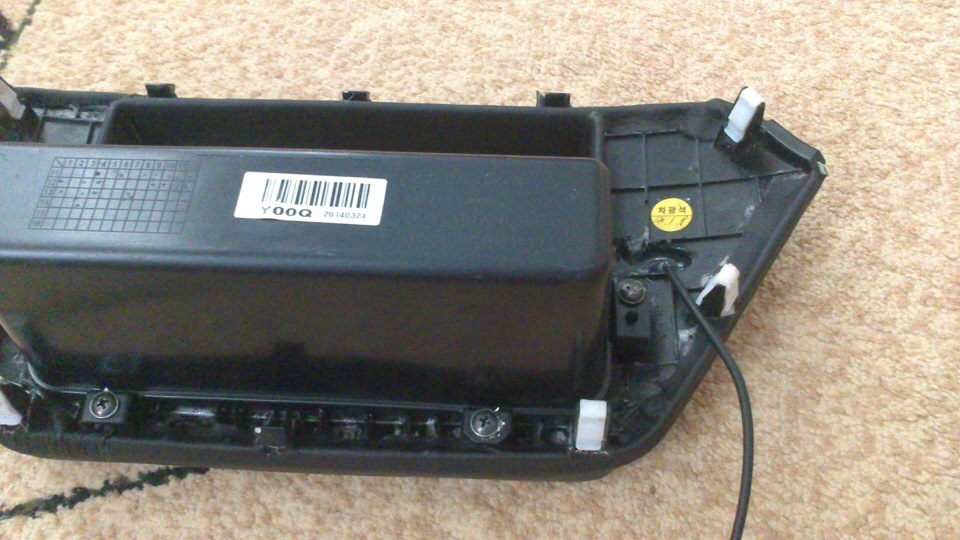

Далее сверлим\подрезаем отверстие под зарядник, всё вымеряем и заливаем клеем. Очень советую использовать оригинальный провод. Не повторяйте моих ошибок.аналог после всех процедур отказался заряжать планшет, пришлось всё вырвать и вклеивать оригинальный.
Дальше опять шпатлевка и шкурка и так по кругу))
Саму чебурашку тоже потёр шкуркой для лучшей адгезии к грунту и покрасил всё на 3 слоя.
После этого долго думал, в какой же цвет покрасить, чтобы не сильно выделялось всё это дело в салоне…Матовый классно, но маркий. Глянец вырвиглазно…Взял и просто грунт в 3 слоя покрыл глянцевым лаком, от эффекта даже АХНУЛ. Почти как родной пластик в полироли))
Правда пришлось магнитолу вниз переносить, но это час работы с подрезкой.
Кто-то делает вырез в рамке и прячет магнитолу за планшетом. В рейстайл чебурашке можно внизу спрятать мафон))
Вуаля, ipad со всеми его функциями стоит в авто и радует глаз. Прекрасно снимается и ставится.
Проблема на данный момент одна, это смола дала усадку и вокруг рамки отошла шпакля и ЛКП…Надо будет снять, подшпаклить и подкрасить, это не беда с набитой рукой!
Всем спасибо, надеюсь кому-то будет очень полезно! Задавайте вопросы, мог что-либо пропустить.
