Автоматическая коробка Jatco JF414E
4-ступенчатая акпп Jatco JF414E или AY-K3 либо RE4F03C производится компанией с 2010 года и ставится на многие бюджетные модели японского концерна, такие как March, Almera и AD Van. На нашем рынке такой автомат ставят на Лада Калина и Гранта, а также Датсун он‑ДО и ми‑ДО.
К третьему поколению относят: JF402E, JF403E, JF404E и JF405E.
Технические характеристики 4-акпп Jatco JF414E
| Тип | гидроавтомат |
| Количество передач | 4 |
| Для привода | передний |
| Объем двигателя | до 1.6 литра |
| Крутящий момент | до 150 Нм |
| Какое масло лить | Nissan ATF Matic S |
| Объем смазки | 5.1 л |
| Замена масла | раз в 60 000 км |
| Замена фильтра | раз в 120 000 км |
| Примерный ресурс | 300 000 км |
Описание устройства автомата Jatco JF414 E
В 2010 году появилась новая 4-ступенчатая акпп с индексом RE4F03C по номенклатуре Nissan, но она по своей сути представляла лишь модернизацию автомата RE4F03A образца 1989 года. Эта коробка предназначалась для существенно менее мощных моторов чем предшественница и поэтому японским инженерам удалось сделать ее чуть легче, компактнее и гораздо дешевле.
Классический по конструкции гидромеханический автомат имеет 4 фиксированные передачи и пару дополнительных режимов: движение лишь на первой и только на первой-второй передаче. Крутящий момент от силового агрегата к акпп передается при помощи гидротрансформатора. Подробно все конструкционные особенности описаны в фирменном руководстве пользователя.
Мануал JF414E вы найдете в подборке от Lada-Granta.net
Подробно о такой акпп рассказано в статье от АвтоРевю
Цену ремонта этого автомата можно узнать на Akpp-03.ru
Передаточные числа JF414E или AY-K3
На примере Lada Granta 2014 года с двигателем 1.6 литра:
| Главная | 1-я | 2-я | 3-я | 4-я | Задняя |
|---|---|---|---|---|---|
| 4.081 | 2.861 | 1.562 | 1.000 | 0.697 | 2.310 |
Аналогичные трансмиссии других производителей:
На какие машины ставится автомат Джатко JF414E
Отзывы на автомат JF414 E его плюсы и минусы
Регламент обслуживания акпп Jatco JF414E
И хотя производитель не регламентирует замены смазки в трансмиссии, сервисмены советуют обновлять масло раз в 60 000 км. Всего в этой коробке примерно 5.1 литра Nissan ATF Matic S.

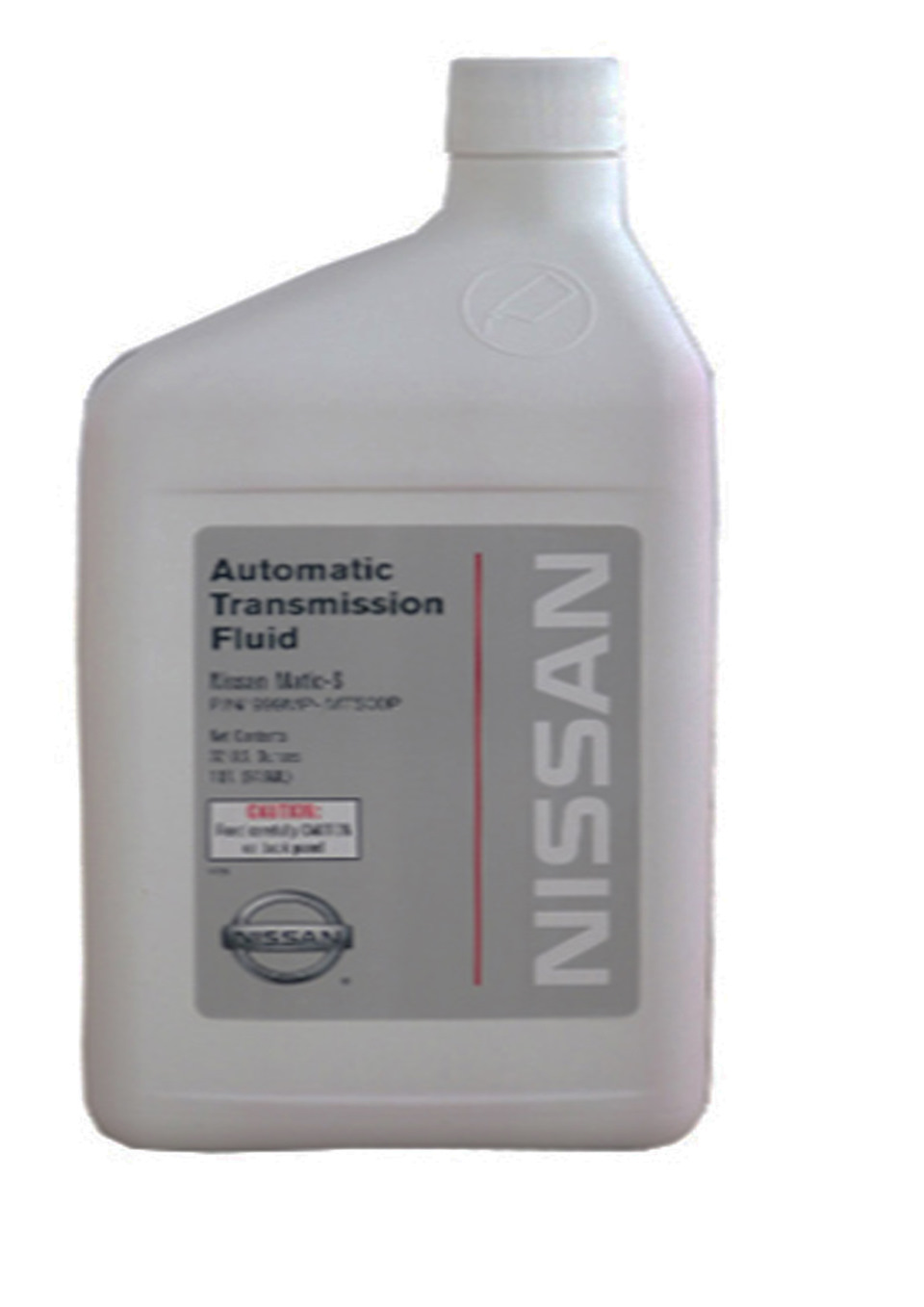

Для полной замены масла вам понадобится две 4-литровые канистры фирменной смазки либо качественного аналога, а еще некоторые расходники (в принципе можно менять их и через раз):
Инструкция по самостоятельной замене масла
Автоматические коробки передач JATCO Japan
Автоматические коробки передач JATCO (Nissan)
Японская компания Jatco является одним из крупнейших производителей автоматических коробок передач и бесступенчатых трансмиссий. На сегодняшний день 75 % акций этой компании принадлежит японскому автопроизводителю компании Nissan, которая активно использует автоматические коробки передач от этого производителя. Автоматические трансмиссии от компании Jatco устанавливаются на автомобили Ниссан, Мицубиши, Сузуки, Хонда, многочисленные европейские и американские модели, а начиная с двухтысячных годов и на продукцию российского автопроизводителя компанию АвтоВАЗ.
Вариатор JATCO в действии Видео
Необходимо отметить, что коробки автомат этого производителя хоть и отличаются доступной стоимостью, но при этом имеют многочисленные автоматические системы управления и всевозможные датчики, которые следят за работой трансмиссии. Используемый гидроблок и инновационная конструкция фрикционов с барабанами позволяет выполнять максимально плавное переключения с улучшенными показателями экономии топлива при движении автомобиля. Используемые в АКПП Jatco соленоиды отличаются улучшенными характеристиками и не столь требовательны к качеству используемого масла. Тем самым удается существенно повысить межсервисный интервал обслуживания коробок передач. В соответствии с рекомендациями автопроизводителя рекомендуется выполнять процедуру замены трансмиссионного масла через каждые 60-80 тысяч километров. Более какого-либо существенного сервисного обслуживания автоматические коробки и бесступенчатые вариаторы jatco не требуют.
На втором месте после Тойоты (Айсин Ко) среди японских производителей АКПП уверенно стоит компания Jatco.
Компания находится в самом центре Японии у подножия Фудзиямы между мегаполисами Токио и Нагоя.
Jatco была образована (как совместное предприятие с Мазда) в 1970 году в составе Ниссан для производства автоматических трансмиссий.
Само название «Jatco» незамысловато, но амбициозно составлено по простому советскому принципу: «Японский Завод Автоматических Трансмиссий» (Japanese Automatic Transmission Co).
Производство собственных трансмиссий могут позволить себе немногие автогиганты: гуру бизнеса Тойота (Aisin Co), большая тройка «Отцов АКПП» в Штатах (GM, Ford и Chrysler), немецкие ZF и Мерседес в Европе. Пробовали самостоятельно производить автоматы и VAG-группа (WV +Audi со своим 01М), и несколько японских автопроизводителей. Исключениями остались только уникальные «авто-фанатики» типа Хонды и Ссангёнга, которые несут значительные затраты на поддержание своих линеек акпп.
В Японии осталось только 3 производителя автоматов, и второй из них — Джатко. Чтобы новые автоматические трансмиссии было легче продавать конкурентам Ниссана и чтобы производство АТ приобрело новое дыхание с 1999 года Jatco начала процесс сепарации от Ниссан в независимую компанию.
Jatco сейчас является пожалуй единственным японским производителем автоматов, который успешно конкурирует с Тойотовским Айсин. Для этого Джатко активно кооперировался с Маздой, Судзуки, Субару, разрабатывая для них простые и недорогие автоматы. По крайней мере только Айсин и Джатко ежегодно продают свои автоматы сотнями тысяч штук для других автопроизводителей. А всего на мировом общем рынке таких производителей только три: еще один — немецкий ZF.
Сразу же после сепарации Джатко уже как независимый производитель трансмиссий выпустил «бомбу» — вариаторы RE0F06A. Это семейство вариаторов (JF011E) стало для Джатко таким же локомотивом, как Гольф для стагнировавшего в 60-х Фольксвагена или как Айпод-Айфон для загибающегося в 90-х Apple.
После этого вариатора Джатко укрепила свои позиции в мире и еще больше расширила географию поставок, включив туда и Форд, Ягуар, Рено, Хёндэ. Как независмый производитель Джатко уже смог инвестировать в строительство производств и представительств по всему миру, начиная от Америки (Мексики), кончая ближней Азией (Корея).
Став признанным мировым поставщиком трансмиссиий, Jatco в 2003 году присоединил к себе предпоследнего одиночку Японии — Митцубиши AT\CVT подразделение, которое не от хорошей жизни отделилось от материнского автопроизводителя и вошла в состав трансмиссионной Джатко.
АКПП JF414E, Lada Granta,
4-х ступенчатые автоматы Jatco всегда отличались завидной надежностью и хорошей ценой и с успехом длительное время работали на автомобилях не только своих «родственников» Ниссан, Судзуки и Мицубиши, но и таких требовательных производителей как БМВ, Фольксваген, Исудзу и многие др.
Даже Тольяттинский ВАЗ выбрал ниссановскую коробку JF414E для Лады Гранты с АКПП.(справа)
До сих пор 4-х ступенчатые автоматы Джатко неплохо чувствуют себя на рынке, в отличии от 5-ти и 6-ти ступенчатых автоматов для переднего привода. Лучше чувствуют себя заднеприводные 7-ми ступки JR710. Но зато джатковские вариаторы царствуют на рынке автоматов класса «мини»- «микро» и захватывая средний класс — вариаторы группы CVT7 — JF015Е- 011Е.
Классификация коробко Джатко-Ниссан имеет следующую систему:
Пример ниссановского названия — RE5R05A:
— RE5… — означает: 5 — количество скоростей,
— Е (electronic) — электронное управление (в отличии от устаревшего «L» — гидравлическое управление)
…R05A — R (rear) — заднеприводные авто (F- forward\переднеприводные),
— 05A — порядковый номер модификации.
Кроме того Jatco может гордиться своими вариаторами имеющими «RE0…» вместо количества скоростей — RE0F06A.
Все АКПП Jatco кроме ниссановского имени RE0F09A имеют и джатковское название вроде: JF010E (=RE0F09A ).
Где сокращения имеют те же несложные принципы.
На рынке АКПП Джатко сильны в сегменте недорогих надежных автомобилей от 1.6 до 3.5 литров, где важна низкая цена, простота в монтаже и ремонте и «неубиваемость».
Но, если среди производителей ступенчатых АКПП Джатко — «один из догоняющих», применяя все новинки с некоторым опозданием от группы Мercedes-ZF-Aisin, то в сегменте вариаторов Джатко является признанным лидером, за которым с трудом поспевают все остальные производители, используя джатковский удачный опыт или просто заказывая для себя их вариаторы.
Преимущества и недостатки автомата Jatco JF414E на автомобилях Lada
Японская компания Jatco считается одним из лучших производителей автоматических трансмиссий, составляет достойную конкуренцию Aisin и ZF. Многие агрегаты от этой фирмы нашли свое применение на автомобилях японского, американского и южнокорейского производства. Отечественные автомобили сегодня также оснащают современными автоматическими коробками. Например, Лада Калина и Гранта выпускают с 4-ступенчатой АКПП Jatco JF414E.
Однако процесс интеграции японского агрегата в произведенные тольяттинским автозаводом машины был непростым. Чтобы подружить Jatco JF414E с моторами, инженерам АвтоВАЗ пришлось обращаться к австрийским коллегам из AVL. От некоторых настроек коробки передач пришлось отказаться, чтобы наладить эффективное взаимодействие трансмиссии и силового агрегата. Но результат сотрудничества превзошел все ожидания. В этой статье поговорим о Jatco JF414E, его особенностях, преимуществах и недостатках.
Конструктивные особенности Jatco JF414E
О самой коробке передач стало известно еще в 2010 году. По номенклатуре Nissan агрегат носит маркировку RE4F03C и является модернизированной версией другой коробки REF403A, которую изобрели еще в 1989 году. Инженеры из Jatco сделали АКПП мощнее, легче и дешевле в производстве. В плане конструкции это классический гидромеханический автомат с четырьмя фиксированными передачами и несколькими дополнительными режимами. Автоматическая коробка поперечного расположения ориентирована на легковые транспортные средства с передним приводом и силовым агрегатом не более 1.6 литра. В пользу надежности и высокого качества АКПП говорит и тот факт, что JF414E можно встретить на Nissan March, Almera, AD Van.
Основной орган управления автоматом – селектор коробки. За переключение передач отвечает трос – технология старая, но проверенная временем и надежная. В этом агрегате исключена проблема, связанная с ошибками водителями, допущенными во время переключения передач. Также реализована система защиты от несанкционированных включений. Системой управляет электронный блок, а это значит, что включить, к примеру, передачу заднего хода при движении машины вперед не получится. Автомат оснащен системой, сигнализирующей о повышении рабочей температуры. С её помощью легко предотвратить перегрев агрегата и не допустить его выход из строя.
Расшифровка аббревиатуры Jatco JF414E
Автоматическая коробка производства Jatco является аббревиатурой от названия японского завода по производству автоматических трансмиссий – «Japanese Automatic Transmission Co», который специализируется на выпуске автоматических коробок и вариаторов к современным автомобилям. Что касается модификации АКПП JF414E, то она получила не случайный набор букв и цифр, а маркируется согласно установленным правилам:
Таким образом, индекс японской автоматической коробки состоит из шести символов, где первая буква подсказывает о наименовании производителя, вторая тип привода, третья количество передач, а пятая и шестая – это номер узла внутри конкретного семейства.
Основные преимущества Jatco JF414E
За счет продуманных и удачных настроек коробка обеспечивает автомобиль неплохой динамикой. Но главная особенность Jatco JF414E состоит в конструктивной простоте. Несмотря на свои компактные размеры, узел довольно надежен, неприхотлив, что стало возможным за счет реализации производителем целого ряда уникальных технических решений и собственных наработок. Все коробки Jatco, включая модификацию JF414E, отличаются большим ресурсом, без особых проблем справляются с непростыми условиями эксплуатации. Серьёзных нареканий среди автовладельцев Lada Kalina, Granta в сторону 4-ступенчатого автомата никогда не было. Здесь надежный гидроблок, его выход из строя – очень большая редкость. Важно своевременно менять трансмиссионную жидкость и фильтры, поскольку в процессе работы агрегата образуется стружка, способная впоследствии и стать причиной выхода из строя АКПП.
Сильные стороны модификации JF414E:
Срок замены расходников и необходимость проведения капитального ремонта определяется мастером в ходе замены масла и снятия поддона. Большое количество металлических включений обычно свидетельствует об изношенности внутренних компонентов, которые следует заменить новыми оригинальными экземплярами.
Капитальный ремонт вовсе не означает окончательный выход из строя АКПП. Узел в любом случае приходится разбирать после 200-300 тыс. км пробега. После ремонта автомат Jatco JF414E способен проработать еще столько же, а в лучшем случае приходит около миллиона километров при соблюдении простых правил эксплуатации и обслуживания
Гидроблок Jatco промывается за редким исключением, способен отработать колоссальное количество времени. Прокладки и соленоиды служат также долго и обычно сильно страдают в результате регулярных перегревов АКПП, что особенно часто происходит в летнее время года. Если долго не менять масло, ресурс соленоидов и прокладки гидроблока сократится в несколько раз. Капитальный ремонт подразумевает снятие коробки, разбор, замену фрикционов, сальников и прокладок.
Слабые места Jatco JF414E
Найти слабые места 4-ступенчатой автоматической коробки непросто, но вполне возможно. Во время движения по загородной трассе не хватает пятой скорости. Также владельцы отечественных автомобилей отмечают, что с АКПП незначительно, но возрастает уровень расхода топлива. Еще недостаток Jatco JF414E состоит в том, что конструкция трансмиссии считается устаревшей и постепенно вытесняется новыми инженерными решениями.
К слабым местам автомата можно причислить датчики и плату ПЗУ, установленную на плите. И датчики, и плата ПЗУ не переносят наполненного металлическими включениями и горячего трансмиссионного масла. Примерно каждые 120 тыс. км пробега стоит снимать поддон, чистить магниты, улавливающие небольшие металлические частицы. Плата ПЗУ крайне чувствительна к скачкам напряжения. «Прикуриванием» и отключением аккумулятора в идеале должен заниматься опытный автоэлектрик и только в случае острой необходимости.
Как обслуживать 4-ступенчатый автомат
Как утверждает производитель, в коробках Jatco стоят менее чувствительные и требовательные к качеству трансмиссионной жидкости ATF соленоиды. Но пренебрегать плановым обслуживанием трансмиссии автомобиля не стоит. Замена масла в автомате должна проходить спустя каждые 60-80 тыс. км пробега. Параллельно следует менять изношенные фильтры.
Автомат Jatco JF414E спокойно работает с альтернативными трансмиссионными жидкостями, поскольку непривередлив к составу масла. Но лучше всего не отходить от рекомендаций изготовителя узла и пользоваться фирменным продуктом Nissan ATF Matic S. Для замены понадобится масло, фильтр грубой очистки и прокладка поддона
Как уже говорилось выше, каждая вторая замена масла должна сопровождаться снятием поддона и чисткой магнитов. Фильтр на АКПП металлический открытый с сеткой (327010).Также стоит помнить, что чем старше автомобиль и выше пробег автомата, тем чаще нужно проходить обслуживание и менять ATF. Если на новых автомобилях смена трансмиссионной жидкости допустима каждые 80 тыс. км, то на транспортных средствах с большим пробегом её следует проводить не реже одного раза в 60 тыс. км, а по возможности и того раньше. Только так удастся продлить срок службы АКПП и создать все необходимые условия для полной выработки заложенного изготовителем ресурса.
Все об акпп Jatco JF414E установленной на Lada Granta, а так же отзывы
АКПП «Jatco JF414E» российскому автомобилисту знакомы по таким машинам, как Лада Гранта. Эта четырехступенчатая коробка передач стала популярной у владельцев автомобилей малолитражек. А началось все в 2012. Все об этой коробке автомат: устранения неисправностей в гидротрансформаторе, правильной эксплуатации, а также мнения приверженцев этой коробки – будет рассказано читателю далее.
АКПП «Jatco»
АКПП поперечного расположения «Jatco JF414E» относится к классу «Мини». Создана для передне-приводных автомобилей с литражом двигателя не более 1,6 л. Создана и разработана в стране Япония, а компания, изготовившая эту трансмиссию так и называется «Jatco». Название является аббревиатурой от «Japanese Automatic Transmission Co.», что в переводе на русский язык означает «Японский завод автоматических трансмиссий».
Модель «JF414E» – это не просто набор букв. Он тоже имеет свое значение.
На какие автомобили устанавливался
Именно на автомате «Jatco» остановил свой выбор АвтоВаз в 2012 году для изготовленных к тому времени Лада «Гранта».
Коробку передач от компании «Джатко» можно увидеть на следующих моделях автомашин:
Читателю, конечно, станет интересно, а на каких еще зарубежных марках машин, кроме российских «Гранта» и «Калина», ставится АКПП «Jatco JF414E».
Далее приведен список японских моделей авто:
В последнее время компания Jatco производит кроме АКПП клиноременные вариаторы. Автомашины с такой трансмиссией не боятся снега и грязи. Примером служит вариаторная коробка Nissan Xtronic на модели Xtrail.
Советы по эксплуатации
Но какой бы неприхотливой ни была данная трансмиссия эксплуатировать ее, как и любую другую вещь, необходимо правильно.
Существуют определенные правила, который должен придерживаться любой владелец автомобиля с автоматом от «Джатко»:
Правильное вождение c АКПП «Jatco»
АКПП «Джатко» надежный и выносливый. Ключевой особенностью является легкость и плавность переключения скоростей. Но в любом случае рекомендуется прогревать автомобиль перед поездкой в зимнее время. А в летний период – охлаждать.
Не нужно дергать ручку переключения. Автомат сам подстраивается под стиль вождения. Водителю нужно только наслаждаться поездкой с этой трансмиссией. А также автомат не любит длительную езду с высокой скоростью.
Буксировка автомобиля
Для того, чтобы буксировать автомобиль с автоматом от «Jatco» следует соблюдать следующие рекомендации:
Режимы переключения: кулиса коробки передач
Как и на всех автомобилях с автоматической коробкой передач Jatco имеет следующие положения кулисы:
А также модель оснащена режимом «М» – механический. Водитель сможет самостоятельно повышать или понижать передачи. И имеет «А» – автоматический режим. Переключение будет происходить с помощью блока актуаторов.
Особенности технического обслуживания АКПП
Трансмиссии «Jatco» не требуют к себе пристального внимания. Они просты в обслуживании.
Детали АКПП аналогичны ее родственникам:
Это делает ее ремонт дешевым. Характеристики конструкции максимально упрощены, так как устанавливается она на бюджетные автомобили.
Замену масла в акпп Jatco сможет сделать сам автовладелец или же специалисты на станциях технического обслуживания.
Проверка уровня и состояния масла в АКПП «Jatco»
Использовать можно любую смазывающую жидкость для автомобильных АКПП. Помимо фирменного масла «Matic – S», в него можно заливать аналоги типа Dexron 6.
Проверка наличия трансмиссионной жидкости в акпп Jatco производится с помощью щупа при нагретом двигателе. Некоторые специалисты советуют проверять уровень и состояние масла по переливной трубке, сняв пробку снизу поддона.
После прохождения 200 тысяч километров специалисты рекомендуют установить внешний фильтр тонкой очистки. Это делается для того, чтобы избежать попадания мелкого мусор в гидроблок, появляющегося из-за износа фрикционов. Так как металлическая сетка, являющаяся внутренним фильтром, не сможет сдержать эти частицы.
Замена трансмиссионной жидкости в АКПП «Jatco»
Если владелец решил сам заменить масло, то ниже дана инструкция по правильной процедуре замены трансмиссионной жидкости.
Признаки поломки АКПП «Jatco»
Частыми неисправностями автоматической коробки «Jatco» являются:
Выйти из строя может и гидроблок. Это случается в основном из-за того, что при замене масла поддон не очищался от старой трансмиссионной жидкости или было залито некачественное дешевое масло.
Способы диагностики АКПП
Чтобы вычислить проблему трансмиссии необходимо провести компьютерную диагностику. Так как эта модель коробки передач чаще всего не запоминает ошибки, произошедшие в ней во время пользования автомашиной.
Специалисты на СТО часто, чтобы не кататься с владельцем в поисках выявления неисправностей идут на хитрость. Загоняют ее на подъемник, чтобы колеса свободно висели в воздухе и запускают двигатель. И затем начинают поиск проблем.
Электронная система управления
Электронная система управления редко выходит из строя. Если слетает прошивка, то мастера перепрошивают компьютерный блок автоматической трансмиссии.
Механическая и гидравлическая часть
Проверка происходит визуально:
Конструкция коробки «Jatco»
Конструкция коробки автомат «Jatco», как и у остальных трансмиссий, состоит из:
Гидротрансформатор
Гидротрансформатор является одновременно сцеплением и гидромуфтой коробки «Jatco». Он преобразует крутящий момент от двигателя и передает его на первичный вал.
LADA и АКПП, устанавливаемые на них
Тип установленной КПП легко определить по селектору.
JF015E вариатор, агрегируется с мотором Renault H4M
XRAY Cross
Vesta
АМТ автоматизированная механическая трансмиссия, устанавливалась на
Резюмируя, АвтоВаз с подачи концерна делает попытки идти в ногу со временем, предлагая разумную альтернативу классической МКПП.
Каждая из этих коробок достаточно надежная (принимая во внимание, что автомат разработан для спокойной и комфортной езды, а не гонок!), а главное бюджетная.
JF414 проверенная временем и простая, достаточно соблюдать интервал технического обслуживания в 60-80 тыс км и она не доставит Вам проблем.
JF015E из-за малых размеров, очень не любит динамичную езду, капризна к качеству масла, поэтому раз в 30тыс следует проводить планове ТО с заменой фильтра тонкой очистки, а каждое второе вскрывать картер и так же менять фильтр грубой очистки.
АМТ, по сути, это просто механика, ключевое- аккуратно относится к сцеплению и не стоять на передаче в пробках, обслуживать как и любую механику, каждые 2-3 года или раз в 100тыс км
Автоматическая коробка Jatco JF414E
4-ступенчатая акпп Jatco JF414E или AY-K3 либо RE4F03C производится компанией с 2010 года и ставится на многие бюджетные модели японского концерна, такие как March, Almera и AD Van. На нашем рынке такой автомат ставят на Лада Калина и Гранта, а также Датсун он‑ДО и ми‑ДО.
К третьему поколению относят: JF402E, JF403E, JF404E и JF405E.
Технические характеристики 4-акпп Jatco JF414E
| Тип | гидроавтомат |
| Количество передач | 4 |
| Для привода | передний |
| Объем двигателя | до 1.6 литра |
| Крутящий момент | до 150 Нм |
| Какое масло лить | Nissan ATF Matic S |
| Объем смазки | 5.1 л |
| Замена масла | раз в 60 000 км |
| Замена фильтра | раз в 120 000 км |
| Примерный ресурс | 300 000 км |
Описание устройства автомата Jatco JF414 E
В 2010 году появилась новая 4-ступенчатая акпп с индексом RE4F03C по номенклатуре Nissan, но она по своей сути представляла лишь модернизацию автомата RE4F03A образца 1989 года. Эта коробка предназначалась для существенно менее мощных моторов чем предшественница и поэтому японским инженерам удалось сделать ее чуть легче, компактнее и гораздо дешевле.
Классический по конструкции гидромеханический автомат имеет 4 фиксированные передачи и пару дополнительных режимов: движение лишь на первой и только на первой-второй передаче. Крутящий момент от силового агрегата к акпп передается при помощи гидротрансформатора. Подробно все конструкционные особенности описаны в фирменном руководстве пользователя.
Мануал JF414E вы найдете в подборке от Lada-Granta.net
Подробно о такой акпп рассказано в статье от АвтоРевю
Цену ремонта этого автомата можно узнать на Akpp-03.ru
Передаточные числа JF414E или AY-K3
На примере Lada Granta 2014 года с двигателем 1.6 литра:
| Главная | 1-я | 2-я | 3-я | 4-я | Задняя |
|---|---|---|---|---|---|
| 4.081 | 2.861 | 1.562 | 1.000 | 0.697 | 2.310 |
Аналогичные трансмиссии других производителей:
На какие машины ставится автомат Джатко JF414E
Отзывы на автомат JF414 E его плюсы и минусы
Регламент обслуживания акпп Jatco JF414E
И хотя производитель не регламентирует замены смазки в трансмиссии, сервисмены советуют обновлять масло раз в 60 000 км. Всего в этой коробке примерно 5.1 литра Nissan ATF Matic S.
Для полной замены масла вам понадобится две 4-литровые канистры фирменной смазки либо качественного аналога, а еще некоторые расходники (в принципе можно менять их и через раз):
Инструкция по самостоятельной замене масла
не убиваемый JATCO JF414E
Началось все с того, что на пробеге примерно 35-40 тысяч км. я немного замял поддон АКПП и еще через некое время у меня начал потеть и течь один из подводящих патрубков масло охладителя, который изображен на схеме.
Коробка работал на отлично, вопросом я этим не задавался, кроме как контроль масла в АКПП и долива каждые 3-4 месяца 200-300 грамм. (скажете почему не задавался и не занялся этим вопросом? я промолчу, потому что у меня нет ответа, насколько я щепетильно отношусь к своей машине, не знаю, на это положил болт, необъяснимо, жалею).
Тем временем пробег уже подходил к 115 тыс. км. и встал вопрос о замене масла в АКПП, долго меня терзали сомнения стоит ли лезть туда и т.д. но все же были закуплены на частичную замену расходники: 3 литра масла Matic S оригинальное, новый поддон, прокладка поддона, шайба пробки и тот самый патрубок, который потел.
Все было замечательно в конце рабочей недели уже готов был заняться данными работами и ездить радоваться дальше, но в очередной раз запуская ДВС с утра на работу из под капота я услышал странный звук, очень странный за все тысячи пробега. Звук происходил только на холодный пуск ДВС, при прогреве до 40 градусов звук исчезал, при движении работе двигателя и остальных узлов ни как не сказывалось.
Видео пониже:
Ваши предположения?! Первое что пришло в голову, приводной ремень и натяжной ролик, ну на крайний случай подшипник генератора. ГРМ сразу отпало т.к. менял у официалов буквально 8 тысяч назад на тот момент. Подумал закажу еще тогда приводной ремень и ролик, раз уж на то пошло, но предварительно бы на работу послушал на подъемнике все это дело.
Вот спустя пол дня, мы с механиком «слухачами» пытаемся выловить откуда данный звук. Ролики работали на ура, подшипник гены, муфта A/C, все замечательно. Поставили слухач на корпус АКПП и просто о*уели! Такое ощущение, что там подшипники фигачат на сухую создавая звук пчелиного улья. Меня сразу в жар!

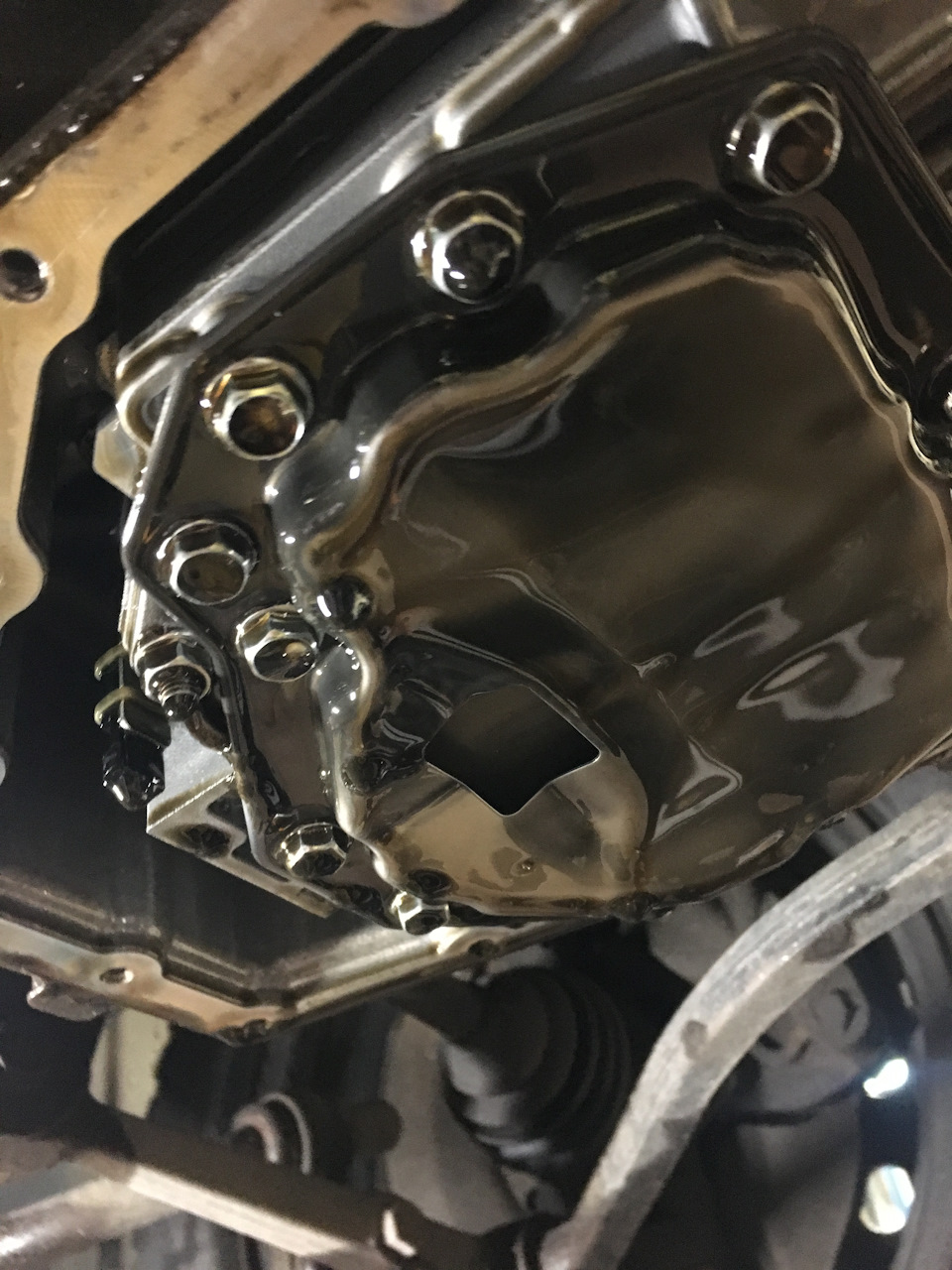

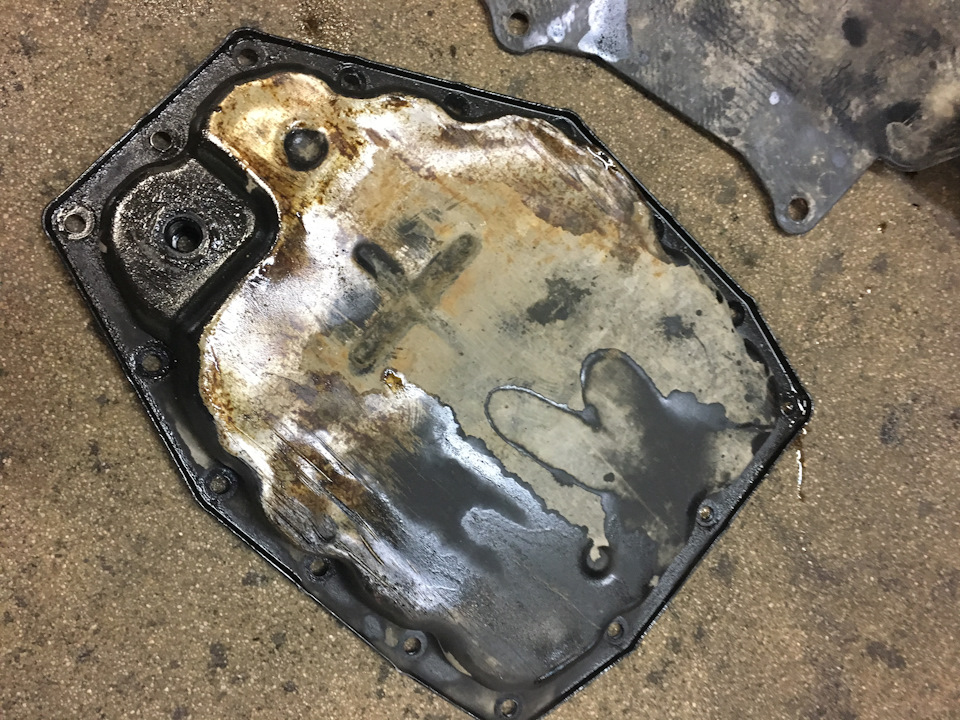

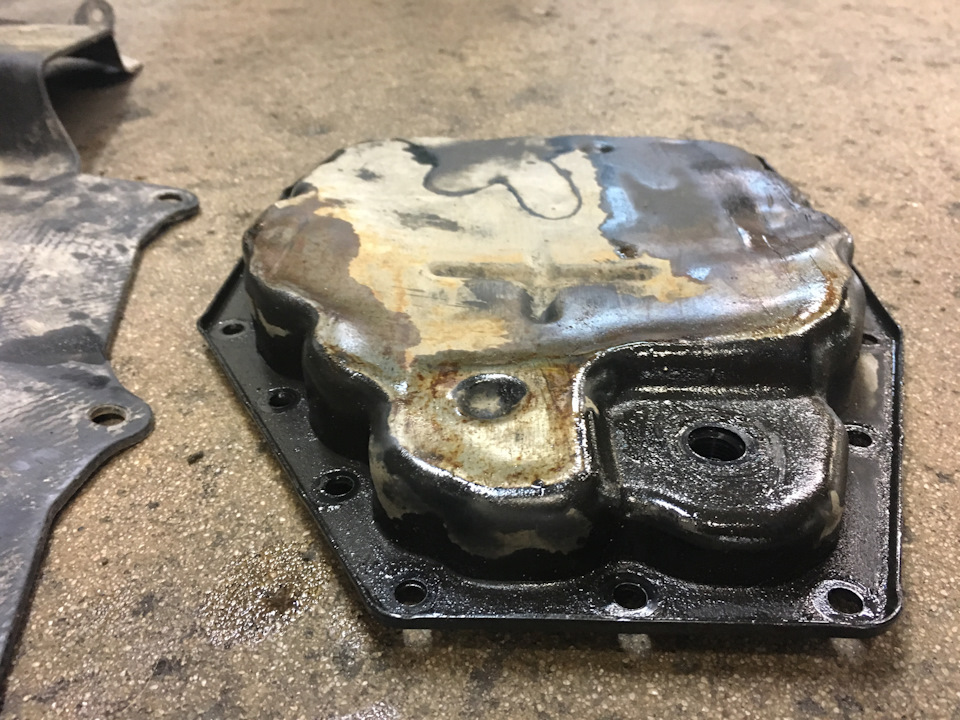

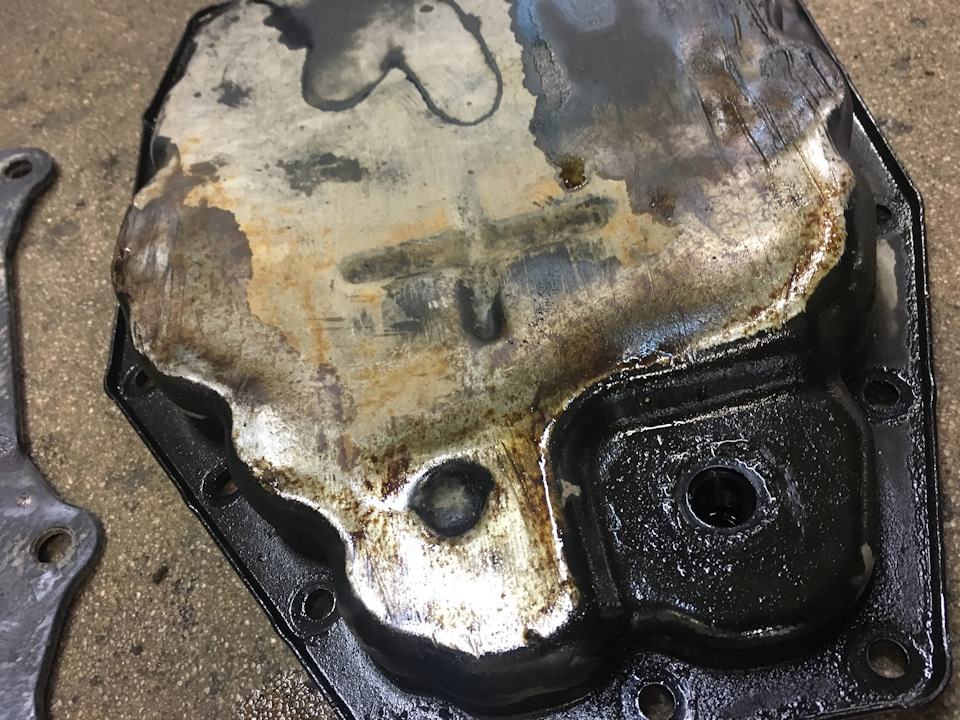

Утро следующего дня. Масло приемник мы не смогли найти отдельно и приобрести, поэтому пришлось грамотно ровнять замятый, сделали почти все на отлично. Поставили патрубок, поставили новую прокладку и поддон, вылили 3 литра закупленного масла. Машина всю ночь стояла на улице, поэтому самое была остывшая на максимум и это повод после проделанной работы послушать тот самый звук!
Снова собирается консилиум вокруг машины, все интересно что будет дальше. Я прыгаю на сидение, поворачиваю ключ — все трещит! Разрядился АКБ! Сердце ёкнуло)) Момент истины отодвинулся на 5 минут пока не притащили бустер. Запускаю!(звук двигателя) — от коробки тишина! ГОСПОДИ! Я ВЕРИЛ! Реально упал груз с плеч и я уже улыбнулся первый раз за последние 2 дня.
Далее нужно было сделать контрольный замер масла на горячую, машина побарабанила на холостых, пока все не прогрелось и мы полезли доставать щуп. Щуп перед глазами — масла ни капли! Перекрестились, заснули высунули — тоже самое. Не показалось. В итоге: было влито еще 1.2 литра масла (благо в наличии на складе был Маtic S у нас. Я просто задумался на минутку и представил какие процессы там происходили при таком недостаточном количестве жидкости. Все замыли, я поездил по территории, погонял, оставил машину на улице, чтобы вечером сделать контрольный осмотр течей и послушать звук. Течей нет — звука нет.
Итог: Несомненно звук был от масло насоса из-за недостаточного количества масла и возможно сыграл свою роль замятый масло приемник, через который в маленьком количестве подавалось масла.
Как я проверял уровень масла и как я так лоханулся? — не знаю! Проверял уровень по мануалам. Куда делось масло? — не знаю! Знаю смешно многим, но на тот момент мне было не до смеха. По сей день с АКПП все отлично, раньше делали вещи на века, вот вам в пример этот классический автомат.
В заключении всего этого, я приобрел защиту картера, да за 5 лет я решил поставить защиту картера! Замечательно! Честно немного пожалел, потому что машина стала еще ниже, теперь везде и всюду трешь, но как ни как немного спасет я думаю. Штатный пыльник, это второй за зиму оторванный, я выкинул.
АКПП Jatco (Nissan) JF414E, выбор АвтоВАЗ на свой модельный ряд.
Информация про каробку, АКПП японского производства от компании Jatco, агрегат достаточно надежный и проверенный. Здесь выдержки из статьи, кому интересно ссылка внизу.Номера комплектующих есть.
АКПП Jatco (Nissan) JF414E
4-х ступенчатая АКПП попречного расположения класса «мини» для переднего привода — JF414 разработана японской Jatco для машин с двигателями до 1.6л.
Именно на автомате JF414 остановил свой выбор АвтоВАЗ
Кроме Лады Гранта JF414E с 2013 года устанавливается на ниссановские Альмеры и March с двигателями до 1.6 литра. Кроме того ее можно встретить на редких у нас Ad Van. Эта трансмиссия разработана как бюджетный и надежный вариант для «долгоиграющих» машин. Конкурент — Айсиновские AW60-40. Классификация Джатко обозначает — JF414: J — Jatco, F — (Forward) передний привод, 4 — количество ступеней, 14 — порядковый № модификации. E — электронное управление переключениями.Первое обслуживание автомата — замена масла. Масло хоть и считается несменяемым, но (о горелом масле) при частых перегрузках автомата масло довольно скоро становится грязным и непрозрачным и требует замены. JF414 сама по себе очень неприхотлива к маслу и допускает использование не только оригинального Matic-S (EJ-1 ATF), но и неоригинальных аналогов типа Dexron VI. Хотя электрики АКПП говорят, что настройки соленоидов и клапанов JF414 чувствительны к типу масла.
Масло проверяют (по качеству и количеству) щупом при рабочей температуре и доливается через то же отверстие. Некоторые мастера проверяют уровень и качество масла по переливной трубке, открутив пробку поддона. Замена масла производится путем нескольких частичных замен. Замену масла стоит производить с помощью специалистов, имеющих опыт ремонта АКПП или подробно изучив процесс замены масла. Есть свои важные особенности.
Фильтр JF414 — металлический открытый с металлической сеткой — 327010. Такой фильтр у нас мастера редко меняют при первой смене масла, промывка и чистка фильтра решают основные проблемы. Замену масла производят сначала после 80-100 ткм пробега, в зависимости от нагрузок во время эксплуатации и как следствие — от степени загрязнения масла, но обычно к такому сроку масло все еще сохраняет рабочую» прозрачность
Мастера устанавливают на возрастных авто с изношенным железом последовательно к фильтру грубой очистки — наружный фильтр тонкой очистки — 100019. Магистральный фильтр стоит снаружи коробки и доступ к нему для ревизии и замены облегчен максимально.
АКПП Jatco (Nissan) JF414E
  |
 |
 |
 |
 |
 |
ATPshop.ru — запчасти для ремонта АКПП всех легковых автомобилей
Мы работаем на рынке запчастей АКПП с 2006 года
Jatco jf414e-АКПП Лада Гранта
Основой для создания коробки автомат Jf414e послужила четырехступенчатая механическая КПП от известной японской компании Ниссан. Благодаря многолетним доработкам и усовершенствованиям, механика перешла в категорию автоматических коробок передач. Полученная АКПП Jatco jf414e снискала особую популярность среди приверженцев малолитражных авто. Современные модели автомобилей ВАЗ Lada Granta и Лада Калина с 2012 года успешно начали комплектоваться коробкой передач automatic Jatco.
Особенности конструкции jatco jf414e
Японские производители специализируются на выпуске автоматических коробок передач компактных размеров, отличающихся сравнительно невысокой ценой. Такие АКПП предназначены для автомобилей, относящимся к экономичному сегменту. Малолитражные автомобили Лада Гранта, Калина отечественного производства оборудованы четырехступенчатыми АКПП Jatco JF 414E, оснащенными функцией переключения передач в ручном режиме.
Основные преимущества АКПП Jatco JF 414E:
Малолитражки, с установленными коробками автомат Jatco JF 414E, получили широкое распространение в России, благодаря их надежности и выносливости. Они хорошо зарекомендовали себя при эксплуатации в напряженных условиях отечественных дорог и климатических особенностей.
Среди конструктивных особенностей АКПП стоит отметить следующие новые разработки:
Благодаря инновациям, введенным в конструкцию трансмиссии, коробка передач АКПП jf414e обеспечивает максимально плавное переключение режимов как на повышение, так и на понижение скорости. Также замечено улучшены показатели экономии топлива.
Применение соленоидов, обладающих улучшенными характеристиками, резко снижаются требования к качеству трансмиссионного масла, заливаемого в картер АКПП. В результате усовершенствований конструкции АКПП, для авто Лада Гранта и Лада Калина существенно увеличен интервал между сервисными мероприятиями по техническому обслуживанию, в частности по замене масла в трансмиссии.
Важно: Конструкторами АКПП предусмотрена защита коробки автомат от несанкционированных случайных переключений. Например, если водитель во время движения вдруг включил «задний ход», автоматика АКПП игнорирует данное действие. Срабатывание произойдет только при наступлении необходимых условий для выбранного режима АКПП (после остановки авто).
Среди положительных качеств АКПП Jatco JF 414E, водители также отмечают быструю реакцию двигателя на переключение скоростей. Особенно интересны настройки четвертой передачи. При равномерном движении по трассе передаточное отношение имеет постоянное значение. Нажатие на педаль газа вызывает резкое увеличение крутящего момента, создается эффект срабатывания добавочной скорости.
Основной недостаток в работе АКПП Jatco JF 414E – большое потребление топлива, особенно при поездках в сложных условиях городских магистралей (частые остановки и торможения на пешеходных переходах, в пробках и пр.).
Режимы замены масла в АКПП jf414e
Исходя из рекомендаций автопроизводителя, замену трансмиссионного масла в АКПП Jatco JF 414E нужно проводить после каждых 60 – 80 000 км пути. Однако опытные водители считают, что разумнее менять смазочный материал в коробке автомат намного раньше, а именно, через 40 – 60 000 км. Такой режим техобслуживания АКПП заметно удлинит эксплуатационный срок как коробки передач, так и транспортного средства в целом. Рекомендованная марка масла NISSAN Matic-S 999MPMTS00P. В качестве альтернативных материалов для автоматических трансмиссий можно использовать также IDEMITSU ATF type-M, MAZDA ATF Type-MV.
При смене трансмиссионной жидкости в АКПП Jatco JF 414E не обязательно производить замену масляного фильтра 31728 3MX0A. Для удаления загрязнений с фильтрующего элемента необходимо очистить и промыть металлическую сеточку.
Проверка состояния трансмиссионного масла
Благодаря достаточно надежному составу фрикционных накладок на дисках сцепления АКП Jatco JF 414E П, масло не наполняется продуктами износа. Это позволяет материалу сохранять свои положительные свойства и работоспособность намного дольше, даже после его потемнения. Главное условие – прозрачность и отсутствие запаха гари.
Чтобы проверить состояние смазочного состава в АКПП, нужно нанести на чистую х/б салфетку несколько капель масла из полости коробки. Наличие в растворе большого количества мелких вкраплений черного цвета свидетельствует о разрушении фрикционных накладок дисков АКПП и старении масла. При выявлении признаков износа элементов сцепления, необходимо срочно отправить машину на диагностику с целью определить степень износа дисков. Устаревшее масло тоже придется заменить.
Порядок частичной замены масла в АКПП jf414e своими руками
Для проведения данной процедуры не обязательно обзаводиться специальной установкой для смены масла. Алгоритм работ почти не отличается от аналогичных стандартных действий в других транспортных средствах, оснащенных коробкой автомат:
Полезные советы опытных автовладельцев
При очищении и протирке деталей внутреннего расположения лучше всего использовать ткани и материалы без содержания ворса. Особенно это касается щупа, внутренней поверхности поддона, элементов масляного фильтра. Незаметные мельчайшие ворсинки впоследствии способны скапливаться в дроссельных отверстиях электромагнитных клапанов и вызывать сбои в работе электронной системы управления АКПП.
Крышка масляного фильтра АКПП Jatco JF 414E фиксируется болтами различной длины. При их отвинчивании рекомендуется отмечать места расположения каждого крепежного элемента при помощи фломастера или маркера, чтобы при последующей установке узла не возникало путаницы.
Важно: Для стабильной работы АКПП Jatco JF 414E нежелательны как недостаточный, так и избыточный объем трансмиссионного масла. При пониженном уровне смазочной жидкости масляный насос начинает подавать в систему воздух. Лишнее масло начинает вытекать из коробки, при этом создается пожароопасная ситуация.
