Механическая коробка Renault JR5
5-ступенчатая механическая коробка передач Рено JR5 собирается компанией еще с 2001 года и устанавливается на такие популярные модели как Доккер, Дастер, Каптур и Сандеро Степвей. Эта кпп предназначена для бензиновых и дизельных моторов с крутящим моментом до 200 Нм.
К серии J также относят мкпп: JB1, JB3, JB5, JC5, JH1 и JH3.
Технические характеристики 5-мкпп Renault JR5
| Тип | механика |
| Количество передач | 5 |
| Для привода | передний |
| Объем двигателя | до 2.0 литра |
| Крутящий момент | до 200 Нм |
| Какое масло лить | Elf Tranself NFJ 75W-80 |
| Объем смазки | 2.5 л |
| Замена масла | раз в 50 000 км |
| Замена фильтра | не проводится |
| Примерный ресурс | 320 000 км |
Описание устройства кпп Рено JR5
В 2001 году началась смена поколений механических коробок J-серии и кпп JC5 заменила JR5. Такая трансмиссия является старшей в семействе и агрегатируется с мощными бензиновыми, а также дизельными моторами объемом до 2.0 литра и крутящим моментом вплоть до 200 Нм. Сперва данную мкпп собирали лишь на заводе в испанской Севилье, но потом ее производство серьезно расширили, в том числе с недавних пор выпуск наладили на тольяттинском АвтоВАЗе.
По своей конструкции это вполне обычная 5-ступенчатая двухвальная механическая коробка, где в одном корпусе объединены: механизм переключений, дифференциал и главная передача. Основным отличием от кпп JH3 служит тросовый привод управления и гидропривод сцепления.
Русскоязычный мануал для кпп JR5 находится здесь
Руководство для Дастера с 5мкпп можно скачать тут
Надежная ли коробка передач Renault JR5?
МКПП JR5 устанавливалась как на ряд автомобилей Renault, а также на Nissan и Lada. Коробка работает с бензиновыми двигателями на 1,6-2 литра, с дизелем 1,4 dCi. Из-за того, что для адаптации машины приходится подбирать различные комбинации передаточных чисел, существует более пятидесяти модификаций коробки.
Мы разобрали коробку JR5 124. Подробнее – в статье и видео:
Отличается ли коробка JR5 надежностью?
Назвать коробку надежной или ненадежной нельзя: это обычная МКПП, которая иногда гудит, не отличается хорошей четкостью включения передач, а при значительных разрушениях требует переборки. Мы подробно расскажем, на что обратить внимание владельцам автомобилей с этой коробкой.
Что делать, если пятая передача не выключается?

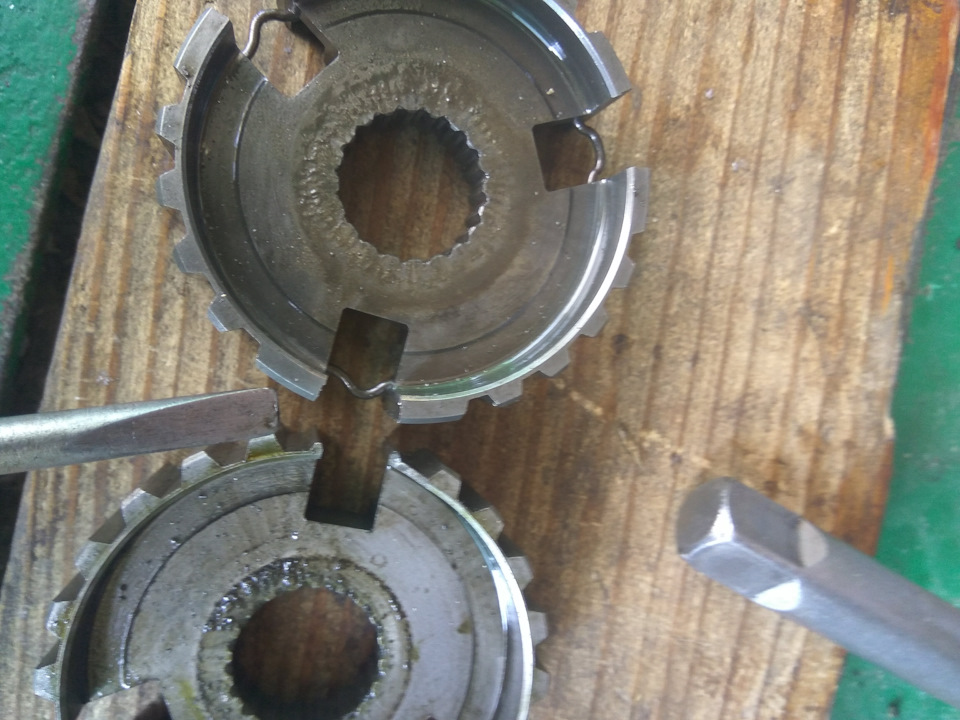

Первые модели МКПП JR5 отличаются проблемами с выключением пятой передачи. Причина – лопнувшая пружина для фиксации задней передачи: ее части оказываются под вилкой включения пятой передачи. Выход – разобрать коробку для того, чтобы заменить деталь №8200196579. Ее стоимость невысокая, всего пара долларов.
Подводит ли задний подшипник вторичного вала?
В первых моделях МКПП использовался роликовый подшипник с пластиковым сепаратором, который не отличался надежностью: из-за того, что сепаратор разрушался, шарики или сбивались в кучу, или вываливались. Результат – гудящая коробка и попавшие под шестерни ролики. Инженеры доработали подшипник, заменив его на роликовый.
Разбираемся с передним подшипником вторичного вала
Этот подшипник тоже не радует надежностью и часто разрушается. О том, что подшипник скоро выйдет из строя, сигнализируют сложности с включением первой и второй передач.
Если ролики все-таки вывалятся из подшипников, то окажутся в дифференциале, который тут же заклинит. Дальше – хуже: после разрушения дифференциала его детали пробивают корпус КПП.
Коротко о подшипниках дифференциала
О том, что эти подшипники изношены, сигнализирует гул коробки во время езды.
Рассказываем о дифференциале

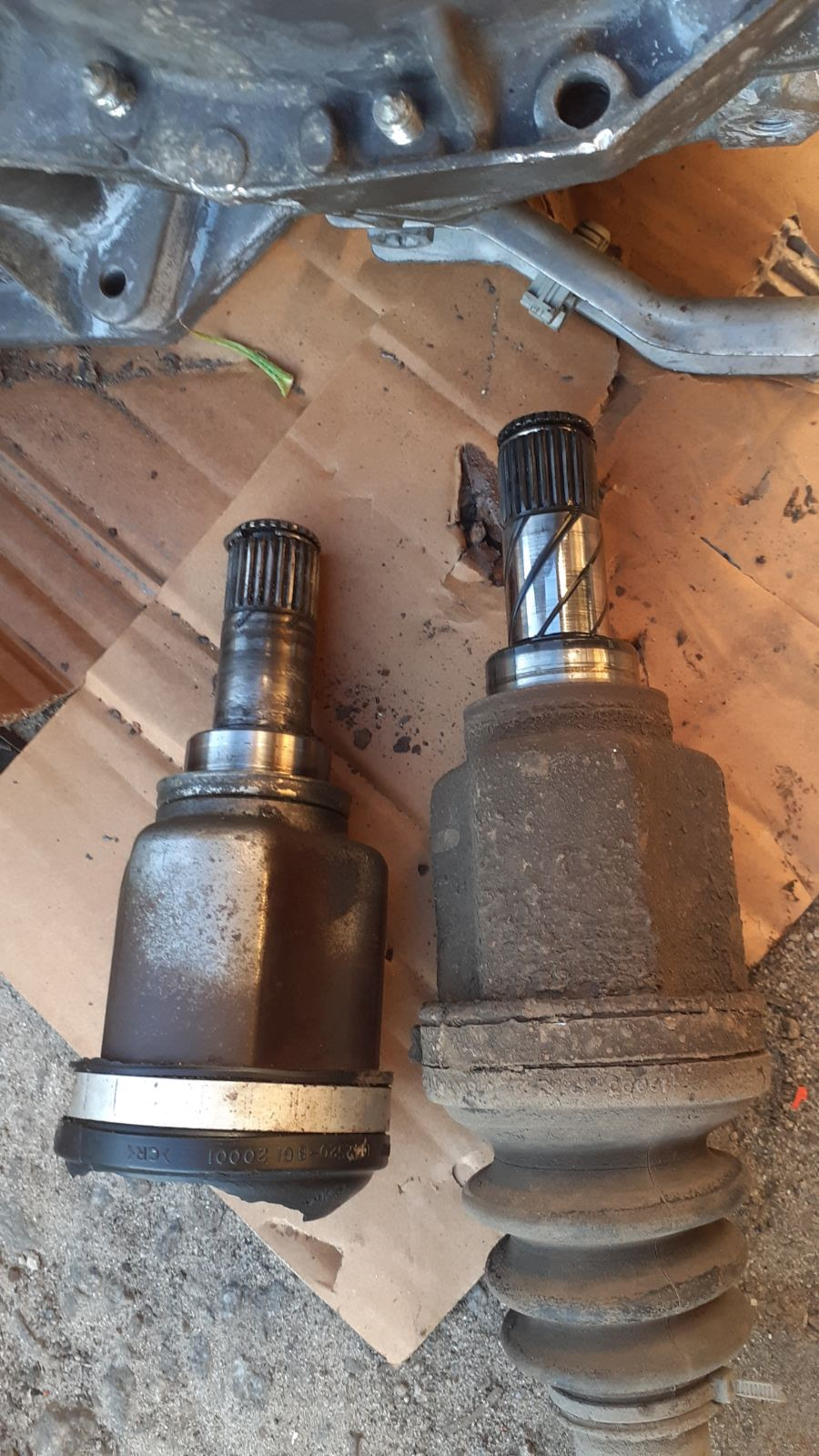

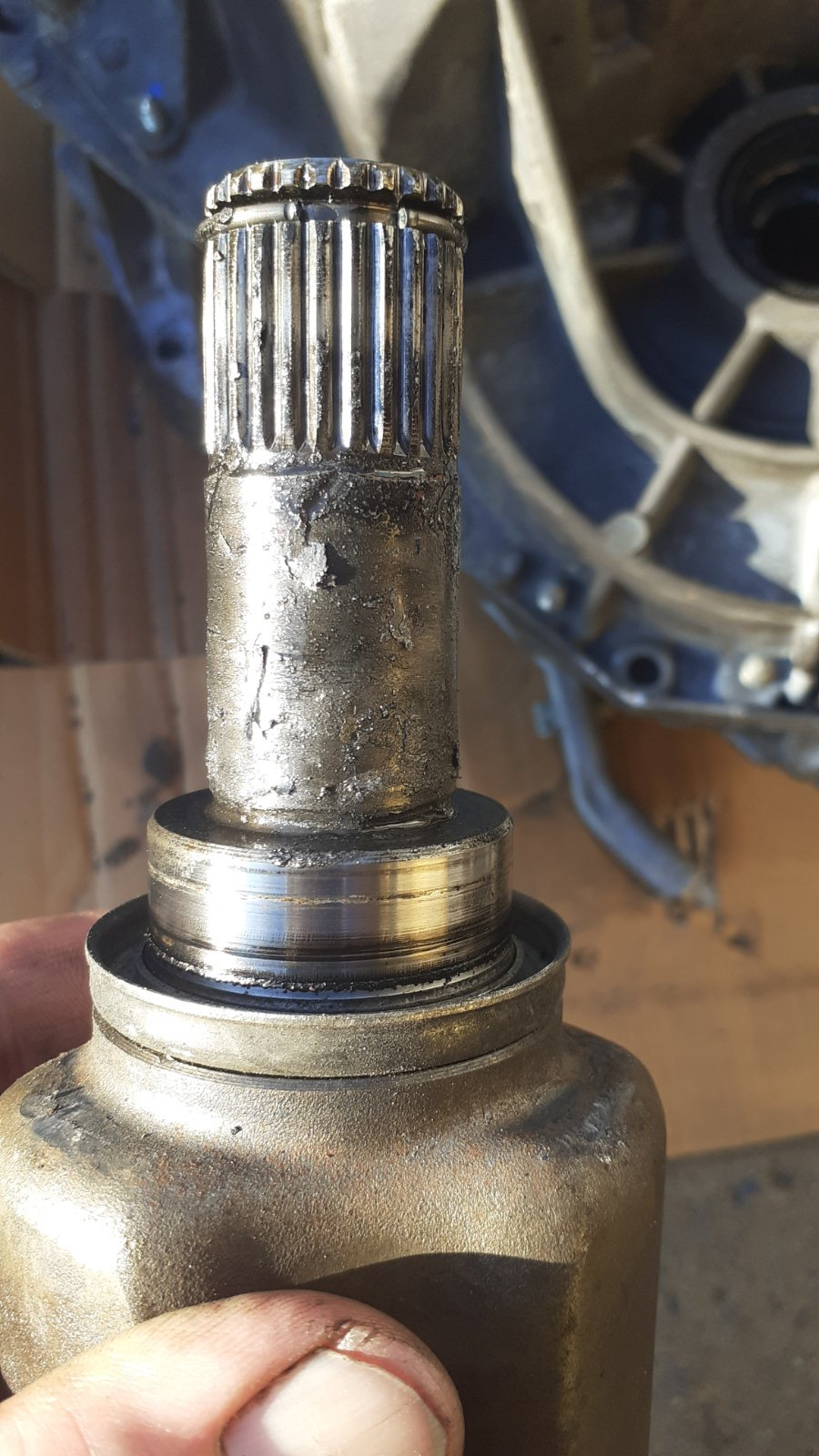

В МКПП с индексами 008…018 полуось дифференциала – слабое место. Со временем изнашиваются и срезаются шлицы полуоси. Результат – машина не едет.
Полуось доставляет немало проблем водителям: сложно подобрать новую полуось, так как производитель даже не считает ее отдельной деталью. Но выход есть: полуось для этой МКПП можно найти на других пятиступечатых коробках Renault JH3, JC5, JC7 и коробки JB (JB0…JB5). К тому же полуось всегда доступна на авторазборках.
Что делать, что коробка служила долго?
Замена масла в коробке JR5 требуется каждые 50 тысяч километров. Не верьте производителю, который утверждает, что масло менять не нужно на протяжении всего срока службы. Рекомендуется масло Elf NFJ.
Коробку передач для Renault и Nissan вы найдете в каталоге «АвтоСтронг». Также на нашей авторазборке вы закажете запчасти на Renault и Nissan.
Замена МКПП JH3 143 на JR5 102. Возвращение в сентябрь 2020 года.

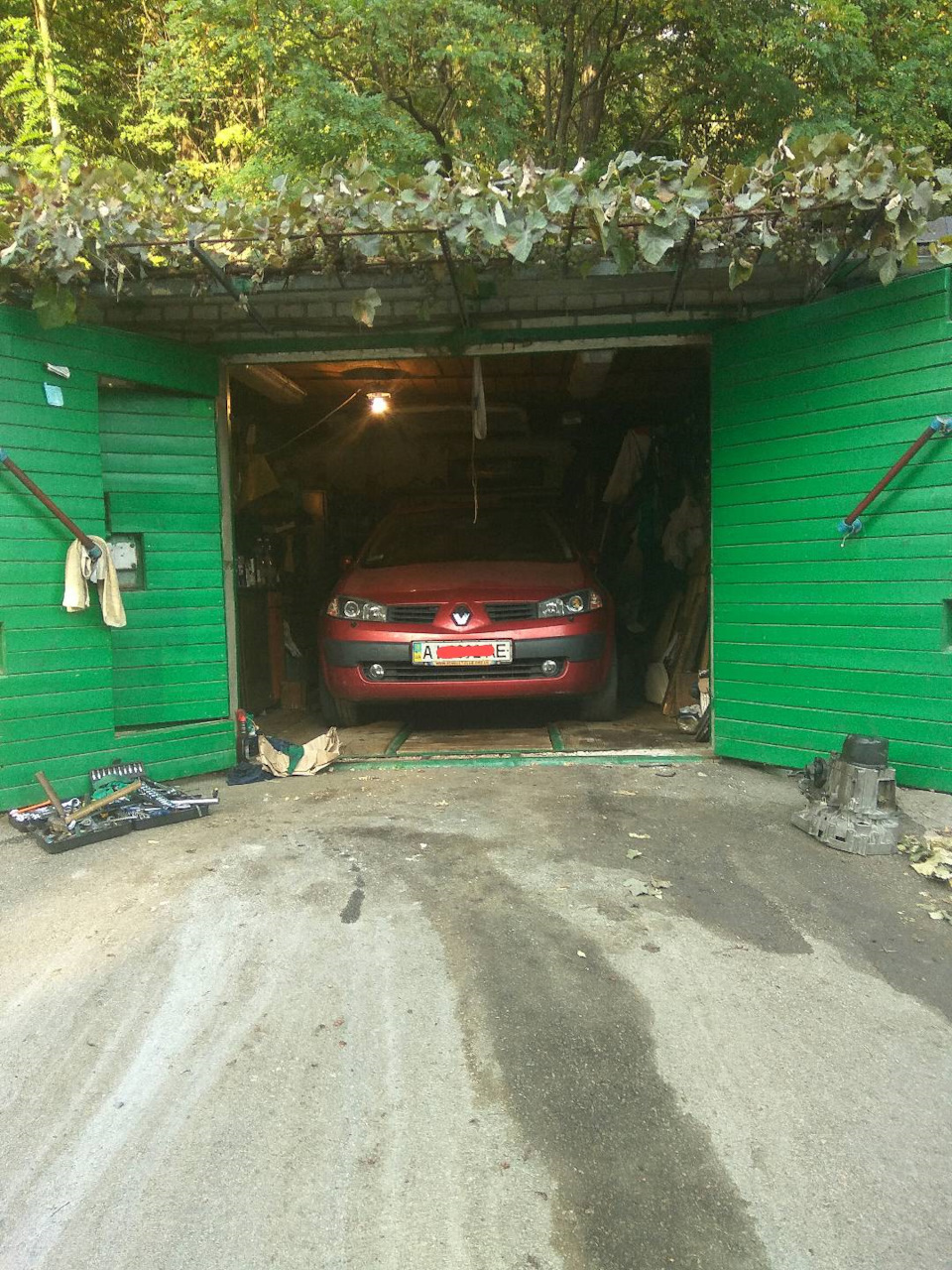

Вся эта история началась да и благополучно закончилась в сентябре 2020г. Но желание что либо писать отсутствовало напрочь. Собравшись с мыслями и желанием решил всё-таки описать те события. Начало истории в этой теме www.drive2.ru/l/569708652470994970/ и случилась она после снятия МКПП и замены сцепления. В этот раз поставил luk на пробу но размер 215 мм. как и валео от лагуны 2 установление при пробеге 80 тыс. Фоток немного, не до того было.
Я ещё пару тысяч накатал в удалении от дома 200-300 км. А потом случилось описаное в теме выше!😱😱😱

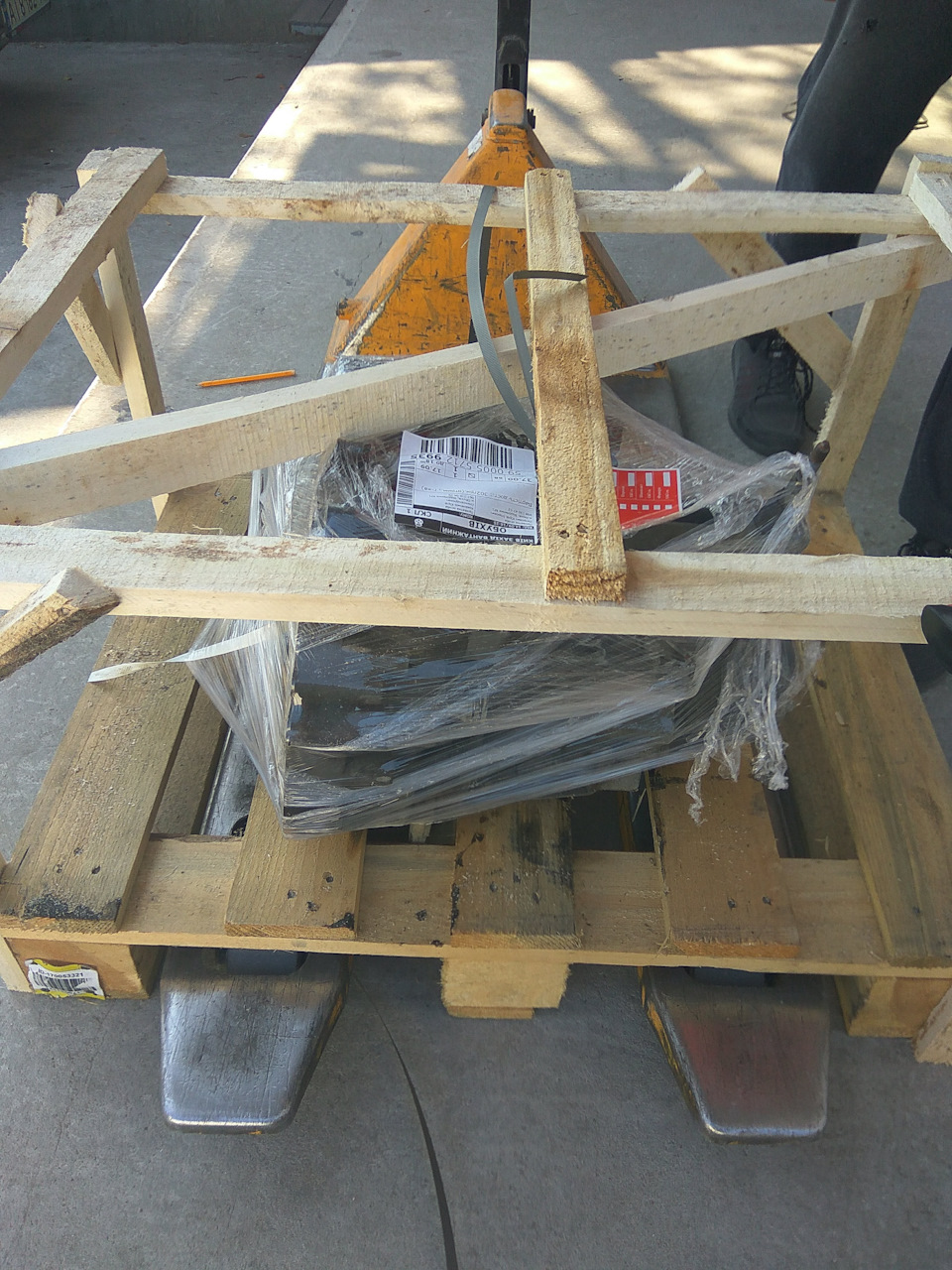

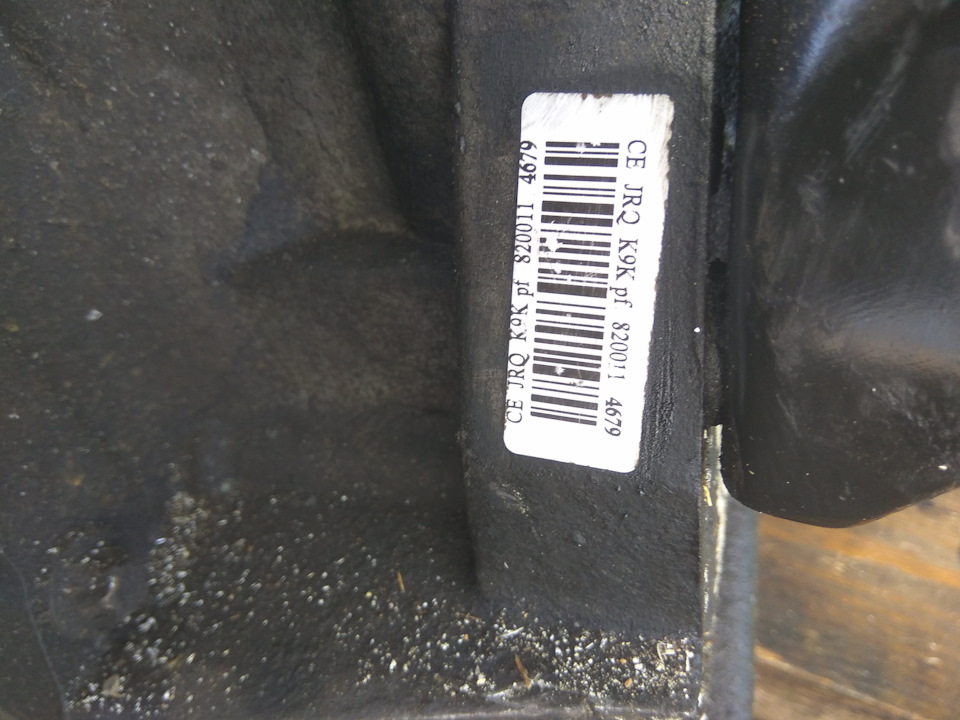

Закончилось там все тем что я заказал МКПП 5-ст. Jr5 102, от дизеля. Расположение стартера сзади.

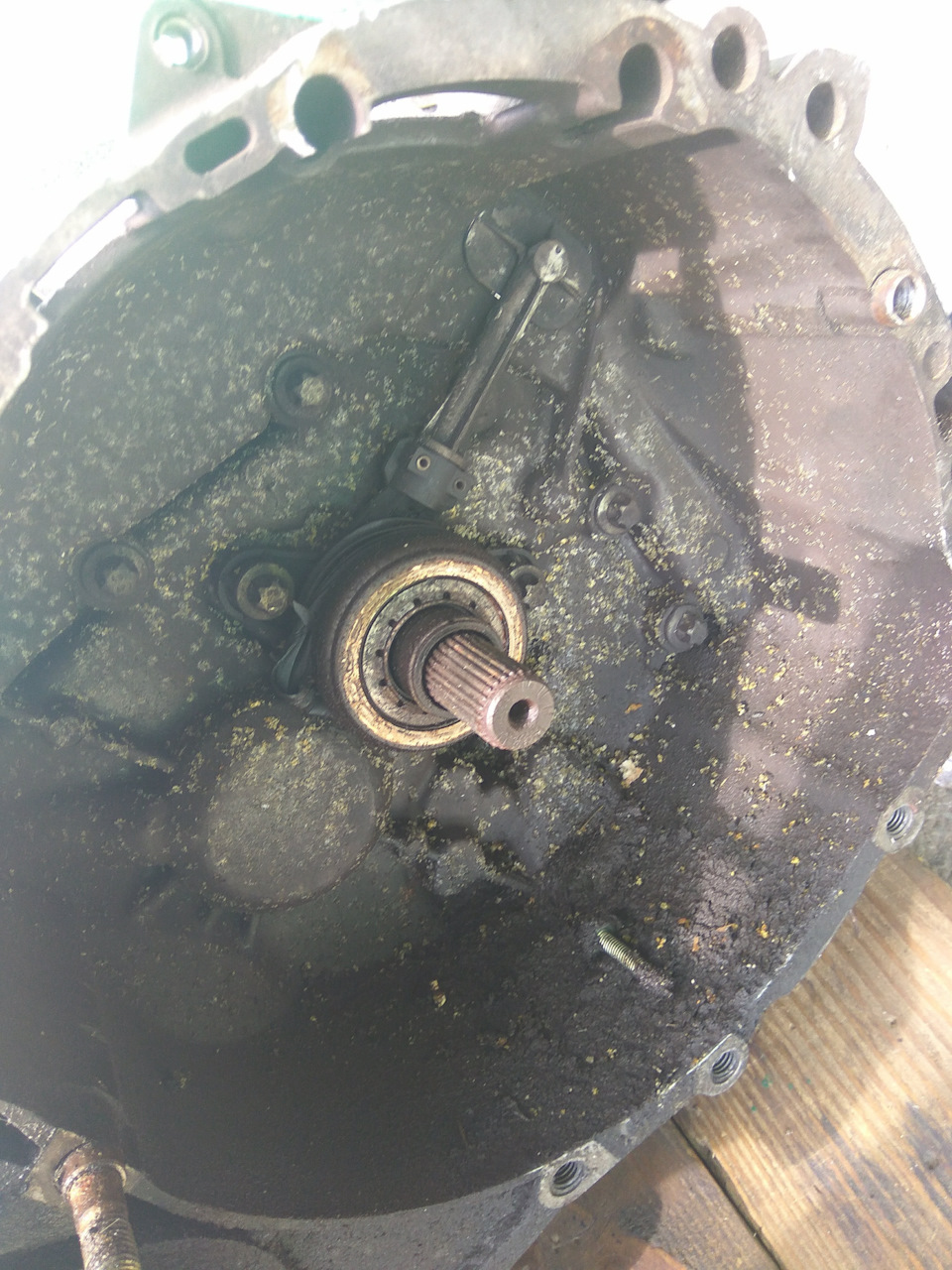

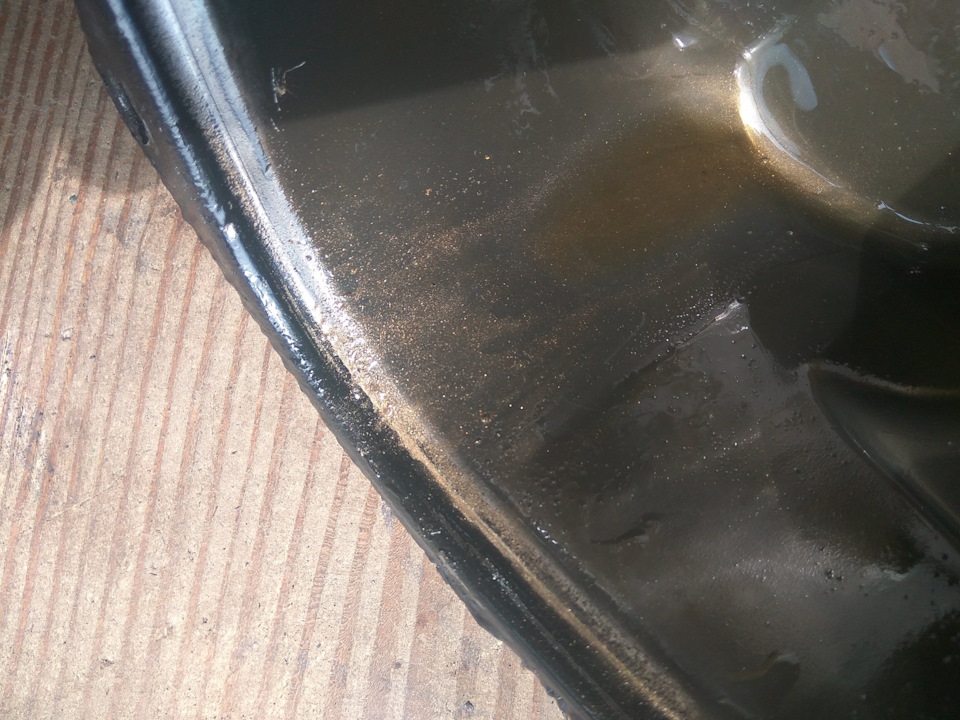

Резьбы целые, следов вскрытия не обнаружил.

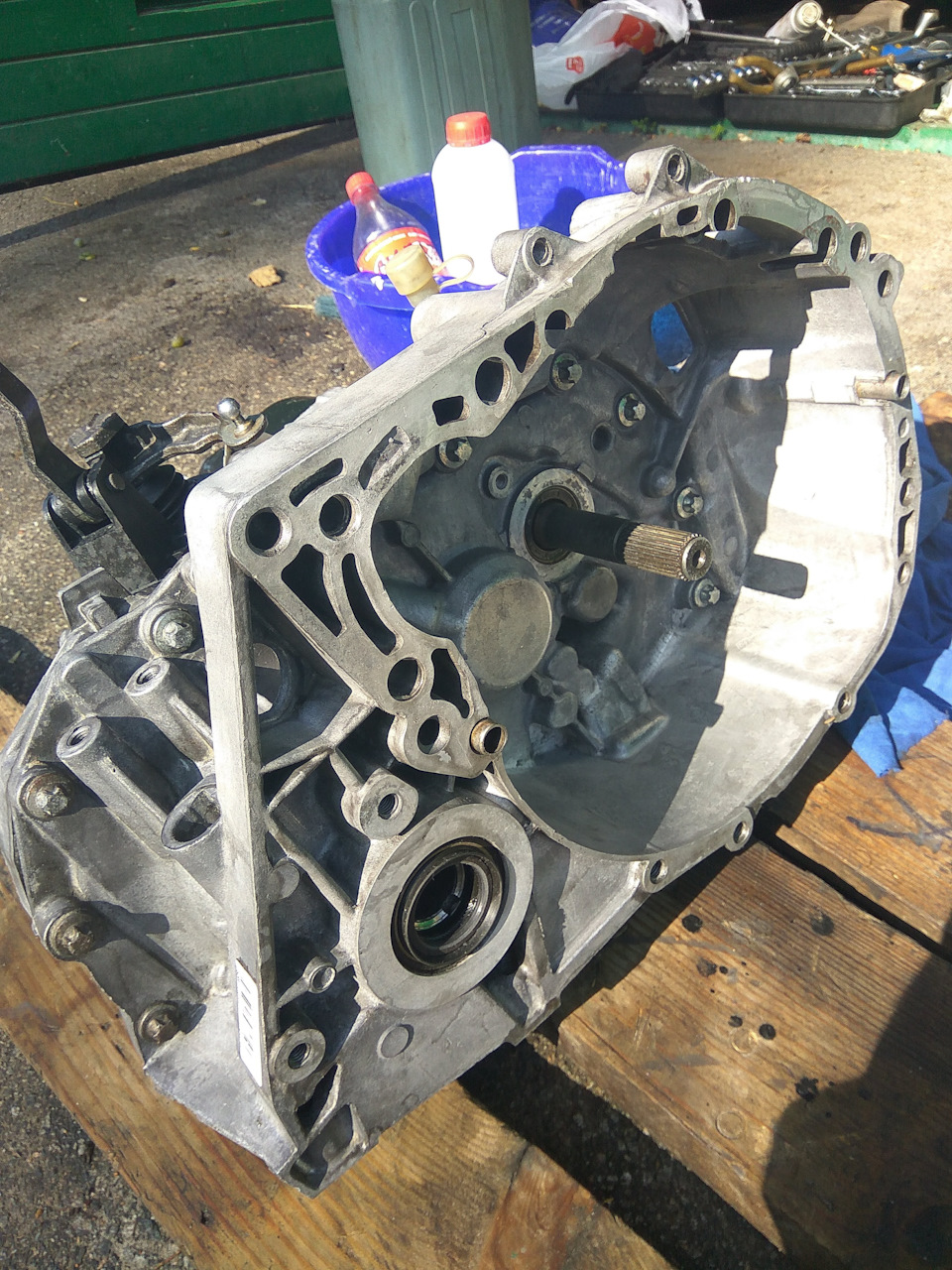

Хотя на самом деле и химии и приспособлений для мойки было гораздо больше. Были закуплены профессиональные концентраты для мойки алюминия и грязи с маслом. Сосед по гаражам дал компрессор и распылитель и дело пошло!

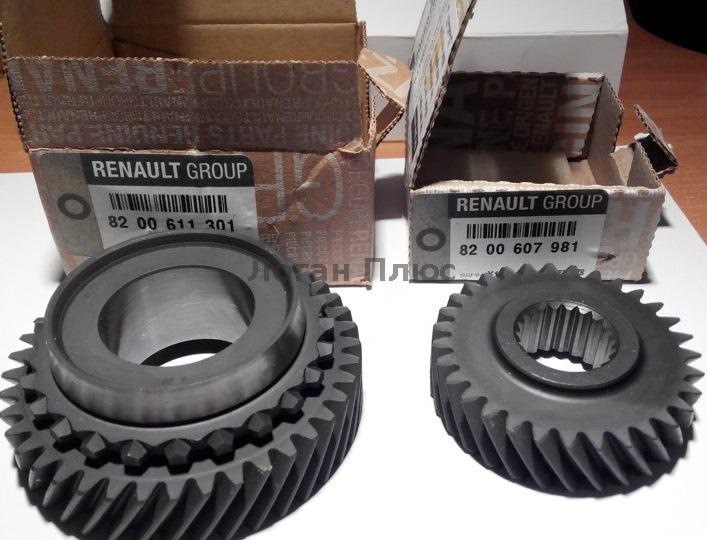

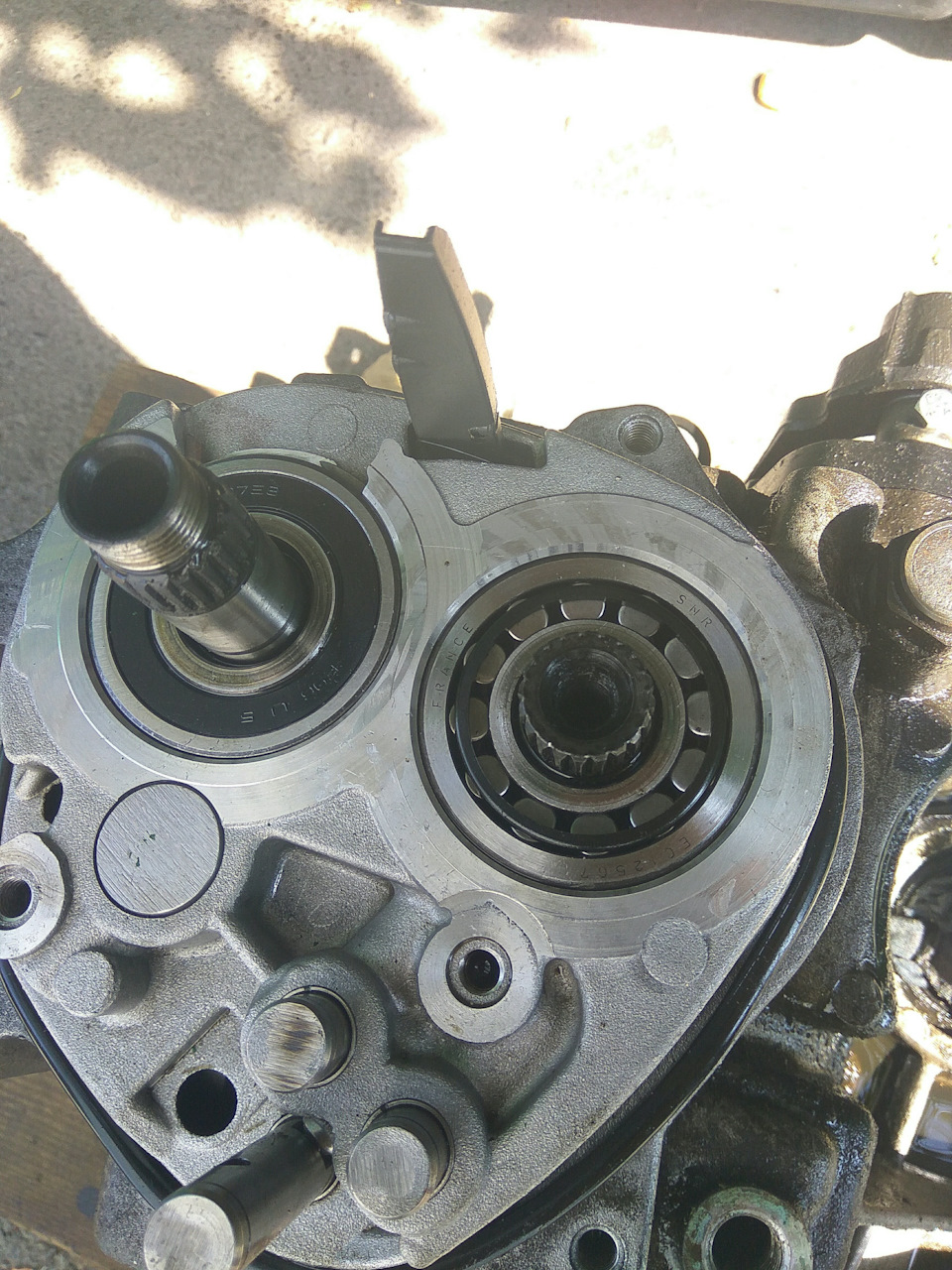

Дальше вскрыл крышку пятой передачи для контроля состояния внутри и замены пары шестерен МКПП jr5 102, 41/31 на пару 39/31 которая у меня была установлена на родной МКПП.
После сборки, залил в коробку керосина, сколько смог влить чтобы вымыть изнутри остатки масла воды стружки и т.п. все оказалось нормально.

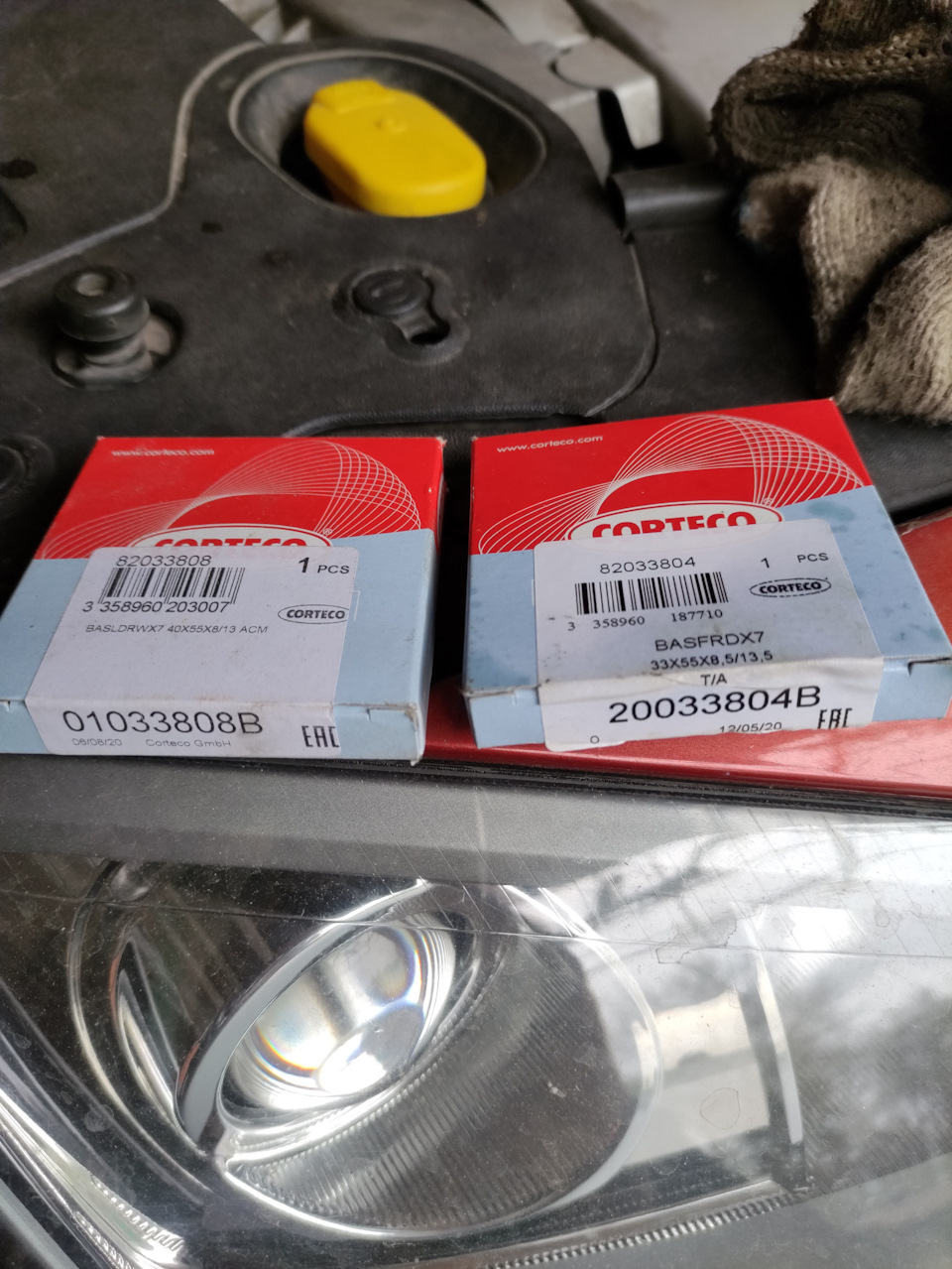

Испортил один комплект. Лучше при замене иметь оправку для посадки на нужную глубину.
К новой МКПП привык быстро, дискомфорта не испытываю. Изменилась манера езды и все ок!👍 Сейчас на пятой передаче при 100 км/ч, 2500 об. Двигатель не ревёт, расход даже снизился. В общем мне нравится. Ну и ехать машина стала немного поживее несмотря на годы.
На этом все. Кому что интересно спрашивайте!
Свап кпп jr5

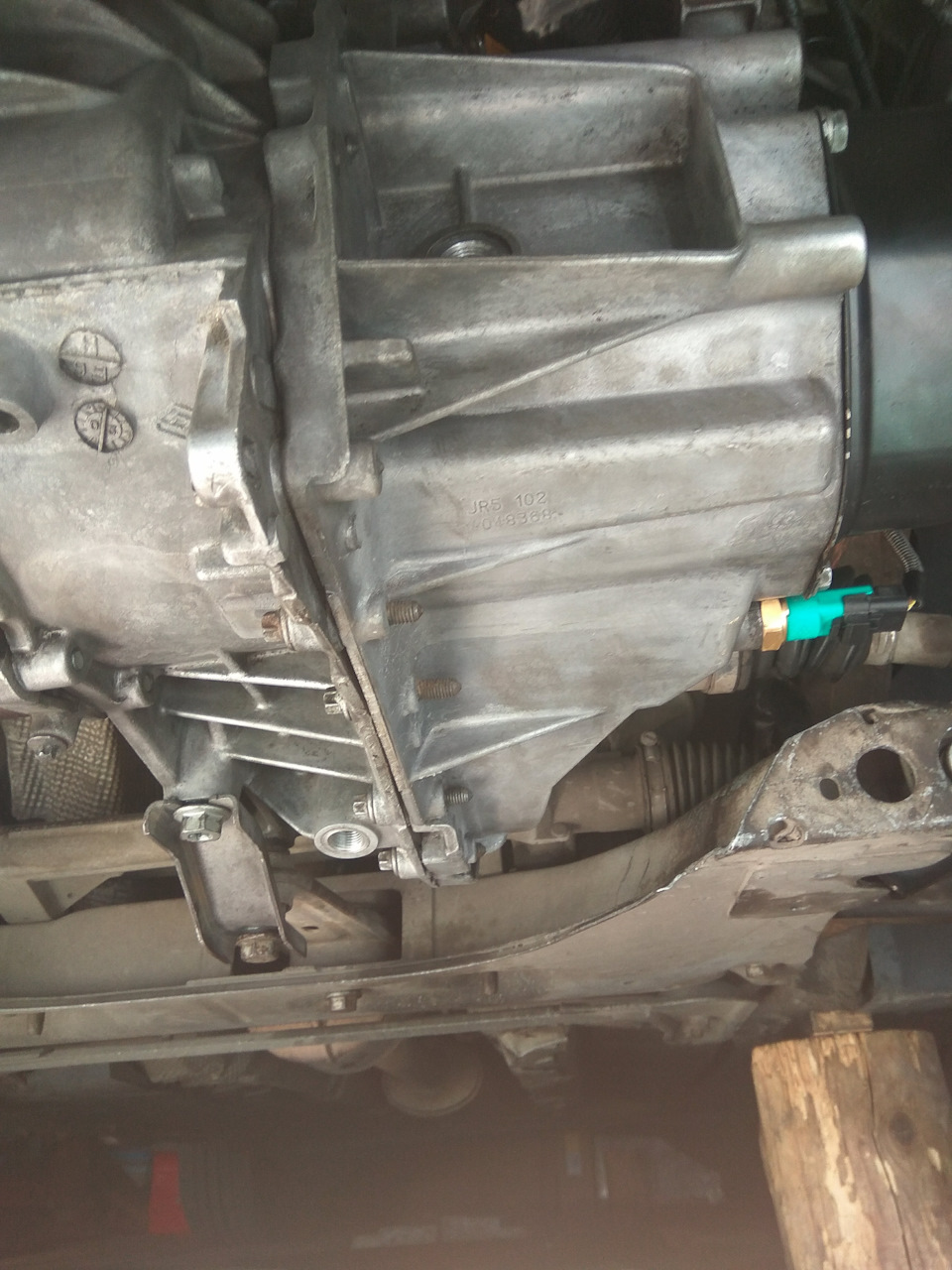

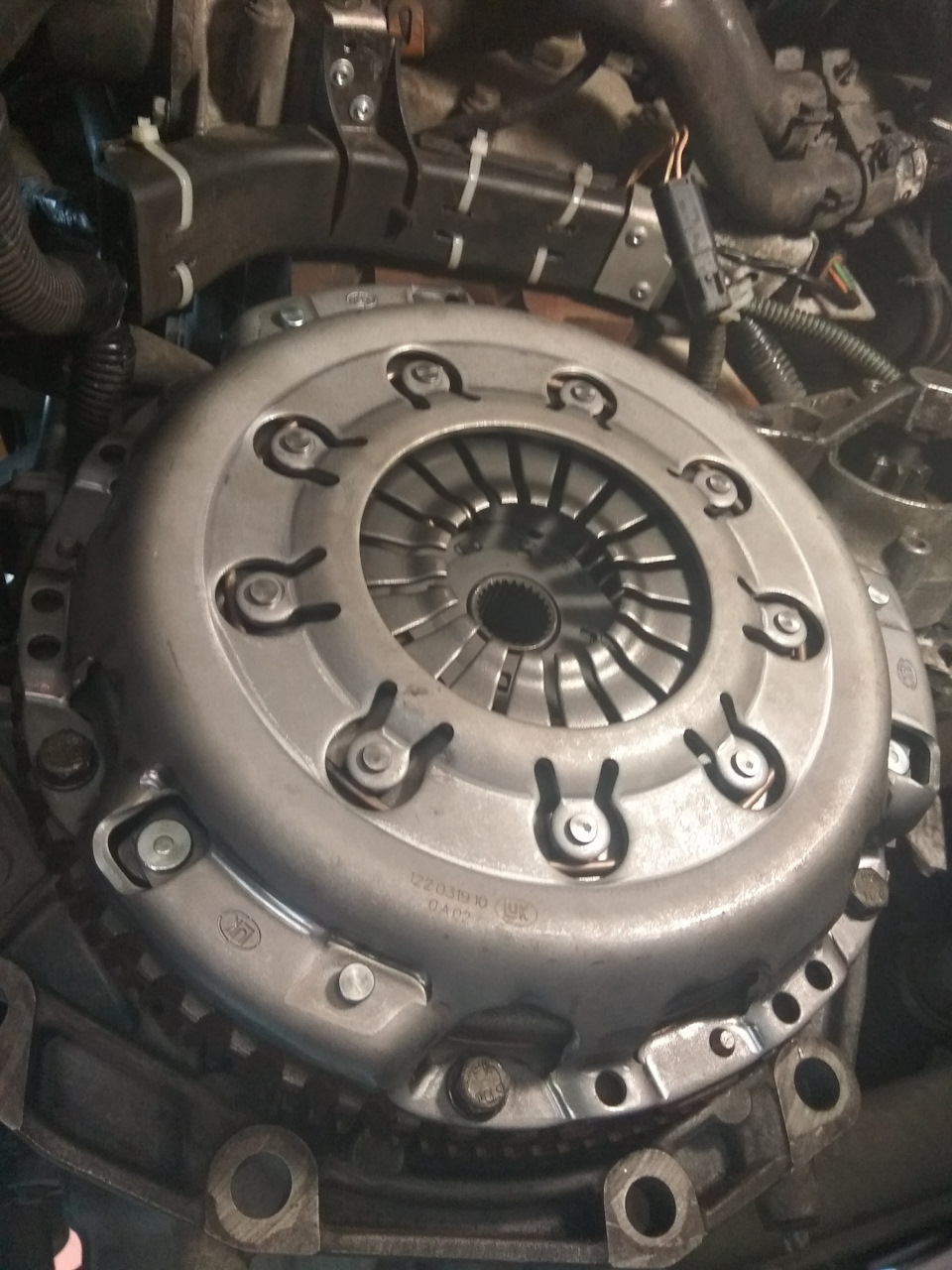

Так как процесс долгий и занимает много времени буду писать частями. Вчера собрали перед, заменили кпп. Всплыли несколько косяков про которые я забыл, но обо всем по порядку.
Ввиду вопросов: граждане и товарищи. Я присобачил кпп jr5 вместо кпп ВАЗ, который ставили и ставят только на 1.8, на блок 1.6 и оно все подходит. Идеально, Карл. И jr3 тоже встанет. И переход с jr3 на jr5 тоже возможен тк корпуса снаружи у них одинаковые. Можно даже от логана и ещё чего-нибудь поставить, заменив только Картер сцепления, который продаётся отдельно под блок ВАЗ

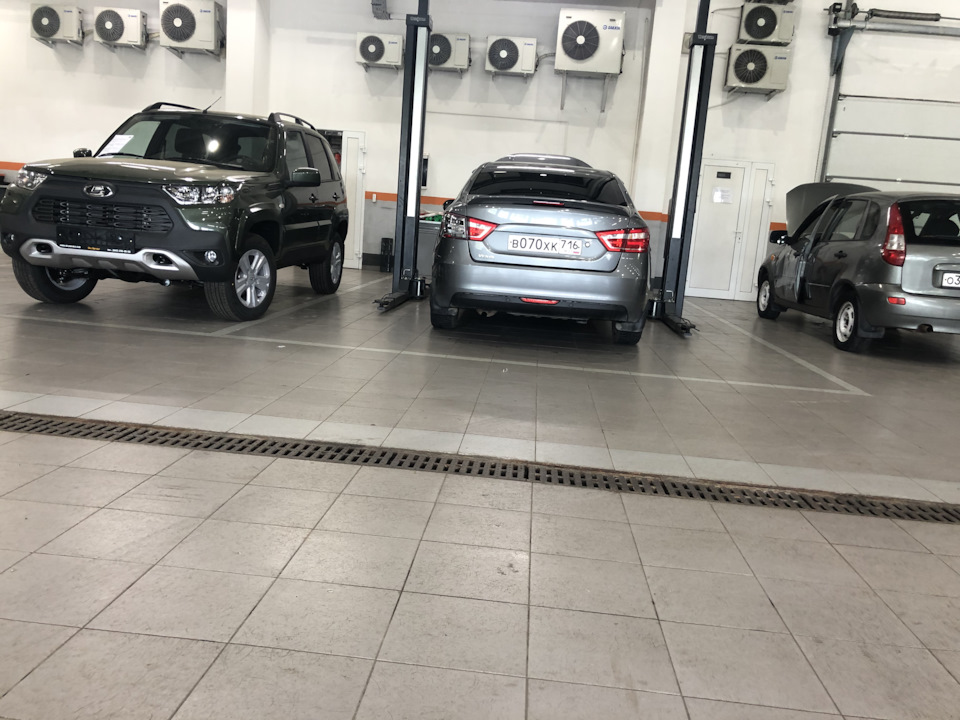

Утро началось довольно нервно, из-за предстоящего мероприятия спал плохо и утром сильно тупил. Долго и упорно переносил все запчасти из дома в багажник автомобиля, пытался все 100 раз перепроверить, получалось плохо. Ладно, запихнул все что есть, покатил в гараж за колёсами. В итоге опоздал ко времени записи, но ребята были готовы к масштабу бедствия и ничего не сказали. Все оформил, сдал машину в приемку и пошёл пить чай, пока машину моют. В кан авто на мусина со второго этажа виден весь цех и, смотрю, все мастера скучились. Оказывается я проспал момент как мою машину загнали на пост. Спускают, надеваю жилет опознавательный (он яркий чтобы, если что, не промахнуться при отстреле🤪), иду к машине. Народ столпился посмотреть на ту дичь, с которой я приперся. 100500 вопросов, багажник разгрузили и процесс, неспешно пошёл.
Убрали все что мешало под капотом и мастер мне говорит: а ты трубку сцепления тоже купил?
JR5-008 — какую пару 5-ой передачи выбрать?
Приветствую, коллеги!
Чтобы не тянуть кота за хвост — меня интересует Ваше мнение о замене 5-ой передачи на КПП JR5-008, которая на 2-ой Лагуне идет в комплекте с F4P 770, в данном случае у меня такая.
Тут, на Драйве2 пока встретил пост коллеги Bolt12Rus, который опять же ссылается на пост коллеги MaPaToC — больше прямых записей мне не попадалось, может плохо искал?

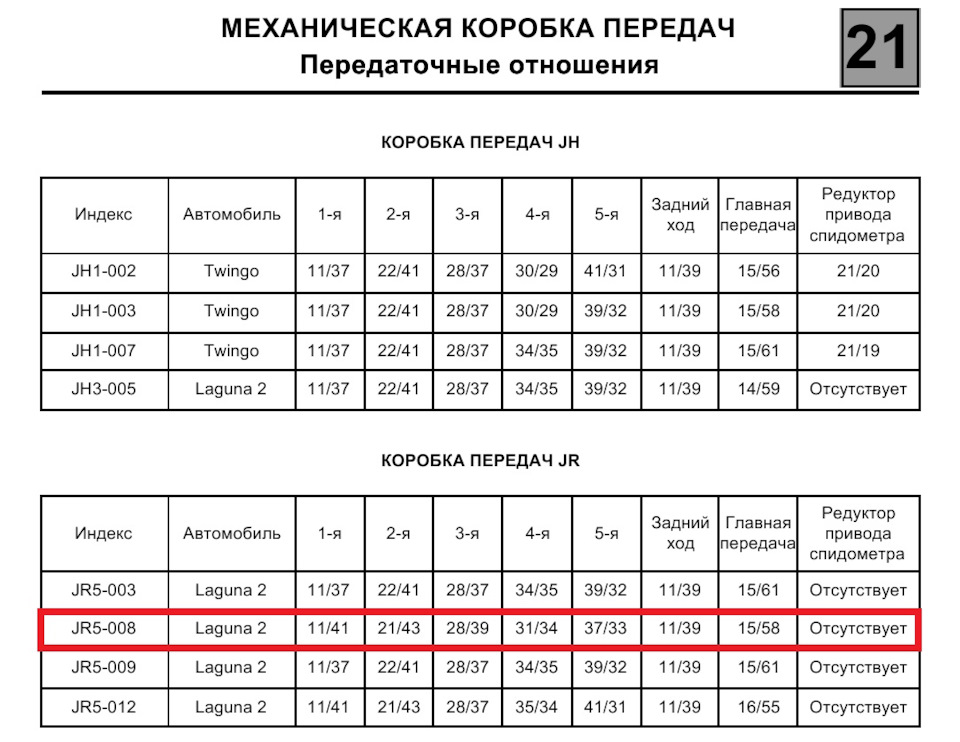

По мануалу MRBVJHJR для коробки JR5-008 имеем следующее:
т.е. штатная пара 5-ой передачи стоит 37/33 = 0,892
Bolt12Rus установил пару с передаточным отношением 39/32 = 0,820, MaPaToC же «рванул, с места в карьер» — 42/31 = 0,738.

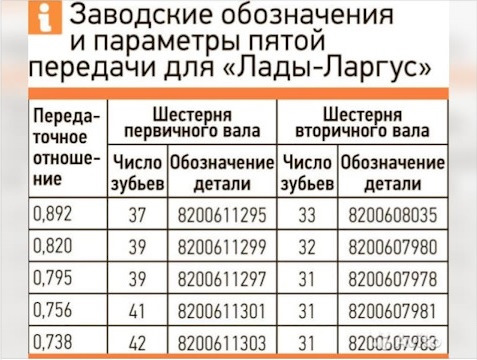

Для 5-ой передачи коробки JR5 существуют такие пары:
У кого какое мнение будет? — для себя склоняюсь пока к паре 0,795
___________________________________________________________________________________
P.s. Обновление поста № 1
1. Спасибо к присоединившимся с подсказками коллегам, поделившимся практическим опытом по замене пары 5-ой передачи RuslaniKi — его пост тута, и olegsrb, его пост — здеся
Коллега RuslaniKi с двигателем F4P установил самую скоростную пару 42/31 = 0,738, но по опыту эксплуатации пришел к выводу, что «на нынешний момент может бы не брал самые быстрые шестерни. Взял бы предыдущие. 41 и 31 зуб», т.е. 41/31 = 0,756
Коллега olegsrb с движком К4М также установил пару 42/31 = 0,738, и с его слов «передача очень длинная, движок 1,6 тянет её, но тихонечко. На трассе на дальняк идеально, так как можно ехать на высокой скорости (например автомагистрали с разрешенной 110 км/ч), а в салоне тишина (относительная 🙂 ), так как обороты не высокие. Ездил один, груженный не проверял»
Пока такой имеемый опыт коллег

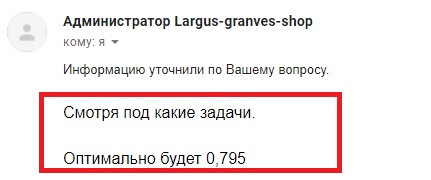

2. На мой сегодняшний запрос в Largus-granves-shop о их рекомендациях по подбору 5-ой пары для 2-ой Лагуны с двигателем F4P получен ответ, что они считают оптимальным установить пару 39/31 = 0,795
Вот такой расклад на настоящий момент, и мое мнение все больше склоняется заменить на пару 41/31 = 0,756, к мысли о которой и пришел коллега RuslaniKi, а также посоветовал коллега Performance31
Сорри, сегодня не получилось, но все-таки создам в Excel’e калькулятор с графической визуализацией, и добавлю в пост — вместе посмотрим что на что выходит
___________________________________________________________________________________
P.p.s. Обновление поста № 2

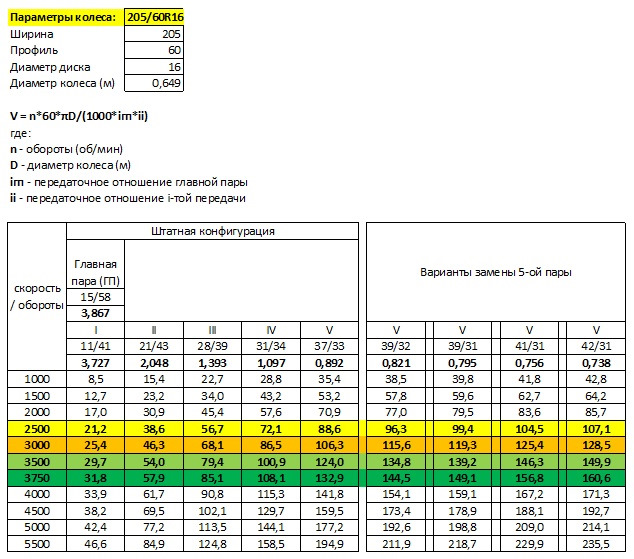

1. Создал все-таки в Excel’e калькулятор, но так и не разобрался на скорую руку как сделать графическую визуализацию, но тем не менее…
Ради интереса сравнил не только разные передаточные числа 5-ой передачи JR5-008, но и разную резину, т.к. планирую переобуться с 205/55 R16 на 205/60 R16
Итак, кому интересно, — делайте выводы сами
2. Заказал все-таки пару 41/31 = 0,756, уже вышла в мой адрес, ждем(с)
