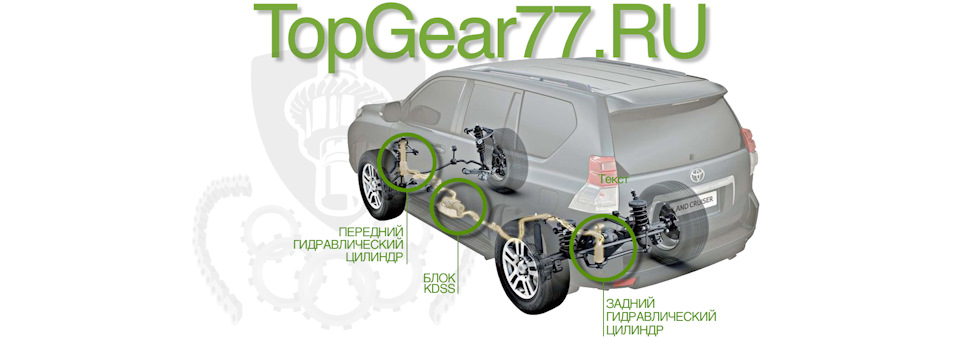

Конструктивно предусмотрено два гидравлических цилиндра на переднем и заднем стабилизаторе, которые объединены между собой гидравлической магистралью через блок управления клапанами, на котором установлено еще два цилиндра (компенсационные резервуары). При передвижении автомобиля по прямой и ровной дороге, система находится в пассивном режиме блокирую весь контур, обеспечивая избыточное давление на переднем и заднем стабилизаторе. Это позволяет снизить крен автомобиля при совершении маневров, клевки при разгоне и торможении.
Система снижает давление в гидравлических цилиндрах стабилизаторов (увеличивает ход подвески) только в тот момент, когда автомобиль передвигается по неровной поверхности. Этой системой оснащаются не все комплектации автомобилей Toyota Land Cruiser Prado 150.
КАКИЕ ПРЕИМУЩЕСТВА ДАЕТ СИСТЕМА KDSS
Система дает ряд преимуществ в условиях бездорожья, в сравнении с другими внедорожниками, особенно на холмистой местности. Благодаря ей, подвеска имеет повышенный ход и может работать на пределе своих возможностей сохранять сцепление колес с грунтом, при этом она не позволяет регулировать дорожный просвет.
Не нужно переключать настройки подвески в зависимости от дорожной ситуации, эта система работает самостоятельно. Для управления и распределения жидкости по цилиндрам, она основываясь на показаниях различных датчиков, оценивающих дорожную ситуацию.
РАСПРОСТРАНЕННЫЕ НЕИСПРАВНОСТИ СИСТЕМЫ KDSS
Наиболее распространённая поломки в системе, это выход из строя клапанного блока. Его корпус подвергается коррозии, что приводит к нарушению герметичности системы и выходу из строя внутренних элементов.
Вторая распространенная неисправность, это выход из строя электронной части блока в следствии попадания влаги внутрь корпуса, где расположена плата. Происходит это по той же причине, коррозии алюминиевого корпуса блока.
Основная причина, которая вызывает эту проблему, вызвана наличием щелочей, солей и кислот содержащихся в окружающей среде. Они способствует разрушению защитной (оксидной) пленки алюминия, в следствии чего он начинает корродировать (растворяться) от воды с содержанием солей, кислот и т.п.
Наш автосервис «TopGear77» помогает в решении этих пробоем. Мы ремонтируем и восстанавливаем не только электронную но и гидравлическую часть блока с гарантией 12 месяцев. У нас можно приобрести восстановленный блок в обмен на неисправный за 25000 рублей. Замена блока в нашем сервисе – 15000 рублей за 3-4 часа в день обращения (в стоимость включено: гидравлическая жидкость, снятие/установка блока, прокачка системы).
СИМПТОМЫ ГОВОРЯЩИЕ О НЕИСПРАВНОСТИ KDSS
-На приборной панели горит (появляется) ошибка KDSS
-Кузов автомобиля Toyota Land Cruiser наклонен (перекос, завалило на одну сторону)
-При прохождении поворотов появляются сильные боковые крены
-Стуки в подвеске при повороте руля
ОБСЛУЖИВАНИЕ СИСТЕМЫ KDSS
В соответствии с техническим регламентом, каждые 80000 км необходимо производить замену гидравлической жидкости в системе.
С уважением,
Специализированный сервис по ремонту: раздаточных коробок, редукторов, электромагнитных и гидравлических муфт включения полного привода, насосов Haldex, блоков KDSS, электронных блоков управления, светодиодный фонарей.
Toyota KDSS (Kinetic Dynamic Suspension System)
Инженерам, созидающим универсальные вседорожники, всегда так или иначе приходится искать компромисс между высокой проходимостью и более-менее пристойными дорожными повадками. В «Тойоте» придумали свой вариант решения проблемы – электронно-управляемую систему кинетической стабилизации подвески KDSS.
Как все гениальное, KDSS довольно проста. По замкнутому контуру с гидроаккумуляторами, клапанами и датчиками циркулирует жидкость, проходя через два гидроцилиндра, соединяющих стабилизаторы поперечной устойчивости с кузовом. Если автомобиль движется по ровному шоссе, все клапаны системы закрыты, и жидкость теряет возможность свободно перемещаться по системе. Поршни гидроцилиндров блокируются, и стабилизаторы оказываются жестко связанными с кузовом, что в результате предотвращает крены в поворотах. Когда машина попадает на разбитый асфальт, клапаны гидроаккумуляторов открываются, компенсируя резкие перепады давления жидкости, что позволяет заметно снизить колебания кузова.
На бездорожье электроника и вовсе отключает стабилизаторы. Все клапаны открыты, поршни внутри цилиндров получают полную свободу, и подвеска обретает способность совершать максимальные ходы, обеспечивая наилучшее сцепление колес с поверхностью.
Водителю не обязательно вдаваться в подробности того, как работает система. Ему даже не нужно утруждать себя переключением режимов – электронный блок управления сам знает, что и когда ему делать. Те, кто имел возможность сравнить поведение автомобилей с KDSS и без нее, в один голос заявляют, что система, дескать, позволяет чувствовать себя намного увереннее как на бездорожье, так и на хорошей дороге. А уж про повороты и говорить нечего: в крутом вираже да на хорошей скорости помощь гидравлики, поддерживающей кузов в горизонтальном положении, может оказаться просто неоценимой.
Разработанная в 2004 году, система отличается высокой надежностью. Как правило, у владельцев автомобилей KDSS претензий к ее работе нет. Надо лишь не забывать через 60–80 тыс. км поменять жидкость и проверить баланс давления, но непременно у дилеров, располагающих для этого специальным оборудованием и квалифицированным персоналом. В противном случае система просто перестанет «чувствовать дорогу».
Когда речь идет о безопасности, мелочиться не стоит. Даже ощутимая, как может показаться поначалу, переплата на поверку не такое уж мотовство. Разница в цене между «Прадо-Комфорт» без KDSS и версией «Элеганс», оборудованной ею, немалая – 203 тысячи руб. Однако в эту сумму входит масса других опций, без которых люксовый вседорожник смотрится как обнищавший граф – ксеноновые фары, подсветка порогов, рейлинги, парктроник, камера заднего вида, датчики дождя и света, подогрев и электрорегулировка сидений и многое другое.
Система kdss. Обзор и отзывы
Перед повествованием о системе KDSS, считаем нужно уделить немного времени компании, благодаря которой она появилась на свет. Если вы не знали, то создали эту электронную систему в Австралии в содействии с японским автогигантом Тойота Моторс. Что мы знаем о японском бренде? То, что благодаря Киитиро Тоёда и еще нескольким выдающимся личностям, которые в свое время руководили автомобильным гигантом, японцы смогли вывести Тойота Моторс на первое место в Азии по количеству проданных автомобилей.
В новейшей истории японцам даже удавалось на некоторое время опережать сам Фольксваген, владеющий более чем десятком дочерних автомобильных предприятий. Это как минимум вызывает восторг. Сегодня же Тойота Моторс отвечает за появление самой престижной азиатской автомобильной марки. Речь, конечно же, о Лексусе, на одной из моделей которого, к слову, и началась история системы под названием KDSS.
Первое появление электронной системы KDSS
Впервые вышеупомянутая система появилась на легендарном внедорожнике Лексус GX под номером 470. Сам автомобиль был запущен в серийное производство еще в 2002 году, однако новая работа мастеров из Австралии в виде системы кинетического контроля и еще ряда инновационных «вкусностей» заставило производство с 2004 года начать внедрять эту разработку в новые автомобили.
Успех не заставил себя ждать, ведь внедорожник премиум-класса до сих пор пользуется невероятной популярностью на всех континентах. На протяжении 4 лет лишь покупатели Лексус GX 470 могли насладиться KDSS, но с 2008 года Тойота решает внедрить эту разработку в свой Ленд Крузер 200. А спустя еще два года ее получает и всеми любимый Тойота Прадо. Электронная система оказалась настолько успешной, что ее даже «всунули» в суперкар от МакЛарен. С 2012 года она устанавливается в модели МР 4 12С.
Что такое KDSS и каков принцип его работы?
Итак, что же из себя представляет система KDSS? KDSS – это Kinetic Dynamic Suspension System, что переводится как кинетическая динамическая система подвески. Разработана она в городке под названием Дансборо, базирующемся в Австралии. Права на это изобретение принадлежит компании R&D, которая разрабатывает гидравлические цилиндры и другие полезные для автомобилей элементы. Электронная система кинетической стабилизации подвески позволяет автомобилям с внушительно массой, которой обладает тот же Лексус GX 470 или Тойота Ленд Крузер, демонстрировать управляемость уровня премиум-седанов.
Главная особенность системы KDSS – это возможность перехода в пассивный режим, когда внедорожник движется по ровной поверхности. Но как только машина попадает на бездорожье, жидкость, которая циркулирует по двум гидроцилиндрам, соединяющие стабилизаторы поперечной устойчивости и кузовом, начинает перемещаться по всей системе. Все клапаны открыты и жидкость, двигаясь по ним, обеспечивает прекрасную управляемость в целом. Поршни, находящиеся внутри цилиндров, получают от системы полную свободу действий, чем обеспечивают автомобилю максимально возможные ходы по поверхности.
Электронной систему назвали не зря, ведь водителю не нужно вдаваться в подробности ее работы, так как она самостоятельно содействует с электроникой автомобиля. Как правило, покупатели, которые приобрели машину с такой опцией, даже не знают о ее существовании. Единственное, что требует KDSS от своего владельца – это смены жидкости и проверку баланса давление. Такая замена происходит раз в 80 тысяч пробега.
Вывод
Мы не упомянули о том, что электронная система кинетической стабилизации подвески – это дополнительная опция. Разница в стоимости комплектации довольно внушительная, но такой высокий ценник неспроста. За довольно немалое время существование KDSS отрицательных отзывов практически не было, а вот положительных хоть отбавляй.
Посудите сами, разработка австралийских инженеров позволяет улучшить уровень управляемости как на трассе, так и на внедорожье. Также система является неоценимым помощником в поворотах, ведь входя в крутой вираж на приличной скорости, гидравлика позволяет удерживать машину в горизонтальном положении, чем обеспечивает идеальное сцепление для внедорожника.
KDSS (Kinetic Dynamic Suspension System)
Для начала, что такое KDSS. KDSS это система в которой по замкнутому контуру с гидроаккумуляторами, клапанами и датчиками циркулирует жидкость, проходя через два гидроцилиндра, соединяющих стабилизаторы поперечной устойчивости с кузовом. Если автомобиль движется по ровному шоссе, все клапаны системы закрыты, и жидкость теряет возможность свободно перемещаться по системе. Поршни гидроцилиндров блокируются, и стабилизаторы оказываются жестко связанными с кузовом, что в результате предотвращает крены в поворотах. Когда машина попадает на разбитый асфальт, клапаны гидроаккумуляторов открываются, компенсируя резкие перепады давления жидкости, что позволяет заметно снизить колебания кузова.
Более подробно:
www.zr.ru/content/article…_v_porozhneje_-_s_polzoj/

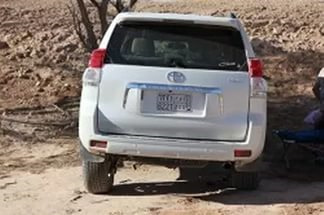

Многие на драйве, или на форумах пишут, что наши автомобили оборудованные системой KDSS имеют такую замечательную специфику как перекос кузова на правую сторону, кто то грешит на то, что у Prado не правильная развесовка кузова, кто то на саму систему DKSS. С гарантийными машинами дилер предлагает множество вариантов борьбы с этой проблемой, кто то меняет масло, перепрограммирует систему, кто то меняет пружины, не добросовестные дилеры отрекаются от KDSS бумагой, на которой напечатан допуск крена кузова, ну а самые добросовестные меняют KDSS по гарантии.
Что же касается моего автомобиля, он 2012 года выпуска, оборудованный этой системой, эксплуатируется редко, но я не могу сказать что за все время эксплуатации я замечал перекосы, потому что как таковых не было, и вот сегодня утром выгоняя из гаража обратил внимание, что и на ровном полу, и на небольшой неровности автомобиль стоит ровно.
Так может быть дело все таки ни в машине, а в придирчивых владельцах? Я согласен что гарантийные случаи есть, и от этого не кто не застрахован, но не в таких же масштабах…
Обслуживание системы KDSS внедорожников TOYOTA
В этой статье мы постараемся сформулировать основные моменты по обслуживанию системы KDSS на LandCruiser Prado 150. Они также могут быть отнесены к другим моделям, оснащенным этой системой.
1. Устройство и назначение системы KDSS
2. Типичные проблемы при эксплуатации автомобилей с KDSS
3. Мифы вокруг эксплуатации и обслуживания KDSS
4. Диагностика и обслуживание KDSS
Устройство и назначение системы KDSS
Для начала, еще раз напомним еще раз устройство и назначение KDSS.

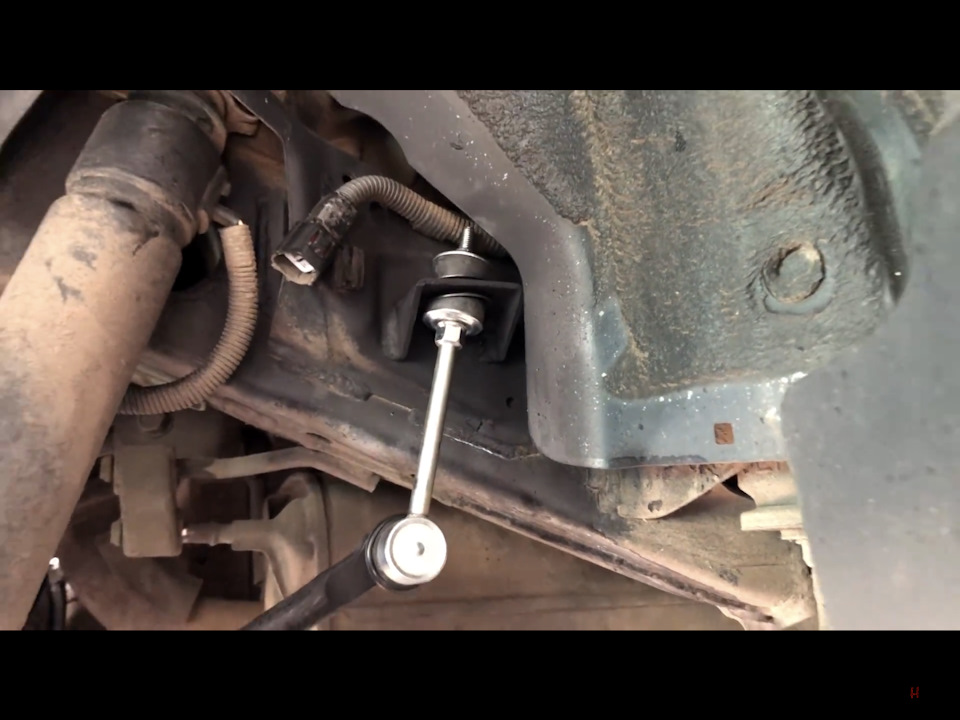

Система KDSS предназначена для уменьшения крена автомобиля при движении в условиях хороших дорог и улучшения управляемости при движении по бездорожью. Она представляет собой гидравлические цилиндры, установленные на левые опоры переднего и заднего стабилизаторов поперечной устойчивости. Они корректируют усилие стабилизатора, переключая гидравлические контуры с использованием электронного управления.
При движении по хорошей дороге гидравлический канал между передним и задним гидравлическими цилиндрами перекрывается, и стабилизаторы поперечной устойчивости работают более эффективно, крены кузова становятся меньше. При движении по по бездорожью гидравлический канал между передним и задним гидравлическими цилиндрами открывается, и усилие стабилизаторов поперечной устойчивости уменьшается. Как следствие, поддерживается и надлежащий ход подвески, и улучшается управляемость на бездорожье.
Типичные проблемы при эксплуатации автомобилей с KDSS
Достаточно часто в защитный кожух системы KDSS на Land Cruiser Prado после езды по бездорожью, пересечения болотистой местности забивается грязь. Частицы грязи забиваются в кожухе и влага плохо испаряется из него. Это приводит к окислению и разрушению контактов в разъеме блока KDSS. Избежать проблемы можно если в конце зимнего сезона и после продолжительной езды по болотистой местности, снимать защитный кожух и проводить элементарную очистку блока и электрических разъемов от грязи.
Если пренебрегать этой процедурой, то рано или поздно система выйдет из строя. Признаки, по которым легко можно определить, что вы столкнулись с неисправностью в системе KDSS:
• Горящий символ KDSS на приборной панели.
• Стук в подвеске с левой стороны, именно там, где расположен гидроцилиндр.
• Явный перекос кузова автомобиля.
• Сильные боковые крены при при прохождении поворотов.
Официальное руководство по ремонту TOYOTA не предполагает возможность ремонта системы KDSS. У официальным дилеров клиенту могут предложить только замену его элементов. Более того, ряд этих элементов конструктивно выполнен «одноразовыми». Например как насос системы на фото ниже.
Это означает, что обслуживание системы KDSS и поддержание ее в рабочем состоянии — единственный способ сэкономить существенную сумму денег.
Мифы вокруг эксплуатации и обслуживания KDSS
1. Можно выровнять систему раскачивая кузов вручную влево-вправо. — Нет, нельзя. Единственная польза от этого действия — позанимаетесь физкультурой.
2. Стороны кузова можно выровнять до идеала и полностью убрать перекос. — Это тоже не так. Расхождение допускается автопроизводителем и выровнять кузов до миллиметра невозможно.
3. Система KDSS необслуживаемая. — Это заблуждение.
Во время каждого ТО насос системы KDSS необходимо очищать от влаги и проверять состояние контакта. Разъем нужно отсоединять и смазывать фишку силиконовой смазкой.
Вообще, на сегодня однозначного ответа о причине появления влаги в блоке KDSS нет. Так одна из теорий утверждает, что причина кроется в негерметичности блока клапанов KDSS и устранение ее обеспечит отсутствие коррозии контактов в блоке управления. В то же время, некоторые специалисты утверждают, что коррозия возникает благодаря влаге, которая попадает в гигроскопичную жидкость через дефекты в разъема и соединениях системы. В любом случае, одной герметизацией блока решить проблему нельзя и отказываться от регулярной профилактической очистки, означает рано или поздно столкнуться с дорогостоящим ремонтом KDSS.
У нас в TOLEX Tuning наработан большой опыт работ по KDSS. Как выполняется обслуживание системы мы покажем в этой статье на примере автомобиля Land Cruiser Prado 150, владелец которого обратился к нам в техцентр с ошибкой KDSS.
Диагностика и обслуживание KDSS
Порядок действий следующий:
1) Выполняется компьютерная диагностика системы KDSS и проверка на целостность элементов системы.
Поскольку LC Prado 150 оснащен электронным датчиком давления, при проведении компьютерной диагностики считываются не только коды ошибок (текущие и сохранившиеся в памяти), но и потоковые данные, которые позволяют точнее выявить неисправность.
2) Выполняется проверка давления в системе дилерским аппаратом для прокачки системы KDSS.
Все замеры проводятся на ровной горизонтальной поверхности. Для выполнения процедуры лучше всего использовать стенд сход-развала. перед началом замеров выравнивается давление в шинах, чтобы исключить возможность перекоса из-за разницы в давлении. Далее производится ряд замеров по контрольным точкам от поверхности до точки на передней и задней части подвески.
Процедуру можно упростить и выполнить замеры расстояния от поверхности земли до верха бампера. Затем рассчитать разность высот подвески автомобиля слева и справа. Эти действия выполняются как для передних, так и для задних колес.
Согласно сервисной документации допускается разность высот подвески автомобиля слева и справа до 20 мм.
В системе KDSS используется специальная гидравлическая жидкость, разработанная для применения в активной подвеске автомобилей TOYOTA — TOYOTA SUSPENSION FLUID AHC. Жидкость рассчитана на весь срок службы автомобиля, но в случае замены любых элементов блока KDSS, после разгерметизации системы ее необходимо заменить.
3) Выполняется прокачка переднего и заднего цилиндров.
Если в процессе удаления воздуха обнаружена утечка жидкости, следует немедленно сбросить давление и устранить утечку. Чтобы удалить воздух, требуется примерно 4 л жидкости.
Порядок выполнения процедуры следующий:
— Снимается защита распределителя стабилизатора.
— Снимается колпачок впускного канала прокачки и подключается масляный насос высокого давления заправленный жидкостью TOYOTA SUSPENSION FLUID
— Ослабляются заслонки корпуса блока управления стабилизаторами на 1-1,5 оборота.
— При помощи насоса высокого давления, нагнетается жидкость в систему под давлением 50 кг/см2
— Ослабляются штуцеры прокачки корпуса блока управления, переднего и заднего гидроцилиндров соответственно до удаления воздуха из системы и закрываются.
— Давление жидкости доводится до требуемой величины (26-30 кг/см2 в зависимости от температуры) и проверяется высота автомобиля после стабилизации 2-3мин.
— Затягиваются заслонки блока управления, отсоединяется насосс, устанавливается колпачек и ставится защита.
После прокачки системы KDSS следует провести дорожное испытание, имитируя различные режимы движения, включая проезд неровностей, наклоны кузова, разгон и т.д. Подключив сканер, надо убедиться в отсутствии ошибок системы и проконтролировать текущие данные (соответствие давления норме).
К сожалению, официальные дилеры до сих пор не могут сразу и в полном объеме решить возникшие проблемы, предпочитая подводить клиента к дорогостоящей замене всей системы KDSS.
Но при регулярной проверке системы KDSS в рамках планового ТО, а также простом уходе и удалении грязи после езды по бездорожью, данная система прослужит долгое время без появления неисправностей.
KDSS — что дальше?
Всем привет!
Давайте подискутируем?)
Стал размышлять на тему системы KDSS, что стоит на автомобиле.
Года идут и чем машина старше, тем больше вероятностей начала проблем с данной системой.
Потенциальных проблем там аж четыре — передний и задний гидроцилиндры, сам блок и задний стабилизатор, который с его плавающими сайлетнблоками, в случае выхода оных из строя — подлежит замене в сборе. Перепресовка это от лукавого, для конкретно этого стабилизатора. Не говорим ещё о самих трубках, которые могут сгнить.
Запчасти этой системы — новые стоят неслабо так, с б/у есть риски повторить все сначала.
Соответсвенно есть два пути:
Первый — ремонтировать систему по мере выхода из строя агрегатов. Те это стоимость оных от 20-60 тыс руб + работы и жидкость.
Путь второй — демонтаж системы и установка обычных стабилизаторов от комплектации комфорт — те подвеска будет аналогична 120 Прадику. Цена переделки с работами и всеми запчастями — в районе 30 тыс руб. В интернете много описаний — работы там не сложные.
Минусы первого подхода очевидны — стоимость и непредсказуемость выхода агрегатов из строя. Плюсы понятны — все родное как с завода.
Минусы второго варианта — добавится незначительно валкость и вопрос, как при последующей продаже автомобиля, потенциальные покупатели будут оценивать эту переделку. Плюсы — простая надежная подвеска, тупо все дешевле.
А вы что думаете по этому поводу?
Всем добра!
UPD февраль
Начал потихоньку готовить запчасти.
С Владика притащил стабилизатор передний вместе с скобами, стойками и втулками и доставкой — 2500
Задний стабилизатор так же с стойками скобами и втулками — 4500
Кронштейны — 1000 руб
Комплект передних и задних стоек
Передние втулки
Болты
Все вместе 3000 руб
Причём стойки зря взял — со стабами пришли в отличном состоянии.На первое время можно было не брать но пусть будут на замену.
Итого пока бюджет 11 000 руб (без стоек 9200)
