Установка поперечин Thule на крышу
Наконец-то приехал заказанный на прошлой неделе багажник Thule:
В комплекте три наименования:
1. грузовые аэродинамические поперечины Thule WingBar 969 (цифра влияет на ширину: чем число меньше — тем она длиннее). Рассчитаны на нагрузку до 100 кг.
2. Опоры поперечин к крыше Thule Rapid System 754 (для гладких крыш, без спец пазов — наш вариант).
3. Комплект крепежа: Thule Kit 1713 (специально для Skoda Rapid).
Всё выполнено очень качественно и основательно.
Выбирал аэродинамические поперечины, т.к. все жалуются на шум при езде от обычных квадратных реек (оригинальные шкодовские или аналоги других производителей). За комплект багажника дилер запросил 16600 руб, так что Thule — отличная и даже бюджетная альтернатива.
Кстати был удивлен: поперечины дугообразно изогнуты, повторяя форму крыши. А со стороны выглядят ровными 🙂
Для начала ознакомьтесь с инструкцией. Я заскучал, разглядывая схемы и решил что и так разберусь, всё просто. В итоге — только потерял время. Инструкции очень простые, установка ускоряется на порядок! 🙂
Thule Kit 1713 содержит набор толстых стальных обрезиненных скоб-крюков со штырьком (входит в штатное место в дверных проемах) и резиновые подкладки. Резина плотная и очень толстая — сантиметра 3 местами точно будет. Будьте внимательны: все детали разные (перед-зад, лево-право), проверяйте номера, они идеально подогнаны под форму крыши.
Чтоб установка прошла быстро, следуйте краткому плану:
1. Возьмите поперечины. Поставьте на них сверху резиновую заглушку-обтекатель (рекомендуют смочить водой).
2. По краям поперечин вставьте планки-линейки. Сразу задвиньте их согласно инструкции: для передней 41 см, для задней 38,5 см. На других машинах и поперечинах значения будут другие!
3. Оденьте большие пластиковые крепления (те, которые «754») в прорези до линейки и зажмите эксцентриком, расположенным с внутренней стороны.
4. Приложите к основанию креплений толстые резиновые накладки из комплекта «1713» (не перепутайте положения, смотри инструкцию), тщательно придавите, чтоб они встали на свои места.
5. Аккуратно установите багажник на крышу. Он должен стать крепко и надежно.
6. Откройте боковые пластиковые крышки (где дырочка под замок и надпись Thule) и аккуратно оденьте крепежные скобы из комплекта, продев штырёк в переднее! отверстие над дверным проемом. Если будет упираться — ослабьте болт штатным шестигранником, всё оденется легко. Не бойтесь, болт не выпадет.
7. Повторите установку скобы с другой стороны.
8. Поправьте резинки (они должны стать на крышу с небольшим сдвигом (
3 мм) в сторону крыши и поочередно затяните болты.
9. Проверьте надежность крепления (у меня встало монолитно). Уверен, человека выдержит!
10. отверткой достаньте заглушки замков и вставьте сами замки.
11. По бокам поперечин вставьте заглушки (правые-левые различаются). Они вщелкиваются и четко занимают свое место.
12. Снизу добавьте резиновую заглушку (требуется вырезать ножницами по размеру). Там можно делать с запасом миллиметров в 5 и заправить излишек под крепление.
Устанавливая переднюю поперечину я проигнорировал порядок установки: собрал стойки, поставил на крышу и стал добавлять\ровнять поперечину. Выставить ровно таким образом очень сложно и долго! 🙂
заканчивал установку в полнейшей темноте, снимки потом просто в редакторе осветлил, так что за промахи резкости не ругайте 🙂
Все детали и нюансы у Thule настолько тщательно продуманны, что во время установки перфекционист внутри меня наслаждался, а лицо не покидала улыбка. Очень приятная штука!
Результатом я доволен! Осталось подобрать собственно велокрепления и можно выдвигаться на покатушки. Пока присматриваюсь к Thule OutRide 561, но не уверен, не будут ли они упираться в дверь багажника?

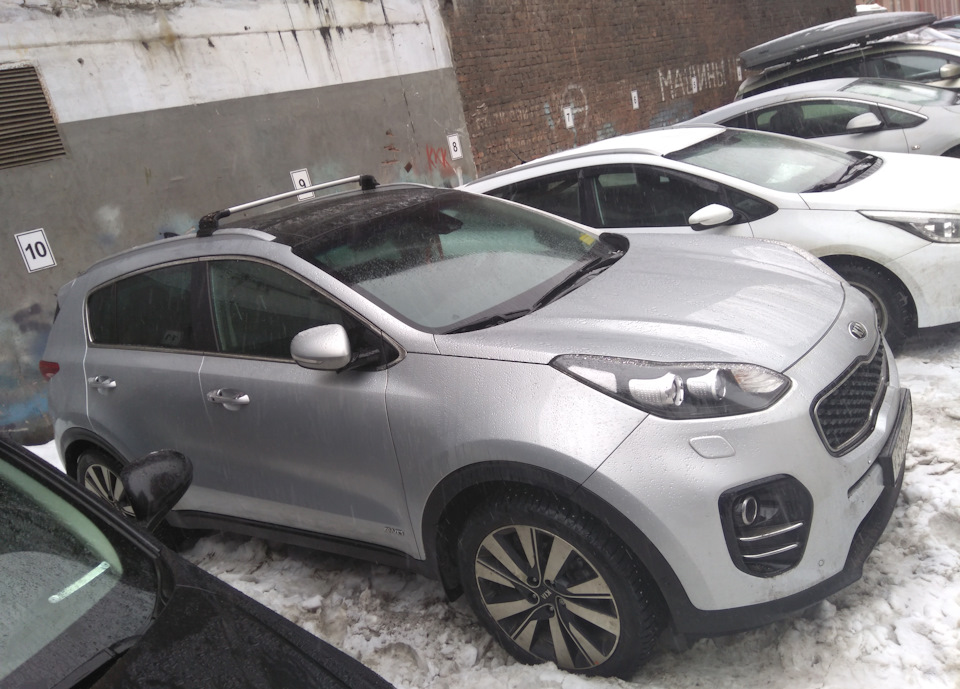

Решение: багажник Thule для KIA Sportage IV поколения с интегрированными рейлингами
Добрый день!
И Спасибо ВСЕМ!
Информация особенно для тех,
кто планирует установить багажник Thule для KIA Sportage 4 поколения.

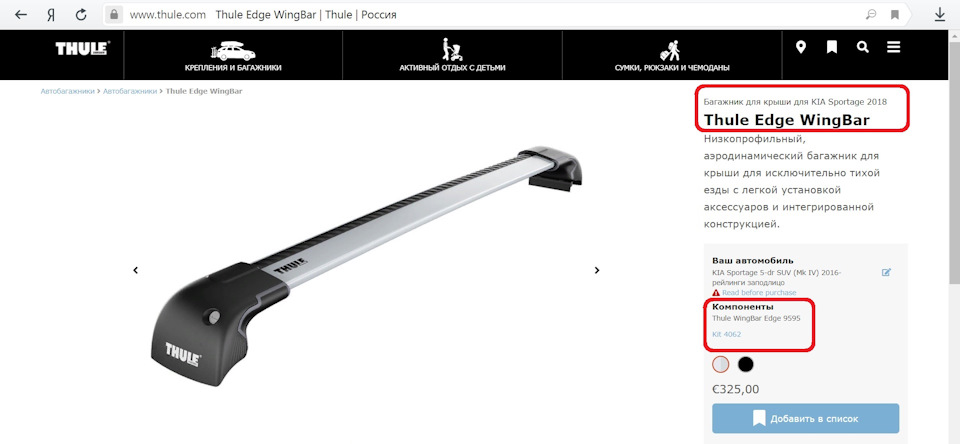

Каталог на официальном сайте рекомендует:
1) установочный комплект kit 4062
2.1) WingBar Edge 9595
2.2) упор 753 + дуги 118/120 см
I) по установочному комплекту
бытует ошибочное мнение, что Thule полностью дублирует комплекты, при разных номерах.
Так на Киа Спортаж:
Sportage IV (kit 4062) возможно полностью применим установочный комплект от
Sportage III (kit 4009)
Что такое Thule kit 4xxx серии — для интегрированных рейлингов, в большинстве случаев:
1) внешняя металлическая скобы с полимерным покрытием,
2) внутренняя металлическая скоба с полимерным покрытием
3) резиновая прокладка «седло»,
на которое упирается багажник, зажимаемый скобами
Сравнивая установочные комплекты kit4009 и kit4062 видно, что:
1) внешние скобы у обоих комплектов одинаковые — №019,
2) внутренние скобы у обоих комплектов одинаковые — №018,
3) резиновая прокладка «седло» разное:
— kit4009 — №022,
— kit4062 — №085
Резиновая прокладка, с первого взгляда практически одинаковая, разница лишь во внешней перемычке, которая ни на что не влияет,
Однако — при установке на рейлинг KIA Sportage IV kit 4009 (вместо kit4062) — заметная некоторая щель, между верхней частью интегрированного рейлинга и резиновой прокладкой («седлом»).
Кто-то может сказать: «не так и Важно, что есть эта щель!»
Но, стоить ли использовать установочный комплект от другого автомобиля, который не идеально прилегает, когда есть Нужный и Правильный установочный комплект.
?!
II) По системе WingBar Edge
О параметрах дуг можно посмотреть Здесь:
Багажник Thule WingBar Edge характеристики, схема, запчасти
Thule Рекомендует систему Thule WingBar Edge 9595 — дуги L+M,
однако возможно установить спереди дугу меньшего размера — вместо L установить M
соответственно подойдёт комплект Thule WingBar Edge 9595 (M+M)

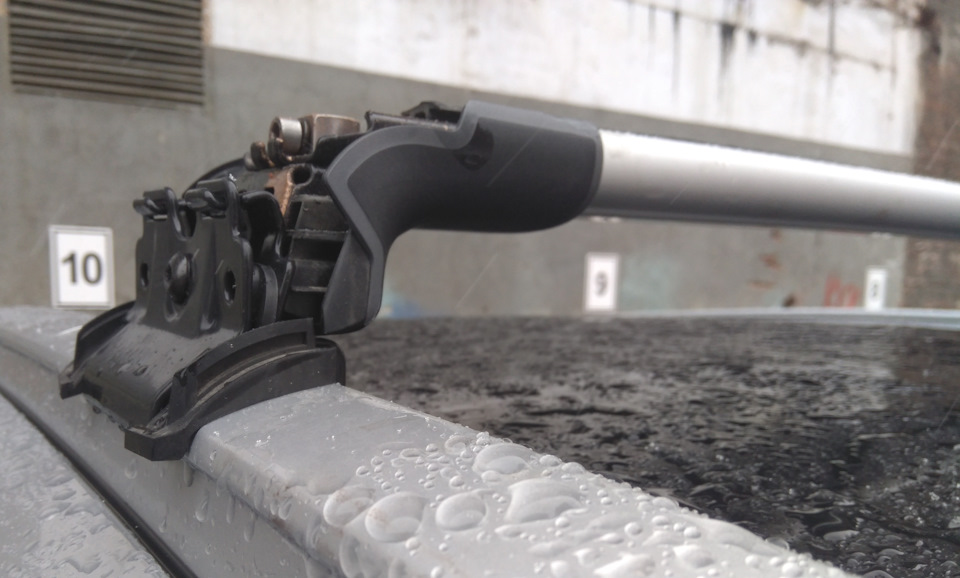

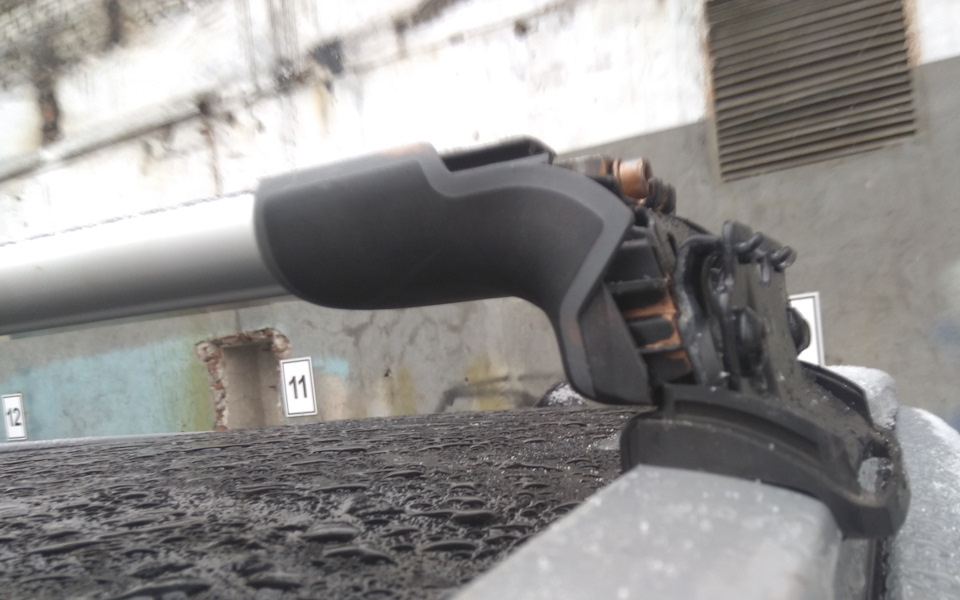

дуга была установлена над отверстиями, на внутренней стороне рейлинга, для установки багажника, при этом, возможно смещение вперёд, длина дуги М позволяет.
Важно! Thule гарантирует неизменное качество комплекта и отдельных его частей —
только при использовании согласно каталога подбора на официальном сайте!
Полное или частичное использование материалов запрещено.
Использование материалов разрешено исключительно с письменного разрешения пользователя ipspbrf
При согласованном использовании материалов статей необходима ссылка на ресурс.
2018 обновление Thule часть 3 — Новинка с 2019 модернизация багажным систем — полностью
proTHULE
proStoreClub
Добрый день!
И Спасибо ВСЕМ!
Достаточно давно, с конца 2017 года ходят слухи о полной модернизации/обновлении/эволюции багажных систем Thule:
— дуги,
— упоры,
— kit (установочные комплекты)
И вот слухи набирают обороты…
В планах у Thule запустить в Продажу с 2019 модернизированные багажные системы,
«старые» — существующие системы будут параллельно продаваться и заканчивать свой «век» в Поставке с Производства (обещают весь 2019).
Багажные системы Thule постоянно модернизируются и сменяют друг друга.
И вот наступил очередной upgrade (апгрейд)…

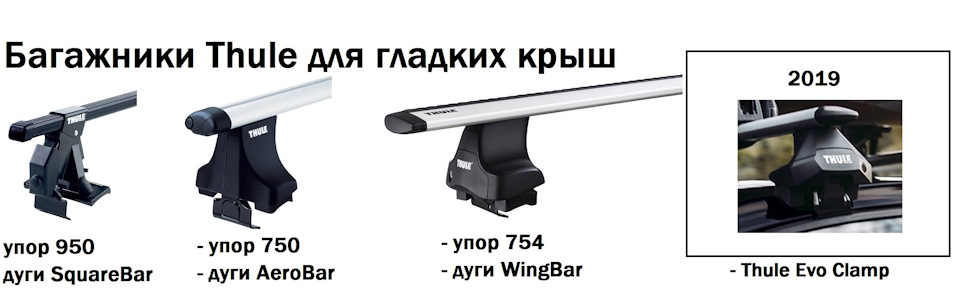

А каким будет Thule evo люция — Thule Evo на официальном сайте Производителя.
Упоры похожи на изделия по технологии «Стелс» (англ. stealth) и снабжены качественными ключами, ограничивающими момент затяжки.
ru.wikipedia.org/wiki/Стелс-технология
Дуги:
— Крыловидная дуга Thule WingBar Evo имеет резиновый уплотнитель Т-паза, который нет необходимости вынимать, для установки в него оборудования.
максимальная нагрузка 100 кг
арт 711×20 (711120, 711220, 711320, 711420, 711520)
Резиновый уплотнитель состоит из двух раздельных частей.
Полное или частичное использование материалов запрещено.
Использование материалов разрешено исключительно с письменного разрешения пользователя ipspbrf
При согласованном использовании материалов статей необходима ссылка на ресурс.
Некоторые изображения/фотография взяты из Интернета — Спасибо Владельцам!
Полное руководство по автобоксам Thule
Автомобильный бокс на крышу для путешественников — это дополнительное багажное пространство в автомобиле для ваших сумок и снаряжения, не жертвуя комфортом и безопасностью. Когда дело доходит до выбора автобокса, Thule — это бренд, о котором вы, возможно, уже слышали.
Покупая бокс на крышу Thule, вы гарантированно приобретаете качественный грузовой ящик для вашего автомобиля.
Компания Thule, регулярно признаваемая «лучшей в тестировании», уже давно является одним из лидеров рынка грузовых боксов на крыше. А учитывая их показатели безопасности, широкий диапазон размеров багажных боксов и использование прочных высококачественных материалов, нетрудно понять, почему.
Это руководство по автомобильным боксам на крышу Thule предоставит вам информацию, необходимую для того, чтобы решить, подойдет ли вам автомобильный бокс Thule.
Что такое автобокс Thule?
Багажники на крышу для автомобилей существуют уже довольно давно, и это постоянно растущий рынок, из-за чего становится все труднее узнать, что покупать и как получить лучшее соотношение цены и качества.
Багажные боксы Thule — это прочные грузовые боксы с твердым корпусом, которые крепятся к перекладинам на крыше вашего автомобиля. Эти универсальные продукты предназначены для решения широкого круга задач хранения, делая поездки более комфортными и удобными для вас и ваших пассажиров.
Изобретение хранилища на крыше стало откровением для путешественников, и не зря. Их универсальность во многих отношениях впечатляет. Вы можете купить бокс на крышу самых разных форм, размеров, цветов и дизайнов. Но Thule делает это особенно хорошо.
Конструкция багажного бокса Thule одинакова для разных моделей, но может незначительно отличаться в зависимости от желаемой прочности, жесткости и отделки. Большинство багажных боксов Thule имеют двусторонний доступ, что делает погрузку и разгрузку очень удобной.
Сколько может вместить багажный бокс Thule?
Ассортимент багажных боксов Thule разработан для размещения практически любого необходимого вам оборудования: от длинных и тонких коробок для лыж и удочек до больших и громоздких для всего вашего походного и уличного снаряжения.
Количество снаряжения, которое вмещает ваш автобокс, будет зависеть как от формы, так и от размера ящика, т. е. чем больше ваш автомобиль, тем больший бокс он может вместить. Toyota Corolla может не вместить одну из коробок сверхбольшой емкости, но в случае с Land Cruiser проблем не возникнет.
Итак, сколько на самом деле может вместить бокс на крышу Thule? Что ж, диапазон емкости для хранения на крыше Thule начинается с ящиков объемом 300 л, которые обычно вмещают снаряжение для одного или двух человек, например, бокс Thule Force XT S.
На верхнем уровне находятся ящики объемом 610 л, в которых можно разместить вещи для пяти или более человек, в зависимости от типа багажа или снаряжения – это грузовой бокс Thule Motion XT XXL.
Самые популярные модели для хранения находятся в диапазоне объемов 400-500 л и, как правило, вмещают багаж для семьи из четырех человек, например, автобокс Thule Motion XT L с объемом 450 л.
Вы даже можете использовать ящик для транспортировки таких вещей, как инструменты, однако бывает сложно некоторые виды разместить на крыше.
Багажник на крыше среднего размера имеет примерно такую же вместимость, как багажник Honda Accord. Вы можете удвоить место для хранения вещей, а также длину вещей, которые можете носить с собой. Даже поездка в магазины стройматериалов может оказаться без заказа доставки приобретенного товара, поскольку в вашем контейнере на крыше достаточно места для громоздких принадлежностей и инструментов.
Если длина для вас важнее всего, то полноразмерный Thule Motion XT XXL и низкопрофильный автобокс Motion XT Alpine — самые длинные багажные боксы в модельном ряду Thule, имеющие длину 2,32 м. В эти коробки вместятся ваши 215-сантиметровые беговые лыжи и в них можно разместить до семи пар.
Какой автобокс на крышу Thule самый большой?
Самый вместительный – однозначно бокс Thule Motion XT XXL. Он способен вместить до 75 кг багажа и имеет объем 610 л. Надо сказать, что это еще и один из самых широких боксов среди Thule – 95 см. При таких параметрах он легче, чем многие коробки большого размера – его вес 25,5 кг.
Что касается удобства использования, Motion XT XXL оснащен двусторонней системой открытия и удобными ручками, обеспечивающими быстрый и легкий доступ с любой стороны автомобиля.
Как изготавливаются грузовые боксы Thule?
Автобоксы на крышу Thule известны своей безопасностью, прочностью и долговечностью. Сам корпус изготовлен из пяти слоев сверхпрочного автомобильного ABS-пластика, который часто используется для формования из-за его легкого веса и ударопрочности.
Водонепроницаемы ли грузовые боксы Thule?
Поскольку автобоксы на крышу большую часть времени подвергаются воздействию различных химических элементов и природных условий, вы захотите быть уверены, что ваши вещи будут сухими и чистыми, когда вы доберетесь до места назначения. Боксы Thule, как и большинство ящиков для хранения на крыше с твердым корпусом, устойчивы к атмосферным воздействиям, но не являются водонепроницаемыми. Но это всего лишь формальность …
Чтобы продукт был технически водонепроницаемым, его внутренняя часть должна быть полностью сухой, даже если она погружена в воду. Автомобильные боксы Thule предназначены для того, чтобы влага от дождя или снега не попадала в них. Материалы корпуса водонепроницаемы, а отверстия снабжены уплотнителями, защищающими от сырости.
Если во время вашего путешествия ожидается экстремальная погода, не стоит слишком беспокоиться. Пока коробка не переполнена, а закрыта и зафиксирована должным образом, ваше снаряжение останется сухим.
Как установить автобокс Thule?
Бывают случаи, когда вам не нужен бокс на автомобиле, поэтому важно, чтобы установка и снятие бокса были как можно более простыми. Thule разработала свои системы крепления с учетом удобства и безопасности.
Автобоксы требуют, наличия на крыше вашего автомобиля багажника (комплекта опор и поперечин), способного выдержать вес и самого бокса, и перевозимого в нем багажа. Подобрать индивидуально комплект поперечин с учетом конфигурации крыши вашего авто – не проблема, в нашем магазине это можно сделать быстро, перейдя по ссылке «Подобрать багажник».
После установки перекладин разместите на них бокс таким образом, чтобы он располагался достаточно далеко вперед, не цепляя антенну и позволяя полностью открыть крышку заднего багажника вашего автомобиля.
Коробка не должна выступать за границы лобового стекла.
Возможно боковое размещение бокса со смещением влево или вправо на перекладинах при условии установки рядом велокрепления или крепления для лыж. При отсутствии такой ситуации фиксируйте бокс по центру.
После подъема бокса на крышу и его расположения один человек может зафиксировать крепления бокса к перекладинам. Все боксы Thule оснащены удобной раздвижной системой крепления на крыше в виде клешней PowerClick, поэтому в обиходе такую систему называют «краб».
Ручка большого диаметра, которую легко захватить внутри корпуса, регулирует прочные зажимы, выступающие под коробкой и захватывающие поперечины багажника.
Система PowerClick оснащена встроенным индикатором крутящего момента со звуковым сигналом. Это предотвращает чрезмерную или недостаточную затяжку, как в случае с механизмом крышки бензобака.
Функция двустороннего открытия Thule облегчает установку, так как монтажные зажимы доступны с любой стороны. После того, как каждый из зажимов издаст звуковой щелчок, ваш бокс готов к загрузке.
Как снять автобокс Thule?
Компания Thule, известная своим дизайном, ориентированным на удобство, позаботилась о том, чтобы снять бокс можно было быстро и легко. Для современных конструкций, оснащенных клешневым механизмом PowerClick, необходимо получить доступ к внутренней части устройства и ослабить каждую ручку до тех пор, пока зажимы, крепящиеся к багажнику, не откроются полностью.
Если ваш багажный бокс не является маленькой версией, попросите другого человека помочь вам аккуратно опустить контейнер с крыши. Может возникнуть соблазн сделать это самостоятельно, но, несмотря на все краш-тесты, не рискуйте, уронив коробку и позволив ей упасть на землю.
Как разблокировать автобокс Thule?
Инновации Thule касаются даже их ключей, замков и механизмов закрывания, которые разработаны с учетом требований безопасности и удобства. Thule также имеет встроенные защитные приспособления для предотвращения неправильного закрытия и запирания коробки.
Боксы с двусторонним открытием имеют замок с обеих сторон, доступ к каждому осуществляется одним и тем же ключом. Новые модели боксов Thule оснащены системой Thule SlideLock с отдельными функциями запирания и закрывания.
Для дополнительной безопасности ключ не повернется, если все фиксирующие механизмы не задействованы должным образом. Ключ нельзя вытащить из замка, если крышка ящика не будет надежно закрыта и заперта.
Можно ли открыть бокс Thule без ключа?
Все багажные боксы Thule оснащены механизмами блокировки с ключом. В каждой новой модели будет по два ключа. Если вы потеряете ключ, вы можете заказать у дилера новый. Четырехзначный номер, проштампованный на лицевой стороне сердечника замка, подскажет, какой ключ вам нужен.
Поставка нового ключа может занять от нескольких дней до недели. Если обстоятельства не позволяют ждать, то вам может понадобиться помощь слесаря. Поскольку безопасность является одной из ценностей дизайна Thule, они затрудняют доступ к боксу Thule без ключа.
Если вы не можете получить доступ к своему боксу из-за повреждения замка, запасные замки можно заказать у дилера. Если ключ вообще не может быть вставлен, возможно, вам придется высверлить цилиндр, чтобы заменить его. Если вы выберете это, убедитесь, что вы не просверлили окружающий пластик.
Как отремонтировать грузовой бокс Thule?
Чем холоднее погода, тем жестче становится пластик, что делает его более восприимчивым к повреждениям.
Небольшую трещину или вмятину можно исправить самостоятельно, используя различные продукты, такие как эпоксидные смолы, жидкая резина, жидкая смола и заплатки. Существует множество продуктов, методов и процессов, каждый со своими подробными инструкциями по выполнению конкретного вида ремонта. Обычно этот процесс включает в себя наложение ленты для фиксации трещины, заполнение трещины выбранным вами продуктом, ее затвердение, затем шлифовка. Процесс аналогичен кузовному ремонту автомобиля. В случае значительных трещин и вмятин рекомендуется обратиться в службу ремонта пластика, чтобы оценить повреждения и, если возможно, выполнить ремонт.
Если механизму Thule требуется ремонт или замена какой-либо детали, вы можете получить широкий спектр запасных частей и комплектов для каждого багажного бокса, производимого Thule. Зажимы для фиксации, механизмы блокировки, комплекты оборудования, подъемники крышек, уплотнительные ленты и многие другие детали доступны для покупки в нашем магазине.
Как лучше всего хранить автобокс Thule?
Если вы в основном используете свой бокс для перевозки лыж зимой, вы, несомненно, захотите снять его и хранить в летние месяцы. В зависимости от ситуации существует множество подходящих решений для хранения вашего ящика.
Если у вас есть подвал, сарай или гараж, в котором достаточно места для хранения бокса Thule, это прекрасно. Просто убедитесь, что он установлен на прочной ровной поверхности. Под ящик может быть полезно подложить старое полотенце или одеяло, чтобы при перемещении дно было защищено. Если вам нужно хранить коробку на улице, рекомендуется накрыть ее брезентом, чтобы защитить от постоянного воздействия погодных условий. Компания Thule производит защитные чехлы для хранения боксов.
Если у вас возникли проблемы с поиском места для хранения, не проблема. Пространство в гараже ценно, поэтому Thule разработали инновационные решения для хранения вашего бокса на крыше и другого уличного оборудования.
Подъемное устройство Thule MultiLift представляет собой шкив-систему, которая крепится к потолку вашего гаража или подвала, и хранит вашу коробку вверху и в стороне, разместившись в малоиспользуемой верхней трети комнатного пространства.
Важно убедиться, что выбранный вами подъемник рассчитан на вес, который вы хотите хранить. Thule MultiLift — это подъемник большой грузоподъемности, который безопасно выдерживает до 100 кг. Резиновый амортизатор на верхнем конце предотвращает повреждение от контакта с подъемным механизмом. Устройство поставляется в предварительно собранном виде со схемами сверления для облегчения установки. Когда ваш MultiLift не хранит коробку Thule, он может удовлетворить любые потребности в хранении, например, каноэ, каяки и доски для серфинга.
Поскольку грузовые ящики на крыше могут сильно испачкаться при использовании, рекомендуется тщательно очищать корпус каждый раз, когда вы снимаете его с багажника и готовитесь к хранению. Используйте мягкий мыльный раствор, не содержащий спирта или отбеливателя. Предварительно ополосните коробку, а затем нанесите чистящий раствор и протритекорпус мягкой тканью из микрофибры. Тщательно промойте чистой водой и вытрите насухо второй салфеткой из микрофибры. При следующем использовании ваш продукт будет чистым и моментально готовым к эксплуатации.
